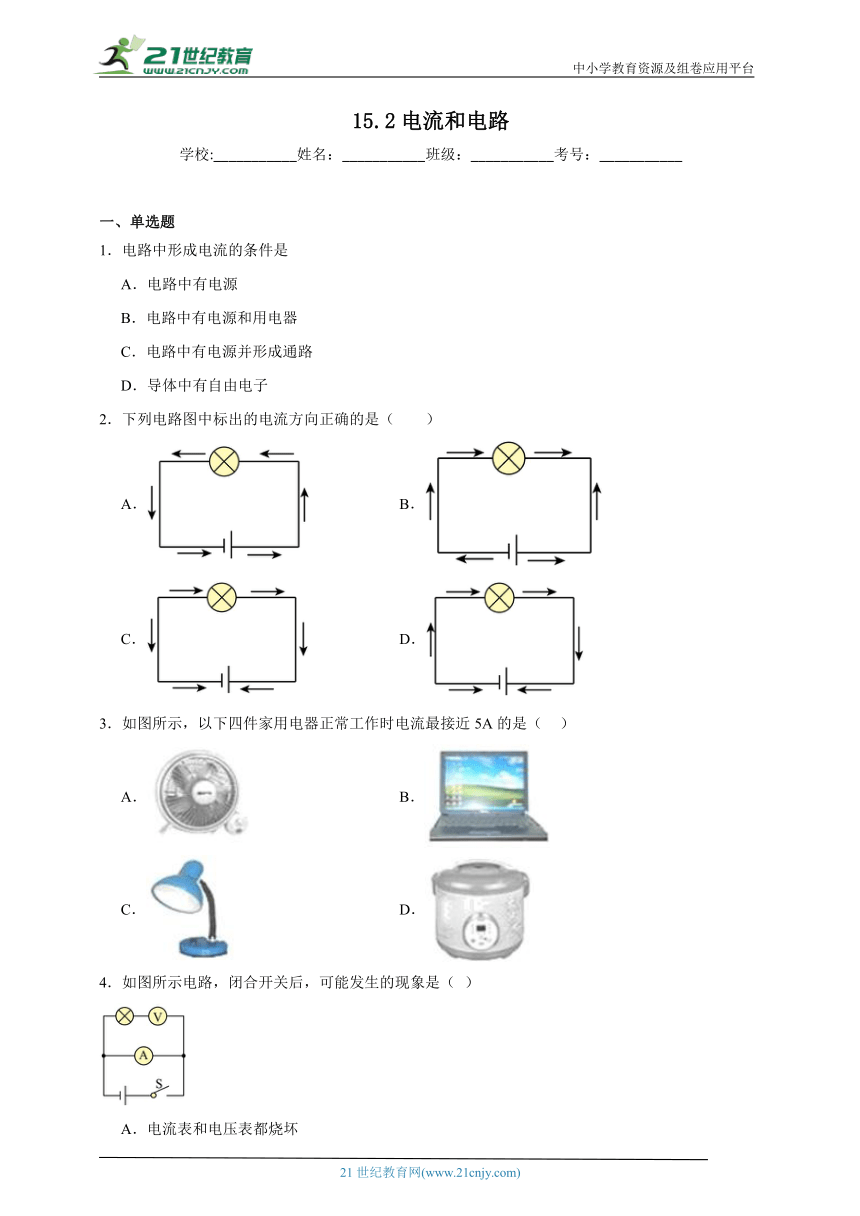

15.2电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．电路中形成电流的条件是
A．电路中有电源
B．电路中有电源和用电器
C．电路中有电源并形成通路
D．导体中有自由电子
2．下列电路图中标出的电流方向正确的是（　　）
A． B．
C． D．
3．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A． B．
C． D．
4．如图所示电路，闭合开关后，可能发生的现象是（ ）
A．电流表和电压表都烧坏
B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常
D．先烧坏电流表，再烧坏电压表

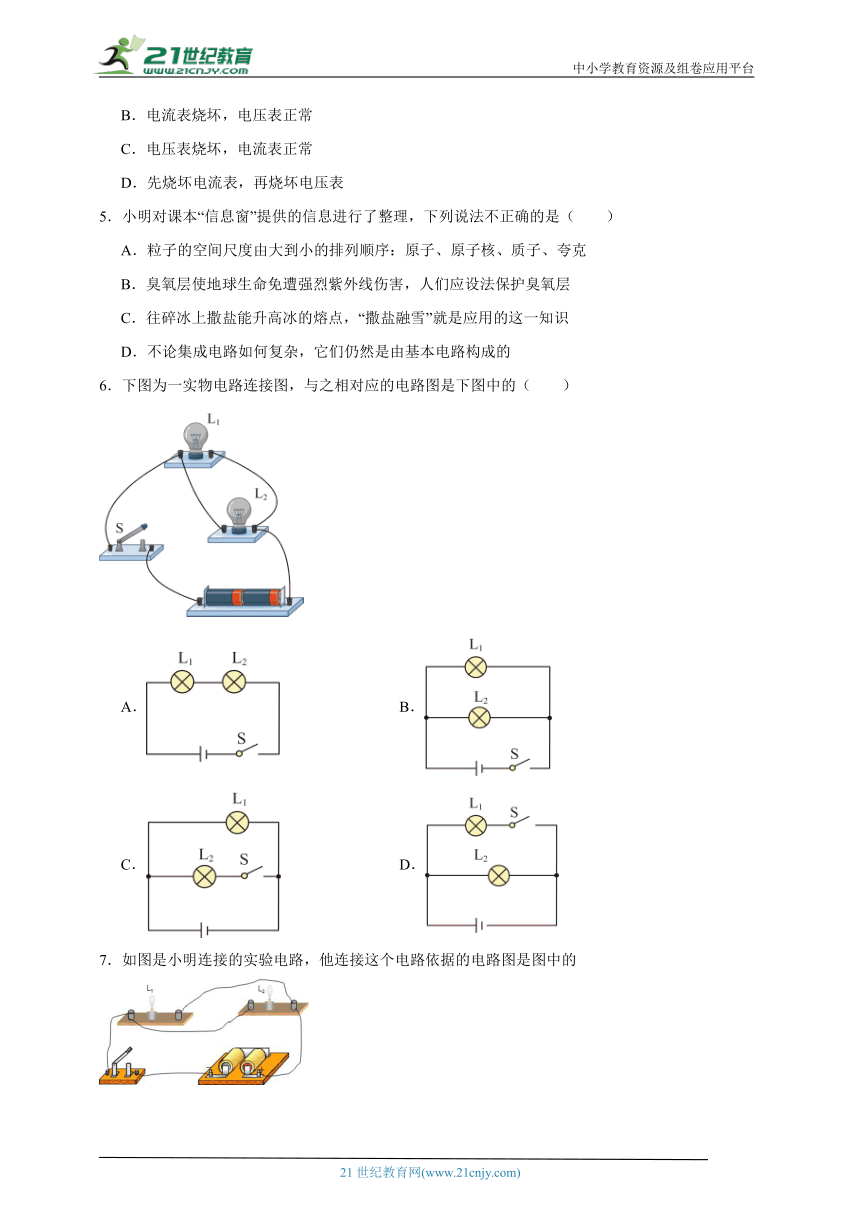

5．小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是（　　）
A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层
C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识
D．不论集成电路如何复杂，它们仍然是由基本电路构成的
6．下图为一实物电路连接图，与之相对应的电路图是下图中的（　　）
A． B．
C． D．
7．如图是小明连接的实验电路，他连接这个电路依据的电路图是图中的
A． B． C． D．
8．关于电流的方向的说法中正确的是（　　）
A．带电微粒的运动方向就是电流的方向
B．金属中自由电子移动的方向就是电流的方向
C．负电荷定向移动的方向与规定的电流方向相反
D．科学上规定正电荷运动的方向就是电流的方向
二、填空题
9．如图所示，当开关S1、S2都断开时，电路处于 状态；当开关S1、S2都闭合时，电路处于 状态。（均选填“断路”“短路”或“通路”）
10．金属外壳的手电筒内,干电池是手电筒的 ,小灯泡是电路中的 ,按钮是电路中的 ,金属外壳是电路中的 .(填电路元件名称)
11．如图甲中发光二极管具有 向导电性；如图乙中的电路，电灯中的电流方向是 ；形成电流的电子移动方向是 。（后两空均选填“A到B”或“B到A”）
12．电路和水路有相似之处，如图所示，水泵相当于电路中的 ，水轮机相当于电路中的 ，阀门相当于电路中的 。
三、作图题
13．根据图甲的实物图，在图乙虚线框内画出相对应的电路图
四、实验题
14．“水果电池"被称为最天然也最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁-锌 铁-铜 铜-锌
苹果 0.55伏 0.60伏 0.95伏
梨 0.40伏 0.50伏 0.90伏
菠萝 0.50伏 0.50伏 1.00伏
橙 0.70伏 0.78伏 1.05伏
①“水果电池”实现的是 能转化为电能
②根据表中数据及相关条件可知：“水果电池”电压与 和 有关
五、计算题

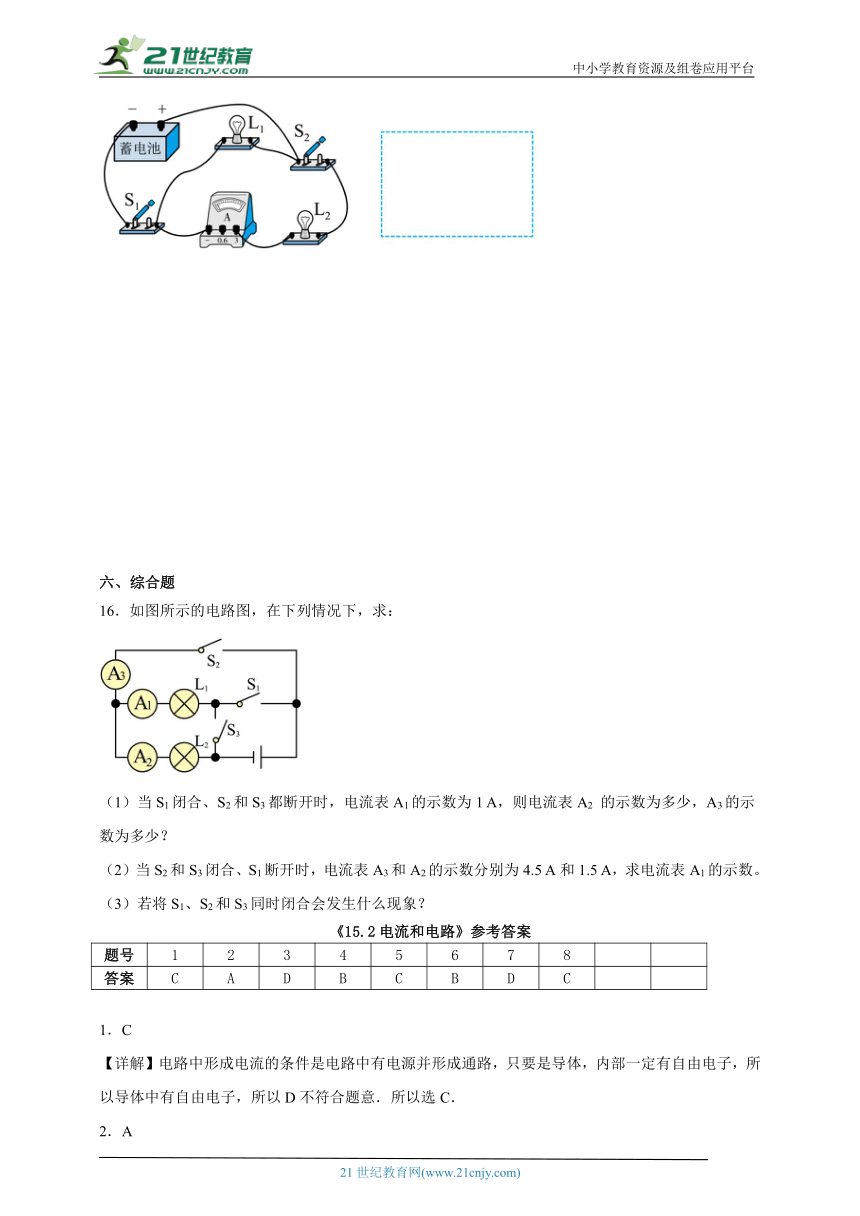

15．请画出图实物图所对应的电路图。
六、综合题
16．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
《15.2电流和电路》参考答案
题号 1 2 3 4 5 6 7 8
答案 C A D B C B D C
1．C
【详解】电路中形成电流的条件是电路中有电源并形成通路，只要是导体，内部一定有自由电子，所以导体中有自由电子，所以D不符合题意．所以选C．
2．A
【详解】电路中，电流从电源正极出发，经过用电器，回到电源负极，故BCD错误，A正确。
故选A。
3．D
【详解】电扇的功率约60W，电流约为0.3A；笔记本电脑的功率约为50W--60W，电流约为0.3A；台灯的功率约为25W，电流约为0.1A；电饭锅的功率约为1000W，电流约为5A；故应选D．
4．B
【详解】根据题中的电路图可知，电流表并联在电源两端，因此闭合开关后将形成电源短路，电流表会被烧坏，电压表不会被烧坏。故选B。
5．C
【详解】A．分子、原子、原子核、质子、夸克的尺寸一个比一个小，故A正确，不符合题意；
B．过量照射紫外线，可以使人皮肤粗糙甚至癌变，臭氧层可以吸收太阳射向地球的紫外线，减免紫外线对人的伤害，故人们应设法保护臭氧层，故B正确，不符合题意；
C．往碎冰上撒盐能降低冰的熔点，“撒盐融雪”就是应用的这一知识，故C错误，符合题意；
D．芯片里面有很复杂的集成电路，这些集成电路仍然是由基本电路组成，基本电路包括电源、用电器、开关和导线，故D正确，不符合题意。
故选C。
6．B
【详解】 由实物图可知，电流从电源正极流出后分成两支，一支通过灯泡L2，另一支通过开关和灯泡L1，两支电流汇合到开关S后 回到电源负极，即两灯并联，开关控制干路。
A．图中两灯串联，故A不符合题意
B．图中两灯并联，开关控制干路；故B符合题意
C．图中两灯并联，开关控制L1支路；故C不符合题意
D．图中两灯并联，开关控制L2支路；故D不符合题意；
故选B。
7．D
【详解】根据实物图，先找到电源，电流从电源的一极出发经过用电器回到另一极，有两条路径，且每条路径各有一个灯泡，所以两灯泡并联，两灯泡中的电流都要经过开关，所以开关在干路中．
D图与实物图相符．故选D．
8．C
【详解】CD．科学上规定电正电荷的定向运动方向是电流方向，C项正确，D项错误；
A．带电微粒可能带正电，也可能带负电，A项错误；
B．自由电子带负电，其运动方向与电流方向相反。B项错误。
故选C。
9． 断路 短路
【详解】[1]由电路图可知，当开关S1、S2都断开时，整个电路都处于断路状态，没有电流通过。
[2]当开关S1、S2都闭合时，电源被短路，即电路处于短路状态。
10． 电源 用电器 开关 导线
【详解】解答：干电池是手电筒的电源，小灯泡是电路中的用电器，按钮是电路中的开关，外壳是电路中的导线．
点睛：电路是指用电线把电源、用电器、开关连接起来组成的电流的路径．手电筒中的电池、灯泡、按钮、外壳分别对应电路的四个部分．
11． 单 B到A A到B
【详解】[1]二极管是由半导体材料制成的，具有单向导电性，即只能从二极管的正极进，负极出。
[2]电流从电池的正极出发，经过开关，灯泡再回到负极，在灯泡中电流的方向为由B到A。
[3]规定正电荷移动的方向为电流的方向，而在金属导体中移动的是带负电的电子，故带负电的电子移动的方向为A到B。
12． 电源 用电器 开关
【详解】[1][2][3]如图所示，水泵相当于电路中的电源，为水路中提供动力；水轮机相当于电路中的用电器，是由水流来推动的；阀门相当于电路中的开关，可控制水路的通断。
13．
【详解】分析电流的路径，电流从正极依次经过开关、灯L1、灯L2回到电源的负极，故电路图如图所示：
14． 化学 水果种类 极板材料
【分析】（1）水果电池是将化学能转化为电能的装置．
（2）分析第二、三、四列数据，极板材料相同、水果种类不同，电压不同；分别分析第一、二、三、四行数据，极板材料不同，水果种类相同，电压不同；据此分析得出结论．
【详解】（1）水果电池和干电池、蓄电池类似，属于将化学能转化为电能的装置．
（2）分析第二、三、四列数据，极板材料相同、水果种类不同，电压不同．说明“水果电池”的电压与水果种类有关；分别分析第一、二、三、四行数据，极板材料不同，水果种类相同，电压不同．说明“水果电池”的电压与极板材料有关；由此可得：“水果电池”电压与水果种类和极板材料有关．
15．
【详解】由实物图可知，两灯泡并联，S2控制L2，电流表测通过L2的电流，S1在干路上控制整个电路，由此画出电路图如图所示：
16．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
