15.5串、并联电路中电流的规律
学校:___________姓名：___________班级：___________考号：___________
一、单选题

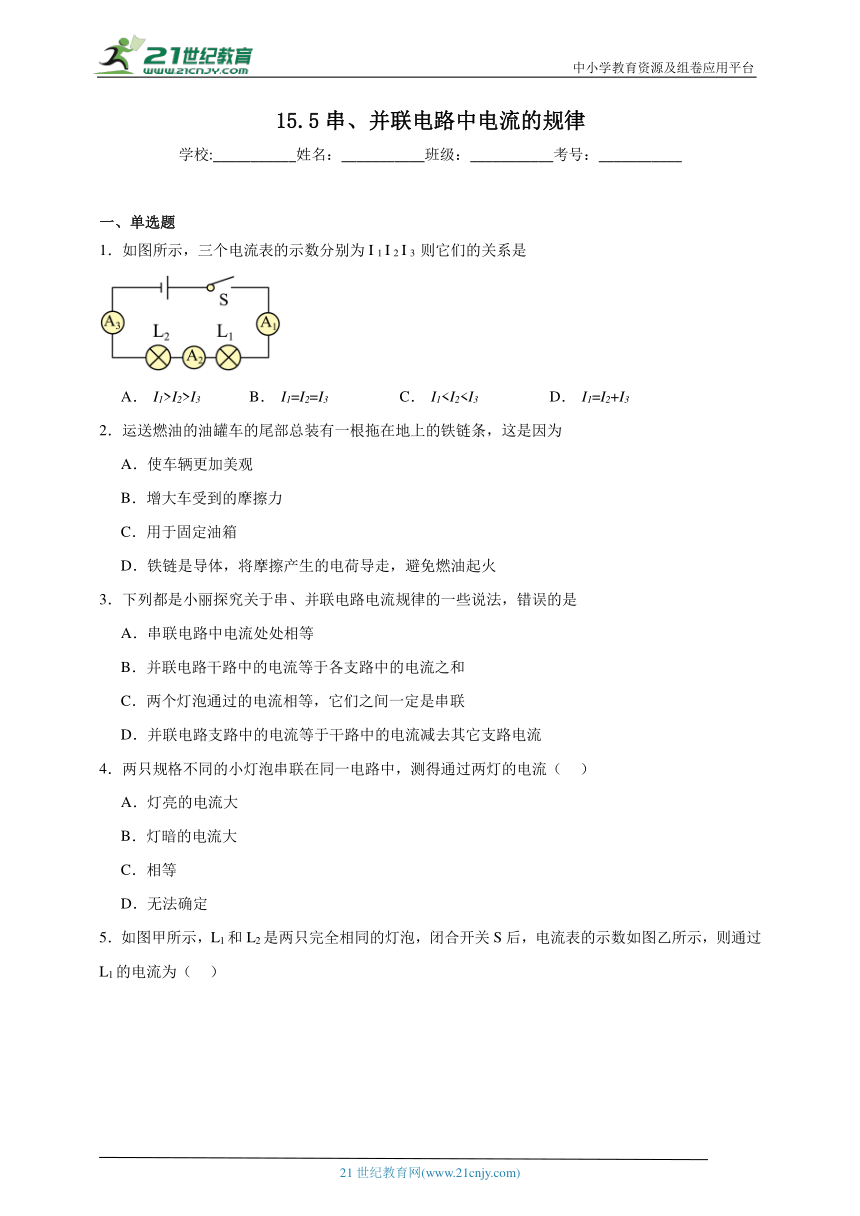

1．如图所示，三个电流表的示数分别为I 1 I 2 I 3 则它们的关系是
A． I1>I2>I3 B． I1=I2=I3 C． I12．运送燃油的油罐车的尾部总装有一根拖在地上的铁链条，这是因为
A．使车辆更加美观
B．增大车受到的摩擦力
C．用于固定油箱
D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火
3．下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是
A．串联电路中电流处处相等
B．并联电路干路中的电流等于各支路中的电流之和
C．两个灯泡通过的电流相等，它们之间一定是串联
D．并联电路支路中的电流等于干路中的电流减去其它支路电流
4．两只规格不同的小灯泡串联在同一电路中，测得通过两灯的电流（ ）
A．灯亮的电流大
B．灯暗的电流大
C．相等
D．无法确定

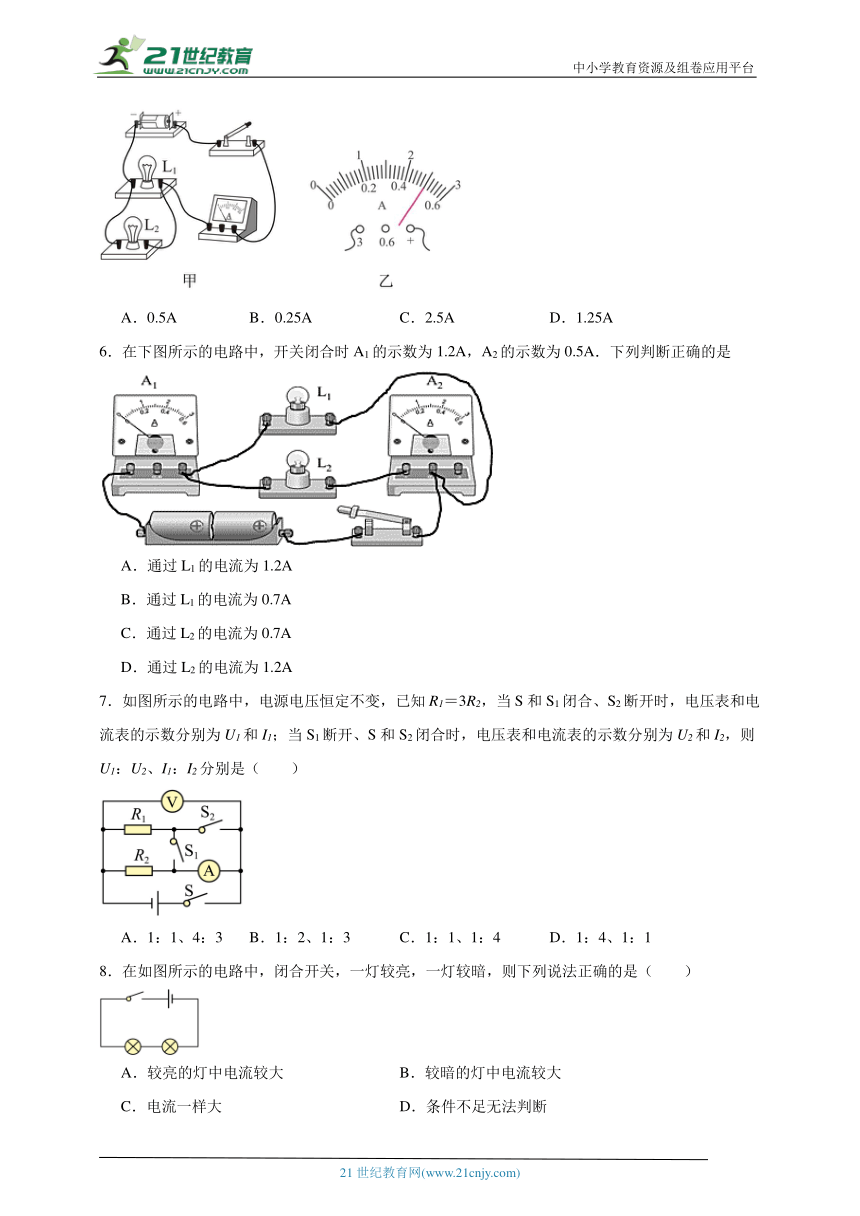

5．如图甲所示，L1和L2是两只完全相同的灯泡，闭合开关S后，电流表的示数如图乙所示，则通过L1的电流为（ ）
A．0.5A B．0.25A C．2.5A D．1.25A
6．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.7A
C．通过L2的电流为0.7A
D．通过L2的电流为1.2A
7．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（ ）
A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：1
8．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
二、填空题

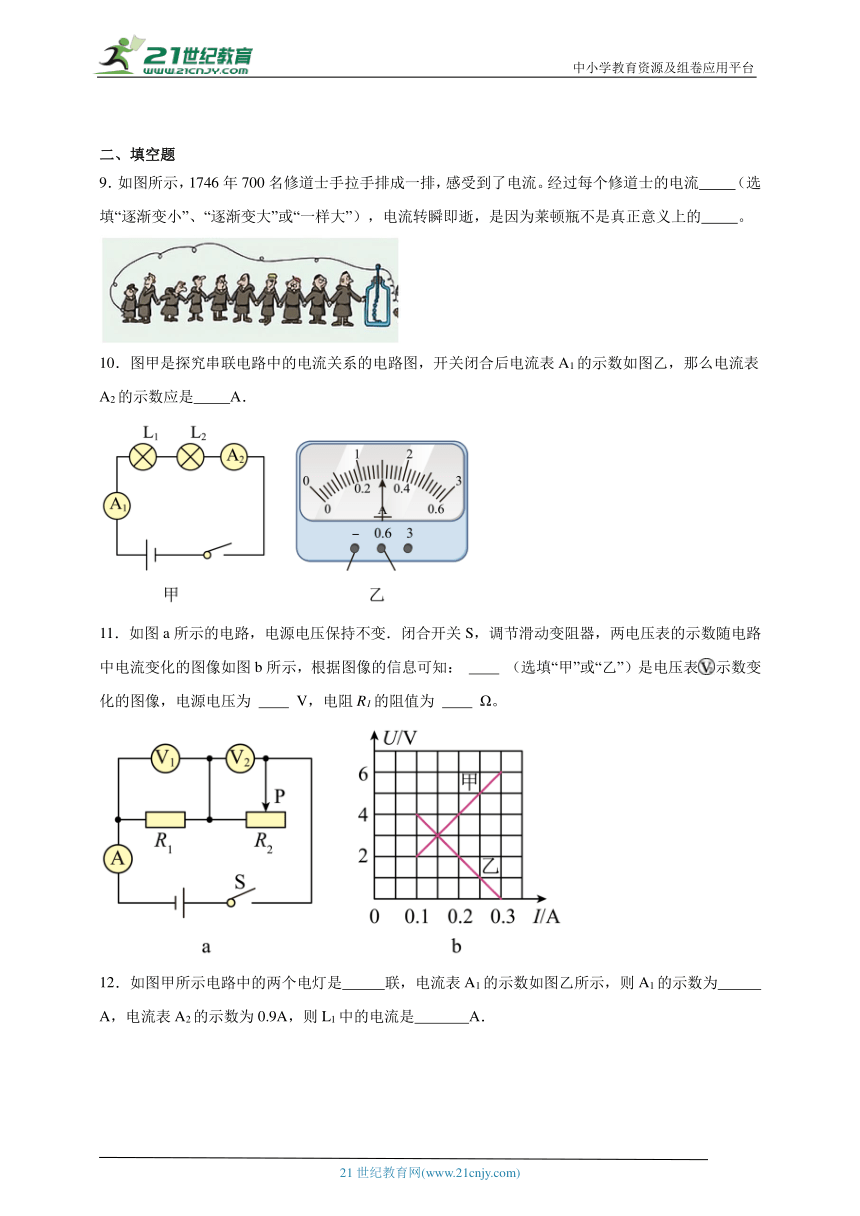

9．如图所示，1746年700名修道士手拉手排成一排，感受到了电流。经过每个修道士的电流 （选填“逐渐变小”、“逐渐变大”或“一样大”），电流转瞬即逝，是因为莱顿瓶不是真正意义上的 。
10．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是 A．
11．如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知： （选填“甲”或“乙”）是电压表示数变化的图像，电源电压为 V，电阻R1的阻值为 Ω。
12．如图甲所示电路中的两个电灯是 联，电流表A1的示数如图乙所示，则A1的示数为 A，电流表A2的示数为0.9A，则L1中的电流是 A．
三、作图题

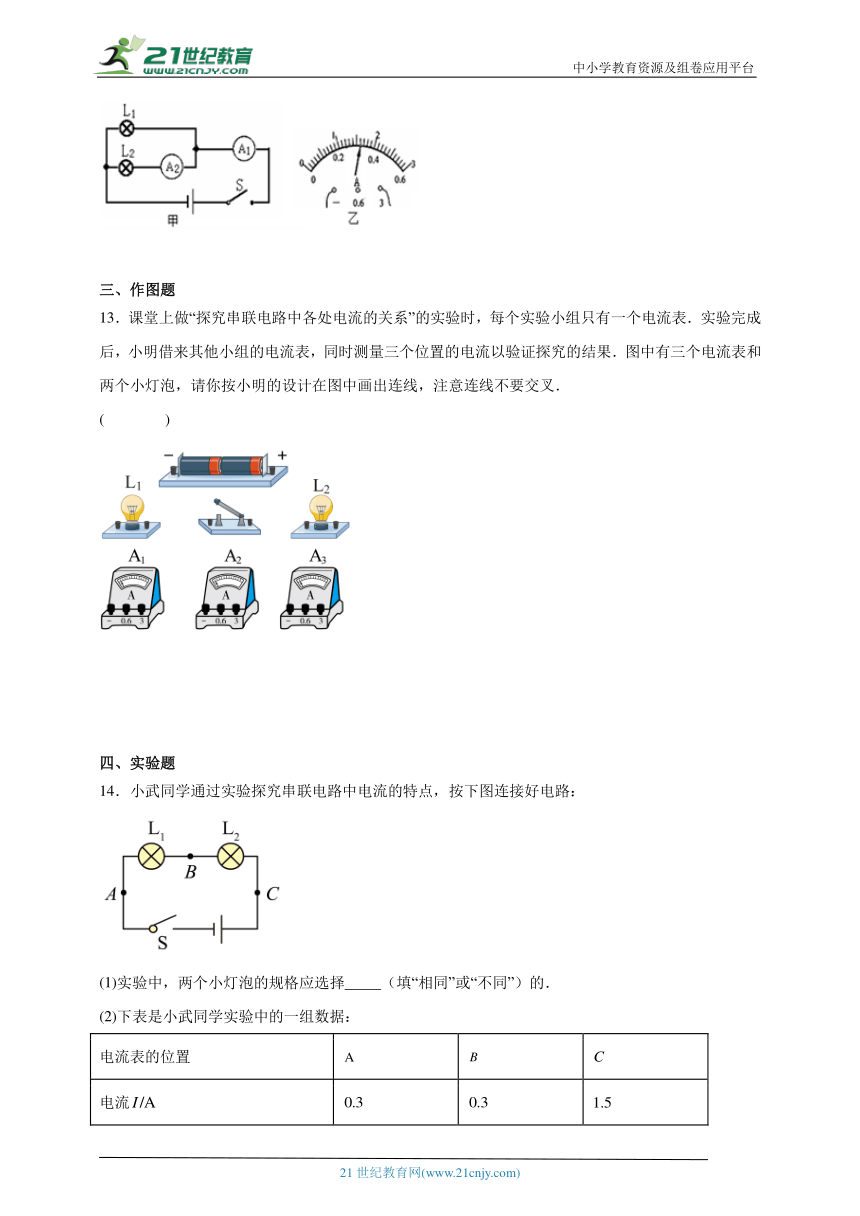

13．课堂上做“探究串联电路中各处电流的关系”的实验时，每个实验小组只有一个电流表．实验完成后，小明借来其他小组的电流表，同时测量三个位置的电流以验证探究的结果．图中有三个电流表和两个小灯泡，请你按小明的设计在图中画出连线，注意连线不要交叉．
( )
四、实验题
14．小武同学通过实验探究串联电路中电流的特点，按下图连接好电路：
(1)实验中，两个小灯泡的规格应选择 （填“相同”或“不同”）的．
(2)下表是小武同学实验中的一组数据：
电流表的位置
电流
上述表格所记录的数据中，明显错误的数据是 ，错误的原因是 ．
(3)这个实验能得到的结论是 ．
五、计算题

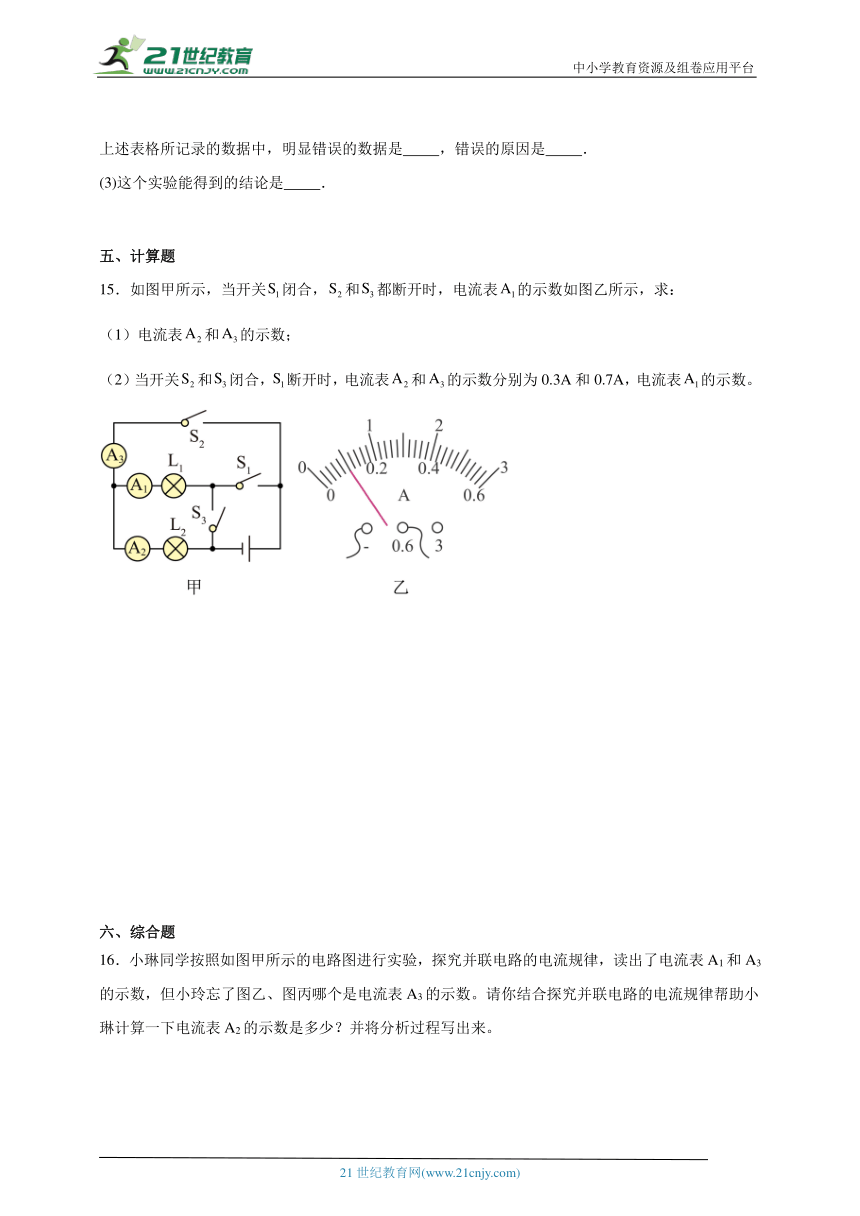

15．如图甲所示，当开关闭合，和都断开时，电流表的示数如图乙所示，求：
（1）电流表和的示数；
（2）当开关和闭合，断开时，电流表和的示数分别为0.3A和0.7A，电流表的示数。
六、综合题
16．小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下电流表A2的示数是多少？并将分析过程写出来。
《15.5串、并联电路中电流的规律》参考答案
题号 1 2 3 4 5 6 7 8
答案 B D C C D B A C
1．B
【详解】串联电路电流处处相等，故选B
2．D
【分析】油罐车上的搭地铁链是为了把产生的静电导走，属于静电的防止．
【详解】汽车行驶时，油罐中的汽油随车的振动摩擦起电，如果不及时的将这些静电导走，一旦出现放电现象，就会发生爆炸事故，拖地铁链使油罐表面与大地相连，使油罐中的电荷不断地中和，不致造成放电产生火花引起油罐爆炸．
故选D．
3．C
【详解】串联电路中各处的电流相等，故A选项说法正确；并联电路中干路中的电流等于各支路中的电流之和，因此B选项说法正确；规格相同的用电器并联时，各支路电路上通过的电流也相等，故C选项说法错误；因为并联电路干路中的电流等于各支路中的电流之和，所以其中一条支路的电流等于干路中的电流减去其它支路电流，故D选项说法正确,故选 C．
4．C
【详解】串联电路各处电流相等，因此串联在一起的规格不同的小灯泡，通过的电流相等，故C符合题意．
5．D
【详解】在并联电路中，干路电流等于支路电流之和。由图知，两只灯泡并联，电流表测量干路电流；电流表选择的是0-3A量程，对应的分度值是0.1A，示数为2.5A；已知两只灯泡完全相同，所以通过每只灯泡的电流为
故ABC不符合题意，D符合题意。
故选D。
6．B
【详解】由图可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流，则
I=1.2A
电流表A2是测量支路L2中的电流，则
I2=0.5A
根据并联电流电流的规律：I=I1+I2得，通过支路L1的电流为
I1=I-I2=1.2A-0.5A=0.7A
故B正确。
7．A
【详解】由电路图知道，当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示．
电源的电压不变，且两种情况下电压表都是测电源的电压，所以，两次电压表的示数不变，即U1：U2＝1：1；又因为两电阻并联，所以， ，
，故I1：I2═4：3．
8．C
【详解】由图可知，两只灯泡的连接方式为串联，在串联电路中，各处的电流都相等，所以通过两只灯泡的电流都相等。故ABD错误，C正确。
故选C。
9． 一样大 电源
【详解】[1]据图可知，这700名修道士相当于串联，据串联电路中电流处处相等可知，此时通过每个修道士的电流是相等的。
[2]莱顿瓶不是持续提供电能的装置，不是真正意义上的电源，所以电流转瞬即逝。
10．0.3
【详解】串联时，电流只有一条路径，电流处处相等．如图电路，两灯串联，开关闭合后电流表A1的示数如图乙，电流表使用小量程，分度值为0.02A，读数为0.3A，根据串联电路电流处处相等的特点，电流表A2的示数也是0.3A．
11． 乙 6 20
【分析】由a电路图可知，当滑动变阻器的滑片P向右移动时，连入电阻变大，电路中电流变小，R1两端的电压同时变小，电源电压保持不变，R2两端的电压就要变大；由此可知，对于R1通过的电流随两端电压的增大而增大；对于R2通过的电流随两端电压的增大而减少；据此判断，甲是R1的U—I图像，乙是R2的U—I图像；由图像可知，当U1=U2=3V时，I=0.15A，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电阻R1的阻值。
【详解】[1]观察图a可知，由于电压表V2测量的是变阻器R2的两端电压，当电流增大时，变阻器的电阻必须减小，而变阻器的阻值减小时，它的两端电压也会减小，故V2的示数会减小，所以图b中的乙是电压表V2的示数变化图像。
[2]当V2的示数为0时，电源电压就是电压表V1的示数，此时V1的示数为6V，故电源电压是6V。
[3]此时电路中的电流为0.3A，电路中只有一个电阻R1，故电阻R1的阻值为
12． 并 1.6 0.7
【分析】串联电路中只有一条路径，并联电路中有两条或两条以上路径；根据电流表的量程、分度值以及指针的位置读出电流表的示数；根据并联电路电流的规律得到L1中的电流．
【详解】灯L1和L2并联，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流；
根据图乙可知，电流表A1的量程为0～3A，分度值为0.1A，示数为1.6A；
由于电流表A2测通过灯L2的电流，L2中的电流为0.9A；由于并联电路中干路电流等于各支路电流之和，所以L1中的电流为1.6A-0.9A=0.7A．
13．
【详解】电流表应与被测电路串联，根据图示电路图连接电路，如图所示：
14． 不同 读数时看错量程 串联电路中电流处处相等
【详解】(1)[1]为了使实验结论具有普遍性，应选用不同规格的小灯泡进行实验；
(2)[2][3]由表中实验数据知，电路中电流应该是，因此数据明显错误，原因是在读数时看错量程；
(3)[4] 由表中实验数据可知，IA=IB=IC，故可得结论：串联电路中各处的电流相等．
15．（1）0.1A，0；（2）0.4A
【详解】解：（1）由电路图可知，开关S1闭合，S2、S3断开时，两灯串联联在电路中，电流表A3处于断路，示数为0。因为串联电路的电流处处相等，所以A2与A1的示数相等。由图乙知，A1选用小量程，分度值为0.02A，示数为0.1A，所以A2的示数为0.1A。
（2）S2、S3闭合，S1断开时，两灯并联连接，电流表A3测干路的电流，A2测通过L1的电流为0.3A，A1测通过L2的电流，据并联电路的电流特点可知A1的示数
I1=I3-I2=0.7A-0.3A=0.4A
答：（1）电流表A2的示数为0.1A，A3的示数为0；
（2）电流A1的示数为0.4A。
16．0.94A；见解析
【详解】由甲所示的电路图可知，两灯泡并联，电流表A1测量灯泡L1的电流，A2测量L2的电流，电流表A3在干路上测总电流，根据并联电路的电流关系，A3示数应是最大的；图乙电流表的量程为0~3A，分度值为0.1A，示数为1.4A；图丙电流表的量程为0~0.6A，分度值为0.02A，示数为0.46A；所以电流A3的读数为1.4A，电流表A1的读数为0.46A，根据并联电路中干路中的电流等于各支路电流之和，可知电流表A2的读数为
I2=I3-I1=1.4A-0.46A=0.94A
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
15.5串、并联电路中电流的规律
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示，三个电流表的示数分别为I 1 I 2 I 3 则它们的关系是
A． I1>I2>I3 B． I1=I2=I3 C． I1
A．使车辆更加美观
B．增大车受到的摩擦力
C．用于固定油箱
D．铁链是导体，将摩擦产生的电荷导走，避免燃油起火
3．下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是
A．串联电路中电流处处相等
B．并联电路干路中的电流等于各支路中的电流之和
C．两个灯泡通过的电流相等，它们之间一定是串联
D．并联电路支路中的电流等于干路中的电流减去其它支路电流
4．两只规格不同的小灯泡串联在同一电路中，测得通过两灯的电流（ ）
A．灯亮的电流大
B．灯暗的电流大
C．相等
D．无法确定
5．如图甲所示，L1和L2是两只完全相同的灯泡，闭合开关S后，电流表的示数如图乙所示，则通过L1的电流为（ ）
A．0.5A B．0.25A C．2.5A D．1.25A
6．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.7A
C．通过L2的电流为0.7A
D．通过L2的电流为1.2A
7．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（ ）
A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：1
8．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大 B．较暗的灯中电流较大
C．电流一样大 D．条件不足无法判断
二、填空题
9．如图所示，1746年700名修道士手拉手排成一排，感受到了电流。经过每个修道士的电流 （选填“逐渐变小”、“逐渐变大”或“一样大”），电流转瞬即逝，是因为莱顿瓶不是真正意义上的 。
10．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是 A．
11．如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知： （选填“甲”或“乙”）是电压表示数变化的图像，电源电压为 V，电阻R1的阻值为 Ω。
12．如图甲所示电路中的两个电灯是 联，电流表A1的示数如图乙所示，则A1的示数为 A，电流表A2的示数为0.9A，则L1中的电流是 A．
三、作图题
13．课堂上做“探究串联电路中各处电流的关系”的实验时，每个实验小组只有一个电流表．实验完成后，小明借来其他小组的电流表，同时测量三个位置的电流以验证探究的结果．图中有三个电流表和两个小灯泡，请你按小明的设计在图中画出连线，注意连线不要交叉．
( )
四、实验题
14．小武同学通过实验探究串联电路中电流的特点，按下图连接好电路：
(1)实验中，两个小灯泡的规格应选择 （填“相同”或“不同”）的．
(2)下表是小武同学实验中的一组数据：
电流表的位置
电流
上述表格所记录的数据中，明显错误的数据是 ，错误的原因是 ．
(3)这个实验能得到的结论是 ．
五、计算题
15．如图甲所示，当开关闭合，和都断开时，电流表的示数如图乙所示，求：
（1）电流表和的示数；
（2）当开关和闭合，断开时，电流表和的示数分别为0.3A和0.7A，电流表的示数。
六、综合题
16．小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下电流表A2的示数是多少？并将分析过程写出来。
《15.5串、并联电路中电流的规律》参考答案
题号 1 2 3 4 5 6 7 8
答案 B D C C D B A C
1．B
【详解】串联电路电流处处相等，故选B
2．D
【分析】油罐车上的搭地铁链是为了把产生的静电导走，属于静电的防止．
【详解】汽车行驶时，油罐中的汽油随车的振动摩擦起电，如果不及时的将这些静电导走，一旦出现放电现象，就会发生爆炸事故，拖地铁链使油罐表面与大地相连，使油罐中的电荷不断地中和，不致造成放电产生火花引起油罐爆炸．
故选D．
3．C
【详解】串联电路中各处的电流相等，故A选项说法正确；并联电路中干路中的电流等于各支路中的电流之和，因此B选项说法正确；规格相同的用电器并联时，各支路电路上通过的电流也相等，故C选项说法错误；因为并联电路干路中的电流等于各支路中的电流之和，所以其中一条支路的电流等于干路中的电流减去其它支路电流，故D选项说法正确,故选 C．
4．C
【详解】串联电路各处电流相等，因此串联在一起的规格不同的小灯泡，通过的电流相等，故C符合题意．
5．D
【详解】在并联电路中，干路电流等于支路电流之和。由图知，两只灯泡并联，电流表测量干路电流；电流表选择的是0-3A量程，对应的分度值是0.1A，示数为2.5A；已知两只灯泡完全相同，所以通过每只灯泡的电流为
故ABC不符合题意，D符合题意。
故选D。
6．B
【详解】由图可知，两灯泡并联，电流表A1在干路中，是测量干路中的电流即总电流，则
I=1.2A
电流表A2是测量支路L2中的电流，则
I2=0.5A
根据并联电流电流的规律：I=I1+I2得，通过支路L1的电流为
I1=I-I2=1.2A-0.5A=0.7A
故B正确。
7．A
【详解】由电路图知道，当S1闭合、S2断开时，等效电路图如图1所示；当S1断开、S2闭合时，等效电路图如图2所示．
电源的电压不变，且两种情况下电压表都是测电源的电压，所以，两次电压表的示数不变，即U1：U2＝1：1；又因为两电阻并联，所以， ，
，故I1：I2═4：3．
8．C
【详解】由图可知，两只灯泡的连接方式为串联，在串联电路中，各处的电流都相等，所以通过两只灯泡的电流都相等。故ABD错误，C正确。
故选C。
9． 一样大 电源
【详解】[1]据图可知，这700名修道士相当于串联，据串联电路中电流处处相等可知，此时通过每个修道士的电流是相等的。
[2]莱顿瓶不是持续提供电能的装置，不是真正意义上的电源，所以电流转瞬即逝。
10．0.3
【详解】串联时，电流只有一条路径，电流处处相等．如图电路，两灯串联，开关闭合后电流表A1的示数如图乙，电流表使用小量程，分度值为0.02A，读数为0.3A，根据串联电路电流处处相等的特点，电流表A2的示数也是0.3A．
11． 乙 6 20
【分析】由a电路图可知，当滑动变阻器的滑片P向右移动时，连入电阻变大，电路中电流变小，R1两端的电压同时变小，电源电压保持不变，R2两端的电压就要变大；由此可知，对于R1通过的电流随两端电压的增大而增大；对于R2通过的电流随两端电压的增大而减少；据此判断，甲是R1的U—I图像，乙是R2的U—I图像；由图像可知，当U1=U2=3V时，I=0.15A，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电阻R1的阻值。
【详解】[1]观察图a可知，由于电压表V2测量的是变阻器R2的两端电压，当电流增大时，变阻器的电阻必须减小，而变阻器的阻值减小时，它的两端电压也会减小，故V2的示数会减小，所以图b中的乙是电压表V2的示数变化图像。
[2]当V2的示数为0时，电源电压就是电压表V1的示数，此时V1的示数为6V，故电源电压是6V。
[3]此时电路中的电流为0.3A，电路中只有一个电阻R1，故电阻R1的阻值为
12． 并 1.6 0.7
【分析】串联电路中只有一条路径，并联电路中有两条或两条以上路径；根据电流表的量程、分度值以及指针的位置读出电流表的示数；根据并联电路电流的规律得到L1中的电流．
【详解】灯L1和L2并联，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流；
根据图乙可知，电流表A1的量程为0～3A，分度值为0.1A，示数为1.6A；
由于电流表A2测通过灯L2的电流，L2中的电流为0.9A；由于并联电路中干路电流等于各支路电流之和，所以L1中的电流为1.6A-0.9A=0.7A．
13．
【详解】电流表应与被测电路串联，根据图示电路图连接电路，如图所示：
14． 不同 读数时看错量程 串联电路中电流处处相等
【详解】(1)[1]为了使实验结论具有普遍性，应选用不同规格的小灯泡进行实验；
(2)[2][3]由表中实验数据知，电路中电流应该是，因此数据明显错误，原因是在读数时看错量程；
(3)[4] 由表中实验数据可知，IA=IB=IC，故可得结论：串联电路中各处的电流相等．
15．（1）0.1A，0；（2）0.4A
【详解】解：（1）由电路图可知，开关S1闭合，S2、S3断开时，两灯串联联在电路中，电流表A3处于断路，示数为0。因为串联电路的电流处处相等，所以A2与A1的示数相等。由图乙知，A1选用小量程，分度值为0.02A，示数为0.1A，所以A2的示数为0.1A。
（2）S2、S3闭合，S1断开时，两灯并联连接，电流表A3测干路的电流，A2测通过L1的电流为0.3A，A1测通过L2的电流，据并联电路的电流特点可知A1的示数
I1=I3-I2=0.7A-0.3A=0.4A
答：（1）电流表A2的示数为0.1A，A3的示数为0；
（2）电流A1的示数为0.4A。
16．0.94A；见解析
【详解】由甲所示的电路图可知，两灯泡并联，电流表A1测量灯泡L1的电流，A2测量L2的电流，电流表A3在干路上测总电流，根据并联电路的电流关系，A3示数应是最大的；图乙电流表的量程为0~3A，分度值为0.1A，示数为1.4A；图丙电流表的量程为0~0.6A，分度值为0.02A，示数为0.46A；所以电流A3的读数为1.4A，电流表A1的读数为0.46A，根据并联电路中干路中的电流等于各支路电流之和，可知电流表A2的读数为
I2=I3-I1=1.4A-0.46A=0.94A
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
