(共22张PPT)
第三章 地球的面貌
第二节 世界的地形
学看地形图

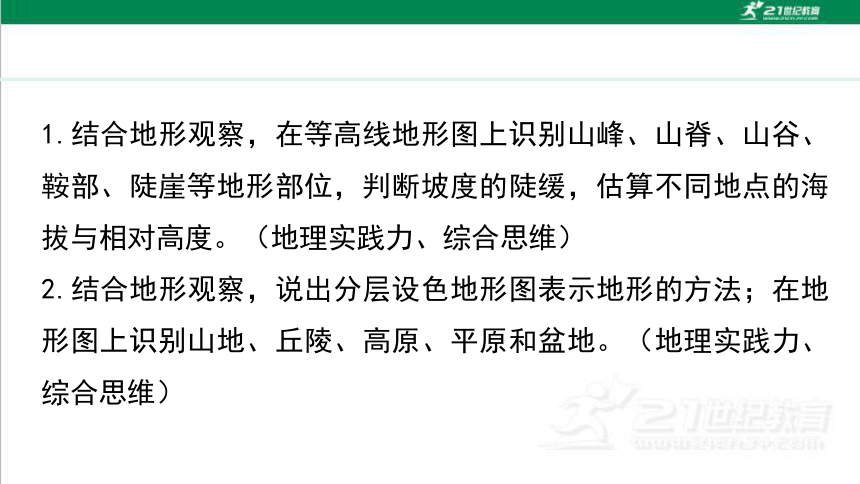

1.结合地形观察，在等高线地形图上识别山峰、山脊、山谷、鞍部、陡崖等地形部位，判断坡度的陡缓，估算不同地点的海拔与相对高度。（地理实践力、综合思维）
2.结合地形观察，说出分层设色地形图表示地形的方法；在地形图上识别山地、丘陵、高原、平原和盆地。（地理实践力、综合思维）

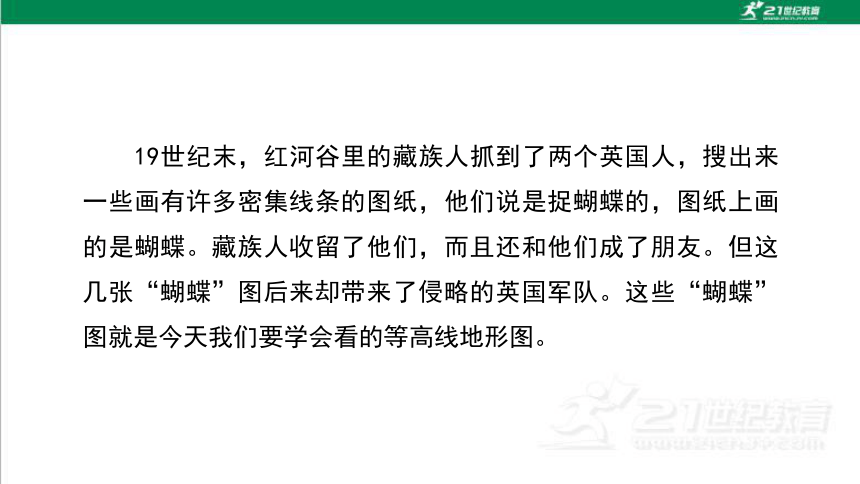

19世纪末，红河谷里的藏族人抓到了两个英国人，搜出来一些画有许多密集线条的图纸，他们说是捉蝴蝶的，图纸上画的是蝴蝶。藏族人收留了他们，而且还和他们成了朋友。但这几张“蝴蝶”图后来却带来了侵略的英国军队。这些“蝴蝶”图就是今天我们要学会看的等高线地形图。
100
100
100
100
100
100
100
100
200
200
200
200

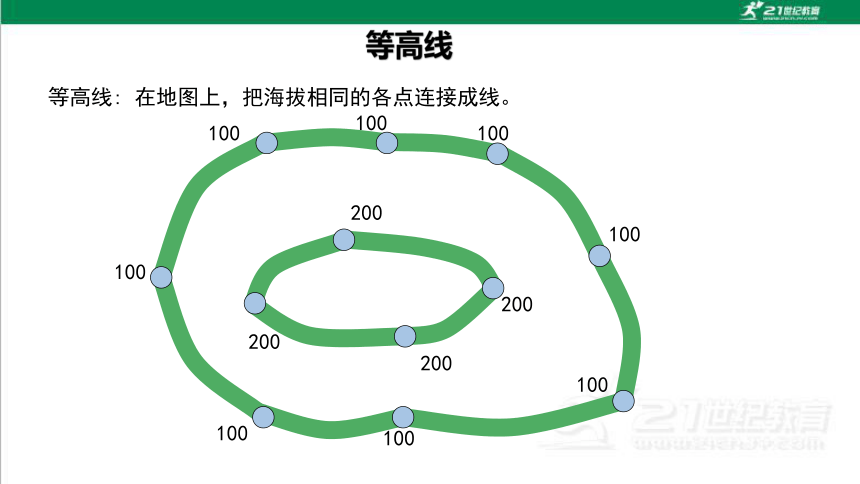

等高线:
在地图上，把海拔相同的各点连接成线。
等高线

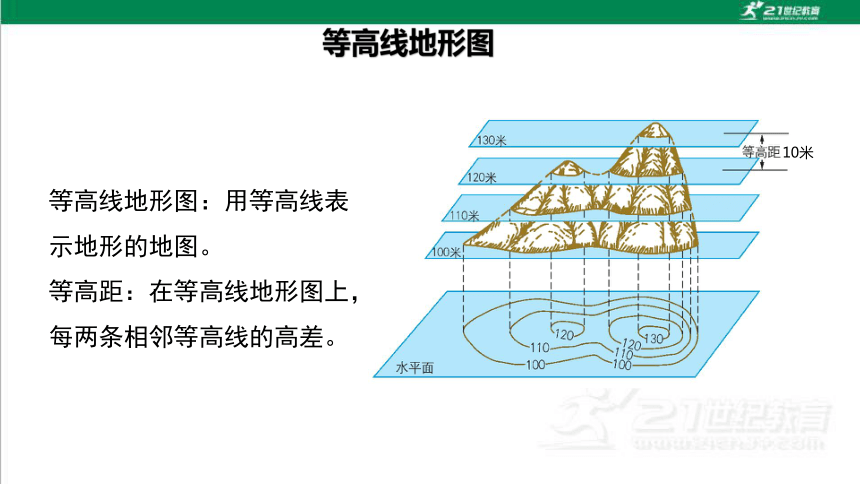

等高线地形图：用等高线表示地形的地图。
等高距：在等高线地形图上，每两条相邻等高线的高差。

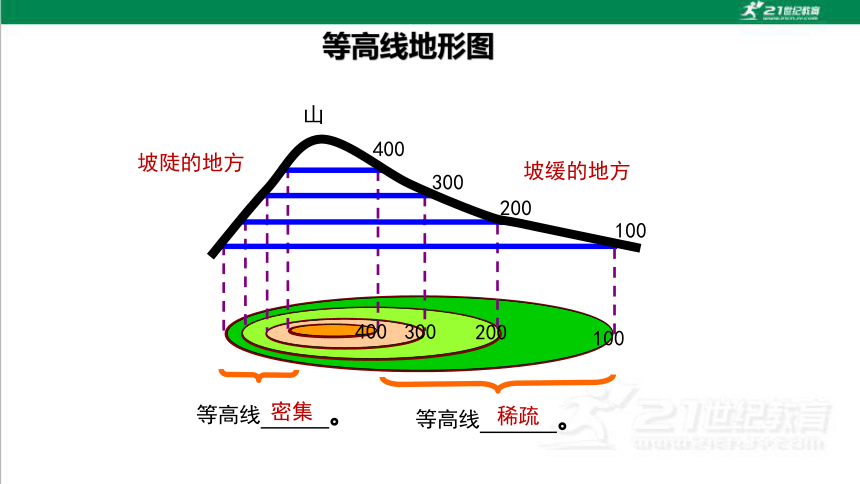

等高线地形图
10米
等高线 。
坡陡的地方
坡缓的地方
等高线 。
密集
稀疏
山
400
100
300
200
100
200
300
400
等高线地形图

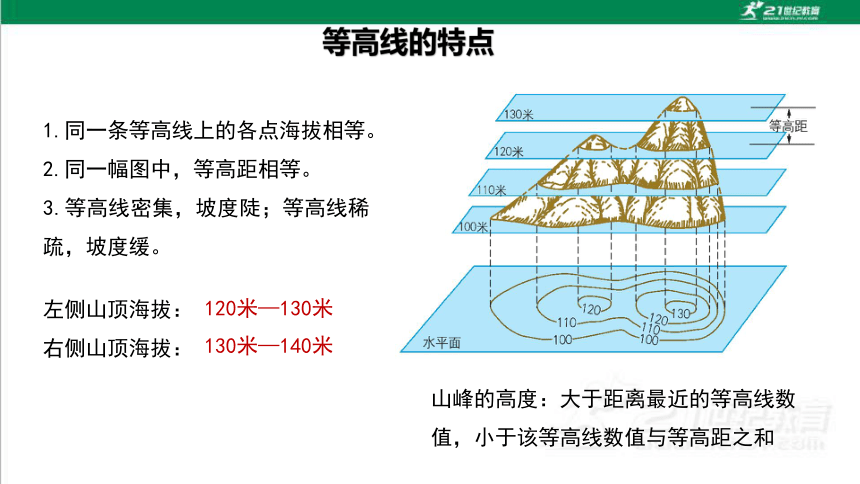

1.同一条等高线上的各点海拔相等。
2.同一幅图中，等高距相等。
3.等高线密集，坡度陡；等高线稀疏，坡度缓。
山峰的高度：大于距离最近的等高线数值，小于该等高线数值与等高距之和
等高线的特点
左侧山顶海拔：
右侧山顶海拔：
120米—130米
130米—140米

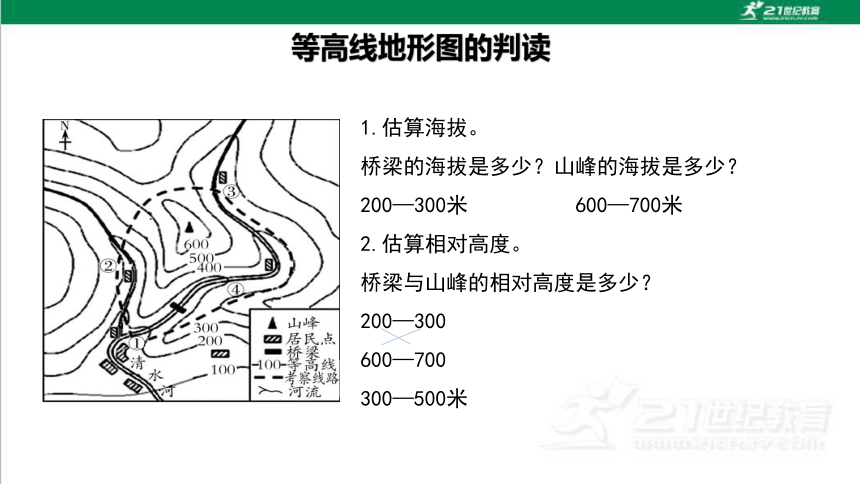

等高线地形图的判读
1.估算海拔。
桥梁的海拔是多少？山峰的海拔是多少？
200—300米 600—700米
2.估算相对高度。
桥梁与山峰的相对高度是多少？
200—300
600—700
300—500米
贝贝和同学去爬山。A、B两条线路，哪一条更省力？
为什么？
A
B
因为B线路等高线稀疏，是缓坡,省力。
300
400
500
等高线地形图的判读
3.判断坡度陡缓。
4.判读山体不同部位：山峰、山脊、山谷、鞍部、陡崖。
山峰：等高线闭合，数值从中间向四周逐渐降低
山脊：等高线的弯曲部分向低处凸出
山谷：等高线的弯曲部分向高处凸出
陡崖：等高线重叠
等高线地形图的判读
4.判读山体不同部位：山峰、山脊、山谷、鞍部、陡崖。
山峰
山脊
山谷
陡崖
鞍部
等高线地形图的判读
1.生活相关
（1）登山比赛：省力沿______坡攀登。
（2）攀岩：一般选择在_________处。
（3）漂流：一般选择在__________________处。
（4）最惊险刺激的漂流河段是（ ）
A.a—b B.b—c
C.c—d D.d—e
C
缓
陡崖
等高线密集的山谷
等高线地形图的应用
2.工程建设：修路、修水库、建大坝、修引水渠。
(1)修路一般选择坡度比较______的地方，多沿______或山谷修建。
原因：
读等高线地形图，完成下列问题。
（1）A处地形部位是________，甲乙两村之间修路规划①②方案中，坡度和缓的路线是_______。
缓
等高线
地面起伏小，施工容易；建成后安全系数高
陡崖
①
等高线地形图的应用
2.工程建设：修路、修水库、建大坝、修引水渠。
(2)水库一般选在地形较为封闭的位置，应建在有利于集水的_________；大坝一般建在盆地的_______处。
读等高线地形图，完成下列问题。
（2）水坝规划选在④处，从工程和蓄水两方面说明其合理性 ： ____________、__________。
盆地
出口
工程量小
蓄水量大
等高线地形图的应用
2.工程建设：修路、修水库、建大坝、修引水渠。
（3）引水渠：遵循水可顺地势_________原则。
自流
要将河流水引向乙村，①、②两条输水线路中的 ______线路最合适。理由是 _________________________ 。
①
可顺地势自流输水
等高线地形图的应用
3.城镇聚落的形成
图中甲、乙、丙、丁四个聚落哪一个容易发展成大聚落？为什么？
丁
地形平坦开阔；
位于河流沿岸，水源充足；
靠近公路，交通便利。
等高线地形图的应用
制作原理 根据等高线的原理，在不同的等高线之间涂上不同的颜色
着色规律 蓝色表示海洋，绿色表示平原，不同深浅的黄色表示丘陵、高原、山地，褐色表示高山，白色表示冰雪。
优点 能一目了然地看出陆地和海洋的高低起伏
分层设色地形图
1．图中山顶的海拔高度可能是 （ ）
　A．457米 B．400米 C．531米 D．398米
2．图中虚线表示的是 （ ）
　A．山谷 B．鞍部 C．山顶 D．山脊
3．图中序号所在地坡度最小的是 （ ）
　A．① B．② C．③ D．④
A
D
读等高线地形图，完成1~3题。
D
4.读等高线地形图，回答下列问题。
（1）图中乙处山地部位为________，丁处虚线山地部位为________。
（2）甲山顶与丙点的相对高度是________________。
（3）图中小溪的大致流向是____________________。
丙
丁
陡崖
山脊
470—570米
自西北流向东南
1.等高线
含义：在地图上，把海拔相同的各点连接成线。
特点：同一条等高线上的各点海拔相等。
同一幅图中，等高距相等。
同一幅图中，除陡崖外，表示不同高度的等高线不相交，不重叠。
等高线密集，坡度陡；等高线稀疏，坡度缓。
2.等高线地形图
山峰：等高线封闭，数值从中间向四周逐渐降低。
山脊：等高线的弯曲部分向海拔低处凸出。
山谷：等高线的弯曲部分向海拔高处凸出。
鞍部：两个山顶之间相对低洼的部分，形似马鞍。
陡崖：等高线重叠、相交处。
3.等高线地形图的实际应用
生活相关
（1）登山比赛：省力沿缓坡攀登。
（2）攀岩：一般选择在陡崖处。
（3）漂流：一般选择在等高线密集的山谷处。
工程建设：修路、修水库、建大坝、修引水渠。
（1）修路一般选择坡度比较缓的地方，多沿等高线或山谷修建。
（2）水库一般选在地形较为封闭的位置，应建在有利于集水的盆地；大坝一般建在盆地的出口处。
（3）引水渠：遵循水可顺地势自流原则。
城镇聚落的形成：地形平坦开阔；位于河流沿岸，水源充足；靠近公路，交通便利 。
