第二章 改变世界的热机
第一节 热机
你能简单的讲述瓦特与蒸汽机的故事吗？
铁匠纽可门发明的蒸汽机已经出现了.但这种蒸汽机相当粗糙，应用范围又很窄.1764年，瓦特帮助学校修复了一台纽可门式蒸汽机.在修理时，爱动脑筋的瓦特发现这台机器效率不高，于是他萌发了改造蒸汽机的愿望.1784年，他发明了平行传动装置，使蒸汽机开始能做旋转运动.继而在1788年，他又发明了离心式调节阀.1790年，他设计制作了汽缸示动器，使蒸汽机得到了极大的完善，广泛地应用于各行各业.
千百年来，人们只知道肌肉力(人力、畜力)和自然力可以作为动力，可以做从收割、打铁到推磨、拉车等各种工作，但是肌肉力和自然力都是受到自然界限制的.如何克服这种限制呢 瓦特用他完善的蒸汽机，使能源从自然力和肌肉力的限制中解放出来，完成了人类历史上一次巨大的能源改革，极大地推动了工业革命的进程.所以今天，我们一提到蒸汽机，首先想到的是瓦特，而不是纽可门.
替代14匹马

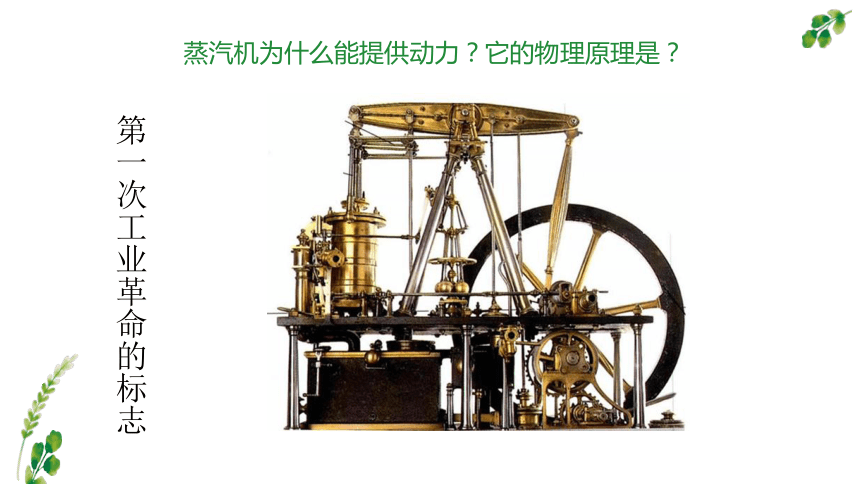

蒸汽机为什么能提供动力？它的物理原理是？
第一次工业革命的标志
改变内能的方式：
（1）热传递
（2）做功
减少物体的内能可以做功吗？
一、利用内能来做功
提出问题：

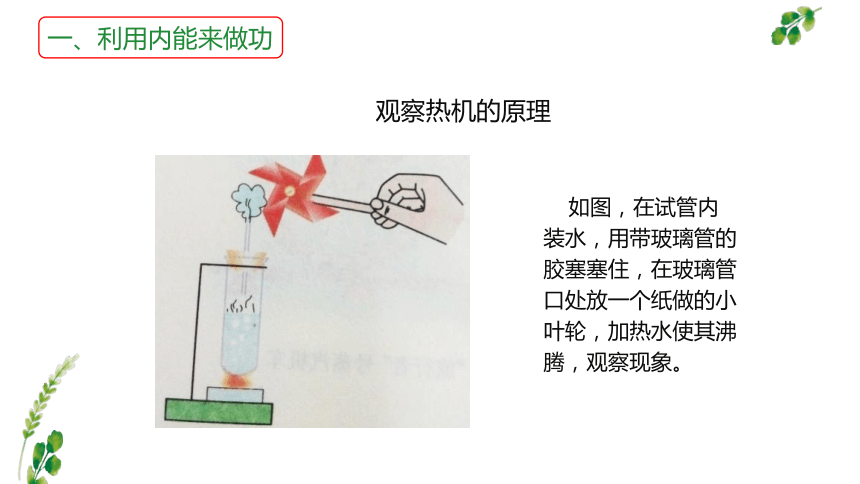

观察热机的原理
如图，在试管内装水，用带玻璃管的胶塞塞住，在玻璃管口处放一个纸做的小叶轮，加热水使其沸腾，观察现象。
一、利用内能来做功
原理：
燃料的化学能
内能
机械能
燃烧
做功
热机：通过燃料燃烧获取内能并转化为机械能的装置。
一、利用内能来做功

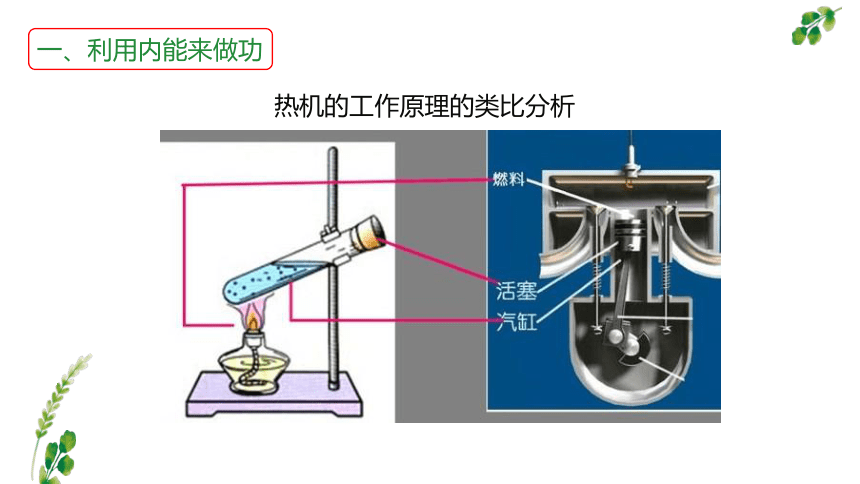

热机的工作原理的类比分析
一、利用内能来做功
二、蒸汽机
蒸汽机是最早的热机

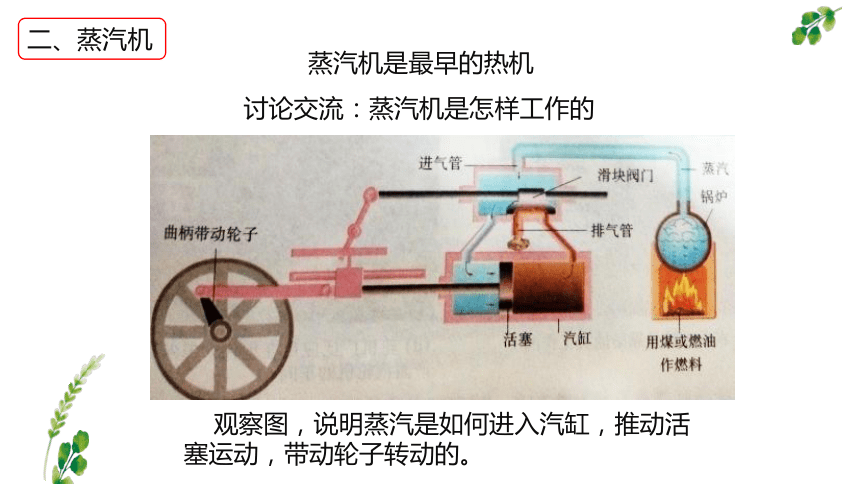

讨论交流：蒸汽机是怎样工作的
观察图，说明蒸汽是如何进入汽缸，推动活塞运动，带动轮子转动的。
二、蒸汽机

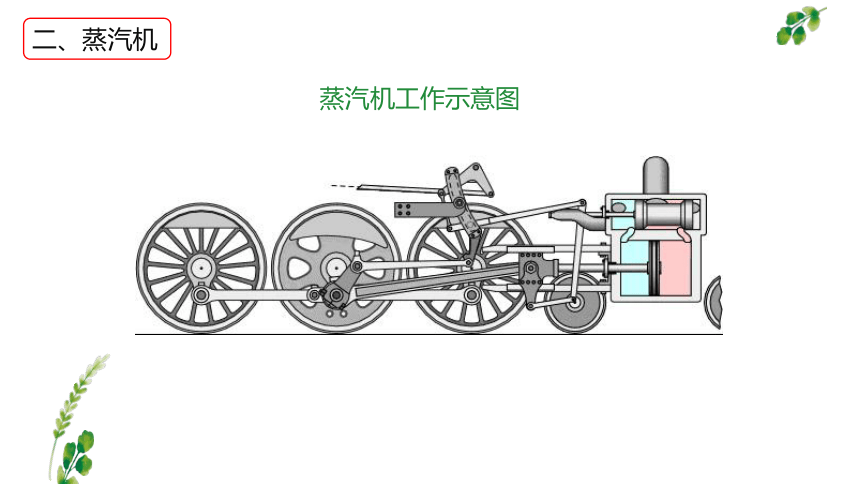

蒸汽机工作示意图
三、形形色色的热机
1.轮机：
水蒸气可以驱动叶轮转动，那是最简单的轮机。
2.内燃机：
在机车、汽车、农用机械中，广泛使用着汽油机和柴油机等属于内燃机。
3.在航空航天中已经使用更加高效的喷气发动机和火箭发动机。
（a）蒸汽机曾是铁路运输的主要动力装置
三、形形色色的热机
（b）汽油机动力汽车是我们生活中主要的交通工具
三.形形色色的热机
（c）大部分农业机械是靠柴油机工作的
三、形形色色的热机
（d）轮机广泛应用于现代大型火力发电厂
三、形形色色的热机
生活中还有哪些热机？
三、形形色色的热机
以热机为动力装置的汽车、火车、轮船和飞机把整个世界连接在一起，热机，从根本上改变着我们的世界。
如何解决这一问题？
太阳能汽车
电动车
天然气汽车
一、利用内能来做功
本课小结
将由燃料燃烧获取内能并转化为机械能的装置，统称为热机。
二、蒸汽机
三、形形色色的热机
最早的热机，蒸汽做功
蒸汽机 轮机
内燃机
喷气发动机
火箭发动机
汽油机
柴油机
作 业
