4.电路出故障了
教科版 四年级下册《电路》单元
回顾聚焦

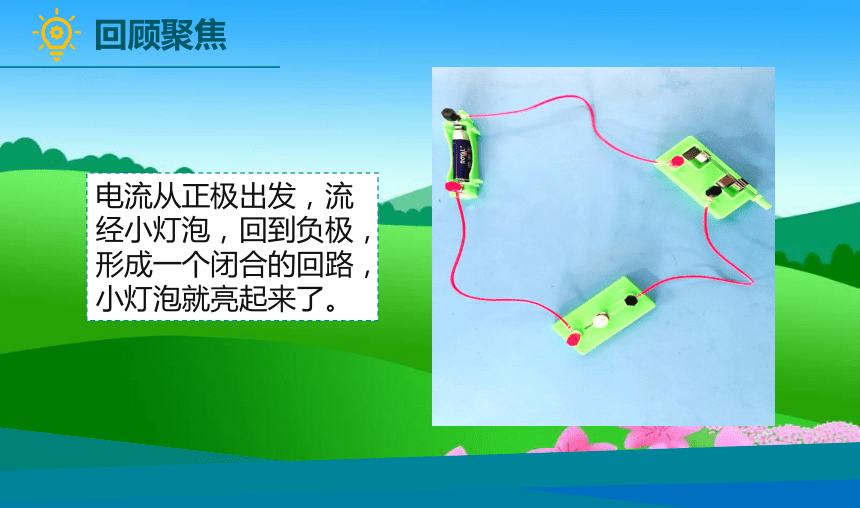

电流从正极出发，流经小灯泡，回到负极，形成一个闭合的回路，小灯泡就亮起来了。
自行组装的电路，小灯泡怎么不亮呢？
回顾聚焦

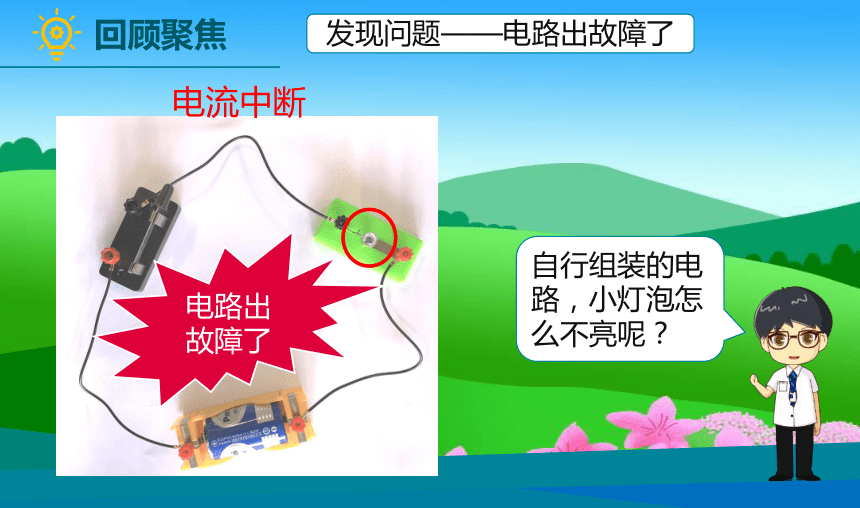

电流中断
电路出故障了
发现问题——电路出故障了

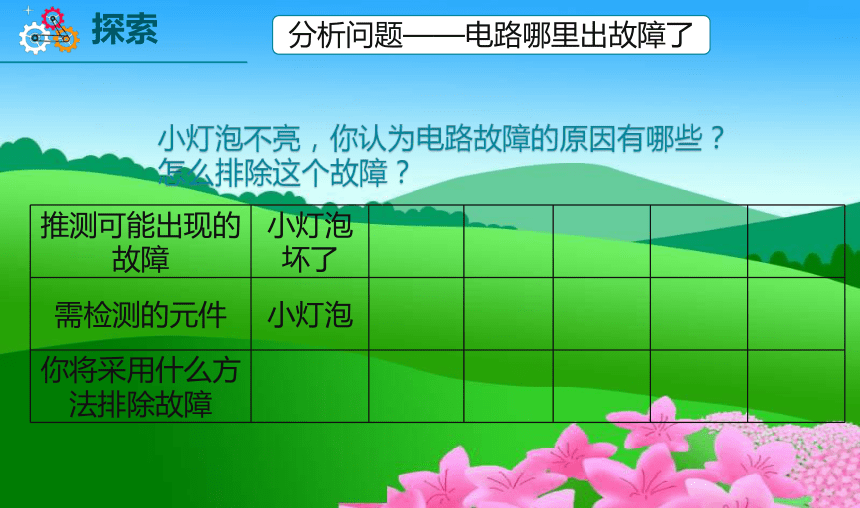

小灯泡不亮，你认为电路故障的原因有哪些？怎么排除这个故障？
探索
分析问题——电路哪里出故障了
推测可能出现的故障 小灯泡坏了
需检测的元件 小灯泡
你将采用什么方法排除故障
（1）小灯泡坏了
（2）电池没电了
（3）导线断了
（4）开关没连接好
（5）灯座没连接好
（6）电池盒没连接好
（7）……

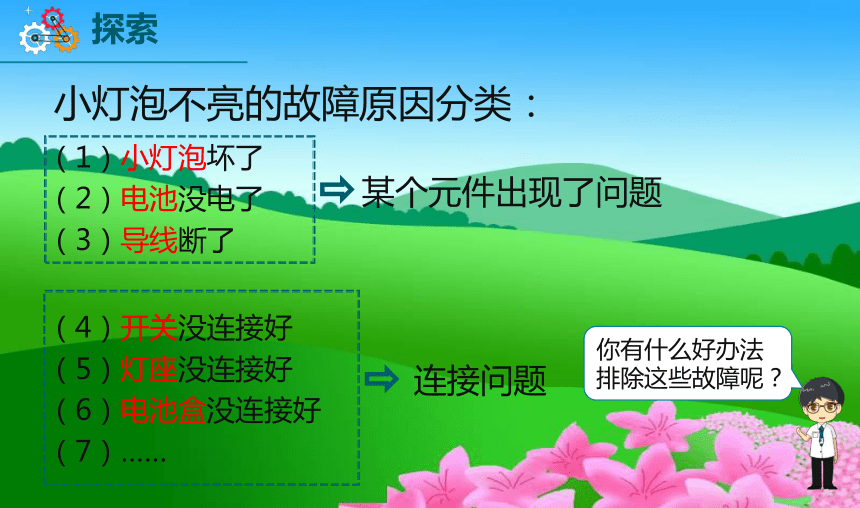

小灯泡不亮的故障原因分类：
某个元件出现了问题
连接问题
探索
你有什么好办法排除这些故障呢？
探索
解决问题——排除电路故障
检查法：检查电路中的连接是否完好
替换法：用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。
检测法：用电路检测器检测电路中的故障。
制作一个电路检测器：
电池、小灯泡、导线
检测头
探索
探索
第一步：
检测故障电路前切断电源。
检测步骤
第二步：
自检，电路检测器的两个检测头相互接触，确保检测器是正常的。
第三步：
用检测头连接需检测的电路元件，观察灯泡是否发光。重复检测3次。
小灯泡发光，被检测元件无故障；
小灯泡不亮，被检测元件出故障。
交流研讨
电路中的哪一部分出了故障，
你是怎么知道的？又是怎么排除的？
用电安全警告
电路检测器绝不能检测220V的家庭电路！
×
