中小学教育资源及组卷应用平台
人教版八年级下册物理期末专项训练:作图题
学校:___________姓名:___________班级:___________考号:___________
一、作图题
1.画出此机械中最省力的绳子缠绕方式(滑轮都用完)。
2.在图中,物体沿粗糙斜面下滑,画出斜面对物体的摩擦力示意图。

3.在图中画出空中飞行时篮球所受力的示意图(不计空气阻力)。
4.画出图中提起重物最省力的绕绳。

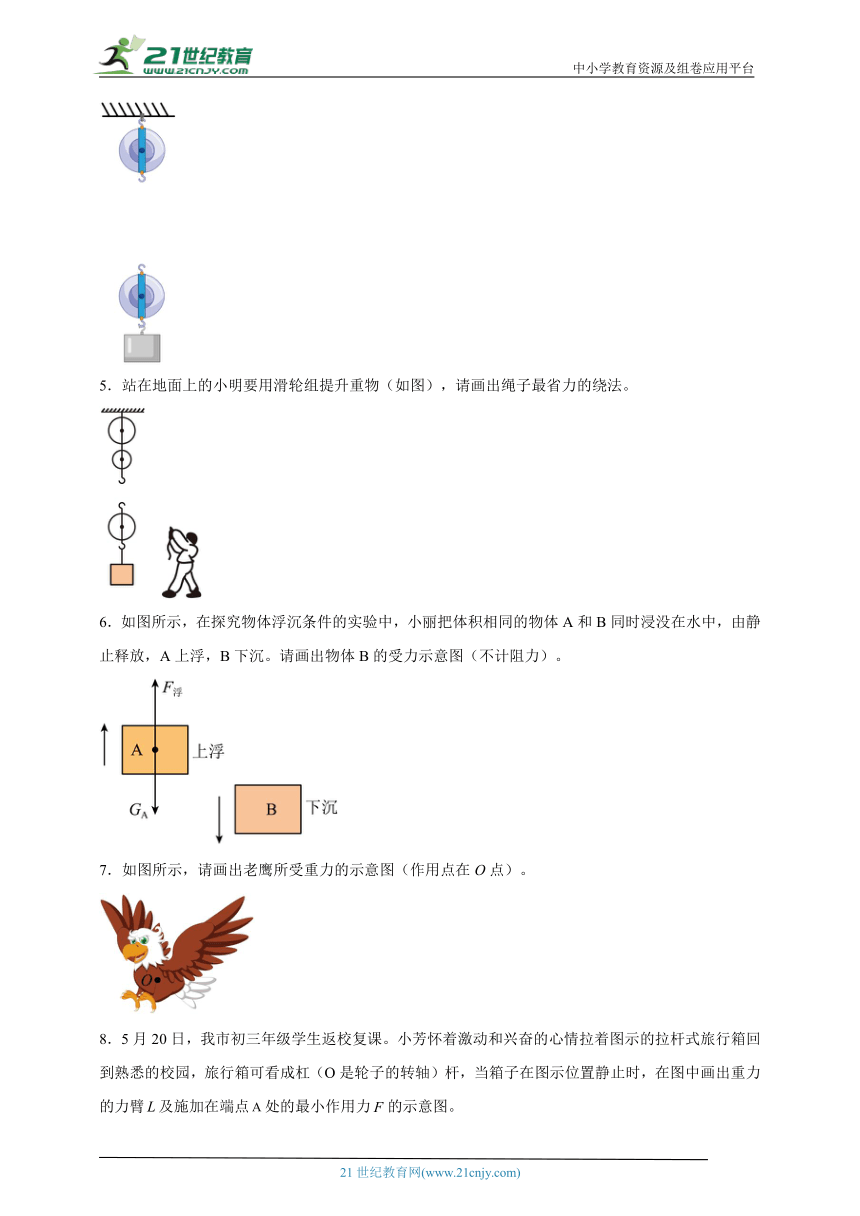

5.站在地面上的小明要用滑轮组提升重物(如图),请画出绳子最省力的绕法。

6.如图所示,在探究物体浮沉条件的实验中,小丽把体积相同的物体A和B同时浸没在水中,由静止释放,A上浮,B下沉。请画出物体B的受力示意图(不计阻力)。
7.如图所示,请画出老鹰所受重力的示意图(作用点在O点)。

8.5月20日,我市初三年级学生返校复课。小芳怀着激动和兴奋的心情拉着图示的拉杆式旅行箱回到熟悉的校园,旅行箱可看成杠(O是轮子的转轴)杆,当箱子在图示位置静止时,在图中画出重力的力臂及施加在端点处的最小作用力的示意图。

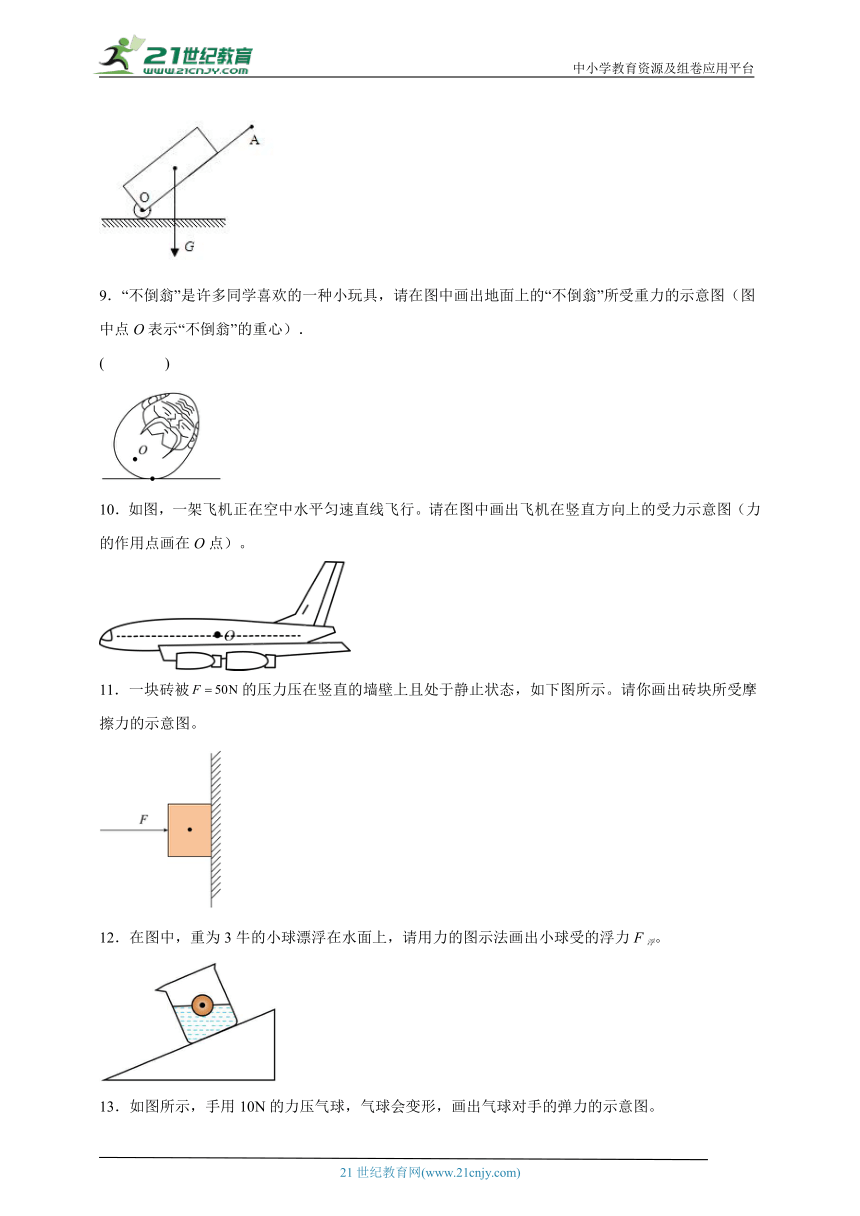

9.“不倒翁”是许多同学喜欢的一种小玩具,请在图中画出地面上的“不倒翁”所受重力的示意图(图中点O表示“不倒翁”的重心).
( )
10.如图,一架飞机正在空中水平匀速直线飞行。请在图中画出飞机在竖直方向上的受力示意图(力的作用点画在O点)。
11.一块砖被的压力压在竖直的墙壁上且处于静止状态,如下图所示。请你画出砖块所受摩擦力的示意图。
12.在图中,重为3牛的小球漂浮在水面上,请用力的图示法画出小球受的浮力F浮。
13.如图所示,手用10N的力压气球,气球会变形,画出气球对手的弹力的示意图。

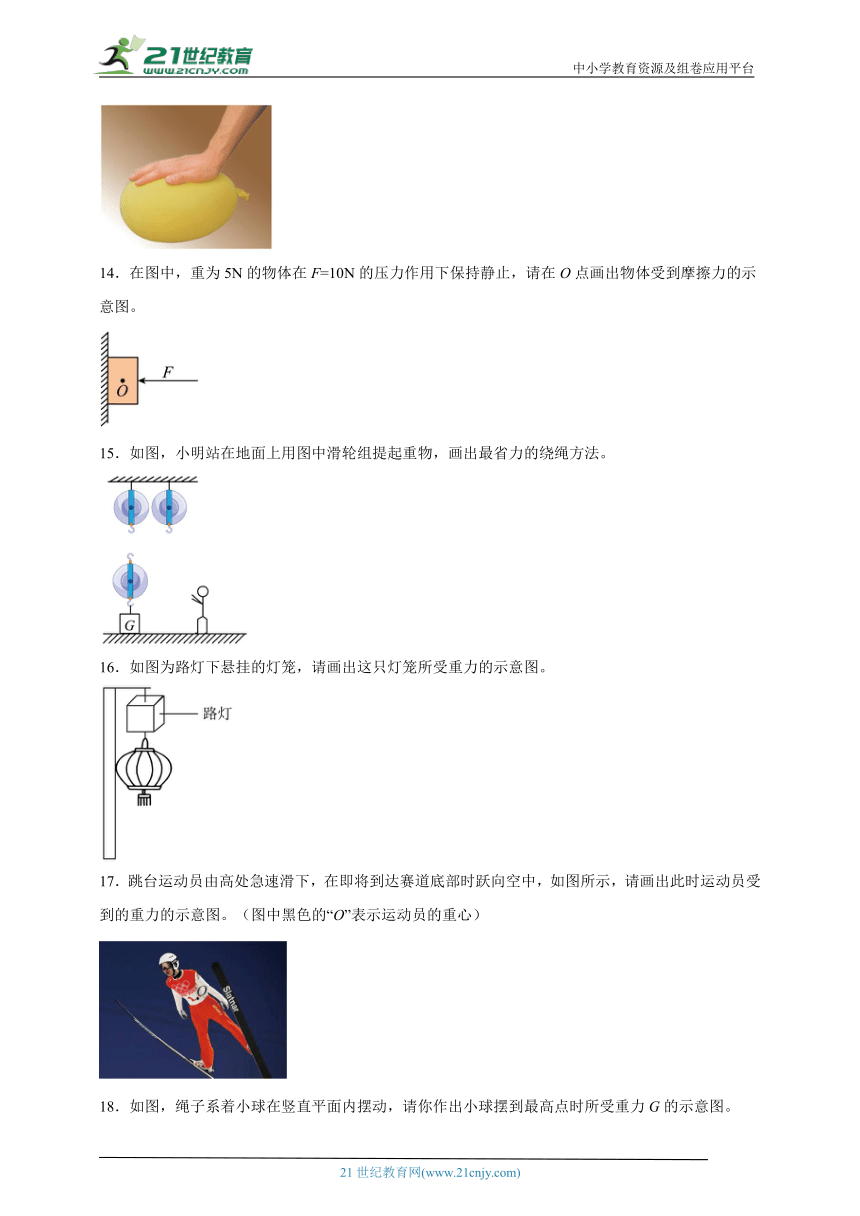

14.在图中,重为5N的物体在F=10N的压力作用下保持静止,请在O点画出物体受到摩擦力的示意图。
15.如图,小明站在地面上用图中滑轮组提起重物,画出最省力的绕绳方法。
16.如图为路灯下悬挂的灯笼,请画出这只灯笼所受重力的示意图。
17.跳台运动员由高处急速滑下,在即将到达赛道底部时跃向空中,如图所示,请画出此时运动员受到的重力的示意图。(图中黑色的“O”表示运动员的重心)
18.如图,绳子系着小球在竖直平面内摆动,请你作出小球摆到最高点时所受重力G的示意图。

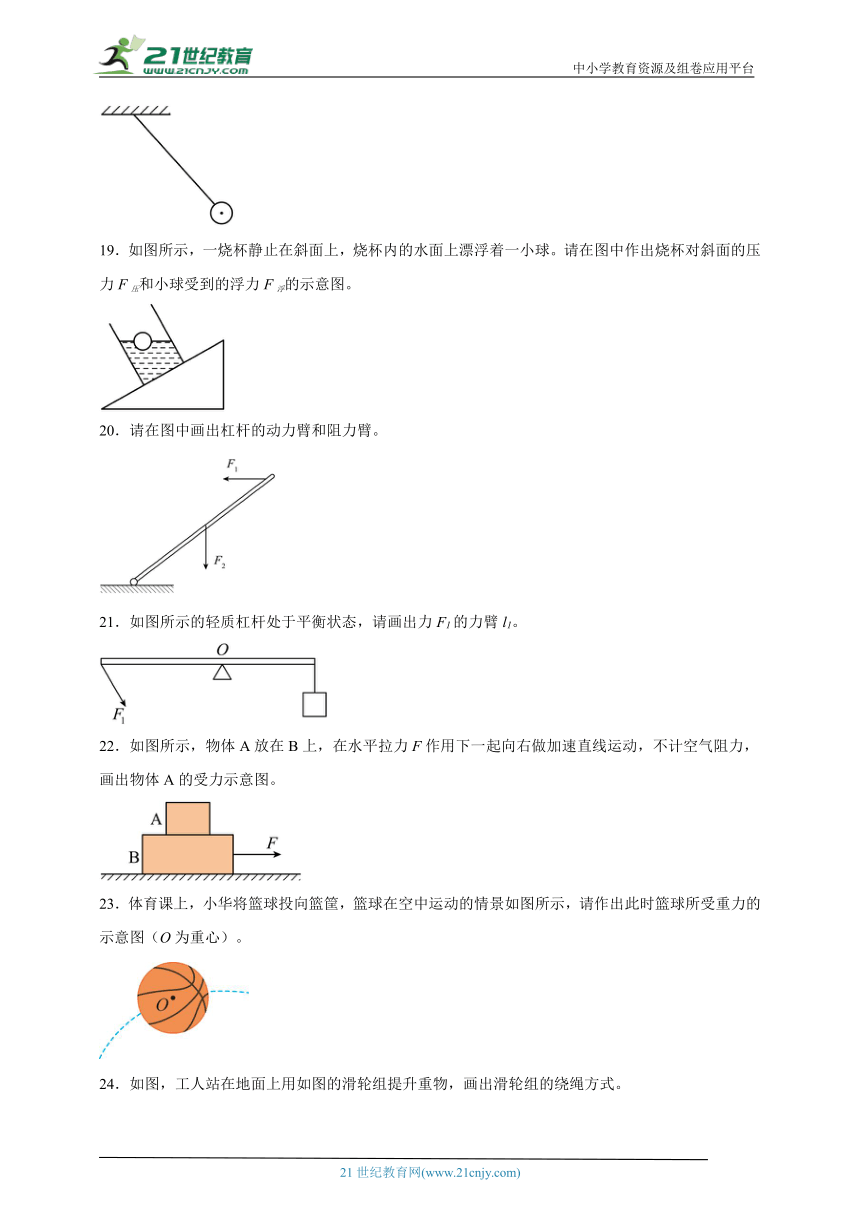

19.如图所示,一烧杯静止在斜面上,烧杯内的水面上漂浮着一小球。请在图中作出烧杯对斜面的压力F压和小球受到的浮力F浮的示意图。
20.请在图中画出杠杆的动力臂和阻力臂。
21.如图所示的轻质杠杆处于平衡状态,请画出力F1的力臂l1。
22.如图所示,物体A放在B上,在水平拉力F作用下一起向右做加速直线运动,不计空气阻力,画出物体A的受力示意图。
23.体育课上,小华将篮球投向篮筐,篮球在空中运动的情景如图所示,请作出此时篮球所受重力的示意图(O为重心)。
24.如图,工人站在地面上用如图的滑轮组提升重物,画出滑轮组的绕绳方式。
25.请在图中画出物体A对墙壁的压力以及物体A所受的重力。
26.在图中画出杠杆的阻力F阻和阻力臂,并在A点画出使杠杆静止在图示位置的最小力F。
27.如图所示,是奥运会比赛项目之一——皮划艇。划船时,船桨相当于杠杆,以O为支点,请在图中画出动力和阻力。
28.如图所示,用一根细绳拴着一个沙袋,甩起来,使沙袋绕手做圆周运动,请画出此时沙袋的受力示意图(不考虑空气对沙袋的作用)。
29.如图所示,小樱用 F=260 N的力竖直向上提起水壶,请你作出力 F的示意图。
30.工人向下拉绳来提升重物。请用笔画线代替绳子画出滑轮组的绕线方法。
31.如图甲所示是雨伞顶面的俯视图,伞面A点有一滴雨水,逆时针旋转伞面,雨水离开伞面后的运动轨迹如图中虚线所示,其对应的主视图如图乙所示。请画出:
(1)雨水在A点所受重力G的示意图;
(2)这滴雨水从A点到地面的运动轨迹(用实线表示)。
32.小明站在地面上,用图所示滑轮组匀速提起重物,画出滑轮组的绕绳方法。
33.如图所示,物块沿粗糙斜面向上运动,请画出物块所受重力和摩擦力的示意图。
34.作图题。
(1)如图所示,五代时期的文物倒流壶静止在博物馆的水平展台上,请在O点画出倒流壶受到的重力G和支持力F的示意图。
(2)请在图中画出重锤静止时受力的示意图(以“O”点为力的作用点)。
35.用轻质滑轮组将重力为G的物体提起来,请按要求在下图中画出不同的绕线方法。要求:不计绳重和摩擦,。
36.如图所示,用手向右拉动弹簧使弹簧发生形变,请画出弹簧对手的弹力的示意图。
37.在水平地面上有一辆小车,甲用6N的力水平向右推小车,乙用9N的力向右上方与水平面成30°角拉小车。请在下图中作出这两个力的示意图。
38.如图,一个物体随着倾斜的传送带一起匀速向上运动,画出此过程中物体受力的示意图。
39.质量相等的甲、乙两同学站在滑板上,在旱冰场上相对而立,如果甲用60N的力推乙,如图所示。请画出甲受到乙的推力的示意图。
40.如图所示小球被固定在静止的金属框架上,画出小球A所受弹力的示意图。
41.质量为3kg的物块静止放在水平桌面上。请在下图中画出桌面受到的压力的示意图。
42.如图所示,重为10牛的小球悬挂在天花板下,用力的图示法画出小球受到的重力G。
43.小明同学正在向左奔跑。请在下图中画出他脚部受力点上受到的摩擦力的示意图。
44.请你在下面图中画出一个竖直向上的力F使杠杆在水平位置平衡,并标出F的大小.(要求F小于2N)(每个钩码重为1N)
( )
45.在如图中画出ABO杠杆所受阻力F2的示意图,并画出动力臂L1 。
46.课堂上老师经常使用磁钉以便在黑板上张贴挂图。如图,将一个磁钉直接吸附在竖直黑板上,磁钉受到4个力而处于静止状态(竖直方向一对平衡力,水平方向一对平衡力)。图中已经画出了一个力(黑板对磁钉的弹力N),请你在图中画出另外3个力并用习惯符号G、f、F标注。
47.如图所示,画出氦气球所受空气浮力的示意图。
48.在图中画出该滑轮的支点O,并画出、的力臂、。
49.如图甲所示为搬花神器,用它把花盆抬起时,相当于一个绕O点转动的杠杆。其简化示意图如图乙所示,请在乙图中画出:
(1)花盆所受重力的示意图(O'为其重心);
(2)杠杆平衡时作用在A点的最小动力F1及其力臂l1。
《人教版八年级下册物理期末专项训练:作图题》参考答案
1.
【详解】图中滑轮组有两个定滑轮和一个动滑轮组成,绳子首先挂在动滑轮的上挂钩上,然后绕过下面的定滑轮,再绕过下面的动滑轮、上面的定滑轮,最终有三段绳子承担物重,这就是最省力的绕法,如下图所示:
2.
【详解】因为物体沿斜面向下运动,所以受到的摩擦力的方向沿斜面向上,从接触面的中点处画出沿斜面向上的力,即摩擦力f;如图所示

3.
【解析】【小题1】篮球在不计空气阻力的情况下,只受重力的作用,作用点画在球的重心,方向竖直向下,如下图所示:
4.
【详解】要最省力,与动滑轮相连的绳子股数n需最多,只有一个动滑轮,所以n最多等于3,故从动滑轮的挂钩开始依次绕绳子,作图如下:
5.
【详解】因为只有个动滑轮,且人站在地面上用滑轮组提升重物,所以由段绳子承担物重是最省力的绕法;从动滑轮上面挂钩开始绕起,最后绳子回到人的手中,如图所示:

6.
【详解】体积相同的物体A和B同时浸没在水中,两物体所受浮力相等,A上浮、B下沉。物体B在水中受竖直向下的重力和竖直向上的浮力的作用,由于物体B在水中正在下沉,所以重力大于浮力,二力的作用点均画在物体B的重心上,如图所示。
7.
【详解】老鹰受到的重力竖直向下,作用点在重心,过O点竖直向下做线段,标上重力的符号G,如图

8.
【详解】由支点作重力作用线的垂线段,可得重力的力臂;要求动力最小,则动力臂应最长,支点到动力作用点的距离作为动力臂最长,力的方向与垂直向上,如图所示:
9.
【详解】过重心做竖直向下的力,即重力,如图所示:
10.
【详解】飞机在空中水平匀速直线运动。飞机在竖直方向上受重力G和升力F升的作用,从重心O竖直向上作力的作用线,并在末尾画上箭头,标好F升。从重心O竖直向下作力的作用线,并画上箭头,标上G。
11.
【详解】一块砖被的压力压在竖直的墙壁上且处于静止状态,此时砖处于平衡状态,受到的是平衡力作用,在竖直方向上,受到的重力和摩擦力是一对平衡力,大小相等,方向相反,所以,砖所受的摩擦力的示意图如图所示:
12.
【详解】重为3牛的小球漂浮在水面上,小球受到的浮力等于重力,为3N,过球心做竖直向上的带箭头的直线表示小球受的浮力,取一个标度表示1N的力,浮力的大小为3N,则表示浮力的线段长度等于3格标度的长度,如图所示:
13.
【详解】手用10N的力压气球,气球会变形,产生向上的弹力,由相互作用力可知,大小也是10N,因此气球对手的弹力垂直接触面向上,作用点在手和气球接触部分的中点。如图所示:
14.
【详解】物体静止,受到的重力和摩擦力是一对平衡力,大小相等、方向相反。重力大小为5N,方向竖直向下,则摩擦力大小为5N,方向竖直向上,如图所示:
15.
【详解】要使滑轮组最省力,需要承担物重的绳子段数最多,所以要从动滑轮绕起,依次绕过上面的定滑轮、下面的动滑轮,再绕过上面的另一个定滑轮,如下图
16.
【详解】重力的方向是竖直向下的,过重心画一条带箭头的竖直向下的有向线段,用G表示,如图所示
17.
【详解】重力的方向竖直向下,作用在重心处,作图如下:
18.
【详解】小球所受重力的方向竖直向下,作用在物体的重心上。从小球的重心(球心)开始,沿重力的方向画一条有向线段,并标上字母G,即为小球所受重力G的示意图,如图所示:
19.
【详解】烧杯对斜面的压力方向垂直于斜面向下,小球受到的浮力方向竖直向上,如图所示
20.
【详解】力臂为支点到力的作用线的距离,过支点分别画动力F1作用线和阻力F2作用线的垂线段,分别表示杠杆的动力臂和阻力臂,如图所示:
21.
【详解】支点为O,过O作F1的垂线段就是F1的力臂l1,如图所示:
22.
【详解】物块A和B以相同的速度一起沿水平方向向右做加速直线运动,A的运动状态发生了改变,A相对于B有向左的运动趋势,故A受向右的摩擦力的作用;A竖直方向上受重力和支持力的作用,并且这两个力是平衡力,大小相等,重力的方向竖直向下,支持力的方向竖直向上。如图所示:
23.
【详解】重力的方向是竖直向下的,从篮球重心画一条带箭头的竖直向下的有向线段,用G表示,如图所示:
24.
【详解】因为滑轮组要求工人站在地面上提升重物,因此,在绕绳时,最终的绳子自由端方向应该向下,由外向内画出绕绳方式,如图所示,由两段绳子承担物重。
25.
【详解】重力方向竖直向下,从重心向下作竖直线段,是重力的示意图;压力方向垂直墙面向左,从接触面中心向左作线段,是压力的示意图; 如图所示:
26.
【详解】杠杆的阻力F阻为重物对杠杆的拉力,则支点向阻力F阻的作用线做垂线,垂线段为阻力臂;在A点施加最小力F时,最长的力臂为OA,过A点作力F垂直于OA,方向为斜向上,如图所示:
27.
【详解】划船时,船桨绕上端的O点转动,O为支点。作用在船桨中间的手施加的力为动力F1,划船时,船桨受到的水对它向前的力是阻力F2,如图所示:
28.
【详解】沙袋做圆周运动的过程中,受竖直向下重力G,绳的拉力F,拉力F的方向沿着绳指向手,两个力都画在沙袋的重心O点,如图所示:
29.
【详解】小樱对水壶的拉力方向竖直向上,大小为260N,作用点在水壶和手的接触点,故作图如下:
30.
【详解】由图可知使用该滑轮组是为了省力和改变力的方向。工人站在地面上向下拉绳来提升重物,所以由2段绳子承担物重,是最省力的绕绳方法,根据“奇动偶定”原则绕绳方法如下图所示

31.
【详解】(1)雨水受到的重力的方向是竖直向下的,重力的作用点在雨水的重心上;力的示意图如图所示;
(2)逆时针旋转伞面,雨水离开伞面后由于具有惯性仍然要保持原来的运动状态,雨水由于受到竖直向下的重力的作用,会斜向下做加速运动,运动轨迹如图所示
32.
【详解】小明站在地面上,那么小明应该向下拉绳子把重物提起,那么绳子应该固定在定滑轮上,然后绕过动滑轮,再绕过定滑轮,有两根绳子拉着动滑轮,如下图所示:
33.
【详解】物块沿粗糙斜面向上运动,受到竖直向下的重力G和摩擦力f的作用,由于摩擦力的方向与相对运动方向相反,则物块所受摩擦力的方向沿斜面向下,作用点可都标在物体重心O上,则示意图如下图所示:
34.(1)
(2)
【详解】(1)倒流壶在重力与支持力的作用下处于平衡状态,重力与支持力大小相等,过重心分别做竖直向下、竖直向上的带箭头的直线分别表示重力与支持力,两力的线段等长,如图所示:
(2)重锤静止时受到平衡力的作用,过重锤的重心作竖直向下的重力和沿绳子向上的拉力,因为拉力和重力是平衡力,故二者线段长度要相等,如图所示:
35.
【详解】左边滑轮组中,有两个动滑轮和一个定滑轮,要求,即绳子承重股数为4股,所以绳子始端固定在定滑轮的下挂钩上,然后依次绕过下面的动滑轮、上面的定滑轮、下面的动滑轮,如左图所示;右边滑轮组中,有两个动滑轮和一个定滑轮,要求,即绳子承重股数为3股,所以绳子始端固定在动滑轮的挂钩上,然后依次是上面的的定滑轮和下面的动滑轮,如右图所示:
36.
【详解】手对弹簧提供向右的拉力,弹簧向右发生了形变,故弹簧将对手提供向左的弹力,如图所示:
37.
【详解】因为乙向右上方拉小车,甲水平向右推,因此二力作用点都可以画在物体的重心上,然后过作用点作水平向右,大小为6N的推力;作与水平面成30°角向右上方、大小为9N的拉力;如图所示:
38.
【详解】物体随着倾斜的传送带一起匀速向上运动,物体受到竖直向下的重力G、垂直于传送带向上的支持力F和平行于传送带向上的静摩擦力f,如图所示
39.
【详解】因为物体间力的作用是相互的,甲对乙施加60N的力,同时甲也会受到乙对他施加的60N的力,所以甲、乙两人都同时向后运动。如图所示:
40.
【详解】小球A所受弹力为金属框架对小球A的支持力,示意图如下图所示:
41.
【详解】物体静止在水平桌面上,处于平衡状态,受到的重力和支持力是一对平衡力,大小相等,所以F支=G=mg=3kg×9.8N/kg=29.4N,重力方向竖直向下,支持力方向竖直向上;由于物体间力的作用是相互的,所以,桌面受到的压力和桌面对物块的支持力是一对相互作用力,大小相等,方向相反,所以,桌面受到的压力的大小为29.4N,方向竖直向下,作用在桌面上,如图所示:
42.
【详解】设标度为5N,小球受重力的作用点在重心,方向竖直向下,大小为10N,如下图所示
43.
【详解】向左奔跑的小明,与地面接触的这只脚有向右滑动的趋势,因此鞋底受到地面对它向左的摩擦力,作用点在鞋底与地面的接触点,过接触点沿水平向左画一条带箭头的线段,并标明字母f,如图所示:
44.
【详解】根据受力分析可知,要使杠杆平衡,只能在左端施加竖直向上的力,设杠杆上一格为l,一个钩码重力为1N,根据杠杆平衡原理可知
解得,则需要在左端6格处施加竖直向上、大小为1N的力,如下图所示:
45.
【详解】过A点作竖直向下的力(即阻力F2);过支点O作垂直于动力作用线的垂线段(即动力臂L1)。如图所示
46.
【详解】竖直方向,磁钉受到地球的吸引力即重力G,重力的方向竖直向下,在重力的作用下磁钉想要往下落,但没有落下,这是因为受到了摩擦力f,摩擦力是阻碍物体相对运动或相对运动趋势的力,即摩擦力的方向竖直向上;水平方向,磁钉直接吸附在竖直黑板上,磁钉对黑板有一个向右的吸引力,反过来黑板对磁钉有一个向左的吸引力F。据此作图
47.
【详解】氢气球所受浮力的方向竖直向上,作用点在气球的重心O处,如图所示
48.
【详解】动滑轮的支点在绳子与边框的接触点上,动力为绳子的拉力F1,方向竖直向上,阻力为动滑轮和物体重力之和F2,方向竖直向下;过支点分别向动力作用线和阻力作用线画垂线,就得到动力臂、阻力臂,如图
49.
【详解】(1)花盆所受重力的方向竖直向下,重力的作用点在其重心,花盆所受重力G示意图如下图所示:
(2)阻力F2为花盆所受重力G,其大小一定,阻力臂也为一定值,根据杠杆的平衡条件,当动力臂最大时,动力最小,故连接OA,为使OA为动力臂,过A点作OA的垂线,因阻力有使杠杆逆时针转动的趋势,故动力臂有使杠杆顺时针转动,故最小动力的方向垂直OA斜向下,如下图所示:
