第二章 5　实验描绘I-U特性曲线--2026教科版高中物理必修第三册同步练习（有解析）

2026教科版高中物理必修第三册

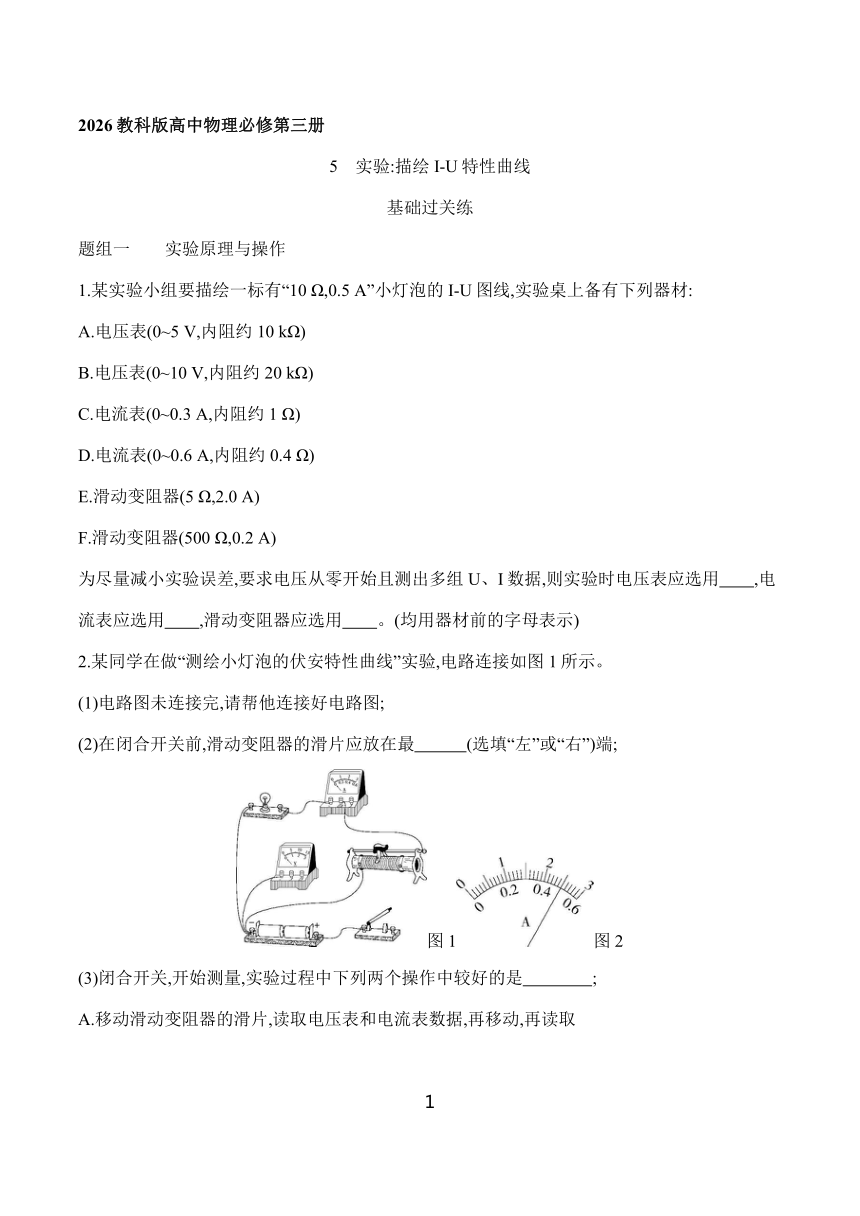

5　实验:描绘I-U特性曲线
基础过关练
题组一　　实验原理与操作
1.某实验小组要描绘一标有“10 Ω,0.5 A”小灯泡的I-U图线,实验桌上备有下列器材:
A.电压表(0~5 V,内阻约10 kΩ)
B.电压表(0~10 V,内阻约20 kΩ)
C.电流表(0~0.3 A,内阻约1 Ω)
D.电流表(0~0.6 A,内阻约0.4 Ω)
E.滑动变阻器(5 Ω,2.0 A)
F.滑动变阻器(500 Ω,0.2 A)
为尽量减小实验误差,要求电压从零开始且测出多组U、I数据,则实验时电压表应选用　　,电流表应选用　　,滑动变阻器应选用　　。(均用器材前的字母表示)
2.某同学在做“测绘小灯泡的伏安特性曲线”实验,电路连接如图1所示。
(1)电路图未连接完,请帮他连接好电路图;
(2)在闭合开关前,滑动变阻器的滑片应放在最　　　(选填“左”或“右”)端;
图1图2
(3)闭合开关,开始测量,实验过程中下列两个操作中较好的是　　　　;
A.移动滑动变阻器的滑片,读取电压表和电流表数据,再移动,再读取
B.移动滑动变阻器的滑片,读取电压表和电流表数据,立即断开开关,移动滑动变阻器的滑片,再闭合开关,再读取,再立即断开开关
(4)如图2所示,电流表的读数为　　　　 A。
题组二　　数据处理与分析

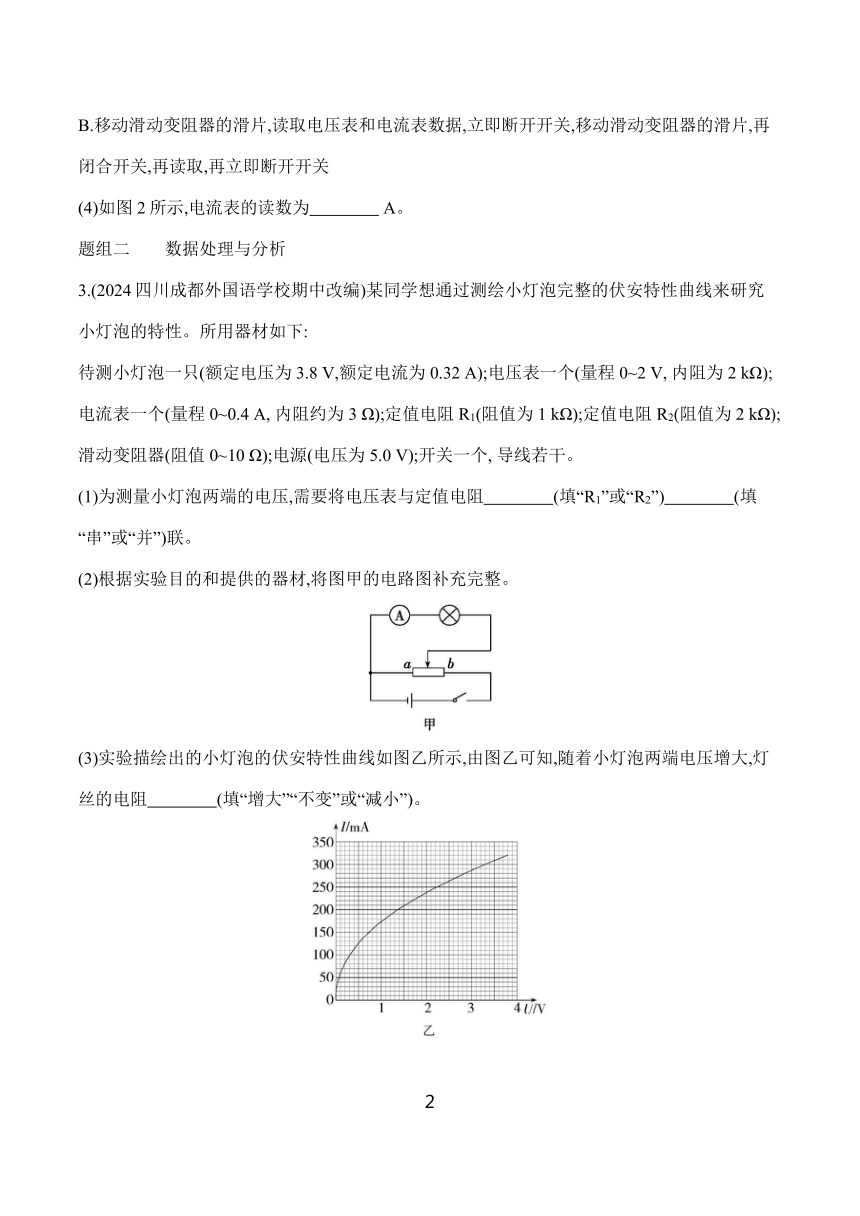

3.(2024四川成都外国语学校期中改编)某同学想通过测绘小灯泡完整的伏安特性曲线来研究小灯泡的特性。所用器材如下:
待测小灯泡一只(额定电压为3.8 V,额定电流为0.32 A);电压表一个(量程0~2 V, 内阻为2 kΩ);电流表一个(量程0~0.4 A, 内阻约为3 Ω);定值电阻R1(阻值为1 kΩ);定值电阻R2(阻值为2 kΩ);滑动变阻器(阻值0~10 Ω);电源(电压为5.0 V);开关一个, 导线若干。
(1)为测量小灯泡两端的电压,需要将电压表与定值电阻　　　　(填“R1”或“R2”)　　　　(填“串”或“并”)联。
(2)根据实验目的和提供的器材,将图甲的电路图补充完整。
(3)实验描绘出的小灯泡的伏安特性曲线如图乙所示,由图乙可知,随着小灯泡两端电压增大,灯丝的电阻　　　　(填“增大”“不变”或“减小”)。

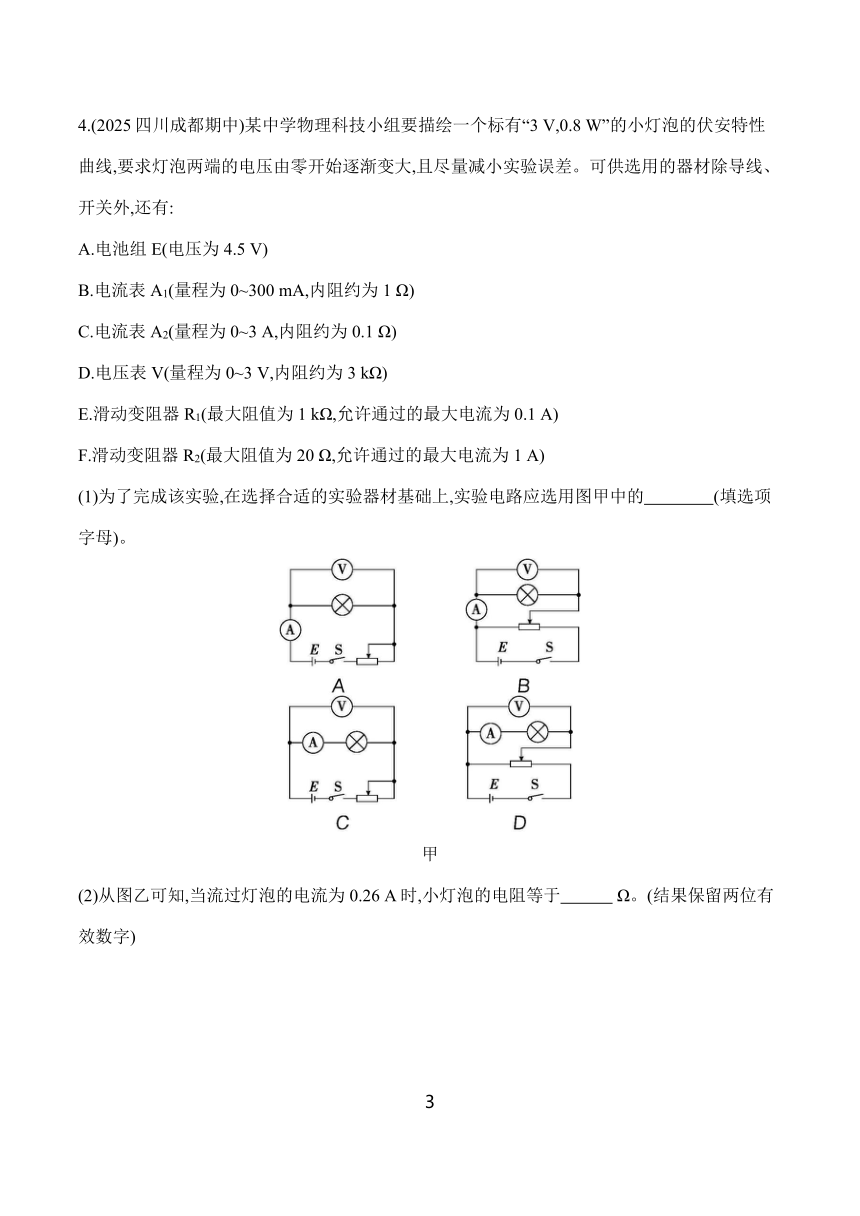

4.(2025四川成都期中)某中学物理科技小组要描绘一个标有“3 V,0.8 W”的小灯泡的伏安特性曲线,要求灯泡两端的电压由零开始逐渐变大,且尽量减小实验误差。可供选用的器材除导线、开关外,还有:
A.电池组E(电压为4.5 V)
B.电流表A1(量程为0~300 mA,内阻约为1 Ω)
C.电流表A2(量程为0~3 A,内阻约为0.1 Ω)
D.电压表V(量程为0~3 V,内阻约为3 kΩ)
E.滑动变阻器R1(最大阻值为1 kΩ,允许通过的最大电流为0.1 A)
F.滑动变阻器R2(最大阻值为20 Ω,允许通过的最大电流为1 A)
(1)为了完成该实验,在选择合适的实验器材基础上,实验电路应选用图甲中的　　　　(填选项字母)。
　　　　
　　　　
甲
(2)从图乙可知,当流过灯泡的电流为0.26 A时,小灯泡的电阻等于　　　 Ω。(结果保留两位有效数字)
题组三　　实验拓展创新

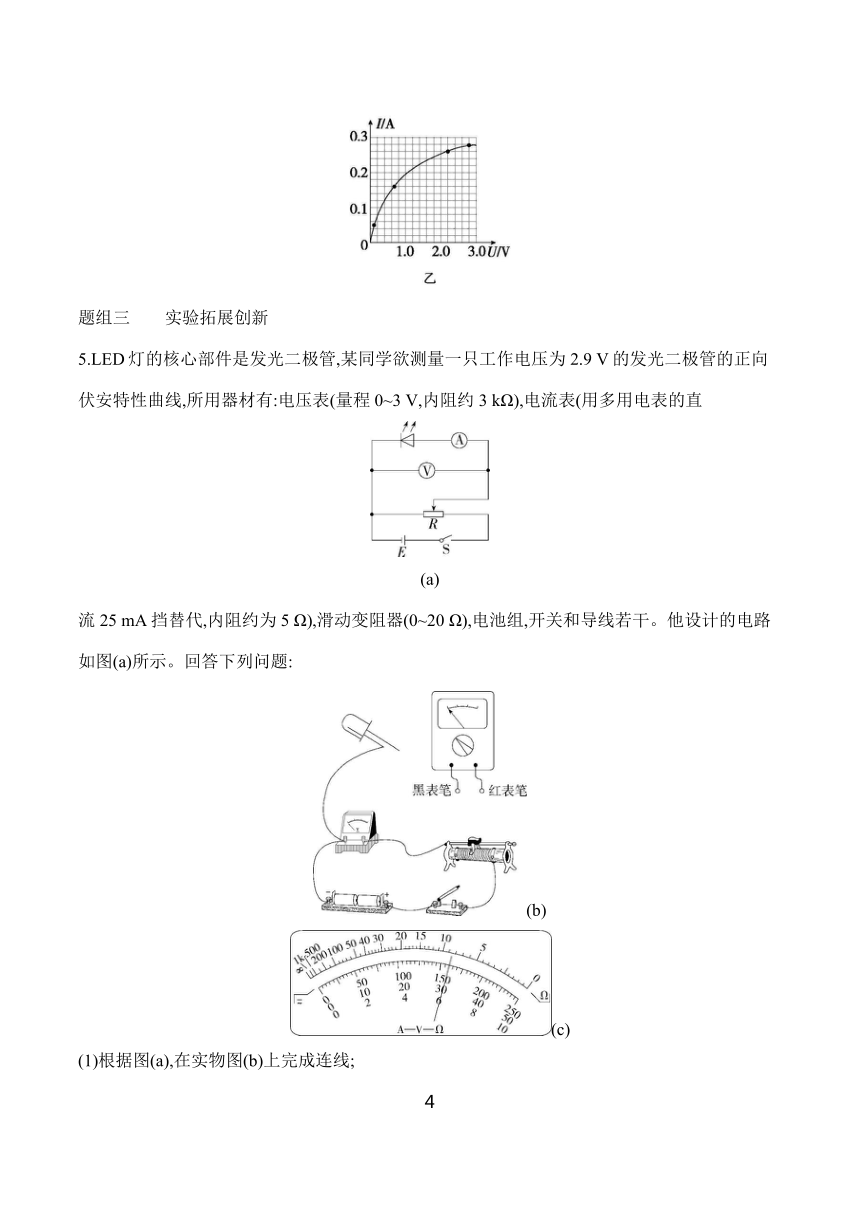

5.LED灯的核心部件是发光二极管,某同学欲测量一只工作电压为2.9 V的发光二极管的正向伏安特性曲线,所用器材有:电压表(量程0~3 V,内阻约3 kΩ),电流表(用多用电表的直
(a)
流25 mA挡替代,内阻约为5 Ω),滑动变阻器(0~20 Ω),电池组,开关和导线若干。他设计的电路如图(a)所示。回答下列问题:
(b)
(c)
(1)根据图(a),在实物图(b)上完成连线;
(2)调节滑动变阻器的滑片至最　　端(选填“左”或“右”),将多用电表选择开关拨至直流25 mA挡,闭合开关S;
(3)某次测量中,多用电表示数如图(c),则通过二极管的电流为　　　　 mA;
(d)
(4)该同学得到的正向伏安特性曲线如图(d)所示。由曲线可知,随着两端电压的增加,二极管的正向电阻　　　　(选填“增大”“减小”或“不变”);当两端电压为2.9 V时,正向电阻为　　　　 kΩ(结果保留两位有效数字);
答案与分层梯度式解析
5　实验:描绘I-U特性曲线
基础过关练
1.答案　A　D　E
解析　由题意可知,小灯泡的额定电流为0.5 A,正常发光时的电阻为10 Ω,则它两端的电压U=IR=0.5×10 V=5 V,故电流表应选择D,电压表应选择A;实验要求电压从零开始变化,滑动变阻器应采用分压式接法,为方便实验操作,滑动变阻器应选择E。
2.答案　(1)图见解析　(2)左　(3)B　(4)0.50
解析　(1)在“测绘小灯泡的伏安特性曲线”实验中,滑动变阻器采用分压式接法,电流表采用外接法。
(2)闭合开关前,滑动变阻器与小灯泡并联部分的电阻应该为零,故滑动变阻器的滑片应该在最左端。
(3)为了减小温度对灯泡电阻的影响,移动滑动变阻器的滑片,读取电压表和电流表数据后,立即断开开关,移动滑动变阻器的滑片,再闭合开关,再读取,再立即断开开关,故选B。
(4)电流表选用的量程为0~0.6 A,分度值为0.02 A,所以读数为0.50 A。
3.答案　(1) R2　串　(2)图见解析　(3)增大
解析　(1)小灯泡的额定电压为3.8 V,电压表量程0~2 V,则电压表需要与定值电阻R2串联,串联后电压表量程为0~4 V。
(2)待测灯泡电阻Rx≈= Ω≈11.9 Ω,由于RV Rx,因此选择电流表外接法,电路图如图所示。
(3)在I-U图像中,图线上的点与坐标原点连线的斜率为电阻的倒数,由题图乙可知,随着小灯泡两端电压增大,灯丝的电阻增大。
4.答案　(1)B　(2)8.5 Ω
解析　(1)小灯泡的电阻约为R灯==11.25 Ω,由于小灯泡的额定电流I=≈0.27 A=270 mA,故电流表选择A1,而电压表、电流表的内阻满足= Ω≈55 Ω>R灯,故选择电流表外接法,题干中要求灯泡两端的电压由零开始逐渐变大,故滑动变阻器采用分压式接法。故选B。
(2)由乙图可知,当流过灯泡的电流为0.26 A时,灯泡两端的电压为2.2 V,故此时灯泡的电阻R=≈8.5 Ω。
5.答案　(1)图见解析　(2)左　(3)16.0(15.8~16.2均可)　(4)减小　0.15(0.14~0.16均可)
解析　(1)根据多用电表红黑表笔的接法“红进黑出”可知,黑表笔接二极管正极,红表笔接滑动变阻器上接线柱,滑动变阻器采用分压式接法,则连线如图所示:
(2)为保护电路,开关闭合前需将滑动变阻器的滑片置于最左端;
(3)多用电表所选量程为0~25 mA,由题图(c)可知,则通过二极管的电流为16.0 mA;
(4)I-U图像中,图线上的点与坐标原点连线的斜率表示电阻的倒数,由题图(d)可知,随着电压的增加,图线上的点与原点连线的斜率逐渐增大,则二极管的电阻逐渐减小;当二极管两端电压为2.9 V时,通过二极管的电流为19.5 mA,则电阻大小为R=≈0.15 kΩ。
