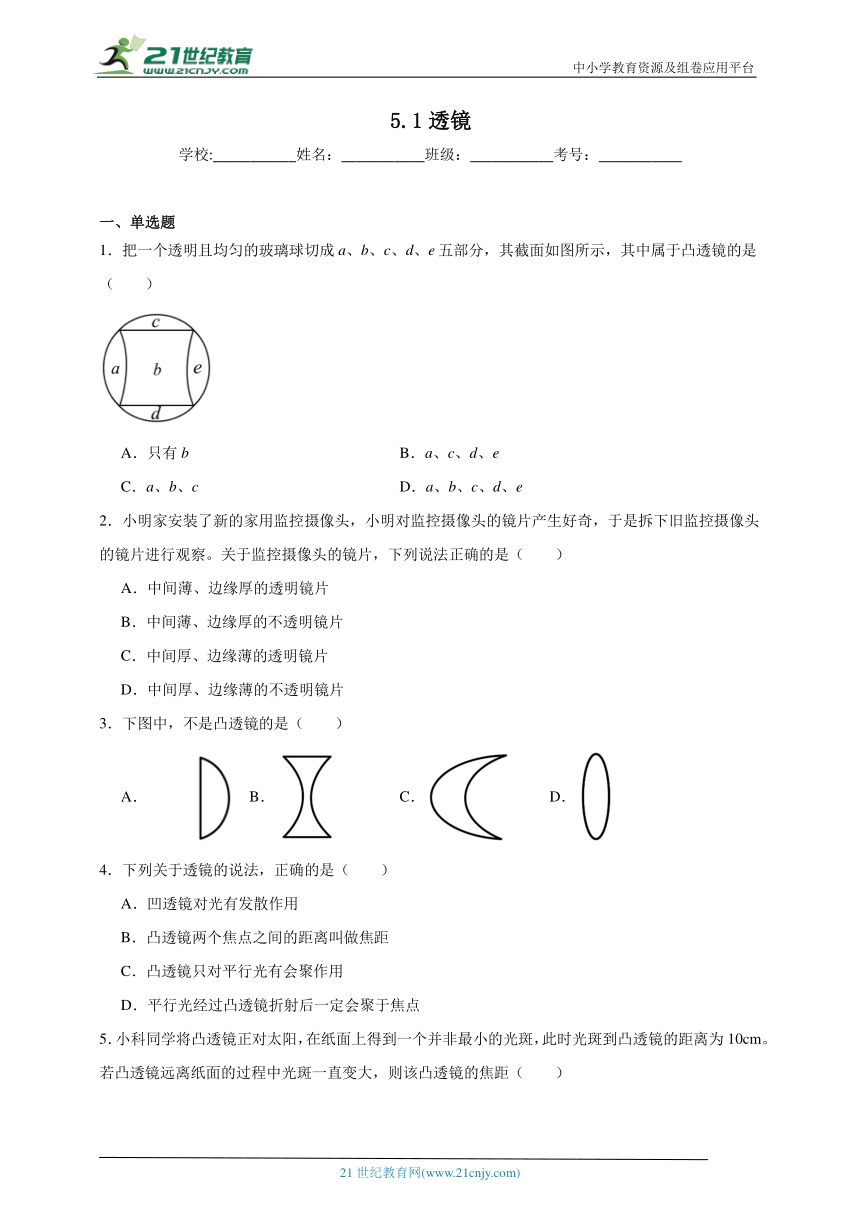

5.1透镜
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．把一个透明且均匀的玻璃球切成a、b、c、d、e五部分，其截面如图所示，其中属于凸透镜的是（　　）

A．只有b B．a、c、d、e
C．a、b、c D．a、b、c、d、e
2．小明家安装了新的家用监控摄像头，小明对监控摄像头的镜片产生好奇，于是拆下旧监控摄像头的镜片进行观察。关于监控摄像头的镜片，下列说法正确的是（　　）
A．中间薄、边缘厚的透明镜片
B．中间薄、边缘厚的不透明镜片
C．中间厚、边缘薄的透明镜片
D．中间厚、边缘薄的不透明镜片
3．下图中，不是凸透镜的是（　　）
A． B． C． D．
4．下列关于透镜的说法，正确的是（　　）
A．凹透镜对光有发散作用
B．凸透镜两个焦点之间的距离叫做焦距
C．凸透镜只对平行光有会聚作用
D．平行光经过凸透镜折射后一定会聚于焦点

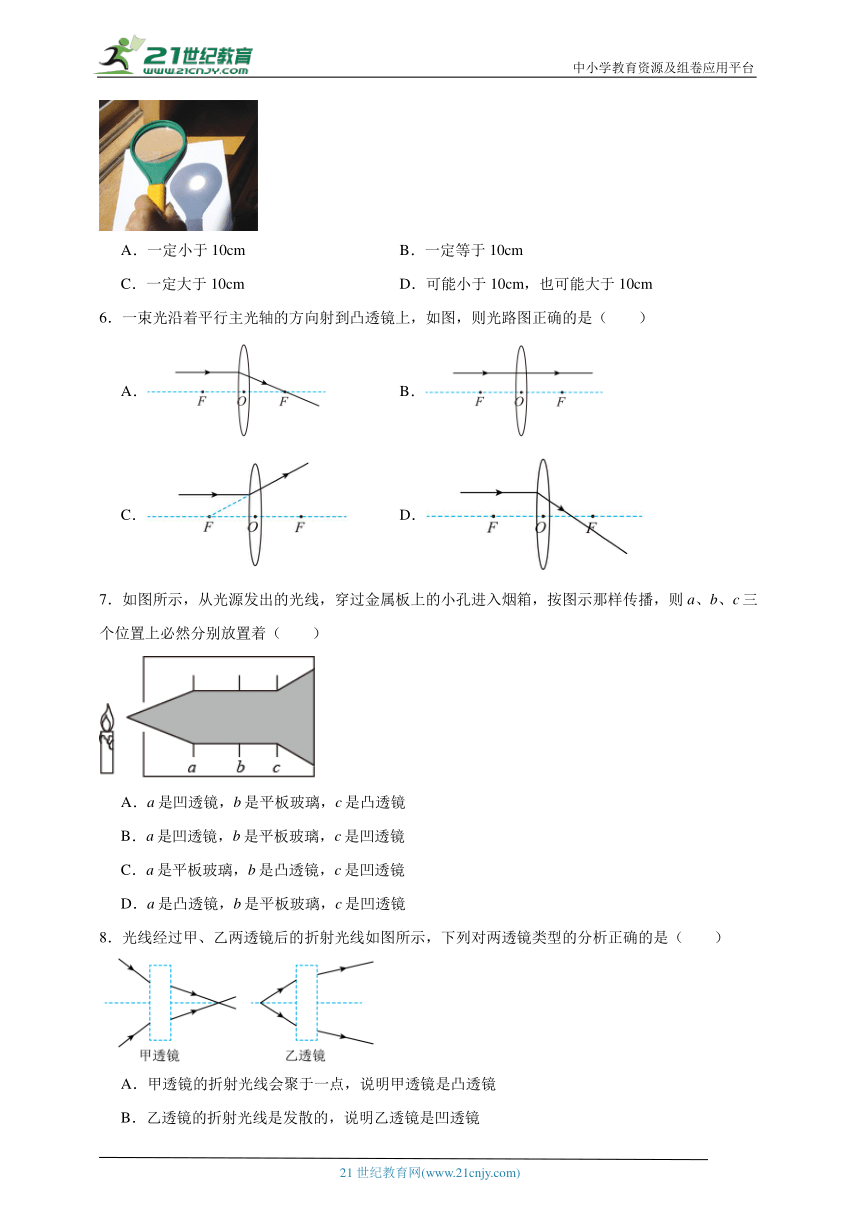

5．小科同学将凸透镜正对太阳，在纸面上得到一个并非最小的光斑，此时光斑到凸透镜的距离为10cm。若凸透镜远离纸面的过程中光斑一直变大，则该凸透镜的焦距（　　）
A．一定小于10cm B．一定等于10cm
C．一定大于10cm D．可能小于10cm，也可能大于10cm
6．一束光沿着平行主光轴的方向射到凸透镜上，如图，则光路图正确的是（　　）
A． B．
C． D．
7．如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（　　）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜
8．光线经过甲、乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是（　　）

A．甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜
B．乙透镜的折射光线是发散的，说明乙透镜是凹透镜
C．甲透镜的折射光线比入射光线更向主光轴靠拢，说明甲透镜是凸透镜
D．乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜
二、填空题

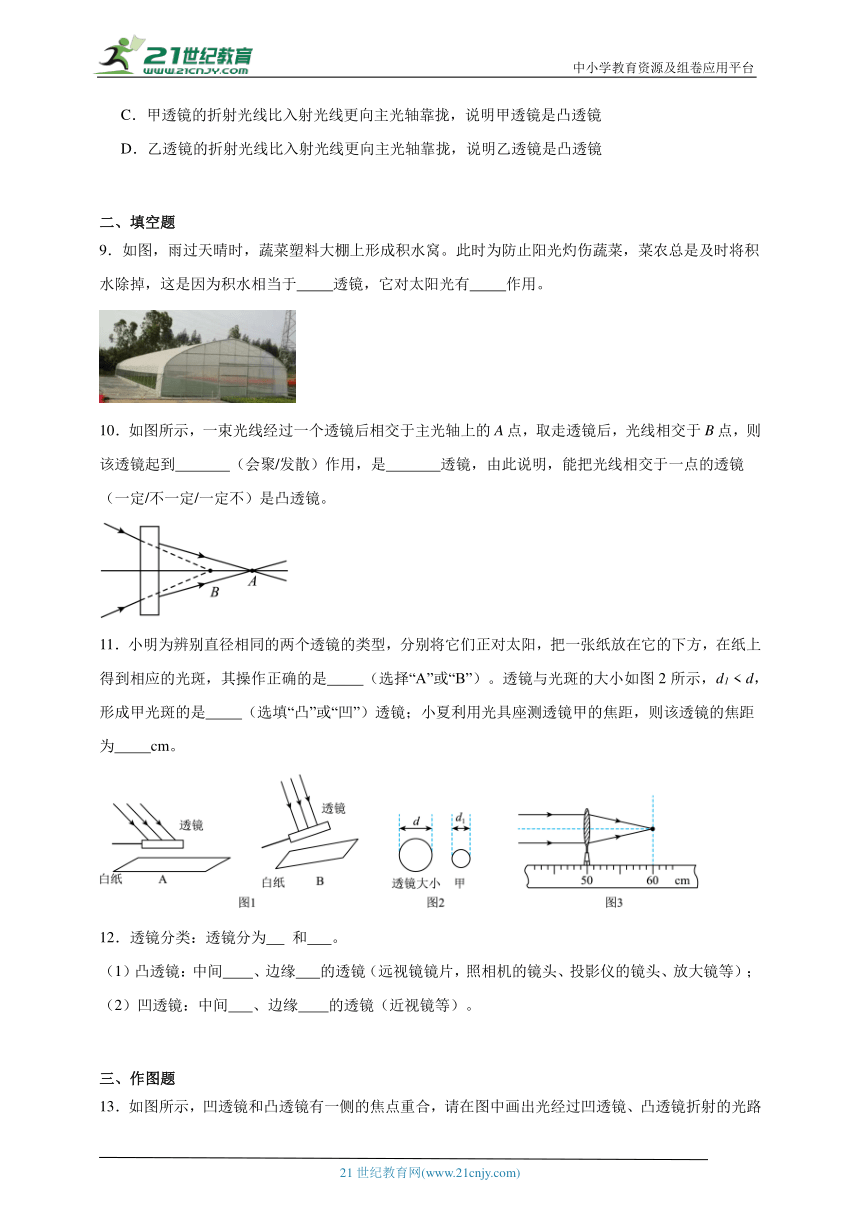

9．如图，雨过天晴时，蔬菜塑料大棚上形成积水窝。此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为积水相当于 透镜，它对太阳光有 作用。
10．如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到 （会聚/发散）作用，是 透镜，由此说明，能把光线相交于一点的透镜 （一定/不一定/一定不）是凸透镜。

11．小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，其操作正确的是 （选择“A”或“B”）。透镜与光斑的大小如图2所示，d1 < d，形成甲光斑的是 （选填“凸”或“凹”）透镜；小夏利用光具座测透镜甲的焦距，则该透镜的焦距为 cm。
12．透镜分类：透镜分为 和 。
（1）凸透镜：中间 、边缘 的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）；
（2）凹透镜：中间 、边缘 的透镜（近视镜等）。
三、作图题

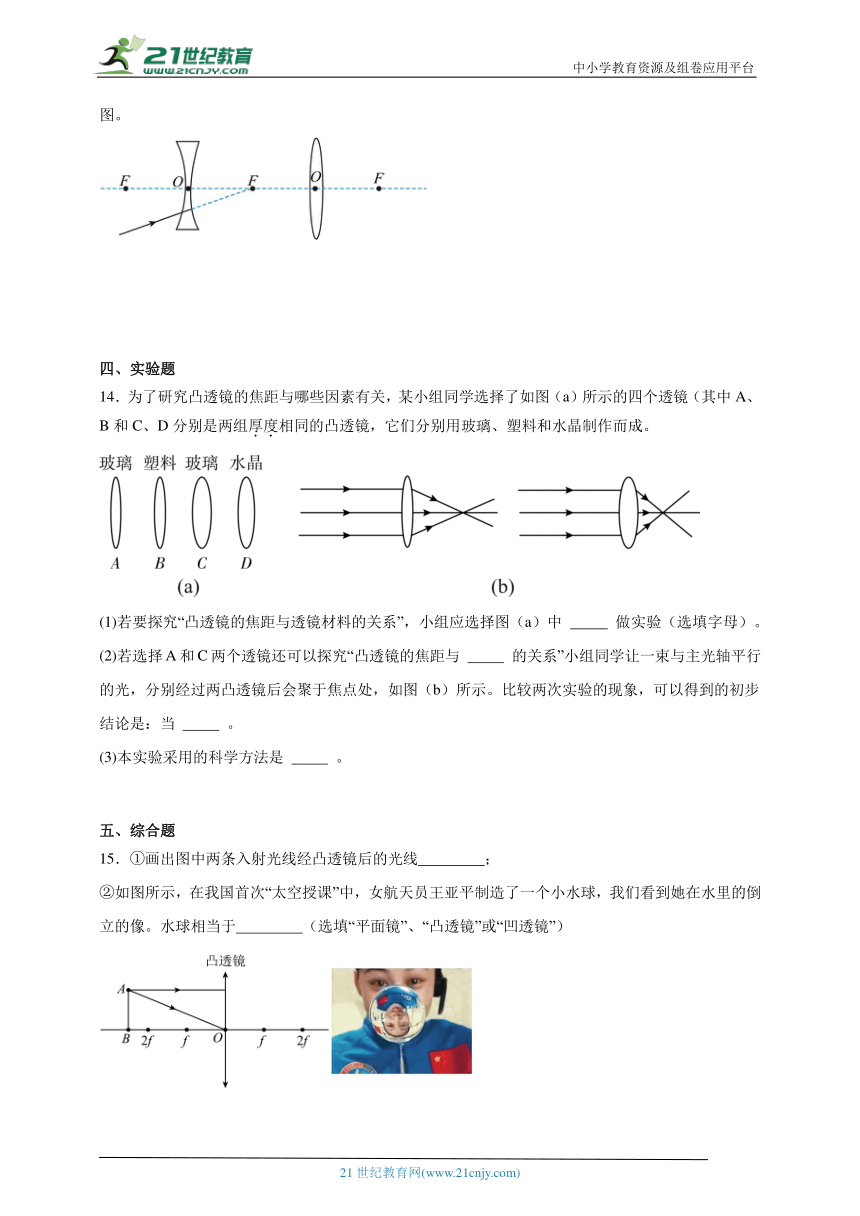

13．如图所示，凹透镜和凸透镜有一侧的焦点重合，请在图中画出光经过凹透镜、凸透镜折射的光路图。
四、实验题
14．为了研究凸透镜的焦距与哪些因素有关，某小组同学选择了如图（a）所示的四个透镜（其中A、B和C、D分别是两组厚度相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成。
(1)若要探究“凸透镜的焦距与透镜材料的关系”，小组应选择图（a）中 做实验（选填字母）。
(2)若选择A和C两个透镜还可以探究“凸透镜的焦距与 的关系”小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图（b）所示。比较两次实验的现象，可以得到的初步结论是：当 。
(3)本实验采用的科学方法是 。
五、综合题
15．①画出图中两条入射光线经凸透镜后的光线 ；
②如图所示，在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到她在水里的倒立的像。水球相当于 （选填“平面镜”、“凸透镜”或“凹透镜”）
《5.1透镜》参考答案
题号 1 2 3 4 5 6 7 8
答案 B C B A A A D D
1．B
【详解】由图知：玻璃a、c、e、d都是中间厚，边缘薄，是凸透镜，能使光线会聚，而玻璃b是中间薄，边缘厚，是凹透镜，能使光线发散，故ACD不符合题意，故B符合题意。
故选B。
2．C
【详解】监控摄像头相当于一个凸透镜，凸透镜是中间厚、边缘薄的透明镜片。故ABD错误，C正确。
故选C。
3．B
【详解】ACD．凸透镜是中间厚，边缘薄的一种透镜，ACD中的透镜中间厚，边缘薄，是凸透镜，故ACD不符合题意；
B．该透镜中间薄，边缘厚，是凹透镜，故B符合题意；
故选B。
4．A
【详解】A．凹透镜对所有光线有发散作用，故A正确；
B．凸透镜的焦点到光心的距离为焦距，而不是两个焦点之间的距离叫做焦距，故B错误；
C．凸透镜对所有光有会聚作用，不单指对平行光，故C错误；
D．只有平行于主光轴的光线经凸透镜折射后才会聚于焦点，故D错误。
故选A。
5．A
【详解】将凸透镜正对太阳，在纸面上得到一个最小的光斑时，这个最小的光斑是凸透镜的焦点，而此时在纸面上得到一个并非最小的光斑，且凸透镜远离纸面的过程中光斑一直变大，说明凸透镜的焦距小于光斑到凸透镜的距离，即焦距小于10cm。
故选A。
6．A
【详解】凸透镜对光有会聚作用；入射光线平行于主光轴，则折射光线过焦点，故A符合题意，BCD不符合题意。
故选A。
7．D
【详解】a处会聚光线，是凸透镜，b处没有改变光线方向，是平板玻璃，c处使光线发散，是凹透镜，故ABC不符合题意，D符合题意。
故选D。
8．D
【详解】凸透镜对光线有会聚作用，凹透镜对光线有发散作用。由图可知，光线经过甲之后，甲透镜的折射光线比入射光线更远离主光轴，折射光线推迟会聚了，说明甲应为凹透镜；光通过乙透镜后折射光线更向主光轴靠拢，折射光线会聚了，因此乙为凸透镜。故ABC错误，D正确。
故选D。
9． 凸 会聚
【详解】[1][2]雨过天晴时，蔬菜塑料大棚的积水窝形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，容易造成造成火灾。
10． 发散 凹 不一定
【详解】[1] [2] [3]放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜；由于凸透镜对光线有会聚作用，所以凸透镜可以将光线会聚于一点；但在此种情况下，会聚的入射光线经过凹透镜折射后也会会聚于一点，由此可知，能够使光线会聚于一点的不一定是凸透镜。
11． B 凸 10.0
【详解】[1]要辨别两个透镜的类型，应分别将它们正对太阳，即让凸透镜与太阳光垂直，由图可知，操作正确的是B。
[2]因为凸透镜对光线有会聚作用，凹透镜对光线有发散作用，所以根据图示可知，甲一定是对光线起了会聚作用，因此形成甲光斑的一定是凸透镜。
[3]由图知，该凸透镜的焦距
f = 60.0cm 50.0cm = 10.0cm
12． 凸透镜 凹透镜 厚 薄 薄 厚
【详解】[1][2]透镜分为凸透镜与凹透镜
（1）[3][4]根据凸透镜的定义可知，凸透镜对光线有会聚作用，其特点是中间厚，边缘薄的透镜。
（2）[5][6]根据凹透镜的定义可知，凹透镜对光线有发散作用，其特点是中间薄，边缘厚的透镜。
13．
【详解】凸透镜左右两侧各有一个焦点，且这两个焦点关于光心对称，同理凹透镜也是如此；已知凸透镜与凹透镜的一个焦点重合，则由图可知凹透镜的右焦点和凸透镜的左焦点重合。入射光线延长线过凹透镜虚焦点的光线，经过凹透镜折射后，折射光线平行于主光轴；平行于主光轴的光线，经过凸透镜折射后，折射光线过凸透镜的焦点，作图如下：
14． A、B或C、D 厚度 平行于主光轴的光，经过凸透镜折射后经过异侧焦点 控制变量法
【详解】(1)[1]探究焦距与材料的关系，则应保证除材料不同外，其他条件均相同，则应选择A、B或C、D。
(2)[2]A和C两个透镜材料相同，厚度不同，则可用于探究凸透镜焦距与厚度的关系。
[3]比较实验现象可知，平行于主光轴的光，经过凸透镜折射后经过异侧焦点。
(3)[4]每次控制一个条件不同，其他条件相同，采用的是控制变量法。
15． 凸透镜
【详解】①[1]如图，平行于主光轴的光线经过凸透镜折射后向主光轴方向偏折，并且会经过焦点射出；直接经过凸透镜光心的光线传播方向不变；画出图中两条入射光线经凸透镜后的光线如下图所示：
②[2][3]如图所示，凸透镜成倒立、缩小的实像，根据凸透镜成像特点可知，当物距大于二倍焦距时，凸透镜成倒立、缩小的实像。同时，图中水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜。
