人教版高中地理必修第一册第二章地球上的大气第二节大气受热过程和大气运动第3课时大气的水平运动——风课件

(共38张PPT)
第二章　地球上的大气
第二节　大气受热过程和大气运动
第3课时　大气的水平运动——风

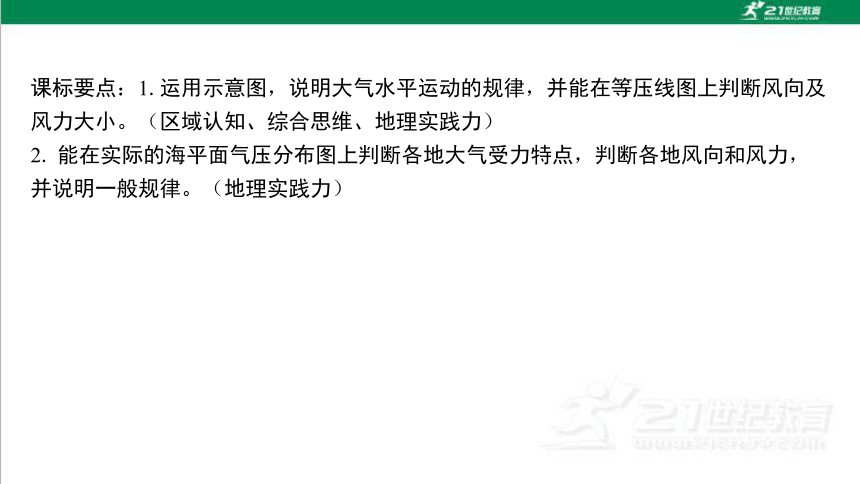

课标要点：1.运用示意图，说明大气水平运动的规律，并能在等压线图上判断风向及 风力大小。（区域认知、综合思维、地理实践力）
2. 能在实际的海平面气压分布图上判断各地大气受力特点，判断各地风向和风力， 并说明一般规律。（地理实践力）
第*页

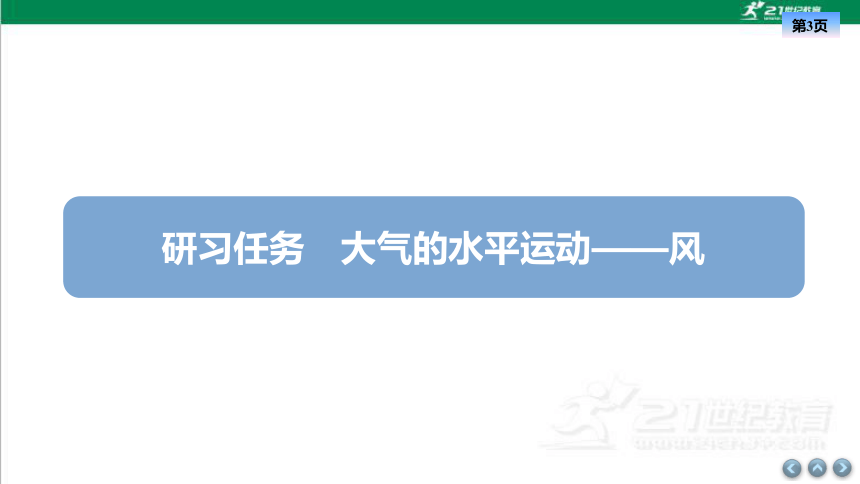

研习任务　大气的水平运动——风

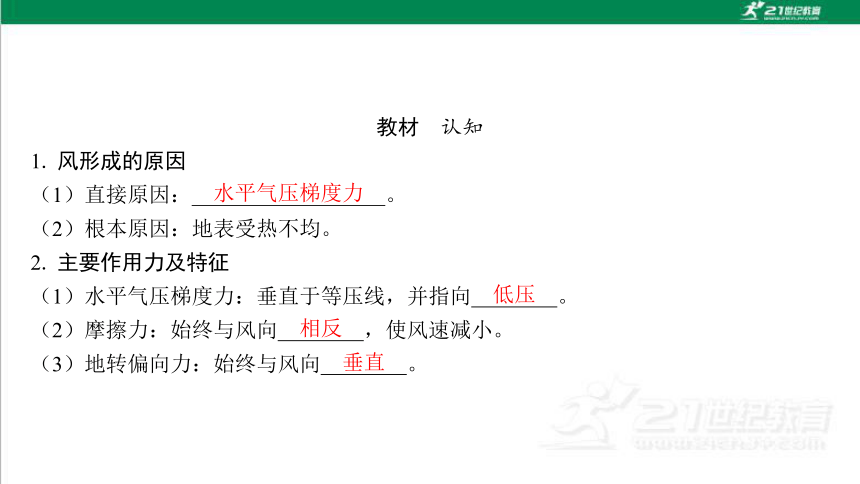

教材　认知
1. 风形成的原因
（1）直接原因： 。
（2）根本原因：地表受热不均。
2. 主要作用力及特征
（1）水平气压梯度力：垂直于等压线，并指向 。
（2）摩擦力：始终与风向 ，使风速减小。
（3）地转偏向力：始终与风向 。
水平气压梯度力　
低压　
相反　
垂直　

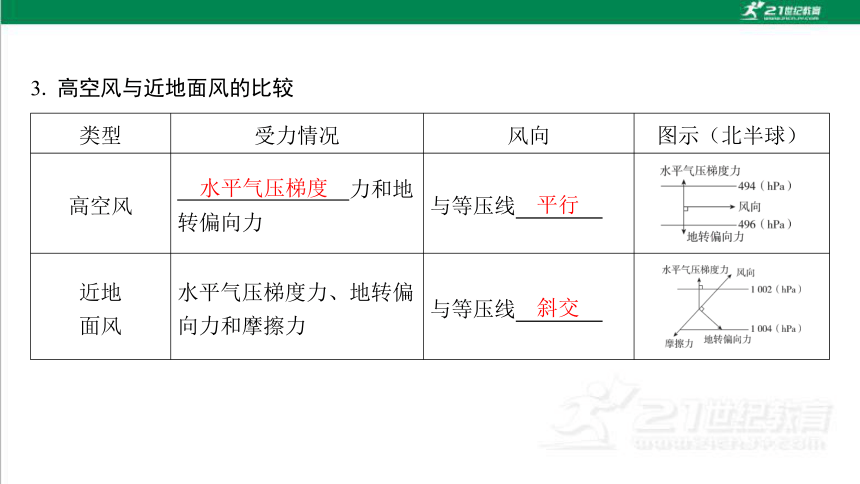

3. 高空风与近地面风的比较
类型 受力情况 风向 图示（北半球）
高空风 力和地 转偏向力 与等压线
近地
面风 水平气压梯度力、地转偏 向力和摩擦力 与等压线
水平气压梯度　
平行　
斜交　
深度　理解

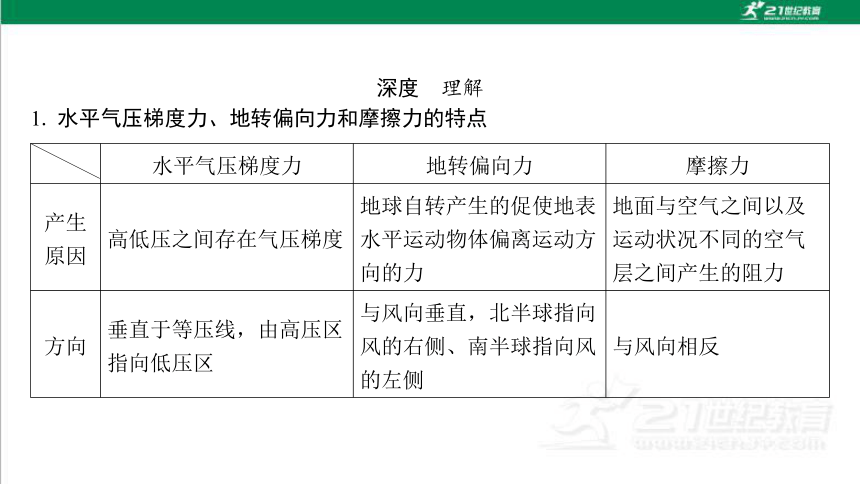

1. 水平气压梯度力、地转偏向力和摩擦力的特点
水平气压梯度力 地转偏向力 摩擦力
产生
原因 高低压之间存在气压梯度 地球自转产生的促使地表 水平运动物体偏离运动方 向的力 地面与空气之间以及 运动状况不同的空气 层之间产生的阻力
方向 垂直于等压线，由高压区 指向低压区 与风向垂直，北半球指向 风的右侧、南半球指向风 的左侧 与风向相反

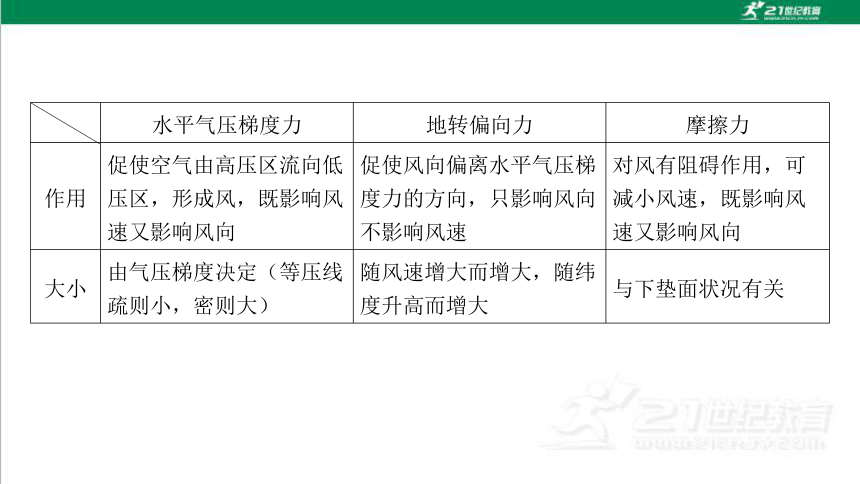

水平气压梯度力 地转偏向力 摩擦力
作用 促使空气由高压区流向低 压区，形成风，既影响风 速又影响风向 促使风向偏离水平气压梯 度力的方向，只影响风向 不影响风速 对风有阻碍作用，可 减小风速，既影响风 速又影响风向
大小 由气压梯度决定（等压线 疏则小，密则大） 随风速增大而增大，随纬 度升高而增大 与下垫面状况有关

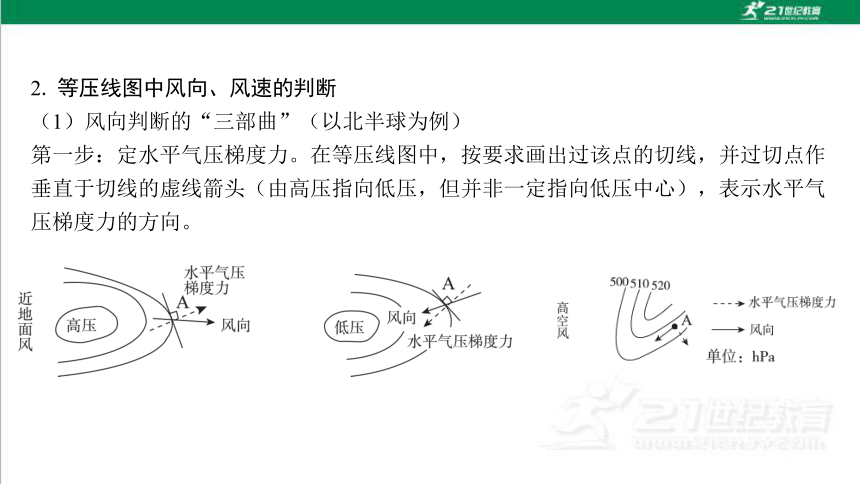

2. 等压线图中风向、风速的判断
（1）风向判断的“三部曲”（以北半球为例）
第一步：定水平气压梯度力。在等压线图中，按要求画出过该点的切线，并过切点作 垂直于切线的虚线箭头（由高压指向低压，但并非一定指向低压中心），表示水平气 压梯度力的方向。

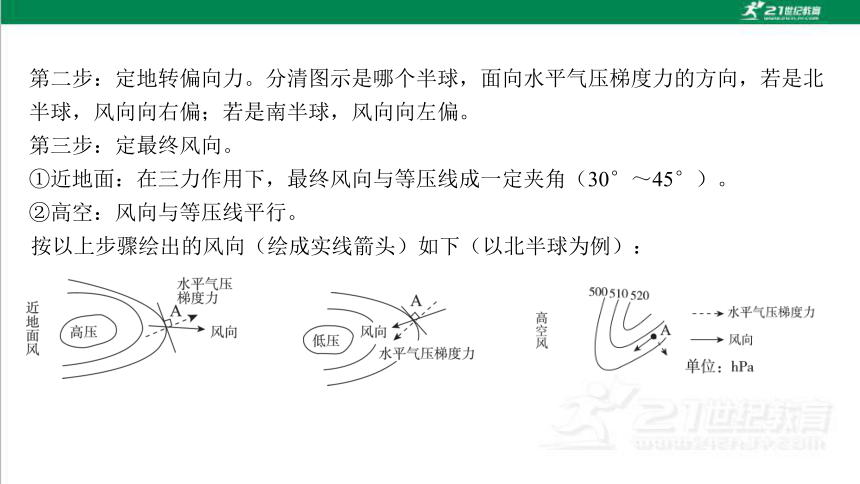

第二步：定地转偏向力。分清图示是哪个半球，面向水平气压梯度力的方向，若是北 半球，风向向右偏；若是南半球，风向向左偏。
第三步：定最终风向。
①近地面：在三力作用下，最终风向与等压线成一定夹角（30°～45°）。
②高空：风向与等压线平行。
按以上步骤绘出的风向（绘成实线箭头）如下（以北半球为例）：
（2）风速的判断
在同一幅等压线分布图上，等压线密集的地方，水平气压梯度力大，风速大；反之， 等压线稀疏的地方，水平气压梯度力小，风速小。

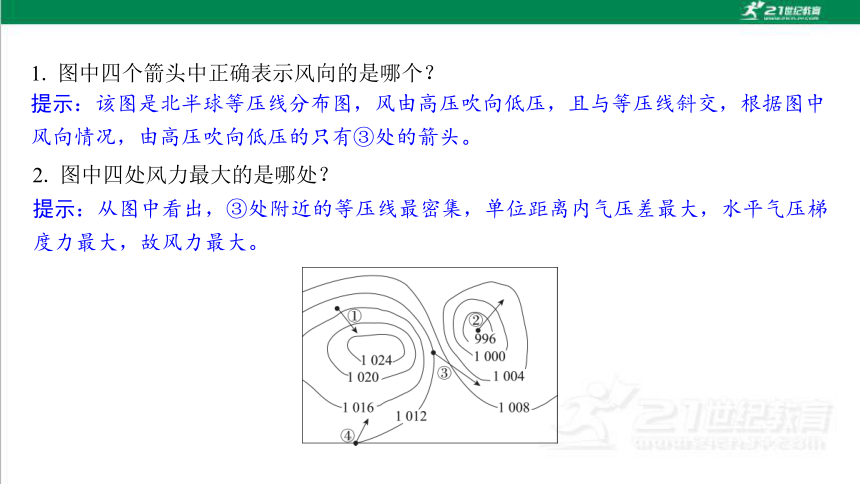

[思考]　读北半球某区域等压线分布图（单位：hPa），思考下列问题。
1. 图中四个箭头中正确表示风向的是哪个？
提示：该图是北半球等压线分布图，风由高压吹向低压，且与等压线斜交，根据图中 风向情况，由高压吹向低压的只有③处的箭头。
2. 图中四处风力最大的是哪处？
提示：从图中看出，③处附近的等压线最密集，单位距离内气压差最大，水平气压梯 度力最大，故风力最大。
素养　提升

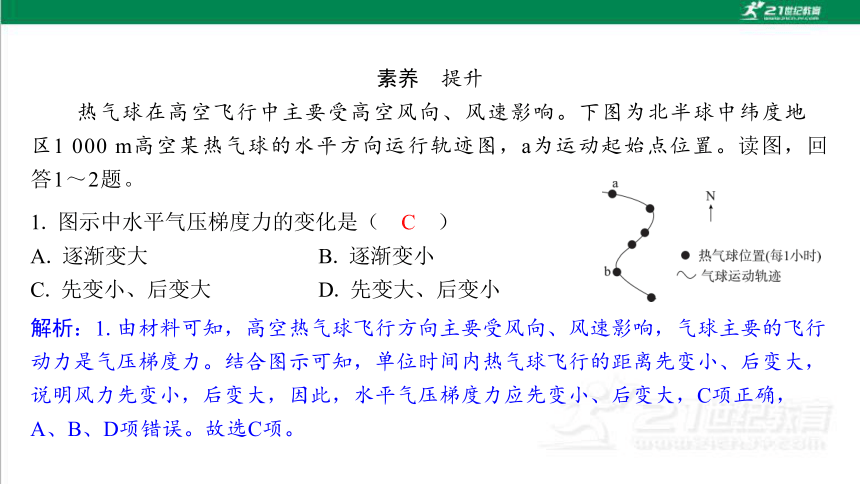

　　热气球在高空飞行中主要受高空风向、风速影响。下图为北半球中纬度地 区1 000 m高空某热气球的水平方向运行轨迹图，a为运动起始点位置。读图，回 答1～2题。
A. 逐渐变大 B. 逐渐变小
C. 先变小、后变大 D. 先变大、后变小
C
解析：1.由材料可知，高空热气球飞行方向主要受风向、风速影响，气球主要的飞行 动力是气压梯度力。结合图示可知，单位时间内热气球飞行的距离先变小、后变大， 说明风力先变小，后变大，因此，水平气压梯度力应先变小、后变大，C项正确， A、B、D项错误。故选C项。
A. 东北方 B. 东南方
C. 西北方 D. 西南方
解析：2.高空中没有摩擦力，风向主要受地转偏向力和水平气压梯度力的影响，高空 平衡时水平气压梯度力与风向相互垂直，地转偏向力也与风向垂直，且水平气压梯度 力与地转偏向力在一条直线上，由于北半球地转偏向力方向右偏，所以推断b位置是 水平气压梯度力指向左侧，与风向相垂直，在b点位置气球向东南方向运动，因此水 平气压梯度力大致指向东北方向，A项正确，B、C、D项错误。故选A项。
A
第*页
课时作业（十）　大气的水平运动——风
　　下图为北半球某地近地面气压（单位：hPa）分布示意图。读图，回答1～2题。
A. ① B. ② C. ③ D. ④
解析：1.根据所学知识，同一图中，等压线越密集，水平气压梯度力越大，风 力越大。四地中③地的等压线最密集，风力最大，C项正确、A、B、D项错误。 故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 偏北风 B. 偏东风
C. 偏南风 D. 偏西风
解析：2.由图可知，②地北侧气压值高，南侧气压值低，因此水平气压梯度力由高压 指向低压，且垂直于等压线，再根据北半球风向受地转偏向力的作用向右偏转，所以 ②地的风向为偏北风，A项正确，B、C、D项错误。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
　　下图为风形成示意图和北半球某区域近地面等压线分布图（单位：hPa）。读 图，回答3～4题。
图1
图2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. a表示地转偏向力，既改变风向又改变风速
B. b表示摩擦力，只改变风向不改变风速
C. c表示南半球近地面风向
D. d表示水平气压梯度力，既改变风向又改变风速
解析：3.据图1等压线数值可知，该图表示近地面风的形成，其中d垂直于等压线由高 压指向低压，应为水平气压梯度力，既能改变风向，也能改变风速，D项正确。地转 偏向力与风向垂直，因此a表示地转偏向力，只改变风向，不改变风速，A项错误。b 与风向相反，表示摩擦力，既改变风向又改变风速，B项错误。近地面的风向沿水平 气压梯度力方向偏转一定角度，与等压线斜交，因此c表示风向，其向右偏，因此为 北半球近地面的风向，C项错误。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
图1
A. A B. B C. C D. D
解析：4.由于该地位于北半球，图中A处风向在水平气压梯度力的基础上左偏，与题 意不符，A项错误；C处风向在水平气压梯度力的基础上右偏，风向正确，C项正确。 B、D处风向大致由气压低处吹向气压高处，与原动力——水平气压梯度力方向相 逆，B、D项错误。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
图2
　　燃放孔明灯是我国的传统习俗，冉冉升起的孔明灯寄托了人们美好的愿望。下图 为我国某地等压线分布图。读图，回答5～6题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 甲地 B. 乙地
C. 丙地 D. 丁地
解析：5.根据所学知识，等压线越密集，水平气压梯度力越大，风速就越大。由图可 知，丁地的等压线最密集，风速最大，受风速影响，孔明灯水平方向移动速度最快， D项正确，A、B、C项错误。故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 向南 B. 向北
C. 向东 D. 向西
解析：6.由图可知，丙地位于高压中心的东南侧，根据所学知识，丙地水平气压梯度 力由高压指向低压，即水平气压梯度力的方向指向东南，由于我国地处北半球，因此 风向在地转偏向力作用下向右偏，再结合摩擦力的作用下，丙地近地面吹北风，孔明 灯受北风的影响有可能向南飞行，A项正确，B、C、D项错误。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
　　下图为北半球某地等压面的垂直剖面图，图中①和②的高度均为7 000米高空。 读图，回答7～9题。
A. ① B. ② C. ③ D. ④
解析：7.近地面气压高于高空气压，排除①②，A、B项错误。③④相比，③地等压 面上凸，为高压，④为低压，C项正确，D项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. ①＜②，③＞④ B. ①＜②，③＜④
C. ①＞②，③＜④ D. ①＞②，③＞④
解析：8.由图可知，在近地面水平方向上，④地等压面间距较小，说明单位水平距离 的气压梯度④地大于③地，所以风力③＜④，A、D项错误。同理，在高空水平方向 上，②地等压面间距较小，说明单位水平距离内②地的气压变化较①地更大，所以② 地的气压梯度更大，风力更大，风力①＜②，B项正确，C项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 偏南风 B. 偏西风
C. 偏北风 D. 偏东风
解析：9.海拔越高，气压越低，结合图示方向信息，②处南侧气压较低，其水平气压 梯度力指向南方，②位于北半球高空，风受水平气压梯度力以及地转偏向力的共同影 响，风最终相对于水平气压梯度力的方向向右偏转约90°，风与等压线平行，所以风 为偏东风，D项正确，A、B、C项错误。故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
　　我国一海滨城市背靠丘陵，某日海陆风明显。下图示意当日该市不同高度的风随 时间的变化。读图，回答10～11题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 1时 B. 7时
C. 13时 D. 19时
解析：10.氦气的密度小于空气的密度，故释放气球后气球在垂直方向上会上漂，在 水平方向上会受大气的水平运动风的影响，观测它在1千米高度以下先向北漂，近地 面应是刮南风，然后逐渐转向西南，到高空应逐渐转变为东北风，由图可知，13时 时，近地面刮南风，到高空逐渐转变为东北风，C项正确；1时、7时、19时和该风向 不对应，A、B、D项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 北高南低，梯度大
B. 北高南低，梯度小
C. 南高北低，梯度大
D. 南高北低，梯度小
解析：11.材料中显示该地某日海陆风明显，说明当日该市所处的气压梯度力较 弱，如果气压梯度力较强，则当地盛行风强于海陆风，则海陆风不明显，海拔 越高受地面的海陆热力性质影响越小，受当地一般的盛行风影响大，由图知在 高度500 m以上偏北风势力强，当地气压场为北高南低，梯度小，B项正确， A、C、D项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
　　读亚洲东部及太平洋地区某时刻近地面等压线分布图（单位：hPa），回答12～ 14题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 甲 B. 乙 C. 丙 D. 丁
解析：12.读图可知，甲的气压值在1022.5 hPa～1 025 hPa之间，乙的气压值在997.5 hPa～1 000 hPa之间，丙的气压值在1 000 hPa～1 002.5 hPa之间，丁的气压值在1 012.5 hPa～1 015 hPa之间，气压值最低的是乙。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 上海 B. 天津
C. 重庆 D. 哈尔滨
解析：13.在同一幅等压线图中，等压线越密集，风力越大。图中四个城市中，哈尔 滨所在位置等压线最密集，所以风力最大的是哈尔滨，D项正确，A、B、C项错误。 故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A. 偏南风 B. 偏西风
C. 偏东风 D. 偏北风
解析：14.哈尔滨处在低压中心的东侧，水平气压梯度力垂直于等压线，由高压指向 低压，故水平气压梯度力指向西南方向，北半球地转偏向力向右偏，故风向为偏西 风，B项正确，A、C、D项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
15. 读北半球某地等压面分布示意图，回答下列问题。
解析：（1）读图可知，A地中心气压值大于四周，因此A地为高压中心，高压中心气 流下沉运动，多晴朗天气。
高
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
解析：（2）过西安作水平气压梯度力，垂直于等压线，由高压指向低压，北半球近 地面气流受水平气压梯度力、地转偏向力、摩擦力影响，在水平气压梯度力的基础 上，风向右偏大约45°，为西北风（偏北风）。
西北风（偏北风）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
解析：（3）等压线越密集，说明水平气压梯度力越大，风力越大。读图可知，北京 比东京等压线更密集，水平气压梯度力大，风力较大，所以北京与东京相比，风力较 大的是北京。
北京
等压线密集，水平
气压梯度力大
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16. 读北半球某区域等压线分布图，回答下列问题。
解析：（1）①处为低压中心，近地面气压低，气温较高，盛行上升气流。②处为高 压中心，近地面气温较低，盛行下沉气流。
①
近地面气压低时气温高，多
上升气流
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
解析：（2）在同一幅等压线图中，等压线越密集，气压梯度越大，风力越大，图中 A、C两处相比而言，A处等压线更为密集，水平气压梯度力更大，风力更为强劲。
A
等压线密集，水平气压梯度力大
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
