人教版高中地理必修第一册第一章宇宙中的地球第四节地球的圈层结构课件

(共50张PPT)
第一章　宇宙中的地球
第四节　地球的圈层结构

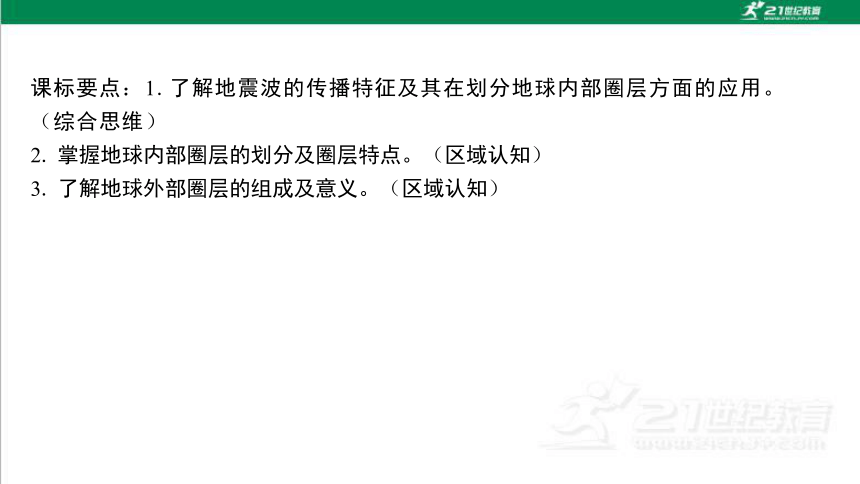

课标要点：1.了解地震波的传播特征及其在划分地球内部圈层方面的应用。 （综合思维）
2. 掌握地球内部圈层的划分及圈层特点。（区域认知）
3. 了解地球外部圈层的组成及意义。（区域认知）
第*页
研习任务一　地球的内部圈层结构
教材　认知

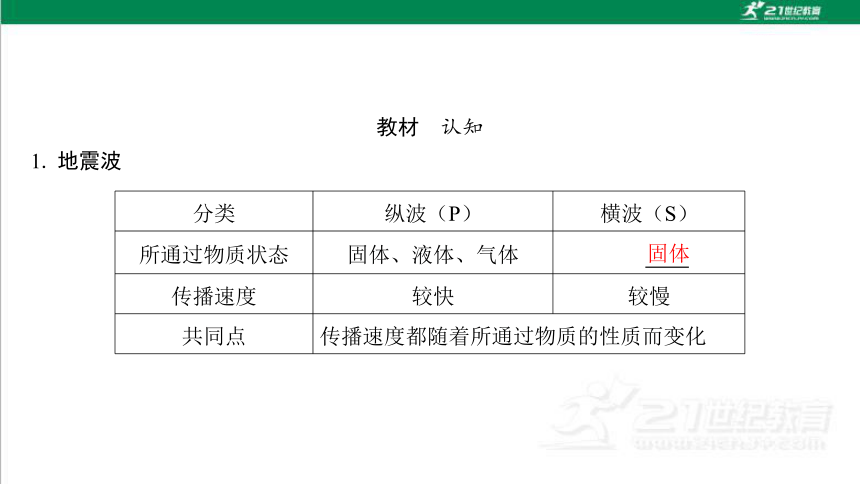

1. 地震波
分类 纵波（P） 横波（S）
所通过物质状态 固体、液体、气体
传播速度 较快 较慢
共同点 传播速度都随着所通过物质的性质而变化
固体

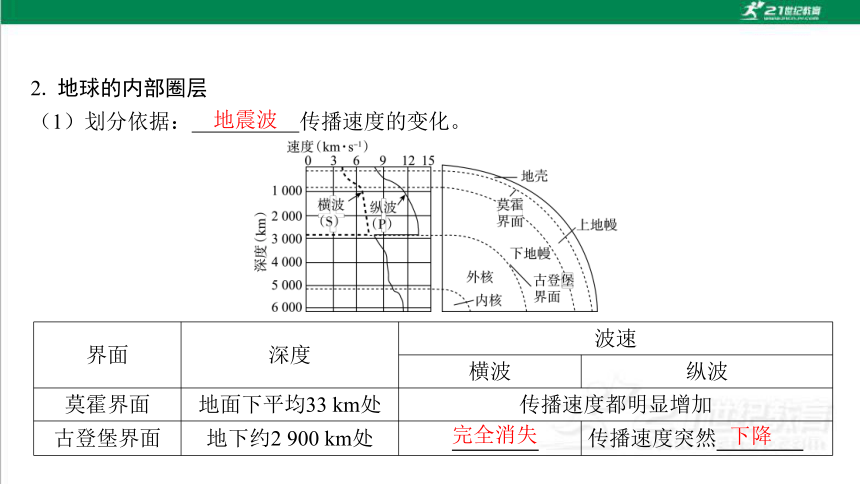

2. 地球的内部圈层
（1）划分依据： 传播速度的变化。
地震波　
界面 深度 波速
横波 纵波
莫霍界面 地面下平均33 km处 传播速度都明显增加
古登堡界面 地下约2 900 km处 传播速度突然
完全消失
下降　

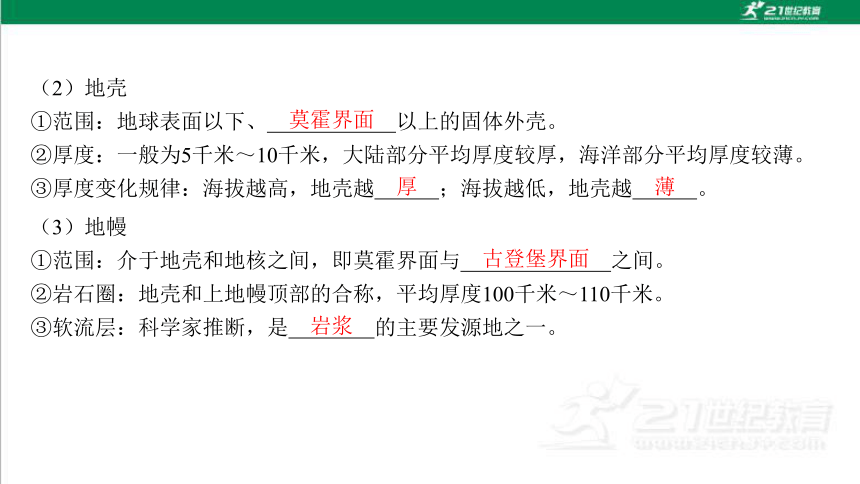

（2）地壳
①范围：地球表面以下、 以上的固体外壳。
②厚度：一般为5千米～10千米，大陆部分平均厚度较厚，海洋部分平均厚度较薄。
③厚度变化规律：海拔越高，地壳越 ；海拔越低，地壳越 。
莫霍界面　
厚　
薄　
（3）地幔
①范围：介于地壳和地核之间，即莫霍界面与 之间。
②岩石圈：地壳和上地幔顶部的合称，平均厚度100千米～110千米。
③软流层：科学家推断，是 的主要发源地之一。
古登堡界面　
岩浆　
古登堡界面　
深度　理解

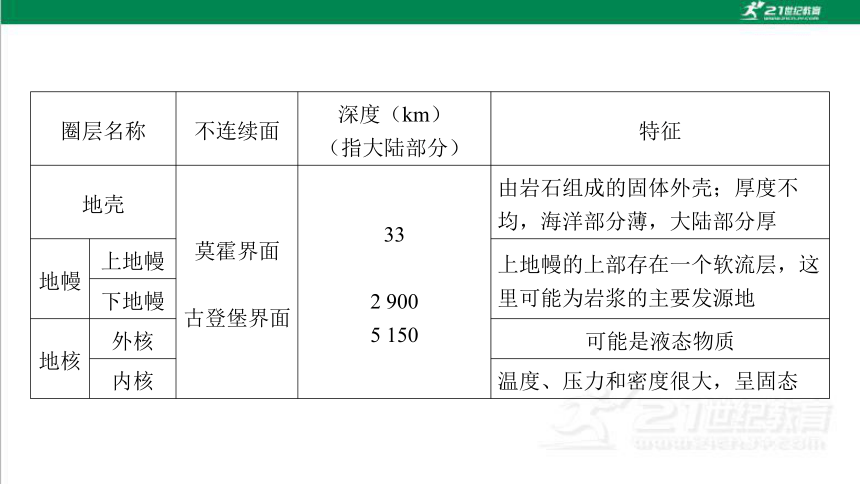

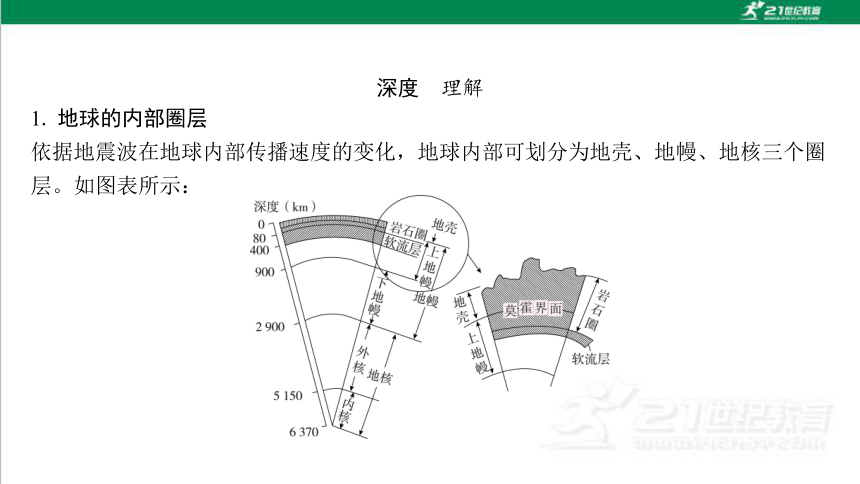

1. 地球的内部圈层
依据地震波在地球内部传播速度的变化，地球内部可划分为地壳、地幔、地核三个圈 层。如图表所示：
圈层名称 不连续面 深度（km） （指大陆部分） 特征
地壳 莫霍界面
古登堡界面 33
2 900
5 150 由岩石组成的固体外壳；厚度不均，海洋部分薄，大陆部分厚
地幔 上地幔 上地幔的上部存在一个软流层，这里可能为岩浆的主要发源地
下地幔
地核 外核 可能是液态物质
内核 温度、压力和密度很大，呈固态

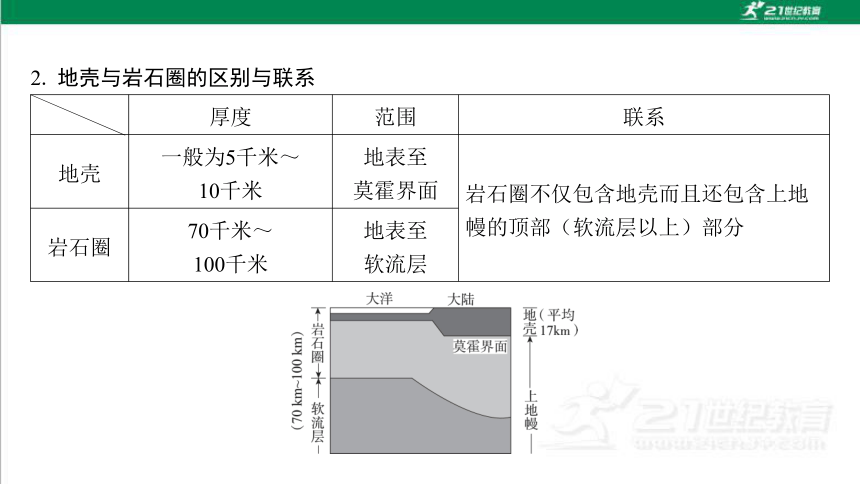

2. 地壳与岩石圈的区别与联系
厚度 范围 联系
地壳 一般为5千米～
10千米 地表至
莫霍界面 岩石圈不仅包含地壳而且还包含上地 幔的顶部（软流层以上）部分
岩石圈 70千米～
100千米 地表至
软流层

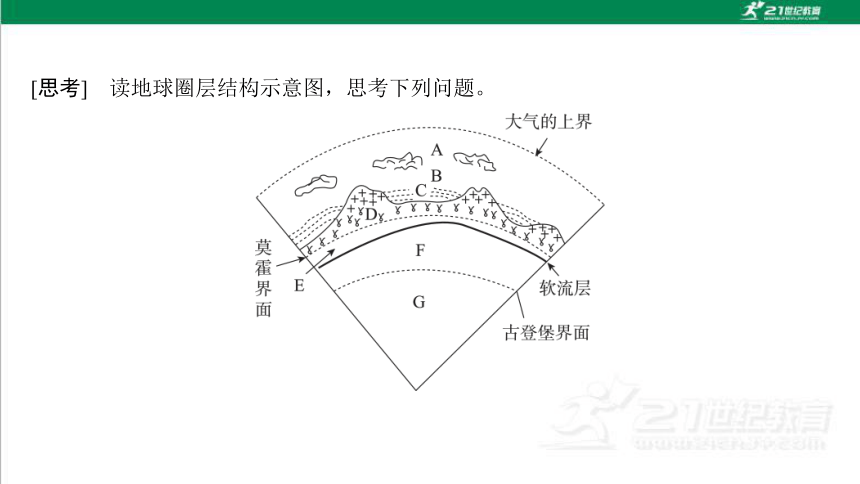

[思考]　读地球圈层结构示意图，思考下列问题。
提示：在地幔上部存在一个软流层，是岩浆的主要发源地。
×
×
√
×
素养　提升
　　2023年9月18日21时21分，我国东海海域发生了里氏6.4级地震，震源深度为170 km，福建、浙江等地有震感，此次地震未造成人员伤亡。下图为地球内部圈层结构 图。读图，回答1～3题。
A. 地壳 B. 地幔 C. 外核 D. 内核
解析：1.根据材料信息可知，我国东海海域发生了里氏6.4级地震，震源深度为170 km，地幔位于莫霍界面以下，厚度为2 800 km，因此，该地震震源位于地幔，B项正 确，排除A、C、D项。故选B项。
B
A. 先上下颠簸，后左右摇晃
B. 先左右摇晃，后上下颠簸
C. 只有上下颠簸
D. 只有左右摇晃
解析：2.根据所学知识，横波可以穿越固态物质，纵波可以穿越固态、液态、气态物 质，因此在震中海域附近捕鱼时，只有纵波穿越，因此人们感受到只有上下颠簸，C 项正确，排除A、B、D项。故选C项。
C
A. 地震等级小，破坏力小
B. 营救措施得当，撤退及时
C. 海域人口及建筑物稀少
D. 震源深度大，地面破坏小
解析：3.根据所学知识可知，海域位置对比陆域来讲，人口和建筑物较少，因此地震 发生时造成的人员伤亡较少，C项正确；海域地震等级并不一定较小，排除A项；海 域位置由于远离陆地，营救并不及时，排除B项；海域地震并不一定震源深度大，排 除D项。故选C项。
C
第*页
研习任务二　地球的外部圈层结构
教材　认知
1. 大气圈
（1）组成：包裹地球的气体层，主要成分是氮气和氧气。
（2）意义：大气圈笼罩着地球，使得地球上的温度变化和缓，同时提供了生物 生存所需的 。大气圈中的 、云、雨、 等天气现象，与人 类息息相关。
氧气　
风　
雪　
2. 水圈
（1）组成：其主体是 ，还包括陆地上的河流、湖泊、 、冰川、地 下水等。
（2）意义：水是最活跃的自然环境要素之一，在地球表面物质迁移和能量转换中起 着十分重要的作用，是人类和其他生物 和发展所不可或缺的。
3. 生物圈
（1）含义：是 及其 的总称。
（2）意义：生物从环境中获取 和 ，同时也在促进太阳能转化、改 变大气圈和水圈组成、改造地表 等方面起着重要作用。
海洋　
沼泽　
生存　
地球表层生物　
生存环境　
物质　
能量　
形态　
深度　理解
生物圈的特殊性
（1）组成成分特殊：生物圈由所有生物和它们的生存环境组成，是唯一有生命存在 的有机圈层，也是最活跃的圈层。
（2）空间分布范围特殊：生物圈占有大气圈的底部、水圈的全部和岩石圈的上部， 是唯一不占独立空间的圈层。如图所示：
[思考]　阅读材料，思考下列问题。
　　冰岛气象局2023年12月18日晚宣布，该国西南部雷克雅内斯半岛上的一座火山喷 发。火山喷发地点位于格林达维克镇东北约三、四千米处，喷发始于当地时间18日22 时17分（北京时间19日6时17分），此前1小时左右该地区发生了一系列地震。
1. 火山喷发形成的蒸汽柱联系的地球圈层是什么？
提示：1.岩石圈和大气圈。
2. 火山喷发物进入大气后，会形成火山灰，指出火山灰在地球圈层结构中的物质迁 移顺序。
提示：2.大气圈→水圈、生物圈→岩石圈。
素养　提升
　　（2024·河南信阳联考）下图为四大圈层位置示意图，其中C圈层是一个连续的但 不规则的圈层。读图，回答1～2题。
A. 大气圈、岩石圈、水圈、生物圈
B. 岩石圈、生物圈、水圈、大气圈
C. 生物圈、岩石圈、水圈、大气圈
D. 大气圈、岩石圈、生物圈、水圈
解析：1.根据材料信息可知，C圈层是一个连续但不规则的圈层，应为水圈，排除D 项；A圈层位于最外围，应为大气圈，B、C项错误；B圈层应为岩石圈，D圈层包括 大气圈底部、水圈全部以及岩石圈上部，应为生物圈。故选A项。
A
A. 随着海拔上升，温度逐渐降低
B. 由自然界的各种水体构成
C. 由岩石构成，包括地壳和上地幔顶部
D. 由生物及其生存环境构成
解析：2.结合上题分析可知，D圈层为生物圈，是由生物及其生存环境构成，D项正 确；A项是大气圈中对流层的特点；水圈是由自然界的各种水体构成；岩石圈是由岩 石构成，包括地壳和上地幔顶部。
D
第*页
课时作业（六）　地球的圈层结构
　　下图为火山景观图和地球的内部圈层结构图。读图，回答1～2题。
A. ①圈层 B. ②圈层
C. ③圈层 D. ④圈层
解析：1.根据材料及所学知识可知，岩浆发源于上地幔上部的软流层，在图中 ②圈层位于莫霍界面与古登堡界面之间，属于地幔层，B项正确，排除A、C、D 项。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. ①圈层的厚度海洋较陆地大
B. ②圈层横波不能通过
C. ③圈层最可能为液态
D. ④圈层的温度很低，压力和密度都较小
解析：2.根据材料及所学知识可知，①圈层位于莫霍界面以上，为地壳，地壳厚度不 均，海洋地壳薄，陆地地壳厚，A项错误；②圈层为地幔层，横波和纵波都能在地幔 层中传播，B项错误；③圈层在古登堡界面以下，为外核，外核因为横波不能传播， 但纵波能够传播，所以可以推测其为液态状态，C项正确；④圈层为地球内核，内核 温度极高，压力、密度极大，D项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. ① B. ② C. ③ D. ④
解析：3.根据所学知识可知，纵波速度快，横波速度慢，纵波可以在三态中传播，横 波不能在液体中传播，石油属于液体。①图中横波消失，纵波速度下降，表示地底储 有石油，A项正确，B、C、D项错误。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 上海 B. 重庆
C. 北京 D. 拉萨
解析：4.莫霍界面以上为地壳，地壳厚度越薄，地震波传来所需时间越短，地壳厚度 越厚，地震波传来所需时间越长，而海拔越高，地壳则越厚，海洋地壳比陆地地壳 薄，平原地区比高原地区薄。在以下四地中，拉萨位于青藏高原，海拔最高，地壳最 厚，地震波传来最晚，D项正确，A、B、C项错误。故选D项。
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
　　读图，回答5～6题。
A. 湖水与雪 B. 草原和森林
C. 草原与湖泊 D. 雪与森林
解析：5.水圈是指由地球表面上下，液态、气体和固态的水形成一个几乎连续的、但 不规则的圈层。图中地理事物中，湖水与雪属于水圈中的水体，A项正确；草原和森 林属于生物圈，不属于水圈，排除B、C、D项。故选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 主要成分是氮和氧
B. 是连续而不规则的圈层
C. 不单独占有空间，渗透于其他圈层之中
D. 其范围包括大气圈和岩石圈的全部
解析：6.图中森林所属圈层的是生物圈，不单独占有空间，它占有大气圈的底部、水 圈全部、岩石圈表面，因水圈渗透于其他圈层之中，C项正确，D项错误；氮和氧是 大气圈的主要成分，不是生物圈的，A项错误；生物圈不一定是连续的，B项错误。 故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
　　2022年9月18日14时44分，台湾花莲县（北纬23.15度，东经121.30度）发生里氏 6.9级地震，震源深度10 km。下图为地震波传播速度与圈层结构示意图（M、N为不 连续界面）。读图，回答7～8题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. E波在乙层中比F波快
B. 圈层丙为液态
C. 圈层丁压力和密度小
D. 岩石圈位于M以上
解析：7.读图可知，在乙层中，E波（横波）传播速度比F波（纵波）慢，A项 错误；在N界面，E波（横波）突然消失，F波（纵波）波速减慢，横波只能在固 体中传播，可知圈层丙为液态，B项正确；圈层丁为内核，压力和密度都大，C 项错误；岩石圈是由地壳和上地幔顶部组成的，由于M是莫霍界面，其上为地 壳，D项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 只有上下颠簸 B. 先上下颠簸，后左右摇晃
C. 只有左右摇晃 D. 先左右摇晃，后上下颠簸
解析：8.根据地震波传播原理可知，地震发生后，在通过海水时，传播速度发生明显 变化的主要是横波，横波不能在液态中传播，同时纵波在液态中传播速度也下降，作 业船只只能感觉到上下颠簸，不会感觉到左右摇晃。A项正确，B、C、D项错误。故 选A项。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 地球自然环境是由A、B、C三个圈层相互联系、相互渗透形成的
B. A圈层的主要成分是氧和氮
C. B圈层渗透于A圈层的下部和C圈层的上部
D. C圈层中的海洋水与人类社会的关系最为密切
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：9.读图可知，图中A圈层位于地球的最外层，顶部是大气上界，应为大气圈； B圈层位于大气圈的底部，应为生物圈；C圈层位于地球表层，连续而不规则，为水 圈；地球自然环境是由A、B、C、D圈层相互联系、相互渗透形成的，A项错误；大 气圈的主要成分是氧和氮，B项正确；B生物圈渗透于A圈层的下部、C圈层的全部和 D圈层的上部，C项错误；C圈层中的河流水与人类社会的关系最为密切，D项错误。 故选B项。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
　　（2024·山西运城检测）中国地震台网测定：2022年1月3日17时46分在我国台湾 省花莲县海域（24°N，122.39°E）发生里氏6.4级地震，震源深度15千米。此次地 震造成台湾全岛震感强烈。读地球部分圈层结构示意图，回答10～11题。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 地震传播的方式是地应力
B. 岛上居民先感受到上下颠簸
C. 震源位于软流层
D. 岛上居民先感受到左右摇晃
解析：10.地震传播的方式是地震波，A项错误。纵波波速快，先到达，所以岛上居 民先感受到上下颠簸，横波后到达，岛上居民后感受到左右摇晃，B项正确，D项错 误。震源深度15千米，而软流层位于上地幔上部，结合图示信息可知，其深度更深， 所以震源不可能位于软流层，C项错误。故选B项。
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. ①为地壳 B. ②为上地幔
C. ③属于岩石圈 D. ④属于下地幔
解析：11.①②均位于莫霍界面以上，其中①在海洋缺失，所以①＋②为地壳，①为 上地壳的硅铝层，②为下地壳的硅镁层，地幔位于地壳以下，A、B项错误。③属于 软流层以上的部分，属于岩石圈的一部分，C项正确。④为软流层，位于上地幔上 部，不属于下地幔，D项错误。故选C项。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 地壳 B. 上地幔顶部
C. 软流层 D. 下地幔
解析：12.由材料可知，该次地震发生在山东省德州市平原县，陆地地壳的平均 厚度约为40 km，陆地地壳厚于平均值，该次地震的震源深度为10 km，位于地 壳，A项正确。
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 只有水平摇晃，没有上下颠簸
B. 先水平摇晃，后上下颠簸
C. 只有上下颠簸，没有水平摇晃
D. 先上下颠簸，后水平摇晃
解析：13.由上题可知，该次地震发生在陆地，横波不能在液体和气体里传播，不能 传播到空气中，所以飞机上的乘客只受到纵波的影响，即感到上下颠簸，C项正确。
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14. 阅读图文材料，回答下列问题。
　　北京时间2023年5月2日23时27分，云南保山市隆阳区（25.35°N，99.28°E） 发生里氏5.2级地震，震源深度10千米。下图示意地球圈层结构，其中①②虚线表示 不连续界面。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（1）由材料可知，云南保山市隆阳区发生里氏5.2级地震，震源深度10千米。 而大陆地壳的平均厚度约为40千米，说明此次地震发生于地壳；而图中的D位于①莫 霍界面以上，为地壳，故震源位于图中的D圈层。
解析：（2）根据所学知识可知，岩石圈由地壳和上地幔顶部组成，对应D和E。
解析：（3）图中A圈层位于空中，代表大气圈。
D
D
E
（位置可互换）
大气圈
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（4）据图分析可知，①界面是地壳D和地幔F的分界线，为莫霍界面；②是地 幔F和地核G的分界线，为古登堡界面；古登堡界面以上为地幔（下地幔），以下为 地核（外核）。
莫霍界面
古登堡界面
地幔（下地幔）
地核
（外核）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15. 阅读图文材料，回答下列问题。
　　2020年5月6日印度尼西亚班达海（6.93°S，130.07°E）发生里氏7.2级地震， 震源深度110千米。下图示意班达海震中所在位置的地球内部圈层结构。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（1）该图是地球内部圈层结构，根据地震波在不同介质中传播速度不同，由 外向里分为地壳、地幔、地核。m为地壳和地幔的分界面，为莫霍界面；n为地幔和 地核的分界面，为古登堡界面。
莫霍界面
古登堡界面
地震波
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
解析：（2）该地震的震源深度为110千米，地壳的平均厚度为33千米，地幔的深度为 2 900千米，因此该震源位于地幔。印度尼西亚属于群岛国家，四面临海，海底地震 易诱发海啸等灾害威胁周边国家和地区。
地幔
海啸
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
A. 小于7.2级 B. 甲震级小于乙
C. 均为7.2级 D. 无法确定
解析：（3）地震波分为横波和纵波，纵波速度快于横波，横波只能在固体中传播， 而纵波能在固体、液态和气体中传播。因此地震发生后先测得的是纵波，一次地震只 有一个震级，甲、乙两地均测得震级为里氏7.2级。
纵波
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
（4）震前准备是个人和家庭开展地震自救最为重要的一环。请列举出可行的震 前准备。
答案：（4）准备应急救援包；经常参加地震撤离演习；学习防震减灾知识，树立防 震意识；牢记地震撤离路线；熟悉附近应急避难场所。
解析：（4）地震的防灾减灾措施中，震前应该准备的包括：学习地震基本急救知 识，制定应急预案，准备好防震应急包，包内配齐应急物品（如药品、食品、饮料、 电筒、口罩等），开展紧急避险、撤离与疏散的演练活动等。
