电与磁高频考点单选题 押题练
2025年中考物理三轮复习备考

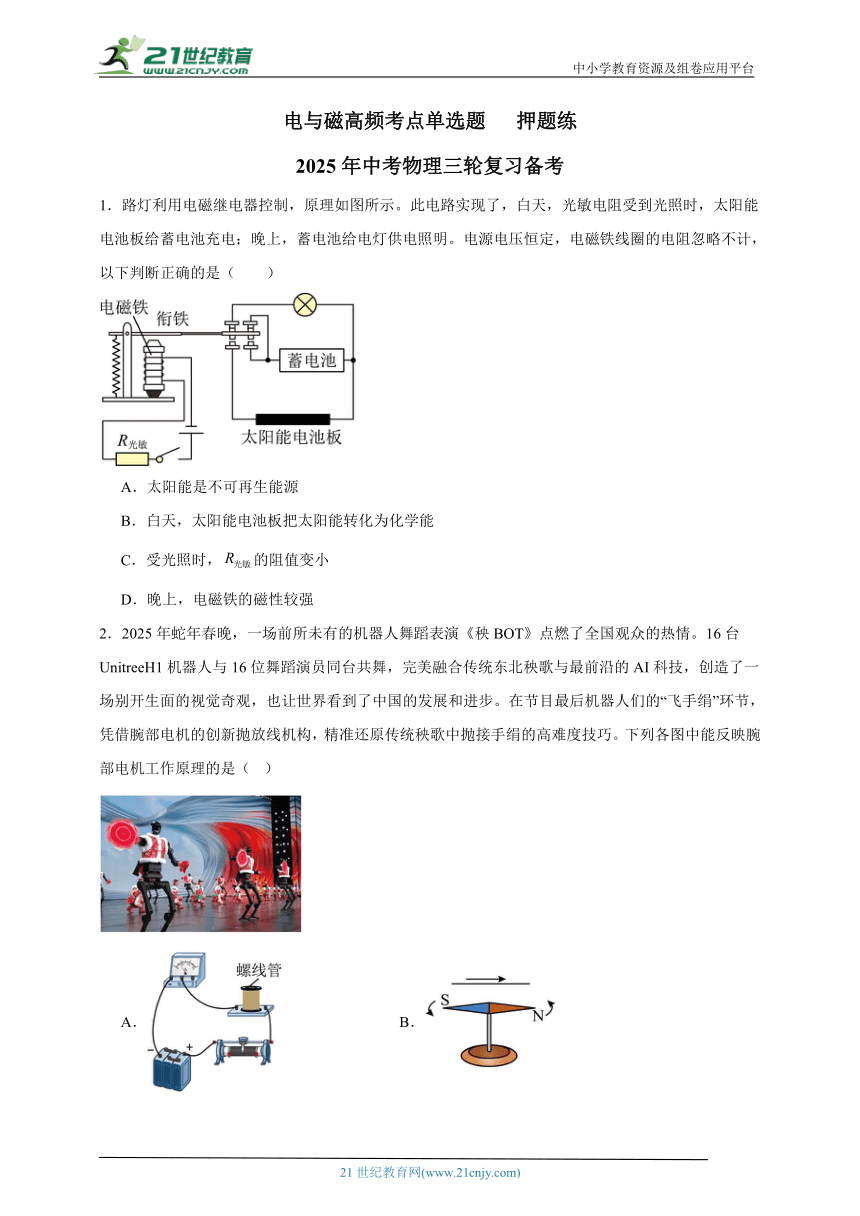

1．路灯利用电磁继电器控制，原理如图所示。此电路实现了，白天，光敏电阻受到光照时，太阳能电池板给蓄电池充电；晚上，蓄电池给电灯供电照明。电源电压恒定，电磁铁线圈的电阻忽略不计，以下判断正确的是（　　）
A．太阳能是不可再生能源
B．白天，太阳能电池板把太阳能转化为化学能
C．受光照时，的阻值变小
D．晚上，电磁铁的磁性较强
2．2025年蛇年春晚，一场前所未有的机器人舞蹈表演《秧BOT》点燃了全国观众的热情。16台UnitreeH1机器人与16位舞蹈演员同台共舞，完美融合传统东北秧歌与最前沿的AI科技，创造了一场别开生面的视觉奇观，也让世界看到了中国的发展和进步。在节目最后机器人们的“飞手绢”环节，凭借腕部电机的创新抛放线机构，精准还原传统秧歌中抛接手绢的高难度技巧。下列各图中能反映腕部电机工作原理的是（ ）
A． B．
C． D．
3．某科技小组的同学用金属丝、铁芯、螺线管、电源自制了一个电磁铁，如图所示，螺线管产生的磁场使小磁针静止在如图所示状态。下列判断正确的是（　　）
A．通电螺线管的右侧是S极
B．电源右端为正极
C．把小磁针取走后，通电螺线管周围的磁场仍存在
D．利用图中原理制成了电动机
4．如图所示，在a、b两端分别接入不同装置，则（　　）
A．接电源，可做发电机的模型
B．接电流表，可做电动机的模型
C．接小灯泡，左右摆动直导线，可将机械能转化为电能
D．接电压表，竖直上下移动直导线，电压表指针一定偏转
5．电与磁息息相关，如图所示的相关说法不正确的是（　　）
A．图甲中的开关S闭合后电铃会发声 B．图乙是发电机的工作原理示意图
C．图丙实验说明电流周围存在磁场 D．图丁实验中将机械能转化为电能
6．图是一款车载手机支架，支架上端的倾斜台面是一块磁体。将背部贴有铁片的手机置于台面上，手机便可固定。关于台面说法正确的是（　　）
A．周围存在无数条磁感线
B．表面一定是磁体的N极
C．表面可以吸引所有金属
D．周围的磁场是不均匀的
7．下列如图有关电与磁的图片，解释说明正确的是（　　）
A．图甲中的磁感线是真实存在的，可以描述磁场的方向和强弱
B．奥斯特最早通过图乙实验发现了电流的磁效应
C．图丙中闭合开关，小磁针N极指向左
D．图丁和电动机的工作原理相同

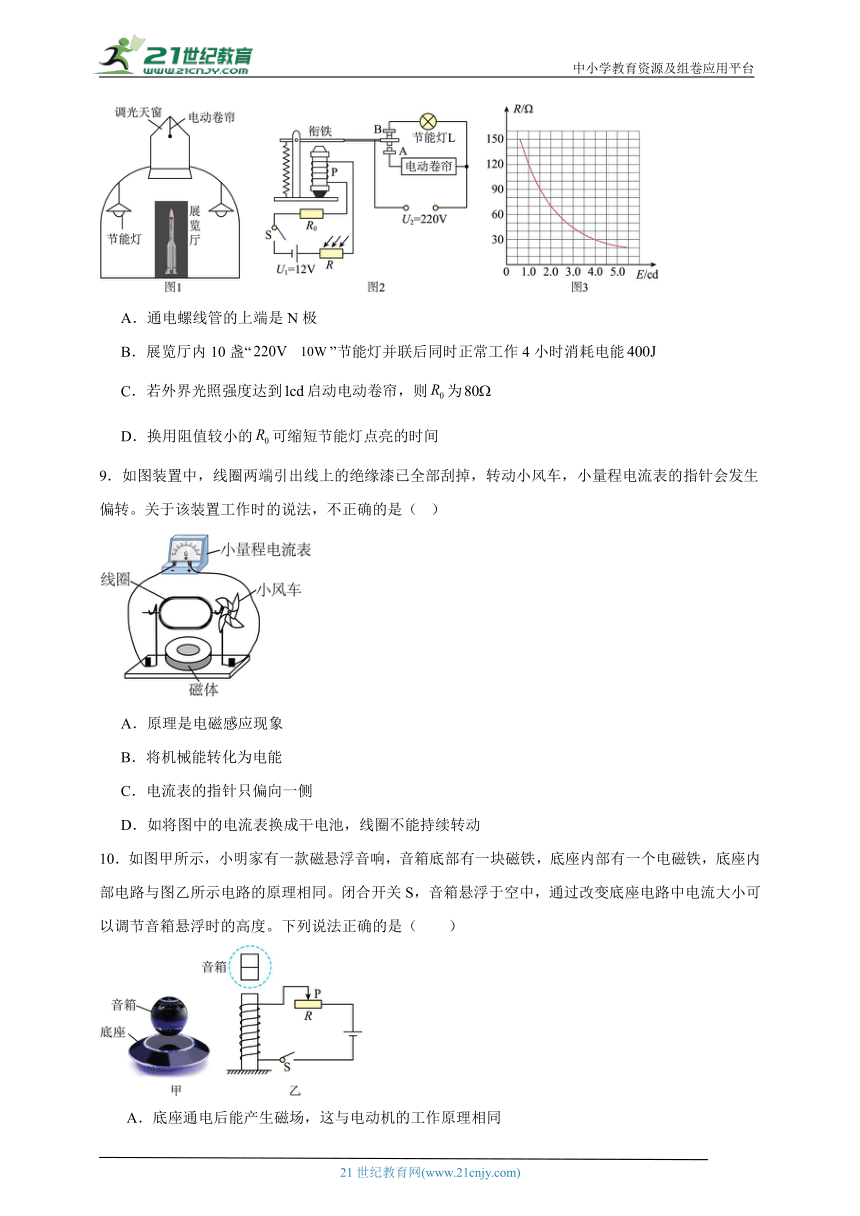

8．某展览厅（图1）为保护展品，当外界光照较强时，启动电动卷帘减少进光量；当外界光照较弱时，自动启动节能灯补光。调光天窗电路（图2）中的光敏材料R的电阻随光照强度E（单位为cd）的变化如图3所示。为定值电阻，线圈p电阻为，当电流达到时能吸合衔铁，则以下说法正确的是（ ）
A．通电螺线管的上端是N极
B．展览厅内10盏“ ”节能灯并联后同时正常工作4小时消耗电能
C．若外界光照强度达到启动电动卷帘，则为
D．换用阻值较小的可缩短节能灯点亮的时间
9．如图装置中，线圈两端引出线上的绝缘漆已全部刮掉，转动小风车，小量程电流表的指针会发生偏转。关于该装置工作时的说法，不正确的是（ ）
A．原理是电磁感应现象
B．将机械能转化为电能
C．电流表的指针只偏向一侧
D．如将图中的电流表换成干电池，线圈不能持续转动
10．如图甲所示，小明家有一款磁悬浮音响，音箱底部有一块磁铁，底座内部有一个电磁铁，底座内部电路与图乙所示电路的原理相同。闭合开关S，音箱悬浮于空中，通过改变底座电路中电流大小可以调节音箱悬浮时的高度。下列说法正确的是（　　）
A．底座通电后能产生磁场，这与电动机的工作原理相同
B．电磁铁的上端是N极
C．改变滑片P的位置，音箱悬浮位置也随之发生改变，说明通电螺线管周围的磁场强度受电流大小的影响
D．若增大电流使音箱悬浮位置升高，音箱再次静止时受到底座的斥力增大
11．小明设计了一个电梯自动报警模拟装置，如图甲所示，在控制电路中，电源电压为12V，R2为压敏电阻，R2的阻值大小随压力F的变化关系如图乙所示。闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，电磁铁线圈中的电流为0.1A，此时衔铁被吸下，电动机停止工作，报警铃声开始响起。电磁铁线圈电阻忽略不计。下列说法正确的是（　　）
A．S1闭合时，电磁铁的上端为N极
B．压敏电阻受到的压力越大，控制电路中的电流越小
C．当电梯自动报警铃声开始响起时，R2的功率为0.4W
D．若控制电路电源电压降低，要保证电梯最大载重不变，应将R1的滑片P向右移
12．如图所示，GMR是巨磁电阻（GMR的电阻大小随着磁场的增强急剧减小），闭合开关S1、S2，将滑动变阻器的滑片向左滑动时，下列说法正确的是（　　）
A．电磁铁磁性减弱，GMR电阻减小，L变暗
B．电磁铁磁性增强，GMR电阻减小，L变亮
C．电磁铁磁性增强，小磁针静止时N极指向左侧，L变亮
D．电磁铁磁性减弱，小磁针静止时N极指向右侧，L变暗
13．如图所示，小明同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，下列说法正确的是（　　）
A．电磁铁A、B的上端均为S极
B．滑片P向右滑动的过程中电磁铁的磁性逐渐增强
C．电磁铁能吸引大头针数目越少说明它的磁性越强
D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系
14．2025年央视春晚，张艺谋导演的机器人舞蹈节目《秧BOT》成为了科技与艺术融合的焦点。这个节目通过人形机器人的精准表演，展示了中国在人工智能（AI）机器人运动控制、集群协同等领域的突破性进展。下列对其中所涉及到的知识分析正确的是（ ）
A．手绢下落过程中只受重力
B．观众看到的手绢是红色的，是因为手绢反射红光
C．“舞者”内部电动机工作时将电能全部转化为机械能
D．机器人“舞者”旁边舞蹈演员的手臂是省力杠杆
15．如图所示，有关电与磁的说法正确的是（　　）
A．图甲中发现有人触电，应立即断开电源
B．图乙中扬声器是利用电磁感应原理工作的
C．图丙中吊扇上的灰尘是同种电荷相互吸引形成的
D．图丁中，磁场中某点的磁场方向与放在该点的小磁针静止时S极指向相同
16．如图所示，下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是（　　）
A．B．
C．D．
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C C D D B D C C
题号 11 12 13 14 15 16
答案 C B D B A D
1．C
A．太阳能可以在自然界里源源不断地得到，是可再生能源，故A错误；
B．太阳能电池板将太阳能转化为电能，电能再转化为化学能储存在蓄电池中，故B错误；
C．白天，光敏电阻受到光照时，太阳能电池板给蓄电池充电，由图可知，此时衔铁在下部，由此可知，白天电磁铁的磁性较强，控制电路中的电流较大，说明受光照时，R光敏的阻值变小，故C正确；
D．晚上，光照减小，光敏电阻的阻值增大，控制电路中的电流变小，电磁铁的磁性减弱，故D错误。
故选C。
2．D
A．电动机的工作原理是通电导体在磁场中受力的作用，而通电螺线管原理是通电导体周围存在磁场，故A不符合题意；
B．电动机的工作原理是通电导体在磁场中受力的作用，小磁针转动的原因是因上方通电导体周围存在磁场，故B不符合题意；
C．电流表指针偏转原因是电磁感应现象，而电动机的工作原理是通电导体在磁场中受力的作用故C不符合题意；
D．线圈转动是因为通电导体在磁场中受力的作用，故D符合题意。
故选D。
3．C
AB．小磁针左侧是N极，根据异名磁极相互吸引得到通电螺线管的左侧是S极，右端是N极，由安培定则可知电流从螺线管的左端流入，所以电源的左端是正极，故AB错误；
C．通电螺线管周围存在磁场，把小磁针取走，磁场依然存在，故C正确；
D．电磁铁是利用电流的磁效应，电动机是根据通电导体在磁场中受到力的作用，不能利用图中原理制成了电动机，故D错误。
故选C。
4．C
A．接电源时，通电导线在磁场中会受到安培力作用而运动，这是电动机的工作原理，而非发电机，故A不符合题意；
B．接电流表时，只有当导线切割磁感线运动时才会产生感应电流，这是电磁感应现象，不是电动机模型，故B不符合题意；
C．接小灯泡时，左右摆动导线切割磁感线会产生感应电流使灯泡发光，这是将机械能转化为电能的过程，符合发电机原理，故C符合题意；
D．接电压表时，只有导线做切割磁感线运动才会产生感应电流，竖直上下移动导线若平行于磁感线方向则不会产生感应电流，电压表指针不会偏转，故D不符合题意。
故选C。
5．D
A．图甲是电磁继电器相关电路。当开关S闭合后，控制电路接通，电磁铁有磁性，吸引衔铁，使工作电路接通，电铃会发声，故A正确，不符合题意；
B．图乙中，闭合电路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象，是发电机的工作原理示意图，故B正确，不符合题意；
C．图丙是奥斯特实验，说明电流周围存在磁场，即电流的磁效应，故C正确，不符合题意；
D．图丁是通电导体在磁场中受力运动的实验，是电动机的原理，此过程是将电能转化为机械能，而不是将机械能转化为电能，故D错误，符合题意。
故选D。
6．D
A．磁感线是为了形象地描述磁场而引入的假想曲线，实际并不存在，所以不能说磁体周围存在无数条磁感线，故A错误；
B．磁体的N极和S极都能吸引铁片，仅根据手机能被吸附，无法确定台面是磁体的N极还是S极，故B错误；
C．磁体具有磁性，能够吸引铁、钴、镍等金属，并非所有金属，故C错误；
D．磁体周围不同位置的磁场强弱不同，靠近磁极处磁场强，远离磁极处磁场弱，所以磁体周围的磁场是不均匀的，故D正确。
故选D。
7．B
A．磁感线是我们为了研究磁场的方便假想出来的物理模型，不是真实存在的，故A错误；
B．乙图通电后小磁针转动，表明导线周围存在磁场，属于奥斯特实验，奥斯特最早通过图乙实验发现了电流的磁效应，故B正确；
C．图丙中闭合开关，电流从通电螺线管的上端流向下端，由安培定则可知，通电螺线管的右端为N极，因同名磁极相互排斥，异名磁极相互吸引，因此小磁针会逆时针旋转，N极指向右端，故C错误；
D．图丙是电磁感应现象实验原理图，与发电机的工作原理相同，故D错误。
故选B。
8．D
A．根据题目中电流方向以及安培定则可知，通电螺线管的下端是N极，故A错误。
B．灯泡属于并联，工作4小时消耗的电能Q=Pt=10W×4×60×60s=1.44×105J
故B错误。
C．外界光照强度达到，R=120Ω，控制电路的电源电压为12V，此时电路电流为0.06A，根据欧姆定律计算可知此时电路的总电阻
所以R0=R总-R-Rp=200Ω-120Ω-10Ω=70Ω
故C错误。
D．电流不变，换用阻值较小的，可以使得光敏电阻的阻值更大时开始工作，此时外界的光照强度更小，所以节能灯延后亮，即缩短点亮时间。故D正确。
故选D。
9．C
AB．图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，转动小风车，风车带动线圈转动切割磁感线从而产生感应电流，因此图示装置与发电机原理相同，是利用电磁感应现象工作的，将机械能转化为电能，该装置相当于电源，故AB正确，不符合题意；
C．在无整流装置的情况下，线圈转动时产生的电流方向会周期性改变，电流表的指针并不会只偏向一侧，而应左右摆动，故C错误，符合题意；
D．若图中电流计换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉无法改变线圈中的电流从而不能持续转动下去，故D正确，不符合题意。
故选C。
10．C
A．底座通电后能产生磁场，是利用电流的磁效应，与电动机的工作原理不同，电动机是利用通电导体在磁场中受到力的作用，故A错误；
B．由图可知，电流从螺线管上端流入、下端流出，由安培定则可知，电磁铁的上端是S极，故B错误；
C．改变滑片P的位置，滑动变阻器接入电路中的阻值变化，电路中的电流变化，音响悬浮位置变化，说明通电螺线管周围的磁场强度受电流大小的影响，故C正确；
D．若增大电流使音响悬浮位置升高，音箱再次悬浮至静止时受到平衡力的作用，因为重力不变，音响受到底座的斥力不变，故D错误。
故选C。
11．C
A．S1闭合时，电流从电磁铁的下端流入、上端流出，由安培定则可知，电磁铁的下端为N极、上端为S极，故A错误；
B．由乙图可知，压敏电阻受到的压力越大，压敏电阻的阻值越小，控制电路的总电阻变小，由欧姆定律可知，控制电路中的电流变大，故B错误；
C．由题知，闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，压敏电阻，当电磁铁线圈中的电流为0.1A，衔铁被吸下，电动机停止工作，报警铃声开始响起，则电路中电流I=0.1A，压敏电阻的电功率
故C正确；
D．若控制电路电源电压降低，要保证电梯最大载重不变，则压敏电阻R2不变，电磁铁线圈中的电流要保持不变，电路总电阻要变小，则R1电阻要变小，即应将R1的滑片P向左移，故D错误。
故选C。
12．B
ABD．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，GMR的阻值变小，指示灯所在电路的总电阻变小，根据欧姆定律可知，通过指示灯的电流变大，灯泡变亮，故AD错误，B正确；
C．利用安培定则判断电磁铁的左端为N极、右端为S极，滑动变阻器的滑片向左滑动时，电路中的电流方向不发生改变，故小磁针静止时N极指向右侧，故C错误。
故选B。
13．D
A．根据安培定则，电磁铁A的上端为S极，B的上端为N极，故A错误；
B．滑片P向右滑动的过程中变阻器阻值变大，电路中电流变小，所以电磁铁的磁性逐渐减弱，故B错误；
C．根据转换法，电磁铁能吸引大头针数目越少，说明它的磁性越弱，故C错误；
D．A、B两个电磁铁串联，电流相同，匝数不同，该实验可以探究电磁铁磁性的强弱与匝数多少的关系，故D正确。
故选D。
14．B
A．手绢下落过程中受到重力和空气的阻力，故A错误；
B．不透明物体的颜色由其反射的色光决定，因此观众看到的手绢是红色的，是因为手绢反射红光，故B正确；
C．“舞者”内部电动机工作时主要将电能转化为机械能，部分电能转化为内能，故C错误；
D．机器人“舞者”旁边舞蹈演员的手臂在运动时，臂膀为支点，动力臂小于阻力臂，根据杠杆平衡可知，动力大于阻力，为费力杠杆，故D错误。
故选B。
15．A
A．图甲中发现有人触电，应立即断开电源，使人脱离电路再进行施救，防止救人者发生触电事故，故A正确；
B．图乙中扬声器是利用通电导体在磁场中受力运动的原理工作的，故B错误；
C．图丙中吊扇上的灰尘，是因为吊扇转动时与空气摩擦带上了电荷，带电体具有吸引轻小物体的性质，吸引了灰尘，故C错误；
D．图丁中，磁场中某点的磁场方向与放在该点的小磁针静止时N极指向相同，故D错误。
故选A。
16．D
A．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L熄灭，故A不符合题意；
B．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L仍然亮，故B不符合题意；
C. 正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L亮；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L熄灭，故C不符合题意；
D．正常情况下（S闭合），电磁铁具有磁性，把衔铁吸下来，灯L熄灭；一旦井盖丢失（S断开），电磁铁失去磁性，衔铁弹起，灯L亮起，以警示行人，故D符合题意。
