福建省闽侯县尚干初级中学（沪教版）物理九年级全册：第16章《电流做功与电功率》测试题

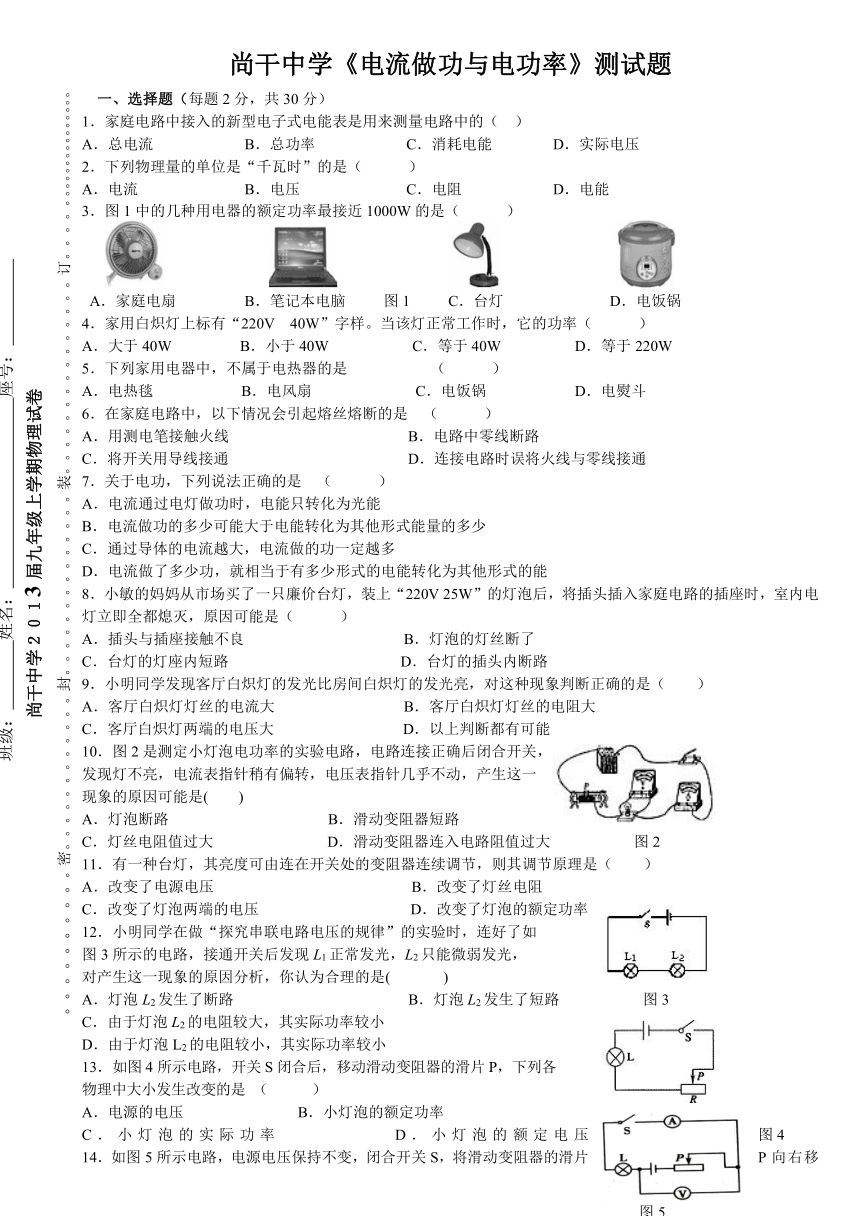

尚干中学《电流做功与电功率》测试题
一、选择题（每题2分，共30分）
1．家庭电路中接入的新型电子式电能表是用来测量电路中的（
）
A．总电流
B．总功率
C．消耗电能
D．实际电压
2．下列物理量的单位是“千瓦时”的是（
）
A．电流
B．电压
C．电阻
D．电能
3．图1中的几种用电器的额定功率最接近1000W的是（
）
A．家庭电扇
B．笔记本电脑
图1
C．台灯
D．电饭锅
4．家用白炽灯上标有“220V
40W”字样。当该灯正常工作时，它的功率（
）
A．大于40W
B．小于40W
C．等于40W
D．等于220W
5．下列家用电器中，不属于电热器的是
（
）
A．电热毯
B．电风扇
C．电饭锅
D．电熨斗
6．在家庭电路中，以下情况会引起熔丝熔断的是
（
）
A．用测电笔接触火线
B．电路中零线断路
C．将开关用导线接通
D．连接电路时误将火线与零线接通
7．关于电功，下列说法正确的是
（
）
A．电流通过电灯做功时，电能只转化为光能
B．电流做功的多少可能大于电能转化为其他形式能量的多少
C．通过导体的电流越大，电流做的功一定越多
D．电流做了多少功，就相当于有多少形式的电能转化为其他形式的能
8．小敏的妈妈从市场买了一只廉价台灯，装
( http: / / www.21cnjy.com )上“220V
25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是（
）
A．插头与插座接触不良
B．灯泡的灯丝断了
C．台灯的灯座内短路
D．台灯的插头内断路
9．小明同学发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判断正确的是（
）
A．客厅白炽灯灯丝的电流大
B．客厅白炽灯灯丝的电阻大
C．客厅白炽灯两端的电压大
D．以上判断都有可能
10．图2是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，
发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一
现象的原因可能是(
)
A．灯泡断路　
B．滑动变阻器短路
C．灯丝电阻值过大　
D．滑动变阻器连入电路阻值过大
图2
11．有一种台灯，其亮度可由连在开关处的变阻器连续调节，则其调节原理是（
）
A．改变了电源电压
B．改变了灯丝电阻
C．改变了灯泡两端的电压
D．改变了灯泡的额定功率
12．小明同学在做“探究串联电路电压的规律”的实验时，连好了如
图3所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，
对产生这一现象的原因分析，你认为合理的是(
)
A．灯泡L2发生了断路
B．灯泡L2发生了短路
图3
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
13．如图4所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各
物理中大小发生改变的是
（
）
A．电源的电压
B．小灯泡的额定功率
C．小灯泡的实际功率
D．小灯泡的额定电压
图4

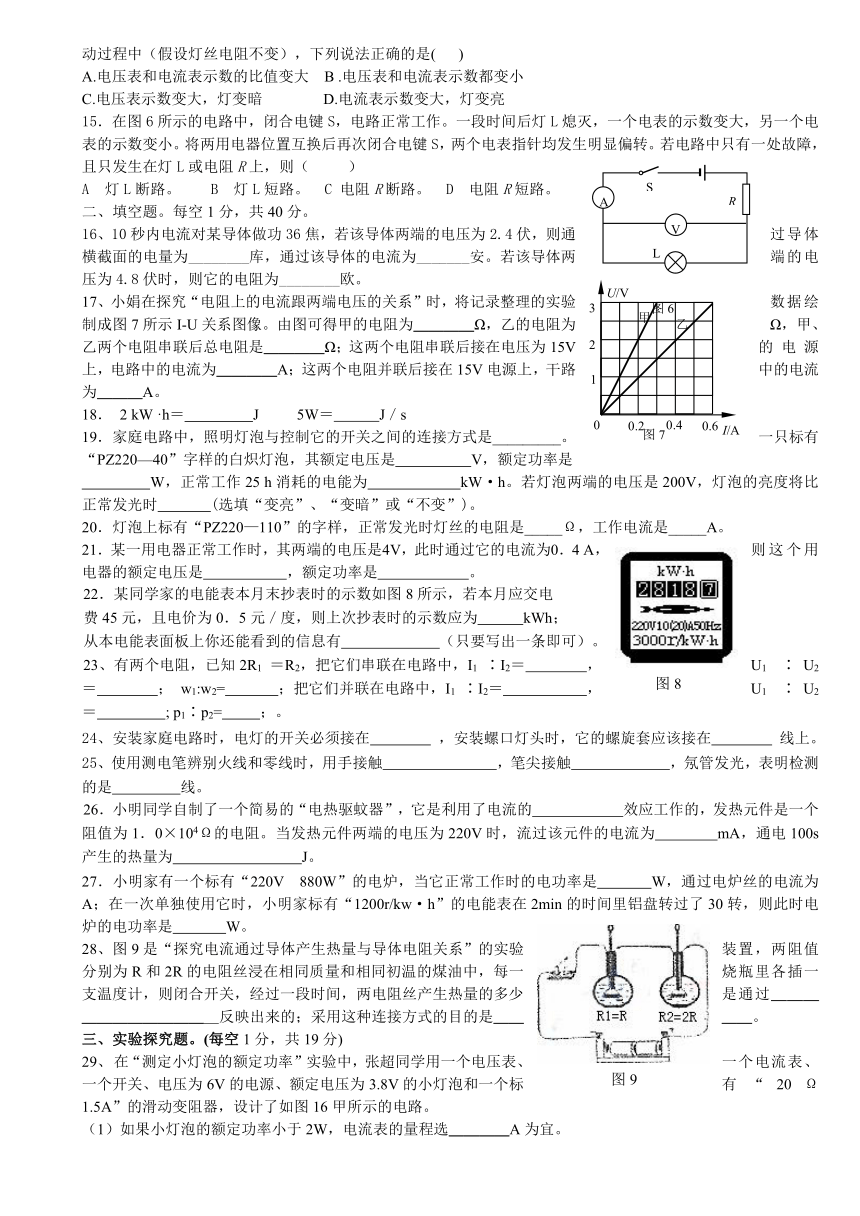

14．如图5所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是(
)
A.电压表和电流表示数的比值变大
B
.电压表和电流表示数都变小
C.电压表示数变大，灯变暗
D.电流表示数变大，灯变亮
15．在图6所示的电路中，闭合电键S，电路
( http: / / www.21cnjy.com )正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（
）
A
灯L断路。
B
灯L短路。
C
电阻R断路。
D
电阻R短路。
二、填空题。每空1分，共40分。
16、10秒内电流对某导体做功36焦，若该
( http: / / www.21cnjy.com )导体两端的电压为2.4伏，则通过导体横截面的电量为________库，通过该导体的电流为_______安。若该导体两端的电压为4.8伏时，则它的电阻为________欧。
17、小娟在探究“电阻上的
( http: / / www.21cnjy.com )电流跟两端电压的关系”时，将记录整理的实验数据绘制成图7所示I-U关系图像。由图可得甲的电阻为＿＿＿＿Ω，乙的电阻为
Ω，甲、乙两个电阻串联后总电阻是＿＿＿＿Ω；这两个电阻串联后接在电压为15V的电源上，电路中的电流为＿＿＿＿A；这两个电阻并联后接在15V电源上，干路中的电流为＿＿＿A。
18．
2
kW
·h＝　
　　J
　5W＝　　　J／s
19．家庭电路中，照明灯泡与控制它的开
( http: / / www.21cnjy.com )关之间的连接方式是_________。一只标有“PZ220—40”字样的白炽灯泡，其额定电压是
V，额定功率是
W，正常工作25
( http: / / www.21cnjy.com )
h消耗的电能为
kW·h。若灯泡两端的电压是200V，灯泡的亮度将比正常发光时
(选填“变亮”、“变暗”或“不变”)。
20．灯泡上标有“PZ220—110”的字样，正常发光时灯丝的电阻是_____Ω，工作电流是_____A。
21．某一用电器正常工作时，其两端
( http: / / www.21cnjy.com )的电压是4V，此时通过它的电流为0．4
A，则这个用电器的额定电压是
，额定功率是
。
22．某同学家的电能表本月末抄表时的示数如图8所示，若本月应交电
费45元，且电价为0．5元／度，则上次抄表时的示数应为
kWh；
从本电能表面板上你还能看到的信息有
（只要写出一条即可）。
23、有两个电阻，已知2R
( http: / / www.21cnjy.com )1
＝R2，把它们串联在电路中，I1
∶I2＝
，U1
∶U2＝
；
w1:w2=
；把它们并联在电路中，I1
∶I2＝
，U1
∶U2＝
;
p1∶p2=
；。
24、安装家庭电路时，电灯的开关必须接在
，安装螺口灯头时，它的螺旋套应该接在
线上。
25、使用测电笔辨别火线
( http: / / www.21cnjy.com )和零线时，用手接触
，笔尖接触
，氖管发光，表明检测的是
线。
26．小明同学自制了一个简易的“电热驱
( http: / / www.21cnjy.com )蚊器”，它是利用了电流的
效应工作的，发热元件是一个阻值为1．0×104Ω的电阻。当发热元件两端的电压为220V时，流过该元件的电流为
mA，通电100s产生的热量为
J。
27．小明家有一个标有“220V　88
( http: / / www.21cnjy.com )0W”的电炉，当它正常工作时的电功率是
W，通过电炉丝的电流为
A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过了30转，则此时电炉的电功率是
W。
28、图9是“探究电流通过导体产生
( http: / / www.21cnjy.com )热量与导体电阻关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过＿＿＿＿＿＿＿＿＿＿＿＿反映出来的；采用这种连接方式的目的是＿＿＿＿。
三、实验探究题。(每空1分，共19分)
29、 在“测定小灯泡的额定功率”实验中
( http: / / www.21cnjy.com )，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω
1.5A”的滑动变阻器，设计了如图16甲所示的电路。
（1）如果小灯泡的额定功率小于2W，电流表的量程选＿＿＿＿A为宜。
（2）请铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）。
（3）在实验中，若电压表示数为2V，则灯泡的实际功率＿＿＿＿额定功率（选填“＞”、“＜”或“＝”）。
（4）当滑动变阻器的滑片向左移动时，
( http: / / www.21cnjy.com )使电压表示数增大，当电压表的示数为＿＿＿＿V时，小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为＿＿＿＿_W。
（5）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
30、在测量定值电阻的实验中，（1）连接电路时开关应__________。（2）请你用笔画线代替导线，将图25中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应
( http: / / www.21cnjy.com )移至_____（选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图26所示，为__________V，计算出的电阻值为_________Ω。
（4）小青仅把这一次实验测量所
( http: / / www.21cnjy.com )得的阻值作为最后的结果，你认为合适吗 __________，理由是______________________________。
（5）如图27所示是其他两组同学根据测得数据作出的，I-U图像，分析图像可知Ra_________Rb（选填“>”、“=”或“<”）。
（6）小珍连接好电路后闭合开关，发现无
( http: / / www.21cnjy.com )论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是_________________________________。
31．在用电流表、电压表测小灯泡额定功率的实验中，已知小灯泡标
有“3．8V”字样。小敏同学正确连接好实验
( http: / / www.21cnjy.com )电路。（1）实验过程中，小敏同学闭合开关，发现灯泡不亮、电流表无示数、电压表有示数且接近电源电压，请分析电路出现故障的原因之一：
；
（2）排除故障后，小敏同学调节滑动变阻器滑片，使灯泡正常发光，此时电流表的示数为0．5A，则小灯泡的额定功率为_________W；
（3）假若电压表15V量程损
( http: / / www.21cnjy.com )坏，3V量程能正常使用，电压电压为6V且稳定不变，仍利用现有器材完成实验，你认为应如何操作？
。
四、计算题（32题5分，33题6，共11分）
32．如图10所示，电源电压8V，闭合开关后，电流表A1的示数为0．2A，
电流表A的示数为0．3A。试求：
（1）R1的阻值；（2分）
（2）R2的电功率。（3分）
图10
33．电动机（如图11）是一种使用广泛
( http: / / www.21cnjy.com )的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：
（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q＝I2Rt（其中I、R
和t分别表示通过导体的电流、导体的电阻和通电时间），若
该电动机线圈的电阻是0．4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？
图11
参考答案：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
C
D
D
C
B
D
D
C
A
D
C
D
C
B
B
二填空：
16：15，1.5，1.6，17：10
( http: / / www.21cnjy.com )，5，15，1，4.5，18：7200000，5，19：串联，220，40，20：1，变暗，400，21：0.5，4，1.6，22：2728.7，工作电压220V，23：1：1，1：2，1：2，2：1，1：1，2：1，24：火线，零，25：笔尾金属体，导线，火，26：热，22，484，27：4，750
28：温度计升高度数、控制电流相等，2
( http: / / www.21cnjy.com )9：0－0.6A，〈，A，3.8，1.52，连接电路时开关没断开，变阻器没滑到阻值最大。30，断开，B，1.8V，9，不合适，没多次测量求平均值，〈，都接变阻器下端，31：灯丝断，1.9W，把电压表接到变阻器的两端使其示数为2.2V。
32：解：（1）R1R2并联U1＝U2＝U＝8V
(2)I2=I-I1=0.3A-0.2A-0.1A
P2=I2U2=0.1A×0.8V=0.8W
33.解（1）W＝UIt=220V×50A×60S=660000J
(2)Q=I2Rt=（50A）2×0.4×60s=60000j
(3)W机＝W－Q＝660000J－60000J＝600000J
