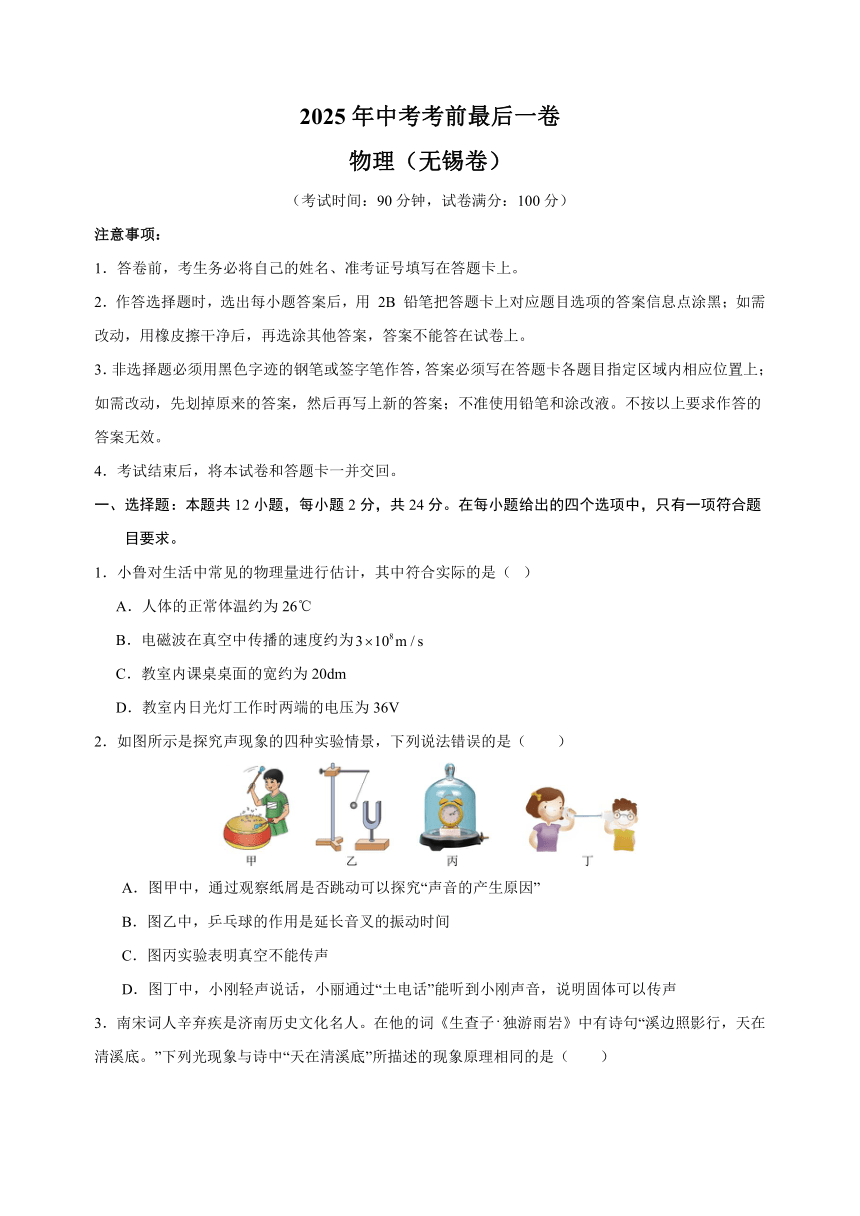

2025年中考考前最后一卷
物理（无锡卷）
（考试时间：90分钟，试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项符合题目要求。
1．小鲁对生活中常见的物理量进行估计，其中符合实际的是（ ）
A．人体的正常体温约为26℃
B．电磁波在真空中传播的速度约为
C．教室内课桌桌面的宽约为20dm
D．教室内日光灯工作时两端的电压为36V
2．如图所示是探究声现象的四种实验情景，下列说法错误的是（ ）
A．图甲中，通过观察纸屑是否跳动可以探究“声音的产生原因”
B．图乙中，乒乓球的作用是延长音叉的振动时间
C．图丙实验表明真空不能传声
D．图丁中，小刚轻声说话，小丽通过“土电话”能听到小刚声音，说明固体可以传声

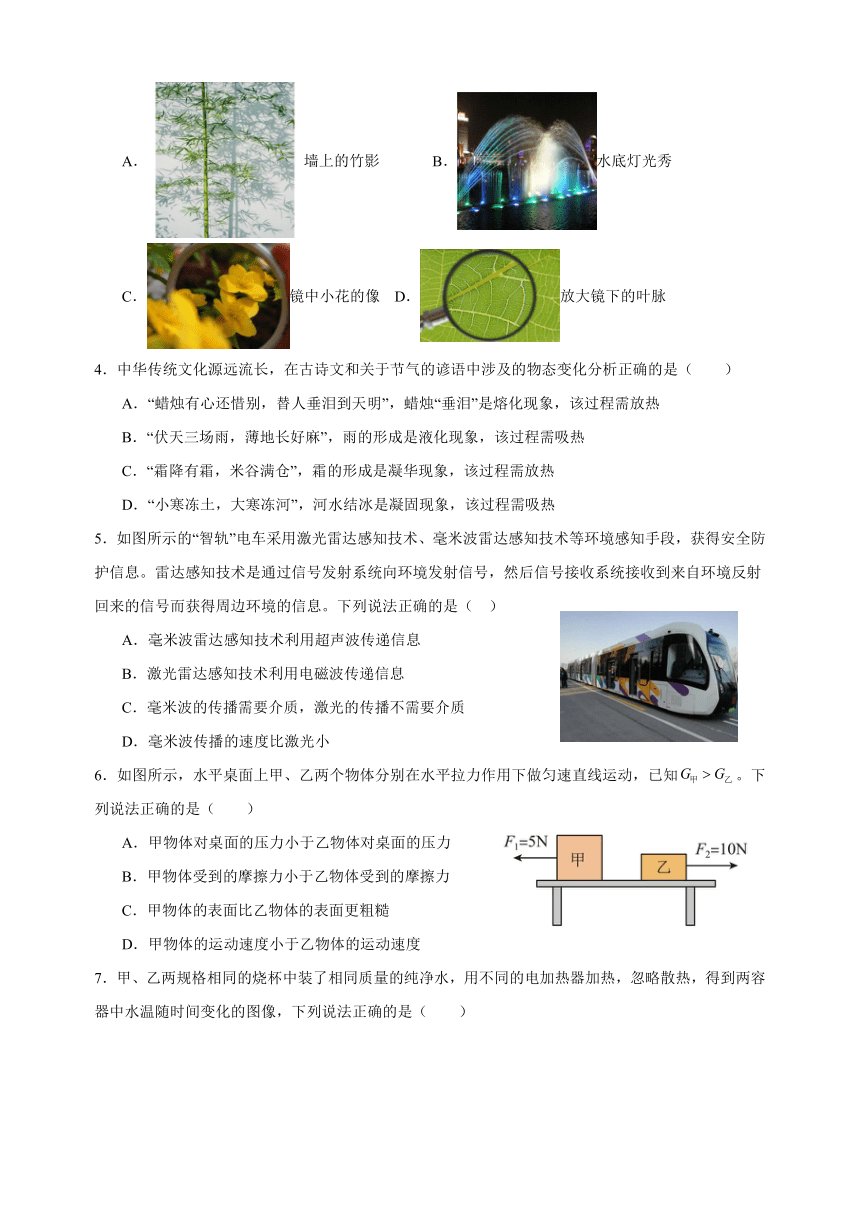

3．南宋词人辛弃疾是济南历史文化名人。在他的词《生查子独游雨岩》中有诗句“溪边照影行，天在清溪底。”下列光现象与诗中“天在清溪底”所描述的现象原理相同的是（ ）
A．墙上的竹影 B．水底灯光秀
C．镜中小花的像 D．放大镜下的叶脉
4．中华传统文化源远流长，在古诗文和关于节气的谚语中涉及的物态变化分析正确的是（ ）
A．“蜡烛有心还惜别，替人垂泪到天明”，蜡烛“垂泪”是熔化现象，该过程需放热
B．“伏天三场雨，薄地长好麻”，雨的形成是液化现象，该过程需吸热
C．“霜降有霜，米谷满仓”，霜的形成是凝华现象，该过程需放热
D．“小寒冻土，大寒冻河”，河水结冰是凝固现象，该过程需吸热
5．如图所示的“智轨”电车采用激光雷达感知技术、毫米波雷达感知技术等环境感知手段，获得安全防护信息。雷达感知技术是通过信号发射系统向环境发射信号，然后信号接收系统接收到来自环境反射回来的信号而获得周边环境的信息。下列说法正确的是（ ）
A．毫米波雷达感知技术利用超声波传递信息
B．激光雷达感知技术利用电磁波传递信息
C．毫米波的传播需要介质，激光的传播不需要介质
D．毫米波传播的速度比激光小
6．如图所示，水平桌面上甲、乙两个物体分别在水平拉力作用下做匀速直线运动，已知。下列说法正确的是（ ）
A．甲物体对桌面的压力小于乙物体对桌面的压力
B．甲物体受到的摩擦力小于乙物体受到的摩擦力
C．甲物体的表面比乙物体的表面更粗糙
D．甲物体的运动速度小于乙物体的运动速度

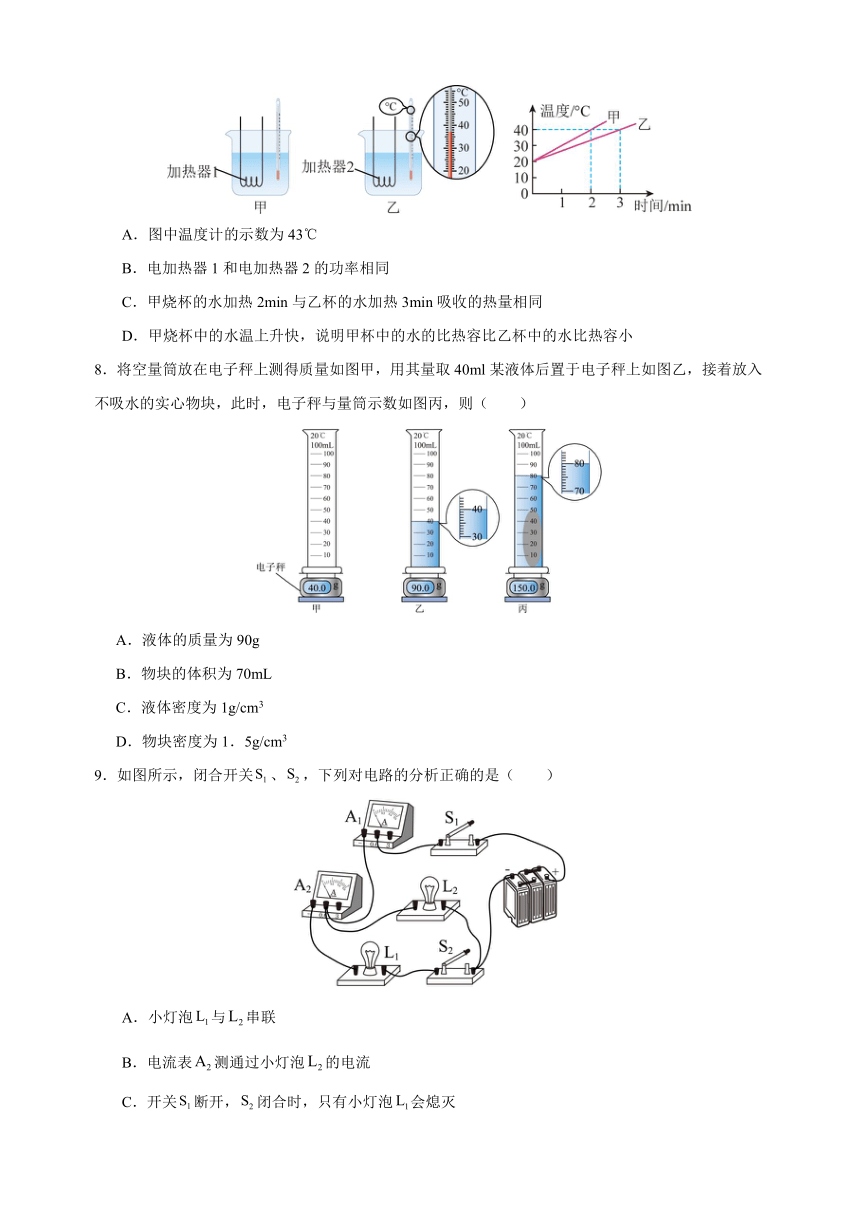

7．甲、乙两规格相同的烧杯中装了相同质量的纯净水，用不同的电加热器加热，忽略散热，得到两容器中水温随时间变化的图像，下列说法正确的是（ ）
A．图中温度计的示数为43℃
B．电加热器1和电加热器2的功率相同
C．甲烧杯的水加热2min与乙杯的水加热3min吸收的热量相同
D．甲烧杯中的水温上升快，说明甲杯中的水的比热容比乙杯中的水比热容小
8．将空量筒放在电子秤上测得质量如图甲，用其量取40ml某液体后置于电子秤上如图乙，接着放入不吸水的实心物块，此时，电子秤与量筒示数如图丙，则（ ）
A．液体的质量为90g
B．物块的体积为70mL
C．液体密度为1g/cm3
D．物块密度为1．5g/cm3
9．如图所示，闭合开关、，下列对电路的分析正确的是（ ）
A．小灯泡与串联
B．电流表测通过小灯泡的电流
C．开关断开，闭合时，只有小灯泡会熄灭
D．当开关断开，闭合时，两电流表的示数都会变小

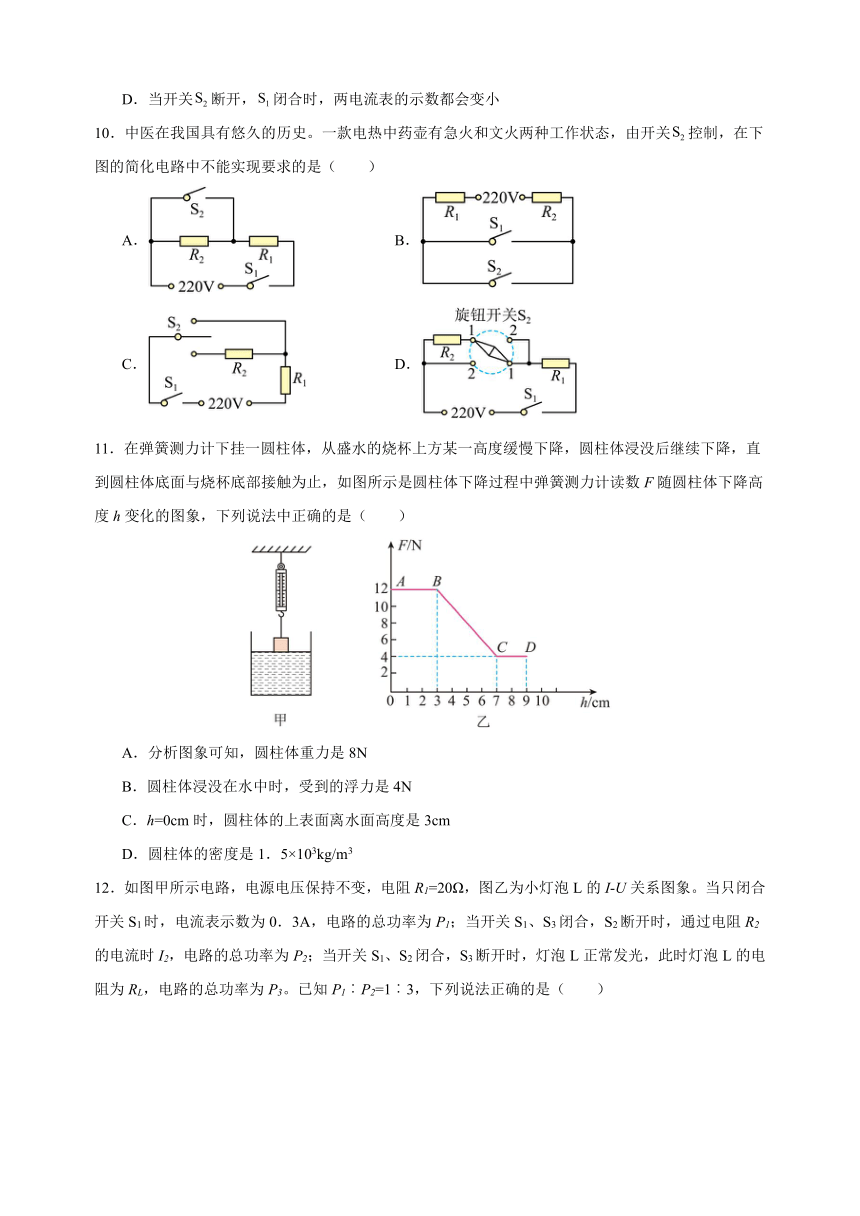

10．中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由开关控制，在下图的简化电路中不能实现要求的是（ ）
A． B．
C． D．
11．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象，下列说法中正确的是（ ）
A．分析图象可知，圆柱体重力是8N
B．圆柱体浸没在水中时，受到的浮力是4N
C．h=0cm时，圆柱体的上表面离水面高度是3cm
D．圆柱体的密度是1．5×103kg/m3

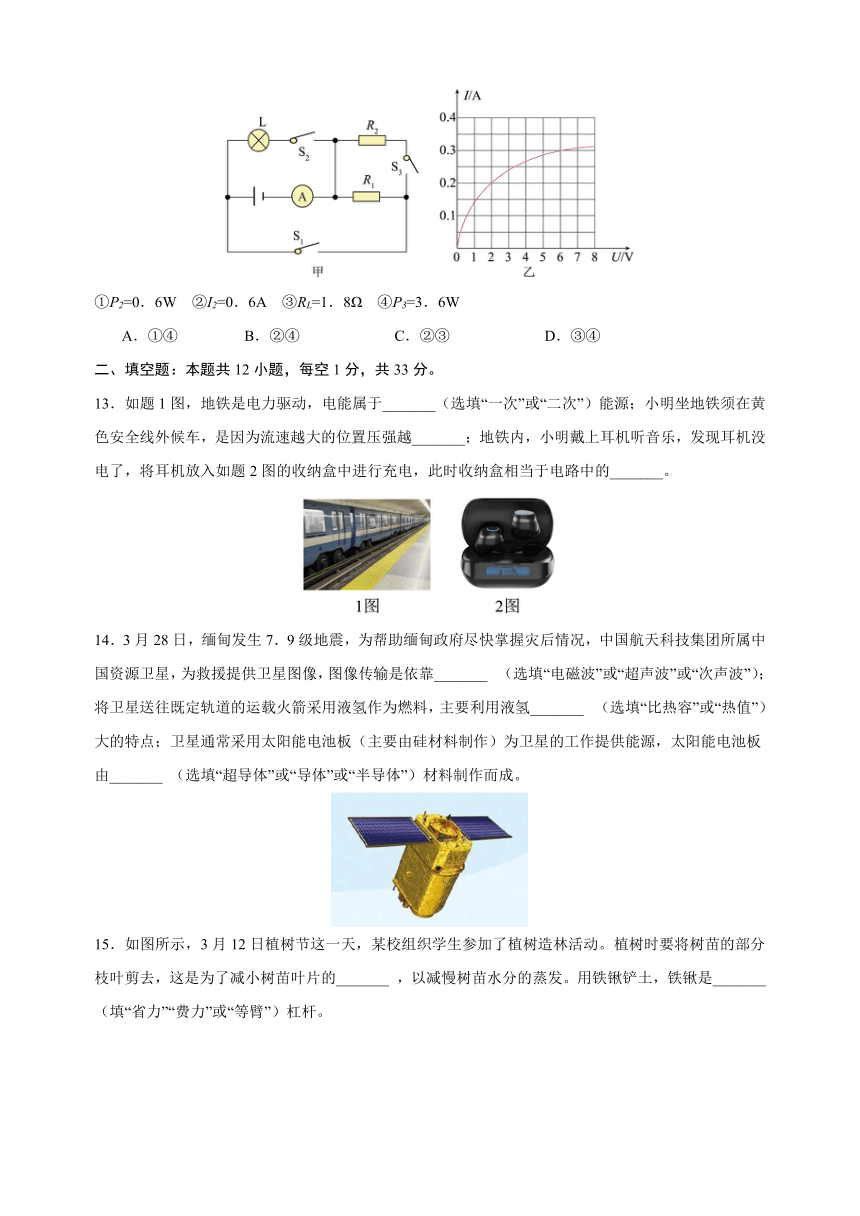

12．如图甲所示电路，电源电压保持不变，电阻R1=20Ω，图乙为小灯泡L的I-U关系图象。当只闭合开关S1时，电流表示数为0．3A，电路的总功率为P1；当开关S1、S3闭合，S2断开时，通过电阻R2的电流时I2，电路的总功率为P2；当开关S1、S2闭合，S3断开时，灯泡L正常发光，此时灯泡L的电阻为RL，电路的总功率为P3。已知P1︰P2=1︰3，下列说法正确的是（ ）
①P2=0．6W ②I2=0．6A ③RL=1．8Ω ④P3=3．6W
A．①④ B．②④ C．②③ D．③④
二、填空题：本题共12小题，每空1分，共33分。
13．如题1图，地铁是电力驱动，电能属于_______（选填“一次”或“二次”）能源；小明坐地铁须在黄色安全线外候车，是因为流速越大的位置压强越_______；地铁内，小明戴上耳机听音乐，发现耳机没电了，将耳机放入如题2图的收纳盒中进行充电，此时收纳盒相当于电路中的_______。
14．3月28日，缅甸发生7．9级地震，为帮助缅甸政府尽快掌握灾后情况，中国航天科技集团所属中国资源卫星，为救援提供卫星图像，图像传输是依靠_______ （选填“电磁波”或“超声波”或“次声波”）；将卫星送往既定轨道的运载火箭采用液氢作为燃料，主要利用液氢_______ （选填“比热容”或“热值”）大的特点；卫星通常采用太阳能电池板（主要由硅材料制作）为卫星的工作提供能源，太阳能电池板由_______ （选填“超导体”或“导体”或“半导体”）材料制作而成。
15．如图所示，3月12日植树节这一天，某校组织学生参加了植树造林活动。植树时要将树苗的部分枝叶剪去，这是为了减小树苗叶片的_______ ，以减慢树苗水分的蒸发。用铁锹铲土，铁锹是_______（填“省力”“费力”或“等臂”）杠杆。
16．如图，小红站在平面镜前跳舞，向平面镜移动2m用时5s，则她在镜中的像移动的平均速度是，像的大小_______（选填“变大”、“变小”或“不变”）。
17．如图所示，是一款疗伤喷雾，医学上针对外伤的疼痛常用“冷疗法”治疗。喷雾剂内是常温下为气态的氯乙烷。它的装瓶是采用_______的方法使其在常温下液化。使用时，对准人的伤口处喷射，液态的氯乙烷在皮肤表面迅速_______（填物态变化名称），此过程需要_______热，使人体受伤部位的温度降低，皮肤血管收缩，神经纤维传导速度变慢，起到镇痛的作用。
18．2024年1月18日，天舟七号货运飞船在中国空间站成功对接（图甲）。当货运飞船和核心舱相互靠近时，为减缓撞击带来的影响，货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息结合物理知识，设计了如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时，产生相互排斥的力，说明通电螺线管左端为_______极，为增大排斥力，滑动变阻器的滑片应向_______端滑动。
19．杆秤在我国有几千年的历史，如今中药房仍在使用。如图所示，已测得刺五加药材质量是120g，其中OB=3OA，若不计杆秤自重，则秤砣的质量约为_______ g。接下来要测30g的人参片需要将秤砣向B点的_______（选填“左”或“右”）侧移动。
20．如图所示，用弹簧测力计提着重为5．0牛的物体A静止于水中，此时测力计的示数为2．0牛，A受到的浮力大小为_______牛。减小A浸没在水中的深度，测力计的示数_______，A底部受到的水的压强_______（后两空选填“变大”“不变”或“变小”）。
21．学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了_______故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠_______（选填“能”或“不能”）正常发光，此时吸顶灯的功率为_______W。
22．在甲图所示的电路中，闭合开关，再闭合开关，电流表的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过的电流为_______ A，_______ ，在相同时间内两电阻产生的热量之比_______ 。
23．如图所示，轻质木杆AB的O点用细线悬挂在天花板上并保持水平，已知AB是OB长度的4倍，AO是AC长度的3倍。在杆的B点用细线竖直悬挂一边长为10cm的正方体物块甲，该物块静止在水平地面上；O点左侧悬挂一可自由移动的质量为2kg的物块乙。当乙悬挂在A点时，甲恰好对地面无压力，则甲的重力为_______N；当乙悬挂在C点时，甲对地面的压强为_______Pa。（g取10N/kg）
24．某热敏电阻温度计的简化电路如图甲所示，为热敏电阻，其阻值随温度t变化的图像如图乙所示，为定值电阻，阻值为，电源电压可在之间调节。测温时，电源电压自动调控，通过的电流为某一定值，两端的电压会随阻值均匀变化，将电压表表盘的刻度改成相应的温度刻度，就可直接从电压表表盘上读出温度值。
（1）该款热敏电阻温度计表盘上的温度刻度值_______ （选填“均匀”或“不均匀”）；测温过程中，当温度升高时，两端的电压会_______（选填“增大”“减小”或“不变”）；
（2）测温时，通过的电流值恒为2mA，电压表表盘上显示的温度是，此时电源电压为_______V，该热敏电阻温度计测量温度的范围为_______；若要能让该温度计测量的最高温度值更高一些，则应_____________________。
三、解答题：本题共6小题，共43分。25题每图2分，29、30题应写出必要的解题过程。
25．（6分）按要求作图：
（1）如题1图，小木块从粗糙的斜坡滑下，请在O点画出小木块受力的示意图；
（2）如题2图所示，请画出鱼眼B看到荷花A点的大致光路图，并标出法线；
（3）如题3图所示，用笔画线代替导线，将家中的插座、电灯和开关接入电路中（开关只控制灯泡），使电路正常工作。
26．（6分）小阳利用如图所示的装置进行实验，探究“凸透镜成像规律”的实验中。
（1）实验前，调节烛焰、透镜和光屏，使它们三者的中心大致在_______；
（2）将蜡烛放在如图甲所示位置，在光屏上看到一个清晰等大的像，则凸透镜焦距是_______；
（3）把蜡烛移到刻度线处，向_______（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到清晰的倒立、_______的实像；
（4）实验中，小明发现不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到。如图乙所示，拿掉光屏，用肉眼在_______（选填“a”“b”或“c”）位置沿图示方向能看到这个实像；
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，保持蜡烛和透镜位置不动。再次实验，光屏上所成的像与原来相比_______（选填“完整变小”“完整变暗”或“变不完整”）了。
27．（7分）在“研究影响滑动摩擦力大小的因素”的实验中。实验器材如下：带有合页的长木板、带圆形凹槽的木块、小球、弹簧测力计。
（1）如图甲所示，将木块放在水平放置的长木板上，用弹簧测力计沿_______方向拉动木块做匀速直线运动，读出弹簧测力计的示数，则滑动摩擦力为_______；
（2）将小球放在木块的凹槽内，重复（1）的操作，弹簧测力计的示数比（1）中的大。说明当接触面粗糙程度相同时，滑动摩擦力的大小与_______有关；
（3）请在图甲中画出木块所受摩擦力的示意图_____________________；
（4）利用上述实验器材还可以探究物体的动能跟运动速度的关系，如图乙所示。
①进行实验时，为改变小球在水平面上开始运动的速度，应使小球从同一斜面上的_______高度由静止滚下；
②小球在同一斜面上的位置越高，滚下时木块被撞得越远，实验表明，质量相同的小球，运动的速度越大，动能_______；
③请根据上述结论，对驾驶员提出一条关于交通安全方面的建议：_____________________。
28．（7分）创新小组的同学用图甲所示的器材，做“探究电流与电压的关系”实验。
（1）图甲是小组同学连接的部分电路，请你用笔画线代替导线，将电路连接完整，使滑动变阻器的滑片向右移动时，电流表示数变大。连接电路时，应_______ 开关；
（2）闭合开关后进行实验，发现电流表的指针向零刻度线左侧偏转，出现该现象的原因可能是______________ ；
（3）解决上述问题后继续实验，移动滑动变阻器的滑片至某位置时，电流表的示数如图乙所示，为_______ A。小组同学根据实验数据绘制出如图丙所示的图像，分析图像可以得出的结论是_____________________；
（4）为了使结论更具有普遍性，小李提出用图甲中的实验器材继续进行多次实验，同组的小王提出换用不同的定值电阻重复前面的实验。你认为更科学合理的是_______ （选填“小李”或“小王”）的方案；
（5）利用图甲电路，还能进行的实验有____________________________。（写出一个即可）
29．（7分）如图所示为我国研制的四座氢燃料内燃机飞机验证机。该飞机使用氢为燃料，高压储氢罐可储氢4kg，最大起飞质量可达。已知飞机静止在水平地面上时，轮胎与地面的总接触面积为；在空中以180km/h的速度匀速直线巡航时，前置螺旋桨为飞机提供的牵引力为。已知氢的热值为。求：
（1）发动机未工作前，飞机静止在水平地面上，达到最大起飞质量时对地面的压强为多少？
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为多少？
（3）飞机以180km/h的速度匀速直线巡航0.5h，前置螺旋桨为飞机提供的牵引力做的功为多少？
30．（10分）阅读材料，回答问题。
敏感电阻器
敏感电阻器是指可以通过外界环境的变化（如温度、湿度、光亮、压力等）改变自身阻值的大小，从而实现其他信号转化成电信号，因此常用于一些传感器中。常用的主要有热敏电阻器、压敏电阻器、气敏电阻器、光敏电阻器、湿敏电阻器等。
（1）为了节约用电，居民楼里的楼道灯用两个感应开关（图1中S1、S2）控制，S1能在天黑时自动闭合，天亮时自动断开；S2能在有声音时自动闭合，无声音时自动断开，做到白天灯灭，天黑有人灯亮。则感应开关S1实质是_______电阻（选填“热敏、压敏、光敏”）；
（2）“开车不饮酒，酒后不开车”是每位司机都必须遵守的交通法规。用来检测酒驾的呼气酒精测试仪是由酒精气体传感器（气敏电阻器）制成，其中传感器R1的阻值随酒精气体浓度的变化如图2甲所示，工作电路如图2乙所示，由图甲可知，传感器R1的阻值随酒精气体浓度的增大而_______（选填“增大”或“减小”）；当被检测者喝酒时，呼出的酒精气体浓度越大，测试仪示数越大，则应选_______（选填：“电流”或“电压”）表为酒精测试仪；
（3）如图3，甲为一种抗压检测器电路。某次检测时将要检测的材料样品（不计质量）水平放在压力传感器上，闭合开关S，将一重物从样品正上方由静止自由释放，从重物开始下落到撞击样品并最终静止在样品上的过程中，电流表示数I随时间t变化的图像如图3乙所示，压力传感器的电阻R随压力F变化如图3丙所示（一次函数）。已知电源电压保持12V不变，定值电阻R0=20Ω。求：
①0~1s时间内，压力传感器的电阻为多少；
②图乙中I1的大小为多少；
③测试期间，重物与样品撞击时样品受到的最大撞击力是多少。
参考答案
1． B
【详解】A．人体的正常体温约为37℃，故A不符合题意；
B．电磁波的传播不需要介质，在真空中传播的速度约为3×108m/s，故B符合题意；
C．教室内课桌桌面的宽约为，故C不符合题意；
D．家庭电路中的电压为220V，教室内日光灯工作时两端的电压为220V，故D不符合题意。
故选B。
2．B
【详解】．声音是由物体振动产生的。图甲中，通过观察纸屑是否跳动可以探究“声音的产生原因”，故A正确，不符合题意；
B．图乙中，乒乓球的作用是放大音叉的振动幅度，故B错误，符合题意；
C．声音的传播需要介质，真空不能传声。图丙实验表明真空不能传声，故C正确，不符合题意；
D．图丁中，小丽通过“土电话”能听到小刚的声音，声音是通过固体传播的，说明固体可以传声，故D正确，不符合题意；
故选B。
3． C
【详解】天在清溪底是一种平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的。
A．墙上的竹影是光的直线传播形成的，故A不符合题意；
B．水底灯光射出水面进入空气中时，在水面上发生折射，是折射现象，故B不符合题意；
C．镜中小花的像，属于平面镜成像，是由光的反射造成的，故与天在清溪底的形成原理相同，故C符合题意；
D．放大镜下的叶脉，是利用了凸透镜成像原理，属于光的折射现象，故D不符合题意。
故选C。
4． C
【详解】A．蜡烛 “垂泪” 是蜡烛由固态变为液态，是熔化现象，熔化过程需要吸热，而不是放热，故A错误；
B．雨是水蒸气遇冷液化形成的小水滴，液化过程需要放热，而不是吸热，故B错误；
C．霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华过程需要放热，故C正确；
D．河水结冰是水由液态变为固态，是凝固现象，凝固过程需要放热，而不是吸热，故D错误。
故选C。
5． B
【详解】A．超声波是频率高于20000Hz的声波，属于声波的一种。而毫米波是电磁波的一种，毫米波雷达感知技术是利用毫米波来传递信息的，并非超声波，故A错误；
B．激光属于电磁波的一种。激光雷达感知技术是通过发射激光信号，然后接收反射回来的激光信号来获得周边环境的信息，故B正确；
C．毫米波是电磁波，电磁波的传播不需要介质，它可以在真空中传播；激光同样属于电磁波，其传播也不需要介质，在真空中也能以光速传播。故C错误；
D．在真空中，所有电磁波的传播速度都相同，都等于光速c=3×108m/s。毫米波和激光都属于电磁波，它们在真空中的传播速度相等；在其他介质中，虽然传播速度会小于真空中的速度，但二者在相同介质中的传播速度仍然是相等的，故D错误。
故选B。
6． B
【详解】A．水平面上的物体对支持面的压力等于物体重力，甲物体对桌面的压力等于甲物体的重力，乙物体对桌面的压力等于乙物体的重力，因为，故甲物体对桌面的压力大于乙物体对桌面的压力，故A错误；
B．甲、乙两个物体分别在水平拉力作用下做匀速直线运动，水平方向受力平衡，受到的摩擦力与拉力是一对平衡力，大小相等，方向相反。甲物体受到的拉力为5N，则甲物体受到的摩擦力为5N；乙物体受到的拉力为10N，则乙物体受到的摩擦力为10N，则甲物体受到的摩擦力小于乙物体受到的摩擦力，故B正确；
C．物体对接触面的压力越大，接触面粗糙程度越大，物体受到的滑动摩擦力越大。因为甲、乙两物体在同一水平桌面上，甲、乙分别对桌面的压力均等于自身的重力，由于，则甲对桌面的压力大于乙对桌面的压力，甲物体受到的摩擦力小于乙物体受到的摩擦力，所以乙物体的表面更粗糙，故C错误；
D．滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟接触面积大小、拉力大小、运动速度无关，由已知条件无法比较甲、乙速度大小关系，故D错误。
故选B。
7． C
【详解】A．温度计分度值为1℃，30℃过了7小格，则图中温度计的示数为37℃，故A错误；
B．用不同的电加热器加热，相同时间内质量相同的水温变化不同，说明两加热器的功率不同。故B错误；
C．甲、乙杯中质量与初温相同的水，分别加热2分钟、3分钟后，最后的温度相同，根据可以知道，它们吸收的热量是相同的。故C正确；
D．由题意可知，甲乙两容器中都是相同质量的纯净水，它们的种类和状态相同，则两烧杯中水的比热容相同，故D错误。
故选C。
8． D
【详解】A．由图甲、乙可知，某液体的质量，故A不符合题意；
B．由图乙、丙可知，量筒的分度值是1ml，未放物块前液体的体积是40ml，放物块后液体的体积是80ml，则物块的体积，故B不符合题意；
C．某液体的体积
液体密度，故C不符合题意；
D．物块的质量
物块密度，故D符合题意。
故选D 。
9． D
【详解】AB．如图所示，闭合开关、，小灯泡与首首相连，尾尾相连，是并联的关系，电流表测干路电流，电流表与小灯泡串联，测小灯泡的电流，故AB错误；
C．开关在干路上，在支路上，所以开关断开，闭合时，小灯泡与均熄灭，故C错误；
D．当开关断开，闭合时，支路断路，所以电流表示数减小为零，根据并联电流规律，电流表示数减小，故D正确。
故选D。
10． B
【详解】A．只闭合S1时，R1、R2串联，，电路中电阻较大，由可知，电功率较小，为文火状态，当S1、S2都闭合时，只有R1接入电路，电路中电阻较小，由可知，电功率较大，为急火状态，可以实现要求，故A不符合题意；
B．当只闭合S1时，R1、R2串联，当S1、S2都闭合时，仍旧是R1、R2串联，当S1闭合时，无论是否闭合S2，电路中电功率都相同，不能实现要求，故B符合题意；
C．当S1闭合，S2接1时，电路中只有R1，电阻较小，由可知，电功率较大，为急火状态；当S2接2时，R1、R2串联，电路中电阻较大，由可知，电功率较小，为文火状态，可以实现要求，故C不符合题意；
D．当S1闭合，S2两端都接1时，R1、R2串联，电路中电阻较大，由可知，电功率较小，为文火状态，S2两端都接2时，只有R1接入电路，电路中电阻较小，由可知，电功率较大，为急火状态，可以实现要求，故D不符合题意。
故选B。
11． D
【详解】A．分析图象AB段，物体还未浸入水中，由二力平衡知此时弹簧对圆柱体的拉力等于物重为12N，故A错误；
B．据图可知，圆柱体浸没在水中时，弹簧测力计的示数为4N，物体受到的浮力为
故B错误；
C．据乙图可知，当h=3cm时，物体的下表面刚好与水面接触，则h=0cm时，圆柱体的下表面离水面高度是3cm，故C错误；
D．圆柱体浸没时排开液体的体积与圆柱体的体积相等，则圆柱体的体积为
圆柱体的密度是
故D正确。
故选D。
12． B
【详解】①当只闭合S1时，电路中只有R1工作，电流表示数为0．3A，电路的总功率为
由于P1︰P2=1︰3，所以，
故①错误；
②当只闭合S1时，电路中只有R1工作，根据可知，电源电压
当开关S1、S3闭合，S2断开时，R1和R2并联，根据P=UI可知干路电流为
由于并联电路各支路互不影响，因此通过电阻R1的电流为0．3A，根据并联电路电流的特点可知，通过电阻R2的电流为I2=I-I1=0．9A-0．3A=0．6A
故②正确；
③当开关S1、S2闭合，S3断开时，此时灯泡L与电阻R1并联，灯泡L正常发光，灯泡两端电压等于电源电压U=6V，由乙图知道，此时通过小灯泡的电流IL=0．3A，由知道，灯泡L的电阻为
故③错误；
④当开关S1、S2闭合，S3断开时，灯泡和R1并联，此时灯泡两端电压等于电源电压为6V，由乙图知道，此时通过小灯泡的电流IL=0．3A，由知道，灯泡的功率为
由于并联电路各支路互不影响，则电阻R1的功率仍为P1=1．8W，则电路的总功率为
故④正确。
故B符合题意，ACD不符合题意。
故选B。
13．二次小电源
【详解】[1]电能是由其它能源转化而来的，属于二次能源。
[2]小明坐地铁须在黄色安全线外候车，是因为流速越大的位置压强越小，小明和地铁之间的空气流速大压强小，小明远离地铁一侧的空气流速小压强大，产生指向地铁的压力差，会将他压向地铁，容易发生危险。
[3]将耳机放入如题2图的收纳盒中进行充电，此时收纳盒为耳机提供电能，相当于电路中的电源。
14．电磁波热值半导体
【详解】[1]电磁波的传播不需要介质，卫星是靠电磁波传递信息的。
[2]火箭使用的燃料是液态氢，原因是液态氢具有较大的热值，完全燃烧相同质量的氢和其它燃料相比，可以释放出更多的热量。
[3]半导体材料是介于导体和绝缘体之间的一类材料，具有电导率和导电性变化范围较大的特点。太阳能电池板由半导体材料制作而成。
15．表面积费力
【详解】[1]当其它条件一定时，液体表面积越小，蒸发越慢；植树时要将树苗的部分枝叶剪去，这是为了减小树苗叶片的表面积，以减慢树苗水分的蒸发，有利于树苗成活。
[2]用铁锹铲土，使用时铁锹的动力臂小于阻力臂，是费力杠杆。
16．0．4 不变
【详解】[1]小红向平面镜移动2m用时5s，其速度为
当人以0．4m/s速度垂直向平面镜靠近，同时像也以0．4m/s速度垂直向平面镜靠近。
[2]平面镜成像的特点：像和物体形状、大小相同；像和物体各对应点到平面镜的距离相等。所以，在此过程中像的大小始终与小红的大小相同，即像的大小不变。
17．压缩体积汽化吸收
【详解】[1]要在常温下让氯乙烷从气态变为液态，我们采取压缩体积的方法使其在常温下液化，这一过程要放出热量。
[2][3]当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；氯乙烷汽化时吸收大量的热量，会使人体受伤部位的温度降低。
18．N A
【详解】[1][2] 当条形磁体和通电螺线管靠近时，产生相互排斥的力，根据同名磁极相互排斥，说明通电螺线管左端为N极；为增大排斥力，滑动变阻器的滑片应向左端滑动，增大通过螺线管的电流，从而增强螺线管的磁性。
19．40 右
【详解】[1]由杠杆平衡条件得到
G物×OA=G砣×OB
m物g×OA=m砣g×OB
m物×OA=m砣×OB
[2]接下来要测30g的人参片，物体的质量m物减小，由
m物×OA=m砣×OB
可知，OA不变，m砣不变，OB减小，需要将秤砣向B点的右侧移动。
20．3．0 不变变小
【详解】[1]由称重法知道，物体A受到的浮力
[2]减小A浸没在水中的深度，液体密度不变，排开液体的体积不变，根据阿基米德原理知道，浮力不变。
[3]由知道，当深度减小时， A底部受到的水的压强减小。
21．断路/开路能 19．8
【详解】[1]21颗相同的LED灯珠串联组成，所有灯珠将不亮，说明电路中没有电流通过，可能是AB间的LED灯珠发生了断路。
[2]电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0．3A。所以AB两点一个灯珠坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光。
[3]单个LED灯珠的额定电压为3．3V，AB间的LED灯珠被短路后，20个灯珠串联接入电路中，由串联电路的电压特点可知，电源模块的输出电压：U=20U额=20×3．3V=66V
吸顶灯输出电流恒定为0．3A，故此时吸顶灯的功率为：
P=UI=66V×0．3A=19．8W
22．1．2 1∶4 4∶1
【详解】[1]图甲中，闭合开关，则电路R2的简单电路，两个电流表都测通过R2的电流；再闭合开关，则R1、R2并联，A2测通过R2的电流，示数不变，A1测干路电流，由并联电路电流特点可知，A1示数大于A2示数，因此A1使用的大量程，分度值为0．1A，示数为1．5A，即干路电流为
A2使用的小量程，分度值为0．02A，示数为0．3A，则通过的电流为
[2]由欧姆定律可知，两电阻的阻值之比
[3]由可得在相同时间内两电阻产生的热量之比
23．60 2000
【详解】[1] 乙物体重力
G乙=mg=2kg×10N/kg=20N
当乙悬挂在A点时，甲恰好对地面无压力，根据杠杆平衡条件知
[2] 当乙悬挂在C点时
物块对地面的压力为
则物块对地面的压强为
24．（1）均匀减小（2） 1 增大定值电阻的大小
【详解】（1）[1][2]由图甲知道，两电阻串联，电压表测两端的电压，通过的电流为某一定值；设R的阻值与温度的函数关系为
由图乙可得------①
------②
①②两式联立可得，
则电阻与温度的函数关系为
两端的电压可表示为
与t是一次函数，因而刻度是均匀的，且温度越高，U1越小。
（2）[1] 通过的电流值恒为，电压表表盘上显示的温度是，则
此时电源电压为
[2]之间调节，当电压为时，电路中电阻为，
即
解得t=40℃
当电压为1．2V时，电路中电阻为，
即
解得t=10℃
该热敏电阻温度计测量温度的范围为
[3]根据电压和电流不变时，总电阻不变，温度更高时，热敏电阻更小，可以增大定值电阻的大小。
25．
（1）（2）
（3）
【详解】（1）小木块在粗糙的斜坡上下滑时，受到竖直向下的重力，垂直于斜面向上的支持力和沿着斜面向上的摩擦力，作图如下：
（2）荷花A点的光线从空气斜射入水中时发生折射后进入鱼眼B，折射角小于入射角，据此确定大致的折射点的位置，过折射点作垂直于界面的虚线即为法线，作图如下：
（3）插座的接法是“左零右火上接地”，螺口灯泡的开关要接在火线上，并与底端的金属点相连，侧面螺旋套与零线相连，作图如下：
26．（1）同一高度（2）10．0 （3）远离放大（4） c （5）完整变暗
【详解】（1）实验前，为了使像成在光屏的中央，应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度。
（2）图甲所示的位置，在光屏上看到一个清晰、等大的像，物距为40．0cm-20．0cm=20．0cm
像距为60．0cm-40．0cm=20．0cm
根据凸透镜成像规律可知，此时u=v=2f=20．0cm
则凸透镜的焦距是10．0cm。
（3）[1][2]把蜡烛移到25cm刻度线处，此时物距为40．0cm-25．0cm=15．0cm
物距大于一倍焦距，小于二倍焦距，根据凸透镜成像规律可知，此时成倒立、放大的实像，根据“成实像时，物近像远像变大”可知，需向远离凸透镜的方向移动光屏。
（4）凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在c位置沿图示方向能看到这个实像。
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，因为焦距不变，所成像的大小不变，由于镜面较小，透过的光较少，故所成像较暗，光屏上所成的像与原来相比完整变暗。
27．（1）水平 0．8 （2）压力（3）（4）不同越大严禁超速行驶
【详解】（1）[1][2]测量滑动摩擦力的实验原理是二力平衡，必须沿水平方向匀速拉动木块才会使木块所受摩擦力和拉力成为一对平衡力，此时弹簧测力计的示数就是滑动摩擦力的大小，由图可知此时摩擦力为0．8N。
（2）[3]把小球放在木块凹槽内，增大了木块对木板的压力，发现弹簧测力计示数变大，故可以看出滑动摩擦力的大小与压力大小有关。
（3）[4]摩擦力和拉力是一对平衡力，大小相等，方向相反。如图所示：
（4）[5]为使小球到达水平面时速度不同，应让小球从不同高度滚下，高度不同，重力势能不同，到达水平面时转化成的动能也不同，故速度不相同。
[6]由题意，木块被撞得越远，说明小球所做的功越多，动能越大。
[7]上述结论表明动能大小与速度大小有关，在交通安全方面应该禁止超速行驶。
28．
（1）断开（2）电流表正负接线柱接反了（3）0．4 电阻一定时，通过导体的电流和导体两端的电压成正比（4）小李（5）测得未知电阻的阻值
【详解】（1）[1]根据滑片向右移动时，电流表示数变大，电路中的电流变大，滑动变阻器接入的电阻变小，连接电路如下
[2]为保护电路，连接电路时，开关要处于断开。
（2）闭合开关后进行实验，发现电流表的指针向零刻度线左侧偏转，出现该现象的原因可能是电流表正负接线柱接反了。
（3）[1]图乙中电流表的量程0~0．6A，分度值0．02A，电流表示数0．4A。
[2]分析图像可以看出，图像为一条过原点的直线，故得出的结论是电阻一定时，通过导体的电流和导体两端的电压成正比。
（4）为了使结论更具有普遍性，进行多次实验，而探究电流与电压的关系，要控制定值电阻的阻值不变，所以小李的更科学。
（5）利用图甲电路，还能进行的实验有测得未知电阻的阻值。
29．（1）；（2）；（3）
【详解】解：（1）飞机静止在水平地面上时的压力
（1分）
飞机静止时对水平地面的压强
（1分）
（2）氢完全燃烧放出的热量
（2分）
（3）由可得，飞机匀速巡航的路程
（1分）
牵引力做的功
（2分）
答：（1）达到最大起飞质量时对地面的压强为6×104Pa；
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为5．6×108J；
（3）前置螺旋桨为飞机提供的牵引力做的功为1．8×108J。
30．（1）光敏（2）减小电流（3） 100 0．1A 2250
【详解】（1）由题意知，S1能在天黑时自动闭合，天亮时自动断开，即其开合受光照强度影响，所以感应开关S1实质是光敏电阻。（1分）
（2）[1]由图甲可知，传感器的阻值随酒精气体浓度的增大而逐渐减小。（1分）
[2]由图乙可知，与串联，电压表测电压，电流表测电路电流。呼出的酒精气体浓度变大时，传感器的阻值变小，则总电阻变小，由可知，电流表示数变大，由可知定值电阻两端电压也变大，由串联电路的电压特点可知，此时两端的电压变小，即电压表示数变小，所以应选电流表为酒精测试仪。（1分）
（3）[1][2]分析电路图甲可知，压力传感器和串联，电流表测电路电流。0~1s时间内，电流不变且最小，压力为0，说明电阻最大，由图丙知压力传感器的电阻为。（2分）此时电流为（2分）
[3]在测试过程中，样品受到的撞击力最大时，压力传感器的阻值最小，电路中的电流最大，由图乙可知，电路中的最大电流为0．4A，此时电路中的总电阻为
此时压力传感器的阻值为（1分）
利用数学知识解得图丙中压力传感器的电阻R与压力F的关系式为（1分）
将压力传感器的阻值代入，解得。则测试期间，重物与样品撞击时样品受到的最大撞击力是2250N。（1分）
物理（无锡卷）
（考试时间：90分钟，试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一项符合题目要求。
1．小鲁对生活中常见的物理量进行估计，其中符合实际的是（ ）
A．人体的正常体温约为26℃
B．电磁波在真空中传播的速度约为
C．教室内课桌桌面的宽约为20dm
D．教室内日光灯工作时两端的电压为36V
2．如图所示是探究声现象的四种实验情景，下列说法错误的是（ ）
A．图甲中，通过观察纸屑是否跳动可以探究“声音的产生原因”
B．图乙中，乒乓球的作用是延长音叉的振动时间
C．图丙实验表明真空不能传声
D．图丁中，小刚轻声说话，小丽通过“土电话”能听到小刚声音，说明固体可以传声
3．南宋词人辛弃疾是济南历史文化名人。在他的词《生查子独游雨岩》中有诗句“溪边照影行，天在清溪底。”下列光现象与诗中“天在清溪底”所描述的现象原理相同的是（ ）
A．墙上的竹影 B．水底灯光秀
C．镜中小花的像 D．放大镜下的叶脉
4．中华传统文化源远流长，在古诗文和关于节气的谚语中涉及的物态变化分析正确的是（ ）
A．“蜡烛有心还惜别，替人垂泪到天明”，蜡烛“垂泪”是熔化现象，该过程需放热
B．“伏天三场雨，薄地长好麻”，雨的形成是液化现象，该过程需吸热
C．“霜降有霜，米谷满仓”，霜的形成是凝华现象，该过程需放热
D．“小寒冻土，大寒冻河”，河水结冰是凝固现象，该过程需吸热
5．如图所示的“智轨”电车采用激光雷达感知技术、毫米波雷达感知技术等环境感知手段，获得安全防护信息。雷达感知技术是通过信号发射系统向环境发射信号，然后信号接收系统接收到来自环境反射回来的信号而获得周边环境的信息。下列说法正确的是（ ）
A．毫米波雷达感知技术利用超声波传递信息
B．激光雷达感知技术利用电磁波传递信息
C．毫米波的传播需要介质，激光的传播不需要介质
D．毫米波传播的速度比激光小
6．如图所示，水平桌面上甲、乙两个物体分别在水平拉力作用下做匀速直线运动，已知。下列说法正确的是（ ）
A．甲物体对桌面的压力小于乙物体对桌面的压力
B．甲物体受到的摩擦力小于乙物体受到的摩擦力
C．甲物体的表面比乙物体的表面更粗糙
D．甲物体的运动速度小于乙物体的运动速度
7．甲、乙两规格相同的烧杯中装了相同质量的纯净水，用不同的电加热器加热，忽略散热，得到两容器中水温随时间变化的图像，下列说法正确的是（ ）
A．图中温度计的示数为43℃
B．电加热器1和电加热器2的功率相同
C．甲烧杯的水加热2min与乙杯的水加热3min吸收的热量相同
D．甲烧杯中的水温上升快，说明甲杯中的水的比热容比乙杯中的水比热容小
8．将空量筒放在电子秤上测得质量如图甲，用其量取40ml某液体后置于电子秤上如图乙，接着放入不吸水的实心物块，此时，电子秤与量筒示数如图丙，则（ ）
A．液体的质量为90g
B．物块的体积为70mL
C．液体密度为1g/cm3
D．物块密度为1．5g/cm3
9．如图所示，闭合开关、，下列对电路的分析正确的是（ ）
A．小灯泡与串联
B．电流表测通过小灯泡的电流
C．开关断开，闭合时，只有小灯泡会熄灭
D．当开关断开，闭合时，两电流表的示数都会变小
10．中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由开关控制，在下图的简化电路中不能实现要求的是（ ）
A． B．
C． D．
11．在弹簧测力计下挂一圆柱体，从盛水的烧杯上方某一高度缓慢下降，圆柱体浸没后继续下降，直到圆柱体底面与烧杯底部接触为止，如图所示是圆柱体下降过程中弹簧测力计读数F随圆柱体下降高度h变化的图象，下列说法中正确的是（ ）
A．分析图象可知，圆柱体重力是8N
B．圆柱体浸没在水中时，受到的浮力是4N
C．h=0cm时，圆柱体的上表面离水面高度是3cm
D．圆柱体的密度是1．5×103kg/m3
12．如图甲所示电路，电源电压保持不变，电阻R1=20Ω，图乙为小灯泡L的I-U关系图象。当只闭合开关S1时，电流表示数为0．3A，电路的总功率为P1；当开关S1、S3闭合，S2断开时，通过电阻R2的电流时I2，电路的总功率为P2；当开关S1、S2闭合，S3断开时，灯泡L正常发光，此时灯泡L的电阻为RL，电路的总功率为P3。已知P1︰P2=1︰3，下列说法正确的是（ ）
①P2=0．6W ②I2=0．6A ③RL=1．8Ω ④P3=3．6W
A．①④ B．②④ C．②③ D．③④
二、填空题：本题共12小题，每空1分，共33分。
13．如题1图，地铁是电力驱动，电能属于_______（选填“一次”或“二次”）能源；小明坐地铁须在黄色安全线外候车，是因为流速越大的位置压强越_______；地铁内，小明戴上耳机听音乐，发现耳机没电了，将耳机放入如题2图的收纳盒中进行充电，此时收纳盒相当于电路中的_______。
14．3月28日，缅甸发生7．9级地震，为帮助缅甸政府尽快掌握灾后情况，中国航天科技集团所属中国资源卫星，为救援提供卫星图像，图像传输是依靠_______ （选填“电磁波”或“超声波”或“次声波”）；将卫星送往既定轨道的运载火箭采用液氢作为燃料，主要利用液氢_______ （选填“比热容”或“热值”）大的特点；卫星通常采用太阳能电池板（主要由硅材料制作）为卫星的工作提供能源，太阳能电池板由_______ （选填“超导体”或“导体”或“半导体”）材料制作而成。
15．如图所示，3月12日植树节这一天，某校组织学生参加了植树造林活动。植树时要将树苗的部分枝叶剪去，这是为了减小树苗叶片的_______ ，以减慢树苗水分的蒸发。用铁锹铲土，铁锹是_______（填“省力”“费力”或“等臂”）杠杆。
16．如图，小红站在平面镜前跳舞，向平面镜移动2m用时5s，则她在镜中的像移动的平均速度是，像的大小_______（选填“变大”、“变小”或“不变”）。
17．如图所示，是一款疗伤喷雾，医学上针对外伤的疼痛常用“冷疗法”治疗。喷雾剂内是常温下为气态的氯乙烷。它的装瓶是采用_______的方法使其在常温下液化。使用时，对准人的伤口处喷射，液态的氯乙烷在皮肤表面迅速_______（填物态变化名称），此过程需要_______热，使人体受伤部位的温度降低，皮肤血管收缩，神经纤维传导速度变慢，起到镇痛的作用。
18．2024年1月18日，天舟七号货运飞船在中国空间站成功对接（图甲）。当货运飞船和核心舱相互靠近时，为减缓撞击带来的影响，货运飞船与核心舱间需配置缓冲装置。“飞天”兴趣小组根据以上信息结合物理知识，设计了如图乙所示的缓冲装置简化图。当条形磁体和通电螺线管靠近时，产生相互排斥的力，说明通电螺线管左端为_______极，为增大排斥力，滑动变阻器的滑片应向_______端滑动。
19．杆秤在我国有几千年的历史，如今中药房仍在使用。如图所示，已测得刺五加药材质量是120g，其中OB=3OA，若不计杆秤自重，则秤砣的质量约为_______ g。接下来要测30g的人参片需要将秤砣向B点的_______（选填“左”或“右”）侧移动。
20．如图所示，用弹簧测力计提着重为5．0牛的物体A静止于水中，此时测力计的示数为2．0牛，A受到的浮力大小为_______牛。减小A浸没在水中的深度，测力计的示数_______，A底部受到的水的压强_______（后两空选填“变大”“不变”或“变小”）。
21．学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了_______故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠_______（选填“能”或“不能”）正常发光，此时吸顶灯的功率为_______W。
22．在甲图所示的电路中，闭合开关，再闭合开关，电流表的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过的电流为_______ A，_______ ，在相同时间内两电阻产生的热量之比_______ 。
23．如图所示，轻质木杆AB的O点用细线悬挂在天花板上并保持水平，已知AB是OB长度的4倍，AO是AC长度的3倍。在杆的B点用细线竖直悬挂一边长为10cm的正方体物块甲，该物块静止在水平地面上；O点左侧悬挂一可自由移动的质量为2kg的物块乙。当乙悬挂在A点时，甲恰好对地面无压力，则甲的重力为_______N；当乙悬挂在C点时，甲对地面的压强为_______Pa。（g取10N/kg）
24．某热敏电阻温度计的简化电路如图甲所示，为热敏电阻，其阻值随温度t变化的图像如图乙所示，为定值电阻，阻值为，电源电压可在之间调节。测温时，电源电压自动调控，通过的电流为某一定值，两端的电压会随阻值均匀变化，将电压表表盘的刻度改成相应的温度刻度，就可直接从电压表表盘上读出温度值。
（1）该款热敏电阻温度计表盘上的温度刻度值_______ （选填“均匀”或“不均匀”）；测温过程中，当温度升高时，两端的电压会_______（选填“增大”“减小”或“不变”）；
（2）测温时，通过的电流值恒为2mA，电压表表盘上显示的温度是，此时电源电压为_______V，该热敏电阻温度计测量温度的范围为_______；若要能让该温度计测量的最高温度值更高一些，则应_____________________。
三、解答题：本题共6小题，共43分。25题每图2分，29、30题应写出必要的解题过程。
25．（6分）按要求作图：
（1）如题1图，小木块从粗糙的斜坡滑下，请在O点画出小木块受力的示意图；
（2）如题2图所示，请画出鱼眼B看到荷花A点的大致光路图，并标出法线；
（3）如题3图所示，用笔画线代替导线，将家中的插座、电灯和开关接入电路中（开关只控制灯泡），使电路正常工作。
26．（6分）小阳利用如图所示的装置进行实验，探究“凸透镜成像规律”的实验中。
（1）实验前，调节烛焰、透镜和光屏，使它们三者的中心大致在_______；
（2）将蜡烛放在如图甲所示位置，在光屏上看到一个清晰等大的像，则凸透镜焦距是_______；
（3）把蜡烛移到刻度线处，向_______（选填“靠近”或“远离”）凸透镜的方向移动光屏，可以得到清晰的倒立、_______的实像；
（4）实验中，小明发现不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到。如图乙所示，拿掉光屏，用肉眼在_______（选填“a”“b”或“c”）位置沿图示方向能看到这个实像；
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，保持蜡烛和透镜位置不动。再次实验，光屏上所成的像与原来相比_______（选填“完整变小”“完整变暗”或“变不完整”）了。
27．（7分）在“研究影响滑动摩擦力大小的因素”的实验中。实验器材如下：带有合页的长木板、带圆形凹槽的木块、小球、弹簧测力计。
（1）如图甲所示，将木块放在水平放置的长木板上，用弹簧测力计沿_______方向拉动木块做匀速直线运动，读出弹簧测力计的示数，则滑动摩擦力为_______；
（2）将小球放在木块的凹槽内，重复（1）的操作，弹簧测力计的示数比（1）中的大。说明当接触面粗糙程度相同时，滑动摩擦力的大小与_______有关；
（3）请在图甲中画出木块所受摩擦力的示意图_____________________；
（4）利用上述实验器材还可以探究物体的动能跟运动速度的关系，如图乙所示。
①进行实验时，为改变小球在水平面上开始运动的速度，应使小球从同一斜面上的_______高度由静止滚下；
②小球在同一斜面上的位置越高，滚下时木块被撞得越远，实验表明，质量相同的小球，运动的速度越大，动能_______；
③请根据上述结论，对驾驶员提出一条关于交通安全方面的建议：_____________________。
28．（7分）创新小组的同学用图甲所示的器材，做“探究电流与电压的关系”实验。
（1）图甲是小组同学连接的部分电路，请你用笔画线代替导线，将电路连接完整，使滑动变阻器的滑片向右移动时，电流表示数变大。连接电路时，应_______ 开关；
（2）闭合开关后进行实验，发现电流表的指针向零刻度线左侧偏转，出现该现象的原因可能是______________ ；
（3）解决上述问题后继续实验，移动滑动变阻器的滑片至某位置时，电流表的示数如图乙所示，为_______ A。小组同学根据实验数据绘制出如图丙所示的图像，分析图像可以得出的结论是_____________________；
（4）为了使结论更具有普遍性，小李提出用图甲中的实验器材继续进行多次实验，同组的小王提出换用不同的定值电阻重复前面的实验。你认为更科学合理的是_______ （选填“小李”或“小王”）的方案；
（5）利用图甲电路，还能进行的实验有____________________________。（写出一个即可）
29．（7分）如图所示为我国研制的四座氢燃料内燃机飞机验证机。该飞机使用氢为燃料，高压储氢罐可储氢4kg，最大起飞质量可达。已知飞机静止在水平地面上时，轮胎与地面的总接触面积为；在空中以180km/h的速度匀速直线巡航时，前置螺旋桨为飞机提供的牵引力为。已知氢的热值为。求：
（1）发动机未工作前，飞机静止在水平地面上，达到最大起飞质量时对地面的压强为多少？
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为多少？
（3）飞机以180km/h的速度匀速直线巡航0.5h，前置螺旋桨为飞机提供的牵引力做的功为多少？
30．（10分）阅读材料，回答问题。
敏感电阻器
敏感电阻器是指可以通过外界环境的变化（如温度、湿度、光亮、压力等）改变自身阻值的大小，从而实现其他信号转化成电信号，因此常用于一些传感器中。常用的主要有热敏电阻器、压敏电阻器、气敏电阻器、光敏电阻器、湿敏电阻器等。
（1）为了节约用电，居民楼里的楼道灯用两个感应开关（图1中S1、S2）控制，S1能在天黑时自动闭合，天亮时自动断开；S2能在有声音时自动闭合，无声音时自动断开，做到白天灯灭，天黑有人灯亮。则感应开关S1实质是_______电阻（选填“热敏、压敏、光敏”）；
（2）“开车不饮酒，酒后不开车”是每位司机都必须遵守的交通法规。用来检测酒驾的呼气酒精测试仪是由酒精气体传感器（气敏电阻器）制成，其中传感器R1的阻值随酒精气体浓度的变化如图2甲所示，工作电路如图2乙所示，由图甲可知，传感器R1的阻值随酒精气体浓度的增大而_______（选填“增大”或“减小”）；当被检测者喝酒时，呼出的酒精气体浓度越大，测试仪示数越大，则应选_______（选填：“电流”或“电压”）表为酒精测试仪；
（3）如图3，甲为一种抗压检测器电路。某次检测时将要检测的材料样品（不计质量）水平放在压力传感器上，闭合开关S，将一重物从样品正上方由静止自由释放，从重物开始下落到撞击样品并最终静止在样品上的过程中，电流表示数I随时间t变化的图像如图3乙所示，压力传感器的电阻R随压力F变化如图3丙所示（一次函数）。已知电源电压保持12V不变，定值电阻R0=20Ω。求：
①0~1s时间内，压力传感器的电阻为多少；
②图乙中I1的大小为多少；
③测试期间，重物与样品撞击时样品受到的最大撞击力是多少。
参考答案
1． B
【详解】A．人体的正常体温约为37℃，故A不符合题意；
B．电磁波的传播不需要介质，在真空中传播的速度约为3×108m/s，故B符合题意；
C．教室内课桌桌面的宽约为，故C不符合题意；
D．家庭电路中的电压为220V，教室内日光灯工作时两端的电压为220V，故D不符合题意。
故选B。
2．B
【详解】．声音是由物体振动产生的。图甲中，通过观察纸屑是否跳动可以探究“声音的产生原因”，故A正确，不符合题意；
B．图乙中，乒乓球的作用是放大音叉的振动幅度，故B错误，符合题意；
C．声音的传播需要介质，真空不能传声。图丙实验表明真空不能传声，故C正确，不符合题意；
D．图丁中，小丽通过“土电话”能听到小刚的声音，声音是通过固体传播的，说明固体可以传声，故D正确，不符合题意；
故选B。
3． C
【详解】天在清溪底是一种平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的。
A．墙上的竹影是光的直线传播形成的，故A不符合题意；
B．水底灯光射出水面进入空气中时，在水面上发生折射，是折射现象，故B不符合题意；
C．镜中小花的像，属于平面镜成像，是由光的反射造成的，故与天在清溪底的形成原理相同，故C符合题意；
D．放大镜下的叶脉，是利用了凸透镜成像原理，属于光的折射现象，故D不符合题意。
故选C。
4． C
【详解】A．蜡烛 “垂泪” 是蜡烛由固态变为液态，是熔化现象，熔化过程需要吸热，而不是放热，故A错误；
B．雨是水蒸气遇冷液化形成的小水滴，液化过程需要放热，而不是吸热，故B错误；
C．霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华过程需要放热，故C正确；
D．河水结冰是水由液态变为固态，是凝固现象，凝固过程需要放热，而不是吸热，故D错误。
故选C。
5． B
【详解】A．超声波是频率高于20000Hz的声波，属于声波的一种。而毫米波是电磁波的一种，毫米波雷达感知技术是利用毫米波来传递信息的，并非超声波，故A错误；
B．激光属于电磁波的一种。激光雷达感知技术是通过发射激光信号，然后接收反射回来的激光信号来获得周边环境的信息，故B正确；
C．毫米波是电磁波，电磁波的传播不需要介质，它可以在真空中传播；激光同样属于电磁波，其传播也不需要介质，在真空中也能以光速传播。故C错误；
D．在真空中，所有电磁波的传播速度都相同，都等于光速c=3×108m/s。毫米波和激光都属于电磁波，它们在真空中的传播速度相等；在其他介质中，虽然传播速度会小于真空中的速度，但二者在相同介质中的传播速度仍然是相等的，故D错误。
故选B。
6． B
【详解】A．水平面上的物体对支持面的压力等于物体重力，甲物体对桌面的压力等于甲物体的重力，乙物体对桌面的压力等于乙物体的重力，因为，故甲物体对桌面的压力大于乙物体对桌面的压力，故A错误；
B．甲、乙两个物体分别在水平拉力作用下做匀速直线运动，水平方向受力平衡，受到的摩擦力与拉力是一对平衡力，大小相等，方向相反。甲物体受到的拉力为5N，则甲物体受到的摩擦力为5N；乙物体受到的拉力为10N，则乙物体受到的摩擦力为10N，则甲物体受到的摩擦力小于乙物体受到的摩擦力，故B正确；
C．物体对接触面的压力越大，接触面粗糙程度越大，物体受到的滑动摩擦力越大。因为甲、乙两物体在同一水平桌面上，甲、乙分别对桌面的压力均等于自身的重力，由于，则甲对桌面的压力大于乙对桌面的压力，甲物体受到的摩擦力小于乙物体受到的摩擦力，所以乙物体的表面更粗糙，故C错误；
D．滑动摩擦力大小跟压力大小和接触面粗糙程度有关，跟接触面积大小、拉力大小、运动速度无关，由已知条件无法比较甲、乙速度大小关系，故D错误。
故选B。
7． C
【详解】A．温度计分度值为1℃，30℃过了7小格，则图中温度计的示数为37℃，故A错误；
B．用不同的电加热器加热，相同时间内质量相同的水温变化不同，说明两加热器的功率不同。故B错误；
C．甲、乙杯中质量与初温相同的水，分别加热2分钟、3分钟后，最后的温度相同，根据可以知道，它们吸收的热量是相同的。故C正确；
D．由题意可知，甲乙两容器中都是相同质量的纯净水，它们的种类和状态相同，则两烧杯中水的比热容相同，故D错误。
故选C。
8． D
【详解】A．由图甲、乙可知，某液体的质量，故A不符合题意；
B．由图乙、丙可知，量筒的分度值是1ml，未放物块前液体的体积是40ml，放物块后液体的体积是80ml，则物块的体积，故B不符合题意；
C．某液体的体积
液体密度，故C不符合题意；
D．物块的质量
物块密度，故D符合题意。
故选D 。
9． D
【详解】AB．如图所示，闭合开关、，小灯泡与首首相连，尾尾相连，是并联的关系，电流表测干路电流，电流表与小灯泡串联，测小灯泡的电流，故AB错误；
C．开关在干路上，在支路上，所以开关断开，闭合时，小灯泡与均熄灭，故C错误；
D．当开关断开，闭合时，支路断路，所以电流表示数减小为零，根据并联电流规律，电流表示数减小，故D正确。
故选D。
10． B
【详解】A．只闭合S1时，R1、R2串联，，电路中电阻较大，由可知，电功率较小，为文火状态，当S1、S2都闭合时，只有R1接入电路，电路中电阻较小，由可知，电功率较大，为急火状态，可以实现要求，故A不符合题意；
B．当只闭合S1时，R1、R2串联，当S1、S2都闭合时，仍旧是R1、R2串联，当S1闭合时，无论是否闭合S2，电路中电功率都相同，不能实现要求，故B符合题意；
C．当S1闭合，S2接1时，电路中只有R1，电阻较小，由可知，电功率较大，为急火状态；当S2接2时，R1、R2串联，电路中电阻较大，由可知，电功率较小，为文火状态，可以实现要求，故C不符合题意；
D．当S1闭合，S2两端都接1时，R1、R2串联，电路中电阻较大，由可知，电功率较小，为文火状态，S2两端都接2时，只有R1接入电路，电路中电阻较小，由可知，电功率较大，为急火状态，可以实现要求，故D不符合题意。
故选B。
11． D
【详解】A．分析图象AB段，物体还未浸入水中，由二力平衡知此时弹簧对圆柱体的拉力等于物重为12N，故A错误；
B．据图可知，圆柱体浸没在水中时，弹簧测力计的示数为4N，物体受到的浮力为
故B错误；
C．据乙图可知，当h=3cm时，物体的下表面刚好与水面接触，则h=0cm时，圆柱体的下表面离水面高度是3cm，故C错误；
D．圆柱体浸没时排开液体的体积与圆柱体的体积相等，则圆柱体的体积为
圆柱体的密度是
故D正确。
故选D。
12． B
【详解】①当只闭合S1时，电路中只有R1工作，电流表示数为0．3A，电路的总功率为
由于P1︰P2=1︰3，所以，
故①错误；
②当只闭合S1时，电路中只有R1工作，根据可知，电源电压
当开关S1、S3闭合，S2断开时，R1和R2并联，根据P=UI可知干路电流为
由于并联电路各支路互不影响，因此通过电阻R1的电流为0．3A，根据并联电路电流的特点可知，通过电阻R2的电流为I2=I-I1=0．9A-0．3A=0．6A
故②正确；
③当开关S1、S2闭合，S3断开时，此时灯泡L与电阻R1并联，灯泡L正常发光，灯泡两端电压等于电源电压U=6V，由乙图知道，此时通过小灯泡的电流IL=0．3A，由知道，灯泡L的电阻为
故③错误；
④当开关S1、S2闭合，S3断开时，灯泡和R1并联，此时灯泡两端电压等于电源电压为6V，由乙图知道，此时通过小灯泡的电流IL=0．3A，由知道，灯泡的功率为
由于并联电路各支路互不影响，则电阻R1的功率仍为P1=1．8W，则电路的总功率为
故④正确。
故B符合题意，ACD不符合题意。
故选B。
13．二次小电源
【详解】[1]电能是由其它能源转化而来的，属于二次能源。
[2]小明坐地铁须在黄色安全线外候车，是因为流速越大的位置压强越小，小明和地铁之间的空气流速大压强小，小明远离地铁一侧的空气流速小压强大，产生指向地铁的压力差，会将他压向地铁，容易发生危险。
[3]将耳机放入如题2图的收纳盒中进行充电，此时收纳盒为耳机提供电能，相当于电路中的电源。
14．电磁波热值半导体
【详解】[1]电磁波的传播不需要介质，卫星是靠电磁波传递信息的。
[2]火箭使用的燃料是液态氢，原因是液态氢具有较大的热值，完全燃烧相同质量的氢和其它燃料相比，可以释放出更多的热量。
[3]半导体材料是介于导体和绝缘体之间的一类材料，具有电导率和导电性变化范围较大的特点。太阳能电池板由半导体材料制作而成。
15．表面积费力
【详解】[1]当其它条件一定时，液体表面积越小，蒸发越慢；植树时要将树苗的部分枝叶剪去，这是为了减小树苗叶片的表面积，以减慢树苗水分的蒸发，有利于树苗成活。
[2]用铁锹铲土，使用时铁锹的动力臂小于阻力臂，是费力杠杆。
16．0．4 不变
【详解】[1]小红向平面镜移动2m用时5s，其速度为
当人以0．4m/s速度垂直向平面镜靠近，同时像也以0．4m/s速度垂直向平面镜靠近。
[2]平面镜成像的特点：像和物体形状、大小相同；像和物体各对应点到平面镜的距离相等。所以，在此过程中像的大小始终与小红的大小相同，即像的大小不变。
17．压缩体积汽化吸收
【详解】[1]要在常温下让氯乙烷从气态变为液态，我们采取压缩体积的方法使其在常温下液化，这一过程要放出热量。
[2][3]当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；氯乙烷汽化时吸收大量的热量，会使人体受伤部位的温度降低。
18．N A
【详解】[1][2] 当条形磁体和通电螺线管靠近时，产生相互排斥的力，根据同名磁极相互排斥，说明通电螺线管左端为N极；为增大排斥力，滑动变阻器的滑片应向左端滑动，增大通过螺线管的电流，从而增强螺线管的磁性。
19．40 右
【详解】[1]由杠杆平衡条件得到
G物×OA=G砣×OB
m物g×OA=m砣g×OB
m物×OA=m砣×OB
[2]接下来要测30g的人参片，物体的质量m物减小，由
m物×OA=m砣×OB
可知，OA不变，m砣不变，OB减小，需要将秤砣向B点的右侧移动。
20．3．0 不变变小
【详解】[1]由称重法知道，物体A受到的浮力
[2]减小A浸没在水中的深度，液体密度不变，排开液体的体积不变，根据阿基米德原理知道，浮力不变。
[3]由知道，当深度减小时， A底部受到的水的压强减小。
21．断路/开路能 19．8
【详解】[1]21颗相同的LED灯珠串联组成，所有灯珠将不亮，说明电路中没有电流通过，可能是AB间的LED灯珠发生了断路。
[2]电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0．3A。所以AB两点一个灯珠坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光。
[3]单个LED灯珠的额定电压为3．3V，AB间的LED灯珠被短路后，20个灯珠串联接入电路中，由串联电路的电压特点可知，电源模块的输出电压：U=20U额=20×3．3V=66V
吸顶灯输出电流恒定为0．3A，故此时吸顶灯的功率为：
P=UI=66V×0．3A=19．8W
22．1．2 1∶4 4∶1
【详解】[1]图甲中，闭合开关，则电路R2的简单电路，两个电流表都测通过R2的电流；再闭合开关，则R1、R2并联，A2测通过R2的电流，示数不变，A1测干路电流，由并联电路电流特点可知，A1示数大于A2示数，因此A1使用的大量程，分度值为0．1A，示数为1．5A，即干路电流为
A2使用的小量程，分度值为0．02A，示数为0．3A，则通过的电流为
[2]由欧姆定律可知，两电阻的阻值之比
[3]由可得在相同时间内两电阻产生的热量之比
23．60 2000
【详解】[1] 乙物体重力
G乙=mg=2kg×10N/kg=20N
当乙悬挂在A点时，甲恰好对地面无压力，根据杠杆平衡条件知
[2] 当乙悬挂在C点时
物块对地面的压力为
则物块对地面的压强为
24．（1）均匀减小（2） 1 增大定值电阻的大小
【详解】（1）[1][2]由图甲知道，两电阻串联，电压表测两端的电压，通过的电流为某一定值；设R的阻值与温度的函数关系为
由图乙可得------①
------②
①②两式联立可得，
则电阻与温度的函数关系为
两端的电压可表示为
与t是一次函数，因而刻度是均匀的，且温度越高，U1越小。
（2）[1] 通过的电流值恒为，电压表表盘上显示的温度是，则
此时电源电压为
[2]之间调节，当电压为时，电路中电阻为，
即
解得t=40℃
当电压为1．2V时，电路中电阻为，
即
解得t=10℃
该热敏电阻温度计测量温度的范围为
[3]根据电压和电流不变时，总电阻不变，温度更高时，热敏电阻更小，可以增大定值电阻的大小。
25．
（1）（2）
（3）
【详解】（1）小木块在粗糙的斜坡上下滑时，受到竖直向下的重力，垂直于斜面向上的支持力和沿着斜面向上的摩擦力，作图如下：
（2）荷花A点的光线从空气斜射入水中时发生折射后进入鱼眼B，折射角小于入射角，据此确定大致的折射点的位置，过折射点作垂直于界面的虚线即为法线，作图如下：
（3）插座的接法是“左零右火上接地”，螺口灯泡的开关要接在火线上，并与底端的金属点相连，侧面螺旋套与零线相连，作图如下：
26．（1）同一高度（2）10．0 （3）远离放大（4） c （5）完整变暗
【详解】（1）实验前，为了使像成在光屏的中央，应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度。
（2）图甲所示的位置，在光屏上看到一个清晰、等大的像，物距为40．0cm-20．0cm=20．0cm
像距为60．0cm-40．0cm=20．0cm
根据凸透镜成像规律可知，此时u=v=2f=20．0cm
则凸透镜的焦距是10．0cm。
（3）[1][2]把蜡烛移到25cm刻度线处，此时物距为40．0cm-25．0cm=15．0cm
物距大于一倍焦距，小于二倍焦距，根据凸透镜成像规律可知，此时成倒立、放大的实像，根据“成实像时，物近像远像变大”可知，需向远离凸透镜的方向移动光屏。
（4）凸透镜成实像时，像与物体在蜡烛的两侧，此时应在蜡烛的异侧透过凸透镜观察实像，故应在c位置沿图示方向能看到这个实像。
（5）若将凸透镜换成焦距相同镜面较小的凸透镜，因为焦距不变，所成像的大小不变，由于镜面较小，透过的光较少，故所成像较暗，光屏上所成的像与原来相比完整变暗。
27．（1）水平 0．8 （2）压力（3）（4）不同越大严禁超速行驶
【详解】（1）[1][2]测量滑动摩擦力的实验原理是二力平衡，必须沿水平方向匀速拉动木块才会使木块所受摩擦力和拉力成为一对平衡力，此时弹簧测力计的示数就是滑动摩擦力的大小，由图可知此时摩擦力为0．8N。
（2）[3]把小球放在木块凹槽内，增大了木块对木板的压力，发现弹簧测力计示数变大，故可以看出滑动摩擦力的大小与压力大小有关。
（3）[4]摩擦力和拉力是一对平衡力，大小相等，方向相反。如图所示：
（4）[5]为使小球到达水平面时速度不同，应让小球从不同高度滚下，高度不同，重力势能不同，到达水平面时转化成的动能也不同，故速度不相同。
[6]由题意，木块被撞得越远，说明小球所做的功越多，动能越大。
[7]上述结论表明动能大小与速度大小有关，在交通安全方面应该禁止超速行驶。
28．
（1）断开（2）电流表正负接线柱接反了（3）0．4 电阻一定时，通过导体的电流和导体两端的电压成正比（4）小李（5）测得未知电阻的阻值
【详解】（1）[1]根据滑片向右移动时，电流表示数变大，电路中的电流变大，滑动变阻器接入的电阻变小，连接电路如下
[2]为保护电路，连接电路时，开关要处于断开。
（2）闭合开关后进行实验，发现电流表的指针向零刻度线左侧偏转，出现该现象的原因可能是电流表正负接线柱接反了。
（3）[1]图乙中电流表的量程0~0．6A，分度值0．02A，电流表示数0．4A。
[2]分析图像可以看出，图像为一条过原点的直线，故得出的结论是电阻一定时，通过导体的电流和导体两端的电压成正比。
（4）为了使结论更具有普遍性，进行多次实验，而探究电流与电压的关系，要控制定值电阻的阻值不变，所以小李的更科学。
（5）利用图甲电路，还能进行的实验有测得未知电阻的阻值。
29．（1）；（2）；（3）
【详解】解：（1）飞机静止在水平地面上时的压力
（1分）
飞机静止时对水平地面的压强
（1分）
（2）氢完全燃烧放出的热量
（2分）
（3）由可得，飞机匀速巡航的路程
（1分）
牵引力做的功
（2分）
答：（1）达到最大起飞质量时对地面的压强为6×104Pa；
（2）高压储氢罐内4kg的氢完全燃烧放出的热量为5．6×108J；
（3）前置螺旋桨为飞机提供的牵引力做的功为1．8×108J。
30．（1）光敏（2）减小电流（3） 100 0．1A 2250
【详解】（1）由题意知，S1能在天黑时自动闭合，天亮时自动断开，即其开合受光照强度影响，所以感应开关S1实质是光敏电阻。（1分）
（2）[1]由图甲可知，传感器的阻值随酒精气体浓度的增大而逐渐减小。（1分）
[2]由图乙可知，与串联，电压表测电压，电流表测电路电流。呼出的酒精气体浓度变大时，传感器的阻值变小，则总电阻变小，由可知，电流表示数变大，由可知定值电阻两端电压也变大，由串联电路的电压特点可知，此时两端的电压变小，即电压表示数变小，所以应选电流表为酒精测试仪。（1分）
（3）[1][2]分析电路图甲可知，压力传感器和串联，电流表测电路电流。0~1s时间内，电流不变且最小，压力为0，说明电阻最大，由图丙知压力传感器的电阻为。（2分）此时电流为（2分）
[3]在测试过程中，样品受到的撞击力最大时，压力传感器的阻值最小，电路中的电流最大，由图乙可知，电路中的最大电流为0．4A，此时电路中的总电阻为
此时压力传感器的阻值为（1分）
利用数学知识解得图丙中压力传感器的电阻R与压力F的关系式为（1分）
将压力传感器的阻值代入，解得。则测试期间，重物与样品撞击时样品受到的最大撞击力是2250N。（1分）
同课章节目录
