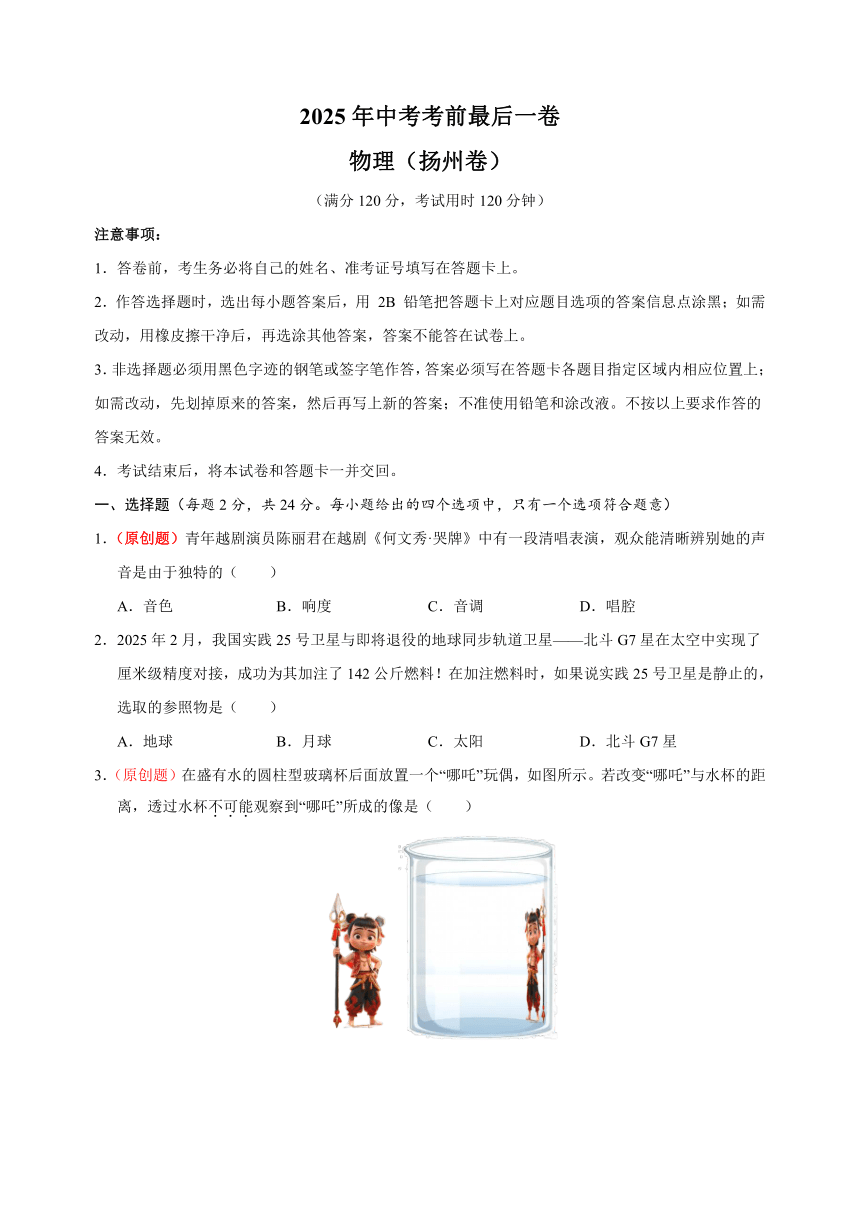

2025年中考考前最后一卷
物理（扬州卷）
（满分120分，考试用时120分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题2分，共24分。每小题给出的四个选项中，只有一个选项符合题意）
1．（原创题）青年越剧演员陈丽君在越剧《何文秀·哭牌》中有一段清唱表演，观众能清晰辨别她的声音是由于独特的（ ）
A．音色 B．响度 C．音调 D．唱腔
2．2025年2月，我国实践25号卫星与即将退役的地球同步轨道卫星——北斗G7星在太空中实现了厘米级精度对接，成功为其加注了142公斤燃料！在加注燃料时，如果说实践25号卫星是静止的，选取的参照物是（ ）
A．地球 B．月球 C．太阳 D．北斗G7星
3．（原创题）在盛有水的圆柱型玻璃杯后面放置一个“哪吒”玩偶，如图所示。若改变“哪吒”与水杯的距离，透过水杯不可能观察到“哪吒”所成的像是（ ）

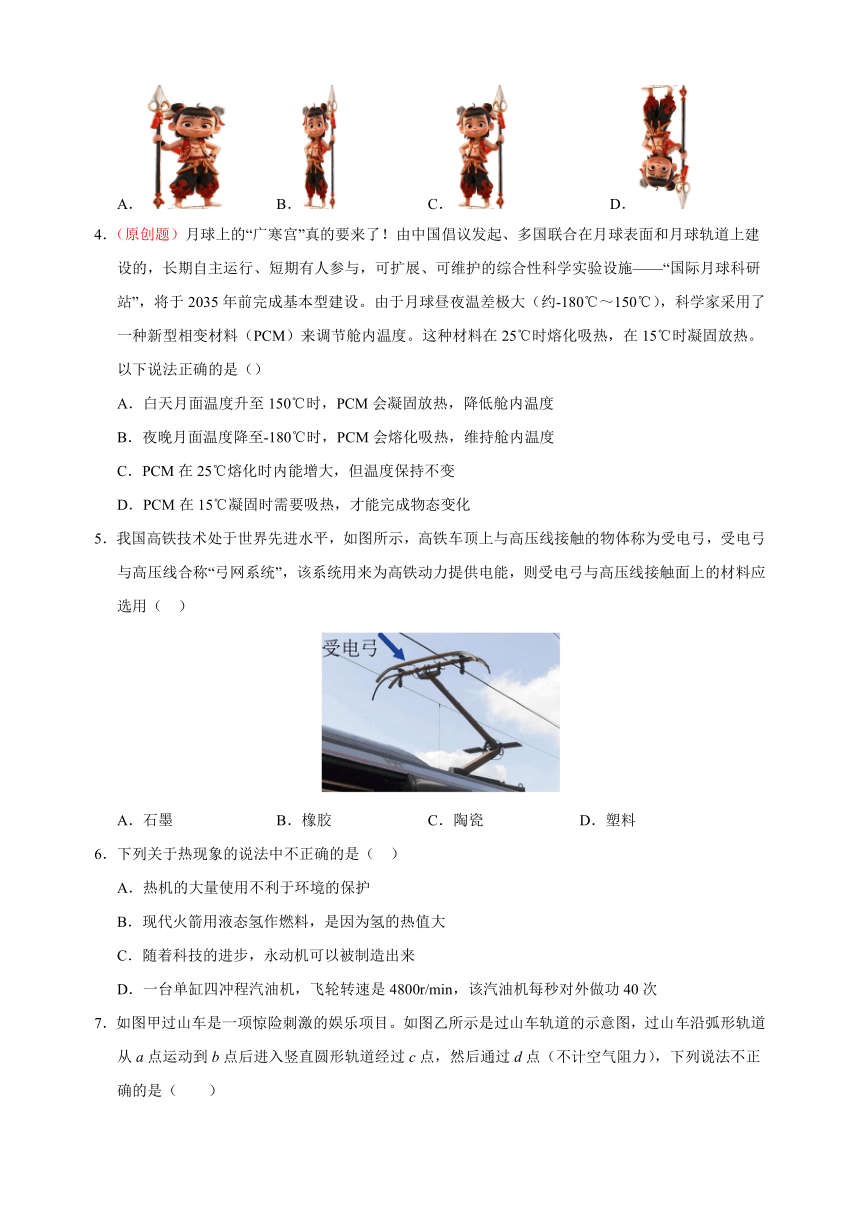

A． B． C． D．
4．（原创题）月球上的“广寒宫”真的要来了！由中国倡议发起、多国联合在月球表面和月球轨道上建设的，长期自主运行、短期有人参与，可扩展、可维护的综合性科学实验设施——“国际月球科研站”，将于2035年前完成基本型建设。由于月球昼夜温差极大（约-180℃～150℃），科学家采用了一种新型相变材料（PCM）来调节舱内温度。这种材料在25℃时熔化吸热，在15℃时凝固放热。以下说法正确的是（）
A．白天月面温度升至150℃时，PCM会凝固放热，降低舱内温度
B．夜晚月面温度降至-180℃时，PCM会熔化吸热，维持舱内温度
C．PCM在25℃熔化时内能增大，但温度保持不变
D．PCM在15℃凝固时需要吸热，才能完成物态变化
5．我国高铁技术处于世界先进水平，如图所示，高铁车顶上与高压线接触的物体称为受电弓，受电弓与高压线合称“弓网系统”，该系统用来为高铁动力提供电能，则受电弓与高压线接触面上的材料应选用（ ）
A．石墨 B．橡胶 C．陶瓷 D．塑料
6．下列关于热现象的说法中不正确的是（ ）
A．热机的大量使用不利于环境的保护
B．现代火箭用液态氢作燃料，是因为氢的热值大
C．随着科技的进步，永动机可以被制造出来
D．一台单缸四冲程汽油机，飞轮转速是4800r/min，该汽油机每秒对外做功40次

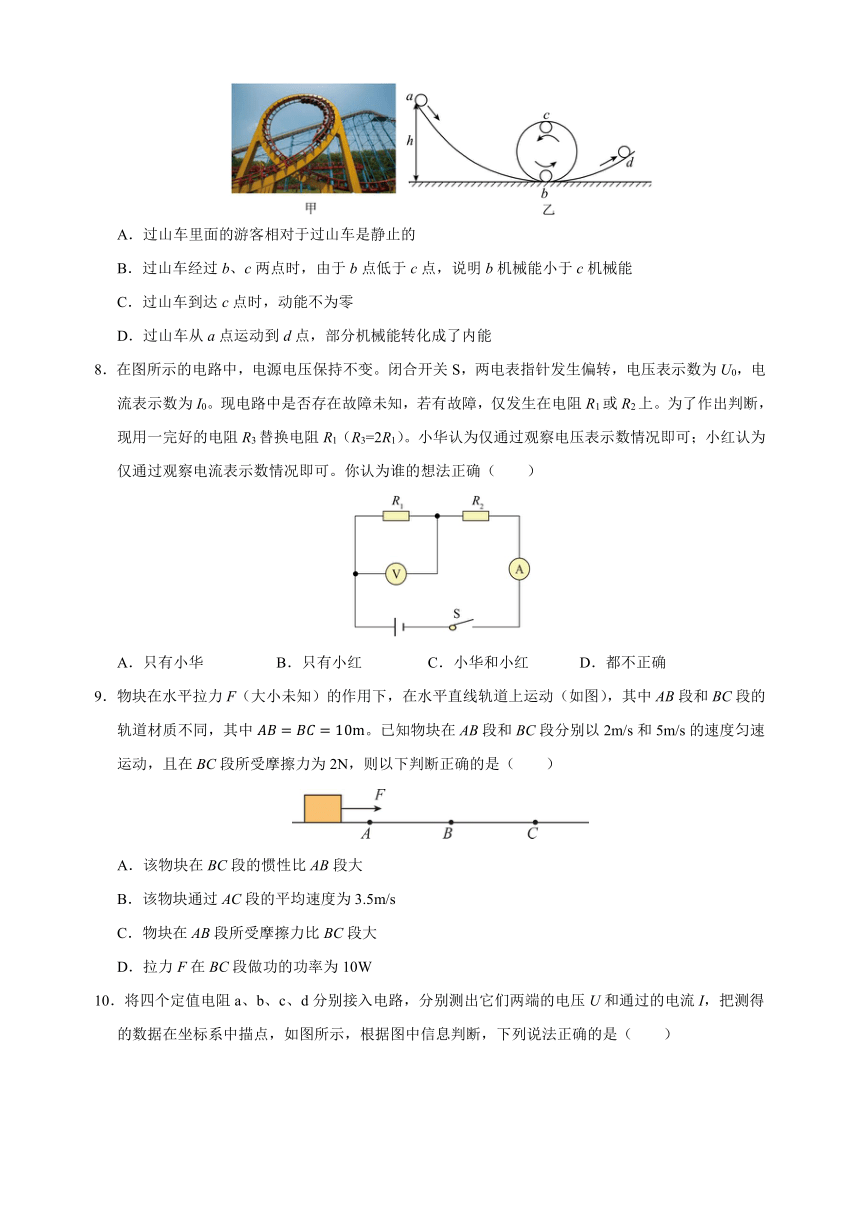

7．如图甲过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点（不计空气阻力），下列说法不正确的是（ ）
A．过山车里面的游客相对于过山车是静止的
B．过山车经过b、c两点时，由于b点低于c点，说明b机械能小于c机械能
C．过山车到达c点时，动能不为零
D．过山车从a点运动到d点，部分机械能转化成了内能
8．在图所示的电路中，电源电压保持不变。闭合开关S，两电表指针发生偏转，电压表示数为U0，电流表示数为I0。现电路中是否存在故障未知，若有故障，仅发生在电阻R1或R2上。为了作出判断，现用一完好的电阻R3替换电阻R1（R3=2R1）。小华认为仅通过观察电压表示数情况即可；小红认为仅通过观察电流表示数情况即可。你认为谁的想法正确（ ）
A．只有小华 B．只有小红 C．小华和小红 D．都不正确
9．物块在水平拉力F（大小未知）的作用下，在水平直线轨道上运动（如图），其中AB段和BC段的轨道材质不同，其中。已知物块在AB段和BC段分别以2m/s和5m/s的速度匀速运动，且在BC段所受摩擦力为2N，则以下判断正确的是（ ）
A．该物块在BC段的惯性比AB段大
B．该物块通过AC段的平均速度为3.5m/s
C．物块在AB段所受摩擦力比BC段大
D．拉力F在BC段做功的功率为10W

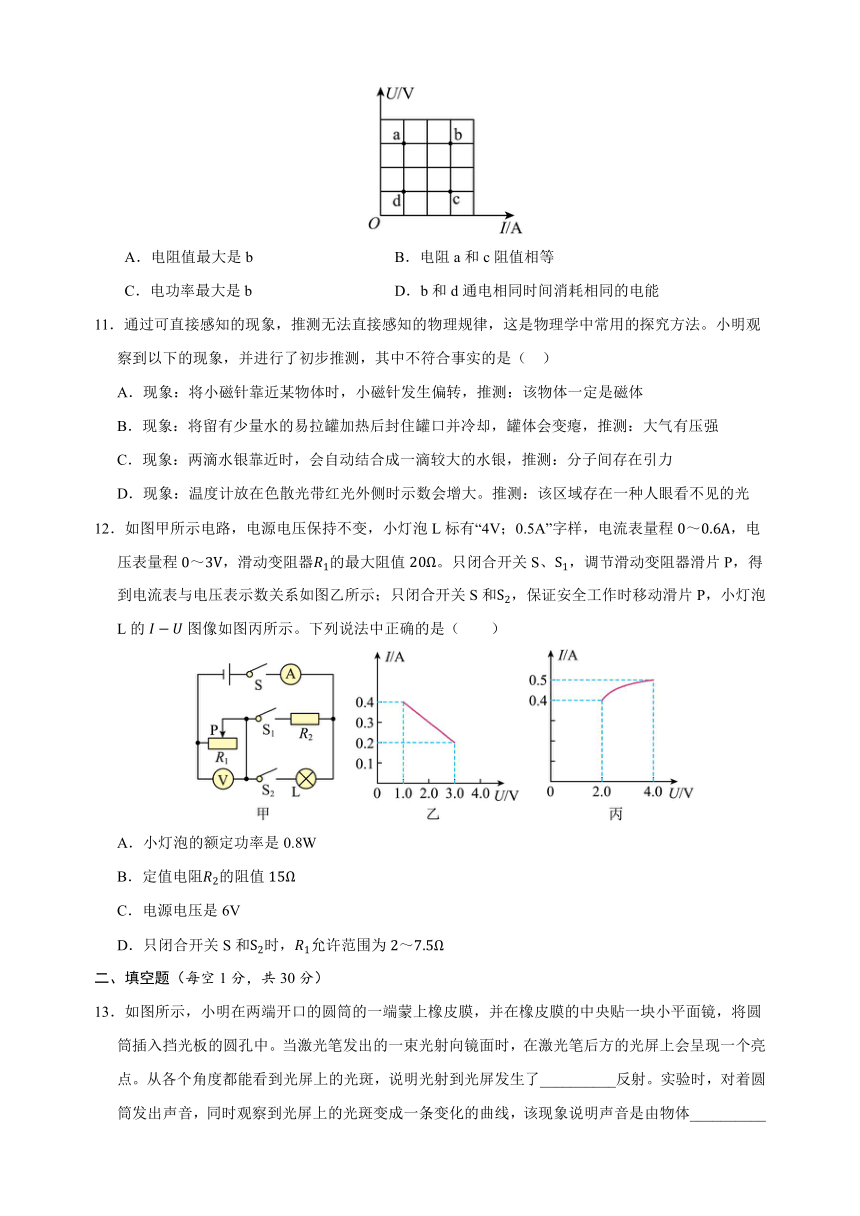

10．将四个定值电阻a、b、c、d分别接入电路，分别测出它们两端的电压U和通过的电流I，把测得的数据在坐标系中描点，如图所示，根据图中信息判断，下列说法正确的是（ ）
A．电阻值最大是b B．电阻a和c阻值相等
C．电功率最大是b D．b和d通电相同时间消耗相同的电能
11．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法。小明观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A．现象：将小磁针靠近某物体时，小磁针发生偏转，推测：该物体一定是磁体
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，推测：大气有压强
C．现象：两滴水银靠近时，会自动结合成一滴较大的水银，推测：分子间存在引力
D．现象：温度计放在色散光带红光外侧时示数会增大。推测：该区域存在一种人眼看不见的光
12．如图甲所示电路，电源电压保持不变，小灯泡L标有“4V；0.5A”字样，电流表量程，电压表量程，滑动变阻器的最大阻值。只闭合开关S、，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图乙所示；只闭合开关S和，保证安全工作时移动滑片P，小灯泡L的图像如图丙所示。下列说法中正确的是（ ）
A．小灯泡的额定功率是0.8W
B．定值电阻的阻值
C．电源电压是6V
D．只闭合开关S和时，允许范围为
二、填空题（每空1分，共30分）

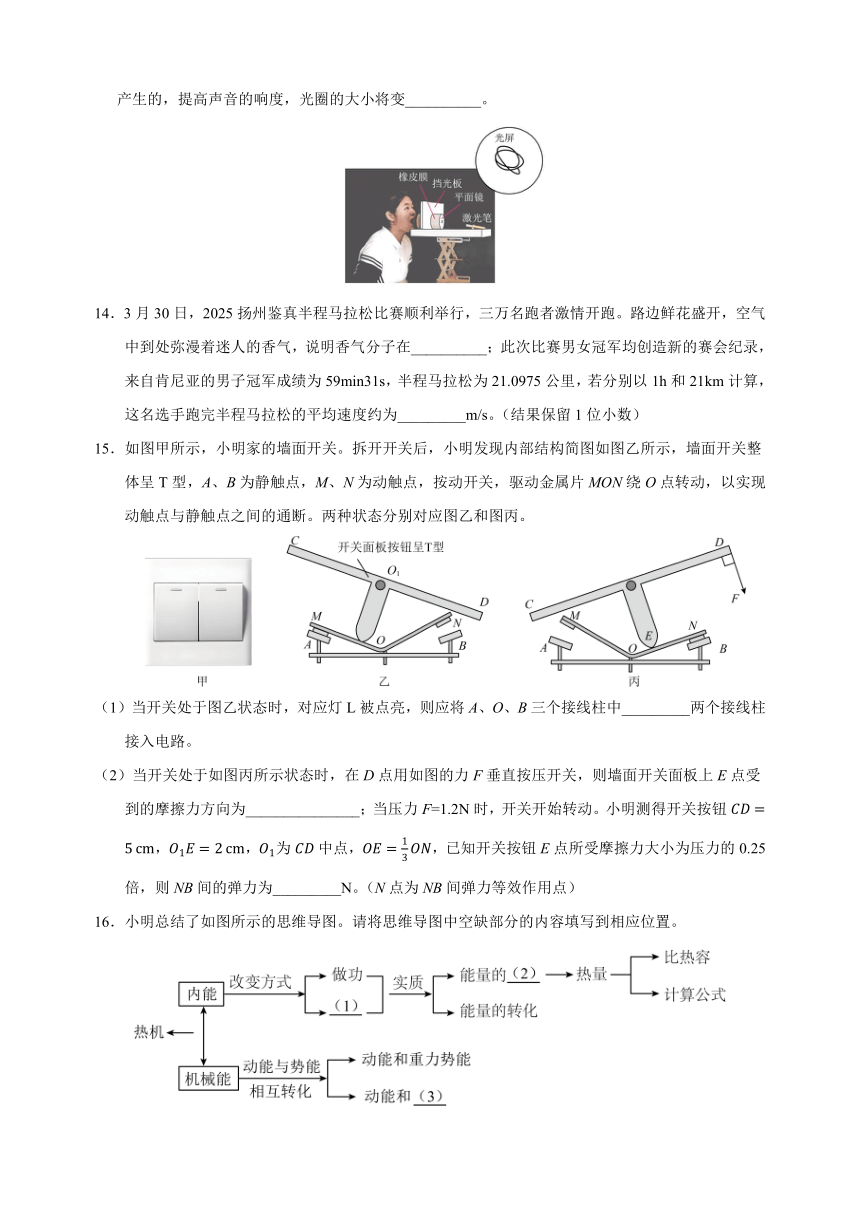

13．如图所示，小明在两端开口的圆筒的一端蒙上橡皮膜，并在橡皮膜的中央贴一块小平面镜，将圆筒插入挡光板的圆孔中。当激光笔发出的一束光射向镜面时，在激光笔后方的光屏上会呈现一个亮点。从各个角度都能看到光屏上的光斑，说明光射到光屏发生了__________反射。实验时，对着圆筒发出声音，同时观察到光屏上的光斑变成一条变化的曲线，该现象说明声音是由物体__________产生的，提高声音的响度，光圈的大小将变__________。
14．3月30日，2025扬州鉴真半程马拉松比赛顺利举行，三万名跑者激情开跑。路边鲜花盛开，空气中到处弥漫着迷人的香气，说明香气分子在__________；此次比赛男女冠军均创造新的赛会纪录，来自肯尼亚的男子冠军成绩为59min31s，半程马拉松为21.0975公里，若分别以1h和21km计算，这名选手跑完半程马拉松的平均速度约为_________m/s。（结果保留1位小数）
15．如图甲所示，小明家的墙面开关。拆开开关后，小明发现内部结构简图如图乙所示，墙面开关整体呈T型，A、B为静触点，M、N为动触点，按动开关，驱动金属片MON绕O点转动，以实现动触点与静触点之间的通断。两种状态分别对应图乙和图丙。
（1）当开关处于图乙状态时，对应灯L被点亮，则应将A、O、B三个接线柱中_________两个接线柱接入电路。
（2）当开关处于如图丙所示状态时，在D点用如图的力F垂直按压开关，则墙面开关面板上E点受到的摩擦力方向为_______________；当压力F=1.2N时，开关开始转动。小明测得开关按钮，，为中点，，已知开关按钮E点所受摩擦力大小为压力的0.25倍，则NB间的弹力为_________N。（N点为NB间弹力等效作用点）
16．小明总结了如图所示的思维导图。请将思维导图中空缺部分的内容填写到相应位置。
（1）_________；（2）_________；（3）_________。
17．如图为一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光强度而变化。当电流到达某一值时，会将衔铁吸下。灯L天黑时自动发光，天亮时自动熄灭。
（1）通电螺线管上方是______（N/S）极；
（2）R2阻值随光照强度的增大而________（增大/减小）；
（3）若要使灯泡工作时间变短，应________（增大/减小）R1或_________（增大/减小）控制电路的电压。
18．扬州东站扩建工程正在加快建设中，全面运行后将成为扬州地区大型铁路综合交通枢纽。
（1）如图甲是改造工程中的压路机，压路机的碾子质量很大，可以_________对地面的压强，路面被压实后，原先摊铺的路基和路面材料的密度_________（选填“变大”、“变小”或“不变”）。
（2）图乙中运渣土的载重卡车车轮上有较深的花纹，主要目的是增大车轮与地面间的_________。突发情况紧急刹车时，由于卡车具有________，不能立即停止，此时__________（选填“安全带”或“汽车头枕”）对驾驶员起到保护作用。
（3）施工中所用的起重装置如图丙所示，使用该装置________（选填“能”或“不能”）改变力的方向。该装置所用动滑轮的重力为900N，则用该装置匀速提升一块质量为510kg的混凝土楼板时，滑轮组的机械效率为________。（不计绳重及摩擦，g取10N/kg）
19．汽车已经成为现代生活中不可缺少的一部分。
（1）汽车前灯的额定电压为12V，_________（填“属于”或“不属于”）安全电压，额定功率为48W，其正常发光时电流为________A。
（2）汽车变道或转向前要开启相应的转向灯提示后车，汽车的左右两只转向灯是以_________（填“串联”或“并联”）方式连接的。
（3）如图所示，轿车后窗玻璃的内壁上有“除雾器”，实际上是一些平行很窄的“细丝条”，驾驶员可以通过开关对其进行控制，当通电时这些“细丝条”发热。“细丝条”是________（选填“导体”或“绝缘体”），通电时会发热，使附着在窗玻璃内表面上的小水滴________或者使附着在玻璃窗外表面上的积雪__________（填物态变化名称），便于司机通过驾驶室上方的反光镜观察车后面的情况。
（4）某单缸四冲程汽油机的热机气缸横截面积为100cm2，活塞冲程长度为50cm，满负荷工作时做功冲程燃气的平均压强为6×105 Pa，飞轮的转速为1380转/分，每分钟消耗112.5g汽油，该汽油机满负荷工作时的机械功率为________W，汽油机将内能转化为机械能的效率为_________%。（汽油的热值为4.6×107J/kg）
三、解答题（除注明外，每空1分，共46分）
20．（6分）完成下列作图：
（1）如图甲所示将平面镜斜放入水中，让太阳光照射在水下的平面镜上，并反射到白纸上就能形成色散。图乙中P点为某一束光入射到水面的点，Q点代表白纸。请在图中画出光到达Q点的光路图。
（2）如图所示，画出用起子撬图钉的动力F1的力臂L1。
（3）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
21．（6分）“十年禁渔”使长江生态不断恢复，江面上再现“江豚群舞”的场景。小明利用3D打印机打印出江豚模型如图所示，用天平称出模型的质量为36g，将模型放入足够大的盛满水的溢水杯中待模型静止时共溢出水30g，，，求：
（1）模型受到的浮力；
（2）模型浸在水中的体积；
（3）判断模型在水中的浮沉情况，并求该打印材料的密度。
22．（4分）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U=6V且恒定不变，定值电阻，电压表量程为0~3V，是阻值随水的深度变化的电阻，其变化关系图像如图丙所示，允许通过的最大电流为0.24A。求：
（1）电压表示数为2V时，潜水员下潜的深度；
（2）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
23．（4分）课后托管期间，小明在自己的座位上看到在教室的窗户上有室内电灯的像，为了探究此像与室内电灯的大小关系，他利用如图所示的装置模拟现场环境进行实验；
（1）首先点燃蜡烛A，然后用未点燃的蜡烛B在玻璃板后面移动，如图所示。蜡烛_______（选填“A”或“B”）相当于教室中的电灯，他要在_________（选填“a”“b”或“c”）位置观察；
（2）他移动蜡烛B，直至蜡烛B与蜡烛A的像完全重合。当蜡烛A远离玻璃板时，蜡烛A的像的大小________（选填“变大”“变小”或“不变”）；
（3）为得出像与物大小关系的普遍规律，还可进行的实验操作是___________________（写出一种即可）。
24．（6分）为了比较不同类型灯泡的节能情况，小阳用如图所示的电路分别测量额定电压为的白炽灯和额定电压为3V的LED灯的额定功率，并用照度计分别测出它们正常发光时的光照强度光照强度体现灯泡的亮度，光照强度越大，灯泡越亮，实验数据如下表所示。
灯泡类型 白炽灯 LED灯
U/V 3.8 3
I/A 0.3 0.34
P/W
照度/lux 829 7254
（1）该实验的原理是___________。
（2）小阳同学在检查如图所示的电路连接时发现其中有一根导线接错了，请你在图中错误的那根导线上打一个“”，然后用笔画线代替导线使电路连接正确。（1分）
（3）闭合开关，调节滑动变阻器，当_______________________时可以确定白炽灯正常发光，则白炽灯的额定功率为__________W。
（4）分析表中的实验数据可知___________更节能，理由是_________________________________。
25．（5分）小明测量自配酒精的密度。
（1）首先利用天平和量筒测量密度：
①调节天平平衡后，将适量的待测酒精倒入烧杯中放入左盘，加减砝码，他将最小的砝码放入右盘后，指针如图甲（a）所示，接下来他应该__________，测出烧杯和酒精的总质量为；
②将烧杯中的一部分酒精倒入量筒中，如图甲（b）所示，量筒中酒精的体积为__________；
③测量烧杯和剩余酒精的总质量，天平平衡时如图甲（c）所示，可计算出此酒精的密度为__________；
（2）利用弹簧测力计、水槽、水、轻薄塑料袋测量自配酒精的密度，请将实验步骤补充完整；
①如图乙（a），小明在塑料袋中倒入__________（选填“自配酒精”或“水”），排出空气后扎紧袋口并用弹簧测力计测出重力为G，再在水槽中倒入另一种液体；
②如图乙（b），用弹簧测力计提着塑料袋浸没在水槽的液体中，·读出弹簧测力计的示数为F，可得自配酒精的密度__________（用测得的物理量符号和表示）。
26．（7分）利用如图甲所示的电路，探究“电流与电压、电阻的关系”，实验器材如下：学生电源（可调节电压）、电流表、电压表、开关各一个，定值电阻R（、、、，两个滑动变阻器“”和“”，导线若干。
（1）闭合开关前，滑动变阻器的滑片应该移至________端（选填“A”或“B”）；闭合开关后，发现电流表指针无偏转，电压表指针有偏转，原因可能是R________（选填“短路”或“断路”）；
（2）在探究“电流与电压的关系”的实验中，调节电源电压为，将的电阻接入电路，多次改变滑动变阻器的阻值，记录电流表和电压表的示数，得到如图丙所示的电流I随电压U变化的图像。由图像可知，选择的滑动变阻器是________（选填“R1”或“R2”）。根据图像可得：电阻一定时，通过导体的电流与导体两端的电压成________（选填“正比”或“反比”）；
（3）在探究“电流与电阻的关系”的实验中，调节电源电压为4V，选用规格为“”的滑动变阻器，分别换上阻值不同的定值电阻进行研究。
①分别将、、、四个定值电阻依次接入电路，调节滑片，保持每次电压表示数不变，在表格中记录对应电流表的示数，第1次实验电流表示数如图丁所示，为________A。
实验序号 1 2 3 4
电阻 5 10 15 25
电流 0.20 0.13 0.08
②实验完成后，老师指出第________组数据是拼凑的；
③在不改变电流表、电压表量程的情况下，为了使四个定值电阻都能完成实验，以下措施中可行的是__________。
A．将滑动变阻器换为“”
B．在电路中再串联一个的定值电阻
C．电源电压可调范围为
D．定值电阻两端电压可调范围为
27．（8分）阅读短文，回答问题：
从龙骨水车到世界之最发电机组
“龙骨水车”早在12世纪前被我们人民广泛用于灌溉农田等，如图甲所示，水车灌溉时，用人力或风力等转动摇杆，使大轮轴转动，带动槽内刮板刮水上行，倾灌于地势较高的田中。
我国在可再生能源发电已达到世界先进水平，其中风力发电、海底潮汐能发电等技术已达到世界之最。风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如图乙所示，叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。
（1）水灌到水田，为了省力，水车的摇杆长度应________大轮轴半径（选填“>”、“<”或“=”）；如果每个刮水板能将4L水刮到3m高的田中，则每个刮水板至少对水做功_________J；
（2）结合上述材料，下列说法正确的是_________；
A．风能发电的能量转化不受方向性限制 B．风能是一种不可再生的能源
C．龙骨水车提水与吸管吸饮料原理一样 D．风力发电机的原理是电磁感应
（3）当风正面垂直吹向静止叶片时，从正面看，叶片会顺时针转动，则叶片P的形状应是如图_________（选填“A”、“B”或“C”）所示，理由是_____________________；
风力发电机
最小启动风速 1.0m/s
正常发电风速范围 2.0~12m/s
最大输出功率 400kW
（4）已知风力发电机正常发电时输出功率P与风速v的三次方成正比，某风力发电机参数如上表所示。当风速为6m/s时，发电机的输出功率为_________kW；该风力发电机组齿轮箱中转动加速器的加速比为1∶20（即叶片转速与发电机转子转速之比），当风速为12m/s时，发电机转子1.5min转600圈，当该风速时发电机输出电能为，叶片需要转动___________圈，工作1h输出的电能相当于___________kg的煤完全燃烧放出的热量（q煤=3×107J/kg）。
参考答案
1．A
【详解】A．音色是发声体发出的声音的品质，是由发声体本身的特征决定的，是区别不同声音的重要标志。不同的人发声的音色不同，故A符合题意；
B．响度是指声音的强弱，由发声体振动的振幅和距离发声体的远近决定，不能区分不同演员的声音。故B不符合题意；
C．音调是指声音的高低，由发声体振动的频率决定，也不能区分不同演员的声音。故C不符合题意；
D．唱腔是指在戏曲演唱中，演员根据剧情和角色的情感变化，通过音调、节奏和声音的变化来表达情感。唱腔包括了音调、音色、音量、节奏和韵律等因素，是戏曲演唱中重要的表演技巧之一，故D不符合题意。
故选A。
2．D
【详解】A．如果以地球为参照物，实践25号卫星是地球同步轨道卫星，理论上相对于地球静止；但题目中实践25号卫星是为北斗G7星加注燃料，而北斗G7星也是地球同步轨道卫星，因此实践25号卫星与北斗G7星的相对静止更直接，故A不符合题意；
B．如果以月球为参照物，月球与地球同步轨道卫星的运动速度不同，实践25号卫星会相对于月球运动，故B不符合题意；
C．如果以太阳为参照物，地球同步轨道卫星会随地球绕太阳公转，实践25号卫星会相对于太阳运动，故C不符合题意；
D．题目描述的是实践25号卫星为北斗G7星加注燃料，两者在对接时保持相对静止，因此选取的参照物应为北斗G7星，故D符合题意。
故选D。
3．D
【详解】水杯是圆柱体的，因此横向观察时相当于一个凸透镜。由近及远改变物距大小，透过水杯，可以观察到物体“正立放大”、“倒立放大”、“倒立等大”和“倒立缩小”的几种像；纵向观察时相当于一个玻璃砖，像仍是上下正立、高度不变。因此当物距改变时，像的高度始终等于物体高度，像的左右可能颠倒，像的宽度大小（粗细）可能改变。
A选项，相当于“正立放大”的像，故A不符合题意；
B选项，相当于“倒立缩小”的像，故B不符合题意；
C选项，相当于“倒立等大”的像，故C不符合题意；
D选项，不但左右颠倒，上下也颠倒，玻璃水杯不能形成这样的像，故D符合题意；
故选D。
4．C
【解析】相变材料（PCM）工作原理：熔化（25℃）：从固态→液态，吸热但温度不变，用于吸收舱内多余热量（如白天高温时）。凝固（15℃）：从液态→固态，放热但温度不变，用于补充舱内热量（如夜晚极寒时）。
A选项：150℃时PCM早已完全熔化（熔点为25℃），无法继续凝固；且凝固是放热，会升高温度，故A不符合题意。
B选项：-180℃时PCM早已凝固（凝固点15℃），无法熔化；熔化需在25℃时发生。故B不符合题意。
C选项：熔化时吸收热量，内能增加，但温度保持在熔点不变（物态变化特点）。故C符合题意。
D选项：凝固是放热过程，而非吸热。故D不符合题意。
故选C。
5．A
【详解】受电弓是高铁从高压线取得电能的电气设备，因此受电弓与高压线接触面上的材料导电性能要好，橡胶、陶瓷和塑料是绝缘体，石墨是导体，所以受电弓与高压线接触面上的材料选用较为合适的是石墨，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】A．热机在使用时会有废气排出，此废气不利于环境的保护，故A正确，不符合题意；
B．氢的热值大，与其它等质量的燃料相比，完全燃烧时会释放更多的热量，所以现代火箭用液态氢作燃料，故B正确，不符合题意；
C．永动机违背了能量守恒定律，不可能被制造出来，故C错误，符合题意；
D．飞轮转速是4800r/min，则飞轮每秒转80圈，每2圈做一次功，所以该汽油机每秒对外做功40次，故D正确，不符合题意。
故选C。
7．B
【详解】A．以过山车为参照物，乘坐过山车的游客的位置不变，所以过山车里面的游客相对于过山车是静止的，故A正确，不符合题意；
B．过山车经过b、c两点时，由于b点低于c点，说明b重力势能小于c重力势能；过山车在行驶过程中要克服摩擦做功，机械能转化为内能，所以b机械能小于c机械能，故B错误，符合题意；
C．过山车到达c点时，仍具有水平方向的速度，所以动能不为零，故C正确，不符合题意；
D．过山车在行驶过程中要克服摩擦做功，机械能转化为内能，所以过山车从a点运动到d点，部分机械能转化成了内能，故D正确，不符合题意。
故选B。
8．C
【详解】由图可知，两电阻串联，电压表测电阻R1两端电压，电流表测电路电流。闭合开关，两电表都有示数，说明电路不可能发生断路。要么完好，要么故障是R2发生短路。用一完好的电阻R3替换电阻R1（R3=2R1），根据欧姆定律和串联分压可知，若电压表示数不变，则R2短路，U0等于电源电压U；若电压表示数变大，则电路完好。若电流表示数变小，且等于I0，则R2短路；若电流表示数变小，但不等于I0，且不为0，则电路完好。小华和小红的说法都是可行的。
故选C。
9．D
【详解】A．惯性的大小只与质量有关，与速度大小无关。该物块整个运动过程中质量不变，其惯性大小不变，故A不符合题意；
B．物块通过AC段的速度为
故B不符合题意；
C．滑动摩擦力大小受压力大小和接触面粗糙程度影响。物块对水平面的压力不变，由于AB段和BC段的轨道材质不同，所以无法比较两者的摩擦力大小，故C不符合题意；
D．物块在BC段以5m/s的速度匀速运动，所受摩擦力为2N，拉力等于摩擦阻力，拉力F在BC段做功的功率
故D符合题意。
10．C
【详解】AB．由的变形式可知，电阻大小为图像纵、横坐标之比，由图像可知，各电阻的大小关系为
故AB错误；
C．由可知，电功率的大小为图像纵横坐标之积，相当于以纵、横坐标为边的矩形面积，由图像可知，各电阻的电功率大小关系为
故C正确；
D．由C可知，，根据可知，b和d通电相同时间消耗电能的大小关系为
故D错误。
故选C。
11．A
【详解】A．现象：将小磁针靠近某物体时，小磁针发生偏转，有可能是通电导线周围存在磁场。故A错误，符合题意；
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，是因为瓶内气体热胀冷缩，导致的压强差使其发生形变，说明大气有压强，故B正确，不符合题意；
C．现象：两滴水珠能自动结合，是因为水分子在一定的距距范围内可以相互吸引，故说明分子间存在引力，故C正确，不符合题意；
D．现象：温度计放在色散光带红光外侧时示数会增大，说明该区域存在一种人眼看不见的能量——光，故D正确，不符合题意。
故选A。
12．D
【详解】A．小灯泡的额定功率
故A错误；
BC．只闭合开关S、时，、串联，电压表测电压，电流表测电路电流。由乙图可知，当电压表示数为1V时，电流为0.4A，则电源电压为
①
当电压表示数为3V时，电流为0.2A，则电源电压为
②
联立①②，解得定值电阻，电源电压，故BC错误；
D．只闭合开关S和时，和灯泡串联，电压表测电压，电流表测电路电流。由丙图可知，灯泡电压最大为4V，此时电流最大为0.5A，则此时阻值最小为
灯泡电压最小为2V，此时电流最小为0.4A，则此时阻值最大为
所以只闭合开关S和时，允许范围为，故D正确。
故选D。
13．漫振动大
【详解】[1]从各个角度都能看到光屏上的光斑，是因为光射到光屏发生了漫反射，光线被反射到各个方向。
[2][3]实验时，对着圆筒发出声音，同时观察到光屏上的光斑变成一条变化的曲线，该现象说明此时的圆管上的光屏在振动，说明声音由物种振动产生，提高声音的响度，光屏的振动剧烈，光圈的大小将变大。
14．不停地做无规则运动 5.8
【详解】[1]空气中弥漫着迷人的香气是扩散现象，说明了分子在不停地做无规则运动。
[2]这名选手跑完半程马拉松的平均速度是
15．（1）A、O（2）沿EN向上 2
【详解】（1）当开关处于乙图状态时，对应的灯被点亮，电路接通，由此可知A、O接入电路。
（2）[1]图丙中，当在D点施加作用力F时，接触点E有向O点向下滑动的趋势，则E点受到的摩擦力方向为沿EN向上。
[2]当F=1.2N，O1E=2cm，以O1为支点，由杠杆的平衡条件得F·O1D=f·O1E
所以E点对ON的压力
因为，以O为支点，由杠杆的平衡条件得F弹·ON=F1·OE
16．热传递转移弹性势能
【详解】[1]改变内能的方式有两种，一种是做功，还有另外一种是热传递。[2]热传递主要是能量的转移，即能量的形式不变。[3]势能包含重力势能和弹性势能，动能与势能之间的转化，即动能与重力势能或动能与弹性势能的转化。
17．（1）S （2）减小（3）减小增大
【解析】
[1]由控制电路的电路图可知，电流从螺线管的上端流入，下端流出，根据安培定则可知，螺线管的下方是N极，上方是S极。
[2]灯L天黑时自动发光，天亮时自动熄灭；当控制电路的电流到达某一值时，会将衔铁吸下，此时灯泡断开，灯熄灭，说明光照强度越强，螺线管的磁性越强，此时控制电路中，电流变强，电路总电阻变小；控制电路中，定值电阻R1、光敏电阻R2与螺线管串联，则光照强度越强，光敏电阻R2越小，即R2阻值应随光照强度的增大而减小。
[3][4]要使灯泡工作时间变短，即在天色较暗时能断开受控电路，由于R2的阻值随光照强度的增大而减小，则天色越暗，其阻值越大，由于电磁铁的吸合电流不变，根据欧姆定律可知，要使控制电路中的电流一定，应减小R1的阻值或增大控制电路的电源电压。
18．（1）增大变大（2）摩擦惯性安全带（3）能 85%
【详解】[1]压路机的碾子质量很大，碾子对地面的压力大，是在受力面积一定的情况下，通过增大压力的方式，增大碾子对地面的压强，使地面被压实。
[2]路面被压实后，原先摊铺的路基和路面材料的质量不变，厚度（体积）变小，所以密度变大。
[3]运渣土的载重卡车车轮上有较深的花纹，是在压力一定的情况下，通过增大接触面的粗糙程度来增大车轮与地面间的摩擦力。
[4][5]突发情况紧急刹车时，由于卡车具有惯性，不能立即停止，此时驾驶员由于具有惯性会向前倾倒，安全带对驾驶员起到保护作用。
[6]图中绳末端的拉力最后经过定滑轮，根据定滑轮的特点可知，可以改变力的方向。
[7]一块混凝土楼板的重力为
图中连接动滑轮绳子的股数为3，不计绳重及摩擦，绳末端的拉力为
滑轮组的机械效率为
19．（1）属于 4 （2）并联（3）导体汽化熔化（4）
34500 40
【详解】（1）[1]对人体的安全电压是不高于36V，汽车前灯的额定电压为12V，属于安全电压。
[2]汽车前灯正常发光时电流为
（2）[3]声音是由物体的振动产生的，汽车的电喇叭是靠金属膜片的振动产生声音的。
[4]汽车的左右两只变道提示灯泡可以独立工作，互不影响，它们是并联的。
（3）[5]容易导电的物体叫导体，不容易导电的物体叫绝缘体；电流通过导体时，导体会产生热量，这种现象叫电流的热效应。轿车后窗玻璃的内壁上有“除雾器”，实际上是一些平行很窄的“细丝条”，根据题意知道，驾驶员可以通过开关对其进行控制，由于当通电时，这些“细丝条”发热，所以，“细丝条”是导体。
[6][7]物质从液态变成气体的过程叫汽化；物质从固态变成液态的过程叫熔化。由于电流的热效应“细丝条”会发热，所以，使附着在窗玻璃内表面上的小水滴汽化或者使附着在玻璃窗外表面上的积雪熔化，便于司机通过驾驶室上方的反光镜观察车后面的情况。
（4）[8]燃气对活塞的平均压力
F=pS=6×105Pa×100×10-4m2=6000N
一个做功冲程中燃气对活塞做的功
W=Fs=6000N×0.5m=3000J
飞轮的转速是1380转/分，因为飞轮每转两圈对外做功一次，所以飞轮转动1380转，要对外做功690次，则燃气对活塞做的总功
W总=W×690=3000J×690=2.07×106J
汽油机的功率
[2]汽油完全燃烧放出的热量
Q=mq=112.5×10-3kg×4.6×107J/kg=5.175×106J
汽油机把内能转化为机械能的效率
20．（1）
【详解】过入射点O，作垂直平面镜画出法线，根据光的反射定律，画出对应的反射光线，与水面的交点为O'，连接O'Q，如图所示：
（2）
【解析】
找出支点，从O做F1的垂线就是F1的力臂L1，如图所示：
（3）
【解析】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
21．（1）0.3N；（2）3×10-5 m3；（3）1.2 gcm3
【解析】解：（1）模型受到的浮力
（2）由可得，模型浸在水中的体积
（3）模型的重力为
将模型放入盛满水的溢水杯中，溢出水30g，根据阿基米德原理可知，已经求得模型受到的浮力为：，由于，所以模型放入水中静止时处于沉底状态；物体的体积等于溢出水的体积为
材料的密度为
22．（1）10m （2）40m
【详解】（1）由图乙知，两个电阻串联在电路中，电压表测量定值电阻R0两端的电压。电压表示数为2V时，RP两端的电压
据串联电路的分压特点有
解得。由图丙知，潜水员下潜的深度为10m。
（2）由图丙知，RP的阻值随着下潜深度的增加而减小，电压表的量程为0~3V，所以R0两端的电压最大为3V，此时电路中的电流为
所以电路的最大电流为0.2A，此时RP两端的电压最小为
据串联电路的分压特点知，此时RP=15Ω。由图丙知，此时下潜的深度为40m，即该深度表能浸入水中的最大深度为40m。
23．（1） A a （2）不变（3）换用其它形状或大小的两个等大物体重复上述实验
【详解】（1）[1]为了探究此像与室内电灯的大小关系，故室内的电灯是物体，故在模拟实验中，蜡烛A是物体，蜡烛B是替代像，故蜡烛A相当于教室中的电灯。
[2]蜡烛A发出的光线经平面镜反射，人眼逆着反射光看到像，而只有在a位置才能够看到像，故他需要在a位置观察。
（2）根据平面镜成像原理可知，像与物体等大，当当蜡烛A远离玻璃板时，物体的大小不变，像的大小不变，故蜡烛A的像的大小不变。
（3）为得出像与物大小关系的普遍规律，需要换用其它形状或大小的两个等大物体重复上述实验，避免偶然性。
24．
（1）（2）（3）电压表示数为3.8V1.14
（3） LED灯 LED灯的电功率较小，但发光强度却大很多
【详解】（1）测量小灯泡电功率的实验，需要测量其两端电压和通过的电流，再根据，求出灯泡的电功率，因此，实验原理是。
（2）在测量小灯泡额定功率的实验中，要求电压表并联在灯泡两端，电流表串联在电路中，滑动变阻器和小灯泡串联，如图所示：
（3）根据电压等于额定电压时灯泡正常发光，即电压表示数为时正常发光；额定电功率
（4）LED灯的额定功率为
LED灯的电功率较小，但发光强度（照度）却大很多，故发光效率高，更节能。
25．（1）向右移动游码 40 0.88 （2）水
【解析】
（1）[1]当小王将砝码盒中最小的砝码放入右盘后，横梁指针仍偏向分度盘的左侧，此时应该调节游码，即向右移动游码，使天平水平平衡。
[2]由图知道，量筒的分度值为2mL，示数为40mL，即40cm3。
[3]由图丙知道，游码标尺的分度值是0.2g，示数为2.8g，则烧杯和剩余酒精的总质量为
m=50g+10g+2.8g=62.8g
倒入量筒中酒精的质量为
m0=m总-m=98g-62.8g=3.5.2g
酒精的密度为
（2）[4]由于酒精密度小于水的密度，所以，把塑料袋中倒入的是水。
[5]水槽的液体是自配医用酒精，这样塑料袋可以全部没入酒精中，由图甲知道，塑料袋中倒入水的重力是
由图乙知道，弹簧测力计的示数为F，由平衡条件知道
即
故自配医用酒精的密度
26．（1）A断路（2）R2正比（3）0.44BC
【解析】
（1）[1]为了保护电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即移动到A端。
[2]闭合开关后，发现电流表指针无偏转，说明电路是断路，而电压表指针有偏转，与电源正负极连接，故原因可能是R断路。
（2）[3][4]由图丙可知，图像是过原点的直线，电阻一定时，通过导体的电流与导体两端的电压成正比；当电流最小时，电阻R的电压是0.6V，滑动变阻器的电压为U滑=3V-0.6V=2.4V
滑动变阻器的电阻为
选择的滑动变阻器是R2。
（3）[5]电流表示数如图丁所示，使用0~0.6A的量程，分度值0.02A，示数为0.4A。
[6]当定值电阻最大为25Ω，用规格为“20Ω 1A”的滑动变阻器，此时电路中的最小电流
不可能调到，故第4次数据是拼凑的。
[7]AB在不改变电流、电压表量程的情况下，为了使四个定值电阻都能完成实验，根据表格数据知
UV=I1R1=0.4A×5Ω=2V
变阻器两端的电压
U滑1=U-UV=4V-2V=2V
滑动变阻器的电压和定值电阻的电压相等，由串联分压可知两者的电阻应该相等，电阻的最大值是25Ω，变阻器的最大阻值是20Ω，应该选用阻值更大的滑动变阻器其电阻要至少25Ω，也可以在电路中再串联一个至少5Ω的定值电阻代替阻值更大的滑动变阻器，故A不符合题意，B符合题意；
C如果降低电源电压，电源电压至少2V，滑动变阻器最大20Ω时，电压之比等于电阻之比，故
2V∶U''=25Ω∶20Ω
解得U''=1.6V，此时电源电压为
U电=2V+1.6V=3.6V
电源电压可调范围为，故C符合题意；
D当定值电阻两端电压设为U1，由串联分压可知
U1：(4V-U1)=25Ω∶20Ω
得到U1≈2.22V，定值电阻两端电压设为2.3V~4V区间，故D不符合题意。
故选BC。
27．（1）>120（2）D（3） A 叶片会顺时针转动，则叶面上方空气流速小压强大（4）50648
【解析】
（1）[1]把水车看成杠杆，为了省力应增大动力臂，故水车的摇杆长度应大于轮轴半径
[2]水的体积
V=4L=4×10-3m3
水的重力
G水=mg=ρVg=1×103kg/m3×4×10-3m3×10N/kg=40N
每个刮水板至少对水做功
W=Gh=40N×3m=120J
（2）[3]A．能量的转化都具有方向性，故A错误；
B．风能可以在自然界源源不断的获得，是一种可再生的能源，故B错误；
C．龙骨水车提水主要是利用了轮轴等机械原理，通过人力或其他动力带动水车转动，从而将水逐级提升。而吸管吸饮料利用的是大气压强原理。当我们吸饮料时，口腔内气压降低，外界大气压将饮料压入吸管进而进入口腔。所以二者的原理是不一样的。故C错误；
D．在风力发电的过程中，风轮在风力的作用下旋转，将风的动能转变为风轮轴的机械能，然后带动发电机旋转发电。这个过程遵循电磁感应定律，即导体在磁场里做切割磁感线的运动时，导体中就会产生电流，故D正确。
故选D。
（3）[5][6]当风正面垂直吹向静止叶片时，从正面看，叶片会顺时针转动，则叶面上方的压强应大于下方的压强，由流体中压强与流速的关系可知，叶片的上方一面应该流速较小，因此应该是平的，叶子的下方应该流速较大，是弯曲的，因此叶子的形状应是上平下凸。
故选A。
（4）[7]当风速为12m/s时达到最大输出功率400kW，已知风力发电机正常发电时输出功率P与风速v的三次方成正比，故有P=kv3，则
当风速为6m/s时，功率
[8]当风速为12m/s时，P=400kW，1.5min发电
叶片转速与发电机转子转速之比为1：20，发电机转子转600圈叶片对应转了30圈，当该风速时发电机输出电能为，叶片需要转动n圈，故
解得n=6r。
[9]1h发电
由
可得完全燃烧的煤的质量为
物理（扬州卷）
（满分120分，考试用时120分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．作答选择题时，选出每小题答案后，用 2B 铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题2分，共24分。每小题给出的四个选项中，只有一个选项符合题意）
1．（原创题）青年越剧演员陈丽君在越剧《何文秀·哭牌》中有一段清唱表演，观众能清晰辨别她的声音是由于独特的（ ）
A．音色 B．响度 C．音调 D．唱腔
2．2025年2月，我国实践25号卫星与即将退役的地球同步轨道卫星——北斗G7星在太空中实现了厘米级精度对接，成功为其加注了142公斤燃料！在加注燃料时，如果说实践25号卫星是静止的，选取的参照物是（ ）
A．地球 B．月球 C．太阳 D．北斗G7星
3．（原创题）在盛有水的圆柱型玻璃杯后面放置一个“哪吒”玩偶，如图所示。若改变“哪吒”与水杯的距离，透过水杯不可能观察到“哪吒”所成的像是（ ）
A． B． C． D．
4．（原创题）月球上的“广寒宫”真的要来了！由中国倡议发起、多国联合在月球表面和月球轨道上建设的，长期自主运行、短期有人参与，可扩展、可维护的综合性科学实验设施——“国际月球科研站”，将于2035年前完成基本型建设。由于月球昼夜温差极大（约-180℃～150℃），科学家采用了一种新型相变材料（PCM）来调节舱内温度。这种材料在25℃时熔化吸热，在15℃时凝固放热。以下说法正确的是（）
A．白天月面温度升至150℃时，PCM会凝固放热，降低舱内温度
B．夜晚月面温度降至-180℃时，PCM会熔化吸热，维持舱内温度
C．PCM在25℃熔化时内能增大，但温度保持不变
D．PCM在15℃凝固时需要吸热，才能完成物态变化
5．我国高铁技术处于世界先进水平，如图所示，高铁车顶上与高压线接触的物体称为受电弓，受电弓与高压线合称“弓网系统”，该系统用来为高铁动力提供电能，则受电弓与高压线接触面上的材料应选用（ ）
A．石墨 B．橡胶 C．陶瓷 D．塑料
6．下列关于热现象的说法中不正确的是（ ）
A．热机的大量使用不利于环境的保护
B．现代火箭用液态氢作燃料，是因为氢的热值大
C．随着科技的进步，永动机可以被制造出来
D．一台单缸四冲程汽油机，飞轮转速是4800r/min，该汽油机每秒对外做功40次
7．如图甲过山车是一项惊险刺激的娱乐项目。如图乙所示是过山车轨道的示意图，过山车沿弧形轨道从a点运动到b点后进入竖直圆形轨道经过c点，然后通过d点（不计空气阻力），下列说法不正确的是（ ）
A．过山车里面的游客相对于过山车是静止的
B．过山车经过b、c两点时，由于b点低于c点，说明b机械能小于c机械能
C．过山车到达c点时，动能不为零
D．过山车从a点运动到d点，部分机械能转化成了内能
8．在图所示的电路中，电源电压保持不变。闭合开关S，两电表指针发生偏转，电压表示数为U0，电流表示数为I0。现电路中是否存在故障未知，若有故障，仅发生在电阻R1或R2上。为了作出判断，现用一完好的电阻R3替换电阻R1（R3=2R1）。小华认为仅通过观察电压表示数情况即可；小红认为仅通过观察电流表示数情况即可。你认为谁的想法正确（ ）
A．只有小华 B．只有小红 C．小华和小红 D．都不正确
9．物块在水平拉力F（大小未知）的作用下，在水平直线轨道上运动（如图），其中AB段和BC段的轨道材质不同，其中。已知物块在AB段和BC段分别以2m/s和5m/s的速度匀速运动，且在BC段所受摩擦力为2N，则以下判断正确的是（ ）
A．该物块在BC段的惯性比AB段大
B．该物块通过AC段的平均速度为3.5m/s
C．物块在AB段所受摩擦力比BC段大
D．拉力F在BC段做功的功率为10W
10．将四个定值电阻a、b、c、d分别接入电路，分别测出它们两端的电压U和通过的电流I，把测得的数据在坐标系中描点，如图所示，根据图中信息判断，下列说法正确的是（ ）
A．电阻值最大是b B．电阻a和c阻值相等
C．电功率最大是b D．b和d通电相同时间消耗相同的电能
11．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法。小明观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A．现象：将小磁针靠近某物体时，小磁针发生偏转，推测：该物体一定是磁体
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，推测：大气有压强
C．现象：两滴水银靠近时，会自动结合成一滴较大的水银，推测：分子间存在引力
D．现象：温度计放在色散光带红光外侧时示数会增大。推测：该区域存在一种人眼看不见的光
12．如图甲所示电路，电源电压保持不变，小灯泡L标有“4V；0.5A”字样，电流表量程，电压表量程，滑动变阻器的最大阻值。只闭合开关S、，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图乙所示；只闭合开关S和，保证安全工作时移动滑片P，小灯泡L的图像如图丙所示。下列说法中正确的是（ ）
A．小灯泡的额定功率是0.8W
B．定值电阻的阻值
C．电源电压是6V
D．只闭合开关S和时，允许范围为
二、填空题（每空1分，共30分）
13．如图所示，小明在两端开口的圆筒的一端蒙上橡皮膜，并在橡皮膜的中央贴一块小平面镜，将圆筒插入挡光板的圆孔中。当激光笔发出的一束光射向镜面时，在激光笔后方的光屏上会呈现一个亮点。从各个角度都能看到光屏上的光斑，说明光射到光屏发生了__________反射。实验时，对着圆筒发出声音，同时观察到光屏上的光斑变成一条变化的曲线，该现象说明声音是由物体__________产生的，提高声音的响度，光圈的大小将变__________。
14．3月30日，2025扬州鉴真半程马拉松比赛顺利举行，三万名跑者激情开跑。路边鲜花盛开，空气中到处弥漫着迷人的香气，说明香气分子在__________；此次比赛男女冠军均创造新的赛会纪录，来自肯尼亚的男子冠军成绩为59min31s，半程马拉松为21.0975公里，若分别以1h和21km计算，这名选手跑完半程马拉松的平均速度约为_________m/s。（结果保留1位小数）
15．如图甲所示，小明家的墙面开关。拆开开关后，小明发现内部结构简图如图乙所示，墙面开关整体呈T型，A、B为静触点，M、N为动触点，按动开关，驱动金属片MON绕O点转动，以实现动触点与静触点之间的通断。两种状态分别对应图乙和图丙。
（1）当开关处于图乙状态时，对应灯L被点亮，则应将A、O、B三个接线柱中_________两个接线柱接入电路。
（2）当开关处于如图丙所示状态时，在D点用如图的力F垂直按压开关，则墙面开关面板上E点受到的摩擦力方向为_______________；当压力F=1.2N时，开关开始转动。小明测得开关按钮，，为中点，，已知开关按钮E点所受摩擦力大小为压力的0.25倍，则NB间的弹力为_________N。（N点为NB间弹力等效作用点）
16．小明总结了如图所示的思维导图。请将思维导图中空缺部分的内容填写到相应位置。
（1）_________；（2）_________；（3）_________。
17．如图为一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光强度而变化。当电流到达某一值时，会将衔铁吸下。灯L天黑时自动发光，天亮时自动熄灭。
（1）通电螺线管上方是______（N/S）极；
（2）R2阻值随光照强度的增大而________（增大/减小）；
（3）若要使灯泡工作时间变短，应________（增大/减小）R1或_________（增大/减小）控制电路的电压。
18．扬州东站扩建工程正在加快建设中，全面运行后将成为扬州地区大型铁路综合交通枢纽。
（1）如图甲是改造工程中的压路机，压路机的碾子质量很大，可以_________对地面的压强，路面被压实后，原先摊铺的路基和路面材料的密度_________（选填“变大”、“变小”或“不变”）。
（2）图乙中运渣土的载重卡车车轮上有较深的花纹，主要目的是增大车轮与地面间的_________。突发情况紧急刹车时，由于卡车具有________，不能立即停止，此时__________（选填“安全带”或“汽车头枕”）对驾驶员起到保护作用。
（3）施工中所用的起重装置如图丙所示，使用该装置________（选填“能”或“不能”）改变力的方向。该装置所用动滑轮的重力为900N，则用该装置匀速提升一块质量为510kg的混凝土楼板时，滑轮组的机械效率为________。（不计绳重及摩擦，g取10N/kg）
19．汽车已经成为现代生活中不可缺少的一部分。
（1）汽车前灯的额定电压为12V，_________（填“属于”或“不属于”）安全电压，额定功率为48W，其正常发光时电流为________A。
（2）汽车变道或转向前要开启相应的转向灯提示后车，汽车的左右两只转向灯是以_________（填“串联”或“并联”）方式连接的。
（3）如图所示，轿车后窗玻璃的内壁上有“除雾器”，实际上是一些平行很窄的“细丝条”，驾驶员可以通过开关对其进行控制，当通电时这些“细丝条”发热。“细丝条”是________（选填“导体”或“绝缘体”），通电时会发热，使附着在窗玻璃内表面上的小水滴________或者使附着在玻璃窗外表面上的积雪__________（填物态变化名称），便于司机通过驾驶室上方的反光镜观察车后面的情况。
（4）某单缸四冲程汽油机的热机气缸横截面积为100cm2，活塞冲程长度为50cm，满负荷工作时做功冲程燃气的平均压强为6×105 Pa，飞轮的转速为1380转/分，每分钟消耗112.5g汽油，该汽油机满负荷工作时的机械功率为________W，汽油机将内能转化为机械能的效率为_________%。（汽油的热值为4.6×107J/kg）
三、解答题（除注明外，每空1分，共46分）
20．（6分）完成下列作图：
（1）如图甲所示将平面镜斜放入水中，让太阳光照射在水下的平面镜上，并反射到白纸上就能形成色散。图乙中P点为某一束光入射到水面的点，Q点代表白纸。请在图中画出光到达Q点的光路图。
（2）如图所示，画出用起子撬图钉的动力F1的力臂L1。
（3）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
21．（6分）“十年禁渔”使长江生态不断恢复，江面上再现“江豚群舞”的场景。小明利用3D打印机打印出江豚模型如图所示，用天平称出模型的质量为36g，将模型放入足够大的盛满水的溢水杯中待模型静止时共溢出水30g，，，求：
（1）模型受到的浮力；
（2）模型浸在水中的体积；
（3）判断模型在水中的浮沉情况，并求该打印材料的密度。
22．（4分）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U=6V且恒定不变，定值电阻，电压表量程为0~3V，是阻值随水的深度变化的电阻，其变化关系图像如图丙所示，允许通过的最大电流为0.24A。求：
（1）电压表示数为2V时，潜水员下潜的深度；
（2）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
23．（4分）课后托管期间，小明在自己的座位上看到在教室的窗户上有室内电灯的像，为了探究此像与室内电灯的大小关系，他利用如图所示的装置模拟现场环境进行实验；
（1）首先点燃蜡烛A，然后用未点燃的蜡烛B在玻璃板后面移动，如图所示。蜡烛_______（选填“A”或“B”）相当于教室中的电灯，他要在_________（选填“a”“b”或“c”）位置观察；
（2）他移动蜡烛B，直至蜡烛B与蜡烛A的像完全重合。当蜡烛A远离玻璃板时，蜡烛A的像的大小________（选填“变大”“变小”或“不变”）；
（3）为得出像与物大小关系的普遍规律，还可进行的实验操作是___________________（写出一种即可）。
24．（6分）为了比较不同类型灯泡的节能情况，小阳用如图所示的电路分别测量额定电压为的白炽灯和额定电压为3V的LED灯的额定功率，并用照度计分别测出它们正常发光时的光照强度光照强度体现灯泡的亮度，光照强度越大，灯泡越亮，实验数据如下表所示。
灯泡类型 白炽灯 LED灯
U/V 3.8 3
I/A 0.3 0.34
P/W
照度/lux 829 7254
（1）该实验的原理是___________。
（2）小阳同学在检查如图所示的电路连接时发现其中有一根导线接错了，请你在图中错误的那根导线上打一个“”，然后用笔画线代替导线使电路连接正确。（1分）
（3）闭合开关，调节滑动变阻器，当_______________________时可以确定白炽灯正常发光，则白炽灯的额定功率为__________W。
（4）分析表中的实验数据可知___________更节能，理由是_________________________________。
25．（5分）小明测量自配酒精的密度。
（1）首先利用天平和量筒测量密度：
①调节天平平衡后，将适量的待测酒精倒入烧杯中放入左盘，加减砝码，他将最小的砝码放入右盘后，指针如图甲（a）所示，接下来他应该__________，测出烧杯和酒精的总质量为；
②将烧杯中的一部分酒精倒入量筒中，如图甲（b）所示，量筒中酒精的体积为__________；
③测量烧杯和剩余酒精的总质量，天平平衡时如图甲（c）所示，可计算出此酒精的密度为__________；
（2）利用弹簧测力计、水槽、水、轻薄塑料袋测量自配酒精的密度，请将实验步骤补充完整；
①如图乙（a），小明在塑料袋中倒入__________（选填“自配酒精”或“水”），排出空气后扎紧袋口并用弹簧测力计测出重力为G，再在水槽中倒入另一种液体；
②如图乙（b），用弹簧测力计提着塑料袋浸没在水槽的液体中，·读出弹簧测力计的示数为F，可得自配酒精的密度__________（用测得的物理量符号和表示）。
26．（7分）利用如图甲所示的电路，探究“电流与电压、电阻的关系”，实验器材如下：学生电源（可调节电压）、电流表、电压表、开关各一个，定值电阻R（、、、，两个滑动变阻器“”和“”，导线若干。
（1）闭合开关前，滑动变阻器的滑片应该移至________端（选填“A”或“B”）；闭合开关后，发现电流表指针无偏转，电压表指针有偏转，原因可能是R________（选填“短路”或“断路”）；
（2）在探究“电流与电压的关系”的实验中，调节电源电压为，将的电阻接入电路，多次改变滑动变阻器的阻值，记录电流表和电压表的示数，得到如图丙所示的电流I随电压U变化的图像。由图像可知，选择的滑动变阻器是________（选填“R1”或“R2”）。根据图像可得：电阻一定时，通过导体的电流与导体两端的电压成________（选填“正比”或“反比”）；
（3）在探究“电流与电阻的关系”的实验中，调节电源电压为4V，选用规格为“”的滑动变阻器，分别换上阻值不同的定值电阻进行研究。
①分别将、、、四个定值电阻依次接入电路，调节滑片，保持每次电压表示数不变，在表格中记录对应电流表的示数，第1次实验电流表示数如图丁所示，为________A。
实验序号 1 2 3 4
电阻 5 10 15 25
电流 0.20 0.13 0.08
②实验完成后，老师指出第________组数据是拼凑的；
③在不改变电流表、电压表量程的情况下，为了使四个定值电阻都能完成实验，以下措施中可行的是__________。
A．将滑动变阻器换为“”
B．在电路中再串联一个的定值电阻
C．电源电压可调范围为
D．定值电阻两端电压可调范围为
27．（8分）阅读短文，回答问题：
从龙骨水车到世界之最发电机组
“龙骨水车”早在12世纪前被我们人民广泛用于灌溉农田等，如图甲所示，水车灌溉时，用人力或风力等转动摇杆，使大轮轴转动，带动槽内刮板刮水上行，倾灌于地势较高的田中。
我国在可再生能源发电已达到世界先进水平，其中风力发电、海底潮汐能发电等技术已达到世界之最。风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如图乙所示，叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。
（1）水灌到水田，为了省力，水车的摇杆长度应________大轮轴半径（选填“>”、“<”或“=”）；如果每个刮水板能将4L水刮到3m高的田中，则每个刮水板至少对水做功_________J；
（2）结合上述材料，下列说法正确的是_________；
A．风能发电的能量转化不受方向性限制 B．风能是一种不可再生的能源
C．龙骨水车提水与吸管吸饮料原理一样 D．风力发电机的原理是电磁感应
（3）当风正面垂直吹向静止叶片时，从正面看，叶片会顺时针转动，则叶片P的形状应是如图_________（选填“A”、“B”或“C”）所示，理由是_____________________；
风力发电机
最小启动风速 1.0m/s
正常发电风速范围 2.0~12m/s
最大输出功率 400kW
（4）已知风力发电机正常发电时输出功率P与风速v的三次方成正比，某风力发电机参数如上表所示。当风速为6m/s时，发电机的输出功率为_________kW；该风力发电机组齿轮箱中转动加速器的加速比为1∶20（即叶片转速与发电机转子转速之比），当风速为12m/s时，发电机转子1.5min转600圈，当该风速时发电机输出电能为，叶片需要转动___________圈，工作1h输出的电能相当于___________kg的煤完全燃烧放出的热量（q煤=3×107J/kg）。
参考答案
1．A
【详解】A．音色是发声体发出的声音的品质，是由发声体本身的特征决定的，是区别不同声音的重要标志。不同的人发声的音色不同，故A符合题意；
B．响度是指声音的强弱，由发声体振动的振幅和距离发声体的远近决定，不能区分不同演员的声音。故B不符合题意；
C．音调是指声音的高低，由发声体振动的频率决定，也不能区分不同演员的声音。故C不符合题意；
D．唱腔是指在戏曲演唱中，演员根据剧情和角色的情感变化，通过音调、节奏和声音的变化来表达情感。唱腔包括了音调、音色、音量、节奏和韵律等因素，是戏曲演唱中重要的表演技巧之一，故D不符合题意。
故选A。
2．D
【详解】A．如果以地球为参照物，实践25号卫星是地球同步轨道卫星，理论上相对于地球静止；但题目中实践25号卫星是为北斗G7星加注燃料，而北斗G7星也是地球同步轨道卫星，因此实践25号卫星与北斗G7星的相对静止更直接，故A不符合题意；
B．如果以月球为参照物，月球与地球同步轨道卫星的运动速度不同，实践25号卫星会相对于月球运动，故B不符合题意；
C．如果以太阳为参照物，地球同步轨道卫星会随地球绕太阳公转，实践25号卫星会相对于太阳运动，故C不符合题意；
D．题目描述的是实践25号卫星为北斗G7星加注燃料，两者在对接时保持相对静止，因此选取的参照物应为北斗G7星，故D符合题意。
故选D。
3．D
【详解】水杯是圆柱体的，因此横向观察时相当于一个凸透镜。由近及远改变物距大小，透过水杯，可以观察到物体“正立放大”、“倒立放大”、“倒立等大”和“倒立缩小”的几种像；纵向观察时相当于一个玻璃砖，像仍是上下正立、高度不变。因此当物距改变时，像的高度始终等于物体高度，像的左右可能颠倒，像的宽度大小（粗细）可能改变。
A选项，相当于“正立放大”的像，故A不符合题意；
B选项，相当于“倒立缩小”的像，故B不符合题意；
C选项，相当于“倒立等大”的像，故C不符合题意；
D选项，不但左右颠倒，上下也颠倒，玻璃水杯不能形成这样的像，故D符合题意；
故选D。
4．C
【解析】相变材料（PCM）工作原理：熔化（25℃）：从固态→液态，吸热但温度不变，用于吸收舱内多余热量（如白天高温时）。凝固（15℃）：从液态→固态，放热但温度不变，用于补充舱内热量（如夜晚极寒时）。
A选项：150℃时PCM早已完全熔化（熔点为25℃），无法继续凝固；且凝固是放热，会升高温度，故A不符合题意。
B选项：-180℃时PCM早已凝固（凝固点15℃），无法熔化；熔化需在25℃时发生。故B不符合题意。
C选项：熔化时吸收热量，内能增加，但温度保持在熔点不变（物态变化特点）。故C符合题意。
D选项：凝固是放热过程，而非吸热。故D不符合题意。
故选C。
5．A
【详解】受电弓是高铁从高压线取得电能的电气设备，因此受电弓与高压线接触面上的材料导电性能要好，橡胶、陶瓷和塑料是绝缘体，石墨是导体，所以受电弓与高压线接触面上的材料选用较为合适的是石墨，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】A．热机在使用时会有废气排出，此废气不利于环境的保护，故A正确，不符合题意；
B．氢的热值大，与其它等质量的燃料相比，完全燃烧时会释放更多的热量，所以现代火箭用液态氢作燃料，故B正确，不符合题意；
C．永动机违背了能量守恒定律，不可能被制造出来，故C错误，符合题意；
D．飞轮转速是4800r/min，则飞轮每秒转80圈，每2圈做一次功，所以该汽油机每秒对外做功40次，故D正确，不符合题意。
故选C。
7．B
【详解】A．以过山车为参照物，乘坐过山车的游客的位置不变，所以过山车里面的游客相对于过山车是静止的，故A正确，不符合题意；
B．过山车经过b、c两点时，由于b点低于c点，说明b重力势能小于c重力势能；过山车在行驶过程中要克服摩擦做功，机械能转化为内能，所以b机械能小于c机械能，故B错误，符合题意；
C．过山车到达c点时，仍具有水平方向的速度，所以动能不为零，故C正确，不符合题意；
D．过山车在行驶过程中要克服摩擦做功，机械能转化为内能，所以过山车从a点运动到d点，部分机械能转化成了内能，故D正确，不符合题意。
故选B。
8．C
【详解】由图可知，两电阻串联，电压表测电阻R1两端电压，电流表测电路电流。闭合开关，两电表都有示数，说明电路不可能发生断路。要么完好，要么故障是R2发生短路。用一完好的电阻R3替换电阻R1（R3=2R1），根据欧姆定律和串联分压可知，若电压表示数不变，则R2短路，U0等于电源电压U；若电压表示数变大，则电路完好。若电流表示数变小，且等于I0，则R2短路；若电流表示数变小，但不等于I0，且不为0，则电路完好。小华和小红的说法都是可行的。
故选C。
9．D
【详解】A．惯性的大小只与质量有关，与速度大小无关。该物块整个运动过程中质量不变，其惯性大小不变，故A不符合题意；
B．物块通过AC段的速度为
故B不符合题意；
C．滑动摩擦力大小受压力大小和接触面粗糙程度影响。物块对水平面的压力不变，由于AB段和BC段的轨道材质不同，所以无法比较两者的摩擦力大小，故C不符合题意；
D．物块在BC段以5m/s的速度匀速运动，所受摩擦力为2N，拉力等于摩擦阻力，拉力F在BC段做功的功率
故D符合题意。
10．C
【详解】AB．由的变形式可知，电阻大小为图像纵、横坐标之比，由图像可知，各电阻的大小关系为
故AB错误；
C．由可知，电功率的大小为图像纵横坐标之积，相当于以纵、横坐标为边的矩形面积，由图像可知，各电阻的电功率大小关系为
故C正确；
D．由C可知，，根据可知，b和d通电相同时间消耗电能的大小关系为
故D错误。
故选C。
11．A
【详解】A．现象：将小磁针靠近某物体时，小磁针发生偏转，有可能是通电导线周围存在磁场。故A错误，符合题意；
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，是因为瓶内气体热胀冷缩，导致的压强差使其发生形变，说明大气有压强，故B正确，不符合题意；
C．现象：两滴水珠能自动结合，是因为水分子在一定的距距范围内可以相互吸引，故说明分子间存在引力，故C正确，不符合题意；
D．现象：温度计放在色散光带红光外侧时示数会增大，说明该区域存在一种人眼看不见的能量——光，故D正确，不符合题意。
故选A。
12．D
【详解】A．小灯泡的额定功率
故A错误；
BC．只闭合开关S、时，、串联，电压表测电压，电流表测电路电流。由乙图可知，当电压表示数为1V时，电流为0.4A，则电源电压为
①
当电压表示数为3V时，电流为0.2A，则电源电压为
②
联立①②，解得定值电阻，电源电压，故BC错误；
D．只闭合开关S和时，和灯泡串联，电压表测电压，电流表测电路电流。由丙图可知，灯泡电压最大为4V，此时电流最大为0.5A，则此时阻值最小为
灯泡电压最小为2V，此时电流最小为0.4A，则此时阻值最大为
所以只闭合开关S和时，允许范围为，故D正确。
故选D。
13．漫振动大
【详解】[1]从各个角度都能看到光屏上的光斑，是因为光射到光屏发生了漫反射，光线被反射到各个方向。
[2][3]实验时，对着圆筒发出声音，同时观察到光屏上的光斑变成一条变化的曲线，该现象说明此时的圆管上的光屏在振动，说明声音由物种振动产生，提高声音的响度，光屏的振动剧烈，光圈的大小将变大。
14．不停地做无规则运动 5.8
【详解】[1]空气中弥漫着迷人的香气是扩散现象，说明了分子在不停地做无规则运动。
[2]这名选手跑完半程马拉松的平均速度是
15．（1）A、O（2）沿EN向上 2
【详解】（1）当开关处于乙图状态时，对应的灯被点亮，电路接通，由此可知A、O接入电路。
（2）[1]图丙中，当在D点施加作用力F时，接触点E有向O点向下滑动的趋势，则E点受到的摩擦力方向为沿EN向上。
[2]当F=1.2N，O1E=2cm，以O1为支点，由杠杆的平衡条件得F·O1D=f·O1E
所以E点对ON的压力
因为，以O为支点，由杠杆的平衡条件得F弹·ON=F1·OE
16．热传递转移弹性势能
【详解】[1]改变内能的方式有两种，一种是做功，还有另外一种是热传递。[2]热传递主要是能量的转移，即能量的形式不变。[3]势能包含重力势能和弹性势能，动能与势能之间的转化，即动能与重力势能或动能与弹性势能的转化。
17．（1）S （2）减小（3）减小增大
【解析】
[1]由控制电路的电路图可知，电流从螺线管的上端流入，下端流出，根据安培定则可知，螺线管的下方是N极，上方是S极。
[2]灯L天黑时自动发光，天亮时自动熄灭；当控制电路的电流到达某一值时，会将衔铁吸下，此时灯泡断开，灯熄灭，说明光照强度越强，螺线管的磁性越强，此时控制电路中，电流变强，电路总电阻变小；控制电路中，定值电阻R1、光敏电阻R2与螺线管串联，则光照强度越强，光敏电阻R2越小，即R2阻值应随光照强度的增大而减小。
[3][4]要使灯泡工作时间变短，即在天色较暗时能断开受控电路，由于R2的阻值随光照强度的增大而减小，则天色越暗，其阻值越大，由于电磁铁的吸合电流不变，根据欧姆定律可知，要使控制电路中的电流一定，应减小R1的阻值或增大控制电路的电源电压。
18．（1）增大变大（2）摩擦惯性安全带（3）能 85%
【详解】[1]压路机的碾子质量很大，碾子对地面的压力大，是在受力面积一定的情况下，通过增大压力的方式，增大碾子对地面的压强，使地面被压实。
[2]路面被压实后，原先摊铺的路基和路面材料的质量不变，厚度（体积）变小，所以密度变大。
[3]运渣土的载重卡车车轮上有较深的花纹，是在压力一定的情况下，通过增大接触面的粗糙程度来增大车轮与地面间的摩擦力。
[4][5]突发情况紧急刹车时，由于卡车具有惯性，不能立即停止，此时驾驶员由于具有惯性会向前倾倒，安全带对驾驶员起到保护作用。
[6]图中绳末端的拉力最后经过定滑轮，根据定滑轮的特点可知，可以改变力的方向。
[7]一块混凝土楼板的重力为
图中连接动滑轮绳子的股数为3，不计绳重及摩擦，绳末端的拉力为
滑轮组的机械效率为
19．（1）属于 4 （2）并联（3）导体汽化熔化（4）
34500 40
【详解】（1）[1]对人体的安全电压是不高于36V，汽车前灯的额定电压为12V，属于安全电压。
[2]汽车前灯正常发光时电流为
（2）[3]声音是由物体的振动产生的，汽车的电喇叭是靠金属膜片的振动产生声音的。
[4]汽车的左右两只变道提示灯泡可以独立工作，互不影响，它们是并联的。
（3）[5]容易导电的物体叫导体，不容易导电的物体叫绝缘体；电流通过导体时，导体会产生热量，这种现象叫电流的热效应。轿车后窗玻璃的内壁上有“除雾器”，实际上是一些平行很窄的“细丝条”，根据题意知道，驾驶员可以通过开关对其进行控制，由于当通电时，这些“细丝条”发热，所以，“细丝条”是导体。
[6][7]物质从液态变成气体的过程叫汽化；物质从固态变成液态的过程叫熔化。由于电流的热效应“细丝条”会发热，所以，使附着在窗玻璃内表面上的小水滴汽化或者使附着在玻璃窗外表面上的积雪熔化，便于司机通过驾驶室上方的反光镜观察车后面的情况。
（4）[8]燃气对活塞的平均压力
F=pS=6×105Pa×100×10-4m2=6000N
一个做功冲程中燃气对活塞做的功
W=Fs=6000N×0.5m=3000J
飞轮的转速是1380转/分，因为飞轮每转两圈对外做功一次，所以飞轮转动1380转，要对外做功690次，则燃气对活塞做的总功
W总=W×690=3000J×690=2.07×106J
汽油机的功率
[2]汽油完全燃烧放出的热量
Q=mq=112.5×10-3kg×4.6×107J/kg=5.175×106J
汽油机把内能转化为机械能的效率
20．（1）
【详解】过入射点O，作垂直平面镜画出法线，根据光的反射定律，画出对应的反射光线，与水面的交点为O'，连接O'Q，如图所示：
（2）
【解析】
找出支点，从O做F1的垂线就是F1的力臂L1，如图所示：
（3）
【解析】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图：
21．（1）0.3N；（2）3×10-5 m3；（3）1.2 gcm3
【解析】解：（1）模型受到的浮力
（2）由可得，模型浸在水中的体积
（3）模型的重力为
将模型放入盛满水的溢水杯中，溢出水30g，根据阿基米德原理可知，已经求得模型受到的浮力为：，由于，所以模型放入水中静止时处于沉底状态；物体的体积等于溢出水的体积为
材料的密度为
22．（1）10m （2）40m
【详解】（1）由图乙知，两个电阻串联在电路中，电压表测量定值电阻R0两端的电压。电压表示数为2V时，RP两端的电压
据串联电路的分压特点有
解得。由图丙知，潜水员下潜的深度为10m。
（2）由图丙知，RP的阻值随着下潜深度的增加而减小，电压表的量程为0~3V，所以R0两端的电压最大为3V，此时电路中的电流为
所以电路的最大电流为0.2A，此时RP两端的电压最小为
据串联电路的分压特点知，此时RP=15Ω。由图丙知，此时下潜的深度为40m，即该深度表能浸入水中的最大深度为40m。
23．（1） A a （2）不变（3）换用其它形状或大小的两个等大物体重复上述实验
【详解】（1）[1]为了探究此像与室内电灯的大小关系，故室内的电灯是物体，故在模拟实验中，蜡烛A是物体，蜡烛B是替代像，故蜡烛A相当于教室中的电灯。
[2]蜡烛A发出的光线经平面镜反射，人眼逆着反射光看到像，而只有在a位置才能够看到像，故他需要在a位置观察。
（2）根据平面镜成像原理可知，像与物体等大，当当蜡烛A远离玻璃板时，物体的大小不变，像的大小不变，故蜡烛A的像的大小不变。
（3）为得出像与物大小关系的普遍规律，需要换用其它形状或大小的两个等大物体重复上述实验，避免偶然性。
24．
（1）（2）（3）电压表示数为3.8V1.14
（3） LED灯 LED灯的电功率较小，但发光强度却大很多
【详解】（1）测量小灯泡电功率的实验，需要测量其两端电压和通过的电流，再根据，求出灯泡的电功率，因此，实验原理是。
（2）在测量小灯泡额定功率的实验中，要求电压表并联在灯泡两端，电流表串联在电路中，滑动变阻器和小灯泡串联，如图所示：
（3）根据电压等于额定电压时灯泡正常发光，即电压表示数为时正常发光；额定电功率
（4）LED灯的额定功率为
LED灯的电功率较小，但发光强度（照度）却大很多，故发光效率高，更节能。
25．（1）向右移动游码 40 0.88 （2）水
【解析】
（1）[1]当小王将砝码盒中最小的砝码放入右盘后，横梁指针仍偏向分度盘的左侧，此时应该调节游码，即向右移动游码，使天平水平平衡。
[2]由图知道，量筒的分度值为2mL，示数为40mL，即40cm3。
[3]由图丙知道，游码标尺的分度值是0.2g，示数为2.8g，则烧杯和剩余酒精的总质量为
m=50g+10g+2.8g=62.8g
倒入量筒中酒精的质量为
m0=m总-m=98g-62.8g=3.5.2g
酒精的密度为
（2）[4]由于酒精密度小于水的密度，所以，把塑料袋中倒入的是水。
[5]水槽的液体是自配医用酒精，这样塑料袋可以全部没入酒精中，由图甲知道，塑料袋中倒入水的重力是
由图乙知道，弹簧测力计的示数为F，由平衡条件知道
即
故自配医用酒精的密度
26．（1）A断路（2）R2正比（3）0.44BC
【解析】
（1）[1]为了保护电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即移动到A端。
[2]闭合开关后，发现电流表指针无偏转，说明电路是断路，而电压表指针有偏转，与电源正负极连接，故原因可能是R断路。
（2）[3][4]由图丙可知，图像是过原点的直线，电阻一定时，通过导体的电流与导体两端的电压成正比；当电流最小时，电阻R的电压是0.6V，滑动变阻器的电压为U滑=3V-0.6V=2.4V
滑动变阻器的电阻为
选择的滑动变阻器是R2。
（3）[5]电流表示数如图丁所示，使用0~0.6A的量程，分度值0.02A，示数为0.4A。
[6]当定值电阻最大为25Ω，用规格为“20Ω 1A”的滑动变阻器，此时电路中的最小电流
不可能调到，故第4次数据是拼凑的。
[7]AB在不改变电流、电压表量程的情况下，为了使四个定值电阻都能完成实验，根据表格数据知
UV=I1R1=0.4A×5Ω=2V
变阻器两端的电压
U滑1=U-UV=4V-2V=2V
滑动变阻器的电压和定值电阻的电压相等，由串联分压可知两者的电阻应该相等，电阻的最大值是25Ω，变阻器的最大阻值是20Ω，应该选用阻值更大的滑动变阻器其电阻要至少25Ω，也可以在电路中再串联一个至少5Ω的定值电阻代替阻值更大的滑动变阻器，故A不符合题意，B符合题意；
C如果降低电源电压，电源电压至少2V，滑动变阻器最大20Ω时，电压之比等于电阻之比，故
2V∶U''=25Ω∶20Ω
解得U''=1.6V，此时电源电压为
U电=2V+1.6V=3.6V
电源电压可调范围为，故C符合题意；
D当定值电阻两端电压设为U1，由串联分压可知
U1：(4V-U1)=25Ω∶20Ω
得到U1≈2.22V，定值电阻两端电压设为2.3V~4V区间，故D不符合题意。
故选BC。
27．（1）>120（2）D（3） A 叶片会顺时针转动，则叶面上方空气流速小压强大（4）50648
【解析】
（1）[1]把水车看成杠杆，为了省力应增大动力臂，故水车的摇杆长度应大于轮轴半径
[2]水的体积
V=4L=4×10-3m3
水的重力
G水=mg=ρVg=1×103kg/m3×4×10-3m3×10N/kg=40N
每个刮水板至少对水做功
W=Gh=40N×3m=120J
（2）[3]A．能量的转化都具有方向性，故A错误；
B．风能可以在自然界源源不断的获得，是一种可再生的能源，故B错误；
C．龙骨水车提水主要是利用了轮轴等机械原理，通过人力或其他动力带动水车转动，从而将水逐级提升。而吸管吸饮料利用的是大气压强原理。当我们吸饮料时，口腔内气压降低，外界大气压将饮料压入吸管进而进入口腔。所以二者的原理是不一样的。故C错误；
D．在风力发电的过程中，风轮在风力的作用下旋转，将风的动能转变为风轮轴的机械能，然后带动发电机旋转发电。这个过程遵循电磁感应定律，即导体在磁场里做切割磁感线的运动时，导体中就会产生电流，故D正确。
故选D。
（3）[5][6]当风正面垂直吹向静止叶片时，从正面看，叶片会顺时针转动，则叶面上方的压强应大于下方的压强，由流体中压强与流速的关系可知，叶片的上方一面应该流速较小，因此应该是平的，叶子的下方应该流速较大，是弯曲的，因此叶子的形状应是上平下凸。
故选A。
（4）[7]当风速为12m/s时达到最大输出功率400kW，已知风力发电机正常发电时输出功率P与风速v的三次方成正比，故有P=kv3，则
当风速为6m/s时，功率
[8]当风速为12m/s时，P=400kW，1.5min发电
叶片转速与发电机转子转速之比为1：20，发电机转子转600圈叶片对应转了30圈，当该风速时发电机输出电能为，叶片需要转动n圈，故
解得n=6r。
[9]1h发电
由
可得完全燃烧的煤的质量为
同课章节目录
