江苏省镇江市2025年中考物理模拟试卷练习卷（含解析）

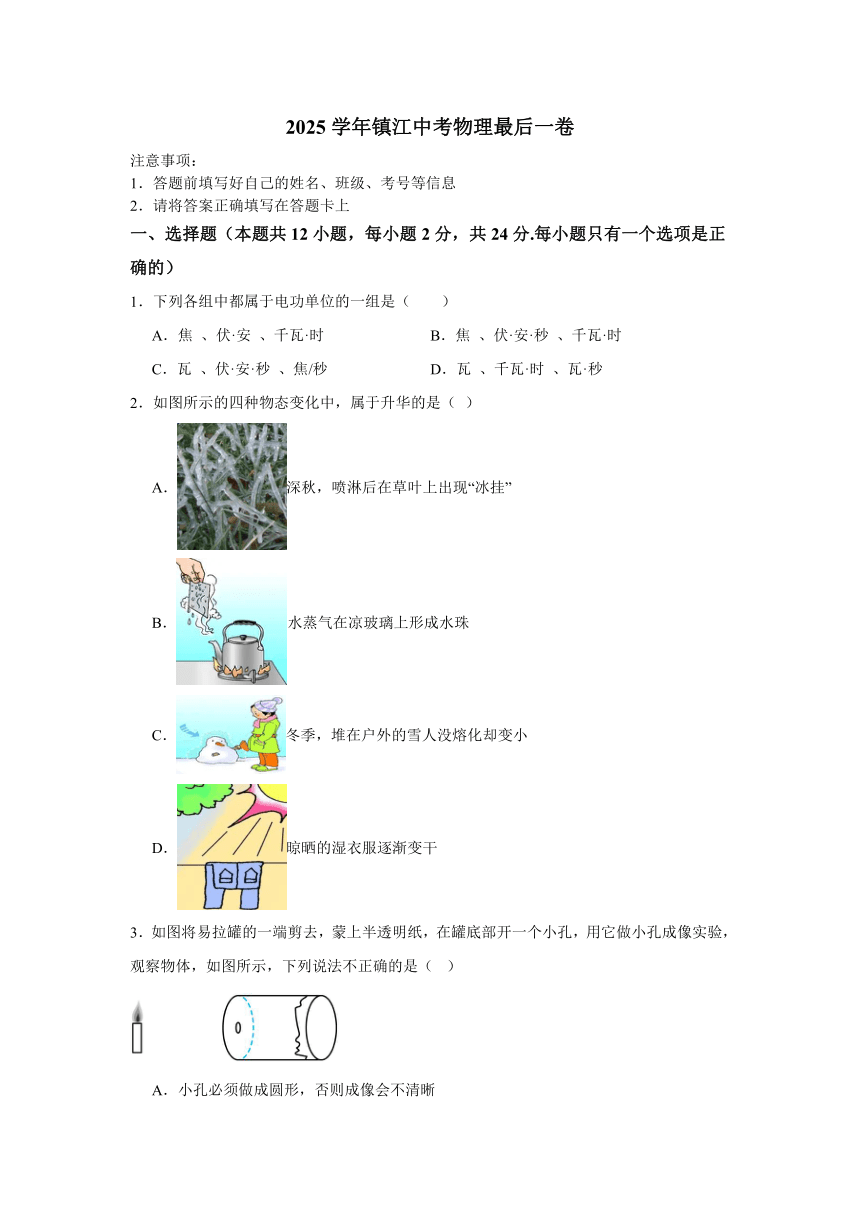

2025学年镇江中考物理最后一卷
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、选择题（本题共12小题，每小题2分，共24分.每小题只有一个选项是正确的）
1．下列各组中都属于电功单位的一组是（　　）
A．焦 、伏·安 、千瓦·时 B．焦 、伏·安·秒 、千瓦·时
C．瓦 、伏·安·秒 、焦/秒 D．瓦 、千瓦·时 、瓦·秒
2．如图所示的四种物态变化中，属于升华的是（ ）
A．深秋，喷淋后在草叶上出现“冰挂”
B．水蒸气在凉玻璃上形成水珠
C．冬季，堆在户外的雪人没熔化却变小
D．晾晒的湿衣服逐渐变干

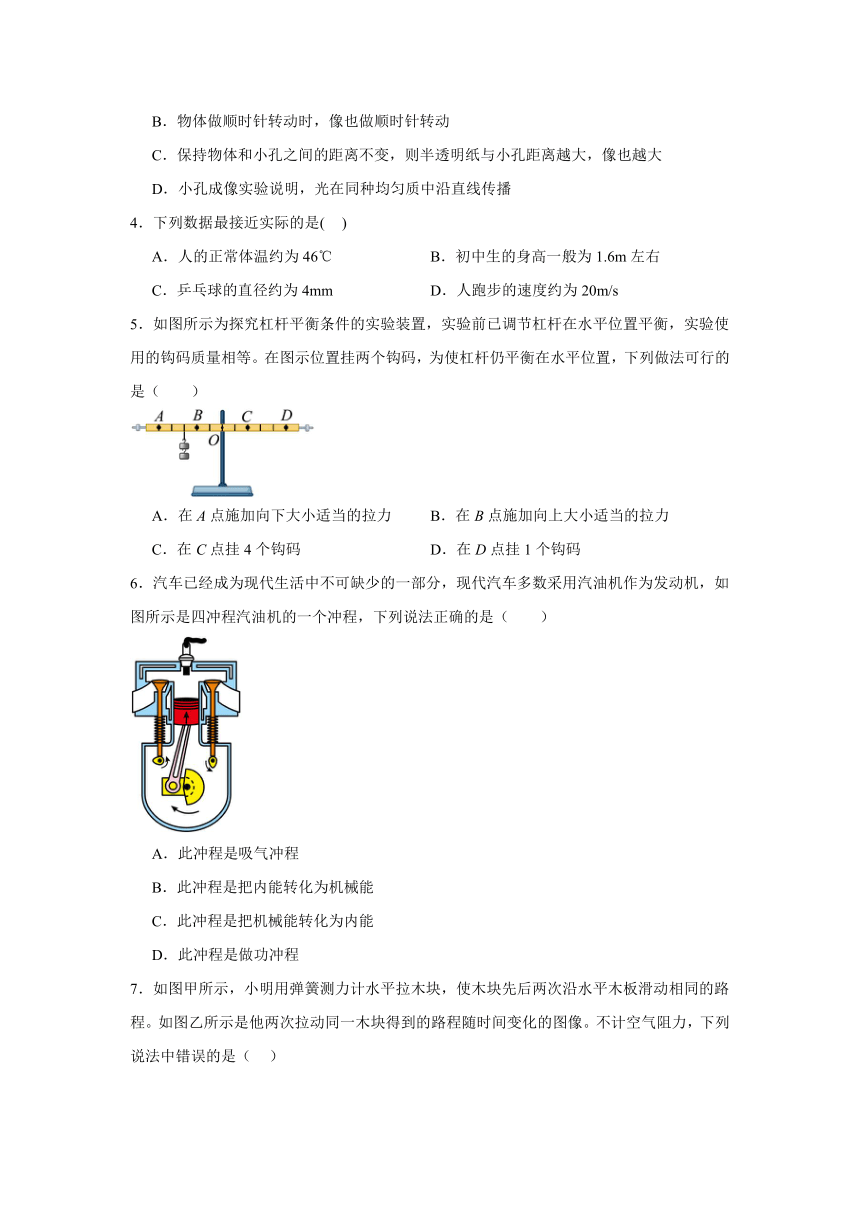

3．如图将易拉罐的一端剪去，蒙上半透明纸，在罐底部开一个小孔，用它做小孔成像实验，观察物体，如图所示，下列说法不正确的是（ ）
A．小孔必须做成圆形，否则成像会不清晰
B．物体做顺时针转动时，像也做顺时针转动
C．保持物体和小孔之间的距离不变，则半透明纸与小孔距离越大，像也越大
D．小孔成像实验说明，光在同种均匀质中沿直线传播
4．下列数据最接近实际的是( )
A．人的正常体温约为46℃ B．初中生的身高一般为1.6m左右
C．乒乓球的直径约为4mm D．人跑步的速度约为20m/s
5．如图所示为探究杠杆平衡条件的实验装置，实验前已调节杠杆在水平位置平衡，实验使用的钩码质量相等。在图示位置挂两个钩码，为使杠杆仍平衡在水平位置，下列做法可行的是（　　）
A．在A点施加向下大小适当的拉力 B．在B点施加向上大小适当的拉力
C．在C点挂4个钩码 D．在D点挂1个钩码
6．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如图所示是四冲程汽油机的一个冲程，下列说法正确的是（　　）
A．此冲程是吸气冲程
B．此冲程是把内能转化为机械能
C．此冲程是把机械能转化为内能
D．此冲程是做功冲程

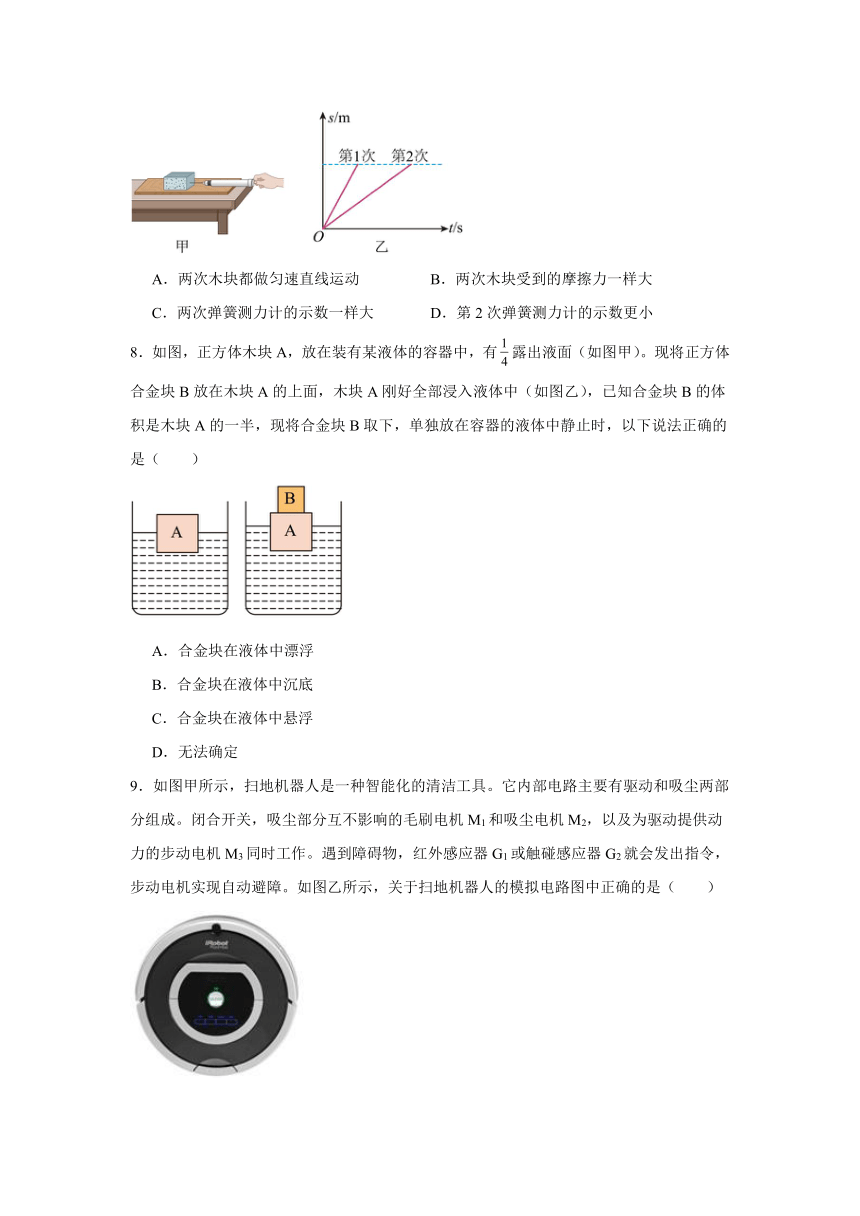

7．如图甲所示，小明用弹簧测力计水平拉木块，使木块先后两次沿水平木板滑动相同的路程。如图乙所示是他两次拉动同一木块得到的路程随时间变化的图像。不计空气阻力，下列说法中错误的是（ ）
A．两次木块都做匀速直线运动 B．两次木块受到的摩擦力一样大
C．两次弹簧测力计的示数一样大 D．第2次弹簧测力计的示数更小
8．如图，正方体木块A，放在装有某液体的容器中，有露出液面（如图甲）。现将正方体合金块B放在木块A的上面，木块A刚好全部浸入液体中（如图乙），已知合金块B的体积是木块A的一半，现将合金块B取下，单独放在容器的液体中静止时，以下说法正确的是（　　）
A．合金块在液体中漂浮
B．合金块在液体中沉底
C．合金块在液体中悬浮
D．无法确定

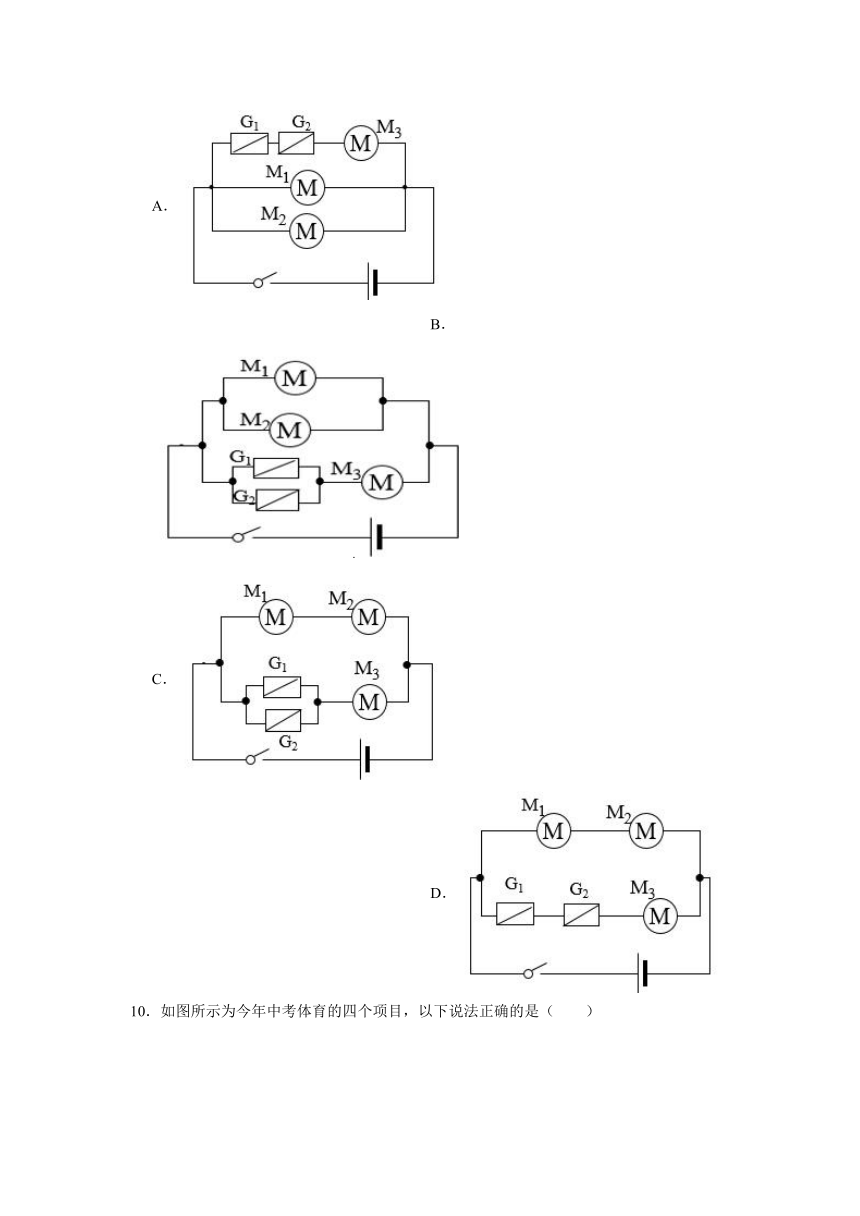

9．如图甲所示，扫地机器人是一种智能化的清洁工具。它内部电路主要有驱动和吸尘两部分组成。闭合开关，吸尘部分互不影响的毛刷电机M1和吸尘电机M2，以及为驱动提供动力的步动电机M3同时工作。遇到障碍物，红外感应器G1或触碰感应器G2就会发出指令，步动电机实现自动避障。如图乙所示，关于扫地机器人的模拟电路图中正确的是（　　）
A． B．
C． D．

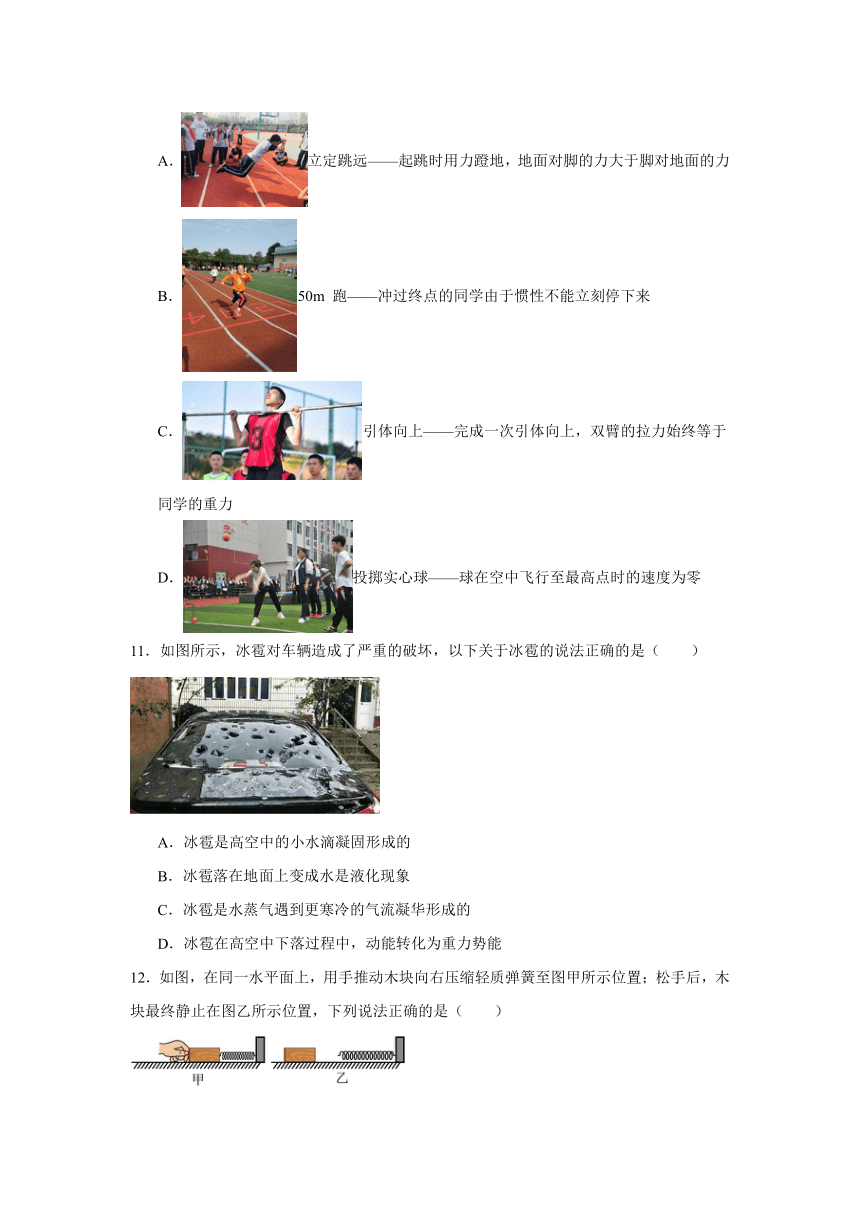

10．如图所示为今年中考体育的四个项目，以下说法正确的是（　　）
A．立定跳远——起跳时用力蹬地，地面对脚的力大于脚对地面的力
B．50m 跑——冲过终点的同学由于惯性不能立刻停下来
C．引体向上——完成一次引体向上，双臂的拉力始终等于同学的重力
D．投掷实心球——球在空中飞行至最高点时的速度为零
11．如图所示，冰雹对车辆造成了严重的破坏，以下关于冰雹的说法正确的是（　　）
A．冰雹是高空中的小水滴凝固形成的
B．冰雹落在地面上变成水是液化现象
C．冰雹是水蒸气遇到更寒冷的气流凝华形成的
D．冰雹在高空中下落过程中，动能转化为重力势能
12．如图，在同一水平面上，用手推动木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置，下列说法正确的是（　　）

A．木块受到的重力和木块对水平面的压力是一对平衡力
B．木块静止在图乙所示位置时，不受力的作用
C．手推动木块压缩弹簧过程中，弹簧变短，受到的弹力变小
D．木块从离开弹簧到最终停下的过程中，一定受到摩擦力作用
二、填空题（本题共9小题，每空1分，共28分）
13．如图1，所测木块的长度为 cm；如图2，停表所显示的时间为 。
14．一台单缸四冲柴油机飞轮的转速为2400r/min，则在1s内，柴油机对外做功 次；它在吸气冲程中，吸入汽缸里的物质是 ．
15．在标准大气压下，将质量为10 kg、温度为20 ℃的水加热至沸腾，水需要吸收 J的热量，在此过程中水的内能 （选填“增大”“减小”或“不变”）。若上述这些热量由燃烧煤气提供，且煤气完全燃烧放出的热量有30%被水吸收，则需完全燃烧 m3的煤气。[水的比热容为4.2×103 J/（kg·℃），煤气的热值为4×107 J/m3]
16．新能源汽车因节能、环保等优点深受广大家庭的喜爱。小明爸爸驾驶电动汽车在平直公路上匀速行驶12km，用时10min。已知该车的总质量为1.6×103kg，行驶中阻力为车重的0.05倍，此过程中该车牵引力的功率为 kW。
17．图甲中，等体积的水和酒精混合后发现液体总体积变小，说明 ；图乙中，两瓶中分别装有空气和密度比空气大的红棕色二氧化氮气体，演示扩散现象时装有二氧化氮气体的瓶子应放在 方。
18．如图所示,同一物体在恒力F作用下沿水平方向运动,在桌面上从A到B的过程中力F做的功为W1,在毛巾表面上从A到B过程中力F做的功为W2,则W1 W2,摩擦力f1 f2(均填“>”“=”或“<”)．
19．在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V，R1=30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A．挡板P在A端时，坐位体前屈成绩为30cm。

（1）挡板P由B端向A端滑动时，电流表示数 （选填“变大”“变小”或“不变”），电压表示数 （选填“变大”“变小”或“不变”）；
（2）当推动挡板P滑到A端时，电压表示数是 V；
（3）国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀。小林进行测试时电压表示数为3V，请通过计算判断小林的成绩 （选填“已经”或“没有”）达到优秀。
20．图甲是打印笔，打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后凝固成稳定的形状，此打印笔有快、慢两挡，其内部简化电路如图乙所示，将该打印笔单独接入装有如图丙所示电能表的家庭电路中正常工作．快挡打印,电能表指示灯闪烁8次，则此印笔快挡打印消耗的电能为 J,打印笔快挡的电功率为 W．已知该打印笔慢挡打印功率为是用于发热的定值电阻，则电阻 ．
21．随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，O为杠杆的支点。从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低。当油面升高时，滑动变阻器连入电路的阻值将变 （选填“大”、“小”），电流表的示数将变 （选填“大”、“小”）。若换用电压表改装成油量表，要求油面下降时电压表示数变小，电压表应并联在图中 元件两端。（选填“R”或“R0”）。
三、解答题（本题共7小题，共48分.解答26、27、28题时应有必要的解题过程）
22．如图甲所示，为两额定电压均为220V的壁灯和“一开一插”式开关，其部分电路如图乙所示。开关控制两盏壁灯，且壁灯都正常发光，三孔插座独立工作，请将电路连接完整。
( )
23．为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验．
（1）实验过程中，弹簧测力计必须拉着物块沿水平方向做 运动，这么做是为了保证能用弹簧测力计示数表示滑动摩擦力大小，这样的处理所用到的物理方法是 （选填“控制变量法”、“转换法”或“类比法”）．
（2）比较甲、乙实验，是为了研究滑动摩擦力大小与 有关；比较乙、丙实验，是为了研究滑动摩擦力大小与 有关．
（3）比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是 （选填“正确”或“错误”）的．此探究过程中存在的问题是 ．
（4）在四次实验中，滑动摩擦力最小的是 （选填“甲”“乙”“丙”或“丁”）．
（5）小明要对实验装置进行改动，如图戊所示，在用力将木板向右拉出的过程中，弹簧测力计 (选填“A”或“B”)的示数反映了木块与木板间的滑动摩擦力大小．实验中 （选填“一定”或“不一定”)要匀速拉动长木板．此时木块所受到的摩擦力的方向为 (水平向左/水平向右)，施力物体是 (选填“地面”、“长木板”或“弹簧测力计”)
24．在探究“凸透镜成像规律”的实验中：
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= 厘米；
（2）如图乙，光屏上呈现清晰的像，此像的性质是 的实像，若保持蜡烛和光屏位置不变，移动透镜至 厘米刻度线处，光屏上能再次呈现清晰的像；
（3）由于蜡烛变短，像成在了光屏上方，要使像重新成在光屏的中心，应把凸透镜往 调；
（4）实像与物的最小距离为 cm；
（5）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中 处能观察到烛焰的像；
（6）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是 眼镜（选填“近视”或“远视”）。
25．在测量小灯泡电功率的实验中，提供的器材有：额定电压是3.8V、电阻约为8Ω的小灯泡一个，电源（电压恒为6V）、电流表、电压表、开关、“20Ω 1A”的滑动变阻器各一个，导线若干．
（1）闭合开关，发现电流表有示数且如图乙所示，此现象的原因是 ．
（2）排除故障后，闭合开关，移动滑片P，当电压表示数为3.8V时，电流表示数如图丙所示，则通过小灯泡的电流是 A，灯泡的额定功率是 W．
（3）若电压表0～15V量程断路，阿荣设计如图丁所示的电路，继续实验： ①闭合开关前，应将滑片P置于滑动变阻器的 位置（选填“A端”、“B端”、“中间偏左”或“中间偏右”）．
②移动滑片P，当电压表示数为 V时，小灯泡正常发光．
26．如图甲是建筑工地上的塔式起重机示意图，它是通过电动机带动如图乙所示滑轮组起吊物料的．如果这个滑轮组把底面积为500cm2质量为 600kg的物体在10s内匀速提升10m，绳索自由端的拉力F=2.1×103N，不计一切摩擦和绳重．(g=10N/kg）求：
（1）物体平放在水平的地面上时，对地面的压强
（2）拉力的功率；
（3）该滑轮组的动滑轮重；
（4）该滑轮组的机械效率．
27．为了美化城市环境，同时又减小对市民出行的影响，济南城管对洒水车喷水位置、洒水角度和方向、洒水时间等进行了改良，“改出”了济南的人情味，“洒出”了济南的城市温度．如图所示是一辆“东风”牌洒水车，车自身质量12000kg，罐体有效容积10m3．完成一次洒水任务后，该车沿平直路面匀速返回，10min从距驻地10km处的位置返回，若返回途中洒水车受到的阻力大小是1.2×104N，g取10Nkg．通过计算回答
（1）罐中装满水时，水的重力是多少？
（2）返回途中牵引力做了多少功？
（3）牵引力做功的功率是多少？
28．空气质量指数是确保碧水蓝天的重要指标。图甲所示是某工业园设置的监测园区空气质量指数的仪器，其电路原理简图如图乙，用电流表显示空气质量指数，警报器（电压表改装）两端电压时会发出警报声，警示空气质量指数不达标。其中电源电压为6V恒定不变，定值电阻，气敏电阻的阻值与空气质量指数的关系如图丙所示。
（1）气敏电阻的阻值随空气质量指数的增大而 ；
（2）当电路中电流为0.2A时，气敏电阻的电功率是多大 ？
（3）空气质量指数达多少时，会触发警报器发出警报 ？
（4）若园区提高环保等级，要求空气质量指数达100时就触发警报。为了达到这一标准，应增加一个定值电阻改装电路。请你在图丁中补全改装后的电路，并通过计算求解的阻值为多少Ω 。（若结果不能整除，保留一位小数）
2025学年镇江中考物理最后一卷参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A B B C D A B B
题号 11 12
答案 C D
1．B
【知识点】电功率的概念和单位、电功的概念、单位及换算
【详解】焦耳、伏·安·秒、千瓦·时、瓦·秒是电能和电功的单位，瓦、伏·安、焦/秒是电功率的单位，故B符合题意，ACD不符合题意。
故选C。
2．C
【知识点】生活中的升、凝华现象、生活中的汽、液化现象、熔化的概念及现象
【详解】A．深秋，喷淋后在草叶上出现“冰挂”属于凝固现象，故A不符合题意；
B．水蒸气在凉玻璃杯上形成水珠属于液化现象，故B不符合题意；
C．冬季，堆在户外的雪人没熔化却变小，是雪升华成了水蒸气，是升华现象，故C符合题意；
D．湿衣服在太阳下被晒干是液态的水变为水蒸气，是蒸发，属于汽化现象，不是升华现象，故D不符合题意。
故选C。
3．A
【知识点】小孔成像
【详解】A．根据小孔成像的特点可知，小孔成像时，成像情况与小孔的形状无关，故A错误，符合题意；
B．根据小孔成像的特点可知，图中是从半透明纸的右侧观察半透明纸，物体做顺时针转动时，像也做顺时针转动，故B正确，不符合题意；
C．在物体距小孔不变的情况下，半透明纸是像的位置，因为成像的大小取决于像到小孔的距离，则半透明纸与小孔距离越大，像也越大，故C正确，不符合题意；
D．根据小孔成像的原理可知，小孔成像是由光的直线传播形成的倒立的实像，故D正确，不符合题意。
故选A。
4．B
【知识点】常见物体的温度、常见物体的速度及速度的估测、常见的长度及估测
【详解】A．人的正常体温约为37℃，用来测量体温的体温表的量程为35℃~42℃，故A不符合题意；
B．成年人平均身高约1.7m，初中生的身高略低于成年人，在1.6m左右，故B符合题意；
C．乒乓球的直径约为4cm=40mm，故C不符合题意；
D．20m/s=72km/h是汽车的行驶速度，人跑步的速度一般在4m/s，故D不符合题意。
故选B。
5．B
【知识点】杠杆的动态平衡分析
【详解】AB．当阻力和动力在同侧时，杠杆阻力向下，为使杠杆仍平衡在水平位置，动力方向需要向上，故A不符合题意，B符合题意；
CD．当在C点挂4个钩码或在D点挂1个钩码时，根据杠杆平衡的条件可知，两边不相等，不平衡，故CD不符合题意。
故选B。
6．C
【知识点】汽油机的构造与工作过程
【详解】图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，活塞压缩汽缸内物质做功，机械能转化为内能，故只有C正确。
故选C。
7．D
【知识点】二力或多力平衡问题、影响滑动摩擦力大小的因素
【详解】A．由路程随时间变化的图像可知，两次均为匀速直线运动状态，故A正确，不符合题意；
BCD．由于滑动摩擦力的大小与压力、接触面粗糙度有关，则木块第1次受到的摩擦力等于第2次，且根据二力平衡条件可知拉力大小与摩擦力大小相同，则两次弹簧测力计的示数一样大，故BC正确，不符合题意；D错误，符合题意。
故选D。
8．A
【知识点】物体浮沉条件的应用
【详解】正方体木块A，放在装有某液体的容器中，有露出液面，正方体合金块B放在木块A的上面，木块A刚好全部浸入液体中，说明B受到的重力与A增加的浮力相等，即
物体的重力
结合上面两公式可知，所有合金块B取下，单独放在容器的液体中静止时，会漂浮在水面上。
故选A。
9．B
【知识点】并联电路的设计
【详解】闭合开关，毛刷电机M1和吸尘电机M2的工作互不影响，所以这两个电机是并联的；遇到障碍物，红外感应器G1或触碰感应器G2就会发出指令，都能控制步动电机实现自动避障，说明红外感应器G1和触碰感应器G2并联，且共同控制电机M3，故B正确，ACD错误。
故选B。
10．B
【知识点】二力或多力平衡问题、生活中的惯性现象、力与运动的关系、力作用的相互性
【详解】A．起跳时用力蹬地，地面对脚的力和脚对地面的力是一对相互作用的力，大小相等，故A错误；
B．跑步时冲过冲过终点的同学由于身体具有惯性不能立刻停下来，故B正确；
C．身体刚开始向上运动时是加速的，此时拉力大于重力，故C错误；
D．投掷实心球时，球在空中飞行至最高点仍然能向前飞行，所以速度不是零，故D错误。
故选B。
11．C
【知识点】生活中的升、凝华现象、熔化的概念及现象、物体运动过程中各种机械能的变化情况
【详解】AC．冰雹是空气中的水蒸气遇到更寒冷的气流，由气态直接变为固态凝华形成的，故A错误，C正确；
B．冰雹在地面上变成水，由固态变为液体，是熔化过程，故B错误；
D．冰雹在高空中下落过程中，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能，故D错误。
故选C。
12．D
【知识点】二力或多力平衡问题、摩擦力及其产生条件、弹力的概念和常见的弹力
【详解】A．木块受到的重力和木块对水平面的压力，二力的方向相同且作用在不同的物体上，所以不是一对平衡力，故A错误；
B．木块静止在图乙所示位置时，受到重力和支持力，故B错误；
C．手推动木块压缩弹簧过程中，弹簧变短，弹簧的形变变大，弹力变大，故C错误；
D．木块从离开弹簧到最终停下的过程中，木块和水平面发生相对运动，木块受到摩擦力作用，故D正确。
故选D。
13． 2.78 156s
【知识点】秒表的使用和读数、用表测量时间、刻度尺的读数
【详解】[1]图中刻度尺上1cm之间有10个小格，一个小格的长度是0.1cm，即此刻度尺的分度值为0.1cm；木块左侧与1.00cm对齐，右侧与3.78cm对齐，所以木块的长度为L＝2.78cm。
[2]停表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和，由图可知，小盘的分度值是0.5min，指针在2min和3min之间，靠近3min；大盘的分度值是0.1s，而大盘指针在36s，因此秒表读数为2min36s＝156s。
14． 20 空气
【知识点】汽油机的构造与工作过程
【分析】（1）在四冲程内燃机的一个工作循环中，完成4个冲程，并对外做功1次，曲轴和飞轮转2圈；
（2）柴油机和汽油机吸入汽缸的物质是不一样的，柴油机吸入汽缸的只有空气，而汽油机吸入汽缸的是空气和汽油的混合物．
【详解】（1）一台单缸四冲柴油机飞轮的转速为2400r/min=40r/s，即该柴油机的飞轮每秒钟转40圈，而飞轮每转2圈完成1个工作循环，对外做功1次；所以该柴油机在1s内对外做功20次；
（2）柴油机在吸气冲程中，吸入汽缸里的物质是空气．
15． 3.36×106 增大 0.28
【知识点】热值的公式及相关计算、计算物体温度变化时的吸放热
【详解】[1]在标准大气压下，将质量为10 kg、温度为20 ℃的水加热至沸腾，水需要吸收的热量为
[2]在热传递过程中吸收热量的物体内能增加，所以水在吸热的过程中内能增大。
[3]根据得煤气完全燃烧放出的热量为
根据得需完全燃烧煤气的体积为
16．16
【详解】电动汽车在平直公路上匀速行驶，牵引力等于所受到的阻力，即
运动速度为
则牵引力的功率为
17． 分子间具有间隙 下
【知识点】扩散现象、分子之间存在间隙、分子的热运动
【详解】[1]等体积的水和酒精混合后发现液体总体积变小，说明分子间具有间隙，水与酒精分子分别进入彼此的分子间隙中导致的结果。
[2]演示扩散现象时，为了避免重力对实验结果的影响，装有二氧化氮气体的瓶子应放在下方。
18． = <
【知识点】功的计算和估算、影响滑动摩擦力大小的因素
【详解】解：（1）物体两次都在恒力F作用下，通过相同的距离AB，根据W=Fs，两次做功相等，即W1=W2；
（2）同一物体对水平面的压力相同，接触面越粗糙，滑动摩擦力越大，所以在毛巾表面上摩擦力大，即f1＜f2；
19． 不变 变大 4.5 已经
【知识点】欧姆定律的简单计算
【详解】（1）[1][2]闭合开关，R1和R2串联，电压表测量与R2并联部分两端的电压，电流表测量电路电流，因电压表在电路中相当于开路，挡板P由B端向A端滑动时，电阻丝R2始终以最大阻值接入电路，即接入电路的电阻不变，电压表并联部分的电阻变大，根据串联分压原理可知电压表示数变大，由欧姆定律可知挡板移动过程中，电路中电流不变，即电流表示数不变。
（2）[3]挡板P在B端时，电压表与导线并联，电压表示数最小为0，电流表的示数为0.05A，根据欧姆定律可知R1两端的电压
当推动挡板P到A端时，电压表与R2的最大阻值并联，串联电路总电压等于各部分电压之和，R2两端的电压
U2=U-U1=6V-1.5V=4.5V
即电压表示数最大为4.5V，所以当推动挡板P滑到A端时，电压表的示数为4.5V。
（3）[4]电阻R2的最大阻值
小林进行测试时电压表示数为3V，此时电压表所并联的电阻丝的阻值
已知推挡板P在B端时，坐位体前屈成绩为0，推挡板P在A端时，坐位体前屈成绩为30cm，因其他条件不变时电阻的大小与长度成正比，故小林同学的成绩
20cm>17.8cm，故成绩达到优秀。
20． 9600/9.6103 80 1595
【知识点】电功率P=UI及推导式的简单计算、利用电能表的主要参数计算电能
【详解】[1]结合电能表参数可知，快挡打印消耗的电能为
[2]打印笔快挡的电功率为
[3]分析乙可知，S接1、2时两电阻串联，电路中总电阻大，由可知，此时电路中总功率小，为慢挡。S接2、3时R1被短路，R2单独工作，电路中电阻小，由可知，此时电路中总功率大，为快挡。则R2的阻值为
慢挡的总电阻为
则R1的电阻为
21． 小 大 R0
【知识点】含有变阻器电路的动态计算、欧姆定律的简单计算
【详解】[1][2]由图可知，电阻R0和滑动变阻器R串联，电流表测电路中电流，油面升高时，滑片向下滑动，滑动变阻器连入电路的阻值变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表的示数变大。
[3]当油箱中油面下降时，滑片向上滑动，变阻器连入电路的阻值变大，由串联电路的分压原理可知，滑动变阻器分得电压变大，由串联电路电压的规律可知R0分得电压变小，根据题目要求电压表示数变小，所以电压表应并联在R0两端。
22．
【知识点】家庭电路作图
【详解】由图可知，上面是火线，中间为零线，下面为地线；灯泡和开关的接法：火线先进入开关，开关要控制两盏灯，则开关应串联在干路上，家庭电路中两灯泡应并联；三孔插座的接法是：上孔接地线，左孔接零线，右孔接火线，如图所示
23． 匀速直线 转换法 压力 接触面的粗糙程度 错误 没有控制压力不变 丁 A 不一定 水平向右 长木板
【知识点】探究影响滑动摩擦力的实验改进、影响滑动摩擦力大小因素的实验结论、影响滑动摩擦力大小因素的注意事项、影响滑动摩擦力大小因素实验装置和实验步骤
【详解】（1）只有沿水平方向用弹簧测力计拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小（测力计示数）才等于摩擦力的大小，故需用弹簧测力计拉着物体做匀速直线运动，本实验中采用了转换法；
（2）比较实验甲和乙，接触面粗糙程度相同，而压力大小不同，是为了探究滑动摩擦力大小是否与压力大小有关；
比较实验乙和丙，压力大小相同，接触面的粗糙程度不同，为了探究滑动摩擦力大小是否与接触面粗糙程度有关；
（3）在研究滑动摩擦力的大小与接触面积的大小有关时，要控制压力大小和接触面的粗糙程度相同，而原实验中，将物体切去一半，压力变小了，故他的结论是错误的；
（4）由图示四次实验可知，在实验丁中，物体间的压力最小，接触面粗糙程度最小，因此滑动摩擦力最小；
（5）图中木块处于静止状态，受到的测力计拉力与木板对其的摩擦力为平衡力，大小相等，故弹簧测力计A的示数反映了木块与木板间的滑动摩擦力大小；由于木块处于静止状态，故可以不需要匀速拉动长木板；木块处于静止状态，受到平衡力的作用，测力计施加的水平向左的拉力与长木板对其施加的水平向右的摩擦力是平衡力，木块受到的摩擦力的施力物体是长木板．
24． 10.0 倒立、放大 40 下 40.0 B 远视
【知识点】近视眼和远视眼的矫正方法及光路图、探究凸透镜成像规律的实验装置和操作步骤、探究凸透镜成像的规律
【详解】（1）[1]由图甲知，最小最亮的光斑处即为焦点的位置，焦点到凸透镜的距离为
所以凸透镜的焦距为
（2）[2][3]由图乙知，当蜡烛在刻度尺的10cm处
，
凸透镜成倒立、放大的实像
根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像。
（3）[4]由于蜡烛燃烧变短，根据光线过光心不改变方向，像向光屏的上方移动，要使像成在光屏的中央位置，凸透镜应向下移动。
（4）[5]当物距等于像距，即物距和像距都等于2f时，物像之间的距离最小，最小距离为
（5）[6]保持蜡烛位置不变，移动透镜至16cm刻度线处，此时
，
时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像，虚像与成像物体同侧，所以应从B处观察。
（6）[7]将一副眼镜放在蜡烛和凸透镜之间，结果光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明像距变小，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的，所以该眼镜是远视眼镜。
25． 滑动变阻器阻值太大 0.5 1.9 中间偏左 2.2
【知识点】伏安法测小灯泡的电功率
【详解】(1)由题可知，开关闭合，电流表显示一定的示数，指针偏转较小，这说明可能滑动变阻器连入电路的电阻太大；(2)电流表的量程为0 0.6A，则电流表示数为0.5A；灯泡的额定功率为：P=UI=3.8V×0.5A=1.9W；(3)①灯泡正常发时,=3.8V,通过灯泡电阻约为I===0.475A，此时滑动变阻器连入阻值：R==≈4.7Ω，已知电源电压为6V，由丁图，电压表测滑动变阻器两端电压，使用0 15V量程，所以电压表不会超过量程，在闭合开关前，应使电灯电压低于3.8V，变阻器的最大值为20Ω，为使电路安全且实验中调节方便，只需要将滑片P置于略小于其最大值一半的位置就可以了，即P置于中间偏左的位置；②灯泡正常发光时=U =6V 3.8V=2.2V，即电压表示数为2.2V.
【点睛】（1）电流表使用前要调零；（2）根据电流表的量程和分度值读数；根据P=UI求出功率；（3）①已知电源电压，灯泡额定电压和电阻，在保证电路安全的情况分析滑片P的位置；②根据串联电路的电压特点可知灯泡正常发光时电压表的示数．
26．（1）（2）（3）300N（4）95%
【知识点】滑轮、滑轮组机械效率的计算、P=W/t、滑轮组承重绳子段数与绳端拉力、移动距离的关系、压强公式的简单应用
【详解】（1）．水平的地面上，物体对地面的压力等于重力，则对地面的压强为：
；
（2）．由图像可知，绳子股数n=3，因此绳子自由端移动的距离为：
s=3h=3×10m=30m
拉力的功率为：
；
（3）．因为，因此动滑轮重为：
；
（4）．滑轮组的机械效率为：
．
答：（1）．物体平放在水平的地面上时，对地面的压强为1.2×105Pa；
（2）．拉力的功率为6.3×103W；
（3）．该滑轮组的动滑轮重为300N；
（4）．该滑轮组的机械效率95%．
27．（1）1×105N；（2）1.2×108J；（3）2×105W．
【知识点】P=W/t、功的计算和估算、重力的计算与估算
【详解】（1）罐中装满水时，水的体积等于罐体的容积，即V水＝V＝10m3,根据ρ＝可得，水的质量：m水＝ρ水V水＝1×103kg/m3×10m3＝1×104kg，则水的重力：G水＝m水g＝1×104kg×10N/kg＝1×105N；
（2）该车沿平直路面匀速返回，则牵引力F＝f＝1.2×104N，返回途中牵引力做的功：W＝Fs＝1.2×104N×10×103m＝1.2×108J；
（3）牵引力做功的功率：P＝＝＝2×105W．
28． 减小 1W 200
【知识点】电功率P=UI及推导式的简单计算、欧姆定律的简单计算
【详解】（1）[1]由图丙图像可知，气敏电阻R的阻值随空气质量指数K的增大而减小。
（2）[2]由图乙右知，R与R0串联，电流表测电路中的电流，电压表测R0两端电压，R0两端电压
R两端电压
气敏电阻R的电功率是
（3）[3]由题意可知，当警报器发出警报时，警报器两端电压为2V，则此时电流为
R两端电压
R的阻值
由图丙可知此时空气质量指数K为200。
（4）[4]方法一：改装后的电路图如图1，与串联。由图丙可知当空气质量指数为100时，。而触发警报时，警报器两端电压，则两端电压仍为，电流
和的总电阻
R1的电阻
方法二：改装后的电路图如图2，与并联。由图丙可知当空气质量指数K为100时，。而触发警报时，警报器两端电压，则通过的电流仍为，即和的总电流为
的电流
所以，通过的电流
R1的电阻
