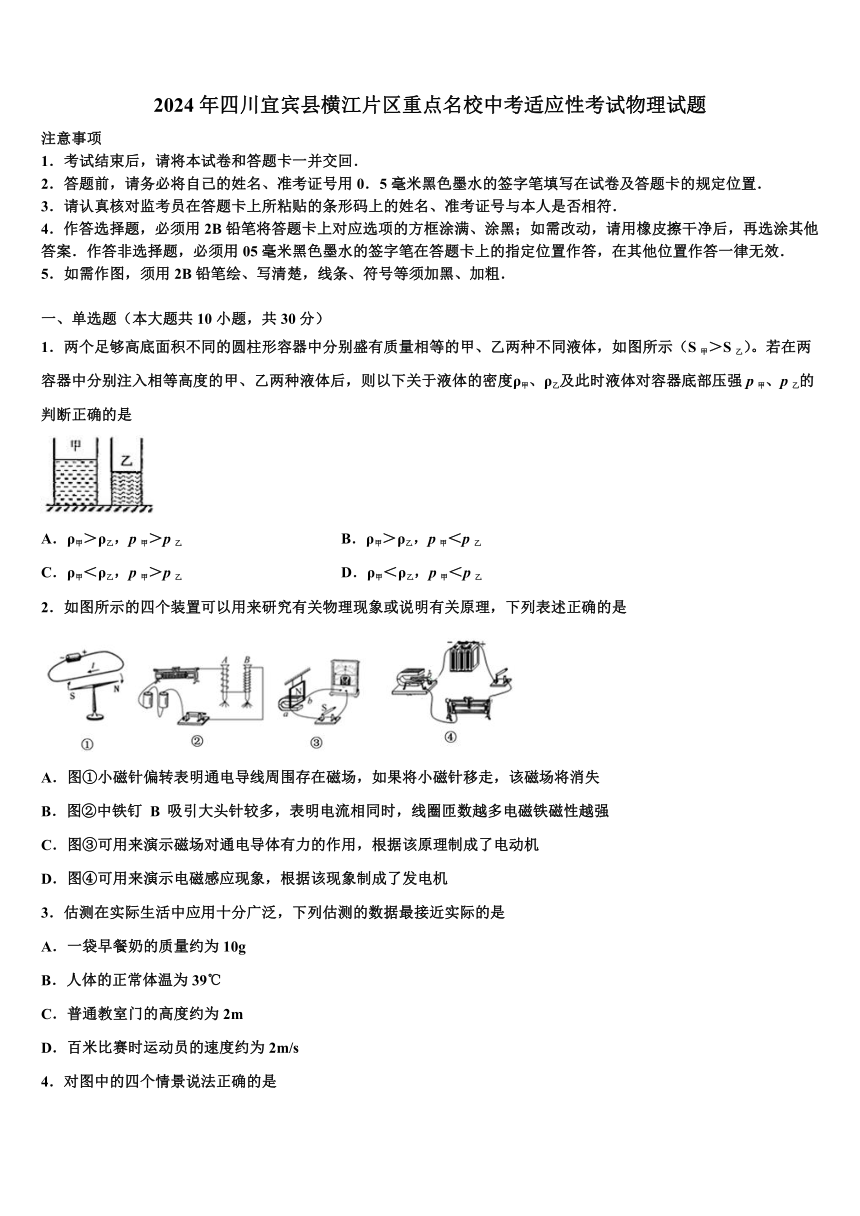

2024年四川宜宾县横江片区重点名校中考适应性考试物理试题
注意事项
1.考试结束后,请将本试卷和答题卡一并交回.
2.答题前,请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
4.作答选择题,必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后,再选涂其他答案.作答非选择题,必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答,在其他位置作答一律无效.
5.如需作图,须用2B铅笔绘、写清楚,线条、符号等须加黑、加粗.
一、单选题(本大题共10小题,共30分)
1.两个足够高底面积不同的圆柱形容器中分别盛有质量相等的甲、乙两种不同液体,如图所示(S甲>S乙)。若在两容器中分别注入相等高度的甲、乙两种液体后,则以下关于液体的密度ρ甲、ρ乙及此时液体对容器底部压强p甲、p乙的判断正确的是
A.ρ甲>ρ乙,p甲>p乙 B.ρ甲>ρ乙,p甲<p乙
C.ρ甲<ρ乙,p甲>p乙 D.ρ甲<ρ乙,p甲<p乙
2.如图所示的四个装置可以用来研究有关物理现象或说明有关原理,下列表述正确的是
A.图①小磁针偏转表明通电导线周围存在磁场,如果将小磁针移走,该磁场将消失
B.图②中铁钉 B 吸引大头针较多,表明电流相同时,线圈匝数越多电磁铁磁性越强
C.图③可用来演示磁场对通电导体有力的作用,根据该原理制成了电动机
D.图④可用来演示电磁感应现象,根据该现象制成了发电机
3.估测在实际生活中应用十分广泛,下列估测的数据最接近实际的是
A.一袋早餐奶的质量约为10g
B.人体的正常体温为39℃
C.普通教室门的高度约为2m
D.百米比赛时运动员的速度约为2m/s

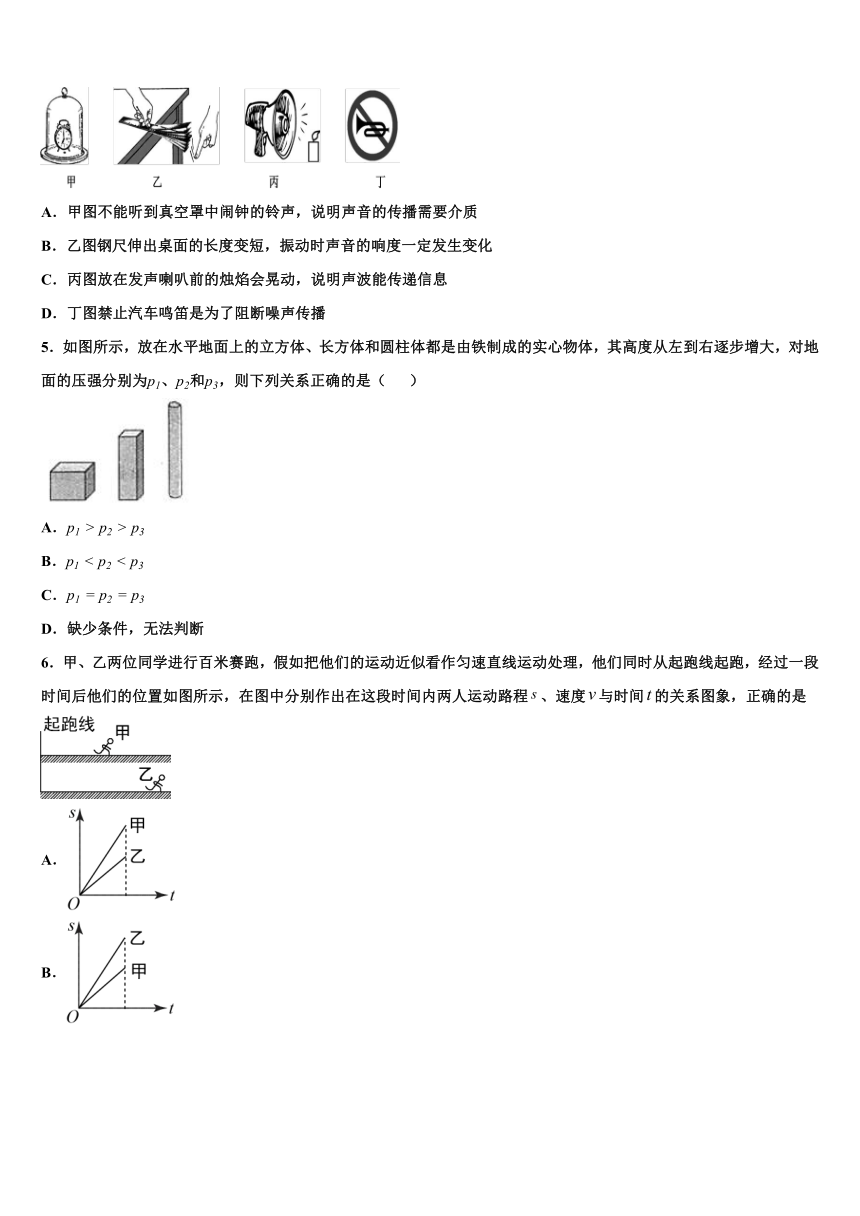

4.对图中的四个情景说法正确的是
A.甲图不能听到真空罩中闹钟的铃声,说明声音的传播需要介质
B.乙图钢尺伸出桌面的长度变短,振动时声音的响度一定发生变化
C.丙图放在发声喇叭前的烛焰会晃动,说明声波能传递信息
D.丁图禁止汽车鸣笛是为了阻断噪声传播
5.如图所示,放在水平地面上的立方体、长方体和圆柱体都是由铁制成的实心物体,其高度从左到右逐步增大,对地面的压强分别为、和,则下列关系正确的是( )
A.
B.
C.
D.缺少条件,无法判断
6.甲、乙两位同学进行百米赛跑,假如把他们的运动近似看作匀速直线运动处理,他们同时从起跑线起跑,经过一段时间后他们的位置如图所示,在图中分别作出在这段时间内两人运动路程、速度与时间的关系图象,正确的是
A.
B.
C.
D.

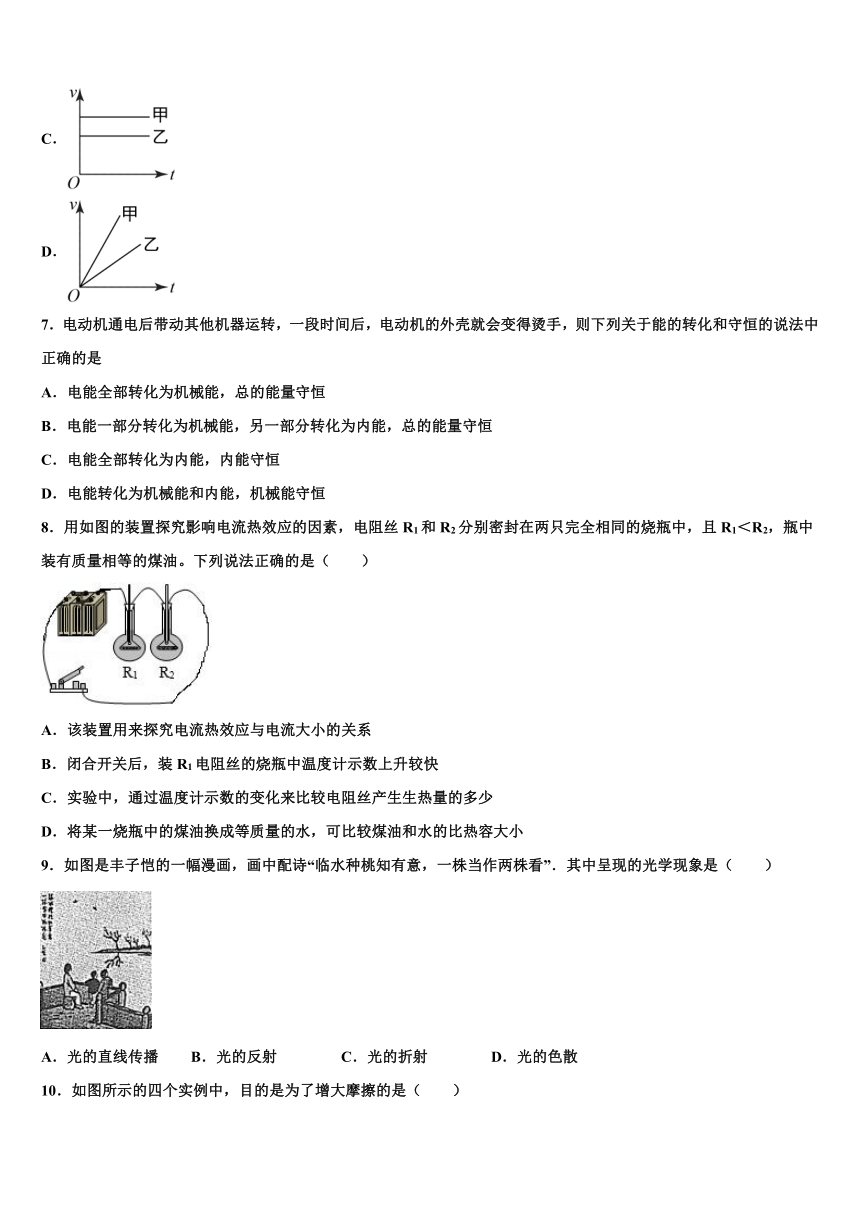

7.电动机通电后带动其他机器运转,一段时间后,电动机的外壳就会变得烫手,则下列关于能的转化和守恒的说法中正确的是
A.电能全部转化为机械能,总的能量守恒
B.电能一部分转化为机械能,另一部分转化为内能,总的能量守恒
C.电能全部转化为内能,内能守恒
D.电能转化为机械能和内能,机械能守恒
8.用如图的装置探究影响电流热效应的因素,电阻丝R1和R2分别密封在两只完全相同的烧瓶中,且R1<R2,瓶中装有质量相等的煤油。下列说法正确的是(  )
A.该装置用来探究电流热效应与电流大小的关系
B.闭合开关后,装R1电阻丝的烧瓶中温度计示数上升较快
C.实验中,通过温度计示数的变化来比较电阻丝产生生热量的多少
D.将某一烧瓶中的煤油换成等质量的水,可比较煤油和水的比热容大小
9.如图是丰子恺的一幅漫画,画中配诗“临水种桃知有意,一株当作两株看”.其中呈现的光学现象是(  )
A.光的直线传播 B.光的反射 C.光的折射 D.光的色散

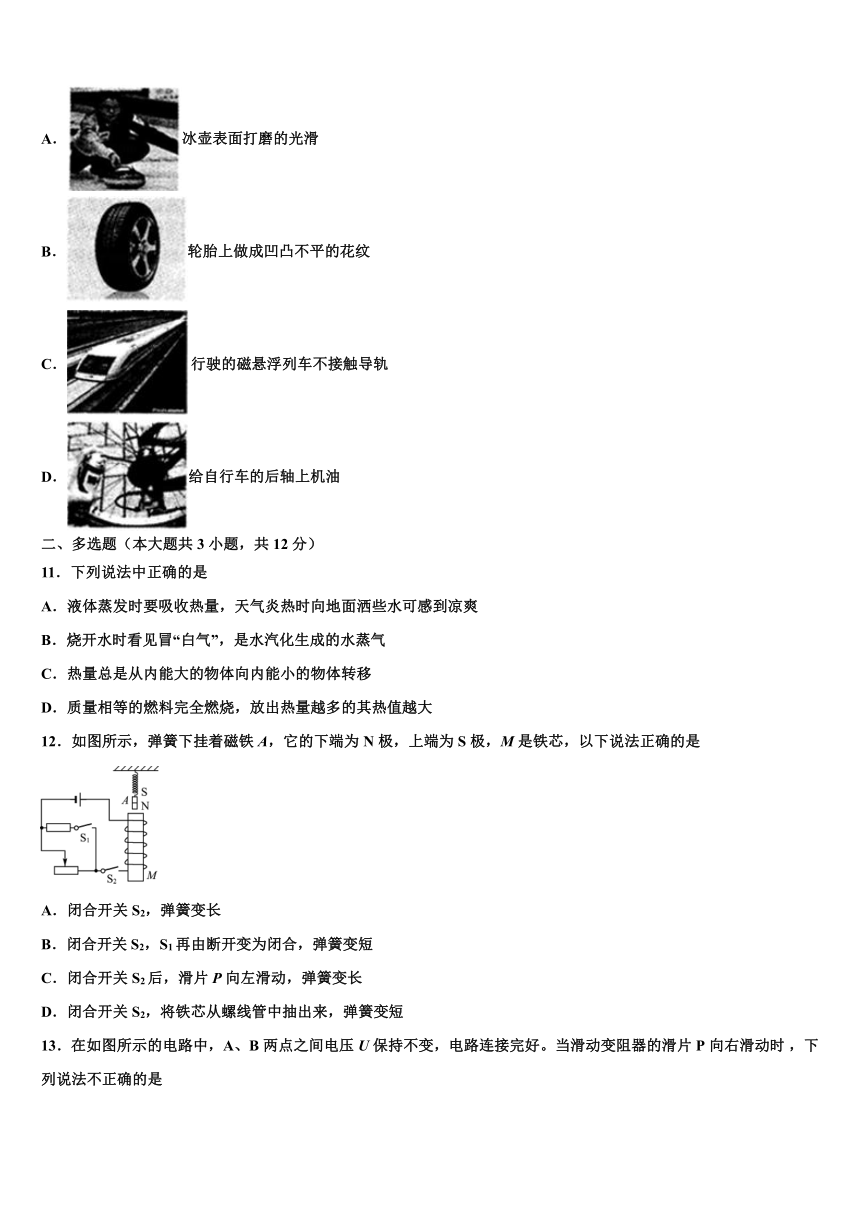

10.如图所示的四个实例中,目的是为了增大摩擦的是(  )
A.冰壶表面打磨的光滑
B.轮胎上做成凹凸不平的花纹
C.行驶的磁悬浮列车不接触导轨
D.给自行车的后轴上机油
二、多选题(本大题共3小题,共12分)
11.下列说法中正确的是
A.液体蒸发时要吸收热量,天气炎热时向地面洒些水可感到凉爽
B.烧开水时看见冒“白气”,是水汽化生成的水蒸气
C.热量总是从内能大的物体向内能小的物体转移
D.质量相等的燃料完全燃烧,放出热量越多的其热值越大
12.如图所示,弹簧下挂着磁铁A,它的下端为N极,上端为S极,M是铁芯,以下说法正确的是
A.闭合开关S2,弹簧变长
B.闭合开关S2,S1再由断开变为闭合,弹簧变短
C.闭合开关S2后,滑片P向左滑动,弹簧变长
D.闭合开关S2,将铁芯从螺线管中抽出来,弹簧变短

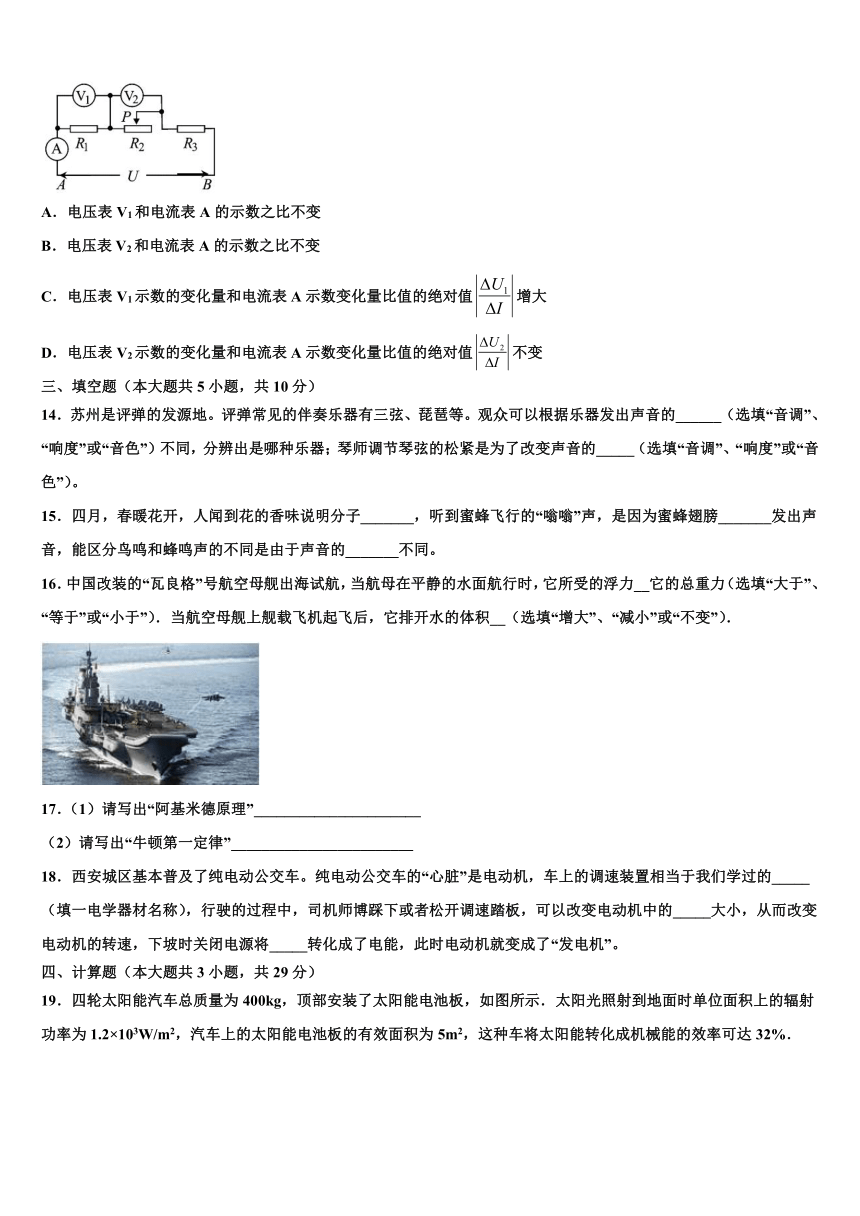

13.在如图所示的电路中,A、B两点之间电压U保持不变,电路连接完好。当滑动变阻器的滑片P向右滑动时 ,下列说法不正确的是
A.电压表V1和电流表A的示数之比不变
B.电压表V2和电流表A的示数之比不变
C.电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大
D.电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变
三、填空题(本大题共5小题,共10分)
14.苏州是评弹的发源地。评弹常见的伴奏乐器有三弦、琵琶等。观众可以根据乐器发出声音的______(选填“音调”、“响度”或“音色”)不同,分辨出是哪种乐器;琴师调节琴弦的松紧是为了改变声音的_____(选填“音调”、“响度”或“音色”)。
15.四月,春暖花开,人闻到花的香味说明分子_______,听到蜜蜂飞行的“嗡嗡”声,是因为蜜蜂翅膀_______发出声音,能区分鸟鸣和蜂鸣声的不同是由于声音的_______不同。
16.中国改装的“瓦良格”号航空母舰出海试航,当航母在平静的水面航行时,它所受的浮力__它的总重力(选填“大于”、“等于”或“小于”).当航空母舰上舰载飞机起飞后,它排开水的体积__(选填“增大”、“减小”或“不变”).
17.(1)请写出“阿基米德原理”______________________
(2)请写出“牛顿第一定律”________________________
18.西安城区基本普及了纯电动公交车。纯电动公交车的“心脏”是电动机,车上的调速装置相当于我们学过的_____(填一电学器材名称),行驶的过程中,司机师博踩下或者松开调速踏板,可以改变电动机中的_____大小,从而改变电动机的转速,下坡时关闭电源将_____转化成了电能,此时电动机就变成了“发电机”。
四、计算题(本大题共3小题,共29分)
19.四轮太阳能汽车总质量为400kg,顶部安装了太阳能电池板,如图所示.太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m2,汽车上的太阳能电池板的有效面积为5m2,这种车将太阳能转化成机械能的效率可达32%.
(1)每个轮胎与地面的接触面积是25cm2,则太阳能汽车对地面的压强是多少?
(2)正常运行时该车的功率可达多少kW?
(3)这辆汽车在某水平路面上匀速行驶时,受到的阻力为车重的0.02倍,则汽车在该水平面上匀速行驶的速度为多少米每秒?
20.现有一辆汽车在水平高速公路上以100km/h的速度匀速行驶,百公里耗油量为10L,若汽车匀速行驶时所受的牵引力为1800N.已知汽油密度ρ=0.7×103kg/m3,汽油热值q=4.6× 107J/kg.求:汽车行驶百公里牵引力所做的功;汽车百公里消耗的汽油完全燃烧所放出的热量;汽车发动机的效率.(计算结果保留一位小数)
21.我国第五代多功能隐身战斗机歼﹣20已服役,作为第五代战斗机,其中一个标准就是能超音速巡航,钓鱼岛是我国固有领土,距我国东海岸约350km。若歼﹣20以700m/s从东海岸匀速飞到钓鱼岛。在超音速巡航时,飞机受到阻力是1×105N,求:战斗机从东海岸飞到钓鱼岛所需的时间是多少?这段时间歼﹣20战斗机的发动机做功多少?发动机功率是多少?
五、作图题(本大题共2小题,共4分)
22.如图甲是教室里的学生座椅,乙图是它的侧面图,要在C点用最小的力F使座椅绕A开始逆时针转动,请在图乙中画出;①F的力臂②F的示意图.
(______)
23.在水平向右行驶的小车车厢顶端用细线悬挂一小球,小车水平地板上放置一物块A.从某时刻起,发现小球向左(运动的反方向)摆开,并持续一段时间,如图所示.请画出这段时间内物块A受力的示意图.
六、实验探究题(本大题共3小题,共15分)
24.小康组用一只标有3.8V字样的小灯泡练习测定小灯泡的电功率.小灯泡的额定功率估计在1W左右.
(1)请用笔画线代替导线,完成实物电路的连接(要求:连线不得交叉).
(______)
(2) 电路连接完毕后,闭合开关前滑动变阻的滑片P应置于______(选填“左”或“右”)端.
(3)闭合开关,发现灯泡不亮,电压表有示数,电流表无示数,任意移动滑动变阻器的滑片,电压表示数不变.经检查电路连接无误,且导线无接触不良之处,产生这种故障原因是_________.
(4)排除故障后,为测定小灯泡的额定功率,应调节滑动变阻器的滑片,使得电压表示数为________V.此时电流表示数如图所示,此灯泡的额定功率是________.(保留两位小数)
(5)她们还利用上述实验装置测量了小灯泡的电阻,并且为了减小误差,测量三次,取平均值.你认为她们这样做,有何不妥_____________________.
25.如图1所示,天平所称物体的质量是_____g;如图2所示,温度计示数为_____℃。
请在图3中,作出光源E在平面镜中所成的像E′.
小珠利用图3所示装置探究“光反射时的规律”,在纸板上用笔描出多组入射光EO和反射光OF的径迹,接着她用量角器测出∠i与∠r,多次测量结果如表,分析可知:在光的反射中,_____。在图3所示的实验中如果让光沿FO方向射到镜面,会发现反射光沿OE方向射出,这表明在反射现象中,_____。小海也把一束光贴着纸板射到O点,如图4所示,但纸板与平面镜并未垂直,此时反射光线在纸板_____(选填“上”、“前”或“后”)。
序号 ∠i ∠r
1 30° 30°
2 45° 45°
3 60° 60°
26.在“测量某金属块的密度”实验中:
(1)将托盘天平放在水平桌面上,移动游码至标尺左端的_____处,指针位置如图甲,应将平衡螺母向____调节,直至横梁平衡。
(2)测金属块的质量,天平平衡时砝码及游码在标尺上的位置如图乙所示,金属块质量m为_____g。
(3)用细线系住金属块放入装有20mL水的量筒内,水面如图丙所示。
(4)计算出金属块密度ρ=_____kg/m3。
(5)考虑所用细线对测量结果的影响,测量值比真实值偏_____。
参考答案
一、单选题(本大题共10小题,共30分)
1、D
【解析】
甲乙液体质量相等,由图可知甲的体积大于乙的体积,根据可知,甲的密度小于乙的密度,即ρ甲<ρ乙;
甲乙液体质量相等,对容器底的压力(F=G=mg)相等;A的底面积大,根据可知p甲1<p乙1,当两容器中分别注入相等高度的甲、乙两种液体后即h甲=h乙、且ρ甲<ρ乙,根据p=ρgh可知,甲增加的压强小于乙增加的压强,即△p甲<△p乙,由于加入液体后各自容器底部的压强为p甲=p甲1+△p甲;p乙=p乙1+△p乙,所以,p甲<p乙。
2、B
【解析】
A. 是奥斯特实验,即演示电流的磁效应的实验装置,小磁针移走,磁性不会消失,故A错误;
B. 是演示电磁铁的磁性强弱与线圈匝数的关系的实验装置,故B正确;
C. 是研究电磁感应现象的实验装置,是发电机原理,故C错误;
D. 是演示磁场对电流作用的实验装置,是电动机的原理,故D错误;
3、C
【解析】
A.一袋早餐奶的体积是220mL,质量约为230g左右,故A错误;
B.人体的正常体温是36.8℃,体温39℃已经是发高烧的温度,故B错误;
C.正常人的身高在1.70m左右,教室门的高度要高于正常人的身高,教室门的高度约2m,故C正确;
D.运动员跑一百米大约用时为10s左右,速度v===10m/s,故D错误.
4、A
【解析】
A、当空气被不断抽出后,铃声逐渐减弱,甚至听不到声音,说明声音的传播需要介质,真空不能传声,故正确;
B、钢尺伸出桌面的长度变短,振动时频率越大,声音的音调变高,故错误;
C、扬声器发出的声音使蜡焰不停摆动,说明声音能传递能量,故错误;
D. 丁图禁止汽车鸣笛是为了在声源处减弱噪声,故错误。
5、B
【解析】
根据题中“放在水平地面上的立方体、长方体和圆柱体都是由铁制成的实心物体,……则下列关系正确的是 ”可知,本题考查压强的大小比较,对于柱形固体,其压强大小可以用
来计算。
【详解】
因为放在水平地面上的立方体、长方体和圆柱体都属于柱形固体,都是由铁制成的实心物体,即ρ相同,且h1<h2<h3,
所以,根据可知,它们对地面的压强关系为:p1<p2<p3。故ACD错误,B正确。
6、B
【解析】
AB.由题意知甲乙两人都做匀速直线运动,甲与乙的速度保持不变,在相等时间内,s甲C.因为乙的速度大于甲的速度,故C错误;
D.速度和时间图象是一条平行于时间轴的直线,故D错误。
7、B
【解析】
电动机工作时,消耗电能输出机械能,但根据电流的热效应,电机绕圈具有电阻,所以通过电流时会发热,即产生一定的热量,即电动机工作时电能转化为机械能和内能.根据能量守恒的定律,能量不会凭空产生,也不会凭空消失,只会从一种形式转化为另一种形式或在物体间转移,所以消耗的电能等于机械能加上内能.B符合题意.
选B.
重点要理解电能向其它形式的能转化时,除了超导现象以外,都会有内能的产生.
8、C
【解析】
(1)根据装置中的相同点、不同点,利用控制变量法分析;
(2)由焦耳定律Q=I2Rt分析放出热量的多少;
(3)通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少属于转换法;
(4)由吸热公式Q吸=cm△t可知,要比较水和煤油的比热容大小,应让两瓶中水和煤油的质量m相等、吸收的热量相等(加热时间相等),通过比较它们升高的温度大小关系,得出比热容的大小关系。
【详解】
A、由图可知,两电阻丝串联,电流相同,通电时间也相同,但电阻不同,故该实验探究的是电流产生的热量与电阻的关系,故A错误;
B、由焦耳定律Q=I2Rt可知,电流和通电时间相同时,电阻越大,放出的热量越多,由于R1<R2,故R2放出的热量多,温度计示数升的高,故B错误;
C、通电后电流通过电阻丝做功,产生热量使煤油的温度升高,通过观察温度计的示数大小来判断电流产生的热量的多少,这个研究方法可以称之为转换法,故C正确;
D、要比较水和煤油的比热容,则应让水和煤油的质量相等、吸收的热量(加热时间)相等,由温度的变化大小得出比热容的大小关系;故用相同质量的水代替煤油,两瓶中都有相同阻值相同的电阻丝,电阻相等;故D错误。
选C。
9、B
【解析】
诗句“临水种桃知有意,一株当作两株看”中的“一株当作两株看”是桃树在水中成像,水中的像和真实的桃树一共两株,是平面镜成像,属于光的反射现象.正确的选择是B.
10、B
【解析】
(1)影响摩擦力大小的因素:压力大小和接触面的粗糙程度;
(2)增大摩擦力的方法:增大压力,增大接触面的粗糙程度;
(3)减小摩擦力的方法:减小压力,减小接触面的粗糙程度,使接触面脱离,用滚动代替滑动。
【详解】
A.冰壶表面打磨得光滑,通过减小接触面的粗糙程度减小摩擦力,A选项不符合题意;
B.轮胎上有凹凸不平的花纹是通过增大接触面的粗糙程度增大摩擦力,B选项符合题意;
C.磁悬浮列车是通过使接触面彼此分离的方法减小摩擦力,C选项不符合题意;
D.给自行车的后轴上机油是通过减小接触面粗糙程度的方法减小摩擦力的,D选项不符合题意;
选填B。
二、多选题(本大题共3小题,共12分)
11、AD
【解析】
A、液体蒸发时要吸热,天气炎热时向地面洒些水,水蒸发要吸收热量,可感到凉爽,故A正确;
B、当水烧开时,从壶嘴冒出温度较高的水蒸气在空气中遇冷放出热量,液化成小水珠,形成“白气”,故B错误;
C、热量是从高温物体向低温物体传递的,内能大的物体温度不一定高,故C错误;
D、由Q=mq可知:质量相同的燃料完全燃烧,热值越大的,放出的热量越多,故D正确.
12、BC
【解析】
A、闭合开关S2,有电流通过电磁铁,电磁铁具有磁性,根据安培定则可知电磁铁的上端是N极,下端是S极,根据同名磁极相互排斥,所以弹簧变短,故A错误;
B、闭合开关S2,S1再由断开变为闭合,两个电阻并联,根据并联电路电阻的关系可知电路总电阻变小,根据可知通过电磁铁的电流变大,电磁铁磁性增强,对磁体A斥力增强,弹簧变短,故B正确;
C、闭合开关S2后,滑片P向左滑动,变阻器连入电路的电阻变大,根据可知电路中的电流变小,电磁铁磁性减弱,对磁体A斥力减弱,弹簧变长,故C正确;
D、闭合开关S2,将铁芯从螺线管中抽出来,电磁铁磁性大大减弱,对磁体A斥力减弱,弹簧变长,故D错误。
故选BC。
13、BC
【解析】
由电路图可知,R1、R2、R3串联,V1测R1两端的电压,V2测R2两端的电压,电流表串联在电路中;当滑片向右滑动时,分析滑动变阻器接入电路中的阻值的变化,结合欧姆定律和串联电路的特点对选项逐一分析得出答案。
【详解】
,R1与P的滑动无关,R1为定值,故V1和A的示数之比不变,故选项A正确;
,P向右滑动,R2变大,因此V2和A的示数之比变大,故选项B不正确;
,所以V1和A示数变化量的比值绝对值不变,故选项C不正确;
又UV1+UV2+UR3=U,故|△U2|=|△UV1|+|△UR3|,即
,所以电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变,故选项D正确。
三、填空题(本大题共5小题,共10分)
14、音色 音调
【解析】
三弦和琵琶发声的音色不同,可以通过音色区分不同的乐器;调节琴弦的松紧,振动的频率不同,这样做的目的是为了改变声音的音调。
15、在永不停息的做无规则运动 振动 音色
【解析】
春暖花开,人们闻到“花香”,这属于扩散现象,是由于花香分子不停的运动进入到人的鼻子中而引起的嗅觉;蜜蜂的“嗡嗡”声是由于蜜蜂翅膀的振动产生的,鸟和蜂发出声音的响度和音调可能相同,但音色一般不同,故可以通过音色辨别它们。
16、等于 减小
【解析】
(1)因为航母漂浮,所以它受到的浮力等于总重力;
(2)战机从航母上起飞后,航母的总重力减小,根据漂浮物体的重力等于自身重力,所以浮力将减小,由阿基米德原理可知排开水的体积会减小.
17、浸入液体中的物体所受的浮力等于它所排开的液体的重力 物体在不受力的情况下,将保持静止状态或者匀速直线运动状态
【解析】
阿基米德原理的内容:浸在液体中的物体受到的浮力大小等于物体排开的液体所受的重力;
牛顿第一定律的内容:任何物体都要保持匀速直线运动或静止状态,直到外力迫使它改变这种状态为止。
18、滑动变阻器 电流 机械能
【解析】
纯电动公交车的“心脏”是电动机,是利用通电线圈在磁场中受力能够转动的原理来工作的;车上的调速装置相当于我们学过的滑动变阻器,它是利用改变电阻的大小来改变电路中电流大小的;司机师博踩下或者松开调速踏板,可以改变电动机中电流;下坡时关闭电源,外力带动电动机转动,线圈做切割磁感线运动,将机械能转化为电能,此时电动机就变成了发电机。
四、计算题(本大题共3小题,共29分)
19、(1)4×105Pa;(2)1.92kW;(3)24m/s.
【解析】
(1)太阳能汽车对地面的压力: =400kg×10N/kg=4000N,受力面积:S=4×25cm2=100cm2=0.01m2,太阳能汽车对地面的压强: ;
(2)由题意可得,太阳能汽车正常运行时该车的功率:P=1.2×103W/m2×5m2×32%=1920W=1.92kW;
(3)这辆汽车在某水平路面上匀速行驶时处于平衡状态,受到的牵引力和阻力是一对平衡力,所以该汽车受到的牵引力:F′=f=0.02G=0.02×4000N=80N,由 可得,汽车在该水平面上匀速行驶的速度:.
20、 (1) 1.8×108J (2)3.22×108 (3) 55.9%
【解析】
(1)汽车行驶百公里牵引力所做的功:
W=Fs=1800N×l00×103 m=1.8×108J;
(2)由ρ=得汽油的质量为:
m=ρV=0.7×103kg/m3×l×l0-2 m3 =7kg,
则汽油完全燃烧放出的热量为:
Q=mq=7kg×4.6×107J/kg=3.22×108J;
(3)汽车发动机的效率为:
21、(1)500s;(2)3.5×1010J;(3)7×107W。
【解析】
(1)s=350km=3.5×105m,战斗机从东海岸飞到钓鱼岛所需的时间:t==500s;
(2)由于战斗机是匀速飞行,战斗机受到的牵引力F和阻力f是一对平衡力,大小相等,
F=f=1×105N,发动机做功:W=Fs=1×105N×3.5×105m=3.5×1010J;
(3)发动机功率:P==7×107W。
答:(1)战斗机从东海岸飞到钓鱼岛所需的时间是500s;
(2)这段时间歼﹣20战斗机的发动机做功3.5×1010J;
(3)发动机功率是7×107W。
五、作图题(本大题共2小题,共4分)
22、
【解析】
连接AC,过点C作AC的垂线就是最小力F的方向所在的直线,且力F的方向左上方,AC就是力F的力臂L.
23、
【解析】
分析可知,物块A在竖直方向上受到重力和支持力的作用,这两个力是一对平衡力;小球向左(运动的反方向)摆开,并连续一段时间,根据惯性知识可知,小车做加速运动,故物块A在水平方向上受到的摩擦力方向水平向右;如图所示:
点睛:根据物体的运动状态分析物体受力情况,题中物块处于非平衡状态,受力不平衡.
六、实验探究题(本大题共3小题,共15分)
24、 右 灯泡断路 3.8 1.22W 因为灯丝的电阻受温度的影响,灯丝在不同温度下的电阻的真实值不同,实验误差不是主要原因,因此不能取平均值作为小灯泡的电阻
【解析】
(1)由P=UI可知灯泡正常发光时的电流约为I===0.26A,因此电流表应选0 0.6A量程.灯泡额定电压是3.8V,电压表选0 15V量程,把灯泡、电流表串联接入电路,电压表并联在灯泡两端,电路图如图所示:

(2)由电路图可知,闭合开关前,滑片应移到B端,此时滑动变阻器接入电路的阻值最大;
(3)连好电路,闭合开关,发现小灯泡不亮,电流表无示数,但电压表有示数,说明在电压表两接线柱之间的电路是断路,所以出现故障的原因可能是灯泡断路;
(4)灯泡正常发光时的功率为额定功率,调节滑动变阻器的滑片,使得电压表示数为3.8V时灯泡正常发光.电流表量程为0 0.6A,分度值为0.02A,电流表示数为0.32A;
该小灯泡的额定功率为为:P=UI=3.8V×0.32A≈1.22W;
(5)因为灯丝的电阻受温度的影响,灯丝在不同温度下的电阻的真实值不同,实验误差不是主要原因,因此不能取平均值作为小灯泡的电阻.
25、112.8 ﹣12 反射角等于入射角 光路是可逆的 前
【解析】
(1)由图1知,标尺的分度值为 0.2g,所以物体的质量:m=100g+10g+2.8g=112.8g。
由图2知,温度计上一个小格代表的温度是 1℃,即此温度计的分度值为 1℃; 液柱的最高处在“0”以下,所以显示的温度低于 0℃,为﹣12℃。
(2)作出光源 E 关于平面镜的对称点 E′,E′即为光源 E 在平面镜中所成的像。如图所示:
∠i 为入射角,∠r 为反射角,比较∠i 与∠r 的大小可得:在光的反射中,反射角等于入射角;
在图 3 所示的实验中如果让光沿 FO 方向射到镜面,会发现反射光沿 OE 方向射出,这表明在反射现象中,光路是可逆的。
根据光的反射定律可知,反射光线、入射光线与法线在同一平面内,由图可知,纸板向后倾斜,未与平面镜垂直,此时反射光线应与入射光线在同一平面内,故反射光线在纸板前。
26、零刻度线左272.7×103小
【解析】
(1)在调节天平平衡时,先将天平放在水平桌面上,移动游码至标尺左端零刻度线处;指针静止在分度盘中央的右侧,则左盘高,平衡螺母应向左调节;
(2)应将物体置于天平的左盘,在右盘中添加砝码,由图甲知,标尺的分度值为0.2g,所以金属块的质量:m=20g+5g+2g=27g;
(3)由图乙知,量筒的分度值为1ml,水的体积为30ml,水和金属块的体积为30ml,所以金属块的体积:V=30ml﹣20ml=10ml=10cm3;
(4)金属块的密度:ρ===2.7g/cm3=2.7×103kg/m3。
(5)细线有一定体积,使得测量出的金属块的体积偏大大,由ρ=可知测量的密度变小。
