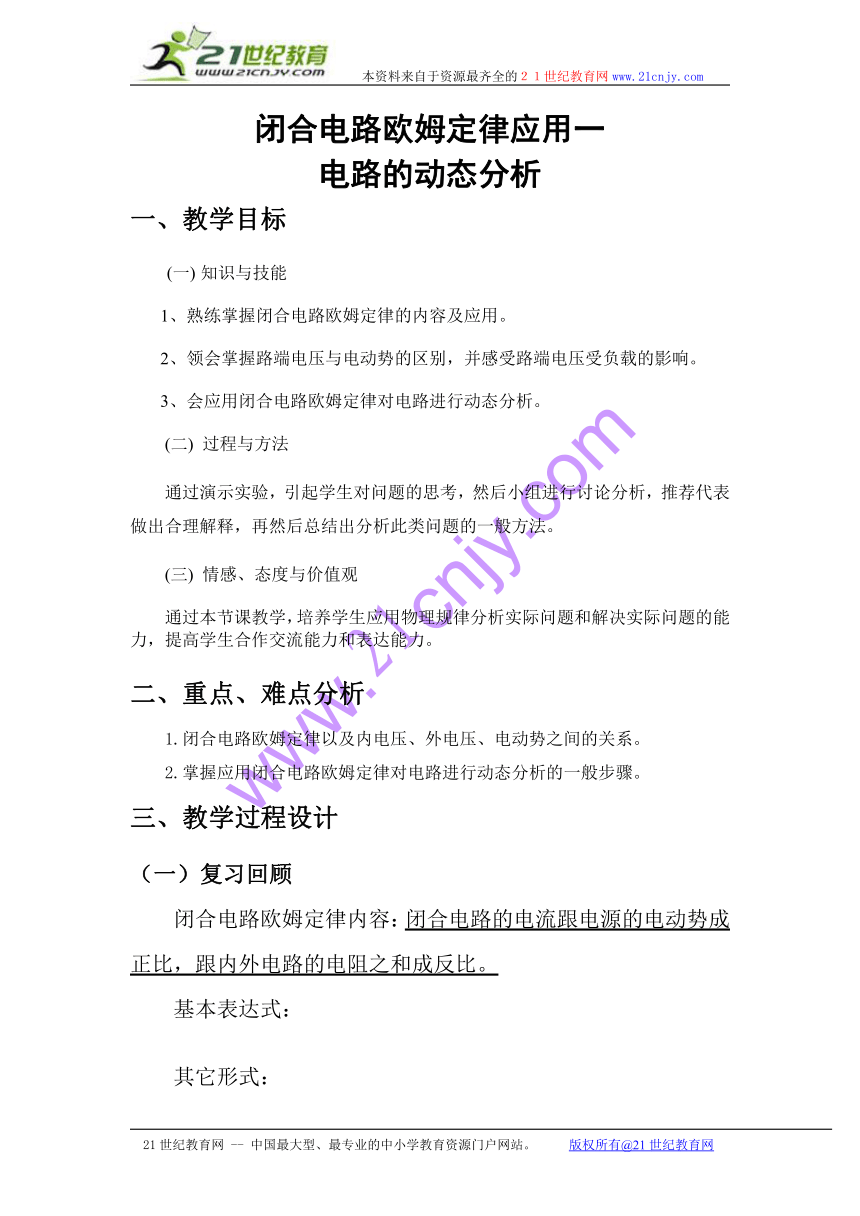

闭合电路欧姆定律应用一
电路的动态分析
一、教学目标
(1)
知识与技能
1、熟练掌握闭合电路欧姆定律的内容及应用。21世纪教育网
2、领会掌握路端电压与电动势的区别，并感受路端电压受负载的影响。
3、会应用闭合电路欧姆定律对电路进行动态分析。
(二)
过程与方法
通过演示实验，引起学生对问题的思考，然后小组进行讨论分析，推荐代表做出合理解释，再然后总结出分析此类问题的一般方法。21·cn·jy·com
(三)
情感、态度与价值观
通过本节课教学，培养学生应用物理规律分析实际问题和解决实际问题的能力，提高学生合作交流能力和表达能力。www.21-cn-jy.com
二、重点、难点分析
1.闭合电路欧姆定律以及内电压、外电压、电动势之间的关系。
2.掌握应用闭合电路欧姆定律对电路进行动态分析的一般步骤。
三、教学过程设计
（一）复习回顾
闭合电路欧姆定律内容：闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比。
基本表达式：
其它形式：
（二）实验引入
问题：同一个电源，负载变化时，路端电压也发生变化？
（三）具体实验分析
问题：依次闭合各个开关，小灯泡为什么逐渐变暗？
依次断开各个开关，小灯泡为什么逐渐变亮？
分析过程
21世纪教育网
（四）总结思路
（五）当堂演练
练习1：如图所示的电路中，当滑动变阻器的滑动头向上移动时，下列结论正确的是（
）
A．电压表的示数增大，电流表的示数减小．
B．电压表和电流表的示数都增大．
C．电压表的示数减小，电流表的示数增大．[来源:21世纪教育网]
D．电压表和电流表的示数都减小．
21世纪教育网
练习2：如图所示电路，已知电源的电动势E
( http: / / www.21cnjy.com )和内电阻r恒定，R1、R2是定值电阻，R3是滑动变阻器。当滑动头从a移到b，各个电表的示数如何变化？21世纪教育网版权所有
练习3：如图所示，A灯与B灯电阻相同，当变阻器滑动片向下滑动时，对两灯明暗程度的变化判断正确的是（
）
A.
A、B灯都变亮
B.
A、B灯都变暗
C.
A灯变亮，B灯亮暗
D.
A灯变暗，B灯变亮
练习4、如图所示，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P向右滑动时，下列判断正确的是(
)
A．电流表、电压表的示数都变小
[来源:21世纪教育网]
B．电流表示数增大，电压表示数变大
C．通过变阻器的电流一定减小
D．通过R1的电压变小，电流表示数不变
练习5.如图所示的电路中，两平行金属板A、B水平放置，一带正电的小球恰好静止在两板之间，若向下滑动滑动变阻器的滑片，小球将怎样运动？21教育网
练习6.
已知一水果电池，用某种方法测得其
( http: / / www.21cnjy.com )电动势为1.4V，内阻为50Ω，又知一小灯泡的阻值为2Ω，家用钟表等效为一电阻，阻值为500Ω，将该电池分别接到小灯泡与钟表上，求两者分别获得的电压？21cnjy.com
