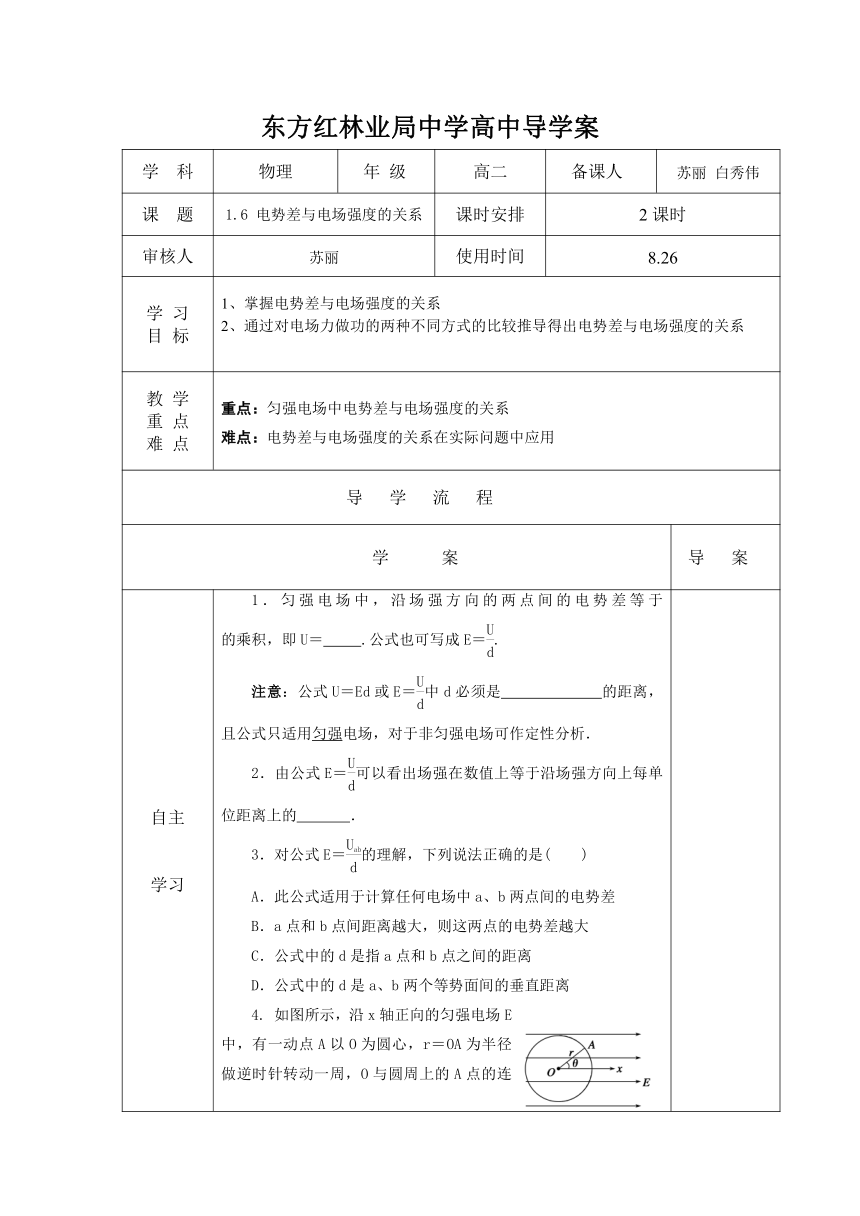

东方红林业局中学高中导学案
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
1.6
电势差与电场强度的关系
课时安排
2课时
审核人
苏丽
使用时间
8.26
学
习目
标
1、掌握电势差与电场强度的关系2、通过对电场力做功的两种不同方式的比较推导得出电势差与电场强度的关系
教
学重
点难
点
重点：匀强电场中电势差与电场强度的关系
难点：电势差与电场强度的关系在实际问题中应用
导
学
流
程
学
案
导
案
自主学习
1．匀强电场中，沿场强方向的两点间的电势差等于
的乘积，即U＝
.公式也可写成E＝.注意：公式U＝Ed或E＝中d必须是
的距离，且公式只适用匀强电场，对于非匀强电场可作定性分析．2．由公式E＝可以看出场强在数值上等于沿场强方向上每单位距离上的
．3．对公式E＝的理解，下列说法正确的是( )A．此公式适用于计算任何电场中a、b两点间的电势差B．a点和b点间距离越大，则这两点的电势差越大C．公式中的d是指a点和b点之间的距离D．公式中的d是a、b两个等势面间的垂直距离4.
如图所示，沿x轴正向的匀强电场E中，有一动点A以O为圆心，r＝OA为半径做逆时针转动一周，O与圆周上的A点的连线OA与x轴正向(E方向)成θ角，则此圆周上各点与A点间最大的电势差为( )A．U＝Er
B．U＝Er(sin
θ＋1)C．U＝Er(cos
θ＋1)
D．U＝2Er5.
如图所示，在匀强电场中取一点O，过
( http: / / www.21cnjy.com )O点作射线OA＝OB＝OC＝OD＝10
cm，已知O、A、B、C和D各点电势分别为0、7
V、8
V、7
V、5
V，则匀强电场场强的大小和方向最接近于( )A．70
V/m，沿AO方向B．70
V/m，沿CO方向C．80
V/m，沿BO方向D．80
V/m，沿CO方向
合作探究交流
知识点一 对公式U＝Ed的理解1．下列关于匀强电场中场强和电势差的关系，正确的说法是( )A．任意两点之间的电势差，等于场强和这两点间距离的乘积B．在任何方向上，若两点间距离相等，则它们之间电势差就相等C．沿着电场线方向，任何相同距离上的电势降落必定相等D．电势降落的方向必定是电场强度的方向2.
如图实线为某电场的电场线，虚线为等势线，已知c为线段ab的中点，过a、b的等势线的电势分别为30
V和10
V．则c点的电势( )A．φc＝20
VB．φc>20
VC．φc<20
VD．φc的范围无法确定知识点二 利用U＝Ed计算电势差3.
如图所示，A、B两点相距10
cm，E＝100
V/m，AB与电场线方向的夹角θ＝120°，求A、B两点间的电势差．4.
如图所示为一个匀强电场的三个等势面A、B、C，相邻两等势面之间距离为10
cm，此电场的场强为3×103
V/m，若B为零电势，求A、C的电势．知识点三 利用E＝计算场强5.
如图所示，匀强电场中有A、B、C三点
( http: / / www.21cnjy.com )构成等边三角形，边长均为4
cm，将一带电荷量q＝1.0×10－10
C的正电荷(不计重力)，从A点移到C点，电场力做功为－×10－9
J，若把同一电荷从A点移到B点，电场力做功也为－×10－9
J，那么该电场的场强是多大？
巩固
检测
1．下列静电学公式中，F、q、E、U、r和d分别表示电场力、电荷量、场强、电势差及距离，①F＝k，②E＝k，③
E＝，④U＝Ed，有关四个公式的说法中正确的是( )A．它们都只对点电荷或点电荷的电场成立B．①②③只对点电荷或点电荷电场成立，④对任何电场都成立C．①②只对点电荷成立，③对任何电场成立，④只对匀强电场成立D．①②只对点电荷成立，③④对任何电场成立2．在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电荷量为q
的负电荷由a移到b点时，电场力对电荷做正功W，以下说法正确的是( )A．a点电势比b点电势低B．a、b两点电势差大小为U＝EdC．a、b两点电势差大小为U＝D．该电荷在b点电势能较a点大3.
如图所示，在电场中任意取一条电场线，电场线上的a、b两点相距为d，则( )A．a点场强一定大于b点的场强B．a点的电势一定高于b点的电势C．a、b两点间的电势差一定等于E·d(E为a点的场强)D．a、b两点间的电势差等于单位正电荷由a点沿任意路径移动到b点的过程中电场力所做的功4.
如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直．下列说法正确的是( )A．AD两点间电势差UAD与AA′两点间电势差UAA′相等B.带正电的粒子从A点沿路径A→D→D′移到D′点，电场力做正功C.带负电的粒了从A点沿路径A→D→D′移到D′点，电场势能减少D.同一带电粒子从A点移到C′点，沿对角线A→C′与沿A→B→B′→C′电场力做功相同
学生自主完成，教师答疑。
师生后记
谈得失收获
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
1.6
电势差与电场强度的关系
课时安排
2课时
审核人
苏丽
使用时间
8.26
学
习目
标
1、掌握电势差与电场强度的关系2、通过对电场力做功的两种不同方式的比较推导得出电势差与电场强度的关系
教
学重
点难
点
重点：匀强电场中电势差与电场强度的关系
难点：电势差与电场强度的关系在实际问题中应用
导
学
流
程
学
案
导
案
自主学习
1．匀强电场中，沿场强方向的两点间的电势差等于
的乘积，即U＝
.公式也可写成E＝.注意：公式U＝Ed或E＝中d必须是
的距离，且公式只适用匀强电场，对于非匀强电场可作定性分析．2．由公式E＝可以看出场强在数值上等于沿场强方向上每单位距离上的
．3．对公式E＝的理解，下列说法正确的是( )A．此公式适用于计算任何电场中a、b两点间的电势差B．a点和b点间距离越大，则这两点的电势差越大C．公式中的d是指a点和b点之间的距离D．公式中的d是a、b两个等势面间的垂直距离4.
如图所示，沿x轴正向的匀强电场E中，有一动点A以O为圆心，r＝OA为半径做逆时针转动一周，O与圆周上的A点的连线OA与x轴正向(E方向)成θ角，则此圆周上各点与A点间最大的电势差为( )A．U＝Er
B．U＝Er(sin
θ＋1)C．U＝Er(cos
θ＋1)
D．U＝2Er5.
如图所示，在匀强电场中取一点O，过
( http: / / www.21cnjy.com )O点作射线OA＝OB＝OC＝OD＝10
cm，已知O、A、B、C和D各点电势分别为0、7
V、8
V、7
V、5
V，则匀强电场场强的大小和方向最接近于( )A．70
V/m，沿AO方向B．70
V/m，沿CO方向C．80
V/m，沿BO方向D．80
V/m，沿CO方向
合作探究交流
知识点一 对公式U＝Ed的理解1．下列关于匀强电场中场强和电势差的关系，正确的说法是( )A．任意两点之间的电势差，等于场强和这两点间距离的乘积B．在任何方向上，若两点间距离相等，则它们之间电势差就相等C．沿着电场线方向，任何相同距离上的电势降落必定相等D．电势降落的方向必定是电场强度的方向2.
如图实线为某电场的电场线，虚线为等势线，已知c为线段ab的中点，过a、b的等势线的电势分别为30
V和10
V．则c点的电势( )A．φc＝20
VB．φc>20
VC．φc<20
VD．φc的范围无法确定知识点二 利用U＝Ed计算电势差3.
如图所示，A、B两点相距10
cm，E＝100
V/m，AB与电场线方向的夹角θ＝120°，求A、B两点间的电势差．4.
如图所示为一个匀强电场的三个等势面A、B、C，相邻两等势面之间距离为10
cm，此电场的场强为3×103
V/m，若B为零电势，求A、C的电势．知识点三 利用E＝计算场强5.
如图所示，匀强电场中有A、B、C三点
( http: / / www.21cnjy.com )构成等边三角形，边长均为4
cm，将一带电荷量q＝1.0×10－10
C的正电荷(不计重力)，从A点移到C点，电场力做功为－×10－9
J，若把同一电荷从A点移到B点，电场力做功也为－×10－9
J，那么该电场的场强是多大？
巩固
检测
1．下列静电学公式中，F、q、E、U、r和d分别表示电场力、电荷量、场强、电势差及距离，①F＝k，②E＝k，③
E＝，④U＝Ed，有关四个公式的说法中正确的是( )A．它们都只对点电荷或点电荷的电场成立B．①②③只对点电荷或点电荷电场成立，④对任何电场都成立C．①②只对点电荷成立，③对任何电场成立，④只对匀强电场成立D．①②只对点电荷成立，③④对任何电场成立2．在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电荷量为q
的负电荷由a移到b点时，电场力对电荷做正功W，以下说法正确的是( )A．a点电势比b点电势低B．a、b两点电势差大小为U＝EdC．a、b两点电势差大小为U＝D．该电荷在b点电势能较a点大3.
如图所示，在电场中任意取一条电场线，电场线上的a、b两点相距为d，则( )A．a点场强一定大于b点的场强B．a点的电势一定高于b点的电势C．a、b两点间的电势差一定等于E·d(E为a点的场强)D．a、b两点间的电势差等于单位正电荷由a点沿任意路径移动到b点的过程中电场力所做的功4.
如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直．下列说法正确的是( )A．AD两点间电势差UAD与AA′两点间电势差UAA′相等B.带正电的粒子从A点沿路径A→D→D′移到D′点，电场力做正功C.带负电的粒了从A点沿路径A→D→D′移到D′点，电场势能减少D.同一带电粒子从A点移到C′点，沿对角线A→C′与沿A→B→B′→C′电场力做功相同
学生自主完成，教师答疑。
师生后记
谈得失收获
