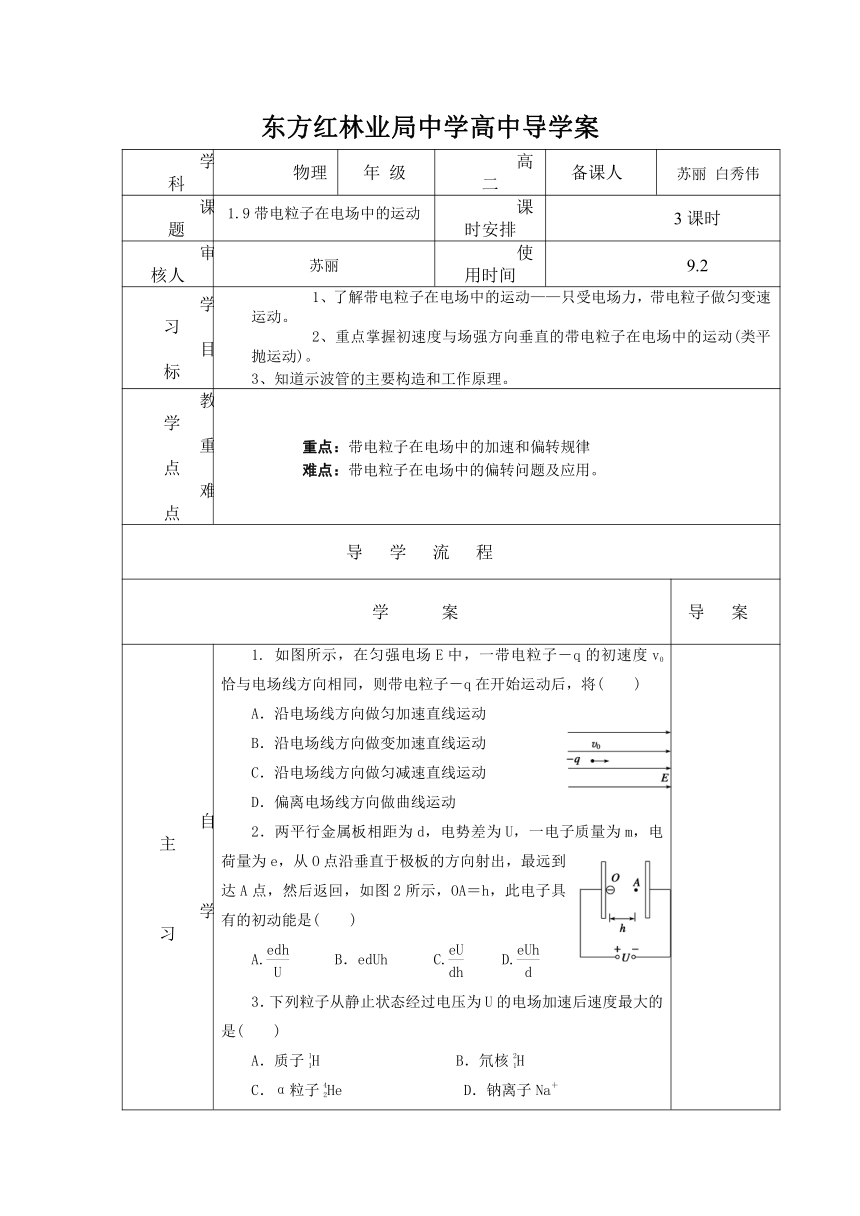

东方红林业局中学高中导学案
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
1.9带电粒子在电场中的运动
课时安排
3课时
审核人
苏丽
使用时间
9.2
学
习目
标
1、了解带电粒子在电场中的运动——只受电场力，带电粒子做匀变速运动。2、重点掌握初速度与场强方向垂直的带电粒子在电场中的运动(类平抛运动)。3、知道示波管的主要构造和工作原理。
教
学重
点难
点
重点：带电粒子在电场中的加速和偏转规律
难点：带电粒子在电场中的偏转问题及应用。
导
学
流
程
学
案
导
案
自主学习
1.
如图所示，在匀强电场E中，一带电
( http: / / www.21cnjy.com )粒子－q的初速度v0恰与电场线方向相同，则带电粒子－q在开始运动后，将( )A．沿电场线方向做匀加速直线运动B．沿电场线方向做变加速直线运动C．沿电场线方向做匀减速直线运动D．偏离电场线方向做曲线运动2．两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图2所示，OA＝h，此电子具有的初动能是( )A.
B．edUh
C.
D.3．下列粒子从静止状态经过电压为U的电场加速后速度最大的是( )A．质子H
B．氘核HC．α粒子He

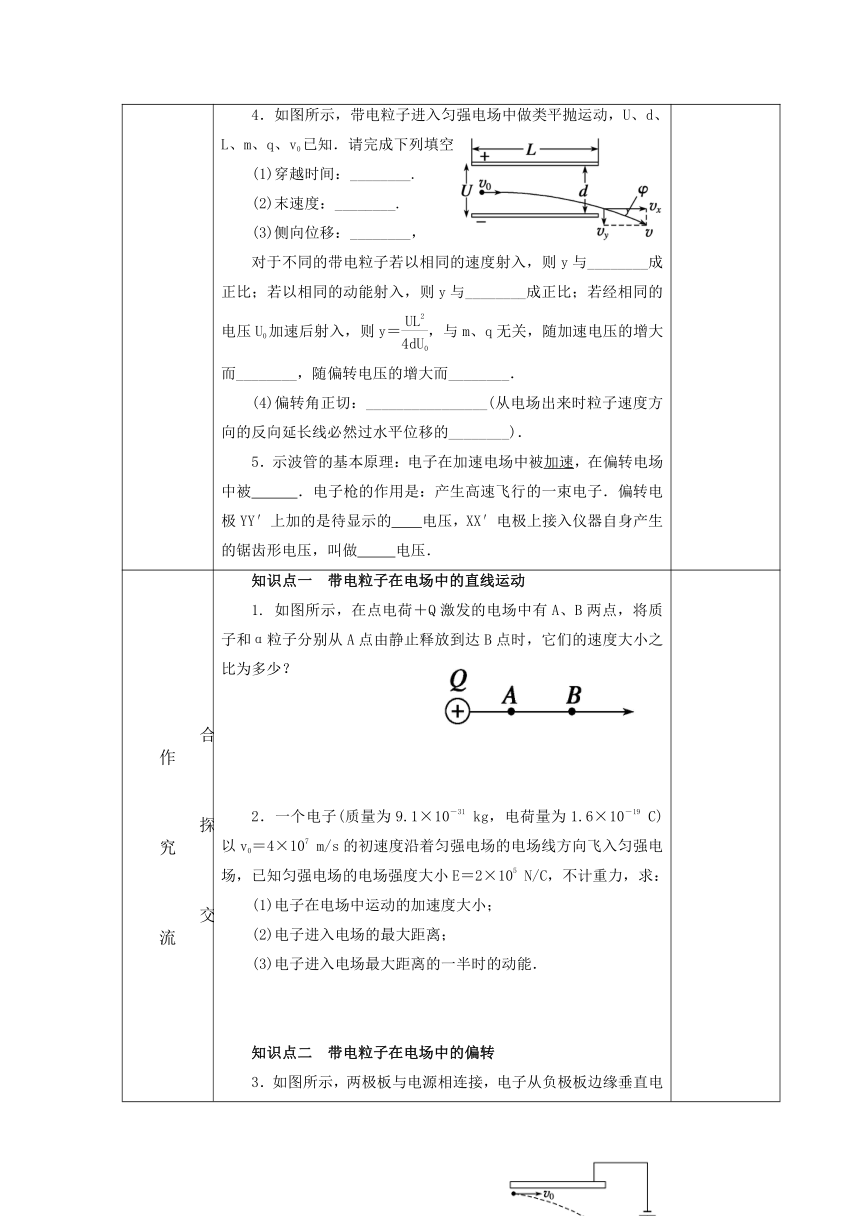

D．钠离子Na＋4．如图所示，带电粒子进入匀强电场中做类平抛运动，U、d、L、m、q、v0已知．请完成下列填空．(1)穿越时间：________.(2)末速度：________.(3)侧向位移：________，对于不同的带电粒子若以相同的速度射入，则y与________成正比；若以相同的动能射入，则y与________成正比；若经相同的电压U0加速后射入，则y＝，与m、q无关，随加速电压的增大而________，随偏转电压的增大而________．(4)偏转角正切：________________(从电场出来时粒子速度方向的反向延长线必然过水平位移的________)．5．示波管的基本原理：电子在加速电场中被加速，在偏转电场中被
．电子枪的作用是：产生高速飞行的一束电子．偏转电极YY′上加的是待显示的
电压，XX′电极上接入仪器自身产生的锯齿形电压，叫做
电压．
合作探究交流
知识点一 带电粒子在电场中的直线运动1.
如图所示，在点电荷＋Q激发的电场中有A、B两点，将质子和α粒子分别从A点由静止释放到达B点时，它们的速度大小之比为多少？2．一个电子(质量为9.1×10－31
k
( http: / / www.21cnjy.com )g，电荷量为1.6×10－19
C)以v0＝4×107
m/s的初速度沿着匀强电场的电场线方向飞入匀强电场，已知匀强电场的电场强度大小E＝2×105
N/C，不计重力，求：(1)电子在电场中运动的加速度大小；(2)电子进入电场的最大距离；(3)电子进入电场最大距离的一半时的动能．知识点二 带电粒子在电场中的偏转3．如图所示，两极板与电源相连接，电子从负
( http: / / www.21cnjy.com )极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的( )A．2倍
B．4倍
C.
D.
4.
如图所示，电子在电势差为U1的电场中加速后，垂直进入电势差为U2的偏转电场，在满足电子能射出的条件下，下列四种情况中，一定能使电子的偏转角θ变大的是( )A．U1变大、U2变大B．U1变小、U2变大C．U1变大、U2变小D．U1变小、U2变小知识点三 示波管的原理5.
如图所示，是一个示波器工作原理图，电子经过加速后以速度v0垂直进入偏转电场，离开电场时偏转量是h，两平行板间距离为d，电势差为U，板长为l，每单位电压引起的偏移量(h/U)叫示波器的灵敏度．若要提高其灵敏度，可采用下列办法中的( )A．增大两极板间的电压B．尽可能使板长l做得短些C．尽可能使板间距离d减小些D．使电子入射速度v0大些
巩固
检测
1.
如图所示，在P板附近有一电子由静止开始向Q板运动，则关于电子到达Q板时的速度，下列说法正确的是( )A．两板间距离越大，加速的时间就越长，获得的速度就越大B．两板间距离越小，加速度就越大，获得的速度就越大C．与两板间距离无关，仅与加速电压有关D．以上说法均不正确2.
如图所示，M和N是匀
( http: / / www.21cnjy.com )强电场中的两个等势面，相距为d，电势差为U，一质量为m(不计重力)、电荷量为－q的粒子，以速度v0通过等势面M射入两等势面之间，此后穿过等势面N的速度应是( )A.B．v0＋C.D.3．氢的三种同位素氕、氘、氚的原子核分别为H、H、H.它们以相同的初动能垂直进入同一匀强电场，离开电场时，末动能最大的是( )A．氕核
B．氘核
C．氚核
D．一样大4．质子和氦核从静止开始经相同电压加速
( http: / / www.21cnjy.com )后，又垂直于电场方向进入一匀强电场，离开偏转电场时，它们侧向偏移量之比和在偏转电场中运动的时间之比分别为( )A．2∶1，∶1
B．1∶1,1∶C．1∶2,2∶1
D．1∶4,1∶2
师生后记
谈得失收获
