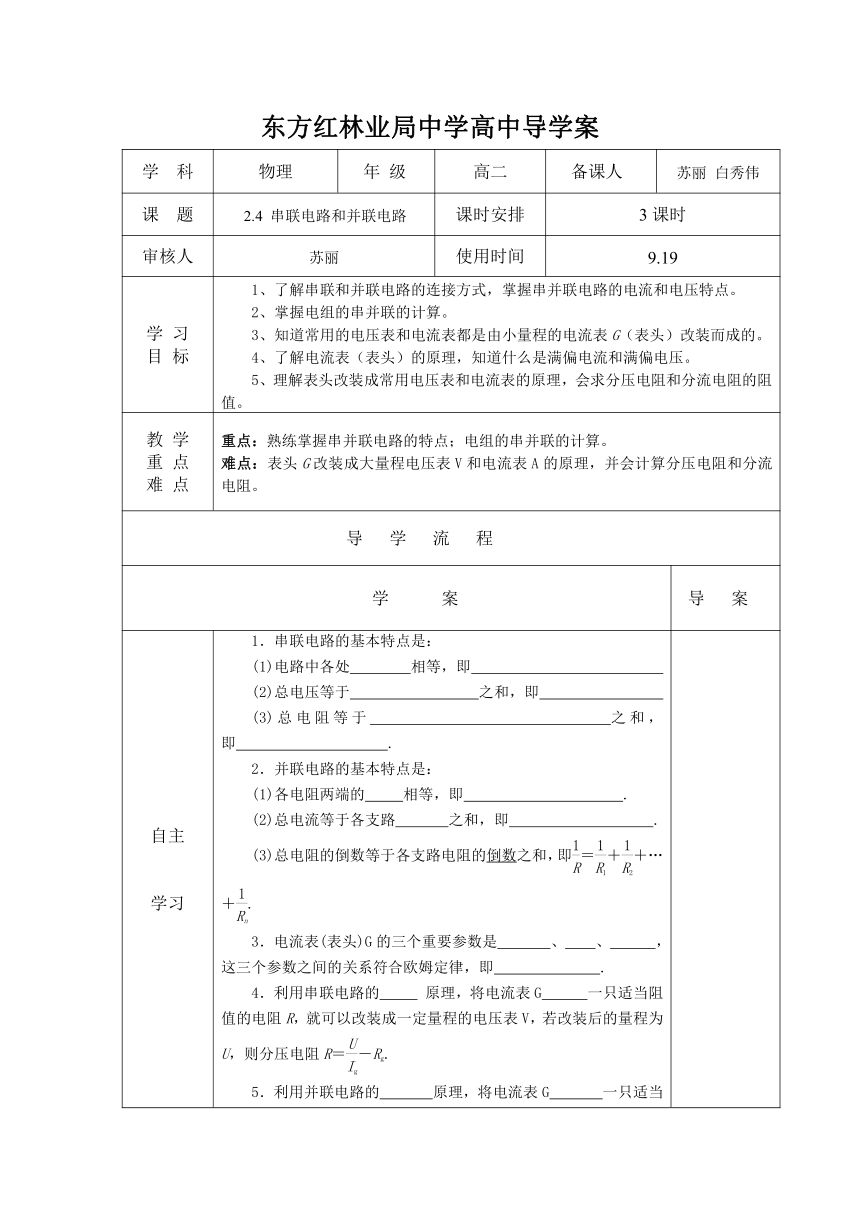

东方红林业局中学高中导学案
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
2.4
串联电路和并联电路
课时安排
3课时
审核人
苏丽
使用时间
9.19
学
习目
标
1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。2、掌握电组的串并联的计算。3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
教
学重
点难
点
重点：熟练掌握串并联电路的特点；电组的串并联的计算。难点：表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。
导
学
流
程
学
案
导
案
自主学习
1．串联电路的基本特点是：(1)电路中各
( http: / / www.21cnjy.com )处
相等，即
(2)总电压等于
之和，即
(3)总电阻等于
之和，即
.2．并联电路的基本特点是：(1)各电阻两端的
相等，即
.(2)总电流等于各支路
之和，即
.(3)总电阻的倒数等于各支路电阻的倒数之和，即＝＋＋…＋.3．电流表(表头)G的三个重要参数是
、
、
，这三个参数之间的关系符合欧姆定律，即
.4．利用串联电路的
原理，将电
( http: / / www.21cnjy.com )流表G
一只适当阻值的电阻R，就可以改装成一定量程的电压表V，若改装后的量程为U，则分压电阻R＝－Rg.5．利用并联电路的
原理，将电流表G
一只适当阻值的电阻R，就可以改装成一定量程的电流表A，若改装后的量程为I，则分流电阻R＝.

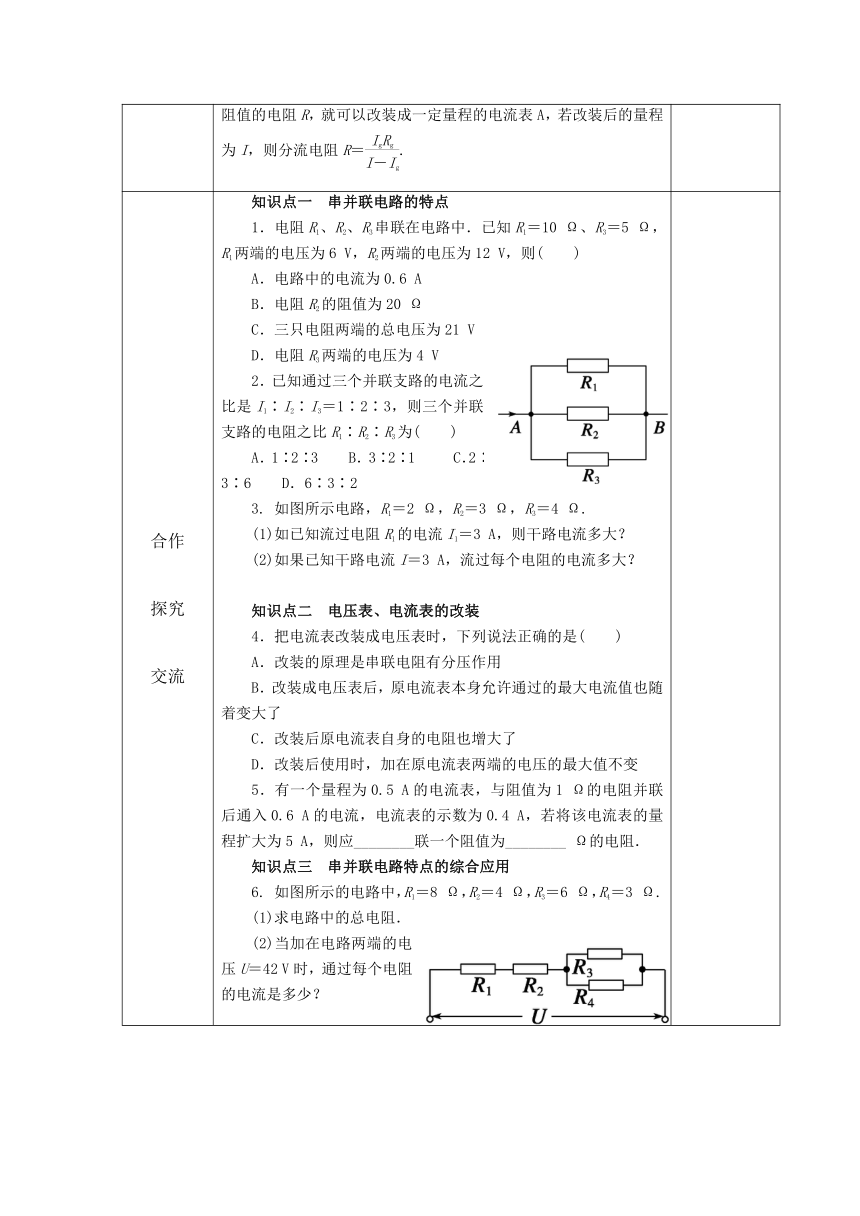

合作探究交流
知识点一 串并联电路的特点1．电阻R1、R2、R3串联在电路中．已知R1＝10
Ω、R3＝5
Ω，R1两端的电压为6
V，R2两端的电压为12
V，则( )A．电路中的电流为0.6
AB．电阻R2的阻值为20
ΩC．三只电阻两端的总电压为21
VD．电阻R3两端的电压为4
V2．已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为( )A．1∶2∶3
B．3∶2∶1
C．2∶3∶6
D．6∶3∶23.
如图所示电路，R1＝2
Ω，R2＝3
Ω，R3＝4
Ω.(1)如已知流过电阻R1的电流I1＝3
A，则干路电流多大？(2)如果已知干路电流I＝3
A，流过每个电阻的电流多大？知识点二 电压表、电流表的改装4．把电流表改装成电压表时，下列说法正确的是( )A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变5．有一个量程为0.5
A的电流表，与阻值
( http: / / www.21cnjy.com )为1
Ω的电阻并联后通入0.6
A的电流，电流表的示数为0.4
A，若将该电流表的量程扩大为5
A，则应________联一个阻值为________
Ω的电阻．知识点三 串并联电路特点的综合应用6.
如图所示的电路中，R1＝8
Ω，R2＝4
Ω，R3＝6
Ω，R4＝3
Ω.(1)求电路中的总电阻．(2)当加在电路两端的电压U＝42
V时，通过每个电阻的电流是多少？
巩固
检测
1．下列说法中正确的是( )A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小2．电流表的内阻是Rg＝200
Ω，满刻度电流值是Ig＝500
μA，现欲把这电流表改装成量程为1.0
V的电压表，正确的方法是( )A．应串联一个0.1
Ω的电阻B．应并联一个0.1
Ω的电阻C．应串联一个1
800
Ω的电阻D．应并联一个1
800
Ω的电阻3.
如图所示的电路中，电
( http: / / www.21cnjy.com )压表和电流表的读数分别为10
V和0.1
A，电流表的内阻为0.2
Ω，那么有关待测电阻Rx的下列说法正确的是( )A．Rx的测量值比真实值大B．Rx的测量值比真实值小C．Rx的真实值为99.8
ΩD．Rx的真实值为100.2
Ω4．电流表G的内阻为Rg，用它测量电压时，量程为U；用它改装成大量程的电流表的内阻是RA，量程为I，这几个量的关系是( )A．RA>Rg >Rg
B．RA>Rg>C．RAD．RAμA，内阻为Rg.如果把它改装成量程较大的电流表，刻度盘的每一小格代表n
μA，则( )A．给它串联一个电阻，阻值为nRgB．给它串联一个电阻，阻值为(n－1)RgC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为6.
如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的电功率一样大，则电阻之比R1∶R2∶R3是( )A．1∶1∶1
B．4∶1∶1C．1∶4∶4
D．1∶2∶2
