东方红林业局中学高中导学案
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
2.10
测定电源的电动势和内阻
课时安排
3课时
审核人
苏丽
使用时间
10.17-10.19
学
习目
标
1.学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。2.学会科学处理实验数据的方法，有公式法和图像法。
教
学重
点难
点
1.理解测定电动势和内电阻的原理，并掌握测量电动势和内电阻的几种方法。2.实验数据的处理和实验误差分析。
导
学
流
程
学
案
导
案
自主学习
1．由E＝U＋Ir知，只要测出U、I的
数据，就可以列出两个关于E、r的方程，从而解出E、r，因此用电压表、电流表加上一个可变电阻就能测E、r，电路图如图所示．若采用此方法，为了减小误差，可以多测几组I和U的数据，分别列出若干组联立方程．求出若干组E和r，最后以E的
和r的
作为实验结果．或以
为横坐标，
为纵坐标建立直角坐标系．据实验数据描点．此时大致可以看出这些点呈
分布，如果发现个别明显错误的数据，应该把它剔除．用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点能
两侧，这条直线就能很好地代表U—I关系，这条直线与U轴的交点表示I＝
，属于断路的情况，这时的电压U等于
，这条直线与I轴的交点表示U＝
，属于
的情况，根据短路电流I短跟电源内阻r、电动势E的关系r＝，就可计算出电源的内阻．
合作探究交流
一、实验器材的选择方法4．用如图所示电路，测定一节干电池的电动
( http: / / www.21cnjy.com )势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：(a)电流表(量程0.6
A、3
A)；(b)电压表(量程3
V、15
V)；(c)定值电阻(阻值1
Ω、额定功率5
W)；(d)定值电阻(阻值10
Ω、额定功率10
W)；(e)滑动变阻器(阻值范围0～10
Ω、额定电流2
A)；(f)滑动变阻器(阻值范围0～100
Ω、额定电流1
A)．那么：(1)要正确完成实验，电压表的量程应选择______
V，电流表的量程应选择________
A；R0应选择________
Ω的定值电阻，R应选择阻值范围是________
Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．二、实验数据的处理方法5．用电流表和电压表测定电池的电动势E和内阻r，所用电路如图
(a)所示，一位同学测得的六组数据如下表所示.组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.321.241.181.101.05(1)试根据这些数据在图(b)中作出U—I图线．
(2)根据图线求出电池的电动势E＝________
V，电池的内阻r＝________
Ω.
巩固
检测
1．下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是( )A．测出两组I、U的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出E和rB．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U—I图象，再根据图象求E、rD．多测几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r2.
用如图所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图所示的U—I图象，由图象可知( )
A．电池电动势为1.40
VB．电池内阻值为3.50
ΩC．外电路短路时的电流为0.40
AD．电压表的示数为1.20
V时，电流表的示数I′约为0.20
A3.
有三组同学分别测量三节干电池的电动势和内电阻，利用图线处理测得的数据，画出U—I图线如图所示，则三组同学测得的干电池电动势Ea、Eb、Ec大小关系是________，内电阻ra、rb、rc大小的关系是________．(用“>”、“＝”或“<”表示)4.
用一只高阻值的电压表和电阻箱，可以测
( http: / / www.21cnjy.com )得电源的电动势和内阻，按图所示连接电路，实验时先闭合S1，从电压表中读得U1＝2
V，再闭合S2，改变电阻箱的电阻，当R＝24
Ω时，U2＝1
V，由上述数据可知，该电池的电动势E＝________，内阻r＝________.5．在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来．(2)在如图乙所示的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)．
(3)图是根据实验数据作出的U—I图象，由图可知，电源的电动势E＝________
V，内阻r＝________
Ω.
师生后记
谈得失收获
学
科
物理
年
级
高二
备课人
苏丽
白秀伟
课
题
2.10
测定电源的电动势和内阻
课时安排
3课时
审核人
苏丽
使用时间
10.17-10.19
学
习目
标
1.学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。2.学会科学处理实验数据的方法，有公式法和图像法。
教
学重
点难
点
1.理解测定电动势和内电阻的原理，并掌握测量电动势和内电阻的几种方法。2.实验数据的处理和实验误差分析。
导
学
流
程
学
案
导
案
自主学习
1．由E＝U＋Ir知，只要测出U、I的
数据，就可以列出两个关于E、r的方程，从而解出E、r，因此用电压表、电流表加上一个可变电阻就能测E、r，电路图如图所示．若采用此方法，为了减小误差，可以多测几组I和U的数据，分别列出若干组联立方程．求出若干组E和r，最后以E的
和r的
作为实验结果．或以
为横坐标，
为纵坐标建立直角坐标系．据实验数据描点．此时大致可以看出这些点呈
分布，如果发现个别明显错误的数据，应该把它剔除．用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点能
两侧，这条直线就能很好地代表U—I关系，这条直线与U轴的交点表示I＝
，属于断路的情况，这时的电压U等于
，这条直线与I轴的交点表示U＝
，属于
的情况，根据短路电流I短跟电源内阻r、电动势E的关系r＝，就可计算出电源的内阻．
合作探究交流

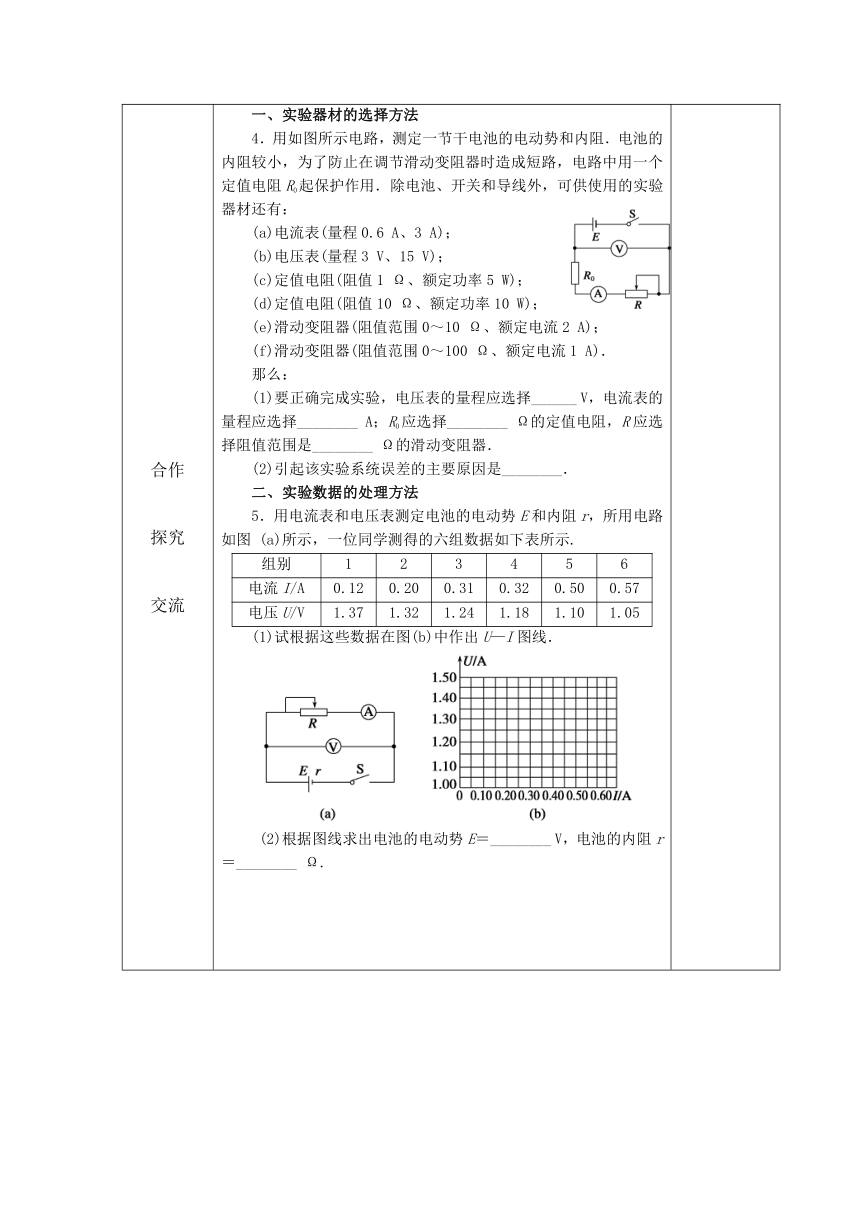

一、实验器材的选择方法4．用如图所示电路，测定一节干电池的电动
