2024-2025学年八年级下学期物理期末模拟试卷（含解析）（北师大2024）

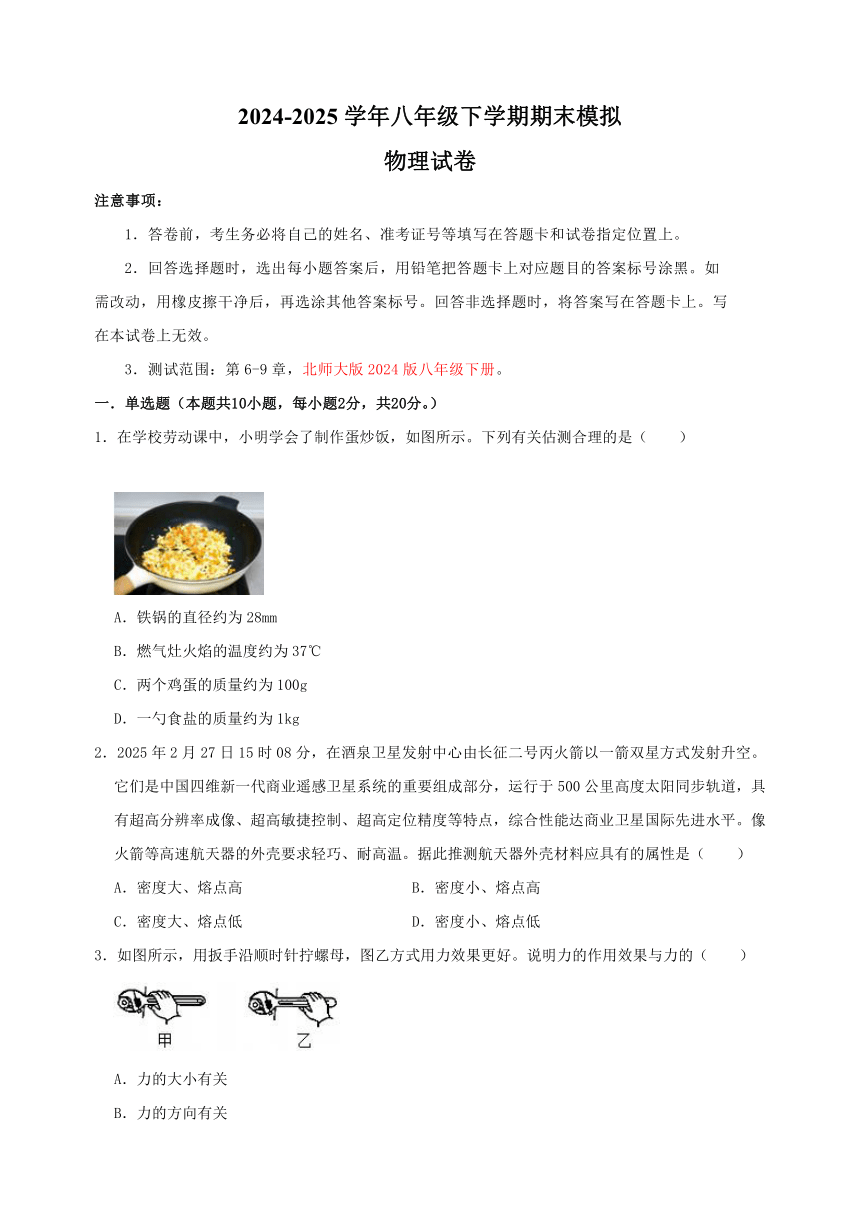

2024-2025学年八年级下学期期末模拟
物理试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
3．测试范围：第6-9章，北师大版2024版八年级下册。
单选题（本题共10小题，每小题2分，共20分。）
1．在学校劳动课中，小明学会了制作蛋炒饭，如图所示。下列有关估测合理的是（　　）
A．铁锅的直径约为28mm
B．燃气灶火焰的温度约为37℃
C．两个鸡蛋的质量约为100g
D．一勺食盐的质量约为1kg
2．2025年2月27日15时08分，在酒泉卫星发射中心由长征二号丙火箭以一箭双星方式发射升空。它们是中国四维新一代商业遥感卫星系统的重要组成部分，运行于500公里高度太阳同步轨道，具有超高分辨率成像、超高敏捷控制、超高定位精度等特点，综合性能达商业卫星国际先进水平。像火箭等高速航天器的外壳要求轻巧、耐高温。据此推测航天器外壳材料应具有的属性是（　　）
A．密度大、熔点高 B．密度小、熔点高
C．密度大、熔点低 D．密度小、熔点低
3．如图所示，用扳手沿顺时针拧螺母，图乙方式用力效果更好。说明力的作用效果与力的（　　）
A．力的大小有关
B．力的方向有关
C．力的作用点有关
D．力的大小、方向、作用点都有关

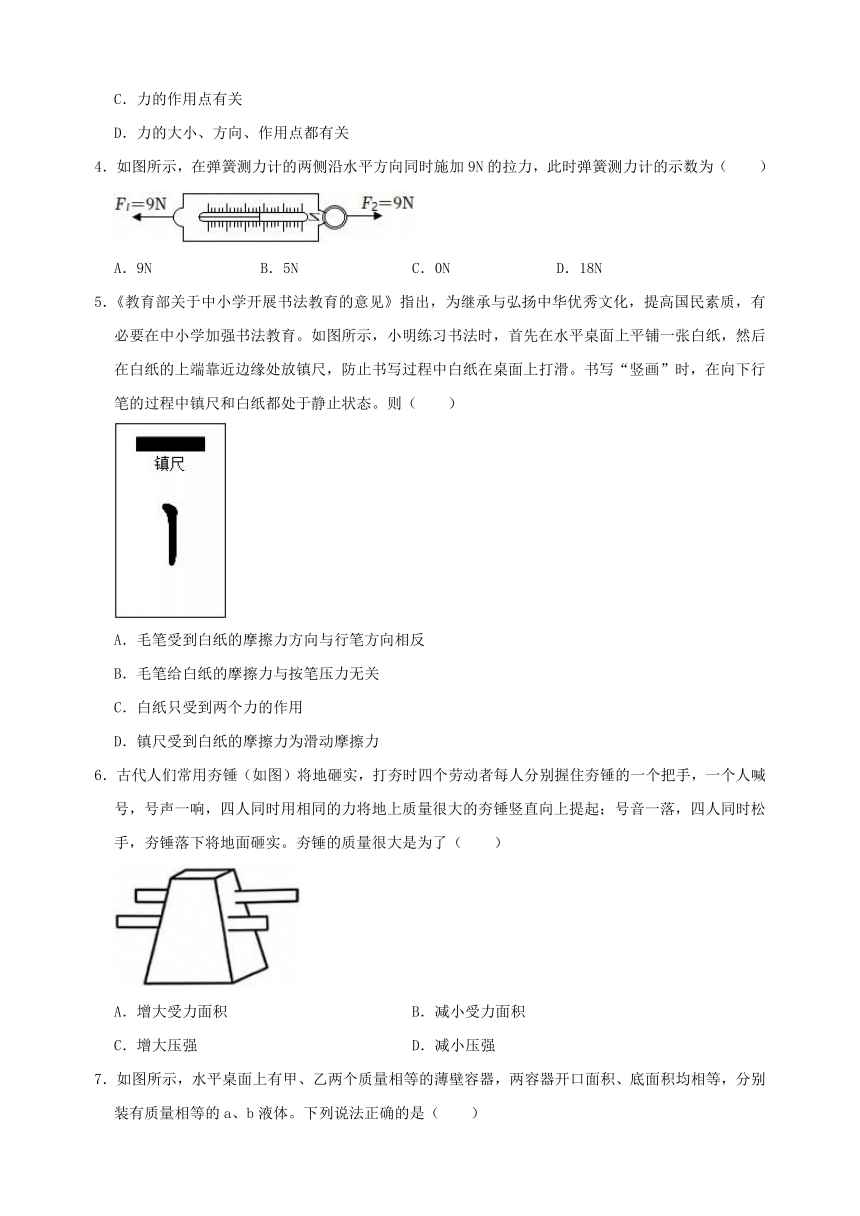

4．如图所示，在弹簧测力计的两侧沿水平方向同时施加9N的拉力，此时弹簧测力计的示数为（　　）
A．9N B．5N C．0N D．18N
5．《教育部关于中小学开展书法教育的意见》指出，为继承与弘扬中华优秀文化，提高国民素质，有必要在中小学加强书法教育。如图所示，小明练习书法时，首先在水平桌面上平铺一张白纸，然后在白纸的上端靠近边缘处放镇尺，防止书写过程中白纸在桌面上打滑。书写“竖画”时，在向下行笔的过程中镇尺和白纸都处于静止状态。则（　　）
A．毛笔受到白纸的摩擦力方向与行笔方向相反
B．毛笔给白纸的摩擦力与按笔压力无关
C．白纸只受到两个力的作用
D．镇尺受到白纸的摩擦力为滑动摩擦力
6．古代人们常用夯锤（如图）将地砸实，打夯时四个劳动者每人分别握住夯锤的一个把手，一个人喊号，号声一响，四人同时用相同的力将地上质量很大的夯锤竖直向上提起；号音一落，四人同时松手，夯锤落下将地面砸实。夯锤的质量很大是为了（　　）
A．增大受力面积 B．减小受力面积
C．增大压强 D．减小压强

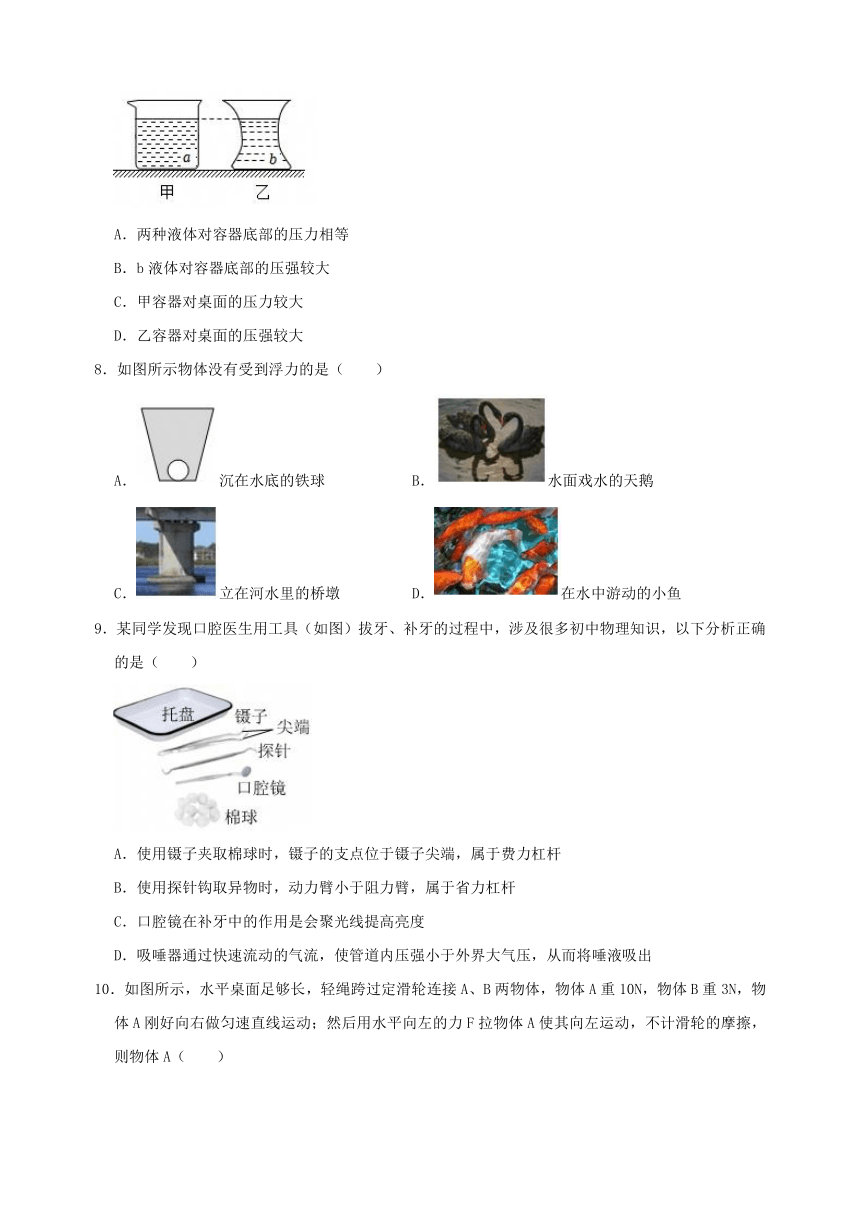

7．如图所示，水平桌面上有甲、乙两个质量相等的薄壁容器，两容器开口面积、底面积均相等，分别装有质量相等的a、b液体。下列说法正确的是（　　）
A．两种液体对容器底部的压力相等
B．b液体对容器底部的压强较大
C．甲容器对桌面的压力较大
D．乙容器对桌面的压强较大
8．如图所示物体没有受到浮力的是（　　）
A．沉在水底的铁球 B．水面戏水的天鹅
C．立在河水里的桥墩 D．在水中游动的小鱼
9．某同学发现口腔医生用工具（如图）拔牙、补牙的过程中，涉及很多初中物理知识，以下分析正确的是（　　）
A．使用镊子夹取棉球时，镊子的支点位于镊子尖端，属于费力杠杆
B．使用探针钩取异物时，动力臂小于阻力臂，属于省力杠杆
C．口腔镜在补牙中的作用是会聚光线提高亮度
D．吸唾器通过快速流动的气流，使管道内压强小于外界大气压，从而将唾液吸出

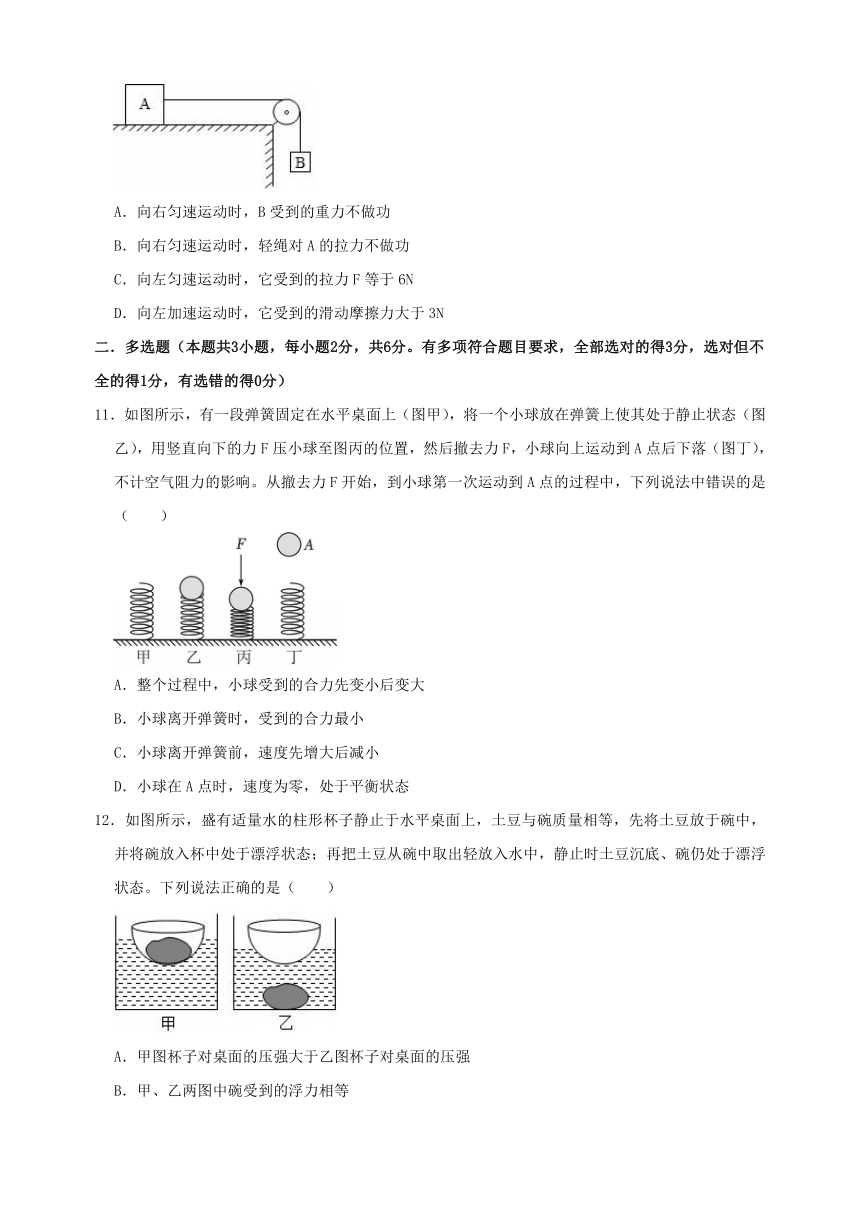

10．如图所示，水平桌面足够长，轻绳跨过定滑轮连接A、B两物体，物体A重10N，物体B重3N，物体A刚好向右做匀速直线运动；然后用水平向左的力F拉物体A使其向左运动，不计滑轮的摩擦，则物体A（　　）
A．向右匀速运动时，B受到的重力不做功
B．向右匀速运动时，轻绳对A的拉力不做功
C．向左匀速运动时，它受到的拉力F等于6N
D．向左加速运动时，它受到的滑动摩擦力大于3N
多选题（本题共3小题，每小题2分，共6分。有多项符合题目要求，全部选对的得3分，选对但不全的得1分，有选错的得0分）
11．如图所示，有一段弹簧固定在水平桌面上（图甲），将一个小球放在弹簧上使其处于静止状态（图乙），用竖直向下的力F压小球至图丙的位置，然后撤去力F，小球向上运动到A点后下落（图丁），不计空气阻力的影响。从撤去力F开始，到小球第一次运动到A点的过程中，下列说法中错误的是（　　）
A．整个过程中，小球受到的合力先变小后变大
B．小球离开弹簧时，受到的合力最小
C．小球离开弹簧前，速度先增大后减小
D．小球在A点时，速度为零，处于平衡状态
12．如图所示，盛有适量水的柱形杯子静止于水平桌面上，土豆与碗质量相等，先将土豆放于碗中，并将碗放入杯中处于漂浮状态；再把土豆从碗中取出轻放入水中，静止时土豆沉底、碗仍处于漂浮状态。下列说法正确的是（　　）
A．甲图杯子对桌面的压强大于乙图杯子对桌面的压强
B．甲、乙两图中碗受到的浮力相等
C．乙图中空碗受到的浮力大于土豆受到的浮力
D．甲图中水对杯底的压强大于乙图中水对杯底的压强

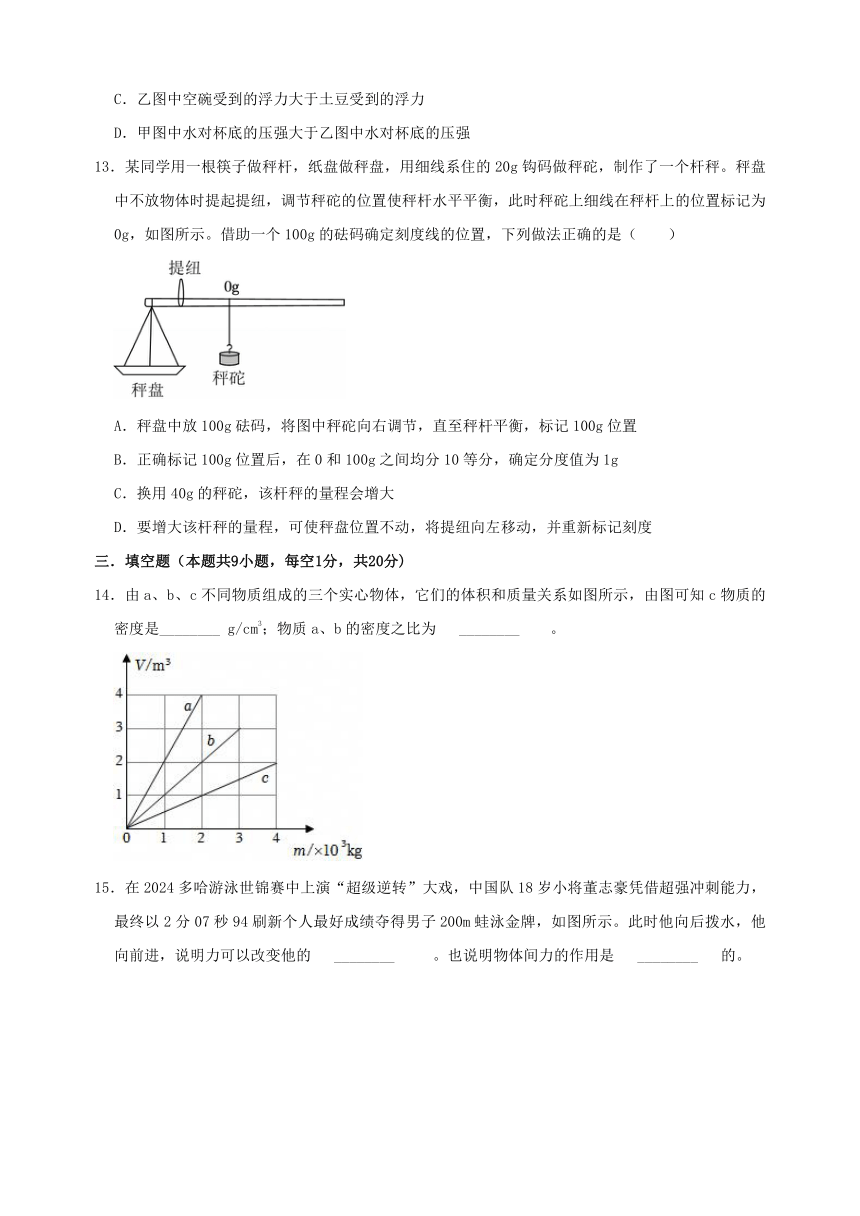

13．某同学用一根筷子做秤杆，纸盘做秤盘，用细线系住的20g钩码做秤砣，制作了一个杆秤。秤盘中不放物体时提起提纽，调节秤砣的位置使秤杆水平平衡，此时秤砣上细线在秤杆上的位置标记为0g，如图所示。借助一个100g的砝码确定刻度线的位置，下列做法正确的是（　　）
A．秤盘中放100g砝码，将图中秤砣向右调节，直至秤杆平衡，标记100g位置
B．正确标记100g位置后，在0和100g之间均分10等分，确定分度值为1g
C．换用40g的秤砣，该杆秤的量程会增大
D．要增大该杆秤的量程，可使秤盘位置不动，将提纽向左移动，并重新标记刻度
填空题（本题共9小题，每空1分，共20分)
14．由a、b、c不同物质组成的三个实心物体，它们的体积和质量关系如图所示，由图可知c物质的密度是________ g/cm3；物质a、b的密度之比为 　________ 　 。
15．在2024多哈游泳世锦赛中上演“超级逆转”大戏，中国队18岁小将董志豪凭借超强冲刺能力，最终以2分07秒94刷新个人最好成绩夺得男子200m蛙泳金牌，如图所示。此时他向后拨水，他向前进，说明力可以改变他的 　________ 　 。也说明物体间力的作用是 　________　 的。
16．某同学在探究重力方向时，实验装置如图所示，操作如下：将该装置放在水平桌面上后，缓慢增大木板M与桌面的夹角α，会观察到悬线OA方向 　________　 （选填“变化”或“不变”）；接着再剪断细线OA，根据小球下落方向，从而说明重力的方向总是 　________ 　 。
17．如图甲所示，水平桌面上有物体A、B，A在F1的作用下向左做匀速直线运动。如图乙所示，A、B用轻绳水平连接，在F1和F2共同作用下一起向右做匀速直线运动，水平拉力F1＝6N，F2＝20N。则图乙中物体A所受合力为________ N，物体B与桌面的摩擦力为________ N。
18．如图甲所示为高铁车厢内的破窗锤，金属端制成锥形是为了在需要破窗时　________　 （选填“增大”或“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险，乘客靠近运行高铁的一侧空气流速大、压强________（选填“大”或“小”）。
19．如图甲所示，如果把纸风车放在点燃的酒精灯上方，风车就能转动起来。这是由于一定质量的气体受热膨胀后，密度会 　________　 ，因而会上升，推动纸风车转动。一般来说，物质遵从热胀冷缩的规律，但是水这种物质比较特殊，由图象乙可知，水温低于4℃时，随着温度的降低，水的密度会 　________　 。在寒冷的冬天，湖面被冰封了，图丙中较深湖底的水温约为________ ℃。
20．如图所示，弹簧测力计测量范围是 　________ 　 N，此时弹簧测力计的示数是 　________ 　 N，原理是在弹性限度内，弹簧的伸长量与它所受的拉力成 　________　 （“正比”或“反比”）。
21．小明在“推断物体不受力时的运动”实验中，进行了下面的实验，小车在水平面前进得距离反映 　________________　 ，如果表面绝对光滑小车的运动状态为 　________ 　 。
22．“福建舰”满载时排水量为8万吨，匀速直线航行受到的阻力是自身总重力的0.01倍，则当它以72km/h的速度沿水平方向匀速直线航行1h，牵引力所做的功为 　________ 　 J，牵引力的功率为 　________　 W。（g取10N/kg）
作图题（本题共2小题，每题3分，共6分)
23．如图所示，一个小球静止在桌面上，请在O点画出小球受到的重力G和支持力F的示意图。
24．如图甲所示，劳动实践课上，同学们尝试用不同的方式用铲子铲土，寻找适合的劳动方法，图乙是其简化图，O为支点，请在图乙中画出作用在A处的最小动力F及其力臂L。
实验探究题（共24分）
25．如图所示的是探究“滑动摩擦力的大小与哪些因素有关”的实验。（图甲、乙、丙中木板材料相同，图甲、乙中木板吏光滑）
（1）实验前要把弹簧测力计在　________　 （选填“水平”或“竖直”）方向上调零。
（2）将木块放在水平木板上，每次都用弹簧测力计沿水平方向拉着木块做　________ 　 运动，木块所受的摩擦力等于弹簧测力计的示数；现仍利用如图甲所示的实验装置，下列两种操作木块所受摩擦力的大小仍为1.2N的操作是　________　 （填字母）。
A.木块以更大的速度做匀速直线运动
B.将水平拉力F1增大到3N
（3）对比图乙和图丙两次实验的结果，你能得到的结论是：　________________ 　 。
（4）为了使弹簧测力计示数稳定，小明对实验装置进行了改进，如图丁所示，他用水平拉力F　________ 　 （选填“一定”或“不一定”）匀速直线拉动长木板，待弹簧测力计示数稳定后，木块C受到的摩擦力大小为　________ 　 N。
26．以下为“探物”小组几位同学进行的几个实验。
（一）利用天平和量筒等器材测量蜡块的密度。
（1）如图甲是一位同学调节天平时的情形，操作的错误之处是　________ 　 ，纠正错误后，继续调节天平，最终使指针指在分度盘的中线处，这时横梁水平平衡。
（2）将蜡块放在天平左盘，天平平衡时右盘中所加砝码和游码的情况如图乙所示，则蜡块的质量是　________ 　 g。
（3）在量筒中装入适量的水，再用细针压着蜡块，使蜡块浸没在水中，两次量筒中的液面位置如图丙所示，蜡块的密度是　________ 　 kg/m3。
（二）测量一个正方体蜡块的密度。
（1）用刻度尺测出正方体蜡块的高度为h1。
（2）将正方体蜡块放入盐水中，静止时如图所示。
（3）　________________ 　 。
（4）盐水的密度ρ盐水＝　________________ 　 （用测得的量和ρ蜡表示）。
（三）探究液体压强与哪些因素有关。
如图，在探究“液体压强与哪些因素有关”的实验时，通过观察压强计U形管两侧液面的　________ 　 来比较液体压强的大小。根据实验现象可知：在同种液体中，液体的　________　 越大，液体压强越大。
27．如图甲，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下。小王要探究圆柱形物体A逐渐浸入圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系。（使用刻度尺测量h，不计细线重）
（1）小王从圆柱形物体A接触水面至接触容器底之前，分别记下多组F、h，并将测量的结果填写在实验表格中，依据实验表中数据，在图乙中的方格纸中画出了F与h关系的图像。
①由图像乙可知，物体A的重力为　 　 N。
②观察图像乙，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F　________　 （选填“增大”、“减小”或“不变”）；在物体A浸没后，当增大h时，弹簧测力计的示数F　________　 （选填“增大”、“减小”或“不变”），由此可知浸没在液体中的物体所受浮力与浸入深度　________　 （选填“有关”或“无关”）。
③由图像乙可知：当h等于10cm时，物体A受到的浮力为　 　 N。
（2）物体A在容器内浸没后与未放入物体A前比较，水对容器底产生的压强增加了　________ 　 Pa．（g＝10N/kg）
28．小明所在的实验小组准备做“探究杠杆的平衡条件”的实验：
（1）在选择使用杆的问题上，小明想随意即可，但是聪明的组员小兰告诉小明，甲杆没有刻度，不能立即读出力臂大小，更重要的是乙杆选用中点为支点，可以有效避免 　________ 　 对实验结果的影响；
（2）小明被说服了，但他仍想在甲杆上做点文章；他想画出在此状态下使杠杆平衡的最小的力，请你帮他一下；
（3）将乙杠杆调节好后，在杠杆左边离支点2格的A处挂了2个钩码，如图所示。为使杠杆在水平位置平衡，请你在杠杆右边挂上钩码（用一种方法），你的方法是 　________ 　 。
（4）实验中得到两组数据如表所示：
实验序号 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1 1 0.2 6 0.1
2 2 0.4 4 0.2
这两组数据中，实验序号为 　 　 的一组数据肯定有错误。经检查，发现是测量动力臂时读错了，动力臂应该是 　________ 　 m。
通过实验探究应该得出的结论是： 　________________ 　 。
计算题（共18分）
29．如图为我国自主研制的两栖战车，整车质量为26.5t，履带与地面的总接触面积5m2，水上最快航速可达40km/h，达到世界先进水平。已知：，g＝10N/kg。
求：
（1）该战车整车受到的重力；
（2）该战车停在水平地面时对地面的压强；
（3）该战车在水面漂浮时，所受水的浮力。
30．如图所示，工人通过滑轮组匀速提升重为350N的物体，物体移动的速度为0.5m/s，人对绳的拉力为200N，不计绳重和摩擦，求：
（1）动滑轮的重力；
（2）匀速拉动10s，绳子自由端移动的距离；
（3）若人的质量为50kg，拉动过程中绳始终未断裂，用此滑轮组能提升的最大物体重力。
科学阅读（共6分）
31．如图甲所示为明代宋应星《天工开物》中描述的龙骨水车，它由水槽、刮板、木链、木齿轮、脚踏等组成，其中脚踏部分的结构如图乙所示。水车安放在河边，下端水槽和刮板直伸水中，另一端的木齿轮固定于堤岸的木架上，用时踩动脚踏部分使木齿轮转动，通过木链带动槽内刮板上行，倾灌地势较高的田地。
（1）龙骨水车脚踏部分相当于简单机械中的 　________　 ；
（2）刮板的面积越大，水车旋转一周提升的水就越多，对水所做的功越 　 　 （选填“多”或“少”），当工人踩动脚踏的速度加快时，提升水的功率会变 　 　 （选填“大”或“小”）；
（3）若工人踩动龙骨水车旋转一周可将0.03m3的水提升到4m高的田地中，所用时间为60s，工人做功的总功率为50W，则该过程中龙骨水车所做的有用功为 　________ 　 J，工人做的总功为 　________ 　 J，机械效率为 　________　 %。（，g取10N/kg）
参考答案
1．C
【解答】解：A、铁锅的直径约为28cm，故A不符合实际；
B、燃气灶火焰的温度约为800℃，故B不符合实际；
C、两个鸡蛋的质量约为100g，故C符合实际；
D、一勺食盐的质量约为1g，故D不符合实际。
故选：C。
2．B
【解答】解：火箭等高速航天器需要把较重的物体运送到太空，为了提高运载效率，在体积一定的情况下，航天器外壳材料的密度越小，总质量就越小，越能满足轻巧的要求。同时，航天器在高速穿越大气层时，外壳会与大气摩擦产生高温，这就要求外壳材料能够承受高温而不熔化，所以需要材料具有高熔点。故B符合题意；ACD不符合题意。
故选：B。
3．C
【解答】解：如图所示，用扳手沿顺时针拧螺母，图乙方式用力效果更好。说明力的作用效果与力的作用点有关，故C符合题意，ABD不符合题意。
故选：C。
4．A
【解答】解：弹簧测力计在两端拉力作用下处于平衡状态，此时相当于弹簧被9N的力拉开，故示数为9N，故A正确、BCD错误。
故选：A。
5．A
【解答】解：A．书写“竖画”过程中，毛笔相对白纸向下运动，故毛笔受到白纸施加的向上的摩擦力，即摩擦力方向与行笔方向相反，故正确，A符合题意；
B．毛笔给白纸的摩擦力属于滑动摩擦，而滑动摩擦力的影响因素有压力和接触面的粗糙程度，因此按笔压力变化时，摩擦力会改变，即毛笔给白纸的摩擦力与按笔压力有关，故B错误，不符合题意；
C．白纸除了受到水平方向上桌面的摩擦力外，竖直方向还受到重力、支持力，故C错误，不符合题意；
D．镇纸与白纸始终处于静止状态，镇纸相对白纸没有相对运动或运动的趋势，故镇纸没有受到白纸的摩擦力的作用，故D错误，不符合题意。
故选：A。
6．C
【解答】解：夯锤的质量越大，则重力越大，落在水平地面时对地面的压力也越大，夯锤的质量很大是为了通过增大压力来增大对地面的压强，将地面夯实。
故选：C。
7．B
【解答】解：A、液体的质量相同，根据G＝mg可知，液体的重力相同；甲容器中液柱上下粗细相同，则甲容器底部受到的压力等于液体的重力；乙容器中的液体上窄下宽，则乙容器底部受到的压力大于液体的重力，由此可知，两种液体对容器底压力的大小关系是Fa＜Fb；容器的底面积相同，根据p可知，两种液体对容器底压强的大小关系是pa＜pb，故A错误，B正确；
CD、将容器和液体看成一整体，静止时，整体受力平衡，容器对桌面的压力等于容器和液体的总重力，即F＝G总＝m容g+m液g，由于容器、液体的质量都相等，根据G＝mg可知，总重力相同，所以两个容器对桌面的压力相同，烧杯的底面积相同，根据p可知，p甲＝p乙，故CD错误。
故选：B。
8．C
【解答】解：
A、B、D中的物体都浸在水中，物体受到水向上的压力和向下的压力，其中向上的压力大于向下的压力，这个压力差也就是物体受到的浮力。故A、B、D中的物体均受浮力的作用。
桥墩的下底面埋在地下，其下底面与河底紧密接触，桥墩没有受到水向上的压力，所以桥墩不受浮力作用。
故选：C。
9．D
【解答】解：A、使用镊子夹取棉球时，镊子的支点位于手柄的上端，属于费力杠杆，故A错误；
B、使用探针钩取异物时，动力臂小于阻力臂，属于费力杠杆，故B错误；
C、口腔镜是平面镜，利用的是光的反射，不是会聚光线，故C错误；
D、流体流速大的位置压强小，吸唾器通过快速流动的气流，使管道内压强小于外界大气压，从而将唾液吸出，故D正确。
故选：D。
10．C
【解答】解：A、物体A向右匀速运动时，物体B向下做匀速运动，物体B受到重力作用，在重力的方向上通过一段距离，重力对物体B做功，故A错误；
B、轻绳对物体A的拉力水平向右，物体A沿水平向右移动一段距离，轻绳对物体A的拉力做功，故B错误；
C、物体A向右匀速运动时，在水平方向上受到物体B对物体A施加的水平向右的拉力为3N，以及水平向左的摩擦力，因物体A处于匀速直线运动状态，则摩擦力和拉力是一对平衡力，所以水平向左的摩擦力与向右的拉力大小相等，为3N；物体A 向左匀速运动时，由题意可知，物体A受到物体B施加的水平向右的拉力，左侧绳对物体A施加的水平向左的拉力以及物体A还受到水平向右的摩擦力，压力和接触面的粗糙程度不变，因此摩擦力大小相等，仍为3N，由于物体A向左匀速运动，故物体受力平衡，即水平向左的拉力等于水平向右的拉力和水平向右的摩擦力之和，即3N+3N＝6N，故C正确；
D、物体A向右做匀速直线运动时受到向左的摩擦力为3N，则物体A向左做匀速直线运动时受到向右的摩擦力为3N；若物体A向左加速运动时，压力大小与接触面粗糙程度都不变，则它受到的滑动摩擦力不变，仍为3N，故D错误。
故选：C。
11．AC
【解答】解：由题意知，乙图小球受到的重力等于弹簧的弹力；当将小球压至丙图时，弹力大于重力，小球向上做加速运动，到乙图位置时，弹力等于重力，速度最大，再向上运动，弹力小于重力，做减速运动；小球离开弹簧向上减速运动，到达最高点速度为零；
A、整个过程中，小球受到的合力先变小后变大，故A正确；
B、小球在弹力等于重力时的合力为0，合力是最小的，所以小球离开弹簧时，不计空气阻力，小球只受重力，受到的合力不是最小的，故B错误；
C、小球离开弹簧前，速度先增加后减小，故C正确；
D、小球到达A点速度为零，但此时受力不平衡，所以不是静止状态，故D错误。
故选：AC。
12．CD
【解答】解：A、由于容器对桌面的压力等于容器的总重力，所以容器对桌面的压力不变，由p可知容器对桌面的压强不变，故A错误；
B、由图知甲图知碗和土豆整体处于漂浮状态，碗受到的浮力等于碗和土豆的总重力，乙图知碗处于漂浮状态，碗受到的浮力等于碗的重力，所以甲图中碗受到的浮力大于乙图知碗受到的浮力，故B错误；
C、因为碗和土豆的质量相等，则它们的重力相等，乙图中碗漂浮，则水对碗的浮力F浮碗＝G，土豆沉底，则F土豆浮＜G，所以F土豆浮＜F浮碗，故C正确；
D、在甲图中，土豆和碗整体受到的浮力为：F甲＝2G，在乙图中，土豆和碗整体受到的浮力为：F乙＝F浮碗+F土豆浮＜2G，由F浮＝ρ水gV排可知，土豆和碗整体排开水的体积减小，水面下降，由p＝ρgh可知水对容器底部压强的变小，即图中水对杯底的压强大于乙图中水对杯底的压强，故D正确。
故选：CD。
13．ACD
【解答】解：A、根据杠杆平衡条件F1L1＝F2L2，可知，秤盘中放100g砝码，将图中秤砣向右调节，直至秤杆平衡，此时对应的刻度是100g，故A正确；
B、当秤盘放100g物体、秤砣移到100g位置点时，秤杆再次水平平衡，则在100g位置所示的质量为物体的质量，在0和100g之间均分10等分，确定分度值为：m0＝10g，故B错误；
C、若换用40g的秤砣，在左右力臂不变时，秤砣的拉力变大，则物体的拉力变大，物体的质量变大，故量程变大，故C正确。
D、如果向左移动提纽，会使左端的力臂变小，在秤砣质量不变的情况下，右端的力和最大的力臂的乘积保持不变时，左侧的物体的重力要增大，故可以增大量程，故D正确。
故选：ACD。
14．2；1：2。
【解答】解：
由图象可知，当Va＝Vb＝Vc＝2m3时，ma＝1×103kg，mb＝2×103kg，mc＝4×103kg，
则a、b、c的密度分别为：
ρa0.5×103kg/m3＝0.5g/cm3，
ρb1×103kg/m3＝1g/cm3，
ρc2×103kg/m3＝2g/cm3，
所以，ρa：ρb＝0.5g/cm3：1g/cm3＝1：2。
故答案为：2；1：2。
15．运动状态；相互。
【解答】解：他向后拨水，他向前进，说明力可以改变他的运动状态。也说明物体间力的作用是相互的。
故答案为：运动状态；相互。
16．不变；竖直向下。
【解答】解：将该装置放在水平桌面上后，缓慢增大木板M与桌面的夹角α，因为重力的方向总是竖直向下的，悬线OA由于受小球拉力的作用会保持竖直方向不变。剪断悬线OA后，小球在竖直向下的重力作用下会竖直向下运动，从而说明重力的方向总是竖直向下。
故答案为：不变；竖直向下。
17．0；8。
【解答】解：如图甲，A在F1的作用下向左做匀速直线运动；受力平衡，此时A受到的摩擦力大小fA＝F1＝6N，
如图乙所示，A、B用轻绳水平连接，在F1和F2共同作用下一起向右做匀速直线运动，A受力平衡，合力为0N；
整体受力平衡；由于摩擦力的方向与物体的相对运动方向或相对运动趋势相反，AB向右运动，摩擦力都是向左的，
整体受到F1和F2、A向左的摩擦力和B向左的摩擦力，整体受力平衡，则有：
F1+fA+fB＝F2；
6N+6N+fB＝20N；
解得：fB＝8N。
故答案为：0；8。
18．增大；小。
【解答】解：金属端制成锥形，是在压力一定时，通过减小受力面积来增大压强，更容易破窗。
乘客靠近运行高铁的一侧空气流速大压强小。
故答案为：增大；小。
19．变小；变小；4。
【解答】解：一定质量的气体受热膨胀后体积变大，由ρ可得密度变小；
水在4℃时密度最大，水温低于4℃时，随着温度的降低，体积变大，由ρ可知，水的密度会变小，由此可知：在寒冷的冬天，湖面被冰封了，图乙中较深湖底的水密度最大，温度约为4℃。
故答案为：变小；变小；4。
20．0～5；1.6；正比。
【解答】解：如图所示，弹簧测力计测量范围是0～5N，弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N；弹簧测力计的示数为1.6N，此时弹簧测力计的示数是1.6N。
原理是在弹性限度内，弹簧的伸长量与它所受的拉力成正比。
故答案为：0～5；1.6；正比。
21.阻力对小车运动的影响情况；匀速直线运动。
【解答】解：本实验中的“阻力”是指小车受到的摩擦力，小车通过的距离越小，说明阻力对小车运动的影响越小，故“小车在水平面上运动的距离”反映的是阻力对小车运动的影响情况；
表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；实验表明，接触面越光滑，摩擦阻力越小，小车滑行的距离越远，小车的速度减小的越慢，如果绝对不受力，将匀速直线运动。
故答案为：阻力对小车运动的影响情况；匀速直线运动。
22.5.76×1011；1.6×108
【解答】解：“福建舰”满载时处于漂浮状态，受到的浮力等于重力，
根据阿基米德原理可得“福建舰”满载时的总重力：
G＝F浮＝G排＝m排g＝8×104×103kg×10N/kg＝8×108N；
“福建舰”受到的阻力：f＝0.01G＝0.01×8×108N＝8×106N，
“福建舰”匀速直线航行，处于平衡状态，受到的牵引力和阻力大小相等，即：
F＝f＝8×106N，
牵引力所做的功：W＝Fs＝Fvt＝8×106Nm/s×1×3600s＝5.76×1011J，
牵引力的功率：
。
故答案为：5.76×1011；1.6×108。
23．
【解答】解：过重心作竖直向下的重力，在箭头的末端用G表示。小球静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：
24．
【解答】解：由分析知，用铲子铲土时铲子的动力臂最长时，动力最小，连接支点O和力的作用点A，以OA为力臂是最长的动力臂，由A点做OA的垂线画出最小的力F，方向向上，如图所示：
25．（1）水平；（2）匀速直线；AB；（3）在（材料） 压力一定时，接触面越粗糙，滑动摩擦力越大；（4）不一定；1.2。
【解答】解：（1）因实验中要沿水平方向拉着物体做匀速直线运动，且在水平方向上读数，故实验前要把弹簧测力计在水平方向上调零；
（2）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，拉力大小才等于摩擦力的大小；
根据影响滑动摩擦力大小的两个因素压力和接触面粗糙程度都不变，故摩擦力大小不变，拉力也不变，所以改变速度或者增大拉力，滑动摩擦力不变；
（3）对比乙、丙两次实验知，压力相同，丙中接触面更粗糙，测力计示数更大，故得到结论：在压力相同时，接触面越粗糙滑动摩擦力越大；
（4）如图丁实验中，C相对地面处于静止状态，受到测力计的拉力与受到的滑动摩擦力为一对平衡力，大小相等，故实验中，小明不一定要匀速拉动长木板；
受到水平向左弹簧测力计的拉力和水平向右的摩擦力是一对平衡力，二力大小相等，所以此时木块C受到的滑动摩擦力大小为1.2N。
故答案为：（1）水平；（2）匀速直线；AB；（3）在（材料） 压力一定时，接触面越粗糙，滑动摩擦力越大；（4）不一定；1.2。
26．（一）（1）游码未归零；（2）18.6；（3）0.93×103；（二）（3）用刻度尺测出正方体蜡块露出水面的高度为h2；（4）；（三）高度差；深度。
【解答】解：（一）（1）使用天平时，应先把游码移到标尺的零刻度线处，即游码归零，再调节平衡螺母使天平平衡，而该同学调节天平横梁平衡的过程中没有将游码归零是错误的；
（2）蜡块的质量：m＝10g+5g+3.4g＝18.4g；
（3）把铁块放入量筒中时，示数为20mL，铁块和蜡块全部放入量筒中时，示数为40mL，则蜡块的体积为：V＝40mL﹣20mL＝20mL＝20cm3；
蜡块的密度为ρ0.92g/cm3＝0.92×103kg/m3；
（二）蜡块在盐水中处于漂浮状态，受到的浮力等于重力，G蜡＝F浮，
V蜡ρ蜡g＝V排ρ盐水g，
用刻度尺测出正方体蜡块露出水面的高度为h2，即可得到正方体蜡块浸入液体内的深度，设正方体蜡块底面积为S，可得出Sh1ρ蜡＝S（h1﹣h2）ρ盐水，
解得：ρ盐水；
（三）实验中液体压强的大小变化是通过U形管两侧液面高度差反映的，这是转换法的应用；
图中液体密度不变，深度变大，U形管的液面高度差变大，说明压强变大，故在同种液体中，液体的深度越大，液体压强越大。
故答案为：（一）（1）游码未归零；（2）18.6；（3）0.93×103；（二）（3）用刻度尺测出正方体蜡块露出水面的高度为h2；（4）；（三）高度差；深度。
27．（1）9；（2）减小；不变；无关；（3）6；（4）900。
【解答】解：
（1）分析图像数据可以得出结论：在物体A没有浸没之前，弹簧测力计的示数为9N，即物体重力为9N；
（2）当h增大时，弹簧测力计的示数F减小；在物体A浸没后，当增大h时，弹簧测力计的示数F不变；
（3）由图像乙可知：当h等于10cm时，弹簧测力计的拉力为F＝3N，所以此时受到的浮力为F浮＝G﹣F＝9N﹣3N＝6N；
（4）物体完全浸没时排开水的体积为V排＝V0＝S0h0＝60cm2×12cm＝720cm3
排开水的深度为h9cm＝0.09m
增加的压强为p＝ρgh＝1.0×103kg/m3×10N/kg×0.09m＝900Pa。
故答案为：（1）9；（2）减小；不变；无关；（3）6；（4）900。
28．（1）杠杆重力；
（2）；
（3）右边1格处挂4个钩码；
（4）1；0.6；
（5）。
【解答】解：（1）杆的重心在中点，乙杆选中点为支点，支持力与重力为平衡力，作用效果抵消，如此可以避免杠杆重力对实验的影响。
（2）根据杠杆平衡条件，当力臂最大时，有最小的力，如图甲所示，以OB为力臂，过B点作OB垂线，方向向下，为最小力，如图所示：
（3）在杠杆左边离支点2格的A处挂了2个钩码，假设每个钩码0.5N，根据杠杆平衡条件F1l1＝F2l2
2×0.5N×2l＝4×0.5N×l
可有多种方法，如右边1格处挂4个钩码、右边2格处挂2个钩码等。
（4）杠杆平衡条件F1l1＝F2l2
两组数据中，实验序号为1的数据不符合杠杆平衡条件。
若要使其符合杠杆平衡条件，动力臂应该是
（5）杠杆平衡条件F1l1＝F2l2
可得
故答案为：（1）杠杆重力；
（2）；
（3）右边1格处挂4个钩码；
（4）1；0.6；
（5）。
29．（1）该战车整车受到的重力是2.65×105N；
（2）该战车停在水平地面时对地面的压强是5.3×104Pa；
（3）该战车在水面漂浮时，所受水的浮力是2.65×105N。
【解答】解：（1）m＝26.5t＝2.65×104kg，
战车的重力为：G＝mg＝2.65×104kg×10N/kg＝2.65×105N，
（2）因为在水平地面上，所以压力F＝G＝2.65×105N，
该战车停在水平地面时对地面的压强：p5.3×104Pa；
（3）因为战车在水面上漂浮，由二力平衡知所受水的浮力：F浮＝G＝2.65×105N。
答：（1）该战车整车受到的重力是2.65×105N；
（2）该战车停在水平地面时对地面的压强是5.3×104Pa；
（3）该战车在水面漂浮时，所受水的浮力是2.65×105N。
30．（1）动滑轮重力为50N；
（2）匀速拉动10s，绳子自由端移动的距离为10m；
（3）若人的质量为50kg，拉动过程中绳始终未断裂，用此滑轮组能提升的最大物体重力为950N。
【解答】解：
（1）由图知，承担重物绳子的段数n＝2，
不计绳重和摩擦，由F（G+G动）可得，动滑轮重力：
G动＝2F﹣G＝2×200N﹣350N＝50N；
（2）物体上升的高度：
h＝v物t＝0.5m/s×10s＝5m，
绳子自由端移动的距离：
s＝nh＝2×5m＝10m；
（3）拉动过程中绳始终未断裂，人向下拉绳子时的最大拉力大小等于人的重力，
即：F最大＝G人＝m人g＝50kg×10N/kg＝500N，
由F（G+G动）可得，用此滑轮组能提升的最大物重：
G最大＝nF最大﹣G动＝2×500N﹣50N＝950N。
答：（1）动滑轮重力为50N；
（2）匀速拉动10s，绳子自由端移动的距离为10m；
（3）若人的质量为50kg，拉动过程中绳始终未断裂，用此滑轮组能提升的最大物体重力为950N。
31．（1）轮轴；（2）多；大；（3）1200；3000；40。
【解答】解：（1）由图可知龙骨水车脚踏部分相当于简单机械中的轮轴，轮轴相当于省力杠杆，可以省力。
（2）刮板的面积越大，水车旋转一周提升的水就越多，克服水的重力做的功W＝Gh＝mgh，
由此可知，刮水越多，对水所做的功越多；当工人踩动脚踏的速度加快时，水车旋转一周的时间变短，根据可知，提升水的功率会变大。
（3）工人做的总功为
W总＝Pt＝50W×60s＝3000J，
提升水的质量为
m＝ρV＝1.0×103kg/m3×0.03m3＝30kg，
水的重力为
G＝mg＝30kg×10N/kg＝300N，
将水举到高处对水做的功为
W有＝Gh＝300N×4m＝1200J，
机械效率为
。
故答案为：（1）轮轴；（2）多；大；（3）1200；3000；40。
