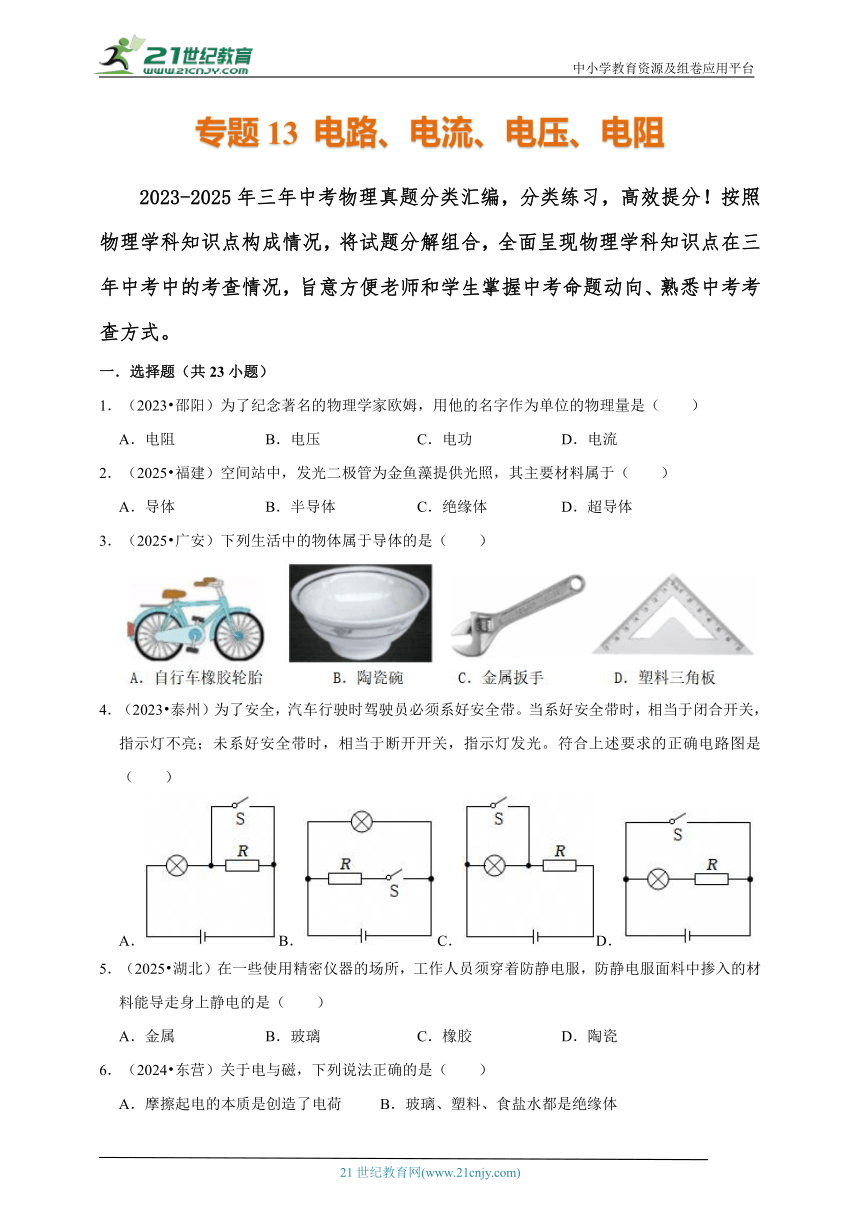

专题13 电路、电流、电压、电阻
2023-2025年三年中考物理真题分类汇编，分类练习，高效提分！按照物理学科知识点构成情况，将试题分解组合，全面呈现物理学科知识点在三年中考中的考查情况，旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一．选择题（共23小题）
1．（2023 邵阳）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（ ）
A．电阻 B．电压 C．电功 D．电流
2．（2025 福建）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（ ）
A．导体 B．半导体 C．绝缘体 D．超导体
3．（2025 广安）下列生活中的物体属于导体的是（ ）
4．（2023 泰州）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是（ ）
A．B．C．D．
5．（2025 湖北）在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是（ ）
A．金属 B．玻璃 C．橡胶 D．陶瓷
6．（2024 东营）关于电与磁，下列说法正确的是（ ）
A．摩擦起电的本质是创造了电荷 B．玻璃、塑料、食盐水都是绝缘体
C．通电导线周围不一定存在磁场 D．发电机的工作原理是电磁感应现象

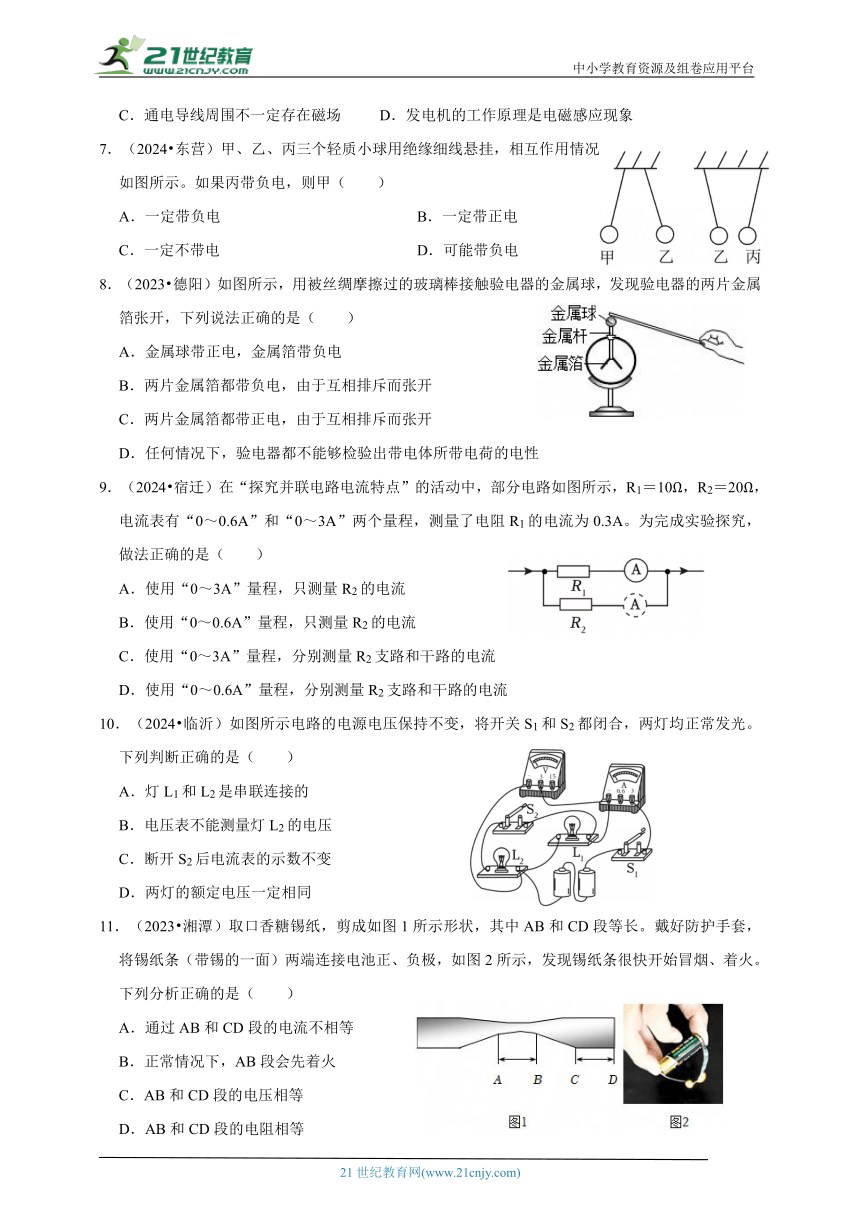

7．（2024 东营）甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带负电，则甲（ ）
A．一定带负电 B．一定带正电
C．一定不带电 D．可能带负电
8．（2023 德阳）如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是（ ）
A．金属球带正电，金属箔带负电
B．两片金属箔都带负电，由于互相排斥而张开
C．两片金属箔都带正电，由于互相排斥而张开
D．任何情况下，验电器都不能够检验出带电体所带电荷的电性
9．（2024 宿迁）在“探究并联电路电流特点”的活动中，部分电路如图所示，R1＝10Ω，R2＝20Ω，电流表有“0～0.6A”和“0～3A”两个量程，测量了电阻R1的电流为0.3A。为完成实验探究，做法正确的是（ ）
A．使用“0～3A”量程，只测量R2的电流
B．使用“0～0.6A”量程，只测量R2的电流
C．使用“0～3A”量程，分别测量R2支路和干路的电流
D．使用“0～0.6A”量程，分别测量R2支路和干路的电流
10．（2024 临沂）如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（ ）
A．灯L1和L2是串联连接的
B．电压表不能测量灯L2的电压
C．断开S2后电流表的示数不变
D．两灯的额定电压一定相同
11．（2023 湘潭）取口香糖锡纸，剪成如图1所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图2所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
D．AB和CD段的电阻相等
12．（2023 苏州）如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（ ）
A．挡板沿AA'固定，灯泡L1显示操控开关S1的人所发信息
B．挡板沿AA'固定，灯泡L1显示操控开关S2的人所发信息
C．挡板沿BB'固定，灯泡L2显示操控开关S1的人所发信息
D．挡板沿BB'固定，灯泡L2显示操控开关S2的人所发信息
13．（2023 东营）下列说法正确的是（ ）
A．电流是由正电荷的移动形成的
B．两个灯泡的电流相等，说明两个灯泡串联
C．飞机轮胎用导电橡胶制成，是为了在着陆时使机身积累的电荷流入大地
D．验电器的两片金属箔张开，是因为带了异种电荷
14．（2025 眉山）如图所示电路中，电源电压恒为6V。闭合开关S，电路正常工作，电压表的示数为3V。一段时间后，电压表的示数由3V变为6V，电流表示数增大。若电路中仅有一处故障，且只发生在R1、R2上，则电路的故障是（ ）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
15．（2025 广西）在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（ ）
A．质量 B．长短 C．粗细 D．温度

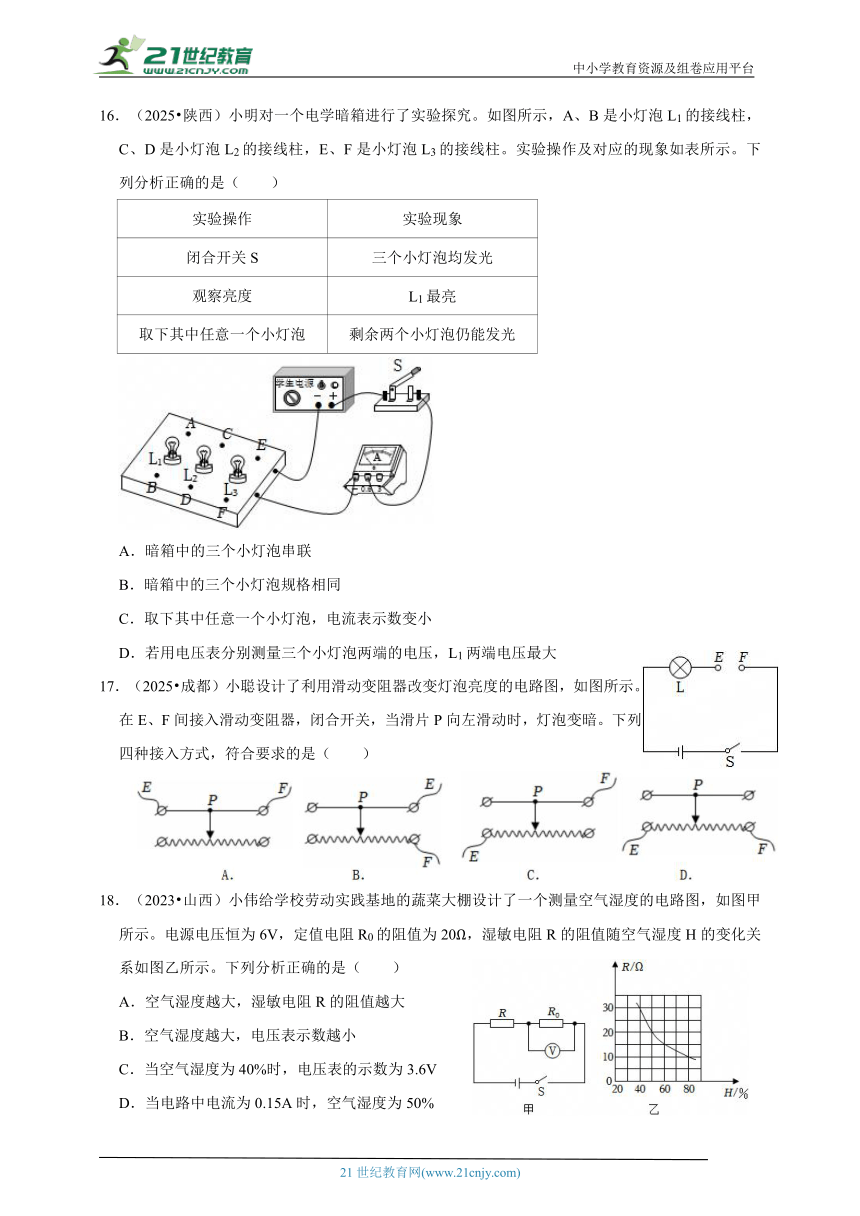

16．（2025 陕西）小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L1的接线柱，C、D是小灯泡L2的接线柱，E、F是小灯泡L3的接线柱。实验操作及对应的现象如表所示。下列分析正确的是（ ）
实验操作 实验现象
闭合开关S 三个小灯泡均发光
观察亮度 L1最亮
取下其中任意一个小灯泡 剩余两个小灯泡仍能发光
A．暗箱中的三个小灯泡串联
B．暗箱中的三个小灯泡规格相同
C．取下其中任意一个小灯泡，电流表示数变小
D．若用电压表分别测量三个小灯泡两端的电压，L1两端电压最大
17．（2025 成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（ ）
18．（2023 山西）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%

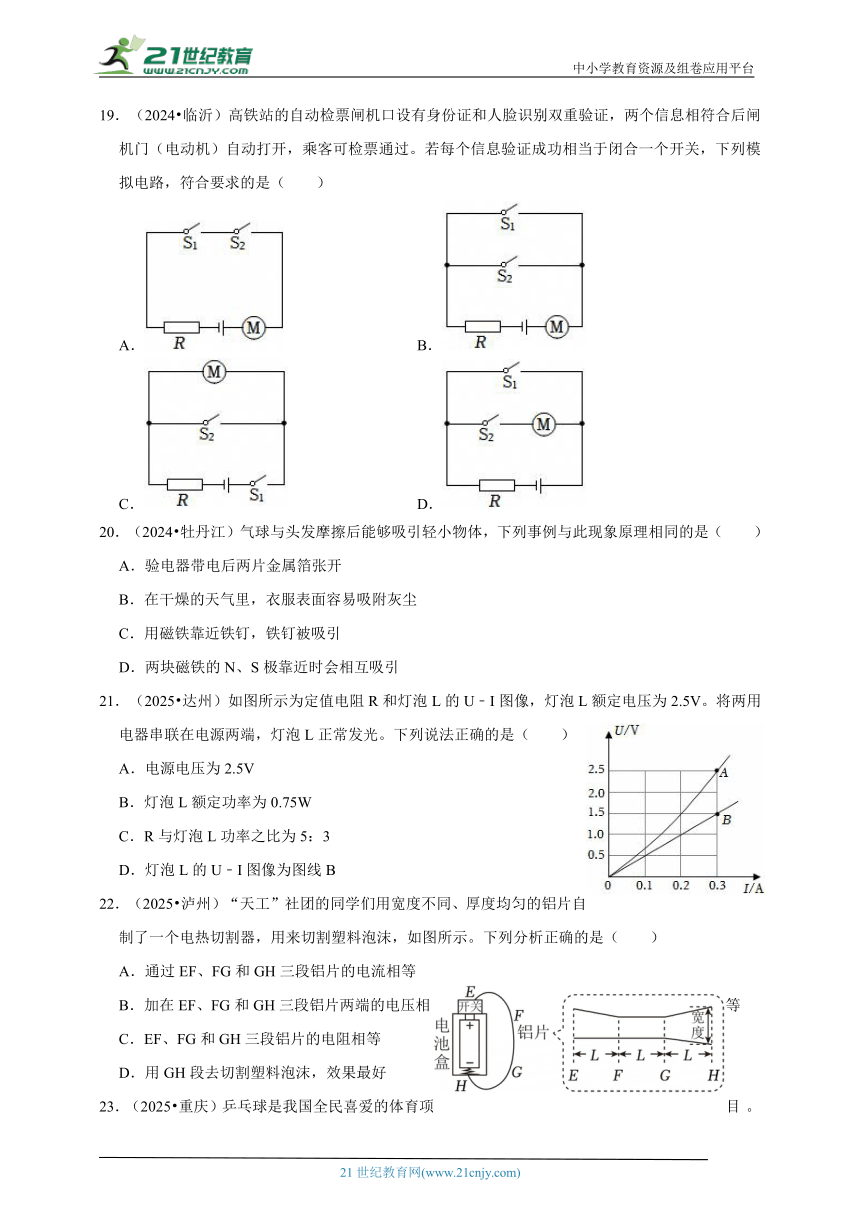

19．（2024 临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是（ ）
A． B．
C． D．
20．（2024 牡丹江）气球与头发摩擦后能够吸引轻小物体，下列事例与此现象原理相同的是（ ）
A．验电器带电后两片金属箔张开
B．在干燥的天气里，衣服表面容易吸附灰尘
C．用磁铁靠近铁钉，铁钉被吸引
D．两块磁铁的N、S极靠近时会相互吸引
21．（2025 达州）如图所示为定值电阻R和灯泡L的U﹣I图像，灯泡L额定电压为2.5V。将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A．电源电压为2.5V
B．灯泡L额定功率为0.75W
C．R与灯泡L功率之比为5：3
D．灯泡L的U﹣I图像为图线B
22．（2025 泸州）“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是（ ）
A．通过EF、FG和GH三段铝片的电流相等
B．加在EF、FG和GH三段铝片两端的电压相等
C．EF、FG和GH三段铝片的电阻相等
D．用GH段去切割塑料泡沫，效果最好
23．（2025 重庆）乒乓球是我国全民喜爱的体育项目。下列说法正确的是（ ）
A．球拍面上的橡胶是导体
B．乒乓球从桌上弹起上升过程重力势能减小
C．新球拍有橡胶味说明分子在不停地做无规则运动
D．乒乓球被击出后继续运动是因为受到惯性的作用
二．多选题（共1小题）
（多选）24．（2023 青岛）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变
三．填空题（共16小题）
25．（2024 菏泽）电脑屏幕上“粘”了一层灰尘。小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。这是利用了带电体 的性质；塑料尺是 （选填“导体”或“绝缘体”）。
26．（2023 福建）我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 （填“吸管”或“纸巾”）失去电子。
27．（2023 湖北）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
28．（2023 徐州）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径。实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
29．（2023 扬州）学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触点出现了明亮的电火花，是因为铅笔尖接触处的 ；若让电火花更亮些，方法是 ，原理是 。
30．（2024 呼伦贝尔）塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了 。饮料吸管和餐巾纸摩擦后，吸管带负电，说明摩擦过程中 （选填“吸管”或“餐巾纸”）失去电子。
31．（2023 常德）如图是两灯电流随电压变化的图象，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 V。
32．（2023 资阳）夜幕降临，装有自动照明系统的LED灯将城市照得灯火通明。这种LED灯是通过光电转换原理来供电的：白天，太阳能电池板将太阳能转化为电能，通过对蓄电池充电将电能转化为化学能储存起来；夜晚，蓄电池放电，将化学能转化为电能，让路灯实现照明功能；其中，光敏电阻的阻值随光照强度增大而减小，充放电电路的切换由电磁继电器自动实现。该照明系统的电路原理如图所示。②结合上述工作原理，电路原理图中方框内的电器元件是：① 、② 、③ 、④ （选填下列电器元件前的字母代号）。
A．电池 B．蓄电池 C．太阳能电池板 D．LED路灯
33．（2025 自贡）如图，闭合开关，条形磁铁S极受到 力。为增大条形磁铁和通电螺线管间的相互作用力，滑动变阻器的滑片P应向 滑动。
34．（2023 娄底）如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于 （选填“导体”或“绝缘体”）；报警时，工作电路中的 灯亮。
35．（2025 上海）如图所示的电路图，电源电压为U0且保持不变。现在将MN端分别与变阻器的ac端相连，闭合开关，向右移动滑片P时。
（1）若电路无故障，则电压表示数 。
（2）若移动滑片P时，至少有一个电表示数不为0，故障只存R1或R2上；请写出电压表的示数和电流表示数的变化情况以及对应的故障 。
36．（2023 镇江）物理综合实践小组调查了学校一周的用电情况，如图为两次记录的电能表示数，学校这一周消耗的电能为 kW h，调查得知，学校共有电功率为40W的日光灯600盏，它们之间是 联的，他们建议将这些灯更换为15W的节能护眼灯，若每盏灯每月工作90h，更换后，学校因该项目每月共节省电费 元。[电费单价为0.5元/（kW h）]
37．（2023 宿迁）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40～90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
38．（2025 眉山）甲、乙两根完全相同的电阻丝，将甲电阻丝剪去一半，电阻变为R1；将乙电阻丝从中间对折，电阻变为R2。然后将R1和R2串联到电路中，则通过R1的电流I1 （选填“大于”“等于”或“小于”）通过R2的电流I2，R1两端电压U1与R2两端电压U2之比U1：U2＝ 。
39．（2025 达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
40．（2025 烟台）实践小组为某水箱设计了一个监测水位的装置，图甲是其原理图，电流表的示数可显示水位高低，当示数为0.6A时表示水位达到预定值。电源电压恒定不变，R0为定值电阻，条状变阻器R的最大阻值为70Ω，浮子可带动连接导线的水平金属杆AP上下移动。给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2～0.6A，变阻器接入电路的阻值随水位的变化关系如图乙所示，则定值电阻R0的阻值为 Ω，水位预定值为 m。若水箱内部的底面积为0.5m2，当水位达到预定值时，水箱底部受到水的压力为 N。（g取10N/kg，ρ水＝1.0×103kg/m3）
四．作图题（共2小题）
41．（2023 济南）小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使用时发现：按键开关闭合时，照明灯发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。请画出小明家控制照明灯的电路图，并用虚线框框出按键开关内部的部分电路。
42．（2023 陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
五．简答题（共1小题）
43．（2023 吉林）干燥的季节！用塑料梳子梳头的过程中头发会越梳越蓬松。请用学过的物理知识解释该现象。
六．实验探究题（共12小题）
44．（2024 天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图1的电路连接完整；
（2）在某次实验时两电表的示数如图2所示，电压表的示数为 V，电流表的示数为 A；
（3）根据两个小组的实验数据，画出了定值电阻R1与R2的电流I与电压U关系图象，如图3所示。由图象可知R1 R2（选填“大于”“小于”或“等于”）。
45．（2025 广安）小华在实验室做电学实验的时候，看到一颗铁螺丝钉，他将导线绕在铁螺丝钉上设计了如图甲所示的电路。根据所学知识回答下列问题。
实验次数 电压U/V 电流I/A
1 2.4
2 3.6 0.3
3 5.0 0.4
（1）闭合开关，根据安培定则，在图甲括号中标出铁螺丝钉右端的极性（N或S）。
（2）他将滑动变阻器滑片向左移动，发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁性变 。
（3）他取下铁螺丝钉，使导线伸直，用该电路测量定值电阻的阻值。他按照正确步骤进行了3次实验，记录数据如表格所示，第1次的实验中，电流表的示数如图乙为 A。
（4）根据表格数据，测得定值电阻的阻值为 Ω（结果保留1位小数）。
46．（2024 湖北）某小组想测量标有“2.5V 0.3A”的小灯泡在不同工作状态下的电阻，设计了如图甲所示实验电路，电源电压不变。
（1）请用笔画线表示导线将图甲中实物电路连接完整。
（2）移动滑动变阻器的滑片至最 端后闭合开关，使电路中的电流在开始测量时最小。向另一端移动滑片，观察到小灯泡在电压达到0.42V时开始发光，此时电流表示数如图乙，读数为 A。
（3）根据实验数据绘制U﹣I图像如图丙，小灯泡未发光时电阻可能为 。
A.0Ω B.3.1Ω C.3.5Ω D.8.3Ω
（4）随着电流增大，滑动变阻器两端的电压 ，小灯泡的电阻 ，整个电路中的电阻 。（填“增大”“减小”或“不变”）
47．（2024 绥化）如图甲是“探究并联电路的电流规律”实验装置。
实验次数 L1两端电压U1/V L2两端电压U2/V L1、L2两端电压U/V
1 1.3 1.5 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
（1）连接电路时应 开关。
（2）如图甲，电流表测量的是灯泡 的电流，实验中L1和L2应该选择规格 （选填“相同”或“不同”）的灯泡。
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯L1和L2均不亮，电压表示数接近电源电压，故障原因可能是 。（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如上表所示。由此可得出串联电路的电压规律： 。（用U、U1、U2写表达式即可）
48．（2023 菏泽）实验室有一只标有“2.5V”字样的灯泡，额定功率模糊不清。现欲测量其在不同电压U下的功率P，并作出灯泡的P﹣U2关系图线。
（1）除被测灯泡、电源、滑动变阻器、开关、导线外，实验中还需要用到的两个器材是 、 ；
（2）请把测量电路的实验原理图甲补充完整；
（3）开关闭合前，滑动变阻器的滑动触头应置于 端；
（4）某同学作出灯泡的P﹣U2图线如图乙所示，则该灯泡的额定功率为 W，正常发光时的电阻为 Ω。
49．（2023 陕西）小明同学在“测量定值电阻的阻值”实验中，电路图如图﹣1所示，请回答以下问题。
（1）连接电路时，开关应处于 状态。闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（2）闭合开关S，电压表有示数，电流表指针向零刻度线左侧偏转，该故障的原因可能是 。
（3）排除故障后，闭合开关S，调节滑动变阻器滑片P，当电压表的示数为2.5V时，电流表示数如图﹣2所示，则电阻R的阻值为 Ω。小明进行了多次测量，计算出R的阻值的平均值，目的是 （选填“减小误差”或“寻找普遍规律”）。
（4）小明要进一步测量长度为100cm的镍铬合金丝MN的阻值，器材如图﹣3所示。其中导线只有7根，且长度均为30cm。请根据实际操作需要，用笔画线代替剩余2根导线，在图﹣3中将实物电路示意图补充完整（实物图中导线及电阻丝长度未按照比例绘制）。要求：导线两端只能接在各电路元件的接线柱上。
50．（2023 恩施州）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。
51．（2024 陕西）在“探究串联电路电压的特点”实验中：
实验次数 U1/V U2/V U/V
1 1.6 1.0 2.6
2 1.3 1.3 2.6
3 1.4 1.2 2.6
（1）将电压表接入电路前，观察到指针位置如图﹣1所示，为保证测量结果准确，接下来应进行的操作是 。
（2）实验电路如图﹣2所示，请用笔画线代替导线将电路连接完整，使电压表测量小灯泡L1两端的电压。
（3）用电压表分别测出小灯泡L1两端的电压U1，L2两端的电压U2，L1和L2两端的总电压U。换用不同规格的小灯泡多次实验，记录实验数据，如表所示。分析数据可知，串联电路两端的总电压与各部分电路两端的电压的关系为 （用本题中给出的字母写出关系式）。换用不同规格的小灯泡多次实验的目的是 。
52．（2025 苏州）小明用电压为6V的电源、定值电阻R1、电压表、电流表、最大阻值为20Ω的滑动变阻器R2、开关等器材，探究导体中的电流与导体两端电压的关系。
（1）根据图甲所示电路图，将图乙的实物图连接完整；
（2）电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为6V。电路中仅有一处故障，则故障可能是 ；
（3）排除故障后继续实验，小明的实验数据如表：
实验序号 1 2 3 4 5
电压/V 1.5 2.5 3.5 4.5 5.5
电流/A 0.15 0.25 0.35 0.45 0.54
老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是 ；
（4）通过实验得出初步结论： 时，导体中的电流与导体两端的电压成正比。
53．（2025 绥化）实验室有一个标识不清的定值电阻，同学们设计了如下实验进行测量。
（1）实物电路如图甲所示，电源为两节新干电池，请用笔画线代替导线将电路连接完整（导线不得交叉）。
（2）连接电路时，开关应处于 状态，滑动变阻器的滑片P应滑动到 （选填“A”或“B”）端。闭合开关，电压表的示数接近电源电压，电流表几乎无示数。经检查，电流表及各连接处均完好，则电路故障是 。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片P，使电压表的示数为2.4V，电流表的示数如图乙所示，则电阻R的阻值为 Ω。有同学把此次数据作为本实验的最终结果，请你对此作出评价或建议： 。
54．（2025 河南）某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。
（1）请用笔画线表示导线，将图1甲中的电路连接完整。
（2）正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于 （填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是 。
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图1乙所示，为 A，此时小灯泡的电阻为 Ω（计算结果保留一位小数）。
（4）经过多次实验，测量并记录多组数据，得到小灯泡的I﹣U图像如图2所示，该图像不是一条直线，其原因是 。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图2大致画出了滑动变阻器的I﹣U图像。图3为三位同学画出的图像，其中正确的是 （填“A”“B”或“C”），你判断的理由是 。
55．（2023 天津）小明要测出一个电压约为30V的电源电压（电压保持不变），手边可供选用的器材如下：待测电源；一块电压表（量程0～15V）；一块电流表（量程0～0.6A）；两个阻值已知的电阻，分别为R1（20Ω）和R2（40Ω）；一个开关及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电源电压的表达式（用已知量和测量量表示）。
七．综合应用题（共5小题）
56．（2024 齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的。
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
57．（2024 通辽）2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，电源电压12V保持不变，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体位于真空室中，舱体不漏气时，舱体内气压为1.0×105Pa。求：
（1）舱体不漏气时，R0两端的电压；
（2）舱体不漏气时，电路工作10min消耗的电能；
（3）电压表示数为8V时，舱体内的气压值。
58．（2023 兰州）如图所示的电路中，电源电压保持不变，滑动变阻器R上标有“20Ω 1A”的字样，电压表的量程为0～3V，灯泡L1和L2上分别标有“2V 0.8W”和“2.5V 1.25W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器R的滑片P，当电压表的示数为2V时，灯泡L2恰好正常发光。
（1）请根据实物图画出开关S、S1断开状态下的电路图；
（2）求电源电压；
（3）当开关S、S1闭合时，在确保电路安全的情况下，求滑动变阻器R接入电路的阻值范围；
（4）只闭合开关S时，计算电路在1min内最多消耗的电能。
59．（2025 虹口区一模）在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω”字样。闭合开关S，电流表的示数为0.4安，电流表、电压表的表盘如图（b）（c）所示。
①求R1两端的电压U1。
②移动滑片P，在电路安全工作的前提下，电压表的最大示数为10伏，最小示数为2伏。求：
（a）电源电压U。
（b）允许通过滑动变阻器的最大电流。
60．（2024 淮安）阅读短文，回答问题。
常温超导
1911年，荷兰物理学家昂内斯发现，水银的电阻率（表示单位长度单位横截面积的某种材料的电阻）并不像预料的那样随温度降低逐渐减小，而是当温度降到﹣269℃附近时，电阻率突然减小到无法测量，后来他又发现许多金属和合金都具有与水银相似的低温下失去电阻的特性，这种现象叫作超导现象。这种超导现象一直需要在超低温下才能观察到。
2020年10月14日，罗切斯特大学研究人员首次在高达15℃的温度下，观察到常温超导现象。但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强下实现的，这是和地心处压强相当的超高压条件。
如果把超导材料应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
（1）通过本文的描述，“电阻率”是描述材料 （填“导电性能”或“导热性能”）的物理量。
（2）当温度降到﹣269℃时，水银的内能 （填“等于”或“不等于”）零。
（3）设想一下，如果“常温常压超导”进入工业化，请你列举一个应用实例： 。
专题13 电路、电流、电压、电阻
参考答案与试题解析
一．选择题（共23小题）
题号 1 2 3 4 5 6 7 8 9 10 11
答案 A B C C A D B C D D B
题号 12 13 14 15 16 17 18 19 20 21 22
答案 B C C D C B D A B B A
题号 23
答案 C
二．多选题（共1小题）
题号 24
答案 ACD
一．选择题（共23小题）
1．【考点】物理常识．版权所有
【专题】应用题；电流和电路；电压和电阻；功、功率、机械效率；应用能力．
【解答】A、电阻的基本单位是欧姆，故A符合题意；
B、电压的基本单位是伏特，故B不符合题意；
C、电功的基本单位是焦耳，故C不符合题意；
D、电流的基本单位是安培，故D不符合题意。
故选：A。
2．【考点】半导体的特点．版权所有
【专题】电流和电路；理解能力．
【解答】发光二极管是由半导体材料制成的，故ACD错误，B正确。
故选：B。
3．【考点】常见的导体与绝缘体．版权所有
【专题】电流和电路；理解能力．
【解答】A、自行车橡胶轮胎不容易导电，属于绝缘体，故A不符合题意；
B、陶瓷碗不容易导电，属于绝缘体，故B不符合题意；
C、金属扳手容易导电，属于导体，故C符合题意；
D、塑料三角板不容易导电，属于绝缘体，故D不符合题意。
故选：C。
4．【考点】生活中的串、并联电路．版权所有
【专题】电流和电路．
【解答】
A、无论开关断开还是闭合，灯泡都发光。不符合题意；
B、无论开关断开还是闭合，灯泡都发光。不符合题意；
C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光。符合题意；
D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路。不符合题意。
故选：C。
5．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】防静电服面料中掺入的材料能导走身上静电，说明掺入的材料容易导电，属于导体；通常情况下，金属容易导电，属于导体，玻璃、橡胶和陶瓷不容易导电，属于绝缘体，故A正确，BCD错误。
故选：A。
6．【考点】发电机的原理；摩擦起电的实质；常见的导体与绝缘体；电流的磁效应．版权所有
【专题】电流和电路；电动机、磁生电；理解能力．
【解答】A.摩擦起电的本质是电子的转移，而不是创造了电荷，A错误；
B.玻璃、塑料是绝缘体，食盐水是导体，B错误；
C.通电导线周围一定存在磁场，C错误；
D.发电机的工作原理是电磁感应现象，D正确。
故选：D。
7．【考点】物体带电情况的判断．版权所有
【专题】电流和电路；理解能力．
【解答】已知丙带负电，由图可知，乙、丙相互吸引，则乙带正电或不带电；甲、乙相互排斥，则甲、乙均带电且带同种电荷。综上可知，甲一定带正电，B正确。
故选：B。
8．【考点】验电器的原理；电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】被丝绸摩擦过的玻璃棒带正电，用带正电的玻璃棒接触验电器的金属球，金属球和验电器的两片金属箔都带正电，由于同种电荷互相排斥，验电器的两片金属箔张开；一般情况下验电器不能够检验出带电体所带电荷的电性，如果已知验电器所带电荷的电性，用该验电器去检验另一个带电体，可以根据两片金属箔张开角度的变化判断另一个带电体所带的电性（如果是同种电荷，金属箔张开角度变大，如果是异种电荷，金属箔张开角度变小），故ABD错误，C正确。
故选：C。
9．【考点】判断电流表测量的对象；电流表的量程．版权所有
【专题】实验题；电流和电路；实验基本能力．
【解答】由图可知，R1和R2并联，测量了电阻R1的电流为0.3A，根据欧姆定律可知，电阻R1两端的电压为：
U1＝I1R1＝0.3A×10Ω＝3V，
根据并联电路电压特点，U2＝U1＝3V，则通过电阻R2的电流为：
I20.15A，
干路电流为：
I＝I1+I2＝0.3A+0.15A＝0.45A＜0.6A，
在“探究并联电路电流特点”的活动中，需分别用电流表测出各支路和干路电流，
因此做法正确的是：使用“0～0.6A”量程，分别测量R2支路和干路的电流，故ABC错误，D正确。
故选：D。
10．【考点】电压表的使用方法；串联和并联的概念与辨析．版权所有
【专题】电流和电路；电压和电阻；应用能力．
【解答】AB、分析电路图可知，同时闭合开关S1和S2时，两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2；电流表测量干路电流，电压表测量电源电压，因为是并联电路，所以电压表也能测量灯L2的电压，故AB错误；
C、断开S2后，灯L2支路断开，电流表的示数变小，故C错误；
D、将开关S1和S2都闭合，两灯均正常发光，且两灯两端的电压相等，所以两灯的额定电压一定相同，故D正确。
故选：D。
11．【考点】电阻大小与导线长度、横截面积、材料之间的关系；焦耳定律的应用；串联电路中的电流规律．版权所有
【专题】应用题；电流和电路；电压和电阻；电与热、生活用电；应用能力．
【解答】A、AB和CD段锡纸串联电路中，由于串联电路中的电流处处相等，所以通过AB和CD段的电流相等，故A错误；
BD、在材料和长度相同时，导体的横截面积越小，电阻越大，由图知，AB段的横截面积小于CD段的横截面积，所以AB段的电阻大于CD段的电阻，根据Q＝I2Rt可知，在电流和通电时间一定时，AB段产生的热量多，温度高，先着火，故B正确，D错误；
C、AB段的电阻大于CD段的电阻，根据串联电路的分压原理可知，AB段的电压大于CD段的电压，故C错误。
故选：B。
12．【考点】串联和并联的概念与辨析；信息与信息传递．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】由图知，两灯泡并联，开关S1控制灯泡L2，开关S2控制灯泡L1，
AB、挡板沿AA'固定，灯泡L1由开关S2控制，此时灯泡L1显示操控开关S2的人所发的信息，即两人在不透光挡板的两侧，故B正确，A错误；
CD、挡板沿BB'固定，虽然灯泡L2由开关S1控制，但此时两人都在挡板的同一侧进行操作和接收信息，不符合题意，故CD错误。
故选：B。
13．【考点】验电器的原理；导体与绝缘体的概念；电荷的定向移动形成电流；串联和并联的概念与辨析．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】A、电流是由电荷定向移动形成的，故A错误；
B、若通过两个灯泡的电流相等，可能是两灯串联，也可能是并联（两个完全相同的灯泡并联，通过的电流相同），故B错误；
C、飞机飞行时会因摩擦而带上静电，飞机轮胎用导电橡胶制作是为了在着陆时使机身积累的电荷流入大地，防止静电带来的危害，故C正确；
D、验电器的两片金属箔张开，是因为同种电荷会相互排斥，故D错误。
故选：C。
14．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】由图可知，闭合开关，两定值电阻串联，电压表V测量R2两端的电压，电流表A测量电路中的电流；已知工作一段时间后，电压表的示数由3V变为6V，则电压表测量的是电源电压，此时的故障可能为R2断路或R1短路；因电流表示数增大，说明电路是通路，则电路的故障是R1短路，故ABD错误，C正确。
故选：C。
15．【考点】电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的材料、长度和横截面积不变，温度升高，此时发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，说明导致其阻值变化的主要因素是温度，故ABC不符合题意、D符合题意。
故选：D。
16．【考点】并联电路中的电压规律；串联和并联的概念与辨析；并联电路中的电流规律．版权所有
【专题】电流和电路；电压和电阻；应用能力．
【解答】A、取下其中任意一个小灯泡，剩余两个小灯泡仍能发光，说明三个小灯泡之间互不影响，是并联关系，故A错误；
B、三个灯泡发光时，L1最亮，说明暗箱中的三个小灯泡规格不相同，故B错误；
C、并联电路中干路电流等于各支路电流之和，取下其中任意一个小灯泡，电流表示数变小，故C正确；
D、并联电路各支路两端电压相等，若用电压表分别测量三个小灯泡两端的电压，电压相等，故D错误。
故选：C。
17．【考点】用滑动变阻器改变小灯泡的亮度；滑动变阻器的使用．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）要求滑动变阻器的滑片P向左移动时灯泡变暗，滑动变阻器的滑片向左移时电阻变大，故滑动变阻器右下接线柱连入电路中。
故选：B。
18．【考点】欧姆定律的应用；动态电路的分析．版权所有
【专题】应用题；电流和电路；电压和电阻；欧姆定律；应用能力．
【解答】A、由图乙知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
B、定值电阻R0和湿敏电阻R串联，电压表测定值电阻R0两端的电压；空气湿度越大，湿敏电阻R的阻值越小，根据串联分压原理知，湿敏电阻R两端的电压减小，定值电阻R0两端的电压增大，即电压表示数增大，故B错误；
C、由图乙知，当空气湿度为40%时，湿敏电阻R的阻值为30Ω，根据串联分压原理得，
......①
U湿+U0＝6V......②
由①②解得，U湿＝3.6V，U0＝2.4V，电压表的示数为2.4V，故C错误；
D、根据欧姆定律得，R总40Ω，根据串联电路电阻的特点，R湿'＝R总﹣R0＝40Ω﹣20Ω＝20Ω，由图乙知，对应的湿度为50%，故D正确。
故选：D。
19．【考点】串并联电路的设计．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】根据题意可知，只有两个开关都闭合的情况下，闸机门自动打开，这说明两个开关相互影响，是串联的，然后与电动机和电阻R串联，故A正确，BCD错误。
故选：A。
20．【考点】验电器的原理；磁性和磁体；磁极间的相互作用；物体带电现象．版权所有
【专题】应用题；电流和电路；磁现象、电生磁；应用能力．
【解答】气球与头发摩擦后带电，带电体具有吸引轻小物体的性质；
A、验电器是利用同种电荷相互排斥的原理工作的，故A错误；
B、在干燥的天气里，衣服会因摩擦带电，因带电体具有吸引轻小物体的性质，所以衣服表面容易吸附灰尘，故B正确；
C、用磁铁靠近铁钉，铁钉被吸引，这是因为磁铁能吸引铁、钴、镍等金属物品，故C错误；
D、两块磁铁的N、S极靠近时会相互吸引，这是因为磁铁异名磁极相互吸引，故D错误。
故选：B。
21．【考点】电功率的比例计算；串联电路中的电流规律；运用串联电路中的电压规律计算；电阻和灯泡的伏安特性曲线；电功率P＝UI的简单计算．版权所有
【专题】应用题；电压和电阻；电能和电功率；实验基本能力．
【解答】AD、定值电阻R的电流随电压的变化关系为一过原点的直线，R的U﹣I图像为B，灯泡L的U﹣I图像为A；灯泡L额定电压为2.5V，可知正常发光时的电流为0.3A，将两用电器串联在电源两端，串联电路各处的电流都相等，灯泡L正常发光，R的电压为1.5V，根据串联电路的规律
U＝1.5V+2.5V＝4V
故AD错误；
B、灯泡L额定功率为
PL＝ULIL＝2.5V×0.3A＝0.75W
故B正确；
C、串联电路各处的电流都相等，根据P＝UI可知，在电流不变时，电功率与电压成正比，故R与灯泡L功率之比为：
1.5V：2.5V＝3：5
故C错误。
故选：B。
22．【考点】欧姆定律的简单计算；串联电路中的电流规律；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；欧姆定律；压强、液体的压强；应用能力．
【解答】A、由图可知，过EF、FG和GH三段铝片串联在电路中，根据串联电路的特点可知，通过EF、FG和GH三段铝片的电流相等，故A正确；
B、EF、FG和GH三段铝片的材料、长度相同，根据导体电阻的影响因素可知，EF、FG和GH三段铝片的横截面积不同，所以EF、FG和GH三段铝片的电阻不相等，故B错误；
C、通过EF、FG和GH三段铝片的电流相等，根据欧姆定律可知，由于EF、FG和GH三段铝片的电阻不相等，所以加在EF、FG和GH三段铝片两端的电压不相等，故C错误；
D、FG的横截面积最小，根据导体电阻的影响因素可知，FG的阻值最大，而EF、FG和GH三段铝片通过的电流相等，根据焦耳定律Q＝I2Rt可知，电流通过FG产生的热量最多，切割塑料泡沫的效果最好，故D错误。
故选：A。
23．【考点】运用惯性判断物体的运动；重力势能大小与高度的关系；分子的热运动；半导体的特点．版权所有
【专题】电压和电阻；运动和力；机械能及其转化；应用能力．
【解答】A、球拍面上的橡胶是绝缘体，不是导体，故A错误。
B、乒乓球从桌上弹起上升过程中，质量不变，高度增加，重力势能增大，故B错误。
C、新球拍有橡胶味，是因为橡胶分子在不停地做无规则运动，扩散到空气中，使人能闻到橡胶味，故C正确。
D、乒乓球被击出后继续运动是因为乒乓球具有惯性，而不能说受到惯性的作用，惯性是物体的一种属性，不是力，故D错误。
故选：C。
二．多选题（共1小题）
24．【考点】开关在串并联电路中的作用；判断电流表测量的对象；判断电压表测量的对象．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】AB、只闭合S1，电路为只有L1的简单电路，电流表测电路中的电流，电压表测L1两端的电压，即电源电压，故A正确，B错误；
CD、先闭合S1，电路为只有L1的简单电路，电流表测电路中的电流，电压表测电源电压；再闭合S2，两灯泡并联，电流表测通过L1的电流，电压表测电源电压，根据并联电路电压特点可知，L1两端电压不变，因此通过L1的电流大小不变，即电流表示数不变，所以L1的亮度不变，电流表和电压表的示数均不变，故CD正确。
故选：ACD。
三．填空题（共16小题）
25．【考点】物体带电现象；常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用塑料尺在头发上快速摩擦了几下，塑料尺因摩擦会带电，带电体具有吸引轻小物体的性质，因此靠近电脑屏幕，灰尘就被吸下来；
塑料尺一般情况下不容易导电，属于绝缘体。
故答案为：具有吸引轻小物体；绝缘体。
26．【考点】摩擦起电的实质．版权所有
【专题】电流和电路；理解能力．
【解答】摩擦后的琥珀能吸引干草屑，说明琥珀带了电，或者说带了电荷；吸管和纸巾摩擦后，吸管带负电，则纸巾带正电，说明摩擦过程中纸巾失去电子。
故答案为：电；纸巾。
27．【考点】二极管；半导体的特点．版权所有
【专题】应用题；电流和电路；粒子与宇宙、材料世界；应用能力．
【解答】水果能提供电能，在电路中相当于电源；发光二极管主要由半导体材料制成；如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点，说明熄灭的二极管与其它二极管是并联的。
故答案为：电源；半导体；并联。
28．【考点】电路的基本组成．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
因实验用的导线电阻非常小，甚至可以忽略，故实验室所用导线的材料通常是铜；
用导线直接将电源两极连接起来的电路叫电源短路；电源短路时，电路中有强大的电流通过，可能烧毁电源和导线，甚至引起火灾，因此绝对不允许发生电源短路。
故答案为：开关；铜；短路。
29．【考点】焦耳定律的简单计算；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】应用题；电压和电阻；电与热、生活用电；应用能力．
【解答】由于削尖的铅笔芯横截面积较小，相同长度时，电阻较大，根据焦耳定律Q＝I2Rt可知，电流和通电时间不变时，电阻越大，产生的热量越多，所以接上9V的电源，接触点出现了明亮的电火花；
若让电火花更亮些，应在相同时间内使笔尖放出更多的热量，因此可以增大电源的电压来增大电流，或者把铅笔尖削的更尖些来增大电阻，实验原理是焦耳定律即Q＝I2Rt。
故答案为：电阻较大；增大电源的电压；Q＝I2Rt。
30．【考点】摩擦起电的实质；物体带电现象．版权所有
【专题】电流和电路；应用能力．
【解答】带电体具有吸附轻小物体的性质，塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了电荷；摩擦起电的实质是电子发生了转移，吸管带负电是因为得到了电子，故摩擦过程中餐巾纸失去电子。
故答案为：电荷；餐巾纸。
31．【考点】欧姆定律的应用；运用并联电路中的电流规律计算．版权所有
【专题】电流和电路；分析、综合能力．
【解答】两灯并联后，电源电压最大等于灯的额定电压即为6V，由图象可知甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，根据并联电路电流的特点得：干路电流最大值I＝I甲+I乙＝1.0A+0.5A＝1.5A；
两灯串联后，由图象可知，甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，所以在保证电路安全的情况下，电路中的最大电流为I乙＝0.5A，根据串联电路电流的特点得I甲＝0.5A，再由图象可知，U甲＝2V，U乙＝6V，由串联电路电压的特点得U＝U甲+U乙＝2V+6V＝8V。
故答案为：1.5；8。
32．【考点】太阳能的利用；太阳能的转化．版权所有
【专题】应用题；电流和电路；磁现象、电生磁；应用能力．
【解答】在控制电路中，由电池提供电能，因此①为电池，故选：A；
光敏电阻的阻值随光照强度增大而减小，说明白天电路中电流大，电磁铁吸引衔铁，动触点D与静触点G、H接触，蓄电池充电，因此④为太阳能电池板，故选：C；③为蓄电池，故选：B；
夜间电磁铁磁性减小，不吸引衔铁，衔铁在左侧弹簧的作用下被拉起，动触点D与静触点E、F接触，蓄电池放电，将化学能转化为电能，让路灯实现照明功能，因此②为LED路灯，故选：D。
故答案为：A；D；B；C。
33．【考点】影响电磁铁磁性强弱的因素；磁极间的相互作用；利用安培定则判断磁极．版权所有
【专题】电压和电阻；磁现象、电生磁；应用能力．
【解答】由图可知，电流由螺线管的右端流入，由安培定则可知，螺线管右侧为N极，左侧是S极，由同名磁极相互排斥可知，条形磁铁S极受到斥力；
为增大条形磁铁和通电螺线管间的相互作用力，应增大螺线管的磁场，即电流中的电流变大，滑动变阻器接入电路的电阻变小，故滑片应该向左移动。
故答案为：斥；左。
34．【考点】电磁继电器的构造与原理；常见的导体与绝缘体．版权所有
【专题】应用题；电压和电阻；磁现象、电生磁；应用能力．
【解答】当温度计的水银柱上升到90℃时，由于水银是导体，控制电路接通，电磁铁有磁性，将衔铁吸下，报警电路接通，电铃响，红灯亮，起到报警作用，此时绿灯无电流通过，绿灯不亮。
故答案为：导体；红。
35．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】电压和电阻；分析、综合能力．
【解答】（1）现在将MN端分别与变阻器的ac端相连，由电路图可知，滑动变阻器和R1串联，电压表测滑动变阻器两端电压；闭合开关，向右移动滑片P时，滑动变阻器阻值变小，根据串联分压原理可知，滑动变阻器两端电压变小，即电压表示数变小；
（2）若移动滑片P时，至少有一个电表示数不为0，
（1）电压表的示数不为零，说明电路中的故障可能是电阻R1短路，此时电流表有示数；
也可能是滑动变阻器R2断路，此时电流表示数为零；
若电流表的示数不为零，说明电路中的故障可能是R2短路，电压表示数为零；
故答案为：（1）变小；（1）电压表示数不为零，电流表示数为零，滑动变阻器R2断路；若电流表示数不为零，电压表示数等于电源电压，R1短路；电流表示数不为零，电压表示数为零，可能是R2短路。
36．【考点】电能表的计算；串联和并联的概念与辨析；电能表的读数．版权所有
【专题】应用题；电流和电路；电能和电功率；应用能力．
【解答】周一早晨电能表示数：W1＝52023.6kW h，周末电能表示数：W2＝57023.6kW h；
则本周用电：W′＝W2﹣W1＝57023.6kW h﹣52023.6kW h＝5000kW h；
学校的电灯工作的时候互不影响，所以它们是并联的；
日光灯比节能护眼灯多消耗的电功率为：ΔP＝（40W﹣15W）×600＝15000W＝15kW，
则日光灯比节能护眼灯多消耗的电能为：ΔW＝ΔPt＝15kW×90h＝1350kW h，
而电费的单价为：0.5元/kW h，
故白炽灯比节能灯多交的电费为：1350kW h×0.5元/kW h＝675元。
故答案为：5000；并；675。
37．【考点】电功率的综合计算；电路的三种状态．版权所有
【专题】应用题；电流和电路；电能和电功率；应用能力．
【解答】（1）吸顶灯是由21颗相同的LED灯珠串联组成，所有灯珠不亮，说明电路中没有电流通过，根据串联电路中各用电器工作时相互影响可知，可能是AB间的LED灯珠发生了断路；
（2）电源模块输出的电压U可在40～90V范围内变化，从而使输出电流恒定为0.3A；所以AB两点一个灯珠坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光；
单个LED灯珠的额定电压为3.3V，AB间的LED灯珠被短路后，20个灯珠串联接入电路中，
由串联电路的电压特点可知，电源模块的输出电压：U＝20U额＝20×3.3V＝66V，
吸顶灯输出电流恒定为0.3A，故此时吸顶灯的功率为：P＝UI＝66V×0.3A＝19.8W。
故答案为：（1）断路；（2）能；19.8。
38．【考点】串并联的比例计算；串联电路中的电流规律；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；欧姆定律；应用能力．
【解答】甲、乙两根完全相同的导线，将甲电阻丝剪去一半，电阻变为R1；将乙导线从中间对折接入，电阻变为R2，由对折后长度变为原来的一半，横截面积变成原来的2倍，所以R1：R2＝2：1；
把R1、R2串联在电路中时，根据串联电路的电流特点可知通过R1的电流I1等于通过R2的电流I2，根据串联电路的分压作用知R1、R2的两端的电压U1：U2＝R1：R2＝2：1。
故答案为：等于；2：1。
39．【考点】电阻箱；常见电压的大小．版权所有
【专题】电压和电阻；分析、综合能力．
【解答】一节新干电池的电压是1.5V；
电阻箱的示数：R＝2×1000Ω+0×100Ω+9×10Ω+6×1Ω＝2096Ω。
故答案为：1.5；2096。
40．【考点】欧姆定律的应用；根据F＝ps求压力大小；液体压强的公式及计算．版权所有
【专题】计算题；推理法；图析法；电压和电阻；欧姆定律；压强、液体的压强；分析、综合能力．
【解答】（1）由图甲可知，定值电阻与变阻器串联接入电路，电压表测R0两端的电压，电流表测通过电路的电流；
由题知，给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2～0.6A，此过程中浮子上浮，金属杆AP上移，变阻器接入电路的电阻减小，总电阻减小，由欧姆定律可知电路中电流增大，由U＝IR可知定值电阻R0两端的电压也增大，即电压表示数增大，
所以，当水位达到预定值时，电压表的示数为12V，电流表的示数为0.6A，
根据欧姆定律可得定值电阻R0的阻值：
R020Ω；
（2）当金属杆AP在最下端时，变阻器接入电路的电阻最大，总电阻最大，由欧姆定律可知此时电路中电流最小，由题意可知I小＝0.2A，
根据欧姆定律和电阻的串联可得电源电压：U＝I小（R滑大+R0）＝0.2A×（70Ω+20Ω）＝18V；
当水位达到预定值时，电路中电流最大，由题意可知I大＝0.6A，
此时电路的总电阻为：R总小30Ω，
由串联电路的电阻规律可得变阻器接入电路的最小电阻为：R滑小＝R总小﹣R0＝30Ω﹣20Ω＝10Ω；
由乙图可知，变阻器接入电路的阻值与水位成一次函数关系，设R＝kh+b，且h＝20cm时，R＝70Ω，h＝90cm时，R＝0Ω，
则可得：70Ω＝20cm×k+b﹣﹣﹣﹣①，0Ω＝90cm×k+b﹣﹣﹣﹣②，
两式联立可得：k＝﹣1Ω/cm，b＝90Ω，
则：R＝﹣1Ω/cm×h+90Ω，
所以，警戒水位：h大80cm＝0.8m；
（3）当水位达到预定值时，水箱底部受到水的压强：p＝ρ水gh大＝1×103kg/m3×10N/kg×0.8m＝8×103Pa；
根据p可得水箱底部受到水的压力：F＝pS＝8×103Pa×0.5m2＝4×103N。
故答案为：20；0.8；4×103。
四．作图题（共2小题）
41．【考点】串并联电路的设计；应用欧姆定律设计电路图．版权所有
【专题】作图题；设计与制作题；电流和电路；应用能力．
【解答】如果照明灯和指示灯并联，且开关在某一支路上，只控制一个灯，所以无论开关是否闭合，都不影响另一个灯，显然不符合要求；如果开关在干路上，则两个灯同时亮同时灭，同样不符合要求；如果两个灯串联，并且开关与指示灯并联，当开关闭合时，指示灯被短路，照明灯单独连入电路，正常发光；当开关断开时，指示灯和照明灯串联接入电路，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯不发光，此时照明灯不亮，指示发出微光，符合要求；为了保证用电安全，开关应接在火线上，则电路图如图所示：
。
故答案为：
。
42．【考点】应用欧姆定律设计电路图．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：
五．简答题（共1小题）
43．【考点】电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】答：用塑料梳子梳头发，由于摩擦使梳子和头发带电，且带异种电荷；头发越梳越蓬松，是因为头发带同种电荷相互排斥。
六．实验探究题（共12小题）
44．【考点】探究电流与电压的关系．版权所有
【专题】实验题；电流和电路；分析、综合能力；实验基本能力．
【解答】
（1）图1中两个电表还未接入电路，在该实验中，电压表应与电阻R并联，电流表应串联在电路中，因电源为两节干电池串联（电源电压约为3V），且电路中电流不大，所以两个电表都应选择小量程（或者由图2可知两个电表都应选择小量程），且连接电表时都应注意电流从正接线柱流入、从负接线柱流出，如下图所示：
（2）由图2可知，电压表的量程为0～3V，分度值为0.1V，则电压表的示数为2.6V；电流表的量程为0～0.6A，分度值为0.02A，则电流表的示数为0.26A；
（3）由图3可知，当R1和R2的电压相同时，通过R2的电流较小，说明其对电流的阻碍作用较大，则R2的电阻较大，即R1＜R2。
故答案为：（1）图见解答；（2）2.6；0.26；（3）小于。
45．【考点】影响电磁铁磁性强弱的因素；欧姆定律的简单计算；利用安培定则判断磁极．版权所有
【专题】电压和电阻；欧姆定律；磁现象、电生磁；应用能力．
【解答】（1）电流由螺线管的右端流入，左端流出，由安培定则可知，铁螺丝钉右端是N极，如图所示：
（2）发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁力变大，磁性变强；
（3）由图乙可知，电流表使用的量程是0～0.6A，分度值为0.02A，示数为0.2A；
（4）由表中数据可知，三次测量的电阻值分别为：
R112Ω；
R212Ω；
R112.5Ω；
则测得定值电阻的阻值为：R12.2Ω。
故答案为：（1）见解析；（2）强；（3）0.2；（4）12.5。
46．【考点】伏安法测电阻．版权所有
【专题】实验题；电流和电路；电压和电阻；欧姆定律；应用能力．
【解答】（1）滑动变阻器按采用一上一下方式接入电路中，电路连接如图所示：；
（2）在闭合开关前，应将滑动变阻器的滑片移动到最大阻值处，即最左端；由图乙可知，该电流表所选量程为0～0.6A，分度值为0.02A，故读数为0.12A；
（3）由图丙可知，当电压表示数为U1＝0.3V时，电流表示数为I1＝0.1A，此时灯泡的电阻RL13Ω；
当电压表示数为U2＝1V时，电流表示数为I2＝0.2A，此时灯泡的电阻RL25Ω；
由此可知，小灯泡的电阻随着电压（或电流）的升高而变大；
小灯泡开始发光时的电阻RL3.5Ω，所以小灯泡未发光时电阻小于3.5Ω，故选B；
（4）由欧姆定律可知，电压不变，电路中的电流增大，是因为电路中的电阻减小；当电流增大时，小灯泡的电压也会增大，则小灯泡的电阻会随着增大，根据串联电路电压关系可知，滑动变阻器两端的电压会减小。
故答案为：（1）；（2）左：0.12（3）B（4）减小；增大；减小。
47．【考点】探究并联电路中干路电流与各支路电流的关系．版权所有
【专题】实验题；电流和电路；电压和电阻；实验基本能力．
【解答】（1）为了保护电路，连接电路时应断开开关；
（2）由图甲可知，电流表与灯L1串联，故电流表测量的是灯泡L1的电流；为使探究得出的结论具有普遍意义，L1、L2应该选择规格不同的灯泡；
（3）闭合开关，发现灯L1和L2均不亮，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障原因可能是灯L1断路；
（4）由表中数据可知，忽略误差不计，L1、L2两端电压U等于L1两端电压U1与L2两端电压U2之和，即U＝U1+U2。
故答案为：（1）断开；（2）L1；不同；（3）灯L1断路；（4）U＝U1+U2。
48．【考点】伏安法测量小灯泡的电功率．版权所有
【专题】实验题；电流和电路；电压和电阻；电能和电功率；应用能力；分析、综合能力；实验基本能力．
【解答】（1）由本实验目的和原理（P＝UI）知，实验中还需要用到的两个器材是电流表、电压表；
（2）电压表与灯泡并联，电流表串联在电路中，如下图所示：
（3）为保护电路，由图甲所示电路图可知，闭合开关前，滑片要置于A端；
（4）灯泡的额定电压为“2.5V”，U2＝（2.5V）2＝6.25V2，由图乙得出灯泡的额定功率为0.9W，
灯泡正常发光时的电阻为：R6.9Ω。
故答案为：（1）电流表；电压表；（2）见解答图；（3）A；（4）0.9；6.9。
49．【考点】伏安法测电阻．版权所有
【专题】实验题；电流和电路；电压和电阻；欧姆定律；分析、综合能力；实验基本能力；科学探究能力．
【解答】（1）为了保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于最大值B端；
（2）开关闭合后，发现电压表有示数，电流表指针在零刻度线左端，其原因是电流表正负接线柱接反了；
（3）由图﹣2可知，电流表量程为0～0.6A，其分度值为0.02A，示数为0.5A，由I得，R的阻值为：R5Ω；
此实验要多次测量电阻值，最后求电阻值的平均值，其目的是减小误差；
（4）要测量长度为100cm的镍铬合金丝MN的阻值，原理是R，电压表应测MN的电压，则电压表应与MN并联；实验中导线只有7根，且长度均为30cm，导线已经用去5根剩余2根，由于导线长度不够电压表不能直接接MN的两端，所以将电压表与滑动变阻器并联，测出滑动变阻器两端电压，再根据串联分压原理求出MN两端的电压，量程选小量程，电路连接如下图：
故答案为：（1）断开；B；（2）电流表正负接线柱接反了；（3）5；减小误差；（4）见解答图。
50．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】（1）闭合开关后灯不亮，说明电路可能断路或短路或灯泡实际功率太小，为判断电路是否正常，应首先进行的操作是向左移动滑动变阻器的滑片，观察灯是否发光；
（2）如果在反复调节后灯仍不亮，若检查发现只有灯和变阻器可能出现故障；观察电表，若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路；若电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；若电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路。
故答案为：（1）左移动滑动变阻器的滑片；灯是否发光；（2）若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路（或电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；或电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路）。
51．【考点】探究串联电路中的电压规律．版权所有
【专题】实验题；电压和电阻；实验基本能力．
【解答】（1）将电压表接入电路前，观察到指针位置如图﹣1所示，即电压表指针没有与零刻度线对齐，故为保证测量结果准确，接下来应进行的操作是对电压表进行调零；
（2）由实物图可知，电源电压为3V，故电压表选用小量程并联在小灯泡L1两端，如下图所示：
；
（3）由表格中数据可知，2.6V＝1.6V+1.0V＝ 1.3V+1.3V＝1.4V+1.2V，即U＝U1+U2；
为了寻找普遍规律，应换用不同规格的小灯泡多次实验。
故答案为：（1）对电压表进行调零；（2）见解答图；（3）U＝U1+U2；寻找普遍规律。
52．【考点】探究电流与电压的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）由甲图可知电压表与定值电阻并联，故实物图如图所示：
；
（2）探究电流与电压关系的电路图为串联电路，电压表测定值电阻R两端的电压，电流表测电路中的电流。闭合开关，移动滑片，电流表无示数，说明电路中有断路，电压表的示数接近电源电压，说明电压表与电源接通，所以是电压表并联部分电路断开了，是定值电阻断路了；
（3）要探究电流和电压的关系，电阻不变，而灯泡的电阻随温度的升高而升高，由表格中的数据可知定值电阻阻值为10欧，故滑动变阻器阻值最大时，电路的最小电流为I0.2A，故第一组数据是拼凑的；
（4）分析表格中的实验数据知，当电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：（1）；（2）定值电阻断路了；（3）1；（4）当电阻一定。
53．【考点】伏安法测电阻．版权所有
【专题】实验题；电压和电阻；测量型实验综合题；实验基本能力．
【解答】（1）电源为两节新干电池，即电源电压为3V，故电压表选用小量程与电阻并联，如下所示：
（2）连接电路时，为了保护电路，开关必须断开，滑片应置于阻值最大的一端即B端；
电路故障分析，先看电流表示数为0，因此故障类型应为断路；电压表示数约为电源电压，则电压表测量处断路，即定值电阻R断路。
（3）根据电流表读出电流为I＝0.2A，由I可得，则电阻R12Ω，
有同学把此次数据作为本实验的最终结果，没有多次测量求平均值，误差大，因此这种做法不妥。
故答案为：（1）见解答图；（2）断开；电阻R断路；（3）12；没有多次测量求平均值，误差大（多次测量求平均值，减小误差）。
54．【考点】伏安法测小灯泡的电阻．版权所有
【专题】实验题；电压和电阻；欧姆定律；实验基本能力．
【解答】（1）电源电压为3V，故电压表选用小量程与灯并联，如下所示：
（2）正确连接好电路，闭合开关前，为保护电路，应将滑动变阻器的滑片P置于阻值最大处，即B端。闭合开关后，发现小灯泡不发光，电流表无示数，电路可断路，电压表有示数，电压表与电源连通，已知导线、电表均完好且接触良好，造成这一现象的原因可能是灯泡断路。
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图1乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，此时小灯泡的电阻为
R8.1Ω。
（4）A、经过多次实验，测量并记录多组数据，得到小灯泡的I﹣U图像如图2所示，该图像不是一条直线，可知灯的电阻是变化的，其原因是灯的电阻随温度的变化而变化。滑动变阻器连入电路的电阻是变化的，滑动变阻器I﹣U图像不是一条直线，故A错误；
BC、因灯的电压与变阻器的电压等于电源电压，保持不变，通过灯与变阻器的电流相等，故C正确。
故选：C
故答案为：（1）见解析；（2）B；灯泡断路；（3）0.26；8.1；（4）灯的电阻随温度的变化而变化；C；灯的电压与变阻器的电压等于电源电压，保持不变，通过灯与变阻器的电流相等。
55．【考点】伏安法测电阻；应用欧姆定律设计电路图．版权所有
【专题】实验题；设计与制作题；电流和电路；欧姆定律；应用能力；实验基本能力；科学探究能力．
【解答】【方法一】（1）实验电路图如下，两电阻串联；电源电压约为30V，R总＝R1+R2＝20Ω+40Ω＝60Ω，电路中的电流约，小于电流表的小量程，可将电流表以小量程接入电路；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电流表的示数I；
（3）根据欧姆定律得，U＝IR总＝I（R1+R2）。
【方法二】（1）实验电路图如下，两电阻串联，电压表（量程0～15V）测小电阻R1两端的电压；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电压表的示数U1；
（3）根据串联分压的规律可得：，
则电源电压：U。
答：（1）见解答图（答案不唯一，但步骤和电源电压的表达式需与电路图一致）；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电流表的示数I；
（3）电源电压的表达式：U＝IR总＝I（R1+R2）。
七．综合应用题（共5小题）
56．【考点】插座的构造与工作方式；焦耳定律的应用．版权所有
【专题】应用题；电流和电路；电与热、生活用电；应用能力．
【解答】（1）根据上述现象可知，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔互不影响，因此它们是并联的；
（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
答：（1）并联；（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
57．【考点】电功与电能的计算；欧姆定律的应用．版权所有
【专题】电压和电阻；理解能力．
【解答】（1）从图示可知，舱体不漏气时，舱体内气压为1.0×105Pa时，R的电阻为10Ω，故电路中的电流为：I0.2A，故R0两端的电压为：
U0＝IR0＝0.2A×50Ω＝10V；
（2）舱体不漏气时，电路工作10min消耗的电能：
Q＝I2Rt＝（0.2A）2×（50Ω+10Ω）×10×60s＝1440J；
（3）当电压表示数为8V时，此时电路中的电流：I0.16A；R的电压：UR＝U总﹣U0＝12V﹣8V＝4V；R的阻值：
R25Ω，从图示可知，此时舱体内的气压值为0.6×105Pa。
答：（1）舱体不漏气时，R0两端的电压为10V；
（2）舱体不漏气时，电路工作10min消耗的电能为1440J；
（3）电压表示数为8V时，舱体内的气压值为0.6×105Pa。
58．【考点】欧姆定律的应用；欧姆定律求范围值；电功与电能的计算；电功率的综合计算．版权所有
【专题】计算题；电流和电路；电压和电阻；欧姆定律；电能和电功率；应用能力．
【解答】（1）电路图如下：
；
（2）闭合开关S、S1，灯泡L1短路，灯泡L2与滑动变阻器串联，电压表测滑动变阻器两端电压；R调节滑动变阻器R的滑片P，当电压表的示数为U＝2V时，灯泡L2恰好正常发光，灯泡L2两端的电压U2＝2.5V，则U电源＝2V+2.5V＝4.5V；
（3）当开关S、S1闭合时，在确保电路安全的情况下，由串联电路的分压原理可知，滑动变阻器接入电路中阻值越大，电压表示数越大；因灯泡的额定电压为2.5V，故可知小灯泡两端电压最大为U2＝2.5V，故由串联电路的电压规律可知，滑动变阻器两端最小电压为：U滑小＝U电源﹣U2＝4.5V﹣2.5V＝2V，
根据P＝UI得，此时电路中的电流为IL0.5A，由欧姆定律可知，滑动变阻器R2接入电路中的最小阻值为：R滑小4Ω，
因电压表量程为0～3V，故滑动变阻器两端最大电压为U滑大＝3V，此时小灯泡两端电压为：U2′＝U电源﹣U滑大＝4.5V﹣3V＝1.5V；
根据P得，灯泡L2的电阻为：R25Ω，
由欧姆定律可得，此时流过灯泡的电流为IL′0.3A，
此时滑动变阻器接入电路中的最大阻值为：R滑大10Ω，
故可知滑动变阻器R接入电路的阻值范围为4Ω～10Ω；
（4）只闭合开关S时，灯泡L1、灯泡L2与滑动变阻器串联，
根据P得，灯泡L1的电阻为：R15Ω，
R1＝R2＝5Ω，则灯泡L1、灯泡L2的电压最大都为U1′'＝U2′'＝2V，
由欧姆定律可得，此时流过灯泡的电流为IL′'0.4A，
电路在1min内最多消耗的电能为：W＝U电源IL′'t＝4.5V×0.4A×60s＝108J。
答：（1）见解答图；
（2）电源电压为4.5V；
（3）当开关S、S1闭合时，在确保电路安全的情况下，滑动变阻器R接入电路的阻值范围为4Ω～10Ω；
（4）只闭合开关S时，电路在1min内最多消耗的电能为108J。
59．【考点】欧姆定律的应用．版权所有
【专题】应用题；推理法；顺推法；电压和电阻；欧姆定律；分析、综合能力．
【解答】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①由欧姆定律可得，电阻R1两端的电压：U1＝IR1＝0.4A×10Ω＝4V；
②（a）闭合开关S，在电路安全工作的前提下，电压表的最大示数时滑动变阻器R2的阻值全部连入电路，
则电路中的电流：I小0.2A，
由I可得，R1两端的电压：U1小＝I小R1＝0.2A×10Ω＝2V；
因串联电路中总电压等于各分电压之和，所以，电源电压：U＝U1小+U2大＝2V+10V＝12V；
（b）电压表的示数最小时滑动变阻器R2连入电路的阻值最小，通过滑动变阻器R2的电流最大，
因串联电路中总电压等于各分电压之和，则：U1大＝U﹣U2小＝12V﹣2V＝10V，
则允许通过滑动变阻器的最大电流为：I大1A。
答：①电阻R1两端的电压为4V；
②（a）电源电压为12V；
③允许通过滑动变阻器的最大电流为1A。
60．【考点】超导现象和超导材料；一切物体都有内能；电阻的概念．版权所有
【专题】电压和电阻；理解能力．
【解答】（1）电阻率是表征材料导电性能的物理量；
（2）一切物体在任何温度下都有内能，所以低温下水银的内能不等于零；
（3）根据焦耳定律Q＝IRt可知，电阻为零时，电热为零，电能就不会转化为热白白的散失了。所以用超导材料传输电能可以减少热损耗。
故答案为：（1）导电性能；（2）不等于；（3）导线（电动机线圈）。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
专题13 电路、电流、电压、电阻
2023-2025年三年中考物理真题分类汇编，分类练习，高效提分！按照物理学科知识点构成情况，将试题分解组合，全面呈现物理学科知识点在三年中考中的考查情况，旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一．选择题（共23小题）
1．（2023 邵阳）为了纪念著名的物理学家欧姆，用他的名字作为单位的物理量是（ ）
A．电阻 B．电压 C．电功 D．电流
2．（2025 福建）空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（ ）
A．导体 B．半导体 C．绝缘体 D．超导体
3．（2025 广安）下列生活中的物体属于导体的是（ ）
4．（2023 泰州）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的正确电路图是（ ）
A．B．C．D．
5．（2025 湖北）在一些使用精密仪器的场所，工作人员须穿着防静电服，防静电服面料中掺入的材料能导走身上静电的是（ ）
A．金属 B．玻璃 C．橡胶 D．陶瓷
6．（2024 东营）关于电与磁，下列说法正确的是（ ）
A．摩擦起电的本质是创造了电荷 B．玻璃、塑料、食盐水都是绝缘体
C．通电导线周围不一定存在磁场 D．发电机的工作原理是电磁感应现象
7．（2024 东营）甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带负电，则甲（ ）
A．一定带负电 B．一定带正电
C．一定不带电 D．可能带负电
8．（2023 德阳）如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是（ ）
A．金属球带正电，金属箔带负电
B．两片金属箔都带负电，由于互相排斥而张开
C．两片金属箔都带正电，由于互相排斥而张开
D．任何情况下，验电器都不能够检验出带电体所带电荷的电性
9．（2024 宿迁）在“探究并联电路电流特点”的活动中，部分电路如图所示，R1＝10Ω，R2＝20Ω，电流表有“0～0.6A”和“0～3A”两个量程，测量了电阻R1的电流为0.3A。为完成实验探究，做法正确的是（ ）
A．使用“0～3A”量程，只测量R2的电流
B．使用“0～0.6A”量程，只测量R2的电流
C．使用“0～3A”量程，分别测量R2支路和干路的电流
D．使用“0～0.6A”量程，分别测量R2支路和干路的电流
10．（2024 临沂）如图所示电路的电源电压保持不变，将开关S1和S2都闭合，两灯均正常发光。下列判断正确的是（ ）
A．灯L1和L2是串联连接的
B．电压表不能测量灯L2的电压
C．断开S2后电流表的示数不变
D．两灯的额定电压一定相同
11．（2023 湘潭）取口香糖锡纸，剪成如图1所示形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图2所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）
A．通过AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
D．AB和CD段的电阻相等
12．（2023 苏州）如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（ ）
A．挡板沿AA'固定，灯泡L1显示操控开关S1的人所发信息
B．挡板沿AA'固定，灯泡L1显示操控开关S2的人所发信息
C．挡板沿BB'固定，灯泡L2显示操控开关S1的人所发信息
D．挡板沿BB'固定，灯泡L2显示操控开关S2的人所发信息
13．（2023 东营）下列说法正确的是（ ）
A．电流是由正电荷的移动形成的
B．两个灯泡的电流相等，说明两个灯泡串联
C．飞机轮胎用导电橡胶制成，是为了在着陆时使机身积累的电荷流入大地
D．验电器的两片金属箔张开，是因为带了异种电荷
14．（2025 眉山）如图所示电路中，电源电压恒为6V。闭合开关S，电路正常工作，电压表的示数为3V。一段时间后，电压表的示数由3V变为6V，电流表示数增大。若电路中仅有一处故障，且只发生在R1、R2上，则电路的故障是（ ）
A．R1断路 B．R2断路 C．R1短路 D．R2短路
15．（2025 广西）在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（ ）
A．质量 B．长短 C．粗细 D．温度
16．（2025 陕西）小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L1的接线柱，C、D是小灯泡L2的接线柱，E、F是小灯泡L3的接线柱。实验操作及对应的现象如表所示。下列分析正确的是（ ）
实验操作 实验现象
闭合开关S 三个小灯泡均发光
观察亮度 L1最亮
取下其中任意一个小灯泡 剩余两个小灯泡仍能发光
A．暗箱中的三个小灯泡串联
B．暗箱中的三个小灯泡规格相同
C．取下其中任意一个小灯泡，电流表示数变小
D．若用电压表分别测量三个小灯泡两端的电压，L1两端电压最大
17．（2025 成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（ ）
18．（2023 山西）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
19．（2024 临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是（ ）
A． B．
C． D．
20．（2024 牡丹江）气球与头发摩擦后能够吸引轻小物体，下列事例与此现象原理相同的是（ ）
A．验电器带电后两片金属箔张开
B．在干燥的天气里，衣服表面容易吸附灰尘
C．用磁铁靠近铁钉，铁钉被吸引
D．两块磁铁的N、S极靠近时会相互吸引
21．（2025 达州）如图所示为定值电阻R和灯泡L的U﹣I图像，灯泡L额定电压为2.5V。将两用电器串联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A．电源电压为2.5V
B．灯泡L额定功率为0.75W
C．R与灯泡L功率之比为5：3
D．灯泡L的U﹣I图像为图线B
22．（2025 泸州）“天工”社团的同学们用宽度不同、厚度均匀的铝片自制了一个电热切割器，用来切割塑料泡沫，如图所示。下列分析正确的是（ ）
A．通过EF、FG和GH三段铝片的电流相等
B．加在EF、FG和GH三段铝片两端的电压相等
C．EF、FG和GH三段铝片的电阻相等
D．用GH段去切割塑料泡沫，效果最好
23．（2025 重庆）乒乓球是我国全民喜爱的体育项目。下列说法正确的是（ ）
A．球拍面上的橡胶是导体
B．乒乓球从桌上弹起上升过程重力势能减小
C．新球拍有橡胶味说明分子在不停地做无规则运动
D．乒乓球被击出后继续运动是因为受到惯性的作用
二．多选题（共1小题）
（多选）24．（2023 青岛）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变
三．填空题（共16小题）
25．（2024 菏泽）电脑屏幕上“粘”了一层灰尘。小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。这是利用了带电体 的性质；塑料尺是 （选填“导体”或“绝缘体”）。
26．（2023 福建）我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了 。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中 （填“吸管”或“纸巾”）失去电子。
27．（2023 湖北）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
28．（2023 徐州）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径。实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
29．（2023 扬州）学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈，使笔尖刚好接触，如图所示，接上9V的电源，接触点出现了明亮的电火花，是因为铅笔尖接触处的 ；若让电火花更亮些，方法是 ，原理是 。
30．（2024 呼伦贝尔）塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了 。饮料吸管和餐巾纸摩擦后，吸管带负电，说明摩擦过程中 （选填“吸管”或“餐巾纸”）失去电子。
31．（2023 常德）如图是两灯电流随电压变化的图象，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 V。
32．（2023 资阳）夜幕降临，装有自动照明系统的LED灯将城市照得灯火通明。这种LED灯是通过光电转换原理来供电的：白天，太阳能电池板将太阳能转化为电能，通过对蓄电池充电将电能转化为化学能储存起来；夜晚，蓄电池放电，将化学能转化为电能，让路灯实现照明功能；其中，光敏电阻的阻值随光照强度增大而减小，充放电电路的切换由电磁继电器自动实现。该照明系统的电路原理如图所示。②结合上述工作原理，电路原理图中方框内的电器元件是：① 、② 、③ 、④ （选填下列电器元件前的字母代号）。
A．电池 B．蓄电池 C．太阳能电池板 D．LED路灯
33．（2025 自贡）如图，闭合开关，条形磁铁S极受到 力。为增大条形磁铁和通电螺线管间的相互作用力，滑动变阻器的滑片P应向 滑动。
34．（2023 娄底）如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于 （选填“导体”或“绝缘体”）；报警时，工作电路中的 灯亮。
35．（2025 上海）如图所示的电路图，电源电压为U0且保持不变。现在将MN端分别与变阻器的ac端相连，闭合开关，向右移动滑片P时。
（1）若电路无故障，则电压表示数 。
（2）若移动滑片P时，至少有一个电表示数不为0，故障只存R1或R2上；请写出电压表的示数和电流表示数的变化情况以及对应的故障 。
36．（2023 镇江）物理综合实践小组调查了学校一周的用电情况，如图为两次记录的电能表示数，学校这一周消耗的电能为 kW h，调查得知，学校共有电功率为40W的日光灯600盏，它们之间是 联的，他们建议将这些灯更换为15W的节能护眼灯，若每盏灯每月工作90h，更换后，学校因该项目每月共节省电费 元。[电费单价为0.5元/（kW h）]
37．（2023 宿迁）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40～90V范围内变化，从而使输出电流恒定为0.3A。
（1）通过检查，发现AB间的LED灯珠发生了 故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠 （选填“能”或“不能”）正常发光，此时吸顶灯的功率为 W。
38．（2025 眉山）甲、乙两根完全相同的电阻丝，将甲电阻丝剪去一半，电阻变为R1；将乙电阻丝从中间对折，电阻变为R2。然后将R1和R2串联到电路中，则通过R1的电流I1 （选填“大于”“等于”或“小于”）通过R2的电流I2，R1两端电压U1与R2两端电压U2之比U1：U2＝ 。
39．（2025 达州）一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
40．（2025 烟台）实践小组为某水箱设计了一个监测水位的装置，图甲是其原理图，电流表的示数可显示水位高低，当示数为0.6A时表示水位达到预定值。电源电压恒定不变，R0为定值电阻，条状变阻器R的最大阻值为70Ω，浮子可带动连接导线的水平金属杆AP上下移动。给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2～0.6A，变阻器接入电路的阻值随水位的变化关系如图乙所示，则定值电阻R0的阻值为 Ω，水位预定值为 m。若水箱内部的底面积为0.5m2，当水位达到预定值时，水箱底部受到水的压力为 N。（g取10N/kg，ρ水＝1.0×103kg/m3）
四．作图题（共2小题）
41．（2023 济南）小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使用时发现：按键开关闭合时，照明灯发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。请画出小明家控制照明灯的电路图，并用虚线框框出按键开关内部的部分电路。
42．（2023 陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
五．简答题（共1小题）
43．（2023 吉林）干燥的季节！用塑料梳子梳头的过程中头发会越梳越蓬松。请用学过的物理知识解释该现象。
六．实验探究题（共12小题）
44．（2024 天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图1的电路连接完整；
（2）在某次实验时两电表的示数如图2所示，电压表的示数为 V，电流表的示数为 A；
（3）根据两个小组的实验数据，画出了定值电阻R1与R2的电流I与电压U关系图象，如图3所示。由图象可知R1 R2（选填“大于”“小于”或“等于”）。
45．（2025 广安）小华在实验室做电学实验的时候，看到一颗铁螺丝钉，他将导线绕在铁螺丝钉上设计了如图甲所示的电路。根据所学知识回答下列问题。
实验次数 电压U/V 电流I/A
1 2.4
2 3.6 0.3
3 5.0 0.4
（1）闭合开关，根据安培定则，在图甲括号中标出铁螺丝钉右端的极性（N或S）。
（2）他将滑动变阻器滑片向左移动，发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁性变 。
（3）他取下铁螺丝钉，使导线伸直，用该电路测量定值电阻的阻值。他按照正确步骤进行了3次实验，记录数据如表格所示，第1次的实验中，电流表的示数如图乙为 A。
（4）根据表格数据，测得定值电阻的阻值为 Ω（结果保留1位小数）。
46．（2024 湖北）某小组想测量标有“2.5V 0.3A”的小灯泡在不同工作状态下的电阻，设计了如图甲所示实验电路，电源电压不变。
（1）请用笔画线表示导线将图甲中实物电路连接完整。
（2）移动滑动变阻器的滑片至最 端后闭合开关，使电路中的电流在开始测量时最小。向另一端移动滑片，观察到小灯泡在电压达到0.42V时开始发光，此时电流表示数如图乙，读数为 A。
（3）根据实验数据绘制U﹣I图像如图丙，小灯泡未发光时电阻可能为 。
A.0Ω B.3.1Ω C.3.5Ω D.8.3Ω
（4）随着电流增大，滑动变阻器两端的电压 ，小灯泡的电阻 ，整个电路中的电阻 。（填“增大”“减小”或“不变”）
47．（2024 绥化）如图甲是“探究并联电路的电流规律”实验装置。
实验次数 L1两端电压U1/V L2两端电压U2/V L1、L2两端电压U/V
1 1.3 1.5 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
（1）连接电路时应 开关。
（2）如图甲，电流表测量的是灯泡 的电流，实验中L1和L2应该选择规格 （选填“相同”或“不同”）的灯泡。
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。闭合开关，发现灯L1和L2均不亮，电压表示数接近电源电压，故障原因可能是 。（写出一种即可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如上表所示。由此可得出串联电路的电压规律： 。（用U、U1、U2写表达式即可）
48．（2023 菏泽）实验室有一只标有“2.5V”字样的灯泡，额定功率模糊不清。现欲测量其在不同电压U下的功率P，并作出灯泡的P﹣U2关系图线。
（1）除被测灯泡、电源、滑动变阻器、开关、导线外，实验中还需要用到的两个器材是 、 ；
（2）请把测量电路的实验原理图甲补充完整；
（3）开关闭合前，滑动变阻器的滑动触头应置于 端；
（4）某同学作出灯泡的P﹣U2图线如图乙所示，则该灯泡的额定功率为 W，正常发光时的电阻为 Ω。
49．（2023 陕西）小明同学在“测量定值电阻的阻值”实验中，电路图如图﹣1所示，请回答以下问题。
（1）连接电路时，开关应处于 状态。闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（2）闭合开关S，电压表有示数，电流表指针向零刻度线左侧偏转，该故障的原因可能是 。
（3）排除故障后，闭合开关S，调节滑动变阻器滑片P，当电压表的示数为2.5V时，电流表示数如图﹣2所示，则电阻R的阻值为 Ω。小明进行了多次测量，计算出R的阻值的平均值，目的是 （选填“减小误差”或“寻找普遍规律”）。
（4）小明要进一步测量长度为100cm的镍铬合金丝MN的阻值，器材如图﹣3所示。其中导线只有7根，且长度均为30cm。请根据实际操作需要，用笔画线代替剩余2根导线，在图﹣3中将实物电路示意图补充完整（实物图中导线及电阻丝长度未按照比例绘制）。要求：导线两端只能接在各电路元件的接线柱上。
50．（2023 恩施州）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。
51．（2024 陕西）在“探究串联电路电压的特点”实验中：
实验次数 U1/V U2/V U/V
1 1.6 1.0 2.6
2 1.3 1.3 2.6
3 1.4 1.2 2.6
（1）将电压表接入电路前，观察到指针位置如图﹣1所示，为保证测量结果准确，接下来应进行的操作是 。
（2）实验电路如图﹣2所示，请用笔画线代替导线将电路连接完整，使电压表测量小灯泡L1两端的电压。
（3）用电压表分别测出小灯泡L1两端的电压U1，L2两端的电压U2，L1和L2两端的总电压U。换用不同规格的小灯泡多次实验，记录实验数据，如表所示。分析数据可知，串联电路两端的总电压与各部分电路两端的电压的关系为 （用本题中给出的字母写出关系式）。换用不同规格的小灯泡多次实验的目的是 。
52．（2025 苏州）小明用电压为6V的电源、定值电阻R1、电压表、电流表、最大阻值为20Ω的滑动变阻器R2、开关等器材，探究导体中的电流与导体两端电压的关系。
（1）根据图甲所示电路图，将图乙的实物图连接完整；
（2）电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为6V。电路中仅有一处故障，则故障可能是 ；
（3）排除故障后继续实验，小明的实验数据如表：
实验序号 1 2 3 4 5
电压/V 1.5 2.5 3.5 4.5 5.5
电流/A 0.15 0.25 0.35 0.45 0.54
老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是 ；
（4）通过实验得出初步结论： 时，导体中的电流与导体两端的电压成正比。
53．（2025 绥化）实验室有一个标识不清的定值电阻，同学们设计了如下实验进行测量。
（1）实物电路如图甲所示，电源为两节新干电池，请用笔画线代替导线将电路连接完整（导线不得交叉）。
（2）连接电路时，开关应处于 状态，滑动变阻器的滑片P应滑动到 （选填“A”或“B”）端。闭合开关，电压表的示数接近电源电压，电流表几乎无示数。经检查，电流表及各连接处均完好，则电路故障是 。
（3）排除故障后，闭合开关，移动滑动变阻器的滑片P，使电压表的示数为2.4V，电流表的示数如图乙所示，则电阻R的阻值为 Ω。有同学把此次数据作为本实验的最终结果，请你对此作出评价或建议： 。
54．（2025 河南）某小组用图甲中的器材测量小灯泡的电阻，所用电源电压为3V，小灯泡的额定电压为2.5V。
（1）请用笔画线表示导线，将图1甲中的电路连接完整。
（2）正确连接好电路，闭合开关前，应将滑动变阻器的滑片P置于 （填“A”或“B”）端。闭合开关后，发现小灯泡不发光，电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，造成这一现象的原因可能是 。
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图1乙所示，为 A，此时小灯泡的电阻为 Ω（计算结果保留一位小数）。
（4）经过多次实验，测量并记录多组数据，得到小灯泡的I﹣U图像如图2所示，该图像不是一条直线，其原因是 。接下来，小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考，根据图2大致画出了滑动变阻器的I﹣U图像。图3为三位同学画出的图像，其中正确的是 （填“A”“B”或“C”），你判断的理由是 。
55．（2023 天津）小明要测出一个电压约为30V的电源电压（电压保持不变），手边可供选用的器材如下：待测电源；一块电压表（量程0～15V）；一块电流表（量程0～0.6A）；两个阻值已知的电阻，分别为R1（20Ω）和R2（40Ω）；一个开关及若干导线。请你合理选择器材，设计实验测出该电源的电压。要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电源电压的表达式（用已知量和测量量表示）。
七．综合应用题（共5小题）
56．（2024 齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的。
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
57．（2024 通辽）2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，电源电压12V保持不变，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体位于真空室中，舱体不漏气时，舱体内气压为1.0×105Pa。求：
（1）舱体不漏气时，R0两端的电压；
（2）舱体不漏气时，电路工作10min消耗的电能；
（3）电压表示数为8V时，舱体内的气压值。
58．（2023 兰州）如图所示的电路中，电源电压保持不变，滑动变阻器R上标有“20Ω 1A”的字样，电压表的量程为0～3V，灯泡L1和L2上分别标有“2V 0.8W”和“2.5V 1.25W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器R的滑片P，当电压表的示数为2V时，灯泡L2恰好正常发光。
（1）请根据实物图画出开关S、S1断开状态下的电路图；
（2）求电源电压；
（3）当开关S、S1闭合时，在确保电路安全的情况下，求滑动变阻器R接入电路的阻值范围；
（4）只闭合开关S时，计算电路在1min内最多消耗的电能。
59．（2025 虹口区一模）在图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω”字样。闭合开关S，电流表的示数为0.4安，电流表、电压表的表盘如图（b）（c）所示。
①求R1两端的电压U1。
②移动滑片P，在电路安全工作的前提下，电压表的最大示数为10伏，最小示数为2伏。求：
（a）电源电压U。
（b）允许通过滑动变阻器的最大电流。
60．（2024 淮安）阅读短文，回答问题。
常温超导
1911年，荷兰物理学家昂内斯发现，水银的电阻率（表示单位长度单位横截面积的某种材料的电阻）并不像预料的那样随温度降低逐渐减小，而是当温度降到﹣269℃附近时，电阻率突然减小到无法测量，后来他又发现许多金属和合金都具有与水银相似的低温下失去电阻的特性，这种现象叫作超导现象。这种超导现象一直需要在超低温下才能观察到。
2020年10月14日，罗切斯特大学研究人员首次在高达15℃的温度下，观察到常温超导现象。但这次研究人员创造的常温超导材料，也存在严重的限制，他们观察到的超导现象，是在2670亿帕的压强下实现的，这是和地心处压强相当的超高压条件。
如果把超导材料应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。
（1）通过本文的描述，“电阻率”是描述材料 （填“导电性能”或“导热性能”）的物理量。
（2）当温度降到﹣269℃时，水银的内能 （填“等于”或“不等于”）零。
（3）设想一下，如果“常温常压超导”进入工业化，请你列举一个应用实例： 。
专题13 电路、电流、电压、电阻
参考答案与试题解析
一．选择题（共23小题）
题号 1 2 3 4 5 6 7 8 9 10 11
答案 A B C C A D B C D D B
题号 12 13 14 15 16 17 18 19 20 21 22
答案 B C C D C B D A B B A
题号 23
答案 C
二．多选题（共1小题）
题号 24
答案 ACD
一．选择题（共23小题）
1．【考点】物理常识．版权所有
【专题】应用题；电流和电路；电压和电阻；功、功率、机械效率；应用能力．
【解答】A、电阻的基本单位是欧姆，故A符合题意；
B、电压的基本单位是伏特，故B不符合题意；
C、电功的基本单位是焦耳，故C不符合题意；
D、电流的基本单位是安培，故D不符合题意。
故选：A。
2．【考点】半导体的特点．版权所有
【专题】电流和电路；理解能力．
【解答】发光二极管是由半导体材料制成的，故ACD错误，B正确。
故选：B。
3．【考点】常见的导体与绝缘体．版权所有
【专题】电流和电路；理解能力．
【解答】A、自行车橡胶轮胎不容易导电，属于绝缘体，故A不符合题意；
B、陶瓷碗不容易导电，属于绝缘体，故B不符合题意；
C、金属扳手容易导电，属于导体，故C符合题意；
D、塑料三角板不容易导电，属于绝缘体，故D不符合题意。
故选：C。
4．【考点】生活中的串、并联电路．版权所有
【专题】电流和电路．
【解答】
A、无论开关断开还是闭合，灯泡都发光。不符合题意；
B、无论开关断开还是闭合，灯泡都发光。不符合题意；
C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光。符合题意；
D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路。不符合题意。
故选：C。
5．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】防静电服面料中掺入的材料能导走身上静电，说明掺入的材料容易导电，属于导体；通常情况下，金属容易导电，属于导体，玻璃、橡胶和陶瓷不容易导电，属于绝缘体，故A正确，BCD错误。
故选：A。
6．【考点】发电机的原理；摩擦起电的实质；常见的导体与绝缘体；电流的磁效应．版权所有
【专题】电流和电路；电动机、磁生电；理解能力．
【解答】A.摩擦起电的本质是电子的转移，而不是创造了电荷，A错误；
B.玻璃、塑料是绝缘体，食盐水是导体，B错误；
C.通电导线周围一定存在磁场，C错误；
D.发电机的工作原理是电磁感应现象，D正确。
故选：D。
7．【考点】物体带电情况的判断．版权所有
【专题】电流和电路；理解能力．
【解答】已知丙带负电，由图可知，乙、丙相互吸引，则乙带正电或不带电；甲、乙相互排斥，则甲、乙均带电且带同种电荷。综上可知，甲一定带正电，B正确。
故选：B。
8．【考点】验电器的原理；电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】被丝绸摩擦过的玻璃棒带正电，用带正电的玻璃棒接触验电器的金属球，金属球和验电器的两片金属箔都带正电，由于同种电荷互相排斥，验电器的两片金属箔张开；一般情况下验电器不能够检验出带电体所带电荷的电性，如果已知验电器所带电荷的电性，用该验电器去检验另一个带电体，可以根据两片金属箔张开角度的变化判断另一个带电体所带的电性（如果是同种电荷，金属箔张开角度变大，如果是异种电荷，金属箔张开角度变小），故ABD错误，C正确。
故选：C。
9．【考点】判断电流表测量的对象；电流表的量程．版权所有
【专题】实验题；电流和电路；实验基本能力．
【解答】由图可知，R1和R2并联，测量了电阻R1的电流为0.3A，根据欧姆定律可知，电阻R1两端的电压为：
U1＝I1R1＝0.3A×10Ω＝3V，
根据并联电路电压特点，U2＝U1＝3V，则通过电阻R2的电流为：
I20.15A，
干路电流为：
I＝I1+I2＝0.3A+0.15A＝0.45A＜0.6A，
在“探究并联电路电流特点”的活动中，需分别用电流表测出各支路和干路电流，
因此做法正确的是：使用“0～0.6A”量程，分别测量R2支路和干路的电流，故ABC错误，D正确。
故选：D。
10．【考点】电压表的使用方法；串联和并联的概念与辨析．版权所有
【专题】电流和电路；电压和电阻；应用能力．
【解答】AB、分析电路图可知，同时闭合开关S1和S2时，两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2；电流表测量干路电流，电压表测量电源电压，因为是并联电路，所以电压表也能测量灯L2的电压，故AB错误；
C、断开S2后，灯L2支路断开，电流表的示数变小，故C错误；
D、将开关S1和S2都闭合，两灯均正常发光，且两灯两端的电压相等，所以两灯的额定电压一定相同，故D正确。
故选：D。
11．【考点】电阻大小与导线长度、横截面积、材料之间的关系；焦耳定律的应用；串联电路中的电流规律．版权所有
【专题】应用题；电流和电路；电压和电阻；电与热、生活用电；应用能力．
【解答】A、AB和CD段锡纸串联电路中，由于串联电路中的电流处处相等，所以通过AB和CD段的电流相等，故A错误；
BD、在材料和长度相同时，导体的横截面积越小，电阻越大，由图知，AB段的横截面积小于CD段的横截面积，所以AB段的电阻大于CD段的电阻，根据Q＝I2Rt可知，在电流和通电时间一定时，AB段产生的热量多，温度高，先着火，故B正确，D错误；
C、AB段的电阻大于CD段的电阻，根据串联电路的分压原理可知，AB段的电压大于CD段的电压，故C错误。
故选：B。
12．【考点】串联和并联的概念与辨析；信息与信息传递．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】由图知，两灯泡并联，开关S1控制灯泡L2，开关S2控制灯泡L1，
AB、挡板沿AA'固定，灯泡L1由开关S2控制，此时灯泡L1显示操控开关S2的人所发的信息，即两人在不透光挡板的两侧，故B正确，A错误；
CD、挡板沿BB'固定，虽然灯泡L2由开关S1控制，但此时两人都在挡板的同一侧进行操作和接收信息，不符合题意，故CD错误。
故选：B。
13．【考点】验电器的原理；导体与绝缘体的概念；电荷的定向移动形成电流；串联和并联的概念与辨析．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】A、电流是由电荷定向移动形成的，故A错误；
B、若通过两个灯泡的电流相等，可能是两灯串联，也可能是并联（两个完全相同的灯泡并联，通过的电流相同），故B错误；
C、飞机飞行时会因摩擦而带上静电，飞机轮胎用导电橡胶制作是为了在着陆时使机身积累的电荷流入大地，防止静电带来的危害，故C正确；
D、验电器的两片金属箔张开，是因为同种电荷会相互排斥，故D错误。
故选：C。
14．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】由图可知，闭合开关，两定值电阻串联，电压表V测量R2两端的电压，电流表A测量电路中的电流；已知工作一段时间后，电压表的示数由3V变为6V，则电压表测量的是电源电压，此时的故障可能为R2断路或R1短路；因电流表示数增大，说明电路是通路，则电路的故障是R1短路，故ABD错误，C正确。
故选：C。
15．【考点】电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的材料、长度和横截面积不变，温度升高，此时发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，说明导致其阻值变化的主要因素是温度，故ABC不符合题意、D符合题意。
故选：D。
16．【考点】并联电路中的电压规律；串联和并联的概念与辨析；并联电路中的电流规律．版权所有
【专题】电流和电路；电压和电阻；应用能力．
【解答】A、取下其中任意一个小灯泡，剩余两个小灯泡仍能发光，说明三个小灯泡之间互不影响，是并联关系，故A错误；
B、三个灯泡发光时，L1最亮，说明暗箱中的三个小灯泡规格不相同，故B错误；
C、并联电路中干路电流等于各支路电流之和，取下其中任意一个小灯泡，电流表示数变小，故C正确；
D、并联电路各支路两端电压相等，若用电压表分别测量三个小灯泡两端的电压，电压相等，故D错误。
故选：C。
17．【考点】用滑动变阻器改变小灯泡的亮度；滑动变阻器的使用．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）要求滑动变阻器的滑片P向左移动时灯泡变暗，滑动变阻器的滑片向左移时电阻变大，故滑动变阻器右下接线柱连入电路中。
故选：B。
18．【考点】欧姆定律的应用；动态电路的分析．版权所有
【专题】应用题；电流和电路；电压和电阻；欧姆定律；应用能力．
【解答】A、由图乙知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
B、定值电阻R0和湿敏电阻R串联，电压表测定值电阻R0两端的电压；空气湿度越大，湿敏电阻R的阻值越小，根据串联分压原理知，湿敏电阻R两端的电压减小，定值电阻R0两端的电压增大，即电压表示数增大，故B错误；
C、由图乙知，当空气湿度为40%时，湿敏电阻R的阻值为30Ω，根据串联分压原理得，
......①
U湿+U0＝6V......②
由①②解得，U湿＝3.6V，U0＝2.4V，电压表的示数为2.4V，故C错误；
D、根据欧姆定律得，R总40Ω，根据串联电路电阻的特点，R湿'＝R总﹣R0＝40Ω﹣20Ω＝20Ω，由图乙知，对应的湿度为50%，故D正确。
故选：D。
19．【考点】串并联电路的设计．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】根据题意可知，只有两个开关都闭合的情况下，闸机门自动打开，这说明两个开关相互影响，是串联的，然后与电动机和电阻R串联，故A正确，BCD错误。
故选：A。
20．【考点】验电器的原理；磁性和磁体；磁极间的相互作用；物体带电现象．版权所有
【专题】应用题；电流和电路；磁现象、电生磁；应用能力．
【解答】气球与头发摩擦后带电，带电体具有吸引轻小物体的性质；
A、验电器是利用同种电荷相互排斥的原理工作的，故A错误；
B、在干燥的天气里，衣服会因摩擦带电，因带电体具有吸引轻小物体的性质，所以衣服表面容易吸附灰尘，故B正确；
C、用磁铁靠近铁钉，铁钉被吸引，这是因为磁铁能吸引铁、钴、镍等金属物品，故C错误；
D、两块磁铁的N、S极靠近时会相互吸引，这是因为磁铁异名磁极相互吸引，故D错误。
故选：B。
21．【考点】电功率的比例计算；串联电路中的电流规律；运用串联电路中的电压规律计算；电阻和灯泡的伏安特性曲线；电功率P＝UI的简单计算．版权所有
【专题】应用题；电压和电阻；电能和电功率；实验基本能力．
【解答】AD、定值电阻R的电流随电压的变化关系为一过原点的直线，R的U﹣I图像为B，灯泡L的U﹣I图像为A；灯泡L额定电压为2.5V，可知正常发光时的电流为0.3A，将两用电器串联在电源两端，串联电路各处的电流都相等，灯泡L正常发光，R的电压为1.5V，根据串联电路的规律
U＝1.5V+2.5V＝4V
故AD错误；
B、灯泡L额定功率为
PL＝ULIL＝2.5V×0.3A＝0.75W
故B正确；
C、串联电路各处的电流都相等，根据P＝UI可知，在电流不变时，电功率与电压成正比，故R与灯泡L功率之比为：
1.5V：2.5V＝3：5
故C错误。
故选：B。
22．【考点】欧姆定律的简单计算；串联电路中的电流规律；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；欧姆定律；压强、液体的压强；应用能力．
【解答】A、由图可知，过EF、FG和GH三段铝片串联在电路中，根据串联电路的特点可知，通过EF、FG和GH三段铝片的电流相等，故A正确；
B、EF、FG和GH三段铝片的材料、长度相同，根据导体电阻的影响因素可知，EF、FG和GH三段铝片的横截面积不同，所以EF、FG和GH三段铝片的电阻不相等，故B错误；
C、通过EF、FG和GH三段铝片的电流相等，根据欧姆定律可知，由于EF、FG和GH三段铝片的电阻不相等，所以加在EF、FG和GH三段铝片两端的电压不相等，故C错误；
D、FG的横截面积最小，根据导体电阻的影响因素可知，FG的阻值最大，而EF、FG和GH三段铝片通过的电流相等，根据焦耳定律Q＝I2Rt可知，电流通过FG产生的热量最多，切割塑料泡沫的效果最好，故D错误。
故选：A。
23．【考点】运用惯性判断物体的运动；重力势能大小与高度的关系；分子的热运动；半导体的特点．版权所有
【专题】电压和电阻；运动和力；机械能及其转化；应用能力．
【解答】A、球拍面上的橡胶是绝缘体，不是导体，故A错误。
B、乒乓球从桌上弹起上升过程中，质量不变，高度增加，重力势能增大，故B错误。
C、新球拍有橡胶味，是因为橡胶分子在不停地做无规则运动，扩散到空气中，使人能闻到橡胶味，故C正确。
D、乒乓球被击出后继续运动是因为乒乓球具有惯性，而不能说受到惯性的作用，惯性是物体的一种属性，不是力，故D错误。
故选：C。
二．多选题（共1小题）
24．【考点】开关在串并联电路中的作用；判断电流表测量的对象；判断电压表测量的对象．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】AB、只闭合S1，电路为只有L1的简单电路，电流表测电路中的电流，电压表测L1两端的电压，即电源电压，故A正确，B错误；
CD、先闭合S1，电路为只有L1的简单电路，电流表测电路中的电流，电压表测电源电压；再闭合S2，两灯泡并联，电流表测通过L1的电流，电压表测电源电压，根据并联电路电压特点可知，L1两端电压不变，因此通过L1的电流大小不变，即电流表示数不变，所以L1的亮度不变，电流表和电压表的示数均不变，故CD正确。
故选：ACD。
三．填空题（共16小题）
25．【考点】物体带电现象；常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用塑料尺在头发上快速摩擦了几下，塑料尺因摩擦会带电，带电体具有吸引轻小物体的性质，因此靠近电脑屏幕，灰尘就被吸下来；
塑料尺一般情况下不容易导电，属于绝缘体。
故答案为：具有吸引轻小物体；绝缘体。
26．【考点】摩擦起电的实质．版权所有
【专题】电流和电路；理解能力．
【解答】摩擦后的琥珀能吸引干草屑，说明琥珀带了电，或者说带了电荷；吸管和纸巾摩擦后，吸管带负电，则纸巾带正电，说明摩擦过程中纸巾失去电子。
故答案为：电；纸巾。
27．【考点】二极管；半导体的特点．版权所有
【专题】应用题；电流和电路；粒子与宇宙、材料世界；应用能力．
【解答】水果能提供电能，在电路中相当于电源；发光二极管主要由半导体材料制成；如果其中一个二极管熄灭，其它依然发光，根据串并联电路的特点，说明熄灭的二极管与其它二极管是并联的。
故答案为：电源；半导体；并联。
28．【考点】电路的基本组成．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
因实验用的导线电阻非常小，甚至可以忽略，故实验室所用导线的材料通常是铜；
用导线直接将电源两极连接起来的电路叫电源短路；电源短路时，电路中有强大的电流通过，可能烧毁电源和导线，甚至引起火灾，因此绝对不允许发生电源短路。
故答案为：开关；铜；短路。
29．【考点】焦耳定律的简单计算；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】应用题；电压和电阻；电与热、生活用电；应用能力．
【解答】由于削尖的铅笔芯横截面积较小，相同长度时，电阻较大，根据焦耳定律Q＝I2Rt可知，电流和通电时间不变时，电阻越大，产生的热量越多，所以接上9V的电源，接触点出现了明亮的电火花；
若让电火花更亮些，应在相同时间内使笔尖放出更多的热量，因此可以增大电源的电压来增大电流，或者把铅笔尖削的更尖些来增大电阻，实验原理是焦耳定律即Q＝I2Rt。
故答案为：电阻较大；增大电源的电压；Q＝I2Rt。
30．【考点】摩擦起电的实质；物体带电现象．版权所有
【专题】电流和电路；应用能力．
【解答】带电体具有吸附轻小物体的性质，塑料尺与头发摩擦后能吸起纸屑，说明塑料尺带了电荷；摩擦起电的实质是电子发生了转移，吸管带负电是因为得到了电子，故摩擦过程中餐巾纸失去电子。
故答案为：电荷；餐巾纸。
31．【考点】欧姆定律的应用；运用并联电路中的电流规律计算．版权所有
【专题】电流和电路；分析、综合能力．
【解答】两灯并联后，电源电压最大等于灯的额定电压即为6V，由图象可知甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，根据并联电路电流的特点得：干路电流最大值I＝I甲+I乙＝1.0A+0.5A＝1.5A；
两灯串联后，由图象可知，甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，所以在保证电路安全的情况下，电路中的最大电流为I乙＝0.5A，根据串联电路电流的特点得I甲＝0.5A，再由图象可知，U甲＝2V，U乙＝6V，由串联电路电压的特点得U＝U甲+U乙＝2V+6V＝8V。
故答案为：1.5；8。
32．【考点】太阳能的利用；太阳能的转化．版权所有
【专题】应用题；电流和电路；磁现象、电生磁；应用能力．
【解答】在控制电路中，由电池提供电能，因此①为电池，故选：A；
光敏电阻的阻值随光照强度增大而减小，说明白天电路中电流大，电磁铁吸引衔铁，动触点D与静触点G、H接触，蓄电池充电，因此④为太阳能电池板，故选：C；③为蓄电池，故选：B；
夜间电磁铁磁性减小，不吸引衔铁，衔铁在左侧弹簧的作用下被拉起，动触点D与静触点E、F接触，蓄电池放电，将化学能转化为电能，让路灯实现照明功能，因此②为LED路灯，故选：D。
故答案为：A；D；B；C。
33．【考点】影响电磁铁磁性强弱的因素；磁极间的相互作用；利用安培定则判断磁极．版权所有
【专题】电压和电阻；磁现象、电生磁；应用能力．
【解答】由图可知，电流由螺线管的右端流入，由安培定则可知，螺线管右侧为N极，左侧是S极，由同名磁极相互排斥可知，条形磁铁S极受到斥力；
为增大条形磁铁和通电螺线管间的相互作用力，应增大螺线管的磁场，即电流中的电流变大，滑动变阻器接入电路的电阻变小，故滑片应该向左移动。
故答案为：斥；左。
34．【考点】电磁继电器的构造与原理；常见的导体与绝缘体．版权所有
【专题】应用题；电压和电阻；磁现象、电生磁；应用能力．
【解答】当温度计的水银柱上升到90℃时，由于水银是导体，控制电路接通，电磁铁有磁性，将衔铁吸下，报警电路接通，电铃响，红灯亮，起到报警作用，此时绿灯无电流通过，绿灯不亮。
故答案为：导体；红。
35．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】电压和电阻；分析、综合能力．
【解答】（1）现在将MN端分别与变阻器的ac端相连，由电路图可知，滑动变阻器和R1串联，电压表测滑动变阻器两端电压；闭合开关，向右移动滑片P时，滑动变阻器阻值变小，根据串联分压原理可知，滑动变阻器两端电压变小，即电压表示数变小；
（2）若移动滑片P时，至少有一个电表示数不为0，
（1）电压表的示数不为零，说明电路中的故障可能是电阻R1短路，此时电流表有示数；
也可能是滑动变阻器R2断路，此时电流表示数为零；
若电流表的示数不为零，说明电路中的故障可能是R2短路，电压表示数为零；
故答案为：（1）变小；（1）电压表示数不为零，电流表示数为零，滑动变阻器R2断路；若电流表示数不为零，电压表示数等于电源电压，R1短路；电流表示数不为零，电压表示数为零，可能是R2短路。
36．【考点】电能表的计算；串联和并联的概念与辨析；电能表的读数．版权所有
【专题】应用题；电流和电路；电能和电功率；应用能力．
【解答】周一早晨电能表示数：W1＝52023.6kW h，周末电能表示数：W2＝57023.6kW h；
则本周用电：W′＝W2﹣W1＝57023.6kW h﹣52023.6kW h＝5000kW h；
学校的电灯工作的时候互不影响，所以它们是并联的；
日光灯比节能护眼灯多消耗的电功率为：ΔP＝（40W﹣15W）×600＝15000W＝15kW，
则日光灯比节能护眼灯多消耗的电能为：ΔW＝ΔPt＝15kW×90h＝1350kW h，
而电费的单价为：0.5元/kW h，
故白炽灯比节能灯多交的电费为：1350kW h×0.5元/kW h＝675元。
故答案为：5000；并；675。
37．【考点】电功率的综合计算；电路的三种状态．版权所有
【专题】应用题；电流和电路；电能和电功率；应用能力．
【解答】（1）吸顶灯是由21颗相同的LED灯珠串联组成，所有灯珠不亮，说明电路中没有电流通过，根据串联电路中各用电器工作时相互影响可知，可能是AB间的LED灯珠发生了断路；
（2）电源模块输出的电压U可在40～90V范围内变化，从而使输出电流恒定为0.3A；所以AB两点一个灯珠坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光；
单个LED灯珠的额定电压为3.3V，AB间的LED灯珠被短路后，20个灯珠串联接入电路中，
由串联电路的电压特点可知，电源模块的输出电压：U＝20U额＝20×3.3V＝66V，
吸顶灯输出电流恒定为0.3A，故此时吸顶灯的功率为：P＝UI＝66V×0.3A＝19.8W。
故答案为：（1）断路；（2）能；19.8。
38．【考点】串并联的比例计算；串联电路中的电流规律；电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；欧姆定律；应用能力．
【解答】甲、乙两根完全相同的导线，将甲电阻丝剪去一半，电阻变为R1；将乙导线从中间对折接入，电阻变为R2，由对折后长度变为原来的一半，横截面积变成原来的2倍，所以R1：R2＝2：1；
把R1、R2串联在电路中时，根据串联电路的电流特点可知通过R1的电流I1等于通过R2的电流I2，根据串联电路的分压作用知R1、R2的两端的电压U1：U2＝R1：R2＝2：1。
故答案为：等于；2：1。
39．【考点】电阻箱；常见电压的大小．版权所有
【专题】电压和电阻；分析、综合能力．
【解答】一节新干电池的电压是1.5V；
电阻箱的示数：R＝2×1000Ω+0×100Ω+9×10Ω+6×1Ω＝2096Ω。
故答案为：1.5；2096。
40．【考点】欧姆定律的应用；根据F＝ps求压力大小；液体压强的公式及计算．版权所有
【专题】计算题；推理法；图析法；电压和电阻；欧姆定律；压强、液体的压强；分析、综合能力．
【解答】（1）由图甲可知，定值电阻与变阻器串联接入电路，电压表测R0两端的电压，电流表测通过电路的电流；
由题知，给水箱加水至预定水位的过程中，电压表的最大示数为12V，电流表示数变化的范围为0.2～0.6A，此过程中浮子上浮，金属杆AP上移，变阻器接入电路的电阻减小，总电阻减小，由欧姆定律可知电路中电流增大，由U＝IR可知定值电阻R0两端的电压也增大，即电压表示数增大，
所以，当水位达到预定值时，电压表的示数为12V，电流表的示数为0.6A，
根据欧姆定律可得定值电阻R0的阻值：
R020Ω；
（2）当金属杆AP在最下端时，变阻器接入电路的电阻最大，总电阻最大，由欧姆定律可知此时电路中电流最小，由题意可知I小＝0.2A，
根据欧姆定律和电阻的串联可得电源电压：U＝I小（R滑大+R0）＝0.2A×（70Ω+20Ω）＝18V；
当水位达到预定值时，电路中电流最大，由题意可知I大＝0.6A，
此时电路的总电阻为：R总小30Ω，
由串联电路的电阻规律可得变阻器接入电路的最小电阻为：R滑小＝R总小﹣R0＝30Ω﹣20Ω＝10Ω；
由乙图可知，变阻器接入电路的阻值与水位成一次函数关系，设R＝kh+b，且h＝20cm时，R＝70Ω，h＝90cm时，R＝0Ω，
则可得：70Ω＝20cm×k+b﹣﹣﹣﹣①，0Ω＝90cm×k+b﹣﹣﹣﹣②，
两式联立可得：k＝﹣1Ω/cm，b＝90Ω，
则：R＝﹣1Ω/cm×h+90Ω，
所以，警戒水位：h大80cm＝0.8m；
（3）当水位达到预定值时，水箱底部受到水的压强：p＝ρ水gh大＝1×103kg/m3×10N/kg×0.8m＝8×103Pa；
根据p可得水箱底部受到水的压力：F＝pS＝8×103Pa×0.5m2＝4×103N。
故答案为：20；0.8；4×103。
四．作图题（共2小题）
41．【考点】串并联电路的设计；应用欧姆定律设计电路图．版权所有
【专题】作图题；设计与制作题；电流和电路；应用能力．
【解答】如果照明灯和指示灯并联，且开关在某一支路上，只控制一个灯，所以无论开关是否闭合，都不影响另一个灯，显然不符合要求；如果开关在干路上，则两个灯同时亮同时灭，同样不符合要求；如果两个灯串联，并且开关与指示灯并联，当开关闭合时，指示灯被短路，照明灯单独连入电路，正常发光；当开关断开时，指示灯和照明灯串联接入电路，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯不发光，此时照明灯不亮，指示发出微光，符合要求；为了保证用电安全，开关应接在火线上，则电路图如图所示：
。
故答案为：
。
42．【考点】应用欧姆定律设计电路图．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：
五．简答题（共1小题）
43．【考点】电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】答：用塑料梳子梳头发，由于摩擦使梳子和头发带电，且带异种电荷；头发越梳越蓬松，是因为头发带同种电荷相互排斥。
六．实验探究题（共12小题）
44．【考点】探究电流与电压的关系．版权所有
【专题】实验题；电流和电路；分析、综合能力；实验基本能力．
【解答】
（1）图1中两个电表还未接入电路，在该实验中，电压表应与电阻R并联，电流表应串联在电路中，因电源为两节干电池串联（电源电压约为3V），且电路中电流不大，所以两个电表都应选择小量程（或者由图2可知两个电表都应选择小量程），且连接电表时都应注意电流从正接线柱流入、从负接线柱流出，如下图所示：
（2）由图2可知，电压表的量程为0～3V，分度值为0.1V，则电压表的示数为2.6V；电流表的量程为0～0.6A，分度值为0.02A，则电流表的示数为0.26A；
（3）由图3可知，当R1和R2的电压相同时，通过R2的电流较小，说明其对电流的阻碍作用较大，则R2的电阻较大，即R1＜R2。
故答案为：（1）图见解答；（2）2.6；0.26；（3）小于。
45．【考点】影响电磁铁磁性强弱的因素；欧姆定律的简单计算；利用安培定则判断磁极．版权所有
【专题】电压和电阻；欧姆定律；磁现象、电生磁；应用能力．
【解答】（1）电流由螺线管的右端流入，左端流出，由安培定则可知，铁螺丝钉右端是N极，如图所示：
（2）发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁力变大，磁性变强；
（3）由图乙可知，电流表使用的量程是0～0.6A，分度值为0.02A，示数为0.2A；
（4）由表中数据可知，三次测量的电阻值分别为：
R112Ω；
R212Ω；
R112.5Ω；
则测得定值电阻的阻值为：R12.2Ω。
故答案为：（1）见解析；（2）强；（3）0.2；（4）12.5。
46．【考点】伏安法测电阻．版权所有
【专题】实验题；电流和电路；电压和电阻；欧姆定律；应用能力．
【解答】（1）滑动变阻器按采用一上一下方式接入电路中，电路连接如图所示：；
（2）在闭合开关前，应将滑动变阻器的滑片移动到最大阻值处，即最左端；由图乙可知，该电流表所选量程为0～0.6A，分度值为0.02A，故读数为0.12A；
（3）由图丙可知，当电压表示数为U1＝0.3V时，电流表示数为I1＝0.1A，此时灯泡的电阻RL13Ω；
当电压表示数为U2＝1V时，电流表示数为I2＝0.2A，此时灯泡的电阻RL25Ω；
由此可知，小灯泡的电阻随着电压（或电流）的升高而变大；
小灯泡开始发光时的电阻RL3.5Ω，所以小灯泡未发光时电阻小于3.5Ω，故选B；
（4）由欧姆定律可知，电压不变，电路中的电流增大，是因为电路中的电阻减小；当电流增大时，小灯泡的电压也会增大，则小灯泡的电阻会随着增大，根据串联电路电压关系可知，滑动变阻器两端的电压会减小。
故答案为：（1）；（2）左：0.12（3）B（4）减小；增大；减小。
47．【考点】探究并联电路中干路电流与各支路电流的关系．版权所有
【专题】实验题；电流和电路；电压和电阻；实验基本能力．
【解答】（1）为了保护电路，连接电路时应断开开关；
（2）由图甲可知，电流表与灯L1串联，故电流表测量的是灯泡L1的电流；为使探究得出的结论具有普遍意义，L1、L2应该选择规格不同的灯泡；
（3）闭合开关，发现灯L1和L2均不亮，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障原因可能是灯L1断路；
（4）由表中数据可知，忽略误差不计，L1、L2两端电压U等于L1两端电压U1与L2两端电压U2之和，即U＝U1+U2。
故答案为：（1）断开；（2）L1；不同；（3）灯L1断路；（4）U＝U1+U2。
48．【考点】伏安法测量小灯泡的电功率．版权所有
【专题】实验题；电流和电路；电压和电阻；电能和电功率；应用能力；分析、综合能力；实验基本能力．
【解答】（1）由本实验目的和原理（P＝UI）知，实验中还需要用到的两个器材是电流表、电压表；
（2）电压表与灯泡并联，电流表串联在电路中，如下图所示：
（3）为保护电路，由图甲所示电路图可知，闭合开关前，滑片要置于A端；
（4）灯泡的额定电压为“2.5V”，U2＝（2.5V）2＝6.25V2，由图乙得出灯泡的额定功率为0.9W，
灯泡正常发光时的电阻为：R6.9Ω。
故答案为：（1）电流表；电压表；（2）见解答图；（3）A；（4）0.9；6.9。
49．【考点】伏安法测电阻．版权所有
【专题】实验题；电流和电路；电压和电阻；欧姆定律；分析、综合能力；实验基本能力；科学探究能力．
【解答】（1）为了保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于最大值B端；
（2）开关闭合后，发现电压表有示数，电流表指针在零刻度线左端，其原因是电流表正负接线柱接反了；
（3）由图﹣2可知，电流表量程为0～0.6A，其分度值为0.02A，示数为0.5A，由I得，R的阻值为：R5Ω；
此实验要多次测量电阻值，最后求电阻值的平均值，其目的是减小误差；
（4）要测量长度为100cm的镍铬合金丝MN的阻值，原理是R，电压表应测MN的电压，则电压表应与MN并联；实验中导线只有7根，且长度均为30cm，导线已经用去5根剩余2根，由于导线长度不够电压表不能直接接MN的两端，所以将电压表与滑动变阻器并联，测出滑动变阻器两端电压，再根据串联分压原理求出MN两端的电压，量程选小量程，电路连接如下图：
故答案为：（1）断开；B；（2）电流表正负接线柱接反了；（3）5；减小误差；（4）见解答图。
50．【考点】电流表、电压表在判断电路故障中的应用．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】（1）闭合开关后灯不亮，说明电路可能断路或短路或灯泡实际功率太小，为判断电路是否正常，应首先进行的操作是向左移动滑动变阻器的滑片，观察灯是否发光；
（2）如果在反复调节后灯仍不亮，若检查发现只有灯和变阻器可能出现故障；观察电表，若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路；若电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；若电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路。
故答案为：（1）左移动滑动变阻器的滑片；灯是否发光；（2）若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路（或电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；或电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路）。
51．【考点】探究串联电路中的电压规律．版权所有
【专题】实验题；电压和电阻；实验基本能力．
【解答】（1）将电压表接入电路前，观察到指针位置如图﹣1所示，即电压表指针没有与零刻度线对齐，故为保证测量结果准确，接下来应进行的操作是对电压表进行调零；
（2）由实物图可知，电源电压为3V，故电压表选用小量程并联在小灯泡L1两端，如下图所示：
；
（3）由表格中数据可知，2.6V＝1.6V+1.0V＝ 1.3V+1.3V＝1.4V+1.2V，即U＝U1+U2；
为了寻找普遍规律，应换用不同规格的小灯泡多次实验。
故答案为：（1）对电压表进行调零；（2）见解答图；（3）U＝U1+U2；寻找普遍规律。
52．【考点】探究电流与电压的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）由甲图可知电压表与定值电阻并联，故实物图如图所示：
；
（2）探究电流与电压关系的电路图为串联电路，电压表测定值电阻R两端的电压，电流表测电路中的电流。闭合开关，移动滑片，电流表无示数，说明电路中有断路，电压表的示数接近电源电压，说明电压表与电源接通，所以是电压表并联部分电路断开了，是定值电阻断路了；
（3）要探究电流和电压的关系，电阻不变，而灯泡的电阻随温度的升高而升高，由表格中的数据可知定值电阻阻值为10欧，故滑动变阻器阻值最大时，电路的最小电流为I0.2A，故第一组数据是拼凑的；
（4）分析表格中的实验数据知，当电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：（1）；（2）定值电阻断路了；（3）1；（4）当电阻一定。
53．【考点】伏安法测电阻．版权所有
【专题】实验题；电压和电阻；测量型实验综合题；实验基本能力．
【解答】（1）电源为两节新干电池，即电源电压为3V，故电压表选用小量程与电阻并联，如下所示：
（2）连接电路时，为了保护电路，开关必须断开，滑片应置于阻值最大的一端即B端；
电路故障分析，先看电流表示数为0，因此故障类型应为断路；电压表示数约为电源电压，则电压表测量处断路，即定值电阻R断路。
（3）根据电流表读出电流为I＝0.2A，由I可得，则电阻R12Ω，
有同学把此次数据作为本实验的最终结果，没有多次测量求平均值，误差大，因此这种做法不妥。
故答案为：（1）见解答图；（2）断开；电阻R断路；（3）12；没有多次测量求平均值，误差大（多次测量求平均值，减小误差）。
54．【考点】伏安法测小灯泡的电阻．版权所有
【专题】实验题；电压和电阻；欧姆定律；实验基本能力．
【解答】（1）电源电压为3V，故电压表选用小量程与灯并联，如下所示：
（2）正确连接好电路，闭合开关前，为保护电路，应将滑动变阻器的滑片P置于阻值最大处，即B端。闭合开关后，发现小灯泡不发光，电流表无示数，电路可断路，电压表有示数，电压表与电源连通，已知导线、电表均完好且接触良好，造成这一现象的原因可能是灯泡断路。
（3）排除故障后进行实验，当滑动变阻器的滑片移至某一位置时，电压表的示数为2.1V，电流表的示数如图1乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，此时小灯泡的电阻为
R8.1Ω。
（4）A、经过多次实验，测量并记录多组数据，得到小灯泡的I﹣U图像如图2所示，该图像不是一条直线，可知灯的电阻是变化的，其原因是灯的电阻随温度的变化而变化。滑动变阻器连入电路的电阻是变化的，滑动变阻器I﹣U图像不是一条直线，故A错误；
BC、因灯的电压与变阻器的电压等于电源电压，保持不变，通过灯与变阻器的电流相等，故C正确。
故选：C
故答案为：（1）见解析；（2）B；灯泡断路；（3）0.26；8.1；（4）灯的电阻随温度的变化而变化；C；灯的电压与变阻器的电压等于电源电压，保持不变，通过灯与变阻器的电流相等。
55．【考点】伏安法测电阻；应用欧姆定律设计电路图．版权所有
【专题】实验题；设计与制作题；电流和电路；欧姆定律；应用能力；实验基本能力；科学探究能力．
【解答】【方法一】（1）实验电路图如下，两电阻串联；电源电压约为30V，R总＝R1+R2＝20Ω+40Ω＝60Ω，电路中的电流约，小于电流表的小量程，可将电流表以小量程接入电路；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电流表的示数I；
（3）根据欧姆定律得，U＝IR总＝I（R1+R2）。
【方法二】（1）实验电路图如下，两电阻串联，电压表（量程0～15V）测小电阻R1两端的电压；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电压表的示数U1；
（3）根据串联分压的规律可得：，
则电源电压：U。
答：（1）见解答图（答案不唯一，但步骤和电源电压的表达式需与电路图一致）；
（2）主要的实验步骤和需要测量的物理量：
①按照电路图连接电路；
②闭合开关S，读出电流表的示数I；
（3）电源电压的表达式：U＝IR总＝I（R1+R2）。
七．综合应用题（共5小题）
56．【考点】插座的构造与工作方式；焦耳定律的应用．版权所有
【专题】应用题；电流和电路；电与热、生活用电；应用能力．
【解答】（1）根据上述现象可知，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔互不影响，因此它们是并联的；
（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
答：（1）并联；（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
57．【考点】电功与电能的计算；欧姆定律的应用．版权所有
【专题】电压和电阻；理解能力．
【解答】（1）从图示可知，舱体不漏气时，舱体内气压为1.0×105Pa时，R的电阻为10Ω，故电路中的电流为：I0.2A，故R0两端的电压为：
U0＝IR0＝0.2A×50Ω＝10V；
（2）舱体不漏气时，电路工作10min消耗的电能：
Q＝I2Rt＝（0.2A）2×（50Ω+10Ω）×10×60s＝1440J；
（3）当电压表示数为8V时，此时电路中的电流：I0.16A；R的电压：UR＝U总﹣U0＝12V﹣8V＝4V；R的阻值：
R25Ω，从图示可知，此时舱体内的气压值为0.6×105Pa。
答：（1）舱体不漏气时，R0两端的电压为10V；
（2）舱体不漏气时，电路工作10min消耗的电能为1440J；
（3）电压表示数为8V时，舱体内的气压值为0.6×105Pa。
58．【考点】欧姆定律的应用；欧姆定律求范围值；电功与电能的计算；电功率的综合计算．版权所有
【专题】计算题；电流和电路；电压和电阻；欧姆定律；电能和电功率；应用能力．
【解答】（1）电路图如下：
；
（2）闭合开关S、S1，灯泡L1短路，灯泡L2与滑动变阻器串联，电压表测滑动变阻器两端电压；R调节滑动变阻器R的滑片P，当电压表的示数为U＝2V时，灯泡L2恰好正常发光，灯泡L2两端的电压U2＝2.5V，则U电源＝2V+2.5V＝4.5V；
（3）当开关S、S1闭合时，在确保电路安全的情况下，由串联电路的分压原理可知，滑动变阻器接入电路中阻值越大，电压表示数越大；因灯泡的额定电压为2.5V，故可知小灯泡两端电压最大为U2＝2.5V，故由串联电路的电压规律可知，滑动变阻器两端最小电压为：U滑小＝U电源﹣U2＝4.5V﹣2.5V＝2V，
根据P＝UI得，此时电路中的电流为IL0.5A，由欧姆定律可知，滑动变阻器R2接入电路中的最小阻值为：R滑小4Ω，
因电压表量程为0～3V，故滑动变阻器两端最大电压为U滑大＝3V，此时小灯泡两端电压为：U2′＝U电源﹣U滑大＝4.5V﹣3V＝1.5V；
根据P得，灯泡L2的电阻为：R25Ω，
由欧姆定律可得，此时流过灯泡的电流为IL′0.3A，
此时滑动变阻器接入电路中的最大阻值为：R滑大10Ω，
故可知滑动变阻器R接入电路的阻值范围为4Ω～10Ω；
（4）只闭合开关S时，灯泡L1、灯泡L2与滑动变阻器串联，
根据P得，灯泡L1的电阻为：R15Ω，
R1＝R2＝5Ω，则灯泡L1、灯泡L2的电压最大都为U1′'＝U2′'＝2V，
由欧姆定律可得，此时流过灯泡的电流为IL′'0.4A，
电路在1min内最多消耗的电能为：W＝U电源IL′'t＝4.5V×0.4A×60s＝108J。
答：（1）见解答图；
（2）电源电压为4.5V；
（3）当开关S、S1闭合时，在确保电路安全的情况下，滑动变阻器R接入电路的阻值范围为4Ω～10Ω；
（4）只闭合开关S时，电路在1min内最多消耗的电能为108J。
59．【考点】欧姆定律的应用．版权所有
【专题】应用题；推理法；顺推法；电压和电阻；欧姆定律；分析、综合能力．
【解答】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
①由欧姆定律可得，电阻R1两端的电压：U1＝IR1＝0.4A×10Ω＝4V；
②（a）闭合开关S，在电路安全工作的前提下，电压表的最大示数时滑动变阻器R2的阻值全部连入电路，
则电路中的电流：I小0.2A，
由I可得，R1两端的电压：U1小＝I小R1＝0.2A×10Ω＝2V；
因串联电路中总电压等于各分电压之和，所以，电源电压：U＝U1小+U2大＝2V+10V＝12V；
（b）电压表的示数最小时滑动变阻器R2连入电路的阻值最小，通过滑动变阻器R2的电流最大，
因串联电路中总电压等于各分电压之和，则：U1大＝U﹣U2小＝12V﹣2V＝10V，
则允许通过滑动变阻器的最大电流为：I大1A。
答：①电阻R1两端的电压为4V；
②（a）电源电压为12V；
③允许通过滑动变阻器的最大电流为1A。
60．【考点】超导现象和超导材料；一切物体都有内能；电阻的概念．版权所有
【专题】电压和电阻；理解能力．
【解答】（1）电阻率是表征材料导电性能的物理量；
（2）一切物体在任何温度下都有内能，所以低温下水银的内能不等于零；
（3）根据焦耳定律Q＝IRt可知，电阻为零时，电热为零，电能就不会转化为热白白的散失了。所以用超导材料传输电能可以减少热损耗。
故答案为：（1）导电性能；（2）不等于；（3）导线（电动机线圈）。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
