中小学教育资源及组卷应用平台

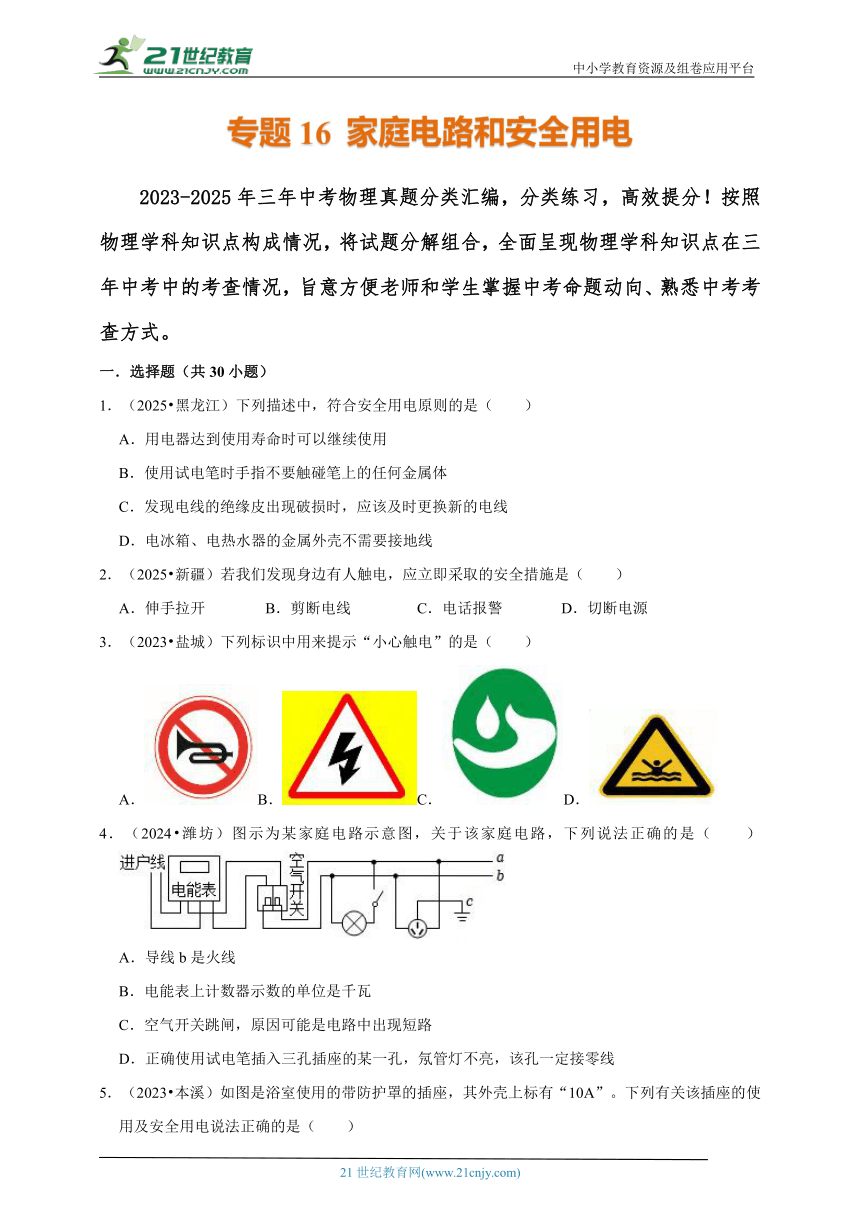

专题16 家庭电路和安全用电
2023-2025年三年中考物理真题分类汇编，分类练习，高效提分！按照物理学科知识点构成情况，将试题分解组合，全面呈现物理学科知识点在三年中考中的考查情况，旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一．选择题（共30小题）
1．（2025 黑龙江）下列描述中，符合安全用电原则的是（ ）
A．用电器达到使用寿命时可以继续使用
B．使用试电笔时手指不要触碰笔上的任何金属体
C．发现电线的绝缘皮出现破损时，应该及时更换新的电线
D．电冰箱、电热水器的金属外壳不需要接地线
2．（2025 新疆）若我们发现身边有人触电，应立即采取的安全措施是（ ）
A．伸手拉开 B．剪断电线 C．电话报警 D．切断电源
3．（2023 盐城）下列标识中用来提示“小心触电”的是（ ）
A．B． C．D．
4．（2024 潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线

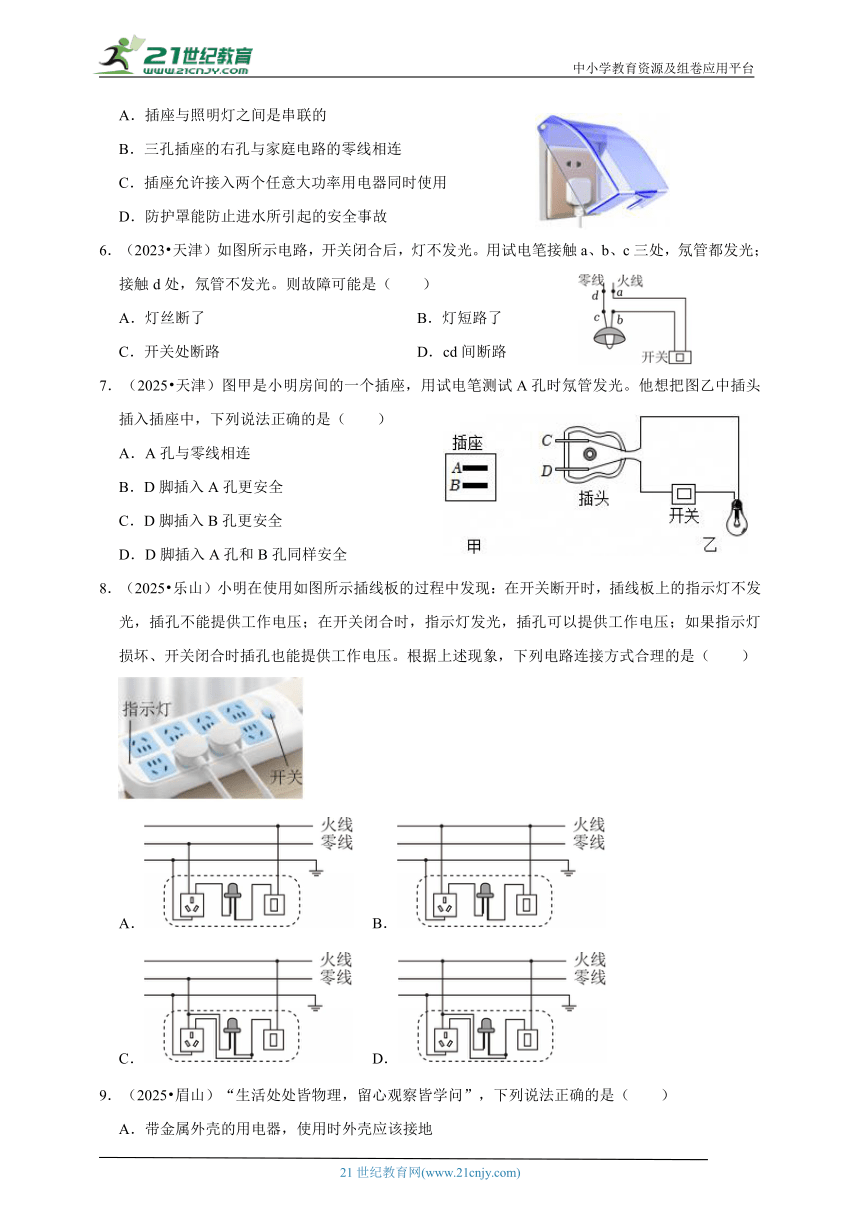

5．（2023 本溪）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）
A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
6．（2023 天津）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了 B．灯短路了
C．开关处断路 D．cd间断路
7．（2025 天津）图甲是小明房间的一个插座，用试电笔测试A孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是（ ）
A．A孔与零线相连
B．D脚插入A孔更安全
C．D脚插入B孔更安全
D．D脚插入A孔和B孔同样安全
8．（2025 乐山）小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏、开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（ ）
A． B．
C． D．

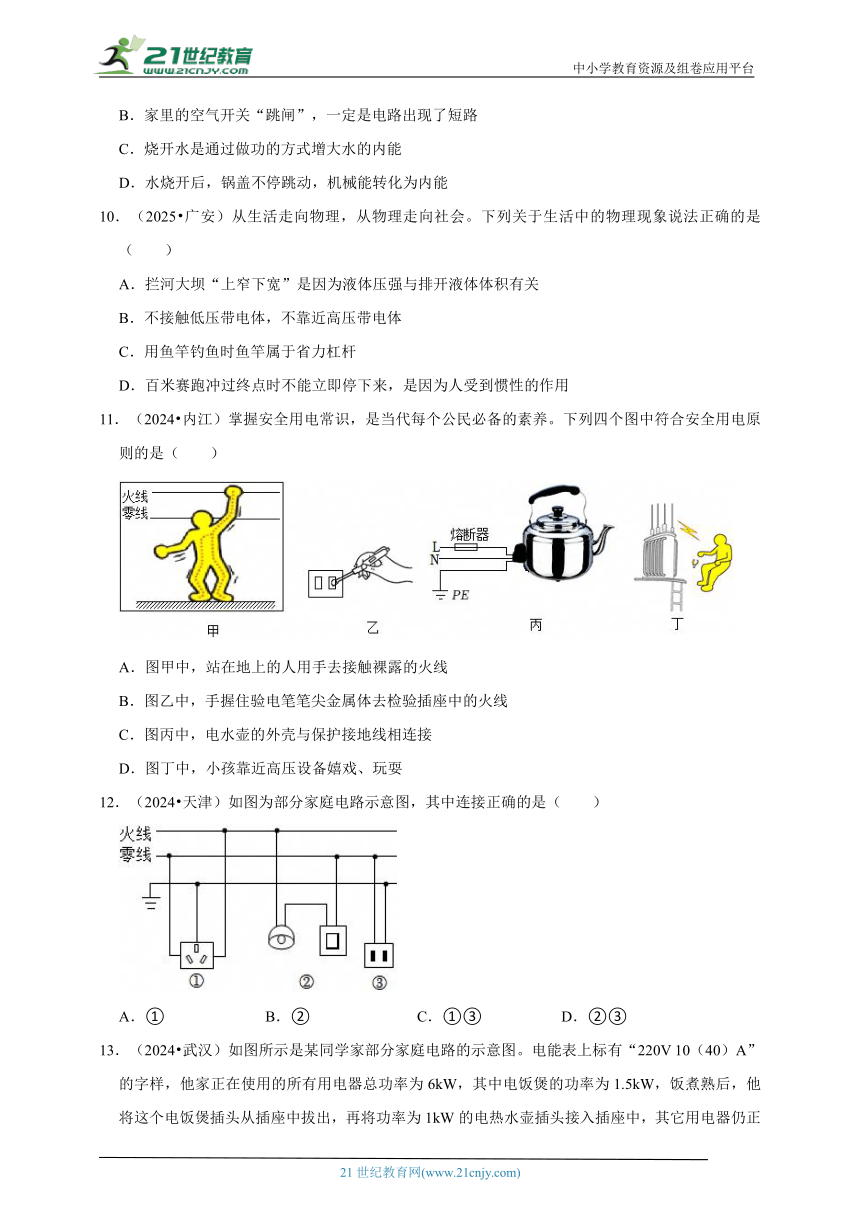

9．（2025 眉山）“生活处处皆物理，留心观察皆学问”，下列说法正确的是（ ）
A．带金属外壳的用电器，使用时外壳应该接地
B．家里的空气开关“跳闸”，一定是电路出现了短路
C．烧开水是通过做功的方式增大水的内能
D．水烧开后，锅盖不停跳动，机械能转化为内能
10．（2025 广安）从生活走向物理，从物理走向社会。下列关于生活中的物理现象说法正确的是（ ）
A．拦河大坝“上窄下宽”是因为液体压强与排开液体体积有关
B．不接触低压带电体，不靠近高压带电体
C．用鱼竿钓鱼时鱼竿属于省力杠杆
D．百米赛跑冲过终点时不能立即停下来，是因为人受到惯性的作用
11．（2024 内江）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是（ ）
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
12．（2024 天津）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．① B．② C．①③ D．②③

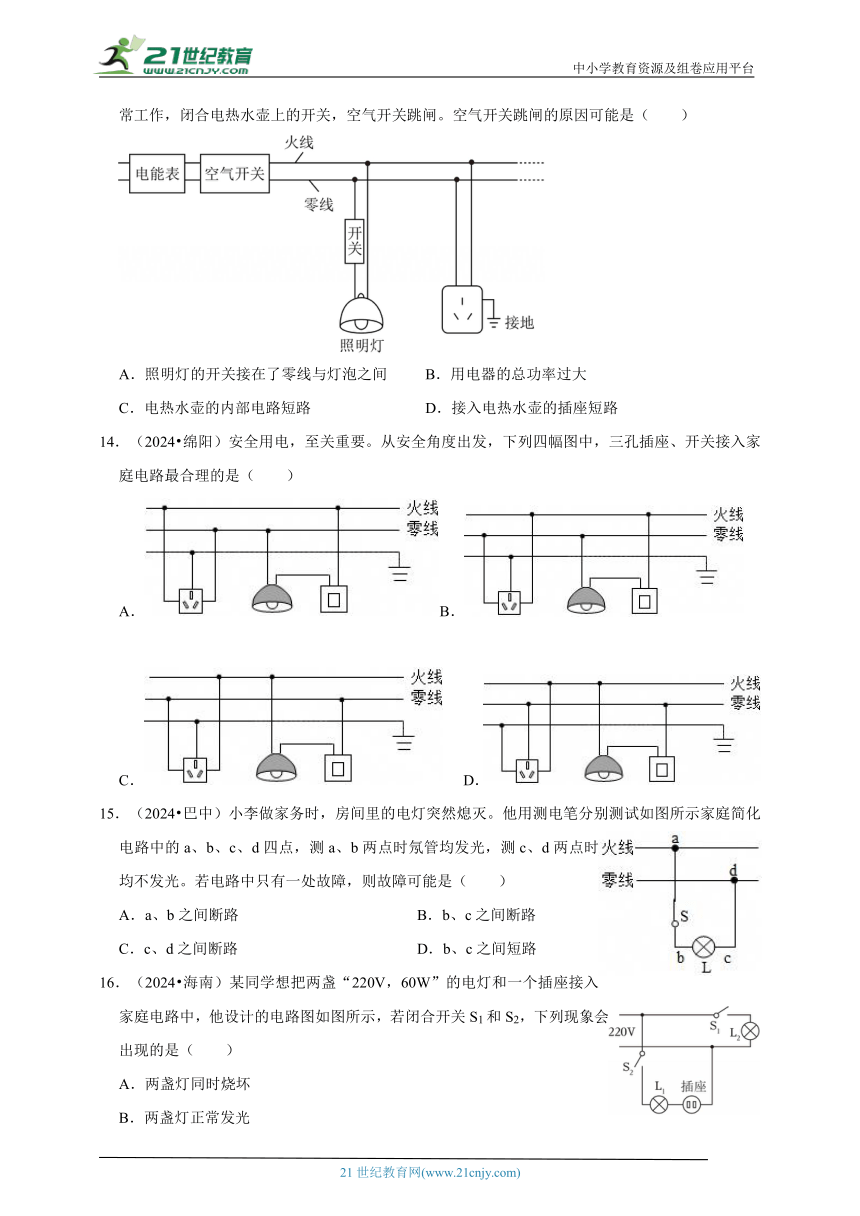

13．（2024 武汉）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
14．（2024 绵阳）安全用电，至关重要。从安全角度出发，下列四幅图中，三孔插座、开关接入家庭电路最合理的是（ ）
A．B．
C． D．
15．（2024 巴中）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是（ ）
A．a、b之间断路 B．b、c之间断路
C．c、d之间断路 D．b、c之间短路
16．（2024 海南）某同学想把两盏“220V，60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关S1和S2，下列现象会出现的是（ ）
A．两盏灯同时烧坏
B．两盏灯正常发光
C．只有L2正常发光

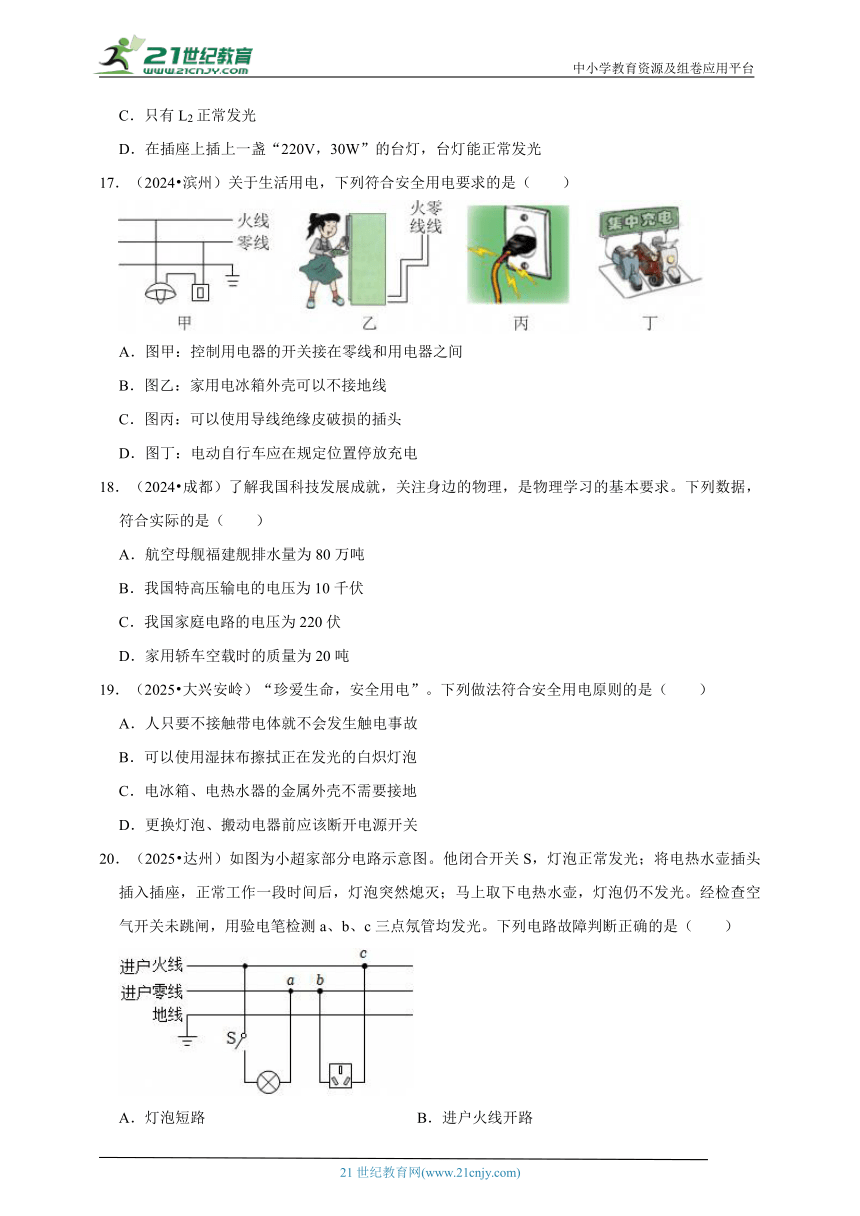

D．在插座上插上一盏“220V，30W”的台灯，台灯能正常发光
17．（2024 滨州）关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
18．（2024 成都）了解我国科技发展成就，关注身边的物理，是物理学习的基本要求。下列数据，符合实际的是（ ）
A．航空母舰福建舰排水量为80万吨
B．我国特高压输电的电压为10千伏
C．我国家庭电路的电压为220伏
D．家用轿车空载时的质量为20吨
19．（2025 大兴安岭）“珍爱生命，安全用电”。下列做法符合安全用电原则的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．可以使用湿抹布擦拭正在发光的白炽灯泡
C．电冰箱、电热水器的金属外壳不需要接地
D．更换灯泡、搬动电器前应该断开电源开关
20．（2025 达州）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路 B．进户火线开路
C．进户零线开路 D．三孔插座短路
21．（2024 新疆）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mA B．630mA C．63A D．630A
22．（2023 兰州）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S1，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S2，电动机M和电热丝R均不工作，试电笔氖管不发光。选项图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
A． B．
C． D．
23．（2025 绥化）如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用试电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）
A．灯泡断路 B．b、c间断路
C．a、d间断路 D．进户线零线断路
24．（2025 湖南）暑假即将来临，外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是（ ）
A．图甲：靠近高压带电体易发生触电
B．图乙：系好安全带是利用乘客的惯性
C．图丙：水看起来比实际的浅是因为光的反射
D．图丁：列车驶过站台时，空气流速越大的位置，压强越大
25．（2024 广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路
B．插座两孔短路
C．输电线甲a、b两点之间断路
D．输电线甲b、c两点之间断路
26．（2024 威海）家用吊扇灯的风扇和灯既可独立工作，又可同时工作，下列电路正确的是（ ）
A． B．
C． D．
27．（2024 广州）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动
D．放电时电流方向是从避雷针流向云层
28．（2024 呼和浩特）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A．①②③④ B．②③④⑤ C．①②④⑤ D．③④⑤⑥
29．（2023 菏泽）如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的b处
B．保险丝熔断后，可以临时用一段铜线代替
C．用电器的功率越大，电能表记录的数字一定越大
D．使用验电笔检测的正确方式如图乙所示
30．（2023 绵阳）如图所示，是螺丝口灯座，连接时要求灯座的金属螺旋套与家庭电路的零线连接，灯座顶端的弹簧片与火线连接。选项图中，螺丝口灯座与家庭电路、开关连接正确的是（ ）
A． B．
C．D．
二．多选题（共1小题）
（多选）31．（2023 湖北）如图甲是某家庭电路连接示意图，图乙为电路中空气开关的原理图，P为电磁铁，Q为衔铁，S为开关。下列分析正确的是（ ）
A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地
C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
三．填空题（共12小题）
32．（2025 广西）某试电笔的构造如图所示。正确使用试电笔时，手指按住笔卡，用试电笔的 部位接触导线的芯线，若氖管发光，则该导线是 （选填“火线”或“零线”）。
33．（2024 广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
34．（2025 江西）某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了 故障，从而使干路中的 过大，导致空气开关自动切断电路。
35．（2025 凉山州）随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解、充电桩输出电压的范围是300﹣600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 （选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 线；若充电桩起火， 用水灭火。
36．（2023 贵州）如图甲所示的家用电饭锅，其金属外壳通过插座的 （选填“A”“B”或“C”）孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温控开关等，熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热功率完成工作流程，其中慢熬过程仅有一个发热电阻工作，电功率P随时间t变化关系的图像如图乙所示。若快煮过程电流做功为W1，慢熬过程电流做功为W2，则W1：W2＝ 。
37．（2023 济南）1953年我国第一条220kV高压输电线路工程破土动工，1981年500kV超高压输变电工程正式投入运行，2009年1000kV特高压交流试验示范工程投入商业运行，我国高压输电技术从“跟跑”到“领跑”，已成为中国制造的“金色名片”。为什么远距离输电的电压越来越高？原来，当电流通过输电线时，由于电流的热效应，输电线上就不可避免地有电能损失。在输电线电阻一定的情况下，要减小输电线上的电能损失，就要尽可能减小 ；为了在一定时间内输送更多的电能，就应该采用 来输电。
38．（2025 黑龙江）如图所示的家庭电路，闭合开关S后，灯泡L不亮，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，则该电路的故障是 （填“ab”“bc”或“进户零线”）断路。维修后闭合开关S，灯泡发光，用试电笔检测b点时试电笔的氖管 （填“发光”或“不发光”）。
39．（2025 扬州）如图，测电笔的氖管发光，所测孔连接的是 线，多个用电器同时插入插线板都能独立工作，各用电器是 联的，断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上，三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电。
40．（2024 深圳）结合生活，回答下列问题：
（1）细心的视视同学发现插头上的①比较长，应该连接家庭电路 线；
（2）视视同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）。
41．（2024 日照）如图所示是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关S1、S2，电灯L1正常发光，但L2仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
42．（2024 临沂）4月25日，2024山东省文旅产业高质量发展大会在临沂开幕。同日，水韵琅琊 点靓沂河亮相央视，吸引着海内外广大游客光“临”，体验临沂之“美”。
（1）出行之“美”：如图1所示，点靓沂河 光影巴士化身“行走的BGM”把沂河点“靓”！
①乘客登上光影巴士的上层，他的重力势能 （选填“增大”“减小”或“不变”）；
②乘客可以依据声音的 不同，判断出车载背景音乐中的不同乐器；
③巴士充电时，车载电池相当于电路中的 。
（2）沂河之“美”：动感酷炫的沂河灯光秀惊艳全网，一时间成为临沂的“新晋顶流”。
①如图2所示，位于灯光秀“C位”的临沂广播电视塔发出炫目的光束，这是光的 现象；
②游客的白色上衣在红色灯光的照射下呈现 色；
③岸边高楼上展现山水人文画卷的各彩灯之间是 联的；
④游客纷纷举着手机拍照。某游客的手机电池的额定电压为3.8V，额定容量为4000mA h，该手机电池充满电后储存的电能为 J。
（3）体验之“美”：登上如图3所示的“水韵琅琊”游船，听“王羲之”穿越古今的告白，观酷炫的灯光秀表演。
①游客陆续登船的过程中，游船受到的浮力 ，船底受到水的压强 （均选填“增大”“减小”或“不变”）；
②夜风吹来，游客感到阵阵凉意是因为 ；
③游客感觉电视塔“迎面而来”是以 为参照物的；
④游览结束后，关闭发动机的游船仍能向前运动，是因为游船 。
（4）文化之“美”：琅琊古城展演的《国秀 琅琊》剧目，让观众在美轮美奂的意境中触摸琅琊璀璨的历史画卷。
①如图4所示，演员在钢圈的拉力作用下离开地面，说明力可以改变物体的 ；
②在重现诸葛亮借东风的场景时，舞台的烟雾效果是因干冰（固态二氧化碳） （填物态变化名称），使水蒸气遇冷液化所致。
（5）味蕾之“美”：“品沂蒙名糁，吃临沂炒鸡”是游客来“临”的必选项。
①糁店使用特制的大型电热锅熬糁时，电热锅的金属外壳必须 ，以保证用电安全；
②炒鸡的香味扑鼻说明了分子 。
43．（2023 东营）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是 （选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或“火线”）和用电器之间。
四．作图题（共12小题）
44．（2025 宜宾）如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。
45．（2025 河南）如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
46．（2025 苏州）如图中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
47．（2025 甘肃）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
48．（2025 连云港）如图所示，请用笔画线代替导线将电灯和开关接到电路中。
49．（2024 青海）从嫦娥一号升空，到嫦娥五号携月壤返回，中国人一步步将“上九天揽月”的神话变为现实！
（1）如图甲所示，是玉兔二号月球车静止在着陆器斜面上的简化图。请画出玉兔二号月球车所受摩擦力和支持力的示意图。
（2）如图乙所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
50．（2024 达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
开关
插孔
发光二极管
电阻
51．（2024 兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
52．（2024 甘肃）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关S1，电吹风即吹出风来；若同时还闭合S2，吹出热风；若只闭合S2，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
53．（2024 南充）如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
54．（2023 鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
55．（2025 深圳）AI机器人逐渐进入我们的生活，如图1为月月同学购买的某款机器人站立在水平地面上，在图中画出月月同学买的机器人受到的重力的示意图。（点O为机器人的重心）
金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图2中用笔画线表示导线将三孔摇座和开关连接在家庭电路中。
五．简答题（共2小题）
56．（2024 贵州）电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
57．（2023 山西）如图是某地消防部门公布的2022年各场所火灾数2022年各级开火灾数据统计图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因。
六．综合应用题（共2小题）
58．（2024 齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的。
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
59．（2024 河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
额定电压 220V
高温挡功率 2000W
低温挡功率 800W
（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过 的方式增大空气内能的。
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电暖器正常使用。
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦时？
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
专题16 家庭电路和安全用电
参考答案与试题解析
一．选择题（共30小题）
题号 1 2 3 4 5 6 7 8 9 10 11
答案 C D B C D D B C A B C
题号 12 13 14 15 16 17 18 19 20 21 22
答案 A C B B C D C D C C B
题号 23 24 25 26 27 28 29 30
答案 C A D C D C A B
二．多选题（共1小题）
题号 31
答案 BD
一．选择题（共30小题）
1．【考点】安全用电原则；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A．用电器等达到使用寿命及时更换，以免因绝缘性能不好而出现安全隐患，故A错误；
B．在使用试电笔时，笔尖接触导线，手接触笔尾金属体，但不能接触笔尖金属体，故B错误；
C．电线绝缘皮破损了不能继续使用，否则容易发生触电，发现电线的绝缘皮出现破损时，应该及时更换新的电线，故C正确；
D．电冰箱、电热水器等有金属外壳的用电器必须接地，故D错误。
故选：C。
2．【考点】触电急救．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】AD、根据安全用电原则，发现有人触电时应首先切断电源，如果用手拉，施救的人也会触电，故A错误，D正确。
BC、剪断电线时，容易造成剪刀与电线接触导电而触电，打电话报警会时间过长而延误救人的机会，故BC错误。
故选：D。
3．【考点】常见的触电事故．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、图中所示标志是此路段禁止鸣笛，与题意不符，故A不符合题意；
B、图中所示标志是有电危险的标志，故B符合题意；
C、图中所示标志是节约用水，与题意不符，故C不符合题意；
D、图中所示标志是水深危险，与题意不符，故D不符合题意。
故选：B。
4．【考点】家庭电路故障点的判断；电能表的参数；家庭电路中各元件的连接方式；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、电路中开关要接在火线上，图中开关与导线a相连，说明导线a是火线，导线b是零线，故A错误；
B、电能表是测量用户消耗电能的仪表，电能表上计数器示数的单位是千瓦 时，故B错误；
C、空气开关跳闸，原因可能是电路中出现短路或者电路总功率过大，故C正确；
D、正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔接零线或者接地线，故D错误。
故选：C。
5．【考点】插座的构造与工作方式；安全用电原则；家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；理解能力．
【解答】A、插座与照明灯之间是并联的，故A错误；
B、三孔插座的右孔与家庭电路的火线相连，故B错误；
C、由题知，该插座允许通过的最大电流为10A；如果两个任意大功率用电器同时使用该插座，则可能会造成通过插座的电流超过其允许通过的最大电流而损坏插座，所以该插座不允许接入两个任意大功率用电器同时使用，故C错误；
D、防护罩能防止进水所引起的安全事故，故D正确。
故选：D。
6．【考点】家庭电路故障点的判断．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】开关闭合后，灯不亮，用试电笔测试a、b、c三点，氖管都发光，这说明从火线到a、b、c点之间的电路都是完好的，没有断路；而试电笔测试d点时，氖管不发光，这说明c点到d之间的导线出现断路。
故选：D。
7．【考点】两孔插座的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】用试电笔测试A孔时氖管发光，说明A孔接的是火线，开关要接在火线上，所以插头的插脚D应该插入A孔，故B正确，ACD错误。
故选：B。
8．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压，说明开关同时控制灯泡和插座；
如果指示灯损坏、开关闭合时插孔也能提供工作电压，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；
三孔插座的接法：左零右火上接地，
A、指示灯与三孔插座串联，故A错误；
B、指示灯与三孔插座串联，且三孔插座的左孔连接了火线，故B错误；
C、图中电路的电路的连接符合要求，故C正确；
D、三孔插座的左孔连接了火线，故D错误。
故选：C。
9．【考点】安全用电原则；机械能与其他形式的能之间的转化；热传递改变物体的内能；空气开关的原理和作用．版权所有
【专题】分子热运动、内能；电与热、生活用电；应用能力．
【解答】A、有金属外壳的用电器必须接地线，当用电器漏电时，电流可通过接地线流入大地，从而避免人体触电，保障人身安全，故A正确；
B、空气开关“跳闸”，是因为电路中电流过大。导致电流过大的原因可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C、烧开水时，水吸收热量，温度升高，内能增加，是通过热传递的方式增大水的内能，故C错误；
D、水烧开后，锅盖不停跳动，是水蒸气的内能转化为锅盖的机械能，故D错误。
故选：A。
10．【考点】安全用电原则；运用惯性判断物体的运动；液体压强与深度的关系；杠杆的分类．版权所有
【专题】电与热、生活用电；运动和力；压强、液体的压强；简单机械；应用能力．
【解答】A、根据p＝ρgh可知，当液体密度相同时，水越深的位置，液体压强越大，所以，拦河大坝修建为“上窄下宽”，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体，故B正确；
C、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故C错误；
D、百米赛跑冲过终点时不能立即停下来，是因为人具有惯性，惯性是物体本身的一种属性，不能说“受到惯性作用”，故D错误。
故选：B。
11．【考点】安全用电原则；试电笔的结构与使用．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】A、图甲中，站在地上的人用手去接触裸露的火线，电流从火线经人体流向大地，会造成人体触电，故A不符合安全用电原则；
B、图乙中，手握住验电笔，笔尖金属体去检验插座中的火线，此时手要接触笔尾的金属体才能做出正确的判断，故B不符合安全用电原则；
C、图丙中，电水壶的外壳与保护接地线PE相连接，熔断器接在火线上，故C符合安全用电原则；
D、图丁中，小孩靠近高压设备嬉戏、玩耍，容易引发高压电弧触电，故D不符合安全用电原则。
故选：C。
12．【考点】家庭电路中各元件的连接方式．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】①图中三孔插座，左零右火上接地，故①正确；
②图中开关与灯串联，但开关接在零线与灯之间，故②错误；
③图中两孔插座，左零右地，故③错误。
故选：A。
13．【考点】空气开关的原理和作用；短路对家庭电路的影响；电路故障与其对应的现象；家庭电路短路和断路的判断．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、照明灯的开关接在了零线与灯泡之间，不会引发空气开关跳闸，只是容易发生触电事故，故A不符合题意；
B、由电能表上的参数可得，电路中允许的最大功率为：P＝UI＝220V×40A＝8800W；
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，将电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，电路中用电器总功率变小，所以空气开关跳闸的原因不可能是用电器的总功率过大，故B不符合题意；
CD、如果接入电热水壶的插座短路，没有插入电热水壶时，空气开关就应该会跳闸，闭合电热水壶上的开关，空气开关跳闸，则说明是由于电热水壶的内部电路短路，故C符合题意、D不符合题意。
故选：C。
14．【考点】家庭电路的连线作图．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】在家庭电路中，为保证安全，灯泡的开关必须接在灯泡和火线之间；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；根据选项可知，B正确。
故选：B。
15．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；应用能力．
【解答】用测电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明a、b之间正常；测试零线上的d点时氖管不发光，说明零线正常；用测电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是b、c之间断路，故ACD不符合题意、B符合题意。故选：B。
16．【考点】家庭电路中各元件的连接方式．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】由电路图可知，灯L1与插座串联，再与灯L2并联，当闭合开关S1和S2时：
ABC、若插座不插入用电器，灯L2接在220V的电源上，能正常发光，灯L1所在支路断路，不能工作，故AB错误、C正确；
D、在插座上插上一盏“220V，30W”的台灯，台灯与L1串联接在220V电源上，台灯两端的电压小于其额定电压，台灯不能正常发光，故D错误。
故选：C。
17．【考点】安全用电原则．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B、家用电器金属外壳必须连接地线，以防漏电时触电，故电冰箱的金属外壳接地线，故B错误；
C、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C错误；
D、电动自行车充电有一定的危险性，包括电路起火，电池过热起火等，故应在规定位置停放充电，不应在走道、楼梯间、家里充电，以免发生危险，故D正确。
故选：D。
18．【考点】火线和零线；质量的估测；物体浮沉条件．版权所有
【专题】估算综合应用题；应用能力．
【解答】A、福建舰排水量为8万吨，故A选项错误；
B、我国高压输电电压为110千伏，特高压输电电压达到了1100千伏，故B选项错误；
C、我国家庭电路电压为220伏，故C选项正确；
D、家用轿车空载质量约1～2吨，故D选项错误。
故选：C。
19．【考点】安全用电原则．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】
A、根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故A错误；
B、因为水是导体，当使用湿抹布擦拭正在发光的白炽灯泡时，可能会使电源通过人体与大地形成通路，发生触电，故B错误；
C、用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，故C错误；
D、发更换灯泡、搬动电器前应断开电源开关，故D正确。
故选：D。
20．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；理解能力．
【解答】他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭，经检查空气开关未跳闸，不可能短路，用验电笔检测a、b、c三点氖管均发光，可能进户零线开路，故C正确，ABD错误。
故选：C。
21．【考点】家庭电路的故障分析．版权所有
【专题】电能和电功率；理解能力．
【解答】进户线上的空气开关保证了家庭电路的安全，即出现短路或者电流过大会导致跳闸。
家用电器中，空调、电热水器、电饭煲等功率均为1000W以上，对应的电流值为，故空气开关的额定电流不可能小于这个值，故排除A和B；而家里用电器全部接入也很难有达到上百A的情况，故排除D。
故选：C。
22．【考点】家庭电路中各元件的连接方式；试电笔的结构与使用．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】由题意可知，只闭合开关S1，电动机M正常工作，吹冷风，同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，说明电动机M和电热丝R是并联关系，开关S1在干路上，开关S2在支路上，控制电热丝R，只闭合开关S1时，试电笔接触吊顶破损处，氖管不发光，同时闭合开关S1、S2时，试电笔接触吊顶破损处，氖管发光，说明破损处与电热丝R在同一支路上。
故选：B。
23．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；理解能力．
【解答】试电笔是用来辨别火线和零线的工具。当试电笔接触火线时，氖管会发光；当试电笔接触零线时，氖管不发光；
A、若灯泡断路，a处不与火线相连，测电笔在a处不会发光，而此时试电笔检测a处氖管发光，故A错误；
B、若 b、c 间断路，b处不与火线相连，测电笔在b处不会发光，而此时试电笔检测b处氖管发光，故B错误；
C、若a、d 间断路，d处不与火线相连，测电笔在d处不会发光，
a处通过灯泡与火线相连，b、c在火线上，a、b、c三处氖管都发光，与题干描述现象一致，故C正确；
D、若进户线零线断路，d处会通过a处、灯泡与火线相连，测电笔在d处会发光，而此时试电笔检测d处氖管不发光，故D错误；
故选：C。
24．【考点】高压触电；惯性的危害；流体压强与流速的关系；光的折射现象．版权所有
【专题】信息给予题；其他综合题；分析、综合能力．
【解答】A.靠近高压带电体易发生触电，根据安全用电原则，不靠近高压带电体，不接触低压带电体。故A正确。
B.系好安全带是防止惯性带来的伤害，故B错误。
C.水看起来比实际的浅是因为光的折射，故C错误。
D.根据流体压强和流速的关系，流速越大，压强越小，故D错误。
故选：A。
25．【考点】试电笔判断电路故障．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】由题知，右端为进户线；闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光，根据开关的正确接法和“此时只有右孔能使氖管发光”可知，乙为火线，甲为零线；
一段时间后，电路出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光；因LED灯仍发光，则说明进户火线、进户零线以及LED灯的支路都是完好的；
AB、若电风扇短路或插座两孔短路，根据并联电路的特点可知整个电路都会短路，此时LED灯不会发光，也会造成保险丝熔断或空气开关跳闸，则这两种情况不可能，故AB错误；
C、若输电线甲a、b两点之间断路，则由下图可知此时电风扇的支路是通路，电风扇应该工作，此时左孔上方的零线也不“带电”，不会出现“试电笔检测插座两孔时氖管均发光”的现象，故C错误；
D、若输电线甲b、c两点之间断路，则由下图可知此时电风扇的支路断路，电风扇停止工作，此时左孔通过电线ab、电风扇支路、开关S与进户火线相连，所以会出现“试电笔检测插座两孔时氖管均发光”的现象，故D正确。
故选：D。
26．【考点】家庭电路的连线作图；家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；应用能力．
【解答】家用吊扇灯的风扇和灯既可独立工作，又可同时工作，因此两个元件应该并联，且各支路存在一个独立开关控制其通断，因此排除A、D两个选项。
家庭电路中，为了用电安全，开关应接在火线和用电器之间，因此B错误，C正确。
故选：C。
27．【考点】雷电与避雷针；摩擦起电的实质；电流的方向．版权所有
【专题】电流和电路；获取知识解决问题能力．
【解答】AB、云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，云层因得到电子而带负电，故AB错误；
CD、带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电，负电荷从云层向避雷针方向移动，电流方向是从避雷针流向云层，故C错误、D正确。
故选：D。
28．【考点】安全用电原则．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】①空气开关跳闸后，必须检修后才能合闸，故①错误；
②手机在充电时使用，容易引发事故，手机充电结束后，应该直接拔掉充电器，充电器长时间通电易发热而引发火灾，故②错误；
③生活用水是导体，用湿布擦拭用电器前，防止触电，必须断开开关故③正确；
④更换灯泡、搬动家用电器前应先断开电源开关，在不断开电路的情况下，更换日光灯容器触电，故④错误；
⑤将三线插头变为两线插头使用，金属外壳不能接地，容易触电，故⑤错误；
⑥家里电路定期检查，老旧线路及时更换，故⑥正确。
综上可知，这些行为中不符合安全用电原则的是①②④⑤。
故选：C。
29．【考点】保险丝的功能与使用方法；电能表的读数；家庭电路中各元件的连接方式；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】
A、两孔插座的正确接法是“左零右火”，则图中上面的电线为火线、下面的电线为零线，为了保证用电安全，控制照明灯的开关应接在火线上，所以开关应接在图中的b处，故A正确；
B、保险丝是用熔点低电阻率大的材料制成的，而铜的熔点高电阻率小，不能及时熔断，所以不可以用铜丝代替，故B错误；
C、电能表的转盘转动快慢显示用电器消耗电能的快慢，所以转动的越快，说明用电器功率越大，用电器的使用时间未知，故电能表记录的数字不一定越大，故C错误；
D、使笔尖接触导线，手按住笔尾金属体，观察氖管是否发光，所以图中的电笔使用不正确，故D错误。
故选：A。
30．【考点】家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A.开关接在零线上，灯的螺旋套接在了火线上，故A错误；
B.符合正确安装原则，故B正确；
C.灯的弹簧片接在了零线上，螺旋套和开关相连了，故C错误；
D.开关接在零线上，灯的弹簧片接在了火线上，故D错误。
故选：B。
二．多选题（共1小题）
31．【考点】家庭电路中各元件的连接方式；总功率过大对家庭电路的影响；空气开关的原理和作用．版权所有
【专题】电与热、生活用电；磁现象、电生磁；应用能力．
【解答】A．手机充电器的功率很小，接入两孔插座后空气开关跳闸，可能是短路引起的，故A错误；
B．由图可知，三孔插座的1孔接地线，将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地，故B正确；
C．由图可知，电流从P的左端流入，右端流出，由安培定则可知，图乙中P的右端为N极，其左端为S极，故C错误；
D．电路中电流过大时，电磁铁P的磁性就会增强，则吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用，故D正确。
故选：BD。
三．填空题（共12小题）
32．【考点】试电笔的使用．版权所有
【专题】应用题；电与热、生活用电；理解能力．
【解答】使用试电笔辨别火线和零线时，试电笔笔尖接触待测芯线，手指必须接触笔尾金属体，电流通过试电笔中的高值电阻再通过人体才是安全的。若试电笔氖管发光，说明有电流通过，表示接触的是火线。
故答案为：笔尖；火线。
33．【考点】三线插头和三孔插座的好处；三线插头和三孔插座的连接．版权所有
【专题】简答题；应用能力．
【解答】当幼儿接触火线通过人体与大地构成闭合电路，发生触电事故；三孔插座的左孔接零线，右孔接火线，上孔接地线，故①插孔对应的接线柱接地线。
故答案为：火线；地线。
34．【考点】空气开关的原理和作用；短路对家庭电路的影响．版权所有
【专题】电与热、生活用电；应用能力．
【解答】某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了短路故障，从而使干路中的电流过大，导致空气开关自动切断电路。
故答案为：短路；电流。
35．【考点】安全用电原则；电路的组成部分；串联和并联的概念与辨析．版权所有
【专题】电与热、生活用电；应用能力．
【解答】充电站内各充电桩是并联的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的用电器；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接地线；若充电桩起火，应首先切断电源，生活用水是导体，不能用水灭火。
故答案为：并联；用电器；地；不能。
36．【考点】三线插头和三孔插座的连接；插座的构造与工作方式．版权所有
【专题】应用题；电能和电功率；电与热、生活用电；应用能力．
【解答】根据三孔插座的正确接法可知，B应与零线相连，C应与火线相连，金属外壳通过插座A与地线相连；
设两个阻值相同的发热电阻的电阻为R，快煮时功率最大，电阻最小，即两电阻并联，R快R；慢熬时功率次之，只有一个发热电阻工作，即R慢＝R；保温时电阻最大，即两电阻串联，R保＝2R；电压相同；则，，
根据图中数据、P得，。
故答案为：A；1：3。
37．【考点】电能的输送．版权所有
【专题】应用题；电能和电功率；应用能力．
【解答】为了减少输送中电能的损失，由P＝I2R可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，而且给架线带来困难，另一种办法是减小导线中的电流，由P＝UI可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的损失。
故答案为：输电电流；更高电压。
38．【考点】试电笔判断电路故障．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】当闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，说明电路没有发生短路（否则保险丝熔断，火线不带电），则该电路可能存在断路故障，则a点和b点与火线是相连的；c点不能使试电笔的氖管发光，c与零线相连，则该电路的故障是bc断路；
维修后闭合开关S，灯泡发光，用试电笔检测b点时，因与零线连通，试电笔的氖管不发光。
故答案为：bc；不发光。
39．【考点】三线插头和三孔插座的连接；串联和并联的概念与辨析；试电笔的使用．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】测电笔的氖管发光，所测孔连接的是 火线，多个用电器同时插入插线板都能独立工作，互不影响，各用电器是 并联的；开关与控制的电路串联，断开插线板上的开关，所有插孔都不能供电，表明开关连接在 干路上，三孔插座中间的插孔接地，将三脚插头插入三孔插座中，则将用电器的 金属外壳
与大地相连，目的是防止触电。
故答案为：火；并；干；金属外壳。
40．【考点】三线插头和三孔插座的好处；液化的放热特点；分子的热运动．版权所有
【专题】定性思想；分子热运动、内能；理解能力．
【解答】（1）三脚插头上较长的一根应该与地线相接；
（2）煮粽子时能闻到粽子的香味，说明分子热运动与温度有关，温度越高，分子运动越剧烈；
（3）“白气”是水蒸气液化形成的小水珠，该过程中要放热。
故答案为：地；温度；液化；放热。
41．【考点】家庭电路的故障分析；三线插头和三孔插座的连接．版权所有
【专题】电与热、生活用电；获取知识解决问题能力．
【解答】三孔插座的连接应该是“左零右火上接地”，则由图可知，电路存在的问题是三孔插座没有接地线；
闭合开关S1、S2，电灯L1正常发光，说明L1支路是通路，但L2仍然不亮；将一把新买的电热水壶插入三孔插座，电热水壶也不能工作；L2和三孔插座不能工作，说明出现断路故障，三孔插座的右孔能使氖管发光，则火线上没有断路，而三孔插座左孔也能使氖管发光，说明左孔通过L2和火线连通，所以电路的故障是FG之间断路。
故答案为：三孔插座没有接地线；FG之间断路。
42．【考点】安全用电原则；参照物的选择；力可以改变物体的运动状态；惯性的概念；动能和重力势能的相互转化；根据音色辨别发声体；液化的概念及现象；升华的概念及现象．版权所有
【专题】光的传播和反射、平面镜成像；电与热、生活用电；粒子与宇宙、材料世界；长度、时间、速度；运动和力；浮力；机械能及其转化；理解能力．
【解答】
（1）①重力势能随着高度变大而变大，因此他的重力势能增大。
②辨别不同乐器靠的是声音的音色。
③充电时，电池消耗电能，相当于用电器。
（2）①炫目的光束是沿直线传播的，所以这是光的直线传播现象。
②白色上衣能够反射所有色光，只有红灯照射的情况下，将显示红色。
③小彩灯可以展现不同的画面，因此并不是同时通断，应当是并联的。
④手机充满电的电能W＝UIt＝3.8V×4A×3600s＝54720J。
（3）①游船整体漂浮，所受浮力等于重力，游客登船时总体重力增大，因此浮力也随之增大；船身因此而降低，处于水中更深的位置，故船底压强也随之增大。
②风吹人身上感觉凉，是因为加快了人体表面空气流速，加快了蒸发吸热，因此感到阵阵凉意。
③人以游船为参照物，会感觉电视塔“迎面而来”。
④失去驱动力，游船依然能够前进一段，是因为它具有惯性。
（4）①演员从静止在地面上变成上升离开地面，改变了运动状态。
②干冰是固态，在常温下迅速升华为气态，迅速吸热制冷导致水蒸气液化产生雾气。
（5）①为了保障安全用电，有金属外壳的用电器一定要接地保障安全。
②香味扑鼻是扩散现象，原因是分子在做永不停息地无规则运动。
故答案为：（1）①增大；②音色；③用电器；
（2）①直线传播；②红；③并；④54720；
（3）①增大；增大；②风吹到人体表面，加快了人体表面空气流速，从而加快了汗液蒸发，加速吸热而感到凉意；③游船；④具有惯性；
（4）①运动状态；②升华；
（5）①接地；②在做永不停息地无规则运动。
43．【考点】试电笔的结构与使用；家庭电路中各元件的连接方式．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是乙。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装接在火线与所控制的用电器之间。
故答案为：乙；火线。
四．作图题（共12小题）
44．【考点】家庭电路的连线作图．版权所有
【专题】作图题；电与热、生活用电；应用能力．
【解答】开关和三孔插座串联后接到火线上，三孔插座的正确接法是“左零右火上接地”，如图所示：
45．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】三孔插座的正确接法是左零右火上接地；开关和灯泡串联后接在火线上；灯泡和插座，如图所示：
。
46．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】火线首先进入开关，然后接到灯泡，再零线，这样在更换灯泡时更安全。如图所示：
47．【考点】三线插头和三孔插座的连接．版权所有
【专题】电与热、生活用电；应用能力．
【解答】
根据三孔插座的正确接法：左孔接零线，上孔接地线，右孔接火线；保险装置接在火线上，如图所示：
。
48．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡。如图所示：
49．【考点】家庭电路的连线作图；摩擦力的示意图．版权所有
【专题】应用题；电与热、生活用电；重力、弹力、摩擦力．
【解答】（1）月球车在斜面上静止，与斜面之间会发生相互挤压，月球车会受到斜面给它的支持力，方向垂直于斜面向上；月球车有沿斜面下滑的趋势，所以会受到斜面给它的摩擦力，方向沿斜面向上；作用点可画在月球车的重心处。如图所示：
（2）开关S控制灯，开关S接火线；三孔插座的接法，左边接零线，右边接火线，中间接地线，如图所示：
50．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】根据开关的位置，判断出L是火线，根据三孔插座上端接地线，判断出PE是地线，则N是零线。
USB接口不影响其它家用电器，因此和三孔插座是并联的，得到连线结果如下图：
51．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】由题知，地线已经接好了，在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯与插孔并联，并且开关在干路上；这样，火线连接开关后分开，一支路连接指示灯、电阻，另一支路连接插座的右孔；插座的左孔与指示灯和电阻的支路汇合后，再连接到零线上，如图所示：
52．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联；
只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风，只闭合S2，发热丝不发热，说明S2在电热丝支路上，开关S1在干路中，由此画出电路图，如图所示：
53．【考点】家庭电路的连线作图．版权所有
【专题】作图题；电与热、生活用电；应用能力．
【解答】由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，中间的线为零线；
（1）灯泡的接法：火线与开关串联，开关的另一端再接到灯泡顶端的金属点，零线直接在灯泡的螺旋套上；
（2）三孔插座的接法：左零右火上接地，电路图如下图所示：
54．【考点】家庭电路的连线作图．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示：
55．【考点】家庭电路的连线作图；重力的示意图．版权所有
【专题】电与热、生活用电；理解能力．
【解答】（1）重力的方向竖直向下，作用点在O点，故从图中O点作一条竖直向下的线段，在线段的末端标上箭头，表示重力的方向，并在旁边标注G，如图所示；
（2）家庭电路中，三孔插座的接法是左孔接零线，右孔接火线，上孔接地线；
开关的接法是一端接火线，一端接用电器；
本题中要求插座由单独的开关控制，故接法为：
三孔插座：
左孔接零线，右孔接开关的一端，上空接地线；
开关：
左端接插座的右孔，右端接火线；
如图所示：
五．简答题（共2小题）
56．【考点】安全用电原则．版权所有
【专题】简答题；电与热、生活用电；应用能力．
【解答】答：（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即切断电源；
（2）在材料和长度一定时，这种细电线的横截面积小，电阻大，根据Q＝I2Rt可知，在电流和通电时间一定时，电阻越大，电流通过导体产生的热量越多，所以容易引发火灾。
57．【考点】短路对家庭电路的影响；总功率过大对家庭电路的影响．版权所有
【专题】应用题；电能和电功率；电与热、生活用电；应用能力；科学探究能力．
【解答】小梦的观点：发生短路是引发家庭电路火灾的主要原因；
解释：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，根据欧姆定律I可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
小兰的观点：用电器总功率过大是家庭电路电器火灾的主要原因；
解释：用电器总功率过大时，而家庭电路两端的电压保持不变，根据P＝UI可知，通过电线的电流很大；电线的电阻和通电时间一定时，又根据焦耳定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
六．综合应用题（共2小题）
58．【考点】插座的构造与工作方式；焦耳定律的应用．版权所有
【专题】应用题；电流和电路；电与热、生活用电；应用能力．
【解答】（1）根据上述现象可知，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔互不影响，因此它们是并联的；
（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
答：（1）并联；（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
59．【考点】三线插头和三孔插座的连接；电功与电能的计算；电功率P＝UI的简单计算；电热的多挡问题；插座的构造与工作方式．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】（1）使用电暖器时，电暖器的金属外壳与家庭电路的地线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过热传递的方式增大空气内能的。
（2）该插座允许的最大负载为：
P＝UI＝220V×10A＝2200W；大于高温挡的最大功率，该插座可以正常使用。
（3）高温挡正常工作2h，消耗的电能为：W1＝P1t1＝2kW×2h＝4kW h；
低温挡工作4h，消耗的电能为：W2＝P2t2＝0.8kW×4h＝3.2kW h；
一天工作6h消耗的电能为：W＝W1+W2＝4kW h+3.2kW h＝7.2kW h。
（4）同时使用电饭锅和电磁炉，总功率较大，根据可知：干路中的电流较大，根据焦耳定律Q＝I2Rt，干路中的导线发热较大，导线过热可能引发火灾。
答：（1）地；热传递；（2）此插座能够满足该电暖器正常使用；（3）该电暖器正常工作6h，一天消耗的电能为7.2kW h；（4）同时使用电饭锅和电磁炉，总功率较大，根据可知：干路中的电流较大，根据焦耳定律Q＝I2Rt，干路中的导线发热较大，导线过热可能引发火灾。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
专题16 家庭电路和安全用电
2023-2025年三年中考物理真题分类汇编，分类练习，高效提分！按照物理学科知识点构成情况，将试题分解组合，全面呈现物理学科知识点在三年中考中的考查情况，旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一．选择题（共30小题）
1．（2025 黑龙江）下列描述中，符合安全用电原则的是（ ）
A．用电器达到使用寿命时可以继续使用
B．使用试电笔时手指不要触碰笔上的任何金属体
C．发现电线的绝缘皮出现破损时，应该及时更换新的电线
D．电冰箱、电热水器的金属外壳不需要接地线
2．（2025 新疆）若我们发现身边有人触电，应立即采取的安全措施是（ ）
A．伸手拉开 B．剪断电线 C．电话报警 D．切断电源
3．（2023 盐城）下列标识中用来提示“小心触电”的是（ ）
A．B． C．D．
4．（2024 潍坊）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线
5．（2023 本溪）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）
A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
6．（2023 天津）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了 B．灯短路了
C．开关处断路 D．cd间断路
7．（2025 天津）图甲是小明房间的一个插座，用试电笔测试A孔时氖管发光。他想把图乙中插头插入插座中，下列说法正确的是（ ）
A．A孔与零线相连
B．D脚插入A孔更安全
C．D脚插入B孔更安全
D．D脚插入A孔和B孔同样安全
8．（2025 乐山）小明在使用如图所示插线板的过程中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏、开关闭合时插孔也能提供工作电压。根据上述现象，下列电路连接方式合理的是（ ）
A． B．
C． D．
9．（2025 眉山）“生活处处皆物理，留心观察皆学问”，下列说法正确的是（ ）
A．带金属外壳的用电器，使用时外壳应该接地
B．家里的空气开关“跳闸”，一定是电路出现了短路
C．烧开水是通过做功的方式增大水的内能
D．水烧开后，锅盖不停跳动，机械能转化为内能
10．（2025 广安）从生活走向物理，从物理走向社会。下列关于生活中的物理现象说法正确的是（ ）
A．拦河大坝“上窄下宽”是因为液体压强与排开液体体积有关
B．不接触低压带电体，不靠近高压带电体
C．用鱼竿钓鱼时鱼竿属于省力杠杆
D．百米赛跑冲过终点时不能立即停下来，是因为人受到惯性的作用
11．（2024 内江）掌握安全用电常识，是当代每个公民必备的素养。下列四个图中符合安全用电原则的是（ ）
A．图甲中，站在地上的人用手去接触裸露的火线
B．图乙中，手握住验电笔笔尖金属体去检验插座中的火线
C．图丙中，电水壶的外壳与保护接地线相连接
D．图丁中，小孩靠近高压设备嬉戏、玩耍
12．（2024 天津）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．① B．② C．①③ D．②③
13．（2024 武汉）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
14．（2024 绵阳）安全用电，至关重要。从安全角度出发，下列四幅图中，三孔插座、开关接入家庭电路最合理的是（ ）
A．B．
C． D．
15．（2024 巴中）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是（ ）
A．a、b之间断路 B．b、c之间断路
C．c、d之间断路 D．b、c之间短路
16．（2024 海南）某同学想把两盏“220V，60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关S1和S2，下列现象会出现的是（ ）
A．两盏灯同时烧坏
B．两盏灯正常发光
C．只有L2正常发光
D．在插座上插上一盏“220V，30W”的台灯，台灯能正常发光
17．（2024 滨州）关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
18．（2024 成都）了解我国科技发展成就，关注身边的物理，是物理学习的基本要求。下列数据，符合实际的是（ ）
A．航空母舰福建舰排水量为80万吨
B．我国特高压输电的电压为10千伏
C．我国家庭电路的电压为220伏
D．家用轿车空载时的质量为20吨
19．（2025 大兴安岭）“珍爱生命，安全用电”。下列做法符合安全用电原则的是（ ）
A．人只要不接触带电体就不会发生触电事故
B．可以使用湿抹布擦拭正在发光的白炽灯泡
C．电冰箱、电热水器的金属外壳不需要接地
D．更换灯泡、搬动电器前应该断开电源开关
20．（2025 达州）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路 B．进户火线开路
C．进户零线开路 D．三孔插座短路
21．（2024 新疆）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mA B．630mA C．63A D．630A
22．（2023 兰州）小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S1，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S2，电动机M和电热丝R均不工作，试电笔氖管不发光。选项图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
A． B．
C． D．
23．（2025 绥化）如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用试电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）
A．灯泡断路 B．b、c间断路
C．a、d间断路 D．进户线零线断路
24．（2025 湖南）暑假即将来临，外出旅行需注意安全。下列图片中涉及的物理知识解释合理的是（ ）
A．图甲：靠近高压带电体易发生触电
B．图乙：系好安全带是利用乘客的惯性
C．图丙：水看起来比实际的浅是因为光的反射
D．图丁：列车驶过站台时，空气流速越大的位置，压强越大
25．（2024 广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路
B．插座两孔短路
C．输电线甲a、b两点之间断路
D．输电线甲b、c两点之间断路
26．（2024 威海）家用吊扇灯的风扇和灯既可独立工作，又可同时工作，下列电路正确的是（ ）
A． B．
C． D．
27．（2024 广州）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动
D．放电时电流方向是从避雷针流向云层
28．（2024 呼和浩特）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A．①②③④ B．②③④⑤ C．①②④⑤ D．③④⑤⑥
29．（2023 菏泽）如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的b处
B．保险丝熔断后，可以临时用一段铜线代替
C．用电器的功率越大，电能表记录的数字一定越大
D．使用验电笔检测的正确方式如图乙所示
30．（2023 绵阳）如图所示，是螺丝口灯座，连接时要求灯座的金属螺旋套与家庭电路的零线连接，灯座顶端的弹簧片与火线连接。选项图中，螺丝口灯座与家庭电路、开关连接正确的是（ ）
A． B．
C．D．
二．多选题（共1小题）
（多选）31．（2023 湖北）如图甲是某家庭电路连接示意图，图乙为电路中空气开关的原理图，P为电磁铁，Q为衔铁，S为开关。下列分析正确的是（ ）
A．手机充电器接入两孔插座后空气开关跳闸，一定是电路的总功率过大
B．将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地
C．图乙中P的左端为N极
D．电流过大时，图乙中P的磁性增强，吸引Q向左偏转，弹簧拉起S切断电路
三．填空题（共12小题）
32．（2025 广西）某试电笔的构造如图所示。正确使用试电笔时，手指按住笔卡，用试电笔的 部位接触导线的芯线，若氖管发光，则该导线是 （选填“火线”或“零线”）。
33．（2024 广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
34．（2025 江西）某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了 故障，从而使干路中的 过大，导致空气开关自动切断电路。
35．（2025 凉山州）随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解、充电桩输出电压的范围是300﹣600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 （选填“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 线；若充电桩起火， 用水灭火。
36．（2023 贵州）如图甲所示的家用电饭锅，其金属外壳通过插座的 （选填“A”“B”或“C”）孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温控开关等，熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热功率完成工作流程，其中慢熬过程仅有一个发热电阻工作，电功率P随时间t变化关系的图像如图乙所示。若快煮过程电流做功为W1，慢熬过程电流做功为W2，则W1：W2＝ 。
37．（2023 济南）1953年我国第一条220kV高压输电线路工程破土动工，1981年500kV超高压输变电工程正式投入运行，2009年1000kV特高压交流试验示范工程投入商业运行，我国高压输电技术从“跟跑”到“领跑”，已成为中国制造的“金色名片”。为什么远距离输电的电压越来越高？原来，当电流通过输电线时，由于电流的热效应，输电线上就不可避免地有电能损失。在输电线电阻一定的情况下，要减小输电线上的电能损失，就要尽可能减小 ；为了在一定时间内输送更多的电能，就应该采用 来输电。
38．（2025 黑龙江）如图所示的家庭电路，闭合开关S后，灯泡L不亮，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，则该电路的故障是 （填“ab”“bc”或“进户零线”）断路。维修后闭合开关S，灯泡发光，用试电笔检测b点时试电笔的氖管 （填“发光”或“不发光”）。
39．（2025 扬州）如图，测电笔的氖管发光，所测孔连接的是 线，多个用电器同时插入插线板都能独立工作，各用电器是 联的，断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上，三孔插座中间的插孔接地，将用电器的 与大地相连，目的是防止触电。
40．（2024 深圳）结合生活，回答下列问题：
（1）细心的视视同学发现插头上的①比较长，应该连接家庭电路 线；
（2）视视同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）。
41．（2024 日照）如图所示是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关S1、S2，电灯L1正常发光，但L2仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
42．（2024 临沂）4月25日，2024山东省文旅产业高质量发展大会在临沂开幕。同日，水韵琅琊 点靓沂河亮相央视，吸引着海内外广大游客光“临”，体验临沂之“美”。
（1）出行之“美”：如图1所示，点靓沂河 光影巴士化身“行走的BGM”把沂河点“靓”！
①乘客登上光影巴士的上层，他的重力势能 （选填“增大”“减小”或“不变”）；
②乘客可以依据声音的 不同，判断出车载背景音乐中的不同乐器；
③巴士充电时，车载电池相当于电路中的 。
（2）沂河之“美”：动感酷炫的沂河灯光秀惊艳全网，一时间成为临沂的“新晋顶流”。
①如图2所示，位于灯光秀“C位”的临沂广播电视塔发出炫目的光束，这是光的 现象；
②游客的白色上衣在红色灯光的照射下呈现 色；
③岸边高楼上展现山水人文画卷的各彩灯之间是 联的；
④游客纷纷举着手机拍照。某游客的手机电池的额定电压为3.8V，额定容量为4000mA h，该手机电池充满电后储存的电能为 J。
（3）体验之“美”：登上如图3所示的“水韵琅琊”游船，听“王羲之”穿越古今的告白，观酷炫的灯光秀表演。
①游客陆续登船的过程中，游船受到的浮力 ，船底受到水的压强 （均选填“增大”“减小”或“不变”）；
②夜风吹来，游客感到阵阵凉意是因为 ；
③游客感觉电视塔“迎面而来”是以 为参照物的；
④游览结束后，关闭发动机的游船仍能向前运动，是因为游船 。
（4）文化之“美”：琅琊古城展演的《国秀 琅琊》剧目，让观众在美轮美奂的意境中触摸琅琊璀璨的历史画卷。
①如图4所示，演员在钢圈的拉力作用下离开地面，说明力可以改变物体的 ；
②在重现诸葛亮借东风的场景时，舞台的烟雾效果是因干冰（固态二氧化碳） （填物态变化名称），使水蒸气遇冷液化所致。
（5）味蕾之“美”：“品沂蒙名糁，吃临沂炒鸡”是游客来“临”的必选项。
①糁店使用特制的大型电热锅熬糁时，电热锅的金属外壳必须 ，以保证用电安全；
②炒鸡的香味扑鼻说明了分子 。
43．（2023 东营）试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是 （选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或“火线”）和用电器之间。
四．作图题（共12小题）
44．（2025 宜宾）如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。
45．（2025 河南）如图是家庭电路的一部分，三孔插座可单独工作，开关控制灯泡。请用笔画线表示导线，将对应的电路连接完整，并符合安全用电原则。
46．（2025 苏州）如图中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
47．（2025 甘肃）小安家的某个三孔插座经常连接大功率用电器，为了用电安全，他想在三孔插座上串联一个保险丝后再接入家庭电路，请在图中用笔画线表示导线帮小安完成电路连接。
48．（2025 连云港）如图所示，请用笔画线代替导线将电灯和开关接到电路中。
49．（2024 青海）从嫦娥一号升空，到嫦娥五号携月壤返回，中国人一步步将“上九天揽月”的神话变为现实！
（1）如图甲所示，是玉兔二号月球车静止在着陆器斜面上的简化图。请画出玉兔二号月球车所受摩擦力和支持力的示意图。
（2）如图乙所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
50．（2024 达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
开关
插孔
发光二极管
电阻
51．（2024 兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
52．（2024 甘肃）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关S1，电吹风即吹出风来；若同时还闭合S2，吹出热风；若只闭合S2，不吹风也不发热。请根据要求用笔划线代替导线，完成电路设计。
53．（2024 南充）如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
54．（2023 鞍山）在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
55．（2025 深圳）AI机器人逐渐进入我们的生活，如图1为月月同学购买的某款机器人站立在水平地面上，在图中画出月月同学买的机器人受到的重力的示意图。（点O为机器人的重心）
金辉同学若通过三孔插座给机器人充电，插座由单独的开关控制。请在图2中用笔画线表示导线将三孔摇座和开关连接在家庭电路中。
五．简答题（共2小题）
56．（2024 贵州）电流热效应引发的用电事故屡屡发生，其中很多是由于电路老化或电线选择不规范所致。如家庭电线使用时间过长，出现绝缘皮老化脱落；空调等大功率用电器选用电线过细。请回答：
（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即采取什么措施？（写出一条即可）
（2）用焦耳定律说明大功率用电器连接细电线存在安全隐患的原因。
57．（2023 山西）如图是某地消防部门公布的2022年各场所火灾数2022年各级开火灾数据统计图，其中住宅火灾占比达43%，不正确的家庭用电是形成住宅火灾的主要原因。在“安全用电”主题班会上，小梦和小兰针对家庭电路火灾原因发表了不同见解。请你任选一个同学的观点，用所学物理知识解释家庭电路引发电线火灾的原因。
六．综合应用题（共2小题）
58．（2024 齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是 （选填“串联”或“并联”）的。
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。
59．（2024 河南）小华家新买了一台电暖器，部分参数如下表，通过调节旋钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
额定电压 220V
高温挡功率 2000W
低温挡功率 800W
（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插入插座后，就将电暖器的金属外壳与家庭电路的 线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过 的方式增大空气内能的。
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足该电暖器正常使用。
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千瓦时？
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解释。
专题16 家庭电路和安全用电
参考答案与试题解析
一．选择题（共30小题）
题号 1 2 3 4 5 6 7 8 9 10 11
答案 C D B C D D B C A B C
题号 12 13 14 15 16 17 18 19 20 21 22
答案 A C B B C D C D C C B
题号 23 24 25 26 27 28 29 30
答案 C A D C D C A B
二．多选题（共1小题）
题号 31
答案 BD
一．选择题（共30小题）
1．【考点】安全用电原则；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A．用电器等达到使用寿命及时更换，以免因绝缘性能不好而出现安全隐患，故A错误；
B．在使用试电笔时，笔尖接触导线，手接触笔尾金属体，但不能接触笔尖金属体，故B错误；
C．电线绝缘皮破损了不能继续使用，否则容易发生触电，发现电线的绝缘皮出现破损时，应该及时更换新的电线，故C正确；
D．电冰箱、电热水器等有金属外壳的用电器必须接地，故D错误。
故选：C。
2．【考点】触电急救．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】AD、根据安全用电原则，发现有人触电时应首先切断电源，如果用手拉，施救的人也会触电，故A错误，D正确。
BC、剪断电线时，容易造成剪刀与电线接触导电而触电，打电话报警会时间过长而延误救人的机会，故BC错误。
故选：D。
3．【考点】常见的触电事故．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、图中所示标志是此路段禁止鸣笛，与题意不符，故A不符合题意；
B、图中所示标志是有电危险的标志，故B符合题意；
C、图中所示标志是节约用水，与题意不符，故C不符合题意；
D、图中所示标志是水深危险，与题意不符，故D不符合题意。
故选：B。
4．【考点】家庭电路故障点的判断；电能表的参数；家庭电路中各元件的连接方式；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、电路中开关要接在火线上，图中开关与导线a相连，说明导线a是火线，导线b是零线，故A错误；
B、电能表是测量用户消耗电能的仪表，电能表上计数器示数的单位是千瓦 时，故B错误；
C、空气开关跳闸，原因可能是电路中出现短路或者电路总功率过大，故C正确；
D、正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔接零线或者接地线，故D错误。
故选：C。
5．【考点】插座的构造与工作方式；安全用电原则；家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；理解能力．
【解答】A、插座与照明灯之间是并联的，故A错误；
B、三孔插座的右孔与家庭电路的火线相连，故B错误；
C、由题知，该插座允许通过的最大电流为10A；如果两个任意大功率用电器同时使用该插座，则可能会造成通过插座的电流超过其允许通过的最大电流而损坏插座，所以该插座不允许接入两个任意大功率用电器同时使用，故C错误；
D、防护罩能防止进水所引起的安全事故，故D正确。
故选：D。
6．【考点】家庭电路故障点的判断．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】开关闭合后，灯不亮，用试电笔测试a、b、c三点，氖管都发光，这说明从火线到a、b、c点之间的电路都是完好的，没有断路；而试电笔测试d点时，氖管不发光，这说明c点到d之间的导线出现断路。
故选：D。
7．【考点】两孔插座的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】用试电笔测试A孔时氖管发光，说明A孔接的是火线，开关要接在火线上，所以插头的插脚D应该插入A孔，故B正确，ACD错误。
故选：B。
8．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压，说明开关同时控制灯泡和插座；
如果指示灯损坏、开关闭合时插孔也能提供工作电压，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；
三孔插座的接法：左零右火上接地，
A、指示灯与三孔插座串联，故A错误；
B、指示灯与三孔插座串联，且三孔插座的左孔连接了火线，故B错误；
C、图中电路的电路的连接符合要求，故C正确；
D、三孔插座的左孔连接了火线，故D错误。
故选：C。
9．【考点】安全用电原则；机械能与其他形式的能之间的转化；热传递改变物体的内能；空气开关的原理和作用．版权所有
【专题】分子热运动、内能；电与热、生活用电；应用能力．
【解答】A、有金属外壳的用电器必须接地线，当用电器漏电时，电流可通过接地线流入大地，从而避免人体触电，保障人身安全，故A正确；
B、空气开关“跳闸”，是因为电路中电流过大。导致电流过大的原因可能是电路中出现了短路，也可能是用电器的总功率过大，故B错误；
C、烧开水时，水吸收热量，温度升高，内能增加，是通过热传递的方式增大水的内能，故C错误；
D、水烧开后，锅盖不停跳动，是水蒸气的内能转化为锅盖的机械能，故D错误。
故选：A。
10．【考点】安全用电原则；运用惯性判断物体的运动；液体压强与深度的关系；杠杆的分类．版权所有
【专题】电与热、生活用电；运动和力；压强、液体的压强；简单机械；应用能力．
【解答】A、根据p＝ρgh可知，当液体密度相同时，水越深的位置，液体压强越大，所以，拦河大坝修建为“上窄下宽”，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体，故B正确；
C、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故C错误；
D、百米赛跑冲过终点时不能立即停下来，是因为人具有惯性，惯性是物体本身的一种属性，不能说“受到惯性作用”，故D错误。
故选：B。
11．【考点】安全用电原则；试电笔的结构与使用．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】A、图甲中，站在地上的人用手去接触裸露的火线，电流从火线经人体流向大地，会造成人体触电，故A不符合安全用电原则；
B、图乙中，手握住验电笔，笔尖金属体去检验插座中的火线，此时手要接触笔尾的金属体才能做出正确的判断，故B不符合安全用电原则；
C、图丙中，电水壶的外壳与保护接地线PE相连接，熔断器接在火线上，故C符合安全用电原则；
D、图丁中，小孩靠近高压设备嬉戏、玩耍，容易引发高压电弧触电，故D不符合安全用电原则。
故选：C。
12．【考点】家庭电路中各元件的连接方式．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】①图中三孔插座，左零右火上接地，故①正确；
②图中开关与灯串联，但开关接在零线与灯之间，故②错误；
③图中两孔插座，左零右地，故③错误。
故选：A。
13．【考点】空气开关的原理和作用；短路对家庭电路的影响；电路故障与其对应的现象；家庭电路短路和断路的判断．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、照明灯的开关接在了零线与灯泡之间，不会引发空气开关跳闸，只是容易发生触电事故，故A不符合题意；
B、由电能表上的参数可得，电路中允许的最大功率为：P＝UI＝220V×40A＝8800W；
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，将电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，电路中用电器总功率变小，所以空气开关跳闸的原因不可能是用电器的总功率过大，故B不符合题意；
CD、如果接入电热水壶的插座短路，没有插入电热水壶时，空气开关就应该会跳闸，闭合电热水壶上的开关，空气开关跳闸，则说明是由于电热水壶的内部电路短路，故C符合题意、D不符合题意。
故选：C。
14．【考点】家庭电路的连线作图．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】在家庭电路中，为保证安全，灯泡的开关必须接在灯泡和火线之间；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；根据选项可知，B正确。
故选：B。
15．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；应用能力．
【解答】用测电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明a、b之间正常；测试零线上的d点时氖管不发光，说明零线正常；用测电笔测试c点时，氖管不发光，说明c没有与火线相连，可能是b、c之间断路，故ACD不符合题意、B符合题意。故选：B。
16．【考点】家庭电路中各元件的连接方式．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】由电路图可知，灯L1与插座串联，再与灯L2并联，当闭合开关S1和S2时：
ABC、若插座不插入用电器，灯L2接在220V的电源上，能正常发光，灯L1所在支路断路，不能工作，故AB错误、C正确；
D、在插座上插上一盏“220V，30W”的台灯，台灯与L1串联接在220V电源上，台灯两端的电压小于其额定电压，台灯不能正常发光，故D错误。
故选：C。
17．【考点】安全用电原则．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A、根据安全用电的原则，开关要连接在火线和用电器之间，故A错误；
B、家用电器金属外壳必须连接地线，以防漏电时触电，故电冰箱的金属外壳接地线，故B错误；
C、电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故C错误；
D、电动自行车充电有一定的危险性，包括电路起火，电池过热起火等，故应在规定位置停放充电，不应在走道、楼梯间、家里充电，以免发生危险，故D正确。
故选：D。
18．【考点】火线和零线；质量的估测；物体浮沉条件．版权所有
【专题】估算综合应用题；应用能力．
【解答】A、福建舰排水量为8万吨，故A选项错误；
B、我国高压输电电压为110千伏，特高压输电电压达到了1100千伏，故B选项错误；
C、我国家庭电路电压为220伏，故C选项正确；
D、家用轿车空载质量约1～2吨，故D选项错误。
故选：C。
19．【考点】安全用电原则．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】
A、根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故A错误；
B、因为水是导体，当使用湿抹布擦拭正在发光的白炽灯泡时，可能会使电源通过人体与大地形成通路，发生触电，故B错误；
C、用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，故C错误；
D、发更换灯泡、搬动电器前应断开电源开关，故D正确。
故选：D。
20．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；理解能力．
【解答】他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭，经检查空气开关未跳闸，不可能短路，用验电笔检测a、b、c三点氖管均发光，可能进户零线开路，故C正确，ABD错误。
故选：C。
21．【考点】家庭电路的故障分析．版权所有
【专题】电能和电功率；理解能力．
【解答】进户线上的空气开关保证了家庭电路的安全，即出现短路或者电流过大会导致跳闸。
家用电器中，空调、电热水器、电饭煲等功率均为1000W以上，对应的电流值为，故空气开关的额定电流不可能小于这个值，故排除A和B；而家里用电器全部接入也很难有达到上百A的情况，故排除D。
故选：C。
22．【考点】家庭电路中各元件的连接方式；试电笔的结构与使用．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】由题意可知，只闭合开关S1，电动机M正常工作，吹冷风，同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，说明电动机M和电热丝R是并联关系，开关S1在干路上，开关S2在支路上，控制电热丝R，只闭合开关S1时，试电笔接触吊顶破损处，氖管不发光，同时闭合开关S1、S2时，试电笔接触吊顶破损处，氖管发光，说明破损处与电热丝R在同一支路上。
故选：B。
23．【考点】试电笔判断电路故障．版权所有
【专题】电与热、生活用电；理解能力．
【解答】试电笔是用来辨别火线和零线的工具。当试电笔接触火线时，氖管会发光；当试电笔接触零线时，氖管不发光；
A、若灯泡断路，a处不与火线相连，测电笔在a处不会发光，而此时试电笔检测a处氖管发光，故A错误；
B、若 b、c 间断路，b处不与火线相连，测电笔在b处不会发光，而此时试电笔检测b处氖管发光，故B错误；
C、若a、d 间断路，d处不与火线相连，测电笔在d处不会发光，
a处通过灯泡与火线相连，b、c在火线上，a、b、c三处氖管都发光，与题干描述现象一致，故C正确；
D、若进户线零线断路，d处会通过a处、灯泡与火线相连，测电笔在d处会发光，而此时试电笔检测d处氖管不发光，故D错误；
故选：C。
24．【考点】高压触电；惯性的危害；流体压强与流速的关系；光的折射现象．版权所有
【专题】信息给予题；其他综合题；分析、综合能力．
【解答】A.靠近高压带电体易发生触电，根据安全用电原则，不靠近高压带电体，不接触低压带电体。故A正确。
B.系好安全带是防止惯性带来的伤害，故B错误。
C.水看起来比实际的浅是因为光的折射，故C错误。
D.根据流体压强和流速的关系，流速越大，压强越小，故D错误。
故选：A。
25．【考点】试电笔判断电路故障．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】由题知，右端为进户线；闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光，根据开关的正确接法和“此时只有右孔能使氖管发光”可知，乙为火线，甲为零线；
一段时间后，电路出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光；因LED灯仍发光，则说明进户火线、进户零线以及LED灯的支路都是完好的；
AB、若电风扇短路或插座两孔短路，根据并联电路的特点可知整个电路都会短路，此时LED灯不会发光，也会造成保险丝熔断或空气开关跳闸，则这两种情况不可能，故AB错误；
C、若输电线甲a、b两点之间断路，则由下图可知此时电风扇的支路是通路，电风扇应该工作，此时左孔上方的零线也不“带电”，不会出现“试电笔检测插座两孔时氖管均发光”的现象，故C错误；
D、若输电线甲b、c两点之间断路，则由下图可知此时电风扇的支路断路，电风扇停止工作，此时左孔通过电线ab、电风扇支路、开关S与进户火线相连，所以会出现“试电笔检测插座两孔时氖管均发光”的现象，故D正确。
故选：D。
26．【考点】家庭电路的连线作图；家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；应用能力．
【解答】家用吊扇灯的风扇和灯既可独立工作，又可同时工作，因此两个元件应该并联，且各支路存在一个独立开关控制其通断，因此排除A、D两个选项。
家庭电路中，为了用电安全，开关应接在火线和用电器之间，因此B错误，C正确。
故选：C。
27．【考点】雷电与避雷针；摩擦起电的实质；电流的方向．版权所有
【专题】电流和电路；获取知识解决问题能力．
【解答】AB、云层由于相互摩擦而带电，其实质是电子的转移，并不是创造了电荷，云层因得到电子而带负电，故AB错误；
CD、带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电，负电荷从云层向避雷针方向移动，电流方向是从避雷针流向云层，故C错误、D正确。
故选：D。
28．【考点】安全用电原则．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】①空气开关跳闸后，必须检修后才能合闸，故①错误；
②手机在充电时使用，容易引发事故，手机充电结束后，应该直接拔掉充电器，充电器长时间通电易发热而引发火灾，故②错误；
③生活用水是导体，用湿布擦拭用电器前，防止触电，必须断开开关故③正确；
④更换灯泡、搬动家用电器前应先断开电源开关，在不断开电路的情况下，更换日光灯容器触电，故④错误；
⑤将三线插头变为两线插头使用，金属外壳不能接地，容易触电，故⑤错误；
⑥家里电路定期检查，老旧线路及时更换，故⑥正确。
综上可知，这些行为中不符合安全用电原则的是①②④⑤。
故选：C。
29．【考点】保险丝的功能与使用方法；电能表的读数；家庭电路中各元件的连接方式；试电笔的使用．版权所有
【专题】电与热、生活用电；应用能力．
【解答】
A、两孔插座的正确接法是“左零右火”，则图中上面的电线为火线、下面的电线为零线，为了保证用电安全，控制照明灯的开关应接在火线上，所以开关应接在图中的b处，故A正确；
B、保险丝是用熔点低电阻率大的材料制成的，而铜的熔点高电阻率小，不能及时熔断，所以不可以用铜丝代替，故B错误；
C、电能表的转盘转动快慢显示用电器消耗电能的快慢，所以转动的越快，说明用电器功率越大，用电器的使用时间未知，故电能表记录的数字不一定越大，故C错误；
D、使笔尖接触导线，手按住笔尾金属体，观察氖管是否发光，所以图中的电笔使用不正确，故D错误。
故选：A。
30．【考点】家庭电路中各元件的连接方式．版权所有
【专题】电与热、生活用电；应用能力．
【解答】A.开关接在零线上，灯的螺旋套接在了火线上，故A错误；
B.符合正确安装原则，故B正确；
C.灯的弹簧片接在了零线上，螺旋套和开关相连了，故C错误；
D.开关接在零线上，灯的弹簧片接在了火线上，故D错误。
故选：B。
二．多选题（共1小题）
31．【考点】家庭电路中各元件的连接方式；总功率过大对家庭电路的影响；空气开关的原理和作用．版权所有
【专题】电与热、生活用电；磁现象、电生磁；应用能力．
【解答】A．手机充电器的功率很小，接入两孔插座后空气开关跳闸，可能是短路引起的，故A错误；
B．由图可知，三孔插座的1孔接地线，将电饭锅接入甲图三孔插座，电饭锅的金属外壳通过1孔接地，故B正确；
C．由图可知，电流从P的左端流入，右端流出，由安培定则可知，图乙中P的右端为N极，其左端为S极，故C错误；
D．电路中电流过大时，电磁铁P的磁性就会增强，则吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用，故D正确。
故选：BD。
三．填空题（共12小题）
32．【考点】试电笔的使用．版权所有
【专题】应用题；电与热、生活用电；理解能力．
【解答】使用试电笔辨别火线和零线时，试电笔笔尖接触待测芯线，手指必须接触笔尾金属体，电流通过试电笔中的高值电阻再通过人体才是安全的。若试电笔氖管发光，说明有电流通过，表示接触的是火线。
故答案为：笔尖；火线。
33．【考点】三线插头和三孔插座的好处；三线插头和三孔插座的连接．版权所有
【专题】简答题；应用能力．
【解答】当幼儿接触火线通过人体与大地构成闭合电路，发生触电事故；三孔插座的左孔接零线，右孔接火线，上孔接地线，故①插孔对应的接线柱接地线。
故答案为：火线；地线。
34．【考点】空气开关的原理和作用；短路对家庭电路的影响．版权所有
【专题】电与热、生活用电；应用能力．
【解答】某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了短路故障，从而使干路中的电流过大，导致空气开关自动切断电路。
故答案为：短路；电流。
35．【考点】安全用电原则；电路的组成部分；串联和并联的概念与辨析．版权所有
【专题】电与热、生活用电；应用能力．
【解答】充电站内各充电桩是并联的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的用电器；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接地线；若充电桩起火，应首先切断电源，生活用水是导体，不能用水灭火。
故答案为：并联；用电器；地；不能。
36．【考点】三线插头和三孔插座的连接；插座的构造与工作方式．版权所有
【专题】应用题；电能和电功率；电与热、生活用电；应用能力．
【解答】根据三孔插座的正确接法可知，B应与零线相连，C应与火线相连，金属外壳通过插座A与地线相连；
设两个阻值相同的发热电阻的电阻为R，快煮时功率最大，电阻最小，即两电阻并联，R快R；慢熬时功率次之，只有一个发热电阻工作，即R慢＝R；保温时电阻最大，即两电阻串联，R保＝2R；电压相同；则，，
根据图中数据、P得，。
故答案为：A；1：3。
37．【考点】电能的输送．版权所有
【专题】应用题；电能和电功率；应用能力．
【解答】为了减少输送中电能的损失，由P＝I2R可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，而且给架线带来困难，另一种办法是减小导线中的电流，由P＝UI可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的损失。
故答案为：输电电流；更高电压。
38．【考点】试电笔判断电路故障．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】当闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，用试电笔分别检测a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，说明电路没有发生短路（否则保险丝熔断，火线不带电），则该电路可能存在断路故障，则a点和b点与火线是相连的；c点不能使试电笔的氖管发光，c与零线相连，则该电路的故障是bc断路；
维修后闭合开关S，灯泡发光，用试电笔检测b点时，因与零线连通，试电笔的氖管不发光。
故答案为：bc；不发光。
39．【考点】三线插头和三孔插座的连接；串联和并联的概念与辨析；试电笔的使用．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】测电笔的氖管发光，所测孔连接的是 火线，多个用电器同时插入插线板都能独立工作，互不影响，各用电器是 并联的；开关与控制的电路串联，断开插线板上的开关，所有插孔都不能供电，表明开关连接在 干路上，三孔插座中间的插孔接地，将三脚插头插入三孔插座中，则将用电器的 金属外壳
与大地相连，目的是防止触电。
故答案为：火；并；干；金属外壳。
40．【考点】三线插头和三孔插座的好处；液化的放热特点；分子的热运动．版权所有
【专题】定性思想；分子热运动、内能；理解能力．
【解答】（1）三脚插头上较长的一根应该与地线相接；
（2）煮粽子时能闻到粽子的香味，说明分子热运动与温度有关，温度越高，分子运动越剧烈；
（3）“白气”是水蒸气液化形成的小水珠，该过程中要放热。
故答案为：地；温度；液化；放热。
41．【考点】家庭电路的故障分析；三线插头和三孔插座的连接．版权所有
【专题】电与热、生活用电；获取知识解决问题能力．
【解答】三孔插座的连接应该是“左零右火上接地”，则由图可知，电路存在的问题是三孔插座没有接地线；
闭合开关S1、S2，电灯L1正常发光，说明L1支路是通路，但L2仍然不亮；将一把新买的电热水壶插入三孔插座，电热水壶也不能工作；L2和三孔插座不能工作，说明出现断路故障，三孔插座的右孔能使氖管发光，则火线上没有断路，而三孔插座左孔也能使氖管发光，说明左孔通过L2和火线连通，所以电路的故障是FG之间断路。
故答案为：三孔插座没有接地线；FG之间断路。
42．【考点】安全用电原则；参照物的选择；力可以改变物体的运动状态；惯性的概念；动能和重力势能的相互转化；根据音色辨别发声体；液化的概念及现象；升华的概念及现象．版权所有
【专题】光的传播和反射、平面镜成像；电与热、生活用电；粒子与宇宙、材料世界；长度、时间、速度；运动和力；浮力；机械能及其转化；理解能力．
【解答】
（1）①重力势能随着高度变大而变大，因此他的重力势能增大。
②辨别不同乐器靠的是声音的音色。
③充电时，电池消耗电能，相当于用电器。
（2）①炫目的光束是沿直线传播的，所以这是光的直线传播现象。
②白色上衣能够反射所有色光，只有红灯照射的情况下，将显示红色。
③小彩灯可以展现不同的画面，因此并不是同时通断，应当是并联的。
④手机充满电的电能W＝UIt＝3.8V×4A×3600s＝54720J。
（3）①游船整体漂浮，所受浮力等于重力，游客登船时总体重力增大，因此浮力也随之增大；船身因此而降低，处于水中更深的位置，故船底压强也随之增大。
②风吹人身上感觉凉，是因为加快了人体表面空气流速，加快了蒸发吸热，因此感到阵阵凉意。
③人以游船为参照物，会感觉电视塔“迎面而来”。
④失去驱动力，游船依然能够前进一段，是因为它具有惯性。
（4）①演员从静止在地面上变成上升离开地面，改变了运动状态。
②干冰是固态，在常温下迅速升华为气态，迅速吸热制冷导致水蒸气液化产生雾气。
（5）①为了保障安全用电，有金属外壳的用电器一定要接地保障安全。
②香味扑鼻是扩散现象，原因是分子在做永不停息地无规则运动。
故答案为：（1）①增大；②音色；③用电器；
（2）①直线传播；②红；③并；④54720；
（3）①增大；增大；②风吹到人体表面，加快了人体表面空气流速，从而加快了汗液蒸发，加速吸热而感到凉意；③游船；④具有惯性；
（4）①运动状态；②升华；
（5）①接地；②在做永不停息地无规则运动。
43．【考点】试电笔的结构与使用；家庭电路中各元件的连接方式．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是乙。在家庭电路中，为了防止触电事故的发生，应把用电器的开关安装接在火线与所控制的用电器之间。
故答案为：乙；火线。
四．作图题（共12小题）
44．【考点】家庭电路的连线作图．版权所有
【专题】作图题；电与热、生活用电；应用能力．
【解答】开关和三孔插座串联后接到火线上，三孔插座的正确接法是“左零右火上接地”，如图所示：
45．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】三孔插座的正确接法是左零右火上接地；开关和灯泡串联后接在火线上；灯泡和插座，如图所示：
。
46．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】火线首先进入开关，然后接到灯泡，再零线，这样在更换灯泡时更安全。如图所示：
47．【考点】三线插头和三孔插座的连接．版权所有
【专题】电与热、生活用电；应用能力．
【解答】
根据三孔插座的正确接法：左孔接零线，上孔接地线，右孔接火线；保险装置接在火线上，如图所示：
。
48．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡。如图所示：
49．【考点】家庭电路的连线作图；摩擦力的示意图．版权所有
【专题】应用题；电与热、生活用电；重力、弹力、摩擦力．
【解答】（1）月球车在斜面上静止，与斜面之间会发生相互挤压，月球车会受到斜面给它的支持力，方向垂直于斜面向上；月球车有沿斜面下滑的趋势，所以会受到斜面给它的摩擦力，方向沿斜面向上；作用点可画在月球车的重心处。如图所示：
（2）开关S控制灯，开关S接火线；三孔插座的接法，左边接零线，右边接火线，中间接地线，如图所示：
50．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】根据开关的位置，判断出L是火线，根据三孔插座上端接地线，判断出PE是地线，则N是零线。
USB接口不影响其它家用电器，因此和三孔插座是并联的，得到连线结果如下图：
51．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】由题知，地线已经接好了，在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯与插孔并联，并且开关在干路上；这样，火线连接开关后分开，一支路连接指示灯、电阻，另一支路连接插座的右孔；插座的左孔与指示灯和电阻的支路汇合后，再连接到零线上，如图所示：
52．【考点】家庭电路的连线作图．版权所有
【专题】电与热、生活用电；应用能力．
【解答】由题意可知，电吹风既能吹冷风又能吹热风，说明电热丝和电动机并联；
只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风，只闭合S2，发热丝不发热，说明S2在电热丝支路上，开关S1在干路中，由此画出电路图，如图所示：
53．【考点】家庭电路的连线作图．版权所有
【专题】作图题；电与热、生活用电；应用能力．
【解答】由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，中间的线为零线；
（1）灯泡的接法：火线与开关串联，开关的另一端再接到灯泡顶端的金属点，零线直接在灯泡的螺旋套上；
（2）三孔插座的接法：左零右火上接地，电路图如下图所示：
54．【考点】家庭电路的连线作图．版权所有
【专题】应用题；电与热、生活用电；应用能力．
【解答】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线；由图知，第二根导线与三孔插座的左孔连接，该导线是零线，三根电线从上到下依次为火线、零线和地线；三孔插座的右孔通过保险丝连接火线；
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示：
55．【考点】家庭电路的连线作图；重力的示意图．版权所有
【专题】电与热、生活用电；理解能力．
【解答】（1）重力的方向竖直向下，作用点在O点，故从图中O点作一条竖直向下的线段，在线段的末端标上箭头，表示重力的方向，并在旁边标注G，如图所示；
（2）家庭电路中，三孔插座的接法是左孔接零线，右孔接火线，上孔接地线；
开关的接法是一端接火线，一端接用电器；
本题中要求插座由单独的开关控制，故接法为：
三孔插座：
左孔接零线，右孔接开关的一端，上空接地线；
开关：
左端接插座的右孔，右端接火线；
如图所示：
五．简答题（共2小题）
56．【考点】安全用电原则．版权所有
【专题】简答题；电与热、生活用电；应用能力．
【解答】答：（1）破损电线的金属部分裸露在外容易发生触电事故，若你发现有人触电，应立即切断电源；
（2）在材料和长度一定时，这种细电线的横截面积小，电阻大，根据Q＝I2Rt可知，在电流和通电时间一定时，电阻越大，电流通过导体产生的热量越多，所以容易引发火灾。
57．【考点】短路对家庭电路的影响；总功率过大对家庭电路的影响．版权所有
【专题】应用题；电能和电功率；电与热、生活用电；应用能力；科学探究能力．
【解答】小梦的观点：发生短路是引发家庭电路火灾的主要原因；
解释：电路发生短路时，电路中的电阻很小，而家庭电路两端的电压保持不变，根据欧姆定律I可知，通过电线的电流很大；在电线电阻和通电时间一定时，又根据焦耳定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
小兰的观点：用电器总功率过大是家庭电路电器火灾的主要原因；
解释：用电器总功率过大时，而家庭电路两端的电压保持不变，根据P＝UI可知，通过电线的电流很大；电线的电阻和通电时间一定时，又根据焦耳定律Q＝I2Rt可得，电流通过电线产生热量很多，使电线的温度急剧升高，容易引发电线火灾。
六．综合应用题（共2小题）
58．【考点】插座的构造与工作方式；焦耳定律的应用．版权所有
【专题】应用题；电流和电路；电与热、生活用电；应用能力．
【解答】（1）根据上述现象可知，如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔互不影响，因此它们是并联的；
（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
答：（1）并联；（2）插头未完全插入插孔内时，插脚的连接处电阻变大，根据Q＝I2Rt可知，在电流和通电时间相同时，插脚的连接处电阻大，产生热量多，存在安全隐患。
59．【考点】三线插头和三孔插座的连接；电功与电能的计算；电功率P＝UI的简单计算；电热的多挡问题；插座的构造与工作方式．版权所有
【专题】电与热、生活用电；分析、综合能力．
【解答】（1）使用电暖器时，电暖器的金属外壳与家庭电路的地线相连，可防止漏电时对人造成伤害。电暖器工作时房间温度升高，这是通过热传递的方式增大空气内能的。
（2）该插座允许的最大负载为：
P＝UI＝220V×10A＝2200W；大于高温挡的最大功率，该插座可以正常使用。
（3）高温挡正常工作2h，消耗的电能为：W1＝P1t1＝2kW×2h＝4kW h；
低温挡工作4h，消耗的电能为：W2＝P2t2＝0.8kW×4h＝3.2kW h；
一天工作6h消耗的电能为：W＝W1+W2＝4kW h+3.2kW h＝7.2kW h。
（4）同时使用电饭锅和电磁炉，总功率较大，根据可知：干路中的电流较大，根据焦耳定律Q＝I2Rt，干路中的导线发热较大，导线过热可能引发火灾。
答：（1）地；热传递；（2）此插座能够满足该电暖器正常使用；（3）该电暖器正常工作6h，一天消耗的电能为7.2kW h；（4）同时使用电饭锅和电磁炉，总功率较大，根据可知：干路中的电流较大，根据焦耳定律Q＝I2Rt，干路中的导线发热较大，导线过热可能引发火灾。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
