5.2
描述交流电的物理量

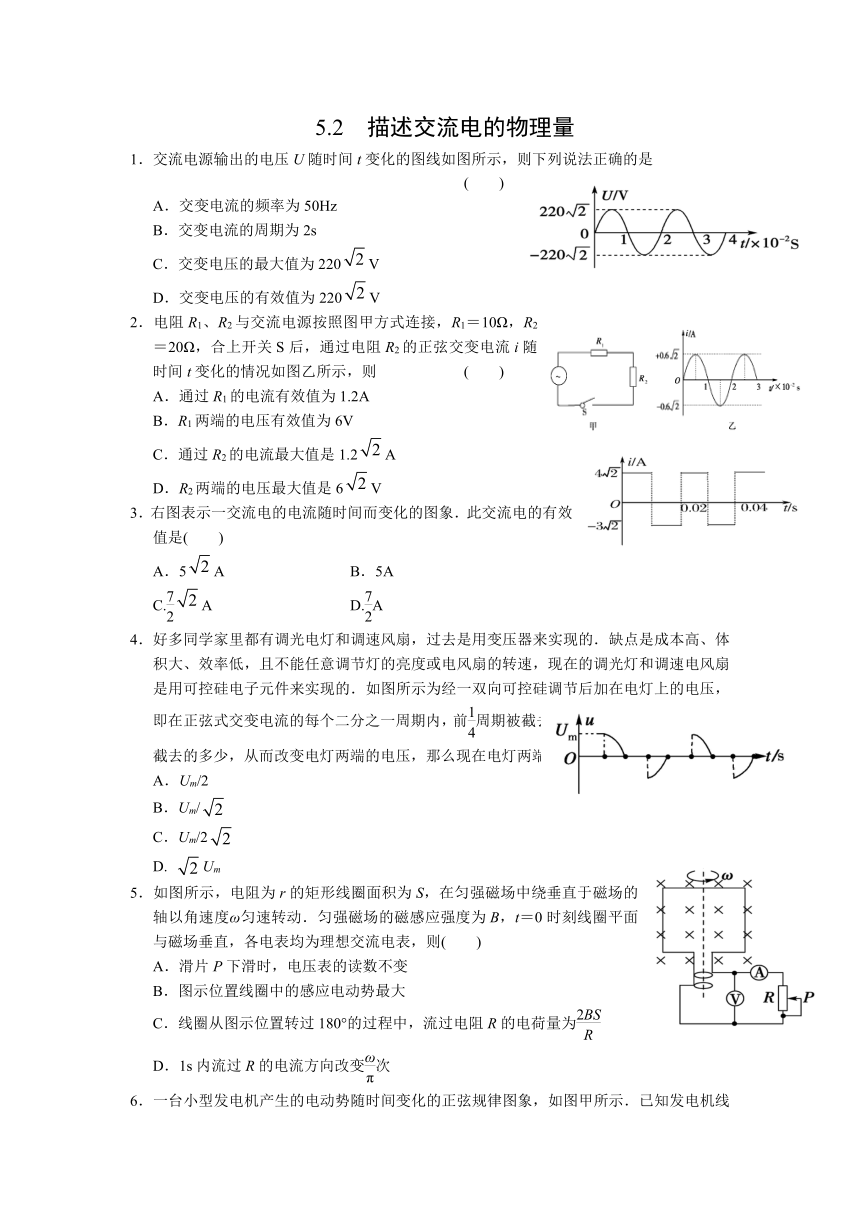

1．交流电源输出的电压U随时间t变化的图线如图所示，则下列说法正确的是
( )
A．交变电流的频率为50Hz
B．交变电流的周期为2s
C．交变电压的最大值为220V
D．交变电压的有效值为220V
2．电阻R1、R2与交流电源按照图甲方式
( http: / / www.21cnjy.com )连接，R1＝10Ω，R2＝20Ω，合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示，则
( )
A．通过R1的电流有效值为1.2A
B．R1两端的电压有效值为6V
C．通过R2的电流最大值是1.2A
D．R2两端的电压最大值是6V
3．右图表示一交流电的电流随时间而变化的图象．此交流电的有效值是( )
A．5A
B．5A
C.A
D.A
4．好多同学家里都有调光电灯和调速风扇，过
( http: / / www.21cnjy.com )去是用变压器来实现的．缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇的转速，现在的调光灯和调速电风扇是用可控硅电子元件来实现的．如图所示为经一双向可控硅调节后加在电灯上的电压，即在正弦式交变电流的每个二分之一周期内，前周期被截去，调节台灯上旋钮可以控制截去的多少，从而改变电灯两端的电压，那么现在电灯两端的电压为( )
A．Um/2
B．Um/
C．Um/2
D.
Um
5．如图所示，电阻为r的矩形线圈面积为S，
( http: / / www.21cnjy.com )在匀强磁场中绕垂直于磁场的轴以角速度ω匀速转动．匀强磁场的磁感应强度为B，t＝0时刻线圈平面与磁场垂直，各电表均为理想交流电表，则( )
A．滑片P下滑时，电压表的读数不变
B．图示位置线圈中的感应电动势最大
C．线圈从图示位置转过180°的过程中，流过电阻R的电荷量为
D．1s内流过R的电流方向改变次

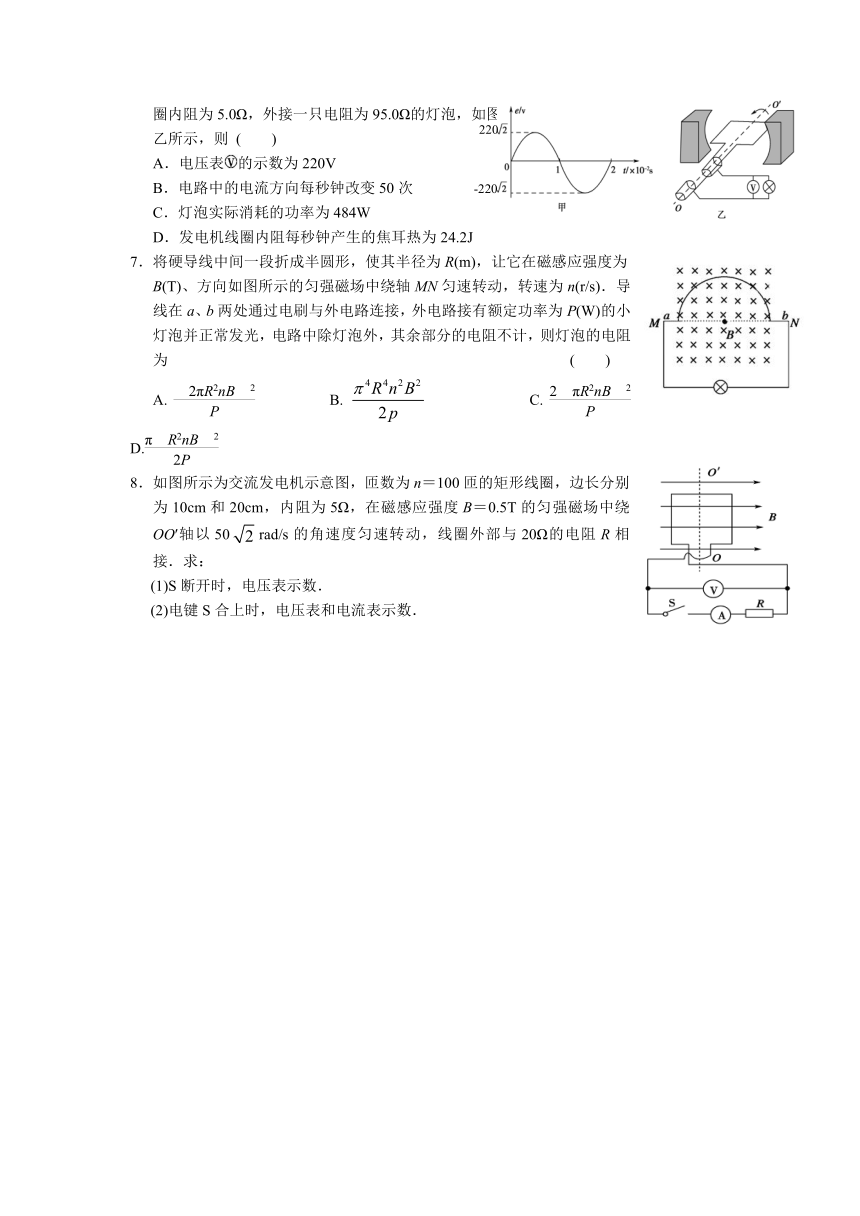

6．一台小型发电机产生的电动势随时间变化的正弦规律图象，如图甲所示．已知发电机线圈内阻为5.0Ω，外接一只电阻为95.0Ω的灯泡，如图
乙所示，则
( )
A．电压表的示数为220V
B．电路中的电流方向每秒钟改变50次
-220
C．灯泡实际消耗的功率为484W
D．发电机线圈内阻每秒钟产生的焦耳热为24.2J
7．将硬导线中间一段折成半
( http: / / www.21cnjy.com )圆形，使其半径为R(m)，让它在磁感应强度为B(T)、方向如图所示的匀强磁场中绕轴MN匀速转动，转速为n(r/s)．导线在a、b两处通过电刷与外电路连接，外电路接有额定功率为P(W)的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，则灯泡的电阻为
( )
A.
B.
C.
D.
8．如图所示为交流发电机示意图，匝数为n＝100匝的矩形线圈，边长分别为10cm和20cm，内阻为5Ω，在磁感应强度B＝0.5T的匀强磁场中绕OO′轴以50rad/s的角速度匀速转动，线圈外部与20Ω的电阻R相接．求：
(1)S断开时，电压表示数．
(2)电键S合上时，电压表和电流表示数．
9．如图所示，线圈abcd的面积是0.
( http: / / www.21cnjy.com )05m2，共100匝，线圈电阻为1Ω，外接电阻R＝9Ω，匀强磁场的磁感应强度为B＝T，当线圈以300r/min的转速匀速旋转时，求：
(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式．
(2)线圈转过s时电动势的瞬时值为多大？
(3)电路中电压表和电流表的示数各是多少？
10．一个电阻为r、边长为L的正方
( http: / / www.21cnjy.com )形线圈abcd共N匝，线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴OO′以如图所示的角速度ω匀速转动，外电路电阻为R.
(1)在图中标出此刻线圈感应电流的方向．
(2)线圈转动过程中感应电动势的最大值有多大？
(3)线圈平面与磁感线夹角为60°时的感应电动势为多大？
(4)设发电机由柴油机带动，其他能量损失不计，线圈转一周，柴油机做多少功？
(5)从图示位置开始，线圈转过60°的过程中通过R的电量是多少？
(6)图中电流表和电压表的示数各是多少？
1AC
,
2B,
3B,
4A,
5D,
6D,
7B.
8．(1)50V (2)40V 2A
9．(1)e＝50sin10πtV (2)43.3V (3)31.82V 3.54A
10．(1)电流方向沿dcba (2)Em＝NBωL2 (3)e＝NBωL2 (4)W＝
(5)q＝ (6)I＝ U＝
