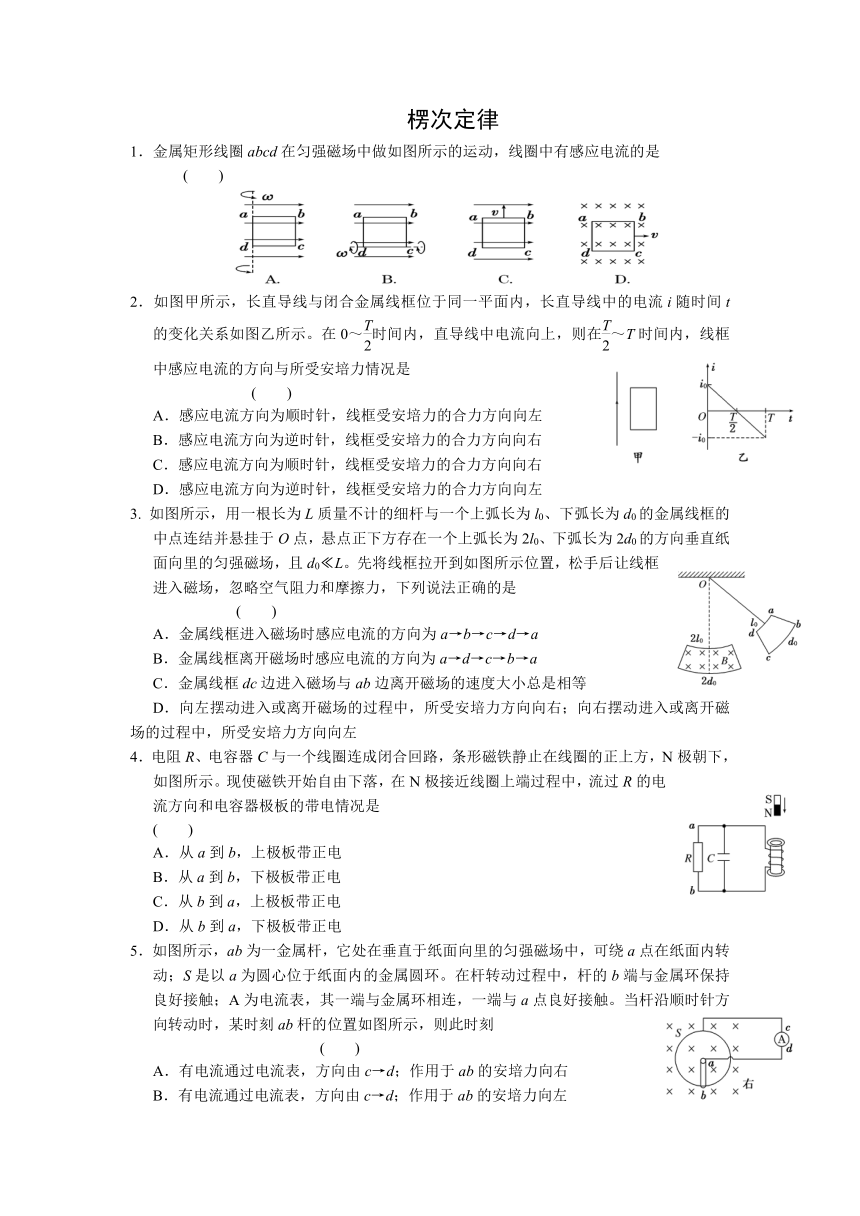

楞次定律
1．金属矩形线圈abcd在匀强磁场中做如图所示的运动，线圈中有感应电流的是
( )
2．如图甲所示，长直导线与闭合金属线框位
( http: / / www.21cnjy.com )于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示。在0～时间内，直导线中电流向上，则在～T时间内，线框中感应电流的方向与所受安培力情况是
( )
A．感应电流方向为顺时针，线框受安培力的合力方向向左
B．感应电流方向为逆时针，线框受安培力的合力方向向右
C．感应电流方向为顺时针，线框受安培力的合力方向向右
D．感应电流方向为逆时针，线框受安培力的合力方向向左
3.
如图所示，用一根长为L质量不计的细杆
( http: / / www.21cnjy.com )与一个上弧长为l0、下弧长为d0的金属线框的中点连结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0 L。先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦力，下列说法正确的是
( )
A．金属线框进入磁场时感应电流的方向为a→b→c→d→a
B．金属线框离开磁场时感应电流的方向为a→d→c→b→a
C．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等
D．向左摆动进入或离开磁场的过程中，所受安培力方向向右；向右摆动进入或离开磁场的过程中，所受安培力方向向左
4．电阻R、电容器C与一个线圈连成闭合回路
( http: / / www.21cnjy.com )，条形磁铁静止在线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端过程中，流过R的电流方向和电容器极板的带电情况是
( )
A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电
5．如图所示，ab为一金属
( http: / / www.21cnjy.com )杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S是以a为圆心位于纸面内的金属圆环。在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触。当杆沿顺时针方向转动时，某时刻ab杆的位置如图所示，则此时刻
( )
A．有电流通过电流表，方向由c→d；作用于ab的安培力向右
B．有电流通过电流表，方向由c→d；作用于ab的安培力向左
C．有电流通过电流表，方向由d→c；作用于ab的安培力向右
D．无电流通过电流表，作用于ab的安培力为零

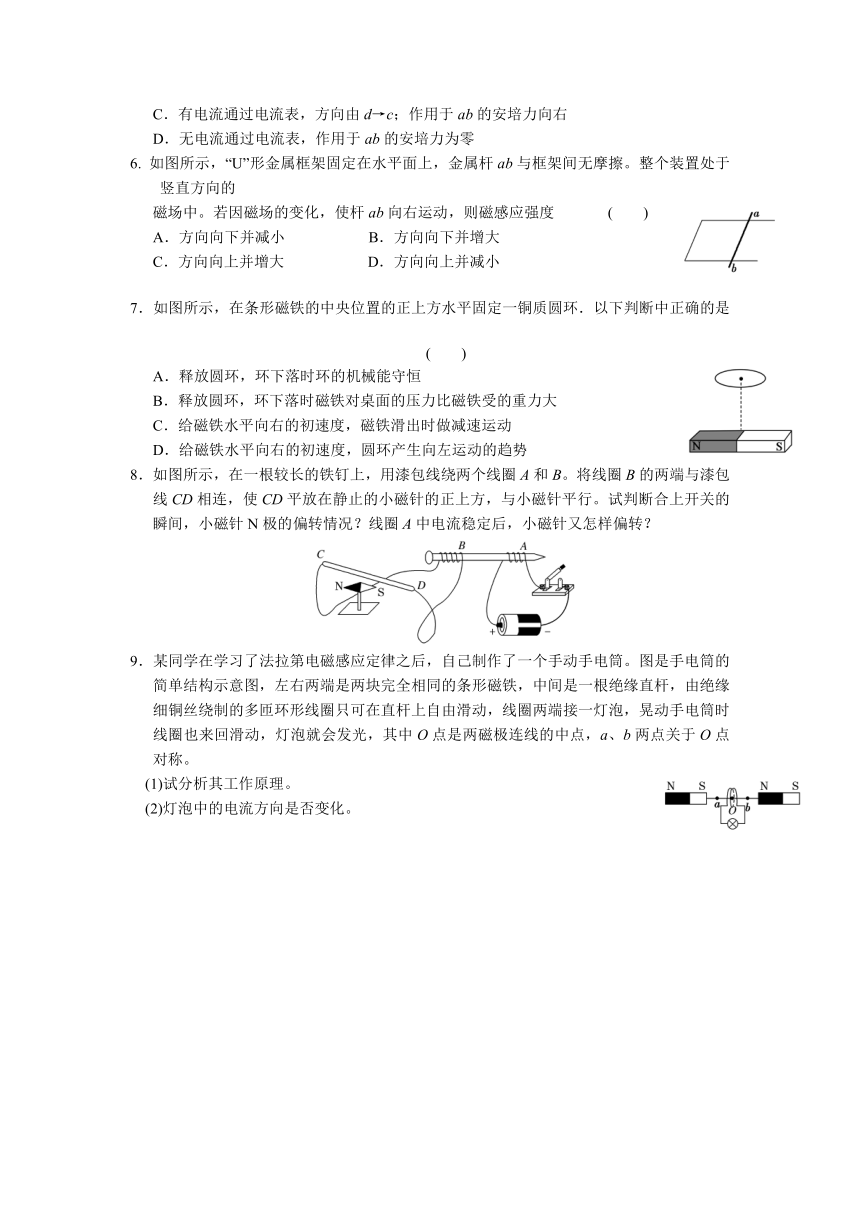

如图所示，“U”形金属框架固定在水平面上，金属杆ab与框架间无摩擦。整个装置处于竖直方向的
磁场中。若因磁场的变化，使杆ab向右运动，则磁感应强度
(
)
A．方向向下并减小
B．方向向下并增大
C．方向向上并增大
D．方向向上并减小
7．如图所示，在条形磁铁的中央位置的正上方水平固定一铜质圆环．以下判断中正确的是
( )
A．释放圆环，环下落时环的机械能守恒
B．释放圆环，环下落时磁铁对桌面的压力比磁铁受的重力大
C．给磁铁水平向右的初速度，磁铁滑出时做减速运动
D．给磁铁水平向右的初速度，圆环产生向左运动的趋势
8．如图所示，在一根较长的铁钉上，用漆
( http: / / www.21cnjy.com )包线绕两个线圈A和B。将线圈B的两端与漆包线CD相连，使CD平放在静止的小磁针的正上方，与小磁针平行。试判断合上开关的瞬间，小磁针N极的偏转情况？线圈A中电流稳定后，小磁针又怎样偏转？
9．某同学在学习了法拉第电磁感应定
( http: / / www.21cnjy.com )律之后，自己制作了一个手动手电筒。图是手电筒的简单结构示意图，左右两端是两块完全相同的条形磁铁，中间是一根绝缘直杆，由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动，线圈两端接一灯泡，晃动手电筒时线圈也来回滑动，灯泡就会发光，其中O点是两磁极连线的中点，a、b两点关于O点对称。
(1)试分析其工作原理。
(2)灯泡中的电流方向是否变化。
10．如图所示，P、Q为水平面内平
( http: / / www.21cnjy.com )行放置的光滑金属长直导轨，间距为L1，处在竖直向下、磁感应强度大小为B1的匀强磁场中．一导体杆ef垂直于P、Q放在导轨上，在外力作用下向左做匀速直线运动．质量为m、每边电阻均为r、边长为L2的正方形金属框abcd置于竖直平面内，两顶点a、b通过细导线与导轨相连，磁感应强度大小为B2的匀强磁场垂直金属框向里，金属框恰好处于静止状态．不计其余电阻和细导线对a、b点的作用力．
( http: / / www.21cnjy.com )
(1)通过ab边的电流Iab是多大？
(2)导体杆ef的运动速度v是多大？
1．
A
2．C
3.
D
4．D
5．
A
6.
AD
7． AC
8．在开关合上的瞬间，小磁针的N极向纸内偏转 当线圈A内的电流稳定以后，小磁针又回到原来的位置
9．
(1)略 (2)变化
10．(1) (2)
