安徽省六安市舒城中学2015-2016学年高二下学期物理选修3-2同步小练习：4.4法拉第电磁感应定律

4.4法拉第电磁感应定律
1.
如图所示，单匝线圈在匀强磁场中绕垂
( http: / / www.21cnjy.com )直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系可用图象表示，则
(　　)
A．在t＝0时刻，线圈中磁通量最大，感应电动势也最大
B．在t＝1×10－2s时刻，感应电动势最大
C．在t＝2×10－2s时刻，感应电动势为零
D．在0～2×10－2s时间内，线圈中感应电动势的平均值为零
2．如图所示，在竖直向下的匀强磁场中，将一
( http: / / www.21cnjy.com )水平放置的金属棒ab以水平速度v0抛出，运动过程中棒的取向不变，不计空气阻力，那么金属棒内产生的感应电动势将
(　　)
A．越来越大　　　　
B．越来越小
C．保持不变
D．方向不变，大小改变
3．如图所示，在匀强磁场中，MN、PQ是两
( http: / / www.21cnjy.com )条平行金属导轨，而ab、cd为串有电压表和电流表的两根金属棒，两只电表可看成理想电表。当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)
(　　)
A．电压表有读数；电流表有读数
B．电压表无读数；电流表无读数
C．电压表有读数；电流表无读数
D．电压表无读数；电流表有读数
4．如图所示，一个半径为L
( http: / / www.21cnjy.com )的半圆形硬导体AB以速度v，在水平U型框架上匀速滑动，匀强磁场的磁感应强度为B，回路电阻为R0，半圆形硬导体AB的电阻为r，其余电阻不计，则半圆形导体AB切割磁感线产生感应电动势的大小及AB之间的电势差分别为
(　　)
A．BLv；　　　　
　B．2BLv；BLv
C．2BLv；
D．BLv；2BLv
5.
如图所示，边长为L的正方形线圈与
( http: / / www.21cnjy.com )匀强磁场垂直，磁感应强度为B。当线圈按图示方向以速度v垂直B运动时，下列判断正确的是
(　　)
A．线圈中无电流，φa＝φb＝φc＝φd
B．线圈中无电流，φa>φb＝φd>φc
C．线圈中有电流，φa＝φb＝φc＝φd
D．线圈中有电流，φa>φb＝φd>φc
6.
在匀强磁场中，有一接有电容器
( http: / / www.21cnjy.com )的回路，如图所示，已知电容器电容C＝30
μF，l1＝5
cm，l2＝8
cm，磁场以5×10－2
T/s的变化率增强，则
(　　)
A．电容器上极板带正电，带电荷量为2×10－9
C
B．电容器上极板带正电，带电荷量为6×10－9
C
C．电容器上极板带负电，带电荷量为4×10－9
C
D．电容器上极板带负电，带电荷量为6×10－9
C

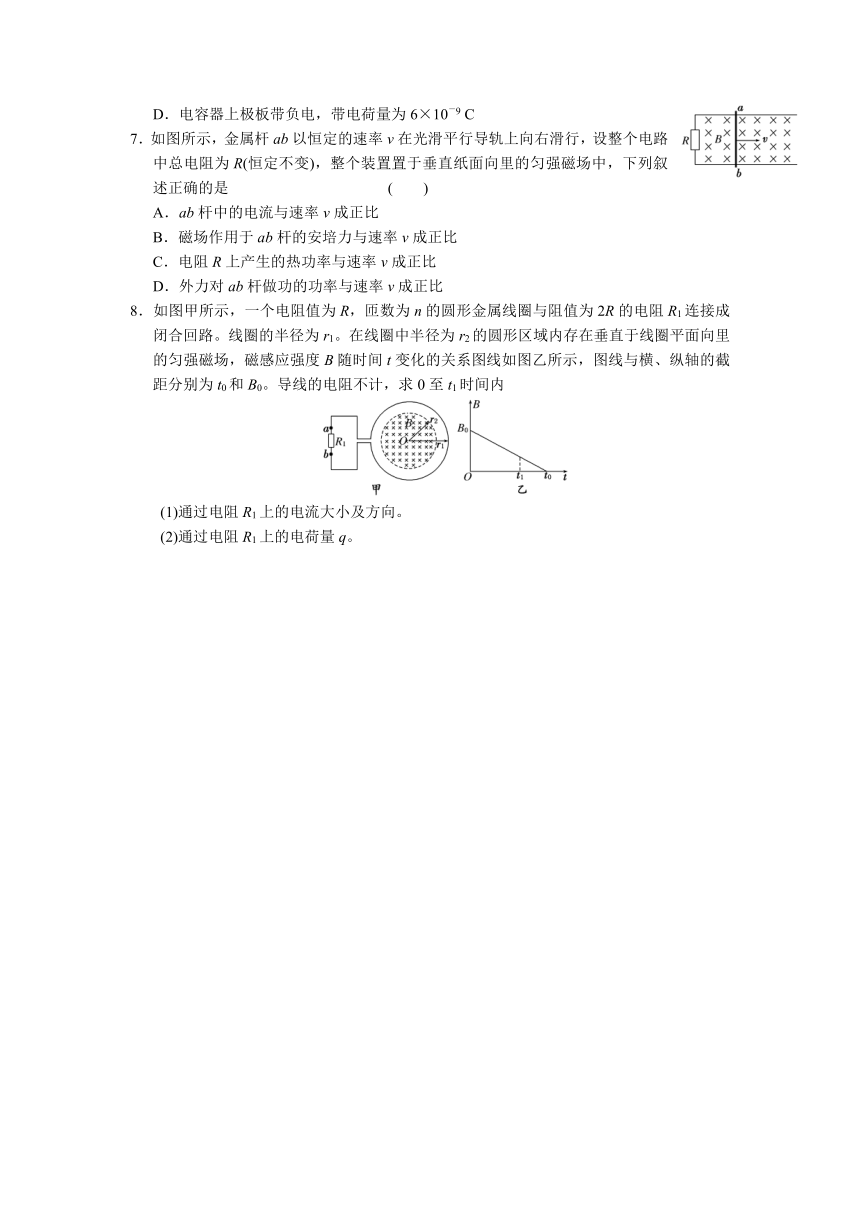

7．如图所示，金属杆ab以恒定的速
( http: / / www.21cnjy.com )率v在光滑平行导轨上向右滑行，设整个电路中总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是
(
)
A．ab杆中的电流与速率v成正比
B．磁场作用于ab杆的安培力与速率v成正比
C．电阻R上产生的热功率与速率v成正比
D．外力对ab杆做功的功率与速率v成正比
8．如图甲所示，一个电阻值为R，匝数为n的圆
( http: / / www.21cnjy.com )形金属线圈与阻值为2R的电阻R1连接成闭合回路。线圈的半径为r1。在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t0和B0。导线的电阻不计，求0至t1时间内
(1)通过电阻R1上的电流大小及方向。
(2)通过电阻R1上的电荷量q。
9．一根电阻R＝0.6
Ω
( http: / / www.21cnjy.com )的导线弯成一个圆形线圈，圆半径r＝1
m，圆形线圈质量m＝1
kg，此线圈放在绝缘光滑的水平面上，在y轴右侧有垂直线圈平面的磁感应强度B＝0.5
T的匀强磁场，如下图所示．若线圈以初动能E0＝5
J沿x轴方向滑进磁场，当进入磁场0.5
m时，线圈中产生的电能为E＝3
J．求：
(1)此时线圈的运动速度的大小；
(2)此时线圈与磁场左边缘两交接点间的电压；
(3)此时线圈加速度的大小．
10．如右图甲所示，用粗
( http: / / www.21cnjy.com )细均匀的导线制成的一只圆形金属圈，现被一根绝缘细线悬挂在竖直平面内处于静止状态，已知金属圈的质量为m，半径为r，导线的电阻率为ρ，截面积为S.金属圈的上半部分处在一方向垂直圈面向里的有界匀强磁场中，磁感应强度B随时间t的变化满足B＝kt(k为常量)，如下图乙所示．金属圈下半部分在磁场外，若丝线所能承受的最大拉力FTm＝2mg，求：从t＝0时刻起，经过多长时间丝线会被拉断？
1.
BC
2．
C
3．
B
4．
C
5.
B
6.
B
7．
AB
8．(1)　电流由b向a通过R1
(2)
9．(1)2
m/s　(2)V　(3)2.5
m/s2
10．
