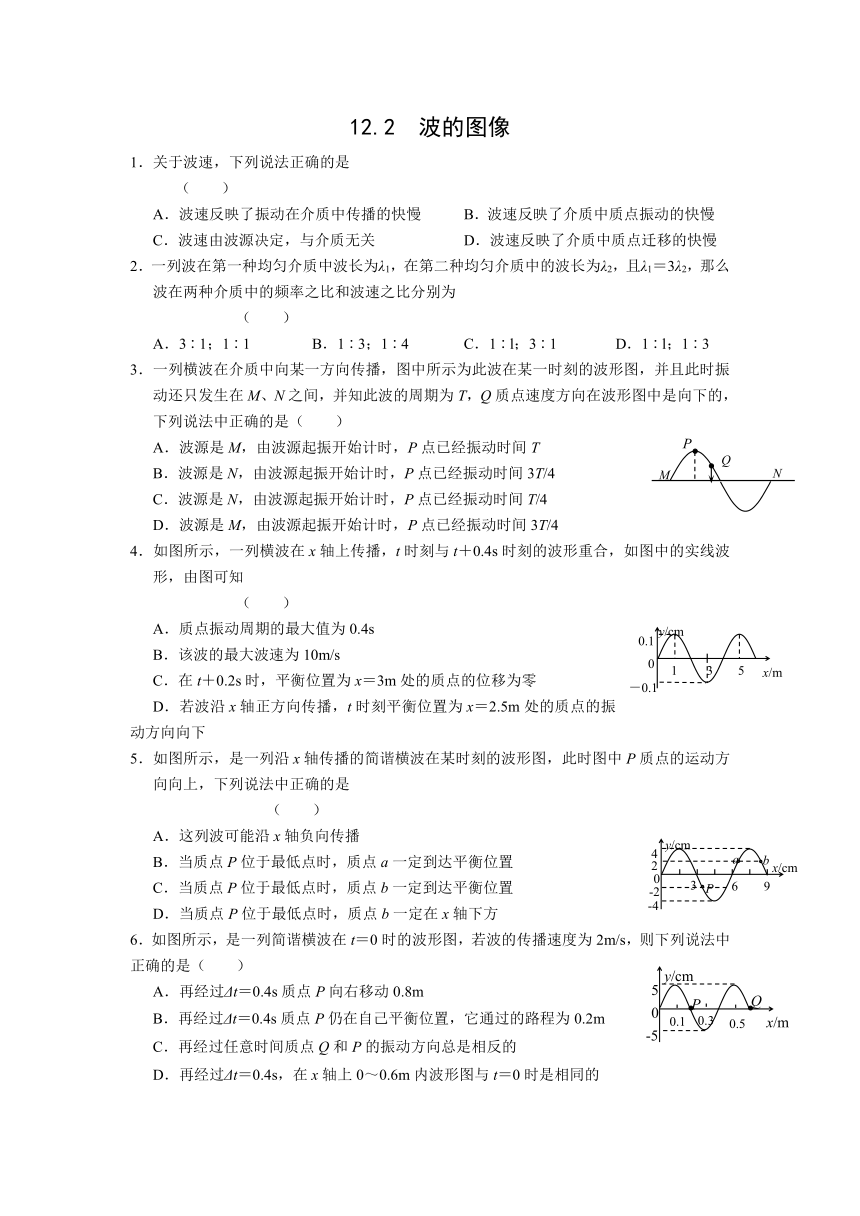

安徽省六安市舒城中学2015-2016学年高二下学期物理选修3-4同步小练习：12.2 波的图像

12.2
波的图像
1．关于波速，下列说法正确的是
（
）
A．波速反映了振动在介质中传播的快慢?
B．波速反映了介质中质点振动的快慢?
C．波速由波源决定，与介质无关?
D．波速反映了介质中质点迁移的快慢
2．一列波在第一种均匀介质中波长为λ1，
( http: / / www.21cnjy.com )在第二种均匀介质中的波长为λ2，且λ1＝3λ2，那么波在两种介质中的频率之比和波速之比分别为
（　　）
A．3∶1；1∶1
B．1∶3；1∶4
C．1∶l；3∶1
D．1∶l；1∶3
3．一列横波在介质中向某一方向传播，图中所
( http: / / www.21cnjy.com )示为此波在某一时刻的波形图，并且此时振动还只发生在M、N之间，并知此波的周期为T，Q质点速度方向在波形图中是向下的，下列说法中正确的是（
）
A．波源是M，由波源起振开始计时，P点已经振动时间T
B．波源是N，由波源起振开始计时，P点已经振动时间3T/4
C．波源是N，由波源起振开始计时，P点已经振动时间T/4
D．波源是M，由波源起振开始计时，P点已经振动时间3T/4
4．如图所示，一列横波在x轴上传播，t时刻
( http: / / www.21cnjy.com )与t＋0.4s时刻的波形重合，如图中的实线波形，由图可知
（
）
A．质点振动周期的最大值为0.4s
B．该波的最大波速为10m/s
C．在t＋0.2s时，平衡位置为x＝3m处的质点的位移为零
D．若波沿x轴正方向传播，t时刻平衡位置为x＝2.5m处的质点的振动方向向下
5．如图所示，是一列沿x轴
( http: / / www.21cnjy.com )传播的简谐横波在某时刻的波形图，此时图中P质点的运动方向向上，下列说法中正确的是
（　　）
A．这列波可能沿x轴负向传播
B．当质点P位于最低点时，质点a一定到达平衡位置
C．当质点P位于最低点时，质点b一定到达平衡位置
D．当质点P位于最低点时，质点b一定在x轴下方
6．如图所示，是一列简谐横波在t＝0时的波形图，若波的传播速度为2m/s，则下列说法中正确的是（
）
A．再经过Δt＝0.4s质点P向右移动0.8m
B．再经过Δt＝0.4s质点P仍在自己平衡位置，它通过的路程为0.2m
C．再经过任意时间质点Q和P的振动方向总是相反的
D．再经过Δt＝0.4s，在x轴上0～0.6m内波形图与t＝0时是相同的

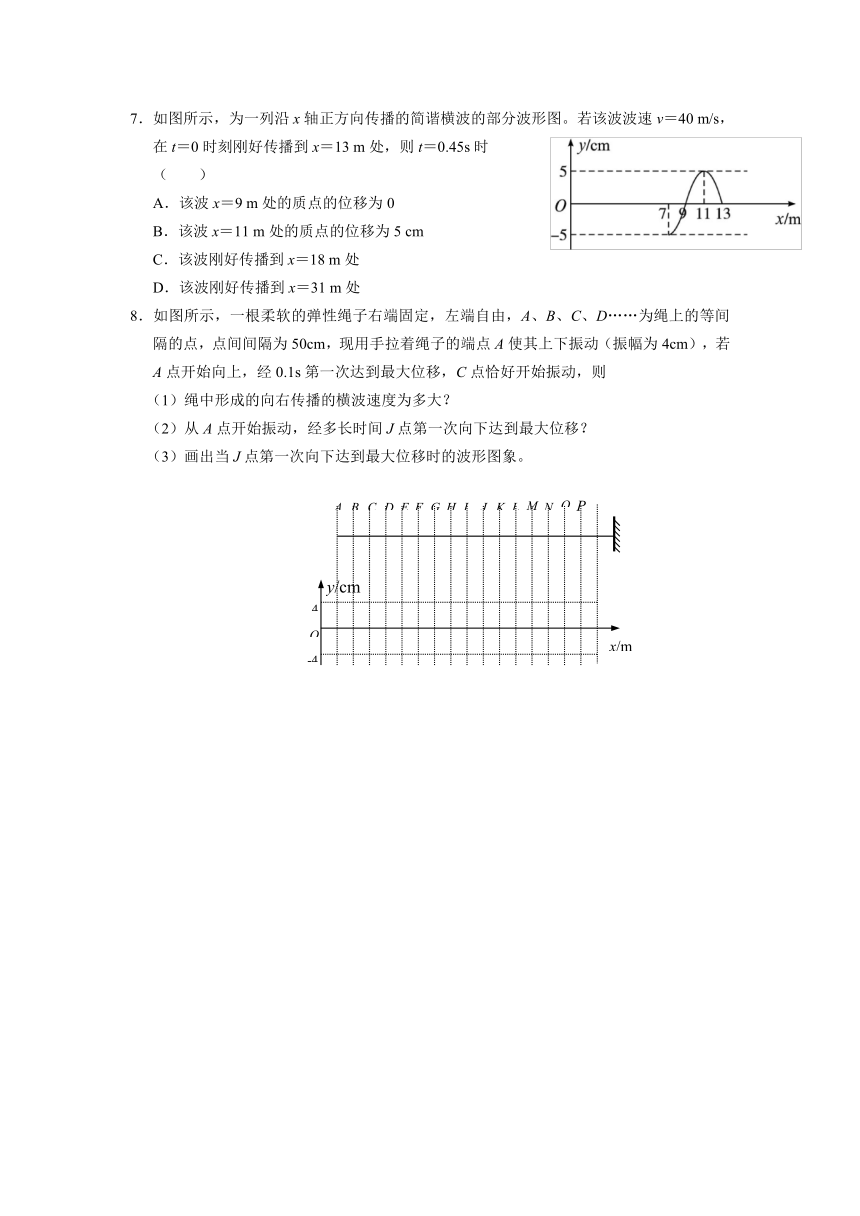

7．如图所示，为一列沿x轴正方向传播的简谐横波的部分波形图。若该波波速v＝40
m/s，在t＝0时刻刚好传播到x＝13
m处，则t＝0.45s时
（　　）
A．该波x＝9
m处的质点的位移为0
B．该波x＝11
m处的质点的位移为5
cm
C．该波刚好传播到x＝18
m处
D．该波刚好传播到x＝31
m处
8．如图所示，一根柔软的弹性绳子右端固定，左端自由，A、B、C、D……为绳上的等间隔的点，点间间隔为50cm，现用手拉着绳子的端点A使其上下振动（振幅为4cm），若A点开始向上，经0.1s第一次达到最大位移，C点恰好开始振动，则
（1）绳中形成的向右传播的横波速度为多大？
（2）从A点开始振动，经多长时间J点第一次向下达到最大位移？
（3）画出当J点第一次向下达到最大位移时的波形图象。
9．如图所示，是某时刻一列横波上A、B两质点的振动图象，该波由A传向B，两质点沿波的传播方向上的距离Δx＝6.0
m，波长λ＞10.0
m，求这列波的波速。
10．一列简谐横波，A为波源，在B点刚开始振动时的图象如图所示。图中数据单位都是m，已知波的传播速度v＝10m/s，求：
（1）振源A开始振动时的速度方向；
（2）从振源A开始振动到形成如图所示波形，经过的时间t；
（3）波的周期T。
1．A　　2．C　　3．C　　4．A　　5．D　　6．D　　7．D　　
8．（1）10m/s；（2）0.75s；（3）波传播到P点，图象略。　9．60
m/s　
10．（1）向上；（2）1.6；（3）0.6。　
Qa
M
Pa
N
y/cm
x/m
0.1
－0.1
0
1
3
5
y/cm
x/cm
4
2
-4
-2
0
3
6
9
P
a
b
y/cm
x/m
5
-5
0
P
Q
0.1
0.3
0.5
-4
y/cm
x/m
A
B
C
D
F
G
O
M
N
E
H
J
K
I
L
O
4
P
10
16
0
B
1
4
7
13
0.1
A
M
