1.4光的反射和折射（第二课时）同步练习（含解析）

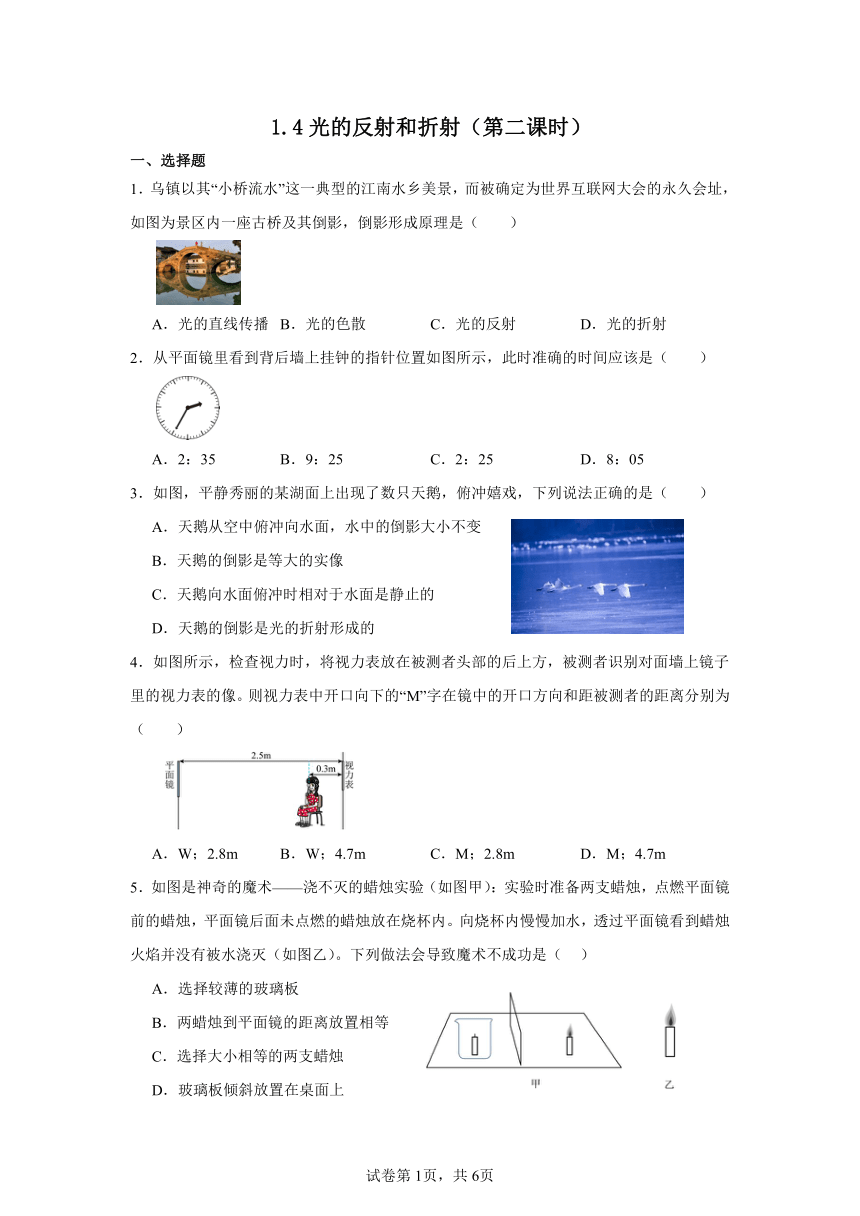

1.4光的反射和折射（第二课时）
一、选择题
1．乌镇以其“小桥流水”这一典型的江南水乡美景，而被确定为世界互联网大会的永久会址，如图为景区内一座古桥及其倒影，倒影形成原理是（　　）
A．光的直线传播 B．光的色散 C．光的反射 D．光的折射
2．从平面镜里看到背后墙上挂钟的指针位置如图所示，此时准确的时间应该是（　　）
A．2：35 B．9：25 C．2：25 D．8：05
3．如图，平静秀丽的某湖面上出现了数只天鹅，俯冲嬉戏，下列说法正确的是（　　）
A．天鹅从空中俯冲向水面，水中的倒影大小不变
B．天鹅的倒影是等大的实像
C．天鹅向水面俯冲时相对于水面是静止的
D．天鹅的倒影是光的折射形成的
4．如图所示，检查视力时，将视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的视力表的像。则视力表中开口向下的“M”字在镜中的开口方向和距被测者的距离分别为（　　）
A．W；2.8m B．W；4.7m C．M；2.8m D．M；4.7m
5．如图是神奇的魔术——浇不灭的蜡烛实验（如图甲）：实验时准备两支蜡烛，点燃平面镜前的蜡烛，平面镜后面未点燃的蜡烛放在烧杯内。向烧杯内慢慢加水，透过平面镜看到蜡烛火焰并没有被水浇灭（如图乙）。下列做法会导致魔术不成功是（ ）
A．选择较薄的玻璃板
B．两蜡烛到平面镜的距离放置相等
C．选择大小相等的两支蜡烛
D．玻璃板倾斜放置在桌面上

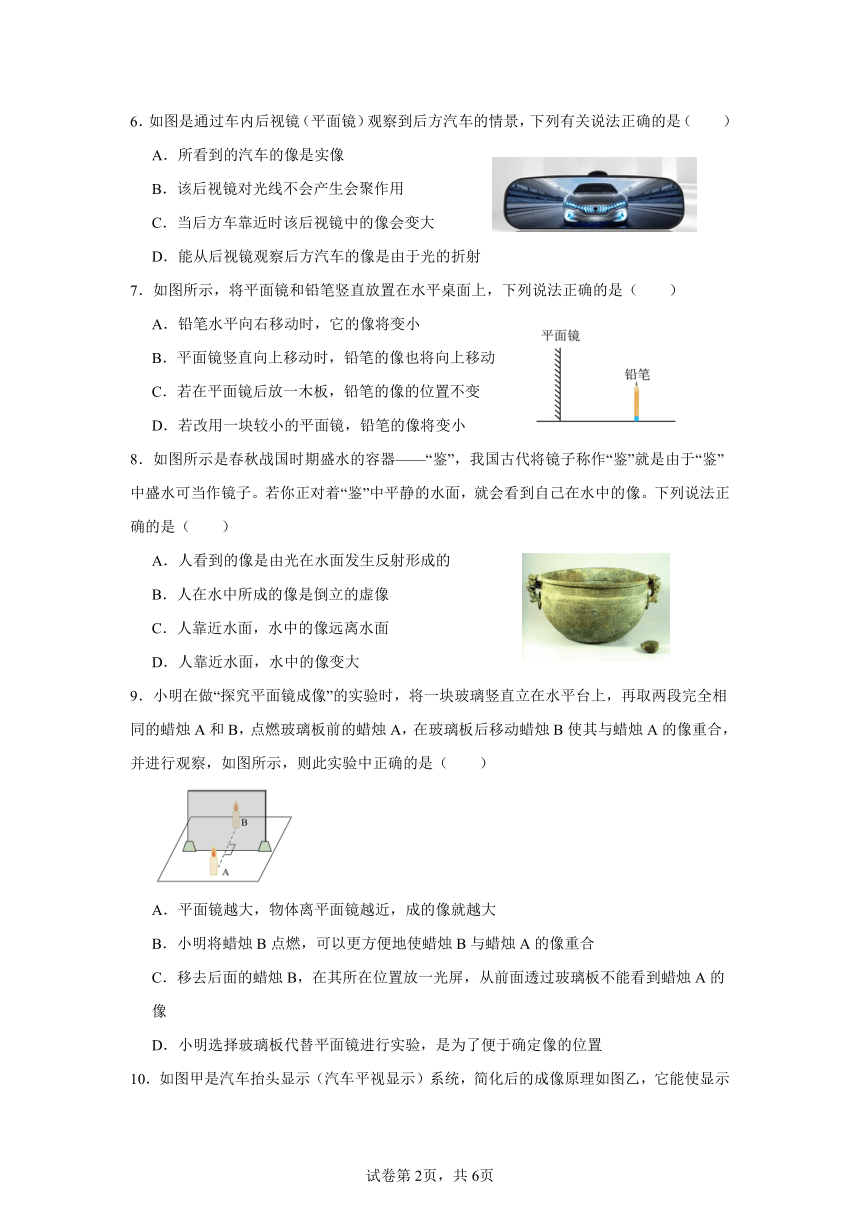

6．如图是通过车内后视镜（平面镜）观察到后方汽车的情景，下列有关说法正确的是（　　）
A．所看到的汽车的像是实像
B．该后视镜对光线不会产生会聚作用
C．当后方车靠近时该后视镜中的像会变大
D．能从后视镜观察后方汽车的像是由于光的折射
7．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（　　）
A．铅笔水平向右移动时，它的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．若在平面镜后放一木板，铅笔的像的位置不变
D．若改用一块较小的平面镜，铅笔的像将变小
8．如图所示是春秋战国时期盛水的容器——“鉴”，我国古代将镜子称作“鉴”就是由于“鉴”中盛水可当作镜子。若你正对着“鉴”中平静的水面，就会看到自己在水中的像。下列说法正确的是（　　）
A．人看到的像是由光在水面发生反射形成的
B．人在水中所成的像是倒立的虚像
C．人靠近水面，水中的像远离水面
D．人靠近水面，水中的像变大
9．小明在做“探究平面镜成像”的实验时，将一块玻璃竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，在玻璃板后移动蜡烛B使其与蜡烛A的像重合，并进行观察，如图所示，则此实验中正确的是（　　）
A．平面镜越大，物体离平面镜越近，成的像就越大
B．小明将蜡烛B点燃，可以更方便地使蜡烛B与蜡烛A的像重合
C．移去后面的蜡烛B，在其所在位置放一光屏，从前面透过玻璃板不能看到蜡烛A的像
D．小明选择玻璃板代替平面镜进行实验，是为了便于确定像的位置

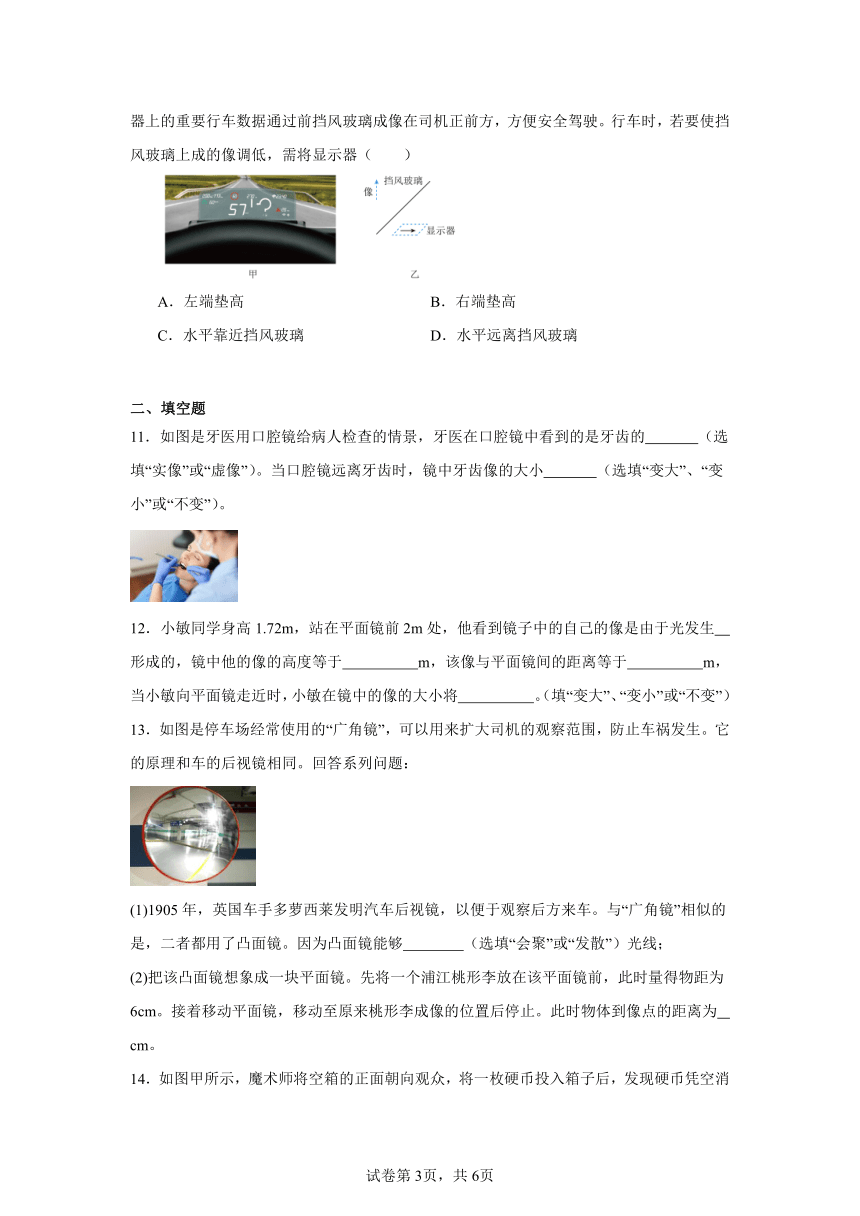

10．如图甲是汽车抬头显示（汽车平视显示）系统，简化后的成像原理如图乙，它能使显示器上的重要行车数据通过前挡风玻璃成像在司机正前方，方便安全驾驶。行车时，若要使挡风玻璃上成的像调低，需将显示器（　　）
A．左端垫高 B．右端垫高
C．水平靠近挡风玻璃 D．水平远离挡风玻璃
二、填空题
11．如图是牙医用口腔镜给病人检查的情景，牙医在口腔镜中看到的是牙齿的 （选填“实像”或“虚像”）。当口腔镜远离牙齿时，镜中牙齿像的大小 （选填“变大”、“变小”或“不变”）。
12．小敏同学身高1.72m，站在平面镜前2m处，他看到镜子中的自己的像是由于光发生 形成的，镜中他的像的高度等于 m，该像与平面镜间的距离等于 m，当小敏向平面镜走近时，小敏在镜中的像的大小将 。（填“变大”、“变小”或“不变”）
13．如图是停车场经常使用的“广角镜”，可以用来扩大司机的观察范围，防止车祸发生。它的原理和车的后视镜相同。回答系列问题：
(1)1905年，英国车手多萝西莱发明汽车后视镜，以便于观察后方来车。与“广角镜”相似的是，二者都用了凸面镜。因为凸面镜能够 （选填“会聚”或“发散”）光线；
(2)把该凸面镜想象成一块平面镜。先将一个浦江桃形李放在该平面镜前，此时量得物距为6cm。接着移动平面镜，移动至原来桃形李成像的位置后停止。此时物体到像点的距离为 cm。

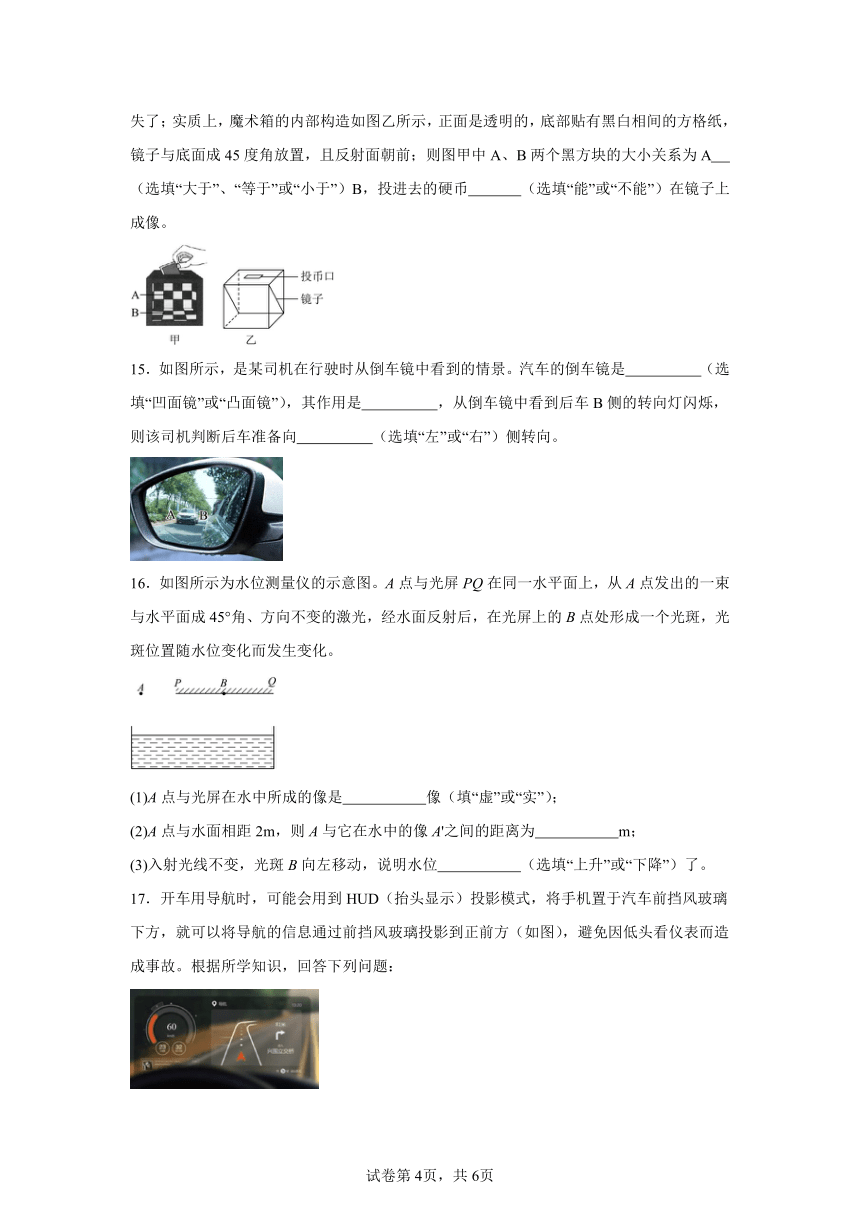

14．如图甲所示，魔术师将空箱的正面朝向观众，将一枚硬币投入箱子后，发现硬币凭空消失了；实质上，魔术箱的内部构造如图乙所示，正面是透明的，底部贴有黑白相间的方格纸，镜子与底面成45度角放置，且反射面朝前；则图甲中A、B两个黑方块的大小关系为A （选填“大于”、“等于”或“小于”）B，投进去的硬币 （选填“能”或“不能”）在镜子上成像。

15．如图所示，是某司机在行驶时从倒车镜中看到的情景。汽车的倒车镜是 （选填“凹面镜”或“凸面镜”），其作用是 ，从倒车镜中看到后车B侧的转向灯闪烁，则该司机判断后车准备向 （选填“左”或“右”）侧转向。
16．如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角、方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
(1)A点与光屏在水中所成的像是 像（填“虚”或“实”）；
(2)A点与水面相距2m，则A与它在水中的像A'之间的距离为 m；
(3)入射光线不变，光斑B向左移动，说明水位 （选填“上升”或“下降”）了。
17．开车用导航时，可能会用到HUD（抬头显示）投影模式，将手机置于汽车前挡风玻璃下方，就可以将导航的信息通过前挡风玻璃投影到正前方（如图），避免因低头看仪表而造成事故。根据所学知识，回答下列问题：

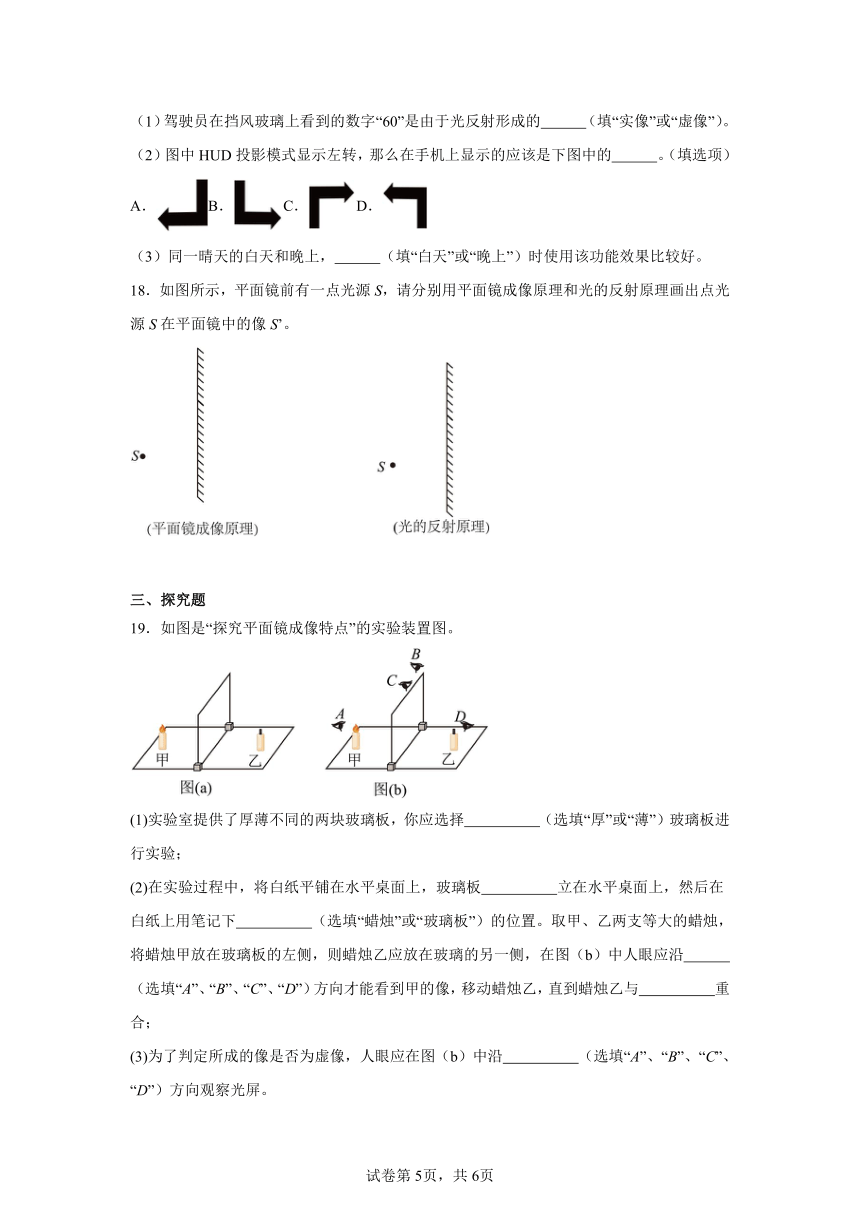

（1）驾驶员在挡风玻璃上看到的数字“60”是由于光反射形成的 （填“实像”或“虚像”）。
（2）图中HUD投影模式显示左转，那么在手机上显示的应该是下图中的 。（填选项）
A．B．C．D．
（3）同一晴天的白天和晚上， （填“白天”或“晚上”）时使用该功能效果比较好。
18．如图所示，平面镜前有一点光源S，请分别用平面镜成像原理和光的反射原理画出点光源S在平面镜中的像S’。
三、探究题
19．如图是“探究平面镜成像特点”的实验装置图。
(1)实验室提供了厚薄不同的两块玻璃板，你应选择 （选填“厚”或“薄”）玻璃板进行实验；
(2)在实验过程中，将白纸平铺在水平桌面上，玻璃板 立在水平桌面上，然后在白纸上用笔记下 （选填“蜡烛”或“玻璃板”）的位置。取甲、乙两支等大的蜡烛，将蜡烛甲放在玻璃板的左侧，则蜡烛乙应放在玻璃的另一侧，在图（b）中人眼应沿 （选填“A”、“B”、“C”、“D”）方向才能看到甲的像，移动蜡烛乙，直到蜡烛乙与 重合；
(3)为了判定所成的像是否为虚像，人眼应在图（b）中沿 （选填“A”、“B”、“C”、“D”）方向观察光屏。
20．小科同学在做“探究平面镜成像的特点”的实验时，将一块玻璃板竖直架在水平台上，再选取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：
（1）选用器材有玻璃板、火柴、光屏（白纸）、蜡烛、刻度尺。小科选择玻璃板代替镜子进行实验的目的是 ；
（2）小科将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，他发现：平板玻璃中蜡烛A的像偏低，他认为在图乙所示的1、2、3三幅图中，其中图 （选填序号）是产生以上实验现象的原因；
（3）移去后面的蜡烛B，并在其所在位置上放一光屏（白纸），则光屏上 （填“能”或“不能”）承接到蜡烛烛焰的像；
（4）小科将蜡烛逐渐远离玻璃板时，它的像 （填“变大”“变小”或“不变”）。
试卷第1页，共3页
试卷第1页，共3页
《1.4光的反射和折射（第二课时）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C B A D D B C A D C
1．C
【详解】由于倒影是平面镜成像现象，是光的反射形成的，所以倒影是光的反射形成的，故C符合题意，ABD不符合题意。
故选C。
2．B
【详解】物体在平面镜中所成的像与物体本身的左右是相反的，过12点与6点作一条直线，作出表针关于这条直线的对称图形，如图：
故准确的时间是9：25。故B符合题意，ACD不符合题意。
故选B。
3．A
【详解】A．倒影属平面镜成像现象，所成的像是与物体等大的虚像，所以天鹅从空中俯冲向水面，水中的倒影大小不变，故A正确；
BD．天鹅在水中的倒影，属于平面镜成像现象，其原理是光的反射，根据平面镜成像特点可知，所成的像是虚像，故BD错误；
C．天鹅向水面俯冲时，以水面为参照物，天鹅相对于水面位置发生变化，所以天鹅向水面俯冲时相对于水面是运动的，故C错误。
故选A。
4．D
【详解】物体在平面镜中成等大正立的虚像，视力表中开口向下的“M”字在镜中的开口方向向下，因平面镜成像时像距与物距是相等的，视力表与平面镜之间的距离为2.5m，故视力表在镜中的像与平面镜的距离为2.5m，而被测者与平面镜的距离又为
故视力表在镜中的像与被测者之间的距离
故D符合题意，ABC不符合题意。
故选D。
5．D
【详解】“魔术”是利用平面镜成像，当两支蜡烛竖立在水平桌面上，玻璃板也竖立在水平桌面上时，未点燃的蜡烛代表像的位置；
A．选择较薄的玻璃板，像不“重影”，故A不符合题意；
B．根据平面镜成像特点可知，像和物体大小相等，所以两蜡烛到平面镜的距离放置相等，故B不符合题意；
C．像和物体大小相等，所以选择大小相等的两支蜡烛，蜡烛与像能够完全重合，故C不符合题意；
D．玻璃板倾斜放置在桌面上，像成在玻璃板的斜上方，玻璃板后的蜡烛无论怎样移动都不能与之完全重合，魔术失败，故D符合题意。
故选ABCD。
6．B
【详解】A．根据平面镜成像特点知，汽车在平面镜中所成的像是虚像，故A错误；
B．汽车的后视镜是平面镜，平面镜对光没有会聚作用，故B正确；
C．平面镜成像特点：物体在平面镜中成的像与物大小相等，故C错误；
D．平面镜的原理是光的反射，能从车内看到后方汽车是由于光的反射，故D错误。
故选B。
7．C
【详解】A．平面镜所成的像与物体大小相等，所以当铅笔水平向右移动远离平面镜时，它的像也远离平面镜，即向左移动，大小不变；故A错误；
B．由于像和物体各对应点的连线与平面镜垂直，所以平面镜竖直向上移动时，铅笔可以成像，像的位置不变，故B错误；
C．由平面镜成像特点可知，平面镜成虚像，故用一块木板放置在平面镜后时，铅笔依然能在平面镜中成像，而且铅笔的像的位置不变，故C正确；
D．平面镜所成的像与物体大小相等，与平面镜的大小无关，故D错误。
故选C。
8．A
【详解】A．平面镜成像的原因是由于光的反射形成的，所以人看到的像是由光在水面发生反射形成的，故A正确；
B．根据平面镜成像特点可知，平面镜里成的像是正立、等大的虚像，所以人在水中所成的像是正立、等大的虚像，故B错误；
C．根据平面镜成像特点可知，像距等于物距，所以人靠近水面，水中的像也靠近水面，故C错误；
D．根据平面镜成像特点可知，平面镜中的像的大小与物等大，与物体到平面镜的距离无关，所以人靠近水面，水中的像不变，故D错误。
故选A。
9．D
【详解】A．平面镜所成的像与物体大小相等，与平面镜大小、物体离平面镜的远近都无关，故A错误；
B．小明将蜡烛B点燃，会导致看不清A蜡烛成的像，对实验造成影响，故B错误；
C．平面镜成的像是虚像，是由平面镜的反射光线会聚而成的，与镜后物体无关，所以在镜后放光屏不会影响对像的观察，即从前面透过玻璃板仍能看到蜡烛A的像，故C错误；
D．小明选择玻璃板代替平面镜进行实验，是因为玻璃板可以起到平面镜成像的作用，同时还可以看到玻璃板后的物体，这样是为了便于确定像的位置，故D正确。
故选D。
10．C
【详解】根据平面镜成像特点，因为像到平面镜的距离随着物体到镜面的距离减小而减小，当发现挡风玻璃所成的像过高，不便于观察，这时就需要将显示器沿水平方向靠近挡风玻璃。故C符合题意，而ABD不符合题意。
故选C。
11． 虚像 不变
【详解】[1]牙医用口腔镜给病人检查，口腔镜是平面镜，平面镜成像是光的反射形成的，平面镜成的像是正立、等大的虚像，所以牙医在口腔镜中看到的是牙齿的虚像。
[2]平面镜成的像与物的大小相等，当口腔镜远离牙齿时，牙齿的大小不变，所以镜中牙齿像的大小不变。
12． 反射 1.72 2 不变
【详解】[1][2][3][4]小敏在镜中看到自己的像，是小敏反射的光线在镜面发生反射形成的虚像；平面镜成像时，像和物体大小相等，小敏身高1.72m，镜中他的像的高度等于小敏的身高，为1.72m；当小敏向平面镜走近时，小敏的身高不变，他在镜中的像的大小不变；平面镜成像时，像和物体到镜面的距离相等，小敏到平面镜的距离为2m，因此该像与平面镜间的距离等于2m。
13．(1)发散
(2)24
【详解】（1）凸面镜对光有发散作用，可以扩大视野，故汽车后视镜应安装凸面镜。
（2）把该凸面镜想象成一块平面镜；先将一个浦江桃形李放在该平面镜前，此时量得物距为6cm，像距也为6cm，当移动至原来桃形李成像的位置，则此时的物距为12cm，像距也为12cm，则此时物体到像点的距离为
14． 等于 不能
【详解】[1]由平面镜成像规律可知，像与物的大小相等，所以A是B在平面镜上成的像，故A与B大小相等。
[2]由图乙可知，投进去的硬币在平面镜的后面，被平面镜遮挡，所以不能在镜子上成像。
15． 凸面镜 扩大视野 右
【详解】[1][2]汽车的倒车镜是凸面镜，凸面镜能够起到扩大视野的作用。
[3]根据平面镜可知，物与像关于平面镜对称，则B侧的转向灯闪烁，表示该车向右转。
16．(1)虚
(2)4
(3)上升
【详解】（1）水面可以看成平面镜，平面镜成像的特点是：像物等距、像物等大、虚像，故A点与光屏在水中所成的像是虚像。
（2）根据平面镜成像中的像物等距可知，A点与水面相距2m，则A与它在水中的像A′之间的距离为2m+2m=4m。
（3）若光斑B向左移动到E点，如下图所示，则说明水位上升了。
17． 虚像 A 晚上
【详解】（1）[1]挡风玻璃相当于平面镜，根据平面镜成像特点和原理可知，行车数据在挡风玻璃上所成的像是由于光的反射成虚像。
（2）[2]平面镜成正立、等大的虚像，由于像和物关于镜面对称，图中HUD投影模式显示左转，那么在手机上显示的应该是下图中的A，故选A。
（3）[3]平面镜成像时，环境越暗，物体成像越清晰，所以同一晴天的白天和晚上，最适合在晚上的情况下进行。
18．
【详解】根据平面镜成像的特点，作出点光源S关于平面镜的对称点S’，S’即为点光源的像，如图所示：
从发光点S向镜面任意发出两条入射光线，入射点分别是O1、O2，根据光的反射定律，画出这两条入射光线的反射光线；将这两条反射光线反向延长，相交于点S’，点S’即为点光源S在平面镜中所成的像，如图所示：
19．(1)薄
(2) 竖直 玻璃板 A 蜡烛甲的像
(3)B
【详解】（1）玻璃板有两个反射面，两个反射面都能成像，玻璃板越厚，两个像距离越远，难以确定像的位置，所以采用薄玻璃板，实验简单化。
（2）[1][2]将白纸平铺在水平桌面上，玻璃板要竖直放在水平桌面上，否则找不到蜡烛甲像的位置；在纸上划线，是为了记下玻璃板的位置，便于实验之后的测量。
[3][4]平面镜成像原理是光的反射，是虚像，所以眼睛要在蜡烛甲的位置，即从A点透过玻璃板观察，直到蜡烛乙和蜡烛甲的像完成重合时，蜡烛乙的位置即蜡烛甲像的位置。
（3）判断平面镜是否成虚像，眼睛要从B方向直接观察光屏，光屏上不能承接到像，所以平面镜成虚像。
20． 便于确定像的位置 3 不能 不变
【详解】（1）[1]用玻璃板代替平面镜，同时能看到镜前物体的像，又能看到物体的像，便于确定像的位置，便于比较物像大小关系。
（2）[2]平面镜成的像与物关于镜面对称，小科将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，他发现：平板玻璃中蜡烛A的像偏低，你认为在图乙所示的1、2、3三幅图中，图3是产生以上实验现象的原因。
（3）[3]实像能用光屏承接，虚像不能用光屏承接。移去后面的蜡烛B，在像的位置放一光屏，光屏上不能接到像，说明平面镜成虚像。
（4）[4]由于平面镜成等大的虚像，所以，将蜡烛逐渐远离玻璃板时，它的像的大小是不变的。
