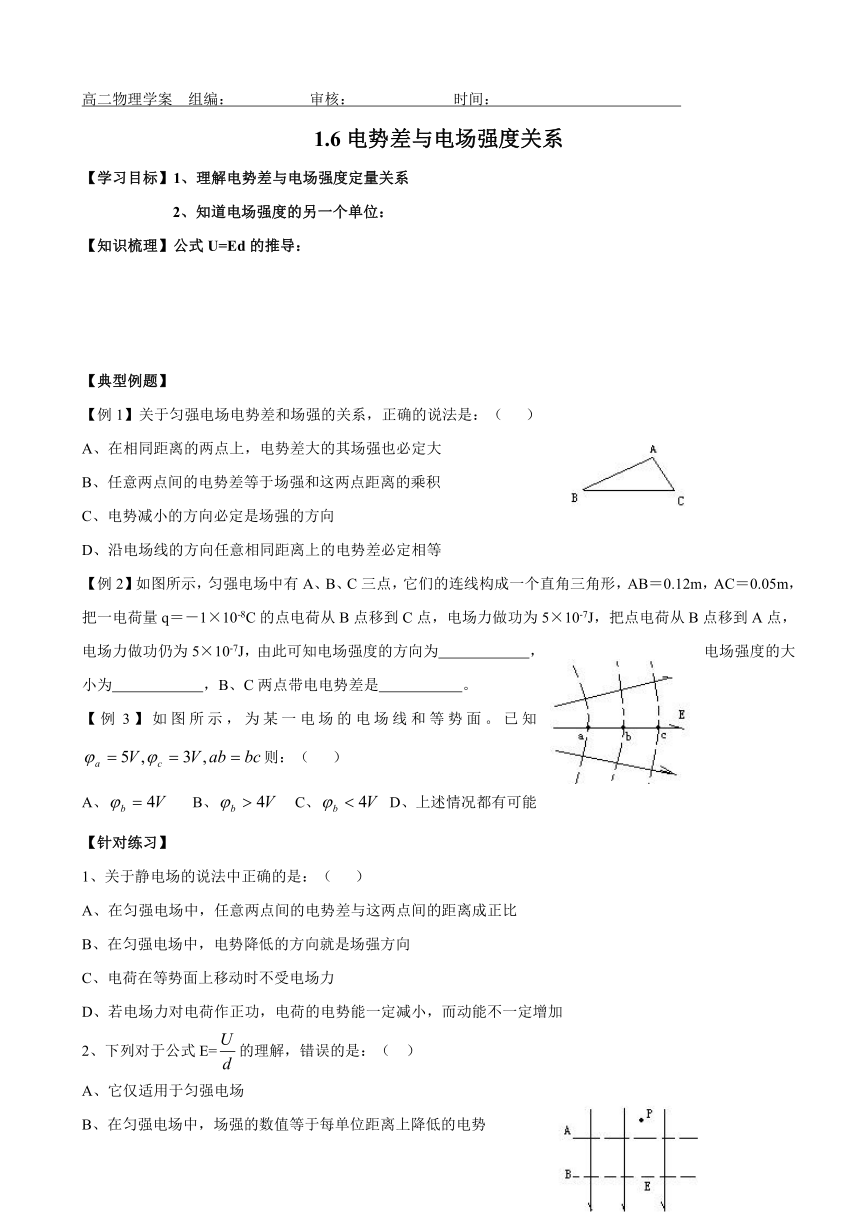

图片预览
文档简介
高二物理学案
组编：
审核：
时间：
1.6电势差与电场强度关系
【学习目标】1、理解电势差与电场强度定量关系
2、知道电场强度的另一个单位：
【知识梳理】公式U=Ed的推导：
【典型例题】
【例1】关于匀强电场电势差和场强的关系，正确的说法是：（
）
A、在相同距离的两点上，电势差大的其场强也必定大
B、任意两点间的电势差等于场强和这两点距离的乘积
C、电势减小的方向必定是场强的方向
D、沿电场线的方向任意相同距离上的电势差必定相等
【例2】如图所示，匀强电场中有A、B、C
( http: / / www.21cnjy.com )三点，它们的连线构成一个直角三角形，AB＝0.12m，AC＝0.05m，把一电荷量q＝－1×10-8C的点电荷从B点移到C点，电场力做功为5×10-7J，把点电荷从B点移到A点，电场力做功仍为5×10-7J，由此可知电场强度的方向为
，电场强度的大小为
，B、C两点带电电势差是
。
【例3】如图所示，为某一电场的电场线和等势面。已知则：（
）
A、
B、
C、
D、上述情况都有可能
【针对练习】
1、关于静电场的说法中正确的是：（
）
A、在匀强电场中，任意两点间的电势差与这两点间的距离成正比
B、在匀强电场中，电势降低的方向就是场强方向
C、电荷在等势面上移动时不受电场力
D、若电场力对电荷作正功，电荷的电势能一定减小，而动能不一定增加
2、下列对于公式E=的理解，错误的是：（
）
A、它仅适用于匀强电场
B、在匀强电场中，场强的数值等于每单位距离上降低的电势
C、场强的另一单位V/m，适用于任何电场
D、只要测出两点的电势差和两点的间距，就可算出电场强度
3、如图所示，有竖直向下的匀强电场，A、B
( http: / / www.21cnjy.com )两等势面间距离为5㎝，电势差为25V，在电场中P点固定放置电量为5×10-9C的负点电荷，此时电场中有一点场强为零，此点在P点的：（
）
A、上方30㎝
B、下方30㎝
C、上方25㎝
D、下方25㎝
4、如图所示，匀强电场中的A、B、C三点的连线构成边长为的等边三角形。把带电量为-e的电子从A移动到B，电场力做功W；把带电量为e的粒子从B移到C，电场力也做功W，则下列说法中正确的是：（
）
A、A、B、C三点的电势关系为A＞B＞C
B、A、B、C三点的电势关系为A＞B=C
C、电场强度的方向一定与AC垂直
D、若场强与纸面平行，则场强大小等于
5、如图所示，MN是一负的点电荷电场中的一条电场线，场强方向由M指向N，ab=bc，a、b、c三点的场强和电势分别为Ea、Eb、Ec和a、b、c，则下列关系正确的是：（
）
A、Ea＞Eb＞Ec
B、Ea=Eb=Ec
C、a＞b＞c
D、a-b=b-c
6、AB是电场中的一条电场线，若将一负电荷
( http: / / www.21cnjy.com )从A点处自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图所示，则A、B两点的电势高低和场强的大小关系是：（
）
A、A＞B
，EA＞EB
B、A＞B
，EA＜EB
C、A＜B
，EA＞EB
D、A＜B
，EA＜EB
7、如图，两平行金属板A、
( http: / / www.21cnjy.com )B间为一匀强电场，A、B相距6㎝，C、D为电场中的两点，且CD=4㎝，CD连线和场强方向成60°角。已知电子从D点移到C点电场力做功为3.2×10-17J，求：⑴匀强电场的场强
⑵A、B两点间的电势差
⑶若A板接地，D点电势为多少？
8、如图是某匀强电场的等势面示意图，A
( http: / / www.21cnjy.com )、B两点相距5㎝，θ=53°，一带电量为-4×10-6C的微粒沿AB匀速运动，则此微粒的质量为多少？（取g=10m/s2）
