(共31张PPT)
九全物理同步课件
教（自）学课件
（北师大版九年级
全
2025年秋北师大版九全物理教学（自学）课件嵌视频（新教材）
第十一章 电路、电流和电压
11.2 电路的连接

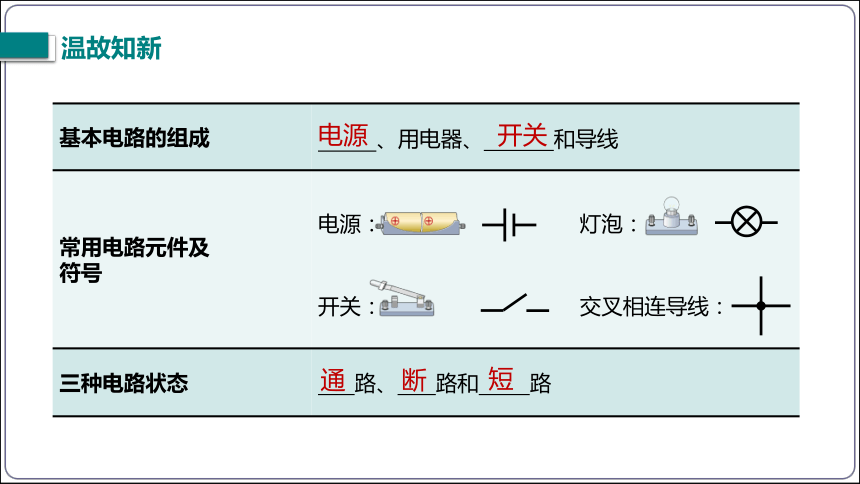

基本电路的组成 、用电器、 和导线
常用电路元件及 符号 电源： 灯泡：
开关： 交叉相连导线：
三种电路状态 路、 路和 路
温故知新
电源
开关
通
断
短
观察与思考

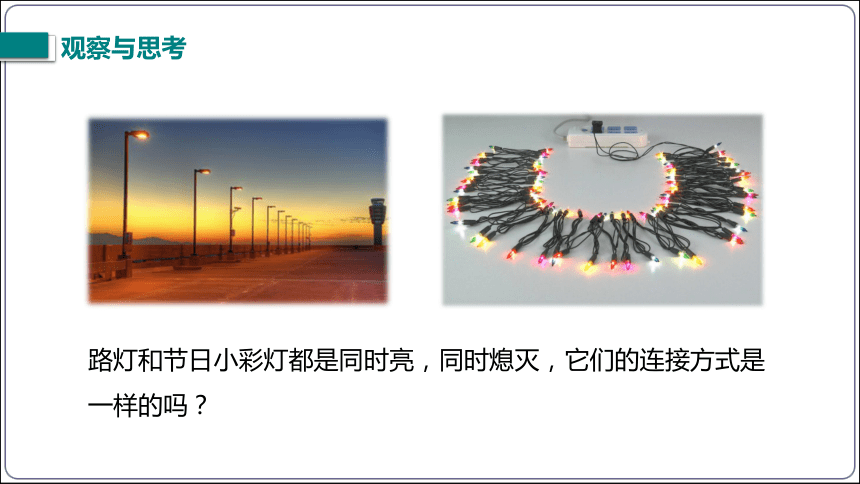

路灯和节日小彩灯都是同时亮，同时熄灭，它们的连接方式是一样的吗？

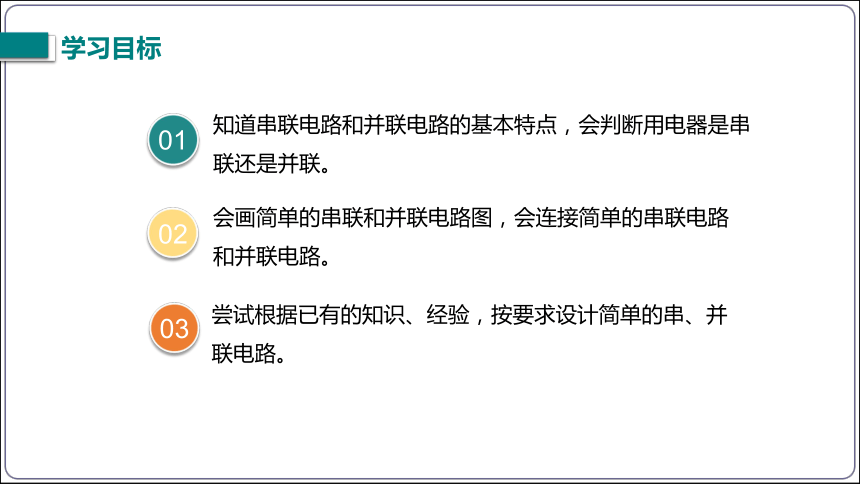

学习目标
会画简单的串联和并联电路图，会连接简单的串联电路和并联电路。
02
知道串联电路和并联电路的基本特点，会判断用电器是串联还是并联。
01
03
尝试根据已有的知识、经验，按要求设计简单的串、并联电路。

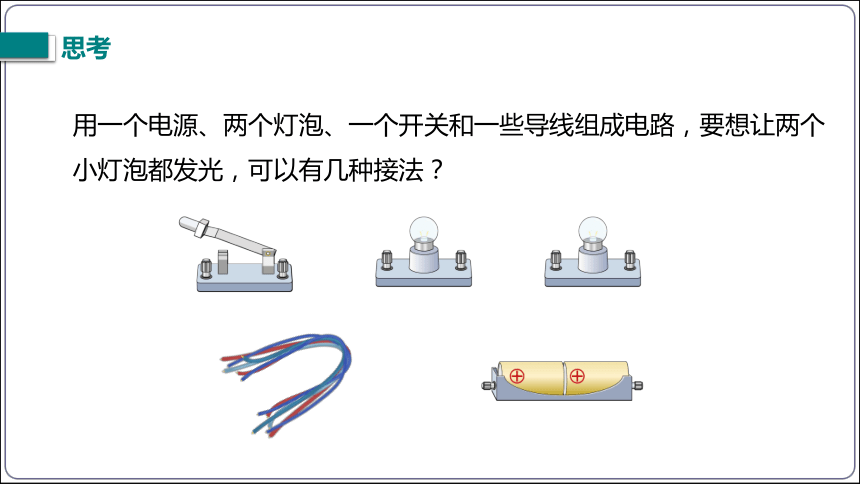

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
思考

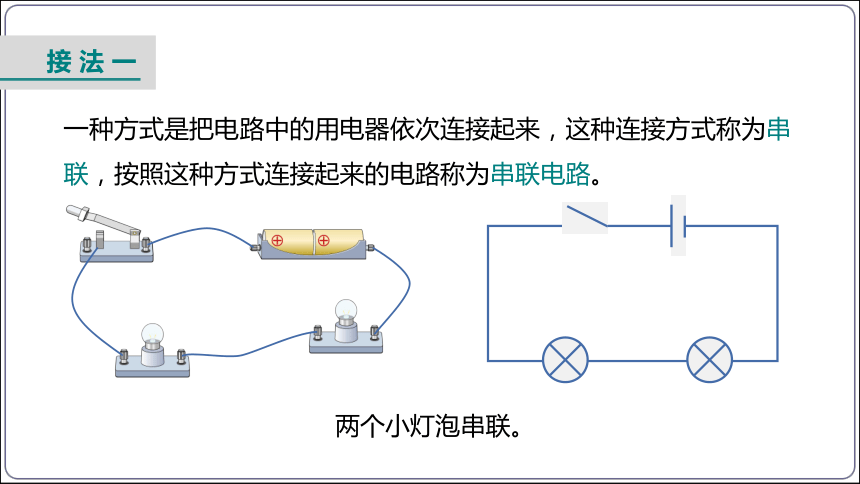

接 法 一
两个小灯泡串联。
一种方式是把电路中的用电器依次连接起来，这种连接方式称为串联，按照这种方式连接起来的电路称为串联电路。

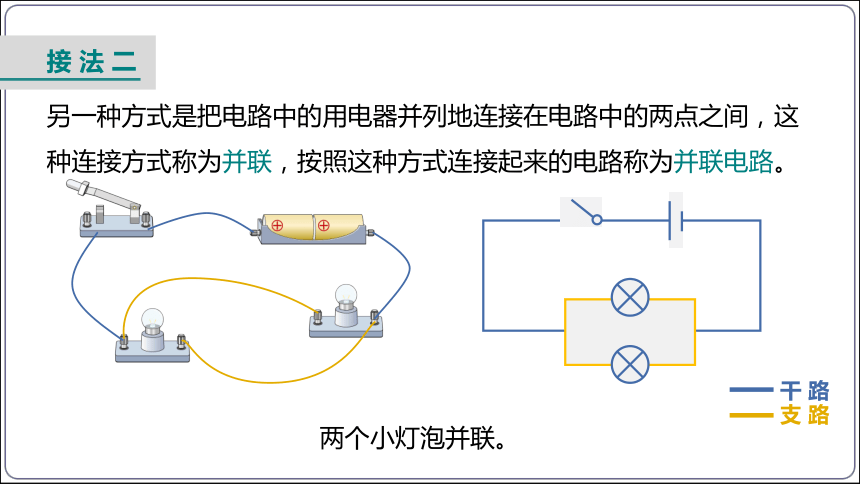

接 法 二
两个小灯泡并联。
干 路
支 路
另一种方式是把电路中的用电器并列地连接在电路中的两点之间，这种连接方式称为并联，按照这种方式连接起来的电路称为并联电路。

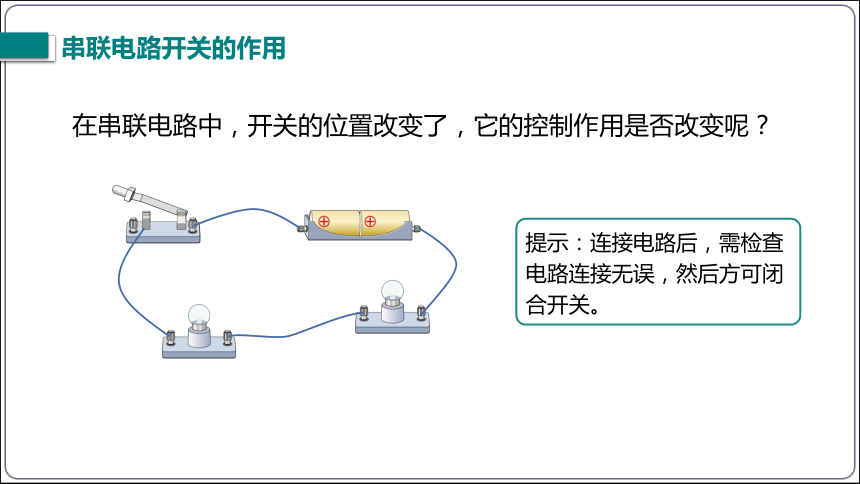

在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
提示：连接电路后，需检查电路连接无误，然后方可闭合开关。
串联电路开关的作用

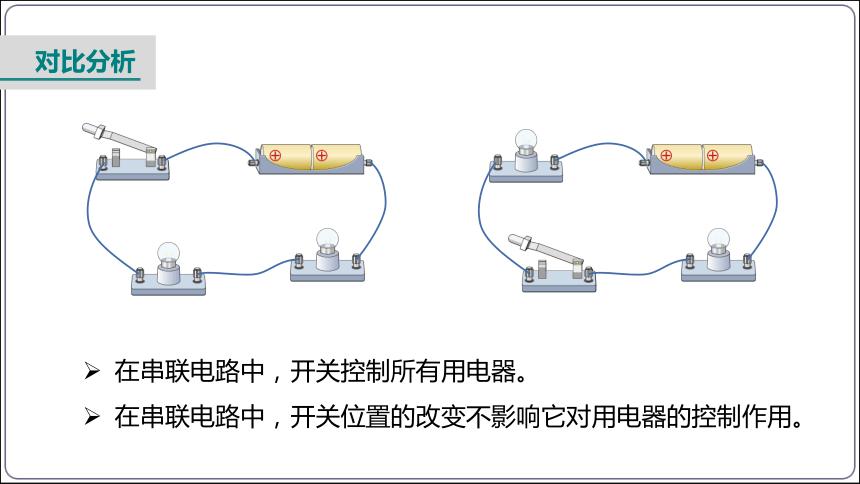

对比分析
在串联电路中，开关控制所有用电器。
在串联电路中，开关位置的改变不影响它对用电器的控制作用。
干 路
支 路

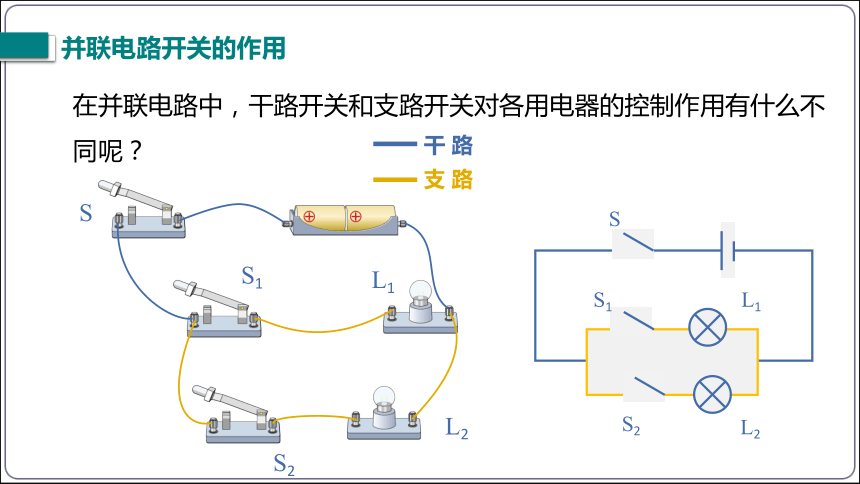

在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
并联电路开关的作用
S
S1
S2
L1
L2
S
S1
S2
L1
L2

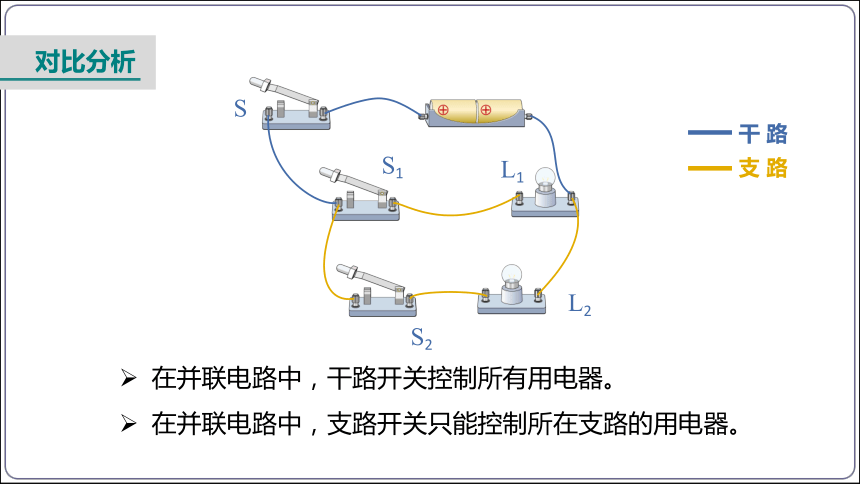

对比分析
S
S1
S2
L1
L2
干 路
支 路
在并联电路中，干路开关控制所有用电器。
在并联电路中，支路开关只能控制所在支路的用电器。
思考
如图所示，在灯泡两端各加一根导线，对整个电路有什么影响呢？试着画出它们的电路图。（如果一个灯泡断路呢？）
串联电路 并联电路
连接特点 首尾顺次相连 首首、尾尾并列相连
电流路径 电流只有一条路径 电流有多条路径（至少两条）
用电器是否相互影响 各用电器之间互相影响 各用电器独立工作，互不影响
开关作用 开关控制所有的用电器， 开关的位置对电路无影响 干路开关控制整个电路，支路开关只控制它所在的那条支路
电路图
在如图所示的电路中，两个灯泡组成并联电路的是（ ）
B
B图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以是并联电路。
串联
串联
短路
例题
如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
A
L2
L1
L3
S
C
S
L2
L1
L3
D
A
B
L2
S
L3
L1
练一练
识别串并联电路的方法
（1）定义法
元件逐个顺次相连是串联，并列相连是并联。
（2）电流法
电流始终是一条路径，此为串联；
电流在某处分为几个支路，且每个支路中都有用电器，此为并联。
串联电路，拆掉一个用电器，其他都不工作
并联电路，拆掉一个用电器，其他用电器仍然能正常工作。
（3）拆除法
L1
L2
L3
L1和L2和L3是什么连接方式？
（4）节点法
识别不规范电路过程中，不论导线有多长，只要中间没有电源、用电器等，导线两端点均可看成一个点，从而找出各用电器两端的公共点。
具体做法：
先标节点；
相同的节点写成一个点；
再找到各节点的元件，画出规范的电路图。
（4）节点法
L1
L2
L3
A
B
D
E
F
C
a
ABC
b
DEF
L1
L2
L3
L1
L2
L3
a
ABC
b
DEF
生活中的电路
家中的电灯和洗衣机是怎么连接的
并联
街道上的路灯之间是如何连接的？
并联
练一练
给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线，请按要求设计一个报警器的电路。要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在下列虚线框中画出电路图。
绿灯
S1
红灯
S2
方法一
S1
S2
红灯
方法二
绿灯
拓展与延伸
混联电路
若支路上不止一个用电器，或者在分成几条支路后，电流又汇合在一起经过某个用电器回到电源负极，则这个电路中既有串联也有并联,这种电路常常被称为混联电路。混联电路是生产、生活中最常见的电路连接方式，如图所示电路为两个简单的混联电路。
电路的连接
串联电路
课堂小结
并联电路
开关影响
电路特点
识别方式
开关影响
电路特点
识别方式
生活中的电路
电路设计
1.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一个灯泡与灯座接触不良。将这个灯泡安装好后，再次闭合开关，两灯都发光了。因此可以判定，两灯的连接关系为 。
串联
随堂训练
2.关于生活中的一些电路连接，下列判断不正确的是（ ）
A．教室里的日光灯与控制它的开关是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的
Ｄ
3．如图所示电路，下列说法错误的是（ ）
A．闭合S2，断开S1，S3，灯L1，L2串联
B．闭合S1，S3，断开S2，灯L1，L2并联
C．闭合S2，S3，断开S1，只有灯L1亮
D．闭合S1，S2，断开S3，只有灯L1亮
Ｄ
4．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
