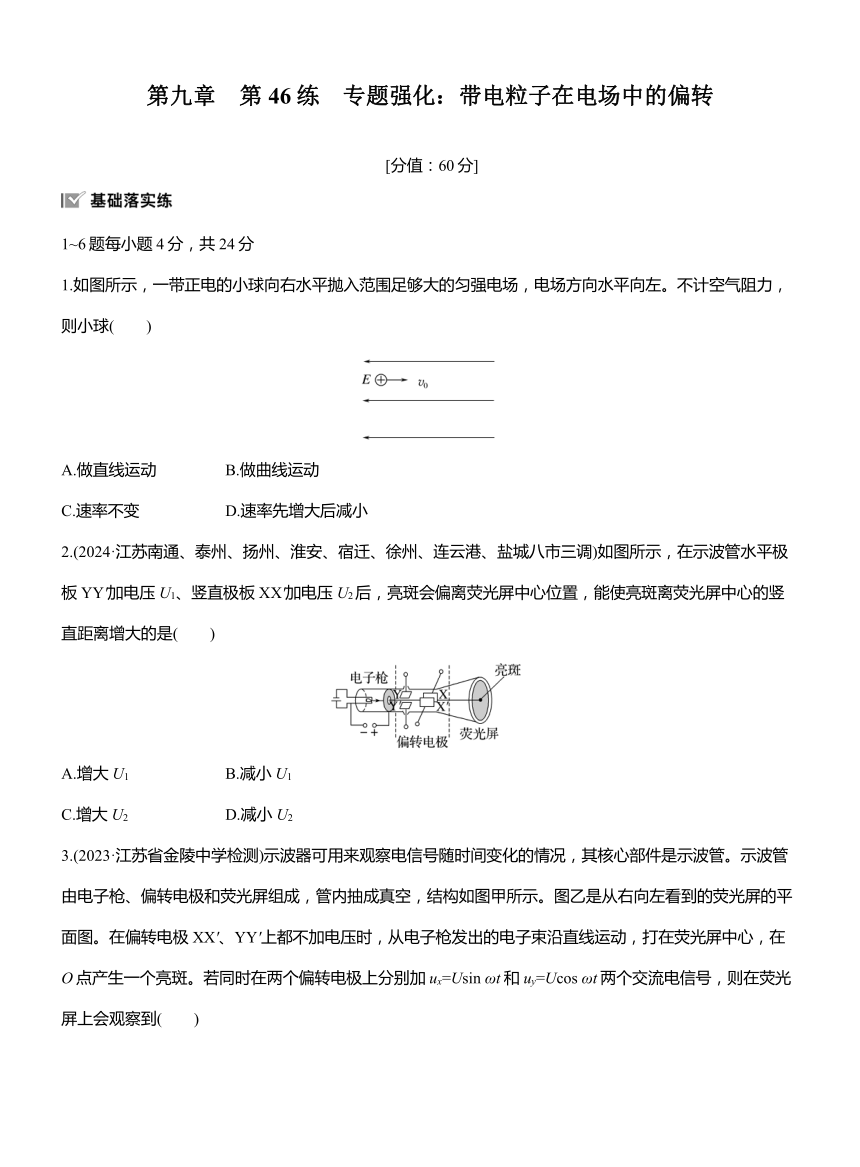

第九章 第46练 专题强化:带电粒子在电场中的偏转
[分值:60分]
1~6题每小题4分,共24分
1.如图所示,一带正电的小球向右水平抛入范围足够大的匀强电场,电场方向水平向左。不计空气阻力,则小球(  )
A.做直线运动 B.做曲线运动
C.速率不变 D.速率先增大后减小
2.(2024·江苏南通、泰州、扬州、淮安、宿迁、徐州、连云港、盐城八市三调)如图所示,在示波管水平极板YY'加电压U1、竖直极板XX'加电压U2后,亮斑会偏离荧光屏中心位置,能使亮斑离荧光屏中心的竖直距离增大的是(  )
A.增大U1 B.减小U1
C.增大U2 D.减小U2

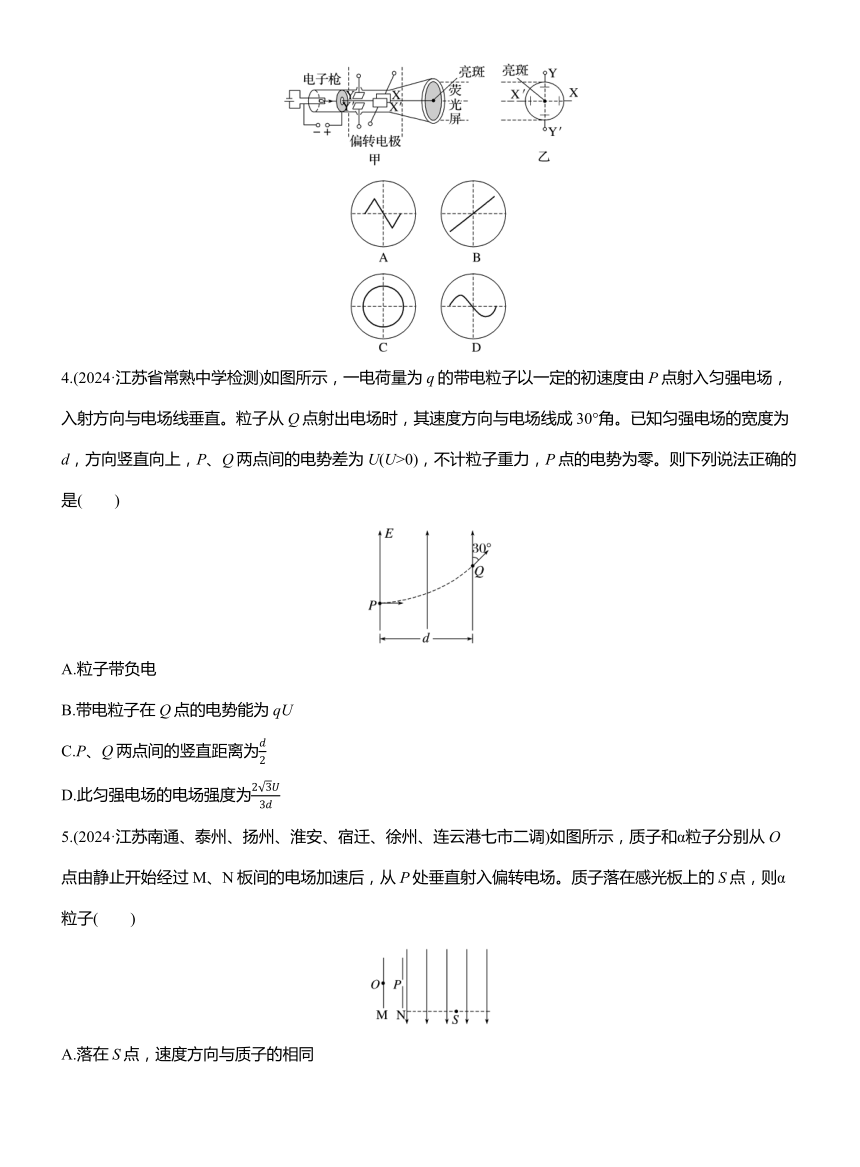

3.(2023·江苏省金陵中学检测)示波器可用来观察电信号随时间变化的情况,其核心部件是示波管。示波管由电子枪、偏转电极和荧光屏组成,管内抽成真空,结构如图甲所示。图乙是从右向左看到的荧光屏的平面图。在偏转电极XX'、YY'上都不加电压时,从电子枪发出的电子束沿直线运动,打在荧光屏中心,在O点产生一个亮斑。若同时在两个偏转电极上分别加ux=Usin ωt和uy=Ucos ωt两个交流电信号,则在荧光屏上会观察到(  )
4.(2024·江苏省常熟中学检测)如图所示,一电荷量为q的带电粒子以一定的初速度由P点射入匀强电场,入射方向与电场线垂直。粒子从Q点射出电场时,其速度方向与电场线成30°角。已知匀强电场的宽度为d,方向竖直向上,P、Q两点间的电势差为U(U>0),不计粒子重力,P点的电势为零。则下列说法正确的是(  )
A.粒子带负电
B.带电粒子在Q点的电势能为qU
C.P、Q两点间的竖直距离为
D.此匀强电场的电场强度为
5.(2024·江苏南通、泰州、扬州、淮安、宿迁、徐州、连云港七市二调)如图所示,质子和α粒子分别从O点由静止开始经过M、N板间的电场加速后,从P处垂直射入偏转电场。质子落在感光板上的S点,则α粒子(  )
A.落在S点,速度方向与质子的相同

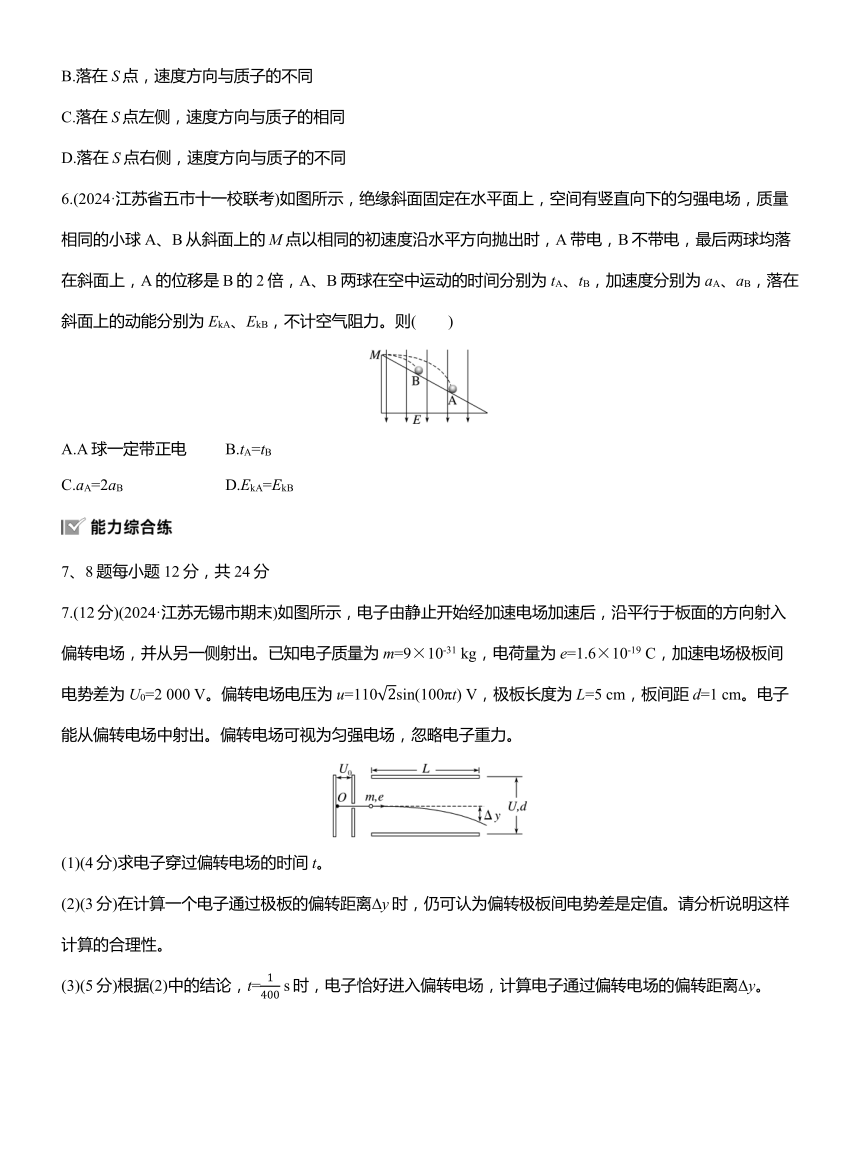

B.落在S点,速度方向与质子的不同
C.落在S点左侧,速度方向与质子的相同
D.落在S点右侧,速度方向与质子的不同
6.(2024·江苏省五市十一校联考)如图所示,绝缘斜面固定在水平面上,空间有竖直向下的匀强电场,质量相同的小球A、B从斜面上的M点以相同的初速度沿水平方向抛出时,A带电,B不带电,最后两球均落在斜面上,A的位移是B的2倍,A、B两球在空中运动的时间分别为tA、tB,加速度分别为aA、aB,落在斜面上的动能分别为EkA、EkB,不计空气阻力。则(  )
A.A球一定带正电 B.tA=tB
C.aA=2aB D.EkA=EkB
7、8题每小题12分,共24分
7.(12分)(2024·江苏无锡市期末)如图所示,电子由静止开始经加速电场加速后,沿平行于板面的方向射入偏转电场,并从另一侧射出。已知电子质量为m=9×10-31 kg,电荷量为e=1.6×10-19 C,加速电场极板间电势差为U0=2 000 V。偏转电场电压为u=110sin(100πt) V,极板长度为L=5 cm,板间距d=1 cm。电子能从偏转电场中射出。偏转电场可视为匀强电场,忽略电子重力。
(1)(4分)求电子穿过偏转电场的时间t。
(2)(3分)在计算一个电子通过极板的偏转距离Δy时,仍可认为偏转极板间电势差是定值。请分析说明这样计算的合理性。
(3)(5分)根据(2)中的结论,t= s时,电子恰好进入偏转电场,计算电子通过偏转电场的偏转距离Δy。
8.(12分)(2024·江苏南通市期中)棱长为2L的立方体空间内有竖直向下的匀强电场E。现有大量的同种粒子同时从立方体的中心O点射向空间各个方向,其中一个沿水平方向射出的粒子恰好击中C点。粒子均带正电,射出时速度的大小相等,粒子的比荷为k。不计粒子重力以及粒子间的相互作用。求:
(1)(4分)粒子射出时的初速度的大小v0;
(2)(4分)从O点竖直向上和竖直向下射出的两粒子飞离立方体的时间差Δt;
(3)(4分)若粒子是从O点正上方L处的O'射出,立方体上表面有粒子到达的面积S。
9.(12分)(2024·江苏扬州市期中)如图所示,两金属板P、Q竖直放置,间距为d,两金属板正中间有一竖直放置的金属网N,P、Q、N的尺寸相同,N接地,P、Q的电势均为φ(φ>0)。带电微粒在距离N为L的A点由静止释放,恰好经过N右侧距离N也为L的B点。已知微粒的质量为m、电荷量为+q,微粒与金属网N不发生碰撞,重力加速度为g。求:
(1)(2分)P、N间电场强度的大小E;
(2)(5分)微粒第一次到达N的时间t;
(3)(5分)A、B两点间的高度差h。
参考解析
1.B [对小球受力分析,小球受重力、静电力作用,合外力的方向与初速度的方向不在同一条直线上,故小球做曲线运动,故A错误,B正确;在运动的过程中合外力方向与速度方向间的夹角先为钝角后为锐角,故合外力对小球先做负功后做正功,所以速率先减小后增大,故C、D错误。]
2.A [示波管水平极板YY'控制电子在竖直方向的运动,电压U1增大,两板之间的电场强度增大,电子所受的静电力增大,竖直方向的加速度增大,电子在竖直方向的偏移量增大,A正确。]
3.C [若同时在两个偏转电极上分别加ux=Usin ωt和uy=Ucos ωt两个交流电信号,所以在XX'方向上的偏转位移在正负最大值之间按正弦规律变化,YY'方向上的偏转位移在正负最大值之间按余弦规律变化,在XX'方向有最大值时,YY'方向为零,同理,在YY'方向有最大值时,XX'方向为零,根据正余弦的定义可知,任意时刻,电子打在荧光屏上的位置坐标都是,即r2=x2+y2,所以电子在荧光屏上的落点组成了以O为圆心的圆,故C正确,A、B、D错误。]
4.D [由题图可知,带电粒子的轨迹向上弯曲,则粒子受到的静电力方向竖直向上,与电场方向相同,所以该粒子带正电,故A错误;粒子从P点运动到Q点,静电力做正功,大小为W=qU,则粒子的电势能减少了qU,P点的电势为零,可知带电粒子在Q点的电势能为-qU,故B错误;Q点速度的反向延长线过水平位移的中点,则y=d,电场强度大小为E=,故D正确,C错误。]
5.A [设粒子的质量为m,电荷量为q,M、N板间电压为U,偏转电场的电场强度为E;粒子经过加速电场过程,根据动能定理可得qU=m
可得v0=
粒子进入偏转电场做类平抛运动,则有x=v0t,y=at2=·t2
联立可得y=
可知粒子在偏转电场中的轨迹与粒子的质量和电荷量均无关,则α粒子和质子在偏转电场中的运动轨迹相同,即α粒子落在S点,速度方向与水平方向夹角的正切值tan θ=,与粒子的电荷量、质量均无关,所以质子和α粒子的速度方向相同,A正确。]
6.D [水平方向,根据x=vt,位移之比为2∶1,则,故B错误;设斜面倾角为θ,根据几何关系可得 tan θ= ,结合可得 aB=2aA ,故C错误;B的加速度为重力加速度,由以上分析知A的加速度小于B的加速度,则A所受静电力竖直向上,则A带负电,根据牛顿第二定律 mg-qE=m,解得 qE=
竖直方向的位移 yA∶yB=2∶1,根据动能定理EkA=mgyA-qEyA+m
EkB=mgyB+m
联立可得 EkA=EkB,故A错误,D正确。]
7.(1)1.875×10-9 s (2)见解析
(3)0.34 cm
解析 (1)电子在加速电场中加速过程,根据动能定理有eU0=m-0
解得v0=
电子在偏转电场中运动的时间
t==L=1.875×10-9 s
(2)交流电压的周期为T= s=0.02 s
由于t T,所以这样计算是合理的。
(3)t= s时,偏转电场电压为
u=110sin(100πt)=110 V
电子在偏转电场中偏转距离
Δy=at2
eE=ma
E=
联立解得Δy=≈0.003 4 m=0.34 cm。
8.(1) (2) (3)
解析 (1)沿水平方向射出的粒子恰好击中C点,根据类平抛运动规律可知L=at2,L=v0t
其中a=,解得v0=
(2)从O点竖直向上的粒子,设其减速到零时在竖直方向的位移大小为y,根据速度—位移关系可知
=2ay,解得y=可知该粒子从下表面飞出,则两粒子飞离立方体的时间差为
Δt=
(3)设粒子与水平方向的夹角为θ,粒子恰好飞出上表面,
则满足L
此时水平方向的位移为
x=v0cos θ·t
根据速度—时间公式有v0sin θ=at
联立解得x=L,则面积为S=πx2=。
9.(1) (2)
(3)(n=1,3,5,…)
解析 (1)P、N间,Q、N间均为匀强电场,电场方向相反,
由E=,得E=
(2)设微粒的水平加速度大小为a
F=qE,F=ma,解得a=
L=at2,解得t=
(3)设微粒在A、B两点间运动的时间为T
T=2nt=2n(n=1,3,5,…)
B两点间的高度差h=gT2
解得h=(n=1,3,5,…)。
