2026届物理二轮备考专题1：电学综合—真题汇编（安徽版含解析）

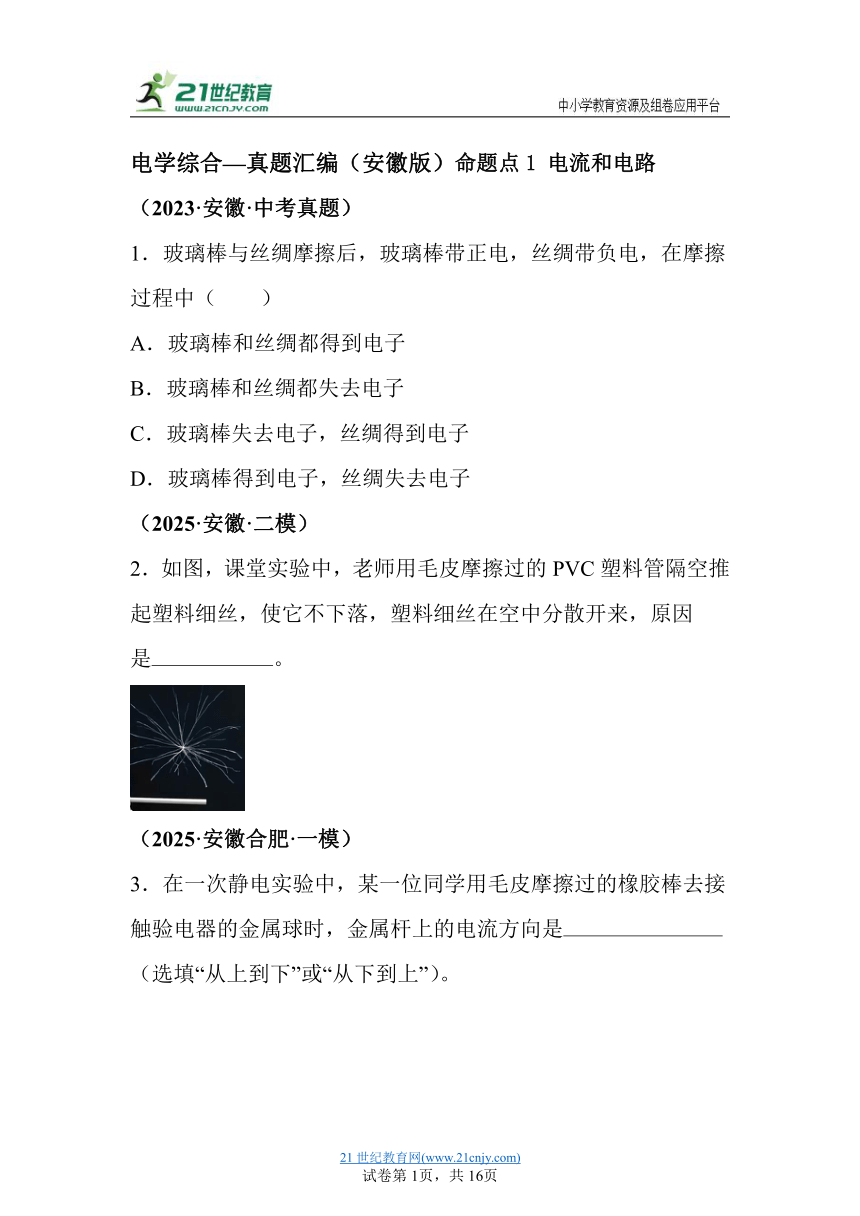

电学综合—真题汇编（安徽版）命题点1 电流和电路
（2023·安徽·中考真题）
1．玻璃棒与丝绸摩擦后，玻璃棒带正电，丝绸带负电，在摩擦过程中（　　）
A．玻璃棒和丝绸都得到电子
B．玻璃棒和丝绸都失去电子
C．玻璃棒失去电子，丝绸得到电子
D．玻璃棒得到电子，丝绸失去电子
（2025·安徽·二模）
2．如图，课堂实验中，老师用毛皮摩擦过的PVC塑料管隔空推起塑料细丝，使它不下落，塑料细丝在空中分散开来，原因是 。
（2025·安徽合肥·一模）
3．在一次静电实验中，某一位同学用毛皮摩擦过的橡胶棒去接触验电器的金属球时，金属杆上的电流方向是 （选填“从上到下”或“从下到上”）。
（2025·安徽芜湖·二模）

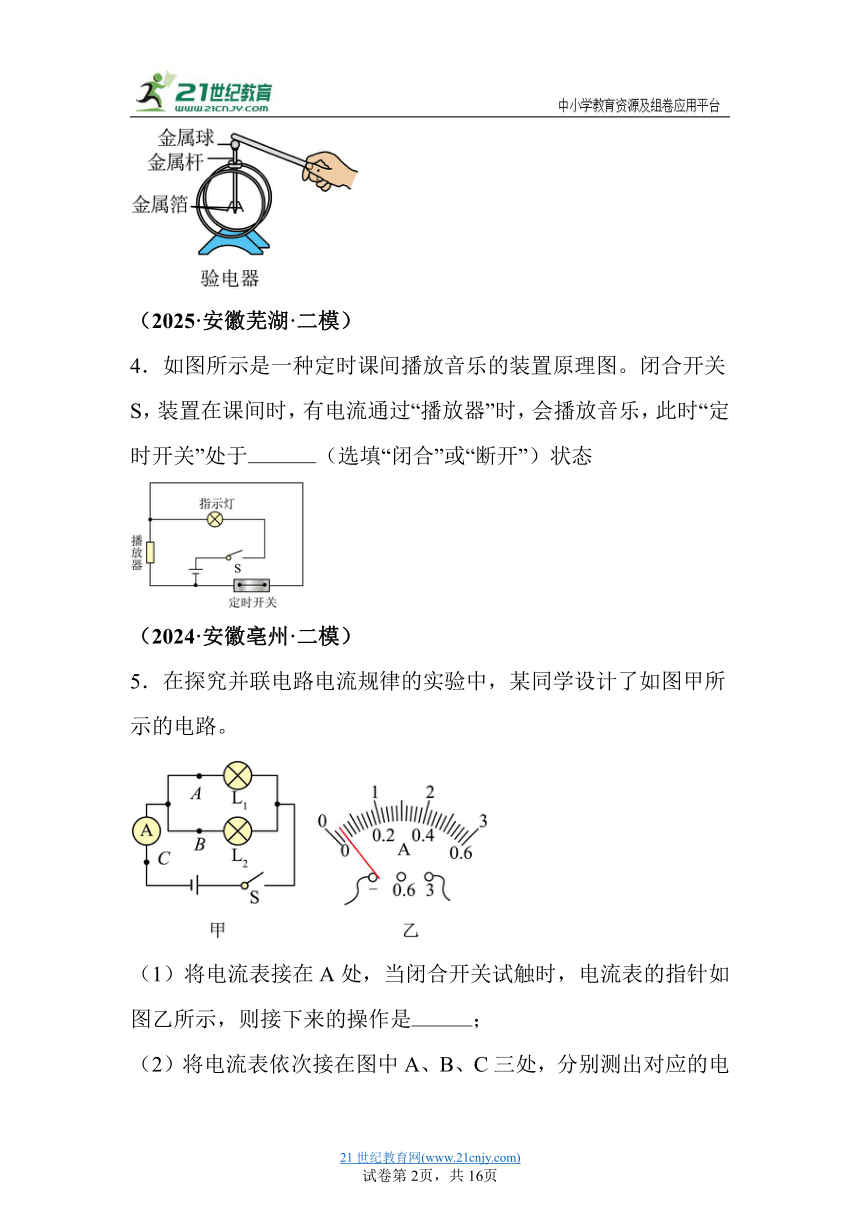

4．如图所示是一种定时课间播放音乐的装置原理图。闭合开关S，装置在课间时，有电流通过“播放器”时，会播放音乐，此时“定时开关”处于 （选填“闭合”或“断开”）状态
（2024·安徽亳州·二模）
5．在探究并联电路电流规律的实验中，某同学设计了如图甲所示的电路。
（1）将电流表接在A处，当闭合开关试触时，电流表的指针如图乙所示，则接下来的操作是 ；
（2）将电流表依次接在图中A、B、C三处，分别测出对应的电流，改变电源电压多次实验后，该同学得到在并联电路中干路电流等于各支路电流之和，且各支路电流相等的结论。得到这个错误结论的原因可能是 。
命题点2 电压和电阻
（2025·安徽六安·一模）

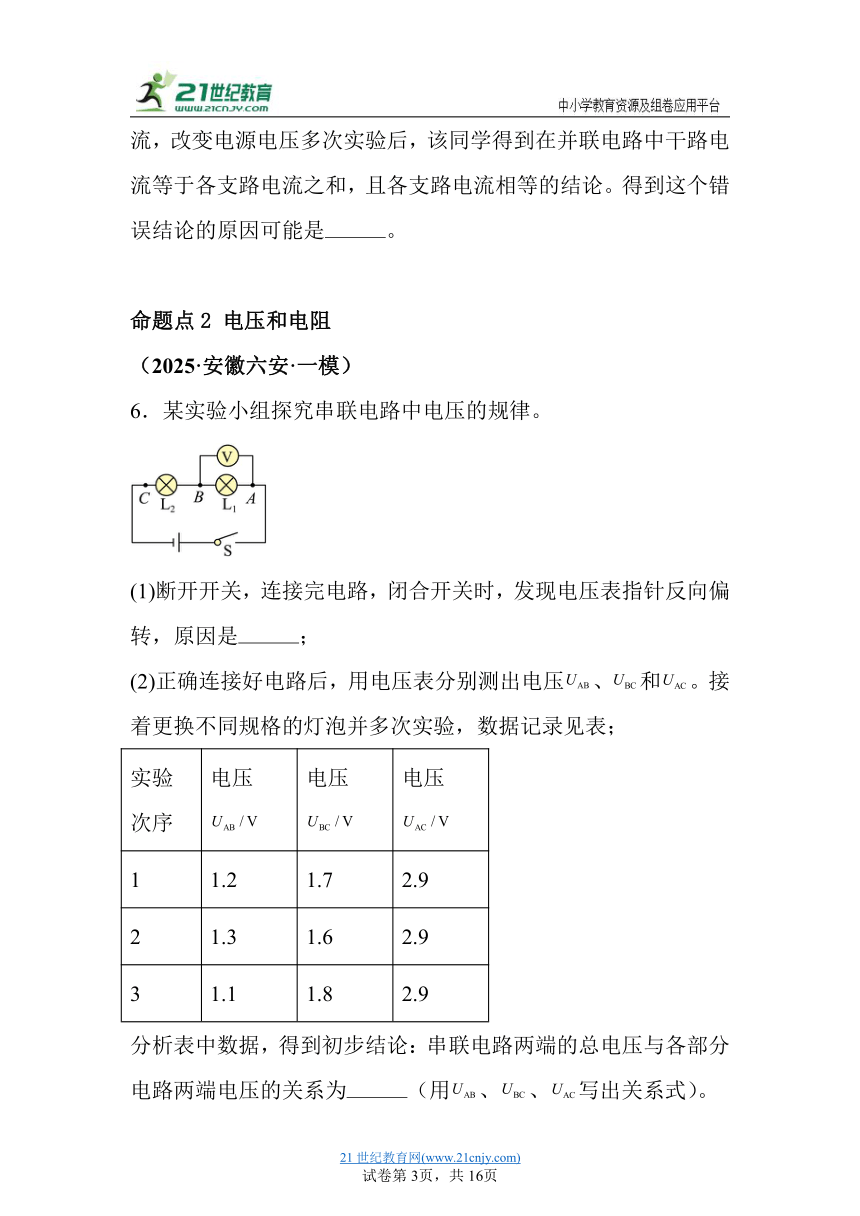

6．某实验小组探究串联电路中电压的规律。
(1)断开开关，连接完电路，闭合开关时，发现电压表指针反向偏转，原因是 ；
(2)正确连接好电路后，用电压表分别测出电压、和。接着更换不同规格的灯泡并多次实验，数据记录见表；
实验次序 电压 电压 电压
1 1.2 1.7 2.9
2 1.3 1.6 2.9
3 1.1 1.8 2.9
分析表中数据，得到初步结论：串联电路两端的总电压与各部分电路两端电压的关系为 （用、、写出关系式）。
（2025·安徽·二模）

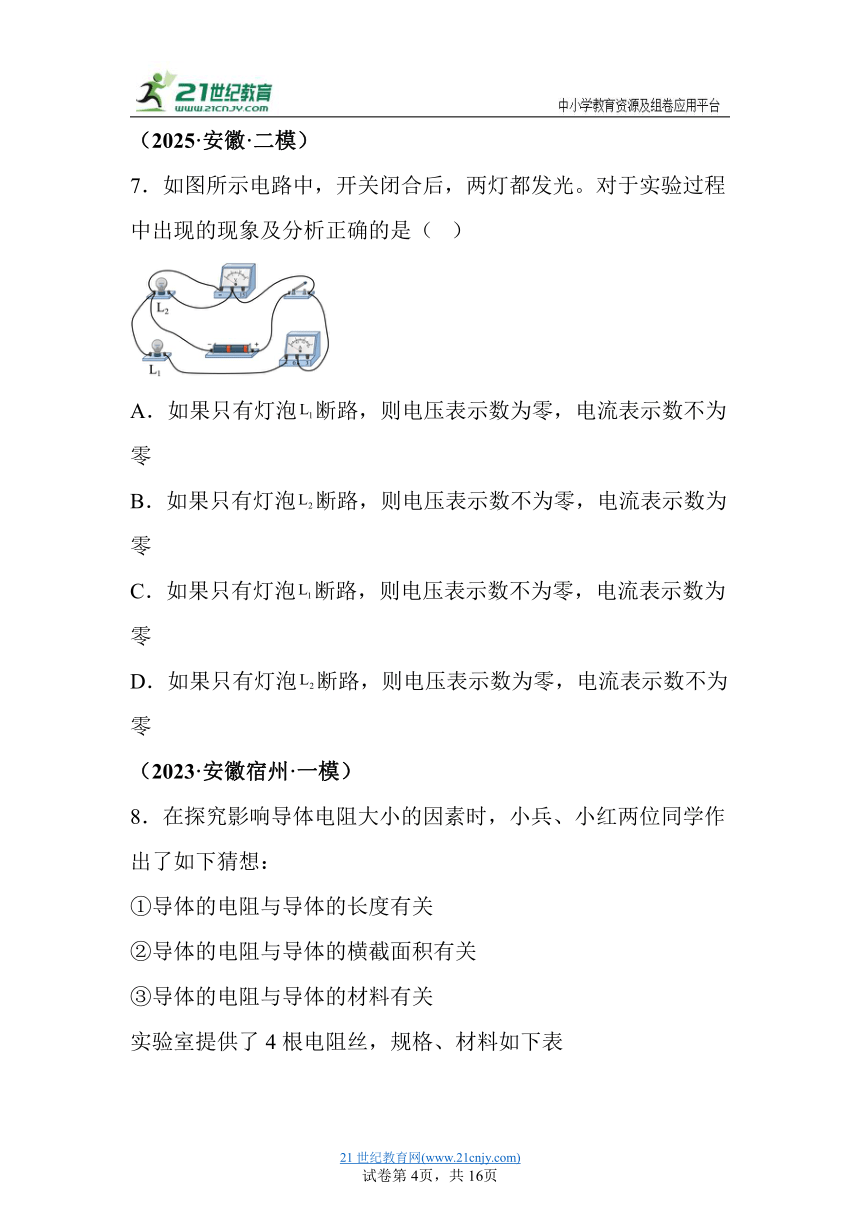

7．如图所示电路中，开关闭合后，两灯都发光。对于实验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡断路，则电压表示数为零，电流表示数不为零
B．如果只有灯泡断路，则电压表示数不为零，电流表示数为零
C．如果只有灯泡断路，则电压表示数不为零，电流表示数为零
D．如果只有灯泡断路，则电压表示数为零，电流表示数不为零
（2023·安徽宿州·一模）
8．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关

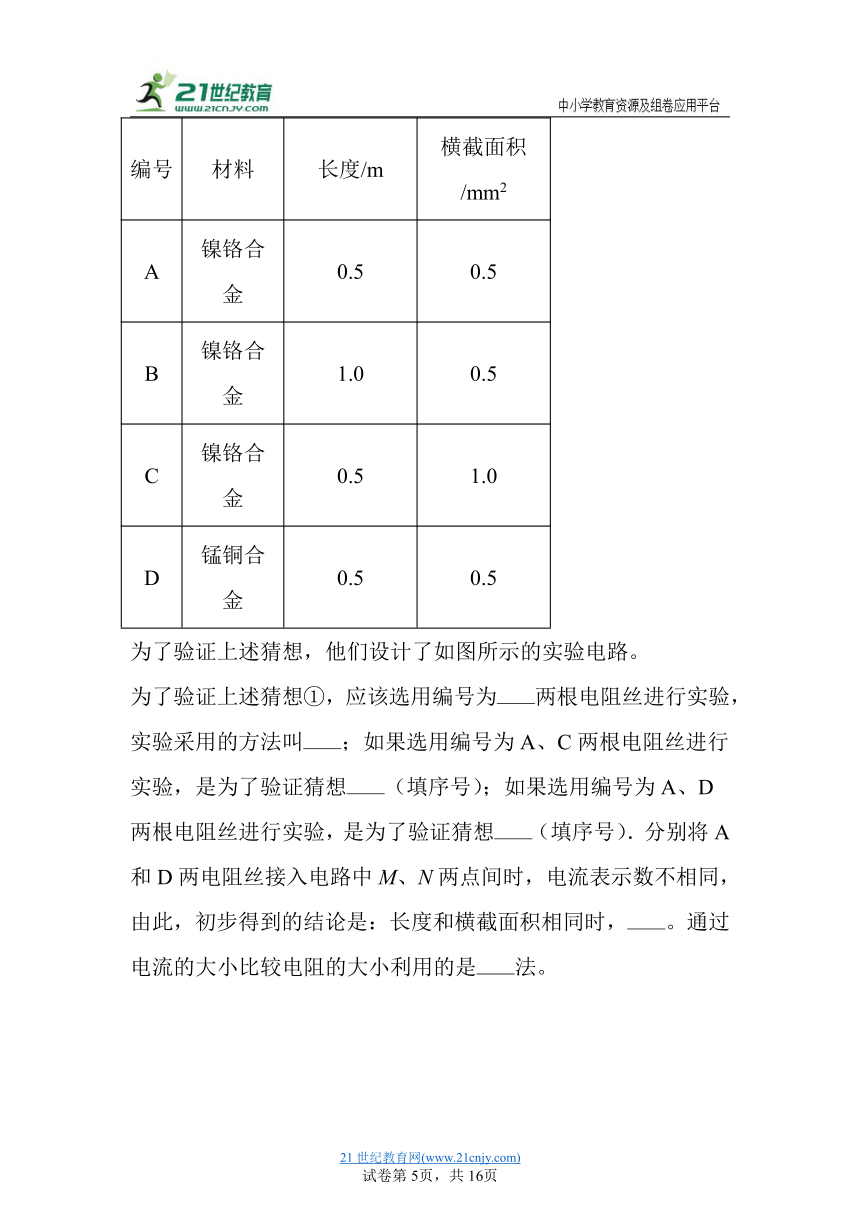

实验室提供了4根电阻丝，规格、材料如下表
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
为了验证上述猜想，他们设计了如图所示的实验电路。
为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验，实验采用的方法叫 ；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想 （填序号）；如果选用编号为A、D两根电阻丝进行实验，是为了验证猜想 （填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时， 。通过电流的大小比较电阻的大小利用的是 法。
（2024·安徽亳州·二模）
9．空调的插头线做得都比较粗，目的是为了通过增大导线的横截面积来减小 ，从而减小导线上的发热功率。
（2023·安徽芜湖·三模）
10．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置。乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若逆时针旋转旋钮时灯泡变亮，则需将 （选填“a和b”、“a和c”或"b和c"）接线柱接入电路。

命题点3 欧姆定律
（2024·安徽·中考真题）
11．图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是 。
（3）排除故障后进行实验，得到的实验数据如下表所示。
数据序号 1 2 3 4 5 6
电压U/V 0.30 0.60 0.90 1.20 1.50 1.80
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
分析表中的数据，可以初步得出结论，在电阻一定的情况下， 。
（4）本实验中，定值电阻R的阻值为 Ω（保留一位小数）。
（2025·安徽合肥·一模）
12．在“探究电流与电压的关系”实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为2∶1
（2025·安徽合肥·一模）
13．如图所示，电源电压恒为6V。当开关S闭合，甲、乙两表为电压表时，两电表示数之比为4∶1；当开关S断开，甲、乙两表为电流表时，两电表示数之比为 。
（2022·安徽·中考真题）
14．小红测量一小灯泡 （额定电压为2.5V） 正常发光时的电阻， 电源电压保持3V不变， 滑动变阻器的规格是“10Ω 1A”。
（1）图甲为实验电路图， 图中的圆圈分别表示电流表和电压表， 请在圆圈内填入相应的字母；( )
（2）正确连接电路后， 将滑动变阻器的滑片移至电阻值最大处， 闭合开关。要使小灯泡正常发光，应进行的操作是： ；
（3）正确完成上述操作后， 电流表的示数如图乙所示， 则小灯泡正常发光时的电阻为 ； （结果保留一位小数）
（4）小灯泡正常发光时， 因灯丝断路突然熄灭， 若其他元件均完好， 则此时电压表的示数 （选填“小于”“等于”或“大于”）2.5 。
（2024·安徽合肥·一模）
15．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。则下列对该电路故障分析正确的是（ ）
A．电阻R断路 B．电阻R被短路
C．灯泡L可能断路 D．灯泡L可能短路
（2025·安徽合肥·二模）
16．“智慧课堂”上每位同学都有一个平板，平板的屏幕能随光照强度自动调节亮度，如图所示是它的电路原理图（用小灯泡L亮度表示屏幕亮度，且忽略小灯泡电阻变化），光敏电阻的阻值随光照的强度的增大而减小。电源电压保持不变，开关S闭合，当外界光照强度增大时，下列说法中正确的是（ ）
A．电压表和电流表示数均变大 B．电压表示数变小，屏幕变暗
C．屏幕变亮，电流表示数变大 D．电流表示数变小，电压表示数变大
命题点4 电功、电功率和焦耳定律
（2025·安徽蚌埠·二模）
17．今年“五一”期间，小明在家长陪同下进行“综合实践活动”，利用家中的电能表测量家中空气炸锅的实际功率。小明把家中其他用电器全部断开后，将空气炸锅单独接入电路，观察到标有“3000 imp/（kW·h）”字样的电能表指示灯用时1min，闪烁60 imp，则空气炸锅的实际功率为 W。
（2025·安徽芜湖·二模）
18．如图所示，电源电压保持不变，R1与R2是定值电阻，其中定值电阻R1、R2的阻值分别为6Ω和10Ω，只闭合开关S时，电流表的示数为0.3A，当开关S、S1都闭合时，1min内整个电路消耗的电能为 J。
（2024·安徽池州·一模）
19．将甲、乙两灯串联在电路中，甲灯比乙灯亮，则下列分析判断正确的有（　　）
①甲灯两端的电压比乙灯两端的电压大；
②通过甲灯的电流比通过乙灯的电流大；
④甲灯的电阻比乙灯的电阻大；
④甲灯的额定功率比乙灯的额定功率大；
⑤甲灯的实际功率比乙灯的实际功率大。
A．①③⑤ B．①③④ C．②③④ D．②④⑤
（2025·安徽芜湖·二模）
20．如图甲所示，电源电压恒为9V，闭合开关，将滑片从右端向左端移动的过程中，电流表和电压表示数的关系如图乙所示，当电流表示数为0.6A时，灯泡L消耗的电功率为 W。
（2025·安徽合肥·二模）
21．如图甲所示电路，电源电压保持不变。滑片P由端滑到端，电压表示数与电流表示数的变化如图乙所示。则闭合开关S整个电路消耗的最小电功率为 W。
（2025·安徽·二模）
22．在“测小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，滑动变阻器标有“20Ω 1A”字样，电源电压为4.5V。
(1)如图甲所示电路，有一根导线连接错误，请在错误的导线上打“×”，用笔画线代替导线将电路连接正确；
(2)电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着 （选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W；
(3)利用改正后的电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω、各一个），探究电流和电阻关系，为了能完成实验，控制电压表示数可能是________。（选填序号）
A．1.5V B．2.0V C．3.0V
（2025·安徽合肥·一模）
23．在探究“电流产生的热量跟什么因素有关”的实验中，两个密闭容器中都接有一段电阻丝，接通电路前，两个U形管的液面相均平：
(1)图甲中通电一段时间后，观察到b管内液柱上升的较快，说明： ；
(2)如图乙所示的装置，是探究电流通过导体产生的热量跟 关系；
(3)如图丙、丁所示，电阻R1、R2、R3、R4均为发热电阻。请根据实验结果分析推理：图丙、丁中的最大功率和最小功率均相同，则电阻R1 R3；（选填“>”、“<”或“=”）
（2024·安徽·中考真题）
24．如图所示，电源两端电压为6V，电阻R2=20Ω，闭合开关S，电压表示数为4V，则通电100s整个电路产生的热量为 J。
（2023·安徽合肥·模拟预测）
25．如图所示是小明用迷你电动机制成的升降机模型。用它提升重为10N的物体，当电源电压为12V时，闭合开关，电动机正常工作，电流表示数为0.4A，电动机同时以0.4m/s的速度匀速提升物体，电动机正常工作时的效率是 。
命题点5 家庭电路和安全用电
（2025·安徽亳州·一模）
26．如图所示，是家庭电路的一部分。请用笔画线代替导线，将图中各元件连入电路，要求开关只控制螺口灯泡。
（2023·安徽蚌埠·一模）
27．如图所示是小明家配电系统的简化电路图。一天，小明在插座上插上了新买的空调，开关A“跳闸”了，而其他开关正常，拔掉空调后合上开关A，其他用电器仍正常工作，再次插上后又出现了之前的现象。关于“跳闸”的原因，下列说法正确的是（　　）

A．插座出现了短路现象 B．开关B或者开关C可能短路
C．插座可能断路 D．通过的电流远大于开关A允许通过的最大电流
（2024·安徽滁州·二模）
28．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流 （选填“相等”或“不相等”）时，会迅速切断电路，从而起到保护作用。

（2024·安徽·中考真题）
29．关于安全用电，下列说法错误的是（　　）
A．绝缘皮破损的电线，需要及时更换
B．家用电器工作时起火，可以直接用水浇灭
C．发生触电事故时，不能直接用手去拉触电者
D．手机充电结束后，要把充电器从插座上及时拔下
试卷第1页，共3页
21世纪教育网(www.21cnjy.com)
试卷第1页，共3页
《电学综合—真题汇编（安徽版）》参考答案：
1．C
【详解】由于玻璃棒上的原子核束缚电子的能力弱，在与丝绸摩擦的过程中，一部分电子从玻璃棒转移到丝绸上，从而使得玻璃棒失去电子，带正电；而丝绸得到电子，带负电。故C符合题意，ABD不符合题意。
故选C。
2．同种电荷相互排斥
【详解】用毛皮分别摩擦塑料丝和PVC塑料管，由于摩擦起电，塑料和PVC管带电，PVC塑料管隔空推起塑料细丝，使它不下落，塑料细丝在空中分散开来，原因是塑料细丝带上了同种电荷，同种电荷相互排斥。
3．从下而上
【详解】用毛皮摩擦过的橡胶棒带负电，将橡胶棒接触验电器的金属球时，橡胶棒上多余的电子转移到金属箔片上，即电子是从上到下移动的，因电子定向移动的方向与电流方向相反，所以在金属杆上电流方向是从下向上的。
4．断开
【详解】由图可知，闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则指示灯会亮，播放器被短路，则播放器中没有电流通过，播放器不会播放音乐。到达设定时间，“定时开关”断开，“播放器”形成通路，有电流通过，则“播放器”播放音乐。
5． 将电流表换成小量程 实验时使用了相同规格的灯泡
【详解】（1）[1]当闭合开关试触时，电流表的指针摆角过小，说明当前选用的量程过大，因此需要换用小量程进行测量。
（2）[2]实验中得出各支路电流相等的结论，是因为选用了规格相同的小灯泡进行实验。
6．(1)电压表正负接线柱接反
(2)
【详解】（1）电压表使用注意事项，必须与被测电路并联且电流必须从“+”接线柱流入，“-”接线柱流出。若电压表的正负接线柱接反，导致电流方向错误，指针就会反向偏转。
（2）三次实验数据均满足，结论是串联电路电压特点是总电压等于各部分电压之和。
7．C
【详解】图中两个灯泡并联，电流表测量灯泡L1的电流，闭合开关，电压表测量电源电压。
AC．如果只有灯泡L1断路，电源电压保持不变，电压表测量电源电压，电压表示数不为0，电流表测量灯泡L1的电流，电流表示数为零，故A错误，C正确；
BD．如果只有灯泡L2断路，电源电压保持不变，电压表测量电源电压，则电压表示数不为零，电流表测量灯泡L1的电流，该支路是通路，电流表示数不为零，故BD错误。
故选C。
8． AB 控制变量法 ② ③ 导体的电阻与导体的材料有关 转换
【详解】[1] [2]由表中信息可知：电阻丝A与B的材料、横截面积相同而长度不同，可用A、B两根电阻丝验证①导体的电阻与导体的长度有关；即在该实验中控制了材料、横街面积相同，改变长度，故是采用的控制变量法。
[3]A、C两根电阻丝，材料与长度相同而横截面积不同，可用A、C两根电阻丝验证②导体的电阻与导体的横截面积有关。
[4]A、D两根电阻丝，长度与横截面积相同而材料不同，用A、D两根电阻丝可验证③导体的电阻与导体的材料有关。
[5]分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步结论是：长度和横截面积相同时，导体的电阻与导体的材料有关。
[6]由于电阻的大小不好比较，所以这里通过电流的大小比较电阻的大小，即我们所说的转换法。
9．电阻
【详解】空调的插头线做得都比较粗，是通过增大横截面积的方式来减小电阻，从而减小导线上的发热功率。
10．a和b
【详解】逆时针旋转旋钮时灯泡变亮，说明电位器接入电阻变小，由图可知当电位器接入a和b时，逆时针旋转接入电阻变小。
11． 见详解 电流表断路（或与电流表相连的某根导线断了） 通过导体的电流与导体两端的电压成正比 3.9
【详解】（1）[1]由电路图可知，滑动变阻器的右下接线柱与电流表串联，由于电源电压较低，电流表选择小量程，实物电路连接如下：
（2）[2]由电路图甲可知，定值电阻与滑动变阻器串联，电压表测量定值电阻两端的电压，电流表测量电路中的电流。由于电流表无示数，说明电路中某处断开，电压表无示数说明电压表不能与电路两极连通；由电路图丙可知，电压表测量定值电阻和电流表两端的电压，此时电压表有示数，说明电压表能与电源两极连通，则故障可能是电流表断路或与电流表相连的某根导线断了。
（3）[3]由表中数据可知，在误差允许的范围内，电流与电压的比值不变，即：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
（4）[4]根据可得，六次测量时，定值电阻的阻值分别为：R1=3.75Ω、R2=4Ω、R3≈3.91Ω、R4=4Ω、R5≈3.95Ω、R6=4Ω，则定值电阻R的阻值为
12．B
【详解】A．电阻是导体的一种性质，与其两端是否施加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B正确；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；
D．根据，电流相同时，电压与电阻成正比。由图可知，电流均为0.3A时，电压为1.5V，电压为3V，、电压之比为，则R1与R2的阻值之比为，故D错误。
故选B。
13．3∶4
【详解】当开关S闭合，甲、乙两表为电压表时，、串联，甲测电源电压，乙测电压。两电表示数之比为4∶1，根据串联电压规律可知、电压之比为3∶1，根据串联分压原理可知、阻值之比为3∶1；当开关S断开，甲、乙两表为电流表时，、并联，甲测支路电流，乙测干路电流，根据欧姆定律可知，、电流之比为1∶3，根据并联电流规律可知甲乙两电表示数之比为3∶4。
14． 向右移动滑片直至灯泡两端的电压为2.5V 7.8 大于
【详解】（1）[1]由于电压表与被测电路并联，电流表应与被测电路串联，故电表连接如下
（2）[2]由图知道，闭合开关，将滑动变阻器的滑片移至电阻值最大处，此时滑动变阻器接入电路的电阻最大，灯泡两端的电压应小于额定电压，由串联分压原理知道，为了使小灯泡正常发光，应向右移动滑片直至灯泡两端的电压为2.5V。
（3）[3]电流表选用0～0.6A量程，分度值是0.02A，示数为0.32A，小灯泡正常发光时的电阻为
（4）[4]由图知道，若小灯泡正常发光时，灯丝断路突然熄灭，而其他元件均完好，此时电压表将会与电流表、滑动变阻器串联，由串联分压原理知道，此时电压表的示数应是电源电压值，即示数大于2.5V。
15．B
【详解】由电路图知，灯泡与电阻R串联，电压表测量R两端的电压，电流表测量电路中的电流； 电流表的示数变大，说明电路中总电阻减小，存在短路故障，电压表的示数变小，说明与电压表并联的电阻R短路；若断路，电流表没有示数；若灯L短路了，则灯泡两端电压为0，电阻R的电压增大，电压表的示数变大，故ACD错误，B正确。
故选B。
16．C
【详解】由题图可知，光敏电阻与灯泡串联，电流表测的是电路电流，电压表测的是光敏电阻的两端电压。开关S闭合，当外界光照强度增大时，光敏电阻的阻值减小，电路的总电阻变小，根据欧姆定律可知，电路电流变大，因此电流表示数变大，通过小灯泡的电流变大；由于忽略小灯泡电阻变化，根据欧姆定律可知，小灯泡的两端电压变大，根据P=UI可知，小灯泡的实际功率变大，小灯泡的亮度变大，即屏幕变亮；根据串联电路的电压规律可知，光敏电阻的两端电压变小，即电压表示数变小，故C正确，ABD错误。
故选C。
17．1200
【详解】空气炸锅消耗的电能为
空气炸锅的实际功率为
18．144
【详解】由图所得，只闭合开关S时，电路中仅有R2，电流表的示数为0.3A，由可得，电源电压为
当开关S、S1都闭合时，电阻R1与R2并联，电流表测干路电流，根据并联电路各支路两端电压等于电源电压，干路电流等于各支路电流之和可得，，
则干路总电流为
根据可得， 1min内整个电路消耗的电能为。
19．A
【详解】①②甲、乙两灯串联在电路中，甲灯比乙灯亮，即I甲＝I乙，P甲＞P乙，由P＝UI可知，U甲＞U乙，故①正确，②错误；
③已知U甲＞U乙，I甲＝I乙，由欧姆定律可知，R甲＞R乙，故③正确；
④⑤甲灯比乙灯亮，说明甲灯实际功率大，不能说明甲的额定功率比乙大，故④错误，⑤正确。
综上所述，正确的有①③⑤。故A正确，BCD错误。
故选A。
20．3.6
【详解】由图甲可知小灯泡和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流；由图乙可知，当电压表示数为3V时，电路中的电流为，则小灯泡两端的电压为
灯泡消耗的电功率为
21．6
【详解】由图甲可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。当滑片位于a端时，滑动变阻器接入电路中的电阻为零，此时电压表和电流表的示数最大，由图乙可知，电源的电压U＝12V，根据P=UI可知，当电路的电流最小时（由图乙可知，最小电流为0.5A），电路的电功率最小，即
22．(1)
(2) 电压表 0.6
(3)C
【详解】（1）实验中，灯泡与滑动变阻器串联，电压表测量灯泡的电压，电流表测量电路电流，变阻器的连线“一上一下”，则正确电路如下：
（2） [1]闭合开关，发现小灯泡较暗，不能正常发光，说明小灯泡的实际功率太小，则接下来他应该眼睛应该看着电压表，向左移动滑片，电压表的示数为2.5V，则小灯泡正常发光。
[2]由图乙可知，电流表所选量程为0~0.6A，示数为0.24A，则小灯泡的额定功率
（3）探究电流和电阻关系时，应控制定值电阻两端的电压不变。利用原有电路，将小灯泡替换为定值电阻，为了能完成实验，当电阻最大为25Ω时，滑动变阻器接入电路的电阻最大，根据串联分压原理，结合串联电路电压规律可得，控制的最低电压为
则定值电阻的电压最小电压为2.5V，故AB不符合题意，C符合题意。
故选C。
23．(1)见解析
(2)电流
(3)＜
【详解】（1）由图甲可知，两电阻串联，电路中电流的大小相等，右边容器中电阻较大，通过时间相同，b管内液柱上升的较快，说明右边容器中电阻产生的热量较多，则可得电流和通电时间相同时，电阻越大，电流产生的热量越多。
（2）由乙图知，左、右两容器中的电阻相同，右端的两个相同的电阻并联后，再与左端的电阻串联，则通过左端电阻的电流大于通过右端电阻的电流，故探究的是电阻和通电时间相同，电流通过导体产生的热量跟电流的关系。
（3）图丙中，当S与S1都闭合时，只有R1接入电路，电路中电阻最小，根据可知，电功率最大，则最大功率为
当S闭合，S1断开时，R1与R2串联，电路中电阻最大，根据可知，电功率最小，则最小功率为
图丁中，当S与S1都闭合时，R3与R4并联，电路中电阻最小，根据可知，电功率最大，则最大功率为
当S闭合，S1断开时，只有R4接入电路，电路中电阻最大，根据可知，电功率最小，则最小功率为
图丙、丁中的最大功率相同，则有
电源电压相等，则R1＜R3
24．120
【详解】由电路图可知，两电阻串联，电压表V测R2两端的电压，根据串联电路电压的特点，通过电路的电流是
则通电100s整个电路产生的热量为
Q=W=UIt=6V×0.2A×100s=120J
25．83.3%
【详解】匀速提升物体时，对物体的拉力大小等于物体重力，电动机正常工作时输出功率等于电机吊起重物的功率，即
P输出=Fv=Gv=10N×0.4m/s=4W
电动机正常工作时，电动机两端电压为12V，通过的电流为0.4A，电动机正常工作时消耗的电功率为
P=UI=12V×0.4A=4.8W
电动机正常工作的机械效率为
26．
【详解】由图可知，接有保险丝的为火线，中间的为零线， 下面的为地线。开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套；三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。如图所示：
27．D
【详解】A．若插座出现短路现象，则整个电路短路，不论用不用空调，开关A都会“跳闸”，故A错误；
B．若开关B或者开关C短路，则和开关B或C串联的用电器一直工作，开关不能控制其通断，但开关A不会“跳闸”，故B错误；
C．插座如果断路，则空调不工作，开关A不会“跳闸”，故C错误；
D．当接入空调后，若电路中的总功率过大，根据公式可知，若通过的电流远大于开关A允许通过的最大电流，则开关A会“跳闸”，故D正确。
故选D。
28．不相等
【详解】当图中A处火线有漏电时，即火线与大地之间存在电流，此时火线有电流通过，而零线没有电流通过（或通过的电流较小），因此漏电保护器会检测到通过图中A、B两处的电流不相等，漏电保护器会迅速切断电路，从而起到对电路的保护作用。
29．B
【详解】A．绝缘层破损了的导线仍然使用，容易发生触电事故，因此需要及时更换，故A正确，不符合题意；
B．家用电器工作时起火，如果直接用水浇灭，则可能会引起触电事故，因此应先切断电源，故B错误，符合题意；
C．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手去拉触电者，故C正确，不符合题意；
D．手机充电结束后，要把充电器从插座上及时拔下，避免充电器过热引发火灾，故D正确，不符合题意。
故选B。
