2026届物理二轮备考专题2：电与磁—真题汇编（安徽版含解析）

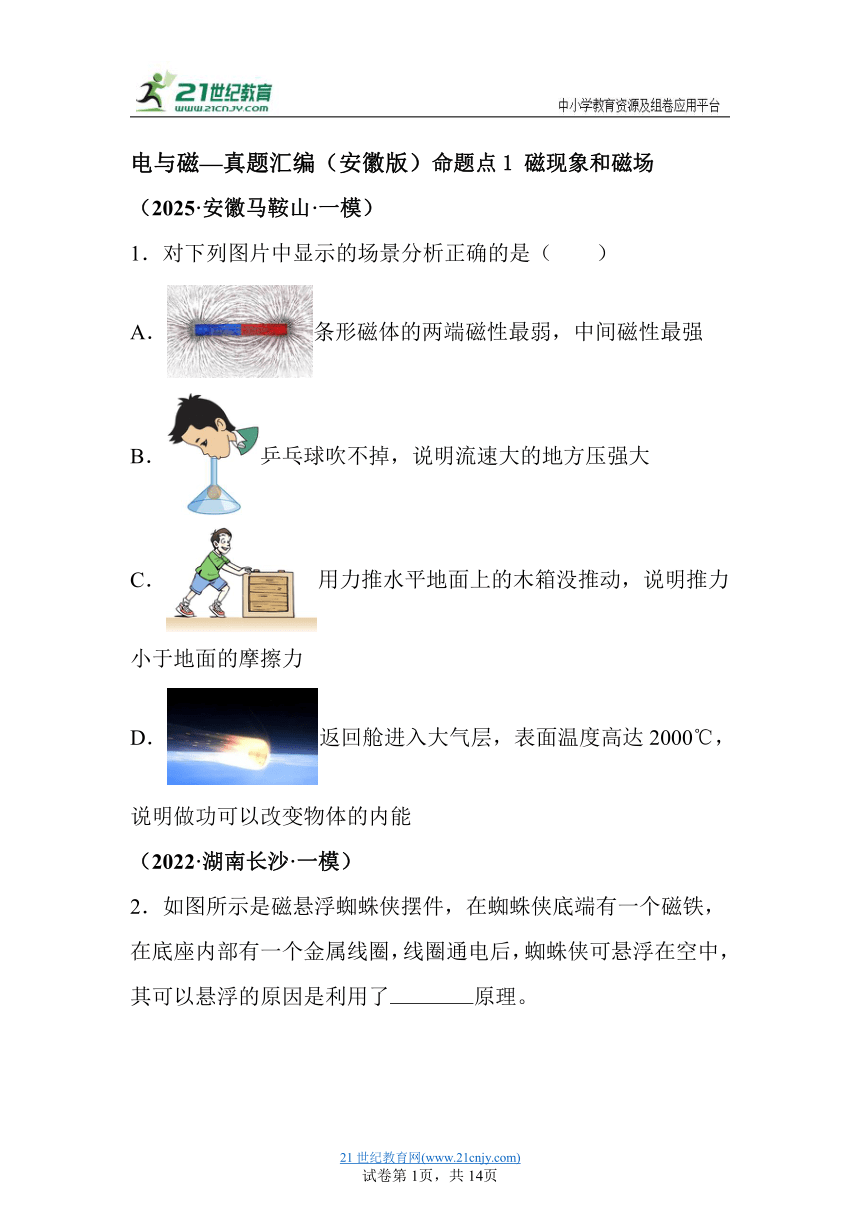

电与磁—真题汇编（安徽版）命题点1 磁现象和磁场
（2025·安徽马鞍山·一模）
1．对下列图片中显示的场景分析正确的是（　　）
A．条形磁体的两端磁性最弱，中间磁性最强
B．乒乓球吹不掉，说明流速大的地方压强大
C．用力推水平地面上的木箱没推动，说明推力小于地面的摩擦力
D．返回舱进入大气层，表面温度高达2000℃，说明做功可以改变物体的内能
（2022·湖南长沙·一模）
2．如图所示是磁悬浮蜘蛛侠摆件，在蜘蛛侠底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，蜘蛛侠可悬浮在空中，其可以悬浮的原因是利用了 原理。
（2021·安徽芜湖·一模）

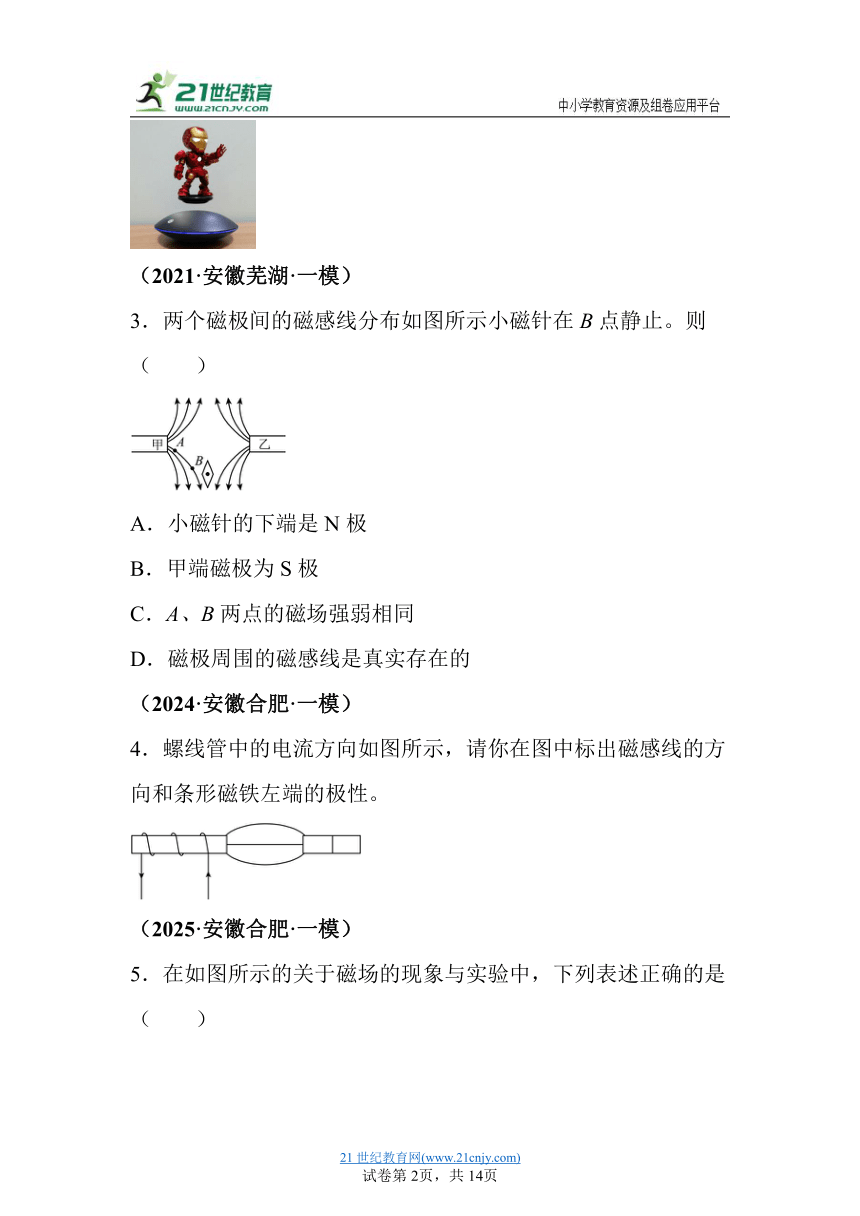

3．两个磁极间的磁感线分布如图所示小磁针在B点静止。则（　　）
A．小磁针的下端是N极
B．甲端磁极为S极
C．A、B两点的磁场强弱相同
D．磁极周围的磁感线是真实存在的
（2024·安徽合肥·一模）
4．螺线管中的电流方向如图所示，请你在图中标出磁感线的方向和条形磁铁左端的极性。
（2025·安徽合肥·一模）

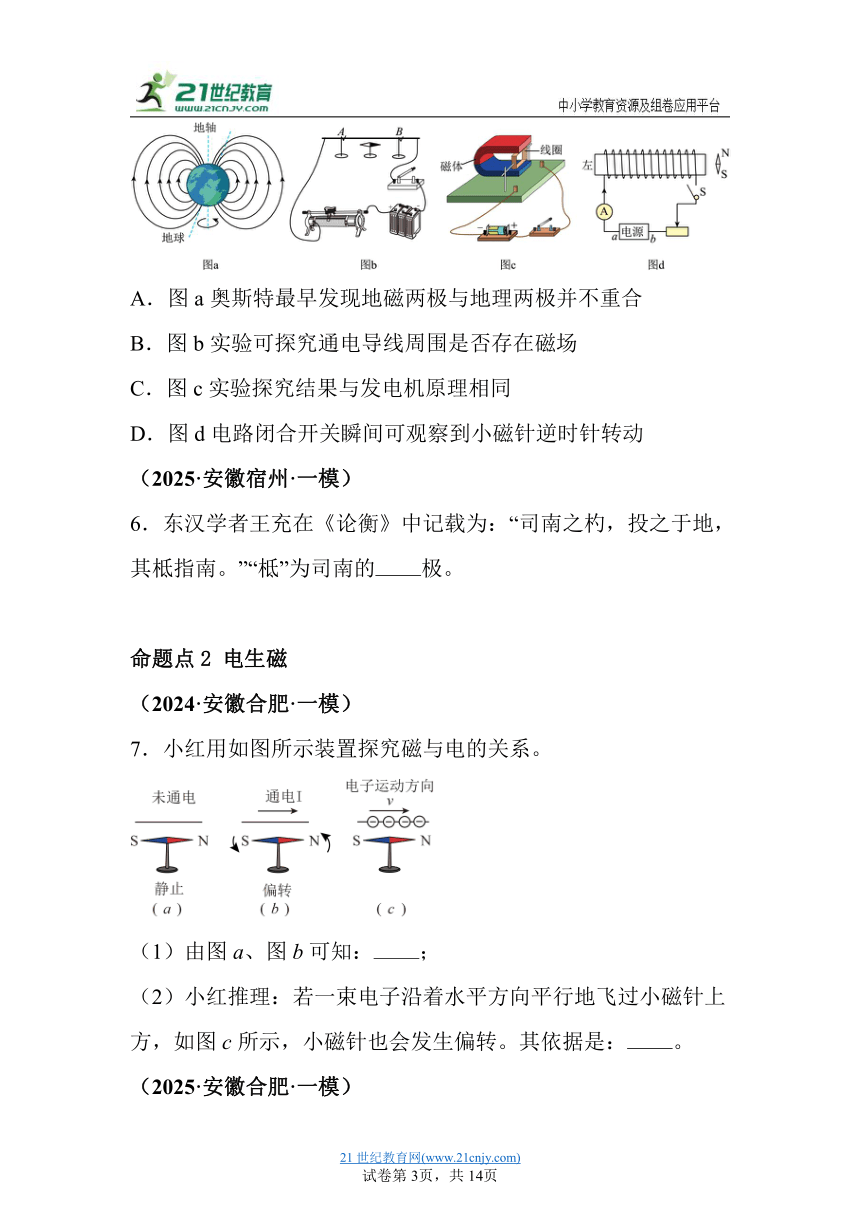

5．在如图所示的关于磁场的现象与实验中，下列表述正确的是（　　）
A．图a奥斯特最早发现地磁两极与地理两极并不重合
B．图b实验可探究通电导线周围是否存在磁场
C．图c实验探究结果与发电机原理相同
D．图d电路闭合开关瞬间可观察到小磁针逆时针转动
（2025·安徽宿州·一模）
6．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南。”“柢”为司南的 极。
命题点2 电生磁
（2024·安徽合肥·一模）
7．小红用如图所示装置探究磁与电的关系。
（1）由图a、图b可知： ；
（2）小红推理：若一束电子沿着水平方向平行地飞过小磁针上方，如图c所示，小磁针也会发生偏转。其依据是： 。
（2025·安徽合肥·一模）

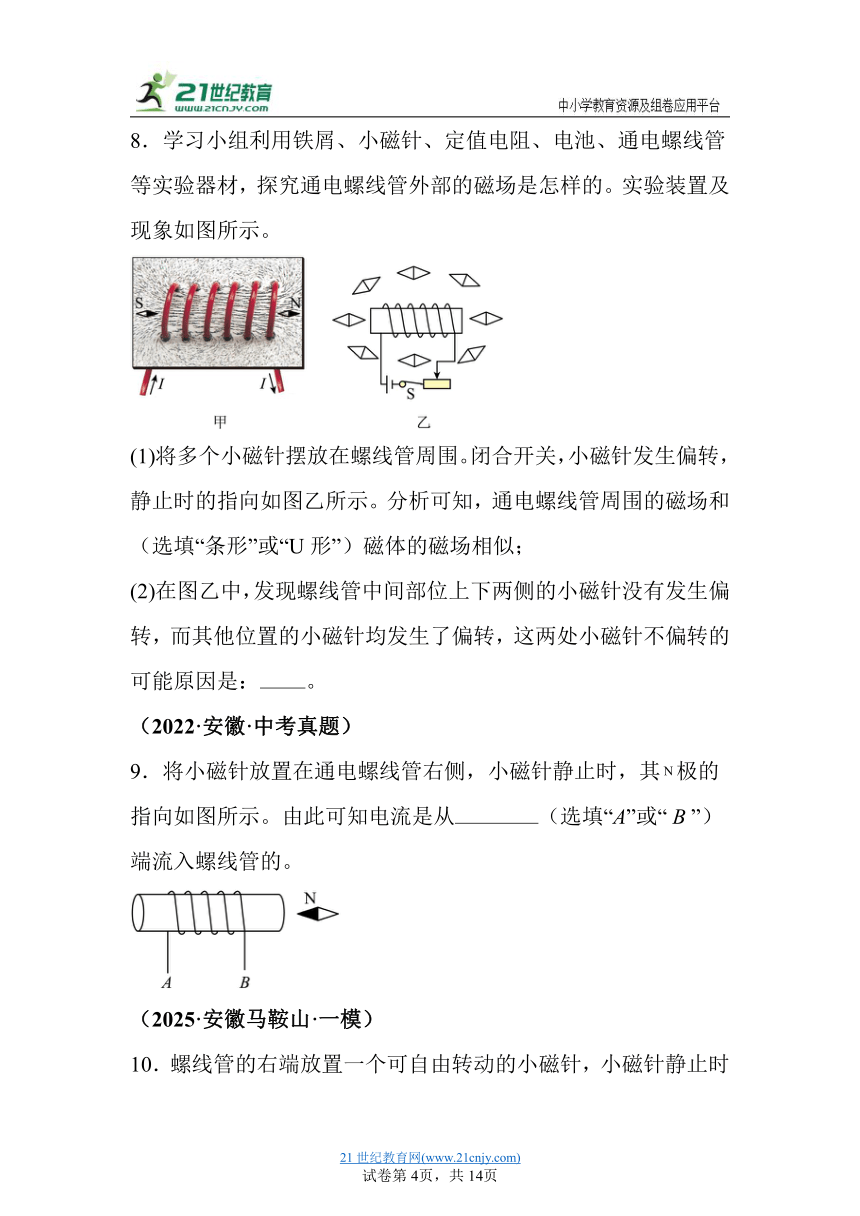

8．学习小组利用铁屑、小磁针、定值电阻、电池、通电螺线管等实验器材，探究通电螺线管外部的磁场是怎样的。实验装置及现象如图所示。
(1)将多个小磁针摆放在螺线管周围。闭合开关，小磁针发生偏转，静止时的指向如图乙所示。分析可知，通电螺线管周围的磁场和 （选填“条形”或“U形”）磁体的磁场相似；
(2)在图乙中，发现螺线管中间部位上下两侧的小磁针没有发生偏转，而其他位置的小磁针均发生了偏转，这两处小磁针不偏转的可能原因是： 。
（2022·安徽·中考真题）
9．将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从 （选填“A”或“ B ”）端流入螺线管的。
（2025·安徽马鞍山·一模）

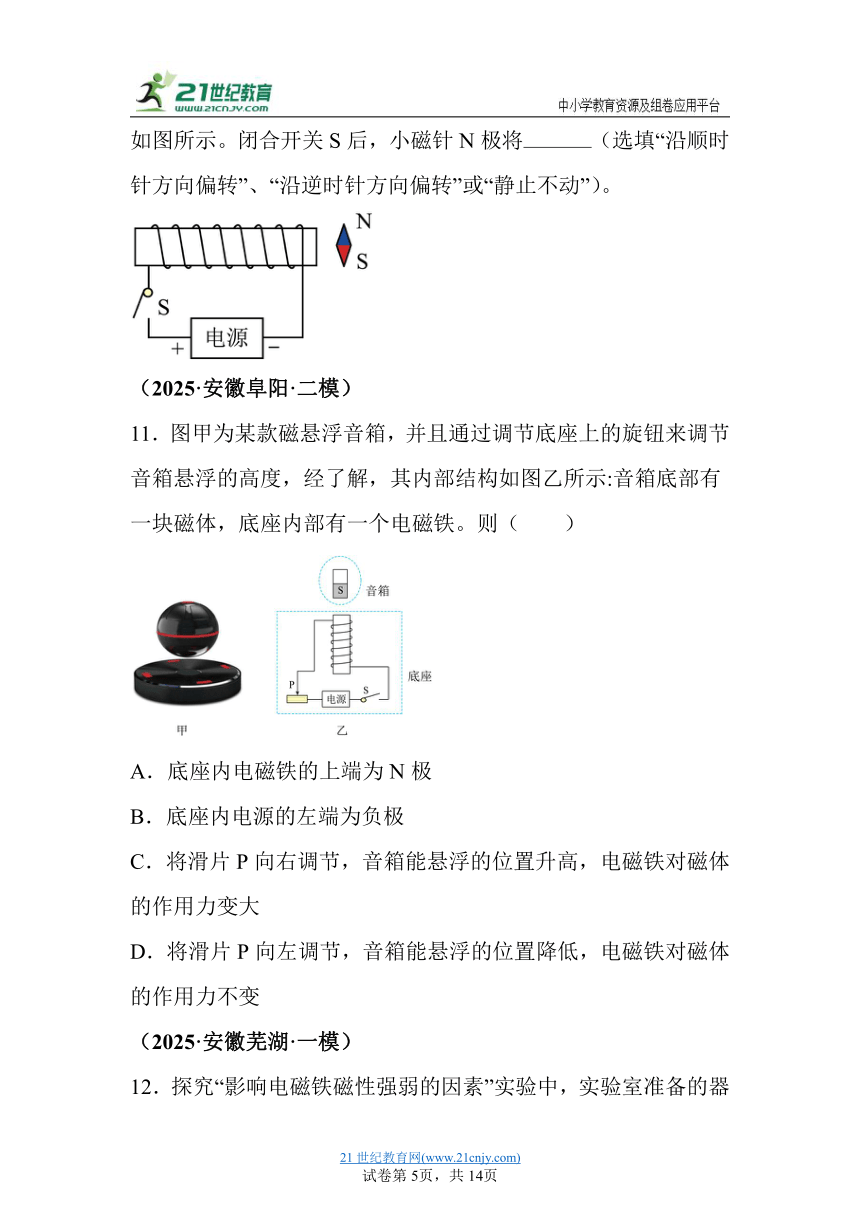

10．螺线管的右端放置一个可自由转动的小磁针，小磁针静止时如图所示。闭合开关S后，小磁针N极将 （选填“沿顺时针方向偏转”、“沿逆时针方向偏转”或“静止不动”）。
（2025·安徽阜阳·二模）
11．图甲为某款磁悬浮音箱，并且通过调节底座上的旋钮来调节音箱悬浮的高度，经了解，其内部结构如图乙所示:音箱底部有一块磁体，底座内部有一个电磁铁。则（　　）
A．底座内电磁铁的上端为N极
B．底座内电源的左端为负极
C．将滑片P向右调节，音箱能悬浮的位置升高，电磁铁对磁体的作用力变大
D．将滑片P向左调节，音箱能悬浮的位置降低，电磁铁对磁体的作用力不变
（2025·安徽芜湖·一模）
12．探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成了简易电磁铁。
(1)通过观察电磁铁吸引大头针数目的不同，可以判断电磁铁磁性强弱的不同。下列研究方法与本实验相同的是（　　）
A．用磁感线描述磁场
B．学习电压时可以通过对比水压来认识它
C．探究导体电阻的大小跟哪些因素有关时，控制相关物理量保持不变
D．探究电流通过导体时产生热量的多少与什么因素有关时，用温度计示数变化的大小反映导体产生热量的多少
(2)根据如图所示可知，说明电流一定时， ，电磁铁磁性越强。
（2024·安徽亳州·二模）
13．如图所示，闭合开关，当电流通过电磁铁，小锤击打铃碗时，电磁铁 （选填“仍具有”或“没有”）磁性。
（2023·河南南阳·二模）
14．如图，是汽车尾气中CO排放量的检测电路的简化电路。当CO 浓度高于某一设定值时，报警装置发声报警。下列说法正确的是（　　）
A．闭合开关S，电磁铁的上端是S极
B．当CO 浓度升高，电磁铁磁性减弱
C．气敏电阻R 阻值随CO 浓度的增大而减小
D．将R 的滑片上移，检测电路在 CO浓度更高时报警
（2025·安徽滁州·一模）
15．我市已逐渐开始实行电动自行车新政策：只允许新国标电动自行车上路，要求车速不超过25km/h。下面是同学们设计的某品牌电动自行车的电路，其中符合“旋钮OP绕O点顺时针转动时，电动机转速变快，当转速超过一定值，电铃会自动报警”的电路是（　　）
A． B．
C． D．
（2024·安徽·三模）
16．小华组装了如图所示的实验装置。
(1)这套装置可以用来探究______；（填字母）
A．电磁感应现象
B．磁场对通电导体的作用
C．通电螺线管外部磁场的方向
(2)实验中把导体棒ab放在磁场里，接通电源，让电流通过导体棒ab，会观察到导体棒ab向左运动；如果把电源正、负极和蹄形磁体上下磁极同时对调后接入电路，会观察到导体棒ab向 （选填“左”或“右”）运动；
(3)请你举出一个利用此原理工作的电器名称： 。
（2025·安徽阜阳·二模）
17．下列有关电和磁的知识中，说法正确的是（　　）
A．电动机工作时将机械能转化为电能 B．同种电荷相互排斥，异种电荷相互吸引
C．通电导体的周围真实存在磁感线 D．摩擦起电创造了电荷
（2024·安徽合肥·二模）
18．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，下列说法正确的是（　　）
A．电动机在工作过程中，消耗的电能全部转化为机械能
B．线圈由图示位置转动时，ab边受力方向不改变
C．换用磁性更强的磁铁，可加快线圈转动速度
D．对调磁极同时改变电流方向，可加快线圈转动速度
（2025·安徽蚌埠·一模）
19．一种动圈式扬声器可以代替话筒使用，如图所示。人对着扬声器的锥形纸盆说话，声音使纸盆振动，与纸盆相连的线圈也会随着振动（线圈放置在一个永久磁体的磁场中），这时线圈中就会产生随声音变化的电流，下列说法正确的是（ ）
A．该过程中，电能转化为机械能 B．该过程中，线圈在磁场中不受力
C．该过程的原理与电动机相同 D．该过程的原理与发电机相同
命题点3 磁生电
（2025·安徽宣城·一模）
20．某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的发电地板的简化原理如图所示。此现象主要运用的物理原理是（ ）
A．电磁感应现象 B．通电线圈在磁场中受力转动
C．摩擦起电使电荷发生转移 D．电流的磁效应
（2025·安徽合肥·二模）
21．如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，导线框中 （选填“能”或“不能”）产生感应电流。
（2025·安徽淮南·一模）
22．如图，在“探究什么情况下磁可以生电”实验中：
序号 实验操作 电流表指针偏转情况
1 保持导体与磁体静止 不偏转
2 保持磁体静止，导体水平向左切割磁感线 向右偏转
3 保持磁体静止，导体水平向右切割磁感线 向左偏转
(1)比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做 运动时，导体中就产生电流；
(2)要使感应电流方向发生改变，可采取的具体措施是：___________ ；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
(3)如果将电流表换成 ，可以探究磁场对通电导体的作用。
（2024·安徽·模拟预测）
23．如图是动圈式话筒的示意图。当人说话发出的声波使膜片振动时，与膜片连接的线圈也会在永久磁 体的磁场里振动，利用 现象，将声音信号转化为电信号。

（2025·安徽合肥·一模）
24．如图所示为交流发电机的工作原理图。当发电机的线圈ABCD绕转轴OO'逆时针转动时，在图甲中此时线圈的AB边中的电流方向为从B→A。下列说法正确的是（ ）
A．图甲中线圈AB的感应电流方向与图乙AB中感应电流方向相同
B．在图乙位置处，导线AB和CD中产生的感应电流方向相同
C．线圈ABCD在图甲、图乙位置处，线圈不会受到磁场力的作用
D．图甲和图乙位置处，CD边受到的磁场的力方向相反
（2025·安徽阜阳·二模）
25．如图所示，甲、乙为两个相同的装置。闭合开关，将金属棒ab向右移动，金属棒cd随之向右运动。下列判断正确的是（ ）
A．甲装置相当于电动机
B．乙装置的工作原理为电磁感应
C．若金属棒ab向左移动，金属棒cd向左运动
D．若金属棒cd向左移动，金属棒ab不会运动
试卷第1页，共3页
21世纪教育网(www.21cnjy.com)
试卷第1页，共3页
《电与磁—真题汇编（安徽版）》参考答案：
1．D
【详解】
A．条形磁体的两端磁性最强，中间磁性最弱，故A错误；
B．在上方吹起，乒乓球上方空气流速大，压强小，下方空气流速小，压强大，乒乓球会受到向上的压强，向上的压力，因此乒乓球吹不掉，故B错误；
C．用力推水平地面上的木箱没推动，处于静止，受到平衡力的作用，说明推力等于地面的摩擦力，故C错误；
D．返回舱进入大气层，克服摩擦做功，将机械能转化为内能，表面温度高达2000℃，说明做功可以改变物体的内能，故D正确；
故选D。
2．同名磁极相互排斥
【详解】蜘蛛侠可悬浮在空中，处于静止状态，属于平衡状态，两个力保持平衡关系，即物体受到重力与斥力，故可以悬浮的原因是利用了同名磁极相互排斥。
3．A
【详解】AB．由图可知，所以甲乙都是N极，小磁针附近的磁感线方向是向下的，小磁针的下端是N极，故A符合题意，B不符合题意；
C．A、B两点靠近磁极的距离不同，离磁极越近的地方磁性越强，所以A点磁性强，B点磁性弱，故C错误；
D．磁感线是人们为了形象直观地描述磁场而假想出来的，真是不存在，故D不符合题意。
故选A。
4．
【详解】由题意可知，根据安培定则，螺线管左端为N极，右端为S极，根据磁感线分布情况可知，螺线管右端与条形磁铁左端为异名磁极，所以条形磁铁左端为N极，磁感线方向从N极指向S极，如图所示：
5．B
【详解】A．中国宋代的沈括是第一个清楚、准确地论述了磁偏角的科学家，故A错误；
B．通电导线能够使自由转动的静止小磁针发生偏转，这说明通电导线周围存在磁场，故B正确；
C．磁场中的导体通电后，会受力运动，即说明通电导线在磁场中受力的作用，这是电动机的原理，故C错误；
D．图d电路电流从通电螺线管的左边流入，右边流出，根据安培定则，则通电螺线管的右端为N极，由于同名磁极相互排斥，小磁针顺时针转动，故D错误。
故选B。
6．南##
【详解】地球本身是一个大磁体，地理的两极和地磁场的两极并不重合，地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近。
司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其“柢”指南，此处的“南”是指地理的南极，因磁针静止时指南的一端叫南极，所以“柢”是指司南的南极。
7． 电流的周围存在磁场 见解析
【详解】（1）[1]由图a、图b可知，通电后，小磁针发生了偏转，这说明电流的周围存在磁场。
（2）[2]电荷的定向移动会形成电流，电流的周围存在磁场，一束电子沿着水平方向平行地飞过小磁针上方，会形成电流，所以小磁针也会发生偏转。
8．(1)条形
(2)见解析
【详解】（1）由图乙可看出，通电螺线管外部的磁场与条形磁体的磁场相似，两个磁极在两端。
（2）规定小磁针N极所指的方向为该点磁场的方向。闭合开关前，受地磁场影响，螺线管中间部位两侧的小磁针N极指向地磁南极，假如闭合开关后，螺线管的N极指向地磁北极方向，那么螺线管中间部位两侧的小磁针就不会发生偏转。
9．B
【详解】小磁针左端为N极，根据磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故该螺线管右端为S极，螺线管的左端为N极，根据安培定则，右手大拇指的方向为N极的指向，四指的方向即为电流的方向，故电流从B端流入。
10．沿顺时针方向偏转
【详解】从图可知，闭合开关S后，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管右端是N极，左端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极沿顺时针方向偏转。
11．C
【详解】AB．根据磁悬浮蓝牙音箱工作原理可知，电磁铁上端与音箱下端是相互排斥，可知螺线管上端为S极，再由安培定则和图示可知，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端，则电源的左端是正极，故AB不符合题意；
C．滑片P向右滑动，滑动变阻器接入的电阻会变小，电路中的电流会变大，通电螺线管的磁性变强，音箱受到的电磁铁的斥力会变强，音箱会上升，故C符合题意；
D．滑片P向左滑动，滑动变阻器接入的电阻会变大，电路中的电流会变小，通电螺线管的磁性变弱，音箱受到的电磁铁的斥力会变弱，音箱会下降，故D不符合题意。
故选C。
12．(1)D
(2)线圈匝数越多
【详解】（1）通过观察电磁铁的吸引大头针的数目不同，判断电磁铁的磁性强弱不同，运用了转换法。
A．用磁感线描述磁场是模型法，故A不符合题意；
B．学习电压时可以通过对比水压来认识它，运用了类比法，故B不符合题意；
C．探究导体电阻的大小跟哪些因素有关时，控制相关物理量保持不变，运用了控制变量法，故C不符合题意；
D．探究电流通过导体时产生热量的多少与什么因素有关时，用温度计示数变化的大小反映导体产生热量的多少，运用了转换法，故D符合题意。
故选D。
（2）根据图示的情境可知，甲、乙是串联在电路中的，电流相等，甲线圈的匝数多，吸引的大头针数量多，磁性强，说明电流一定时，线圈匝数越多，电磁铁磁性越强。
13．没有
【详解】闭合开关，当电流通过电磁铁，小锤击打铃碗时，弹性片和衔铁分离，电路断开，电磁铁没有磁性。
14．C
【详解】A．根据图示可知，电流从电磁铁的下端流入、上端流出，根据安培定则可知，电磁铁的上端为N极，故A错误；
B．由图可知，当报警装置报警时，衔铁被电磁铁吸下，说明此时电磁铁的磁性增强了，又因为当CO浓度高于某一设定值时，报警装置发声报警，说明当CO浓度升高，电磁铁磁性增强，故B错误；
C．由B得分析可知，当CO浓度升高，电磁铁磁性增强，说明控制电路中电流变大，控制电路电源电压不变，由可知，控制电路中电阻变小，说明气敏电阻R 阻值随CO浓度的增大而减小，故C正确；
D．在CO浓度更低时，气敏电阻R1阻值更大，因衔铁被吸下时的最小电流不变，由欧姆定律和电阻的串联可知，在电源电压不变时，应减小变阻器R2的阻值，所以将R 的滑片上移，检测电路在 CO浓度更低时报警，故D错误。
故选C。
15．A
【详解】电动机的转速与电流大小有关，根据题意，当旋钮OP绕O点顺时针方向转动时，滑动变阻器接入电路中的电阻应变小，控制电路部分电流变大，电动机转速变快；当电流达到一定程度时，电磁铁将衔铁吸过来，接通电铃所在电路而报警，故A符合题意，BCD不符合题意。
故选A。
16．(1)B
(2)左
(3)电动机或动圈式扬声器
【详解】（1）如图所示装置，有电源，有磁场，有闭合电路，可以用来探究通电导体在磁场中受力的作用，故AC不符合题意，B符合题意。
故选B。
（2）实验中把导体棒ab放在磁场里，接通电源，让电流通过导体棒ab，会观察到导体棒ab向左运动；如果把电源正、负极和蹄形磁体上下磁极同时对调后接入电路，导体棒ab受力方向不变，会观察到导体棒ab向左运动。
（3）根据磁场对通电导体的作用制作的电器有电动机或动圈式扬声器。
17．B
【详解】A．电动机的工作原理是通电导体在磁场中受力的作用，所以电动机工作将电能转化为机械能，故A错误；
B．根据电荷间的相互作用规律可知，同种电荷相互排斥，异种电荷相互吸引，故B正确；
C．磁感线是为了形象描述磁场而人为引入的，实际上磁感线并不存在，故C错误；
D．摩擦起电的实质并不是是创造了电荷，而是电荷发生了转移，束缚电子弱的失去电子，束缚电子能力强的得到电子，这样就发生了电荷的转移，故D错误。
故选B。
18．C
【详解】A．电动机工作过程中，消耗的电能大部分转化为机械能，少部分转化为内能，是电流做功的过程，故A错误。
B．线圈由图示位置转动180°时，ab边的电流方向改变，故受力方向改变，故B错误；
CD．通电线圈受力与电流大小和磁场强度有关，用磁性更强的磁铁，作用力更大，可加快线圈转动速度，对调磁极同时改变电流方向，受力大小不变，方向不变，转速不变，故C正确，D错误。
故选C。
19．D
【详解】由题意知，动圈式扬声器的原理是：纸盆的振动带动线圈在磁场在做切割磁感线的运动，会在线圈中产生感应电流，即是电磁感应现象。
A．该过程中是机械能转化为电能，故A错误；
B．该过程中线圈在磁场中受力的作用，故B错误；
CD．该过程的原理与发电机相同，即都是电磁感应现象，故C错误，D正确。
故选D。
20．A
【详解】由图可知，固定在地板下方的磁铁位于线圈内部，当磁铁上下往复运动时，线圈就会切割磁感线运动，根据电磁感应现象可知，线圈中就会产生感应电流，使小灯泡发光。
故选A。
21．能
【详解】闭合导线框 abcd的一部分处于磁场中，将导线框沿图示方向拉出，导体 ab部分切割磁感线运动（导体 da、bc部分没有切割磁感线），导线框中产生感应电流，导体 ab相当于电源。
22．(1)切割磁感线
(2)B
(3)电源
【详解】（1）比较1、2（或1、3）实验现象可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这是电磁感应现象。
（2）要使感应电流方向发生改变，可采取措施是保持磁体静止，只改变导体水平运动的方向，故B正确。
（3）研究磁场对通电号体的作用，电路中一定有电源，所以将电流表换成电源，导体AB成为通电导体，可以探究磁场对通电导体的作用。
23．电磁感应
【详解】线圈在膜片的带动下随着声波振动，切割永久磁体的磁场的磁感线，线圈中就会产生与声波一致的感应电流，这是电磁感应现象。
24．D
【详解】A．图甲中线圈AB的感应电流方向与图乙AB中感应电流方向相反，因为磁场的方向不变，导线切割磁感线的运动方向相反，故A错误；
B．在图乙位置处，导线AB和CD所处的磁场方向相同，但导线切割磁感线的运动方向相反，则产生的感应电流方向相反，故B错误；
C．线圈ABCD在图甲、图乙位置处，线圈会受到磁场力的作用，因为线圈在转动过程中切割磁感线，从而产生感应电流，电流在磁场中会受到磁场力的作用，故C错误；
D．图甲和图乙位置处，CD边的感应电流方向相反，磁场的方向相同，则其受到的磁场力方向相反，故D正确。
故选D。
25．C
【详解】A．闭合开关，导体ab和cd组成一个闭合电路，闭合电路的一部分导体ab在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象，发电机是利用电磁感应现象工作的，所以甲装置相当于发电机，故A错误；
B．当导体棒ab产生感应电流后，导体棒cd上通有电流，此时通电导体在磁场中会受到力的作用，因此乙装置的工作原理为电动机原理：通电导线在磁场中受到力的作用，故B错误；
CD．闭合开关并向右快速移动导体棒ab,导体棒cd也会随之向右运动；若向左移动导体棒ab,感应电流的方向发生了变化，通过cd的电流方向发生变化，磁场方向不变，受力方向改变，会向左运动，故C正确，D错误。
故选C。
