章末复习
第十一章/电路及其应用
物理

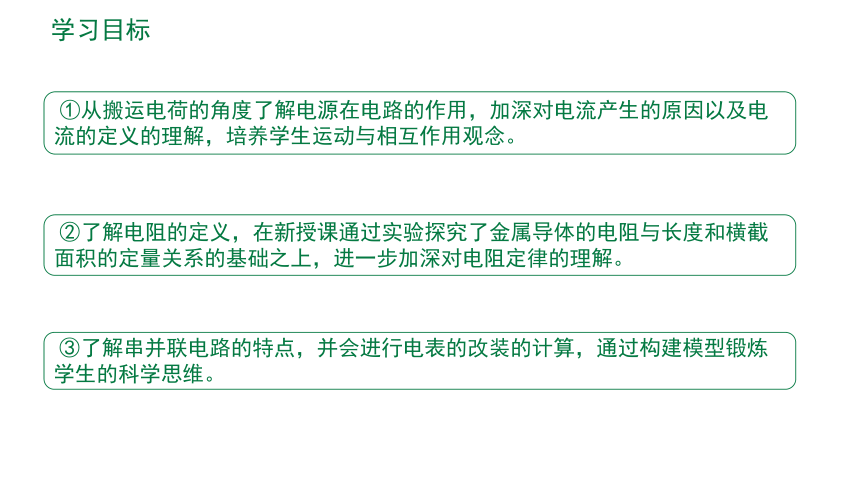

学习目标
①从搬运电荷的角度了解电源在电路的作用，加深对电流产生的原因以及电流的定义的理解，培养学生运动与相互作用观念。
②了解电阻的定义，在新授课通过实验探究了金属导体的电阻与长度和横截面积的定量关系的基础之上，进一步加深对电阻定律的理解。
③了解串并联电路的特点，并会进行电表的改装的计算，通过构建模型锻炼学生的科学思维。

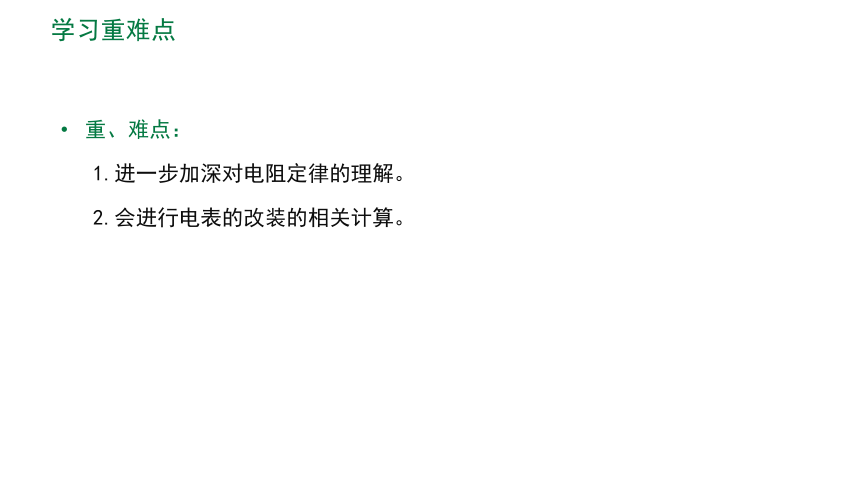

学习重难点
重、难点：
1.进一步加深对电阻定律的理解。
2.会进行电表的改装的相关计算。
情境导入

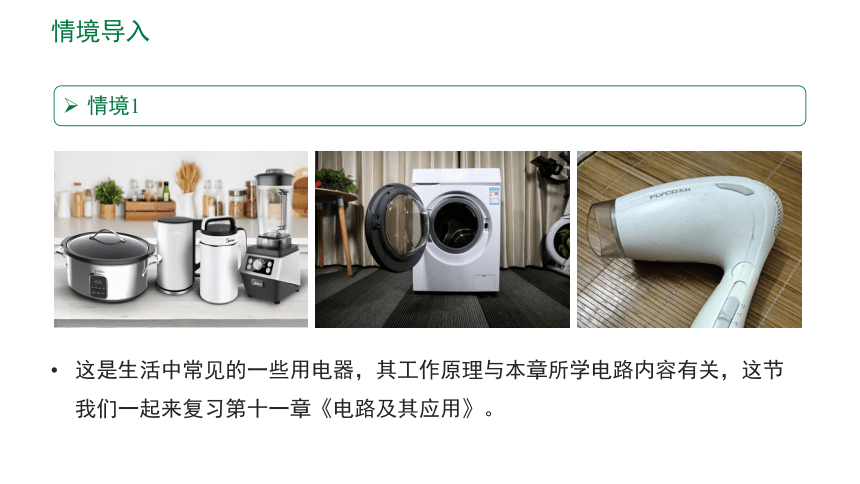

情境1
这是生活中常见的一些用电器，其工作原理与本章所学电路内容有关，这节我们一起来复习第十一章《电路及其应用》。
讲授新课

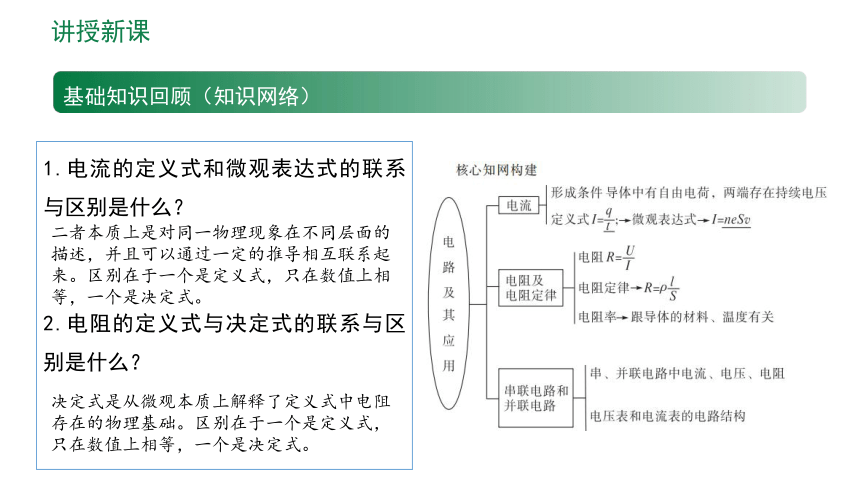

基础知识回顾（知识网络）
1.电流的定义式和微观表达式的联系与区别是什么？
2.电阻的定义式与决定式的联系与区别是什么？
二者本质上是对同一物理现象在不同层面的描述，并且可以通过一定的推导相互联系起来。区别在于一个是定义式，只在数值上相等，一个是决定式。
决定式是从微观本质上解释了定义式中电阻存在的物理基础。区别在于一个是定义式，只在数值上相等，一个是决定式。
讲授新课
重点问题提炼

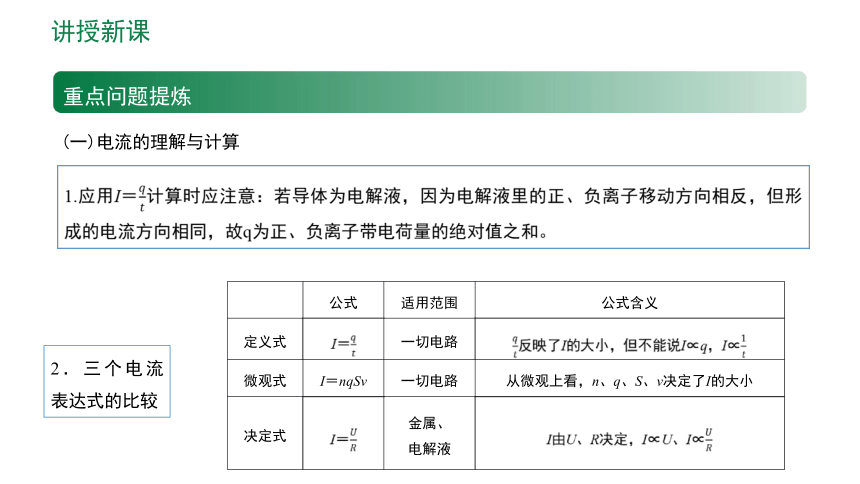

(一)电流的理解与计算
1.应用I＝计算时应注意：若导体为电解液，因为电解液里的正、负离子移动方向相反，但形成的电流方向相同，故q为正、负离子带电荷量的绝对值之和。
2．三个电流表达式的比较
公式 适用范围 公式含义
定义式 I＝ 一切电路 反映了I的大小，但不能说I∝q，I∝
微观式 I＝nqSv 一切电路 从微观上看，n、q、S、v决定了I的大小
决定式 I＝ 金属、 电解液 I由U、R决定，I∝U、I∝
讲授新课
重点问题提炼

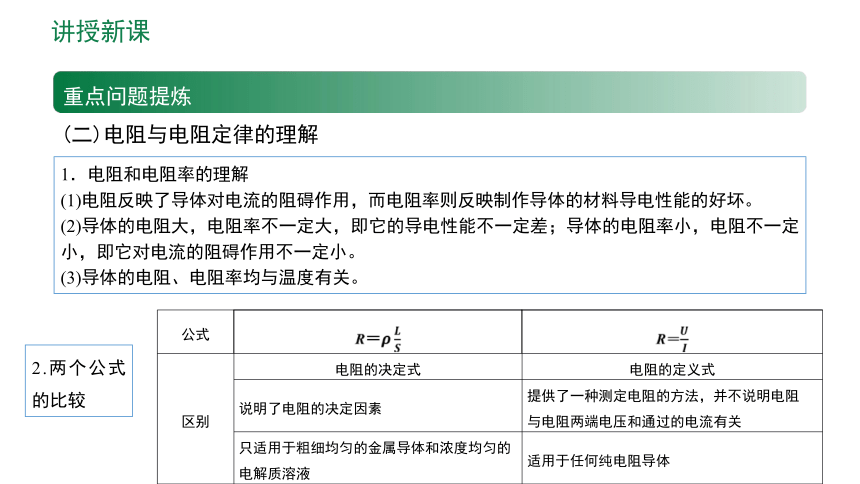

(二)电阻与电阻定律的理解
1．电阻和电阻率的理解
(1)电阻反映了导体对电流的阻碍作用，而电阻率则反映制作导体的材料导电性能的好坏。
(2)导体的电阻大，电阻率不一定大，即它的导电性能不一定差；导体的电阻率小，电阻不一定小，即它对电流的阻碍作用不一定小。
(3)导体的电阻、电阻率均与温度有关。
公式 R＝ R＝
区别 电阻的决定式 电阻的定义式
说明了电阻的决定因素 提供了一种测定电阻的方法，并不说明电阻
与电阻两端电压和通过的电流有关
只适用于粗细均匀的金属导体和浓度均匀的电解质溶液 适用于任何纯电阻导体
2.两个公式的比较
讲授新课
重点问题提炼

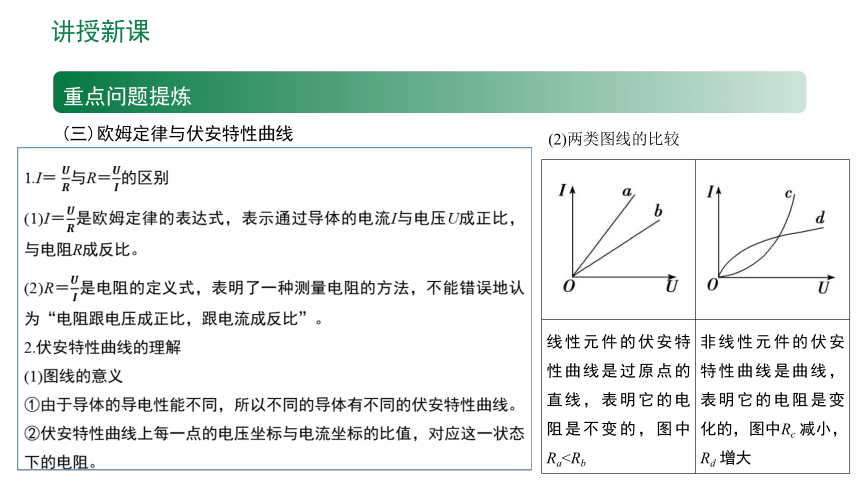

(三)欧姆定律与伏安特性曲线
1.I＝ 与R＝的区别
(1)I＝是欧姆定律的表达式，表示通过导体的电流I与电压U成正比，与电阻R成反比。
(2)R＝是电阻的定义式，表明了一种测量电阻的方法，不能错误地认为“电阻跟电压成正比，跟电流成反比”。
2.伏安特性曲线的理解
(1)图线的意义
①由于导体的导电性能不同，所以不同的导体有不同的伏安特性曲线。
②伏安特性曲线上每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻。
线性元件的伏安特性曲线是过原点的直线，表明它的电阻是不变的，图中Ra(2)两类图线的比较
讲授新课
疑难问题剖析

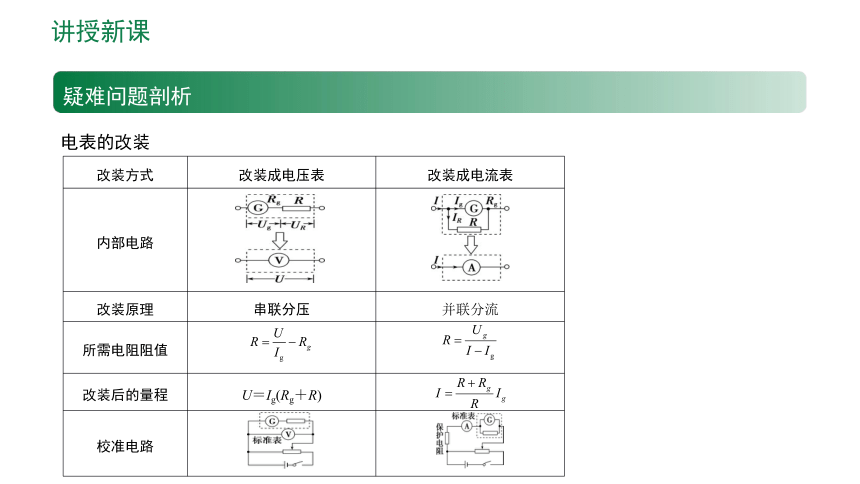

电表的改装
改装方式 改装成电压表 改装成电流表
内部电路
改装原理 串联分压 并联分流
所需电阻阻值
改装后的量程 U＝Ig(Rg＋R)
校准电路
课堂练习
【例题1】
如图所示，电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1，负离子数为n2。设元电荷为e，则以下说法正确的是(　　)
A．溶液内电流方向从A到B，电流大小为
B．溶液内电流方向从B到A，电流大小为
C．溶液内电流方向从A到B，电流大小为
D．溶液内电流方向从A到B，电流大小为
C
【变式训练1】
在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电荷量为e、质量为m，则在刚射出加速电场时，一小段长为Δl的电子束内的电子个数是(　　)
B
课堂练习
课堂练习
【例题2】
如图所示，厚薄均匀的矩形金属薄片边长lab＝10 cm，lbc＝5 cm，当将C与D接入电压恒为U的电路时，电流强度为2 A，若将A与B接入电压恒为U的电路中，则电流为(　　)
A．0.5 A　　 B．1 A　　　
C．2 A　　　 D．4 A
A
【变式训练2】
一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口，管中盐水柱长为40 cm时，测得电阻为R，若溶液的电阻随长度、横截面积的变化规律与金属导体相同。现将管中盐水柱均匀拉长至50 cm(盐水的体积不变，仍充满橡胶管)，则盐水柱的电阻为(　　)
A. B.
C. D.
D
课堂练习
课堂练习
【例题3】
假设某同学研究白炽灯时得到某白炽灯的伏安特性曲线如图所示。图像上A点与原点的连线与横轴成α角，A点的切线与横轴成β角，U0、I0为已知，则
(　　)
A．白炽灯的电阻随电压的增大而减小
B．在A点，白炽灯的电阻可表示为tan β
C．在A点，白炽灯的电阻可表示为
D．在A点，白炽灯的电阻可表示为
D
【变式训练3】
导体的伏安特性曲线是研究导体电流和电压关系的重要工具。一灯泡的伏安特性曲线如图中的AB(曲线)所示，AC为图线在A点的切线，C点的坐标为(1，0)。下列说法正确的是(　　)
A.该灯泡是线性元件
B.当灯泡两端的电压升高时，灯泡的电阻减小
C.当灯泡两端的电压为2 V时，灯泡的电阻为1 Ω
D.在灯泡两端的电压由2 V变化到4 V的过程中，灯泡的电阻改变了1 Ω
C
课堂练习
小微专题
电表的两种改装
某同学组装一个多用电表，可选用的器材有：微安表头(满偏电流100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干。要求利用所给器材先组装一个量程为0～1 mA的直流电流表，在此基础上再将它改装成量程为0～3 V的直流电压表。组装好的多用电表有电流0～1 mA和电压0～3 V两挡。回答下列问题：
(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱。
(2)电阻箱的阻值应取R1＝________Ω，R2＝________Ω。(结果保留整数)
【例题4】
100
2910
小微专题
电表的两种改装
用两个完全相同的表头改装成两个量程不同的电流表，下列说法正确的是(　　)
A．将两个电流表并联，指针偏角不同，量程大的示数大
B．将两个电流表并联，指针偏角相同，量程大的示数小
C．将两个电流表串联，两表示数相同，量程大的偏角小
D．将两个电流表串联，两表示数相同，量程大的偏角大
【变式训练4】
C
课堂小结
问题思考
我们今天都讲了哪些知识？
完成课本课后习题和学案。
布置作业
谢谢大家
