(共17张PPT)

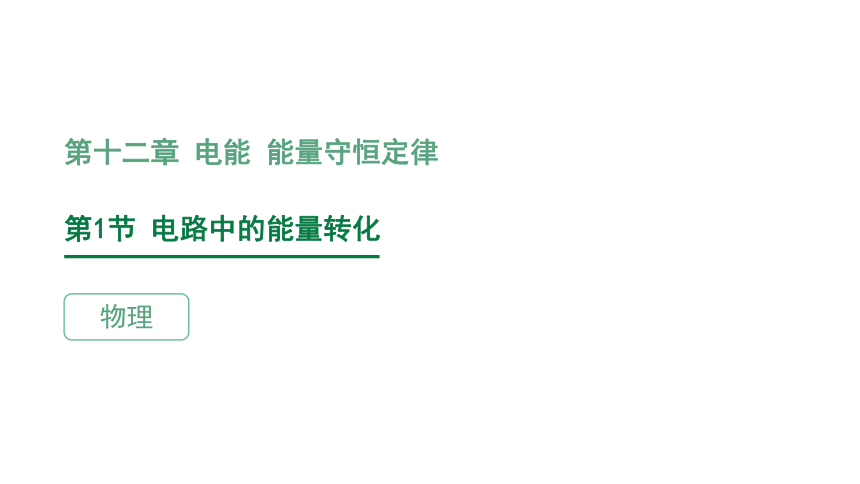

第1节 电路中的能量转化
第十二章 电能 能量守恒定律
物理

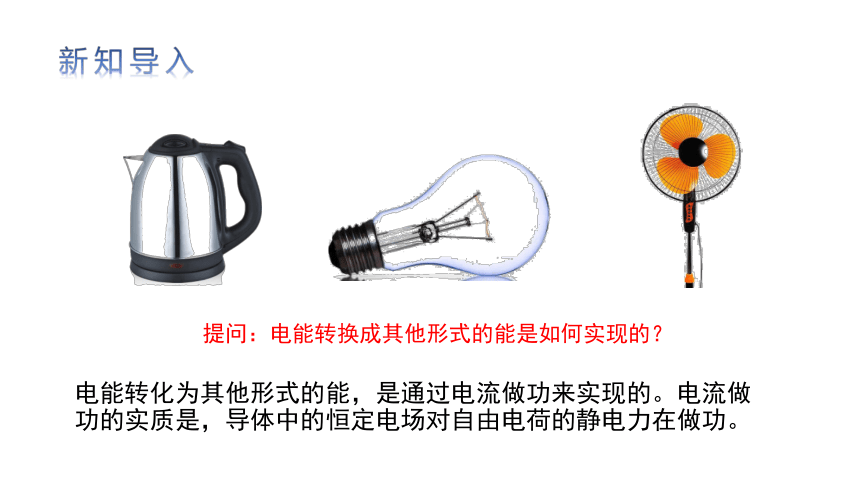

提问:电能转换成其他形式的能是如何实现的?
电能转化为其他形式的能,是通过电流做功来实现的。电流做功的实质是,导体中的恒定电场对自由电荷的静电力在做功。
新知导入
则静电力做功W = qU,即W = UIt。

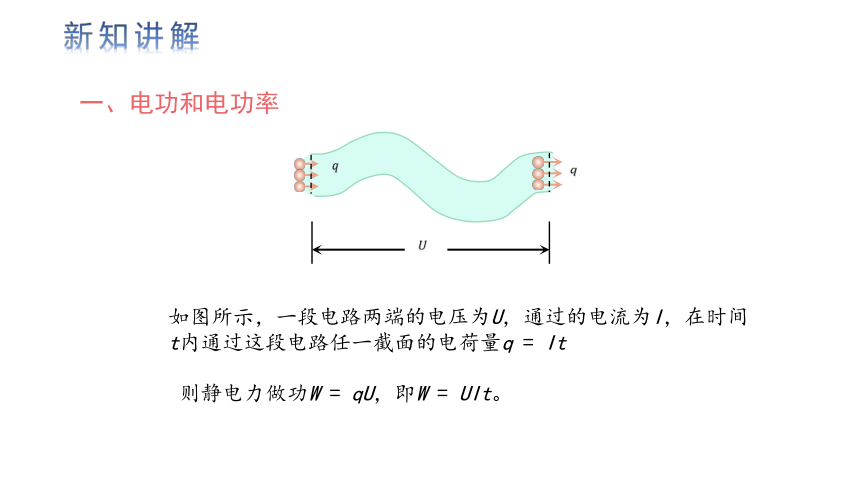

一、电功和电功率
新知讲解
如图所示,一段电路两端的电压为U,通过的电流为I,在时间t内通过这段电路任一截面的电荷量q = It
电流在一段电路中所做的功等于这段电路两端的电压U、电路中的电流I和通电时间 t 三者的乘积。
在国际单位制中电功的单位是焦(J),常用单位有千瓦时(kW·h)。
1 kW·h=3.6×106 J

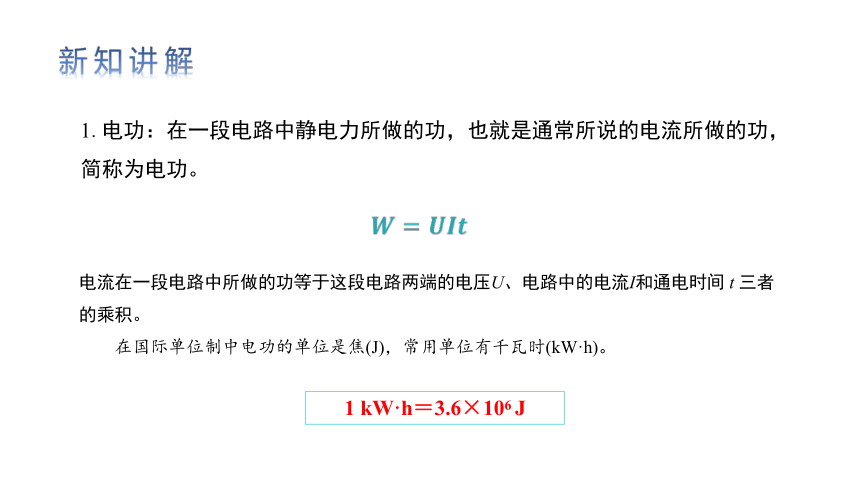

1.电功:在一段电路中静电力所做的功,也就是通常所说的电流所做的功,简称为电功。
新知讲解
(1)电流在一段电路中做功的功率P等于这段电路两端的电压U与电流I的乘积。
(2)电功率表示电流做功的快慢。
(3)单位:在国际单位制中是瓦(W);常用单位还有毫瓦(mW),千瓦(kW)。
 1 kW=103 W

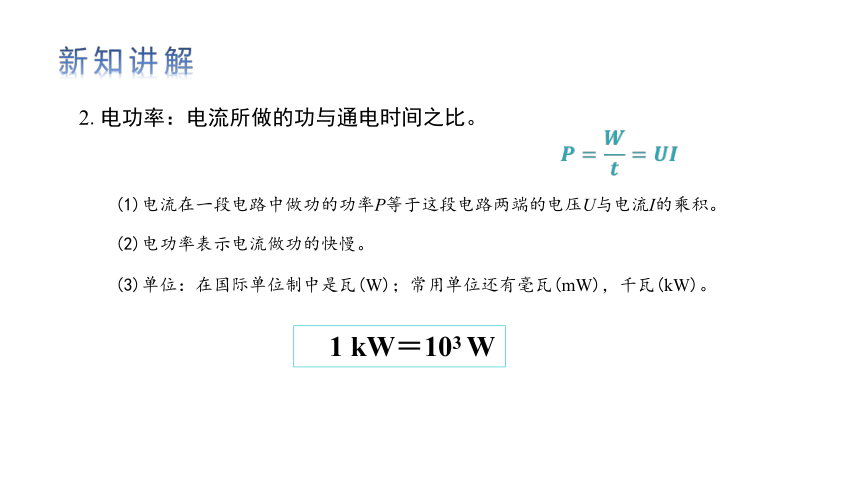

2.电功率:电流所做的功与通电时间之比。
新知讲解
几种常见家用电器的额定功率

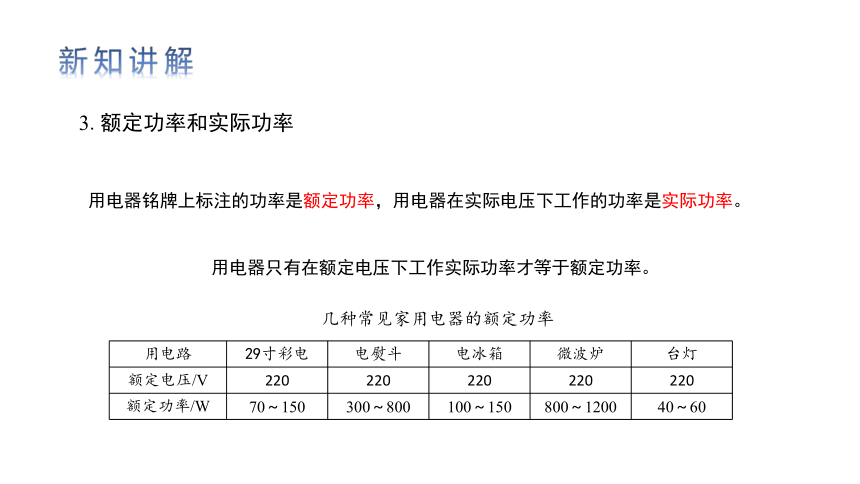

3.额定功率和实际功率
用电器铭牌上标注的功率是额定功率,用电器在实际电压下工作的功率是实际功率。
用电器只有在额定电压下工作实际功率才等于额定功率。
用电路 29寸彩电 电熨斗 电冰箱 微波炉 台灯
额定电压/V 220 220 220 220 220
额定功率/W 70~150 300~800 100~150 800~1200 40~60
新知讲解

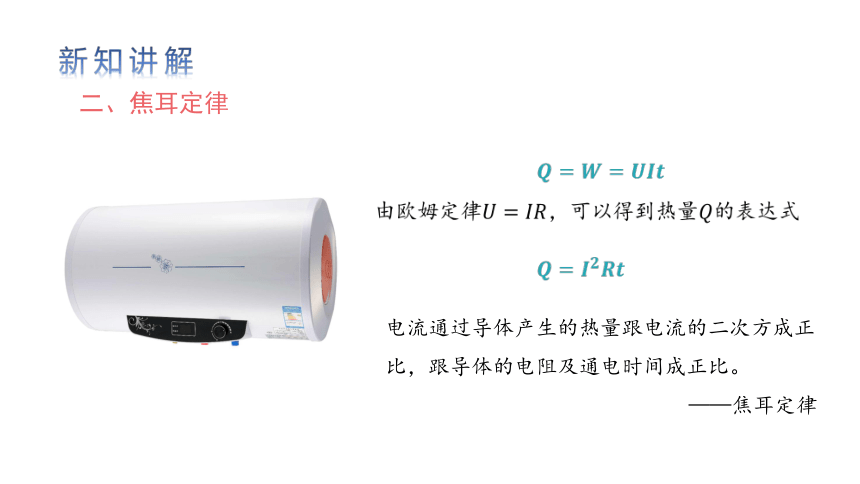

二、焦耳定律



电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻及通电时间成正比。
——焦耳定律
新知讲解
(1)焦耳定律适用于纯电阻电路,也适用于非纯电阻电路。
(2)纯电阻电路:只含有电阻的电路。如电炉、电烙铁等电热器件组成的电路,白炽灯及转子被卡住的电动机也是纯电阻器件。
(3)非纯电阻电路:电路中含有电动机在转动或有电解槽在发生化学反应的电路。

1.焦耳定律
新知讲解

2.热功率


电流做的功全部变成热
新知讲解
三、电路中的能量转化
电流做功的过程,是电能转化为其他形式的能的过程。
1.电动机把电能转化为机械能
2.电解槽把电能转化为化学能
新知讲解
3.电热器把电能转化为内能
[例题分析思考] 一个电动机,线圈电阻是0.4 Ω,当它两端所加的电压为220 V时,通过的电流是5 A。这台电动机发热的功率与对外做功的功率各是多少?
解:电动机发热的功率为

电动机消耗的电功率为

电动机对外做功的功率为

新知讲解
比较项 纯电阻电路 非纯电阻电路
元件特点
电流、电压、电阻的关系
能量转化形式
可应用的公式

电路中只有电阻元件
除电阻外还包括能把电能转化为其他形式的能的用电器


电流做功全部转化为内能
电流做功转化为内能和
其他形式的能量

新知讲解
例1.规格为“220V 1000W”的电炉,求:(1)电炉正常工作时,通过电阻丝的电流;(2)电炉的电阻。
典例探究
解:①由知,电炉正常工作时:
②电炉的电阻:
典例探究
答案:C
典例探究
课堂小结
谢谢大家
