(共23张PPT)
第3节 电场 电场强度
第九章 静电场及其应用
物理

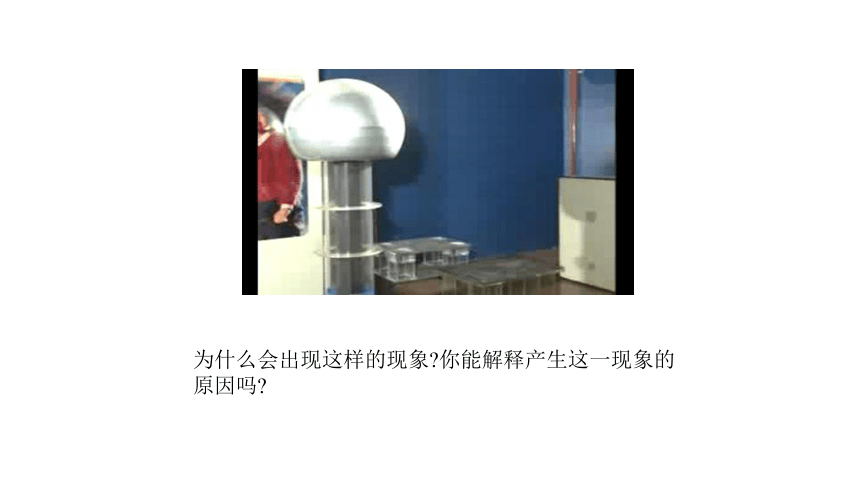

为什么会出现这样的现象 你能解释产生这一现象的原因吗

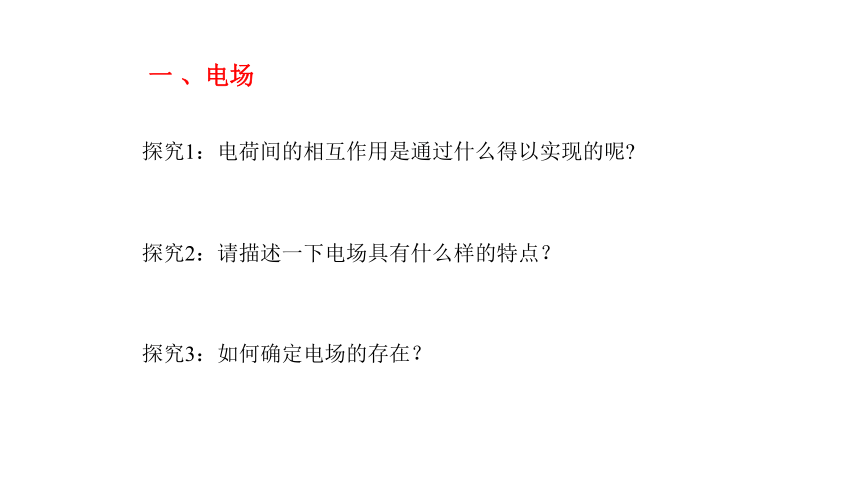

探究1:电荷间的相互作用是通过什么得以实现的呢
探究2:请描述一下电场具有什么样的特点?
一 、电场
探究3:如何确定电场的存在?

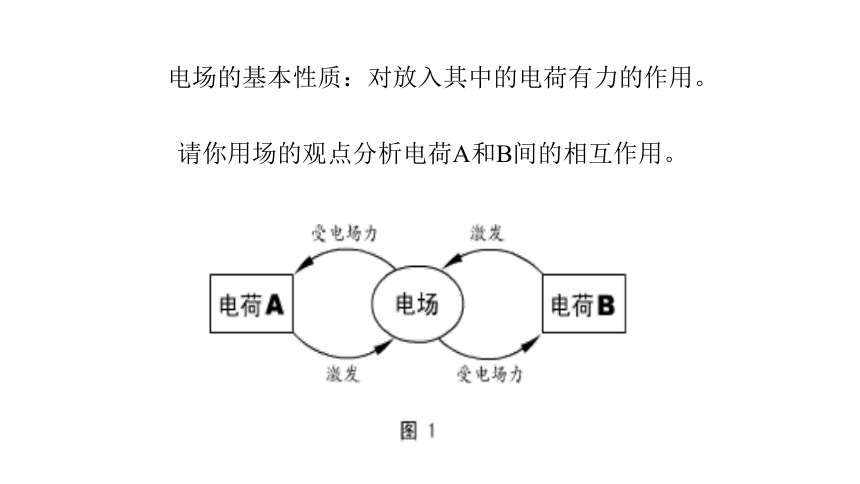

电场的基本性质:对放入其中的电荷有力的作用。
请你用场的观点分析电荷A和B间的相互作用。

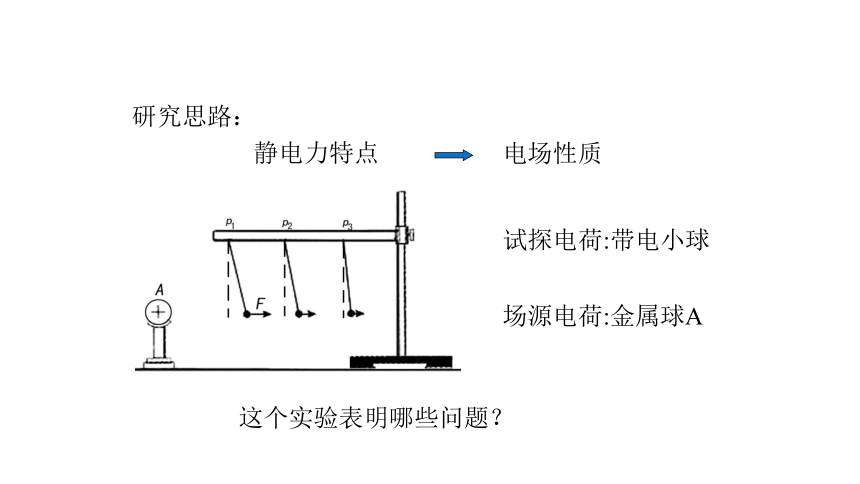

研究思路:
静电力特点
电场性质
试探电荷:带电小球
场源电荷:金属球A
这个实验表明哪些问题?

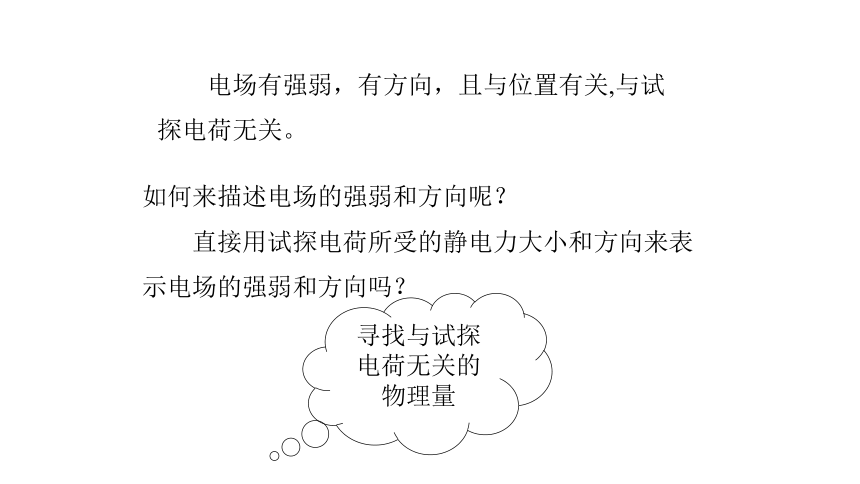

电场有强弱,有方向,且与位置有关,与试探电荷无关。
如何来描述电场的强弱和方向呢?
直接用试探电荷所受的静电力大小和方向来表示电场的强弱和方向吗?
寻找与试探电荷无关的物理量

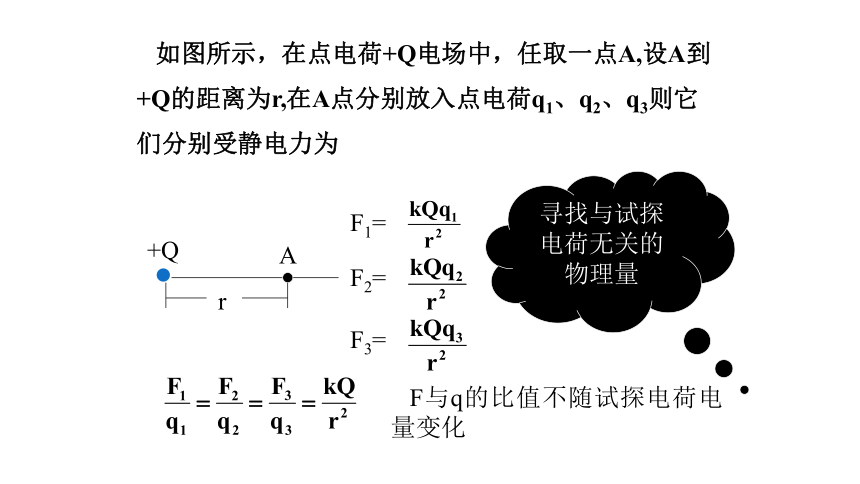

如图所示,在点电荷+Q电场中,任取一点A,设A到+Q的距离为r,在A点分别放入点电荷q1、q2、q3则它们分别受静电力为
F1=
F2=
F3=
+Q
A
r
F与q的比值不随试探电荷电量变化
寻找与试探电荷无关的物理量

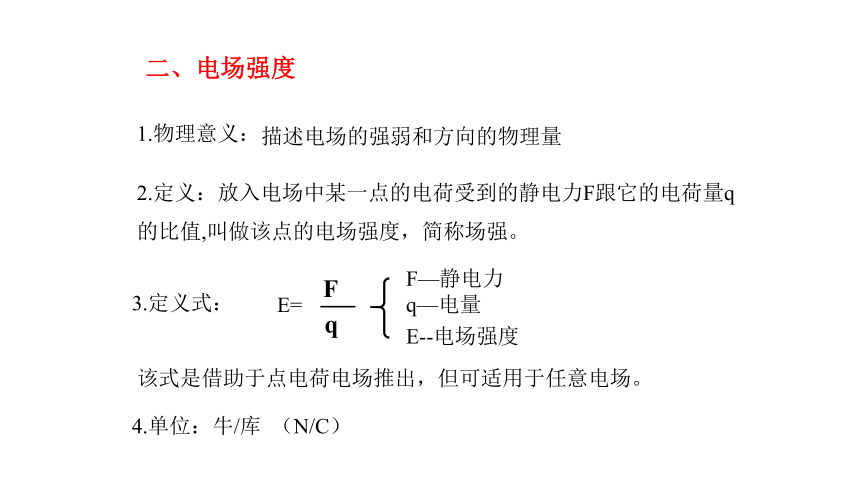

2.定义:放入电场中某一点的电荷受到的静电力F跟它的电荷量q 的比值,叫做该点的电场强度,简称场强。
3.定义式:
E=
F—静电力
q—电量
E--电场强度
1.物理意义:
描述电场的强弱和方向的物理量
该式是借助于点电荷电场推出,但可适用于任意电场。
二、电场强度
4.单位:牛/库 (N/C)
+Q
+q
A
FA
EA
+Q
-q
A
FA
EA

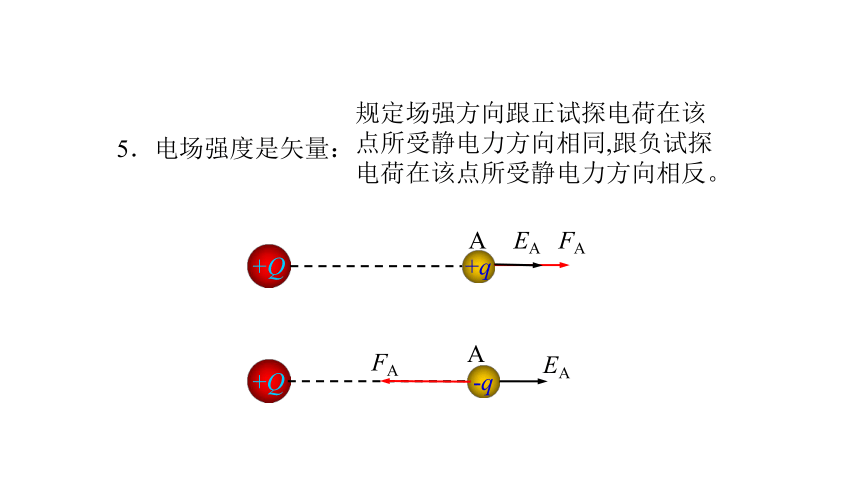

5.电场强度是矢量:
规定场强方向跟正试探电荷在该点所受静电力方向相同,跟负试探电荷在该点所受静电力方向相反。
-Q
+q
A
FA
EA
-Q
-q
A
FA
EA
三、点电荷的电场
1、决定式:
Q :场源电荷
r : 电场中点到Q的距离
只适用于真空中点电荷
2、方向:
正电荷
发散
负电荷
收敛
+
-
四、电场强度的叠加
电场强度的叠加:电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和。
P点的电场强度,等于+Q1在该点产生的电场强度E1与-Q2在该点产生的电场强度E2的矢量和。
如果场源电荷不只是一个点电荷,那么电场强度又是多少呢?
一个半径为R的均匀带电球体(或球壳)在外部产生的电场,与一个位于球心的、电荷量相等的点电荷产生的电场相同,球外各点的电场强度:
r》R,Q是整个球体所带的电荷量
定义式
决定式
任何电场
真空中点电荷电场
大小与q的正负、大
小以及有无均无关
由场源电荷Q及该点
到Q的距离r决定
五、电场线
电场线:
电场线是画在电场中的一条条有方向的曲线,曲线上每点的切线方向表示该点的电场强度方向。
我们可以用什么方法来形象地描述电场呢?
等量异种电荷的电场线
等量同种电荷的电场线
演示实验
模拟电场线
用锯木屑观察电场线
用其它方法观察电场线
1.电场线总是从正电荷或无限远出发,终止于无限远或负电荷;
2.电场线在电场中不相交;
3.在同一幅图中,电场强度较大的地方电场线较密,电场强度较小的地方电场线较疏,可以用电场线的疏密程度来表示电场强度的相对大小。
电场线是电场中实际存在的线吗?
电场线的特点:
六、匀强电场
电场中各点电场强度的大小相等、方向相同,这种电场叫做匀强电场。
电场
客观存在、特殊物质
电场强度
特例
电场的叠加
矢量运算
基本知识点
电场线
不是实际存在的线,只是用来形象地描述电场
匀强电场
电场强度的大小相等,方向相同
谢谢大家
