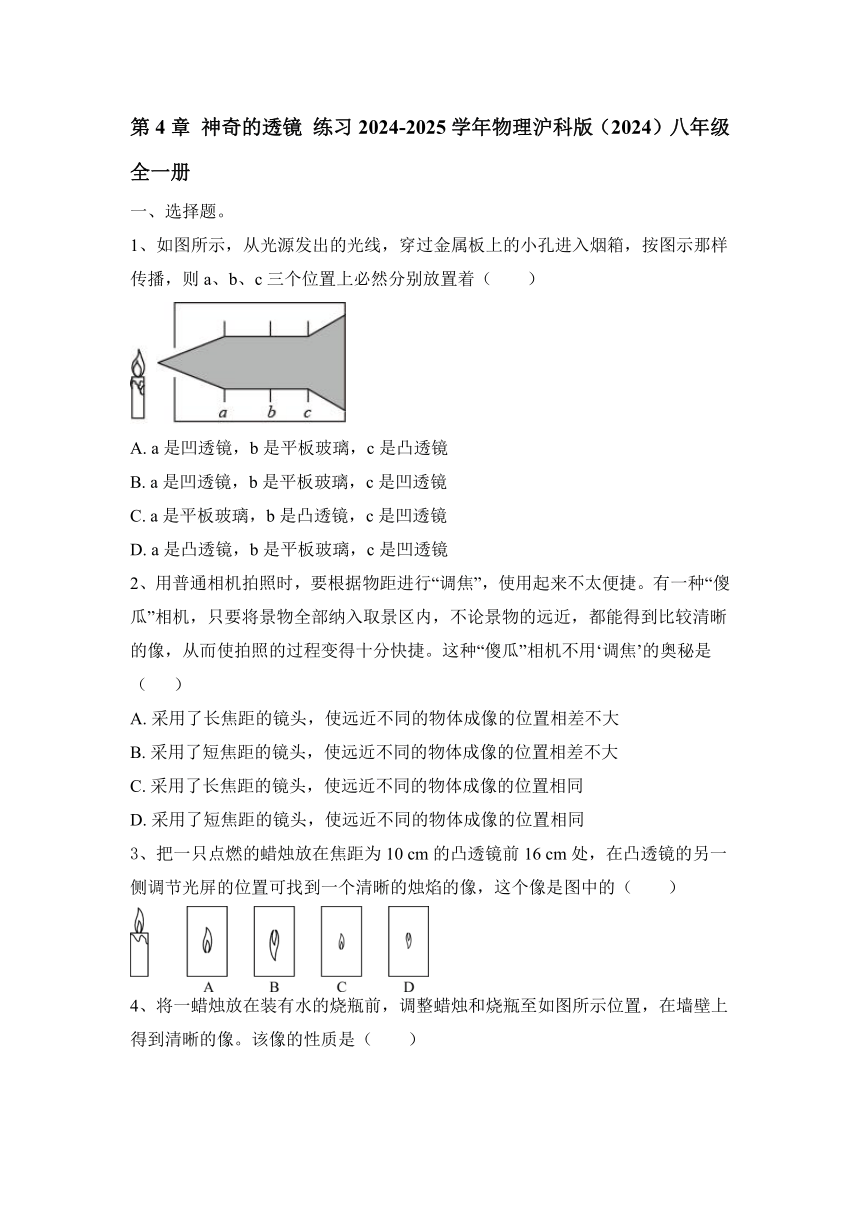

第4章 神奇的透镜 练习2024-2025学年物理沪科版(2024)八年级全一册
一、选择题。
1、如图所示,从光源发出的光线,穿过金属板上的小孔进入烟箱,按图示那样传播,则a、b、c三个位置上必然分别放置着( )
A. a是凹透镜,b是平板玻璃,c是凸透镜
B. a是凹透镜,b是平板玻璃,c是凹透镜
C. a是平板玻璃,b是凸透镜,c是凹透镜
D. a是凸透镜,b是平板玻璃,c是凹透镜
2、用普通相机拍照时,要根据物距进行“调焦”,使用起来不太便捷。有一种“傻瓜”相机,只要将景物全部纳入取景区内,不论景物的远近,都能得到比较清晰的像,从而使拍照的过程变得十分快捷。这种“傻瓜”相机不用‘调焦’的奥秘是( )
A. 采用了长焦距的镜头,使远近不同的物体成像的位置相差不大
B. 采用了短焦距的镜头,使远近不同的物体成像的位置相差不大
C. 采用了长焦距的镜头,使远近不同的物体成像的位置相同
D. 采用了短焦距的镜头,使远近不同的物体成像的位置相同
3、把一只点燃的蜡烛放在焦距为10 cm的凸透镜前16 cm处,在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像,这个像是图中的( )

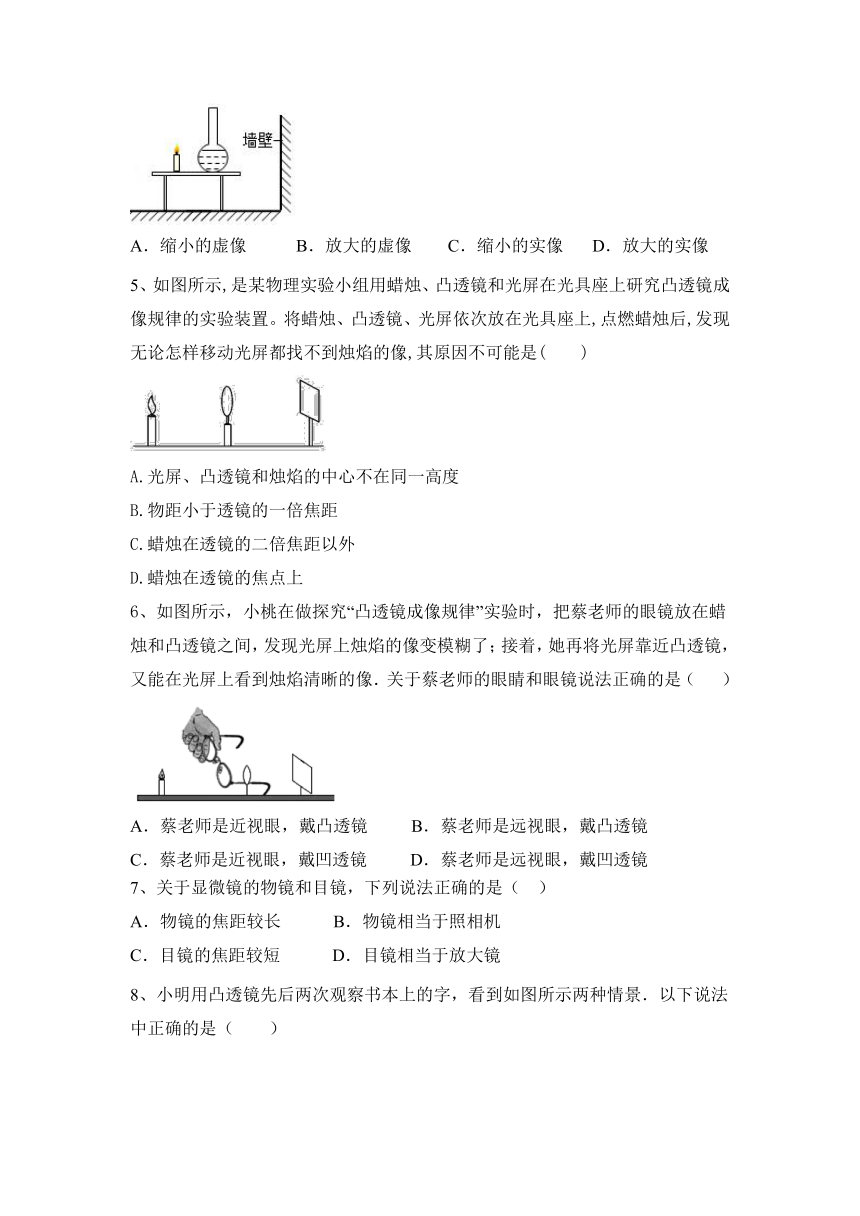

4、将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像。该像的性质是( )
A.缩小的虚像 B.放大的虚像 C.缩小的实像 D.放大的实像
5、如图所示,是某物理实验小组用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置。将蜡烛、凸透镜、光屏依次放在光具座上,点燃蜡烛后,发现无论怎样移动光屏都找不到烛焰的像,其原因不可能是( )
A.光屏、凸透镜和烛焰的中心不在同一高度
B.物距小于透镜的一倍焦距
C.蜡烛在透镜的二倍焦距以外
D.蜡烛在透镜的焦点上
6、如图所示,小桃在做探究“凸透镜成像规律”实验时,把蔡老师的眼镜放在蜡烛和凸透镜之间,发现光屏上烛焰的像变模糊了;接着,她再将光屏靠近凸透镜,又能在光屏上看到烛焰清晰的像.关于蔡老师的眼睛和眼镜说法正确的是( )
A.蔡老师是近视眼,戴凸透镜 B.蔡老师是远视眼,戴凸透镜
C.蔡老师是近视眼,戴凹透镜 D.蔡老师是远视眼,戴凹透镜
7、关于显微镜的物镜和目镜,下列说法正确的是( )
A.物镜的焦距较长 B.物镜相当于照相机
C.目镜的焦距较短 D.目镜相当于放大镜

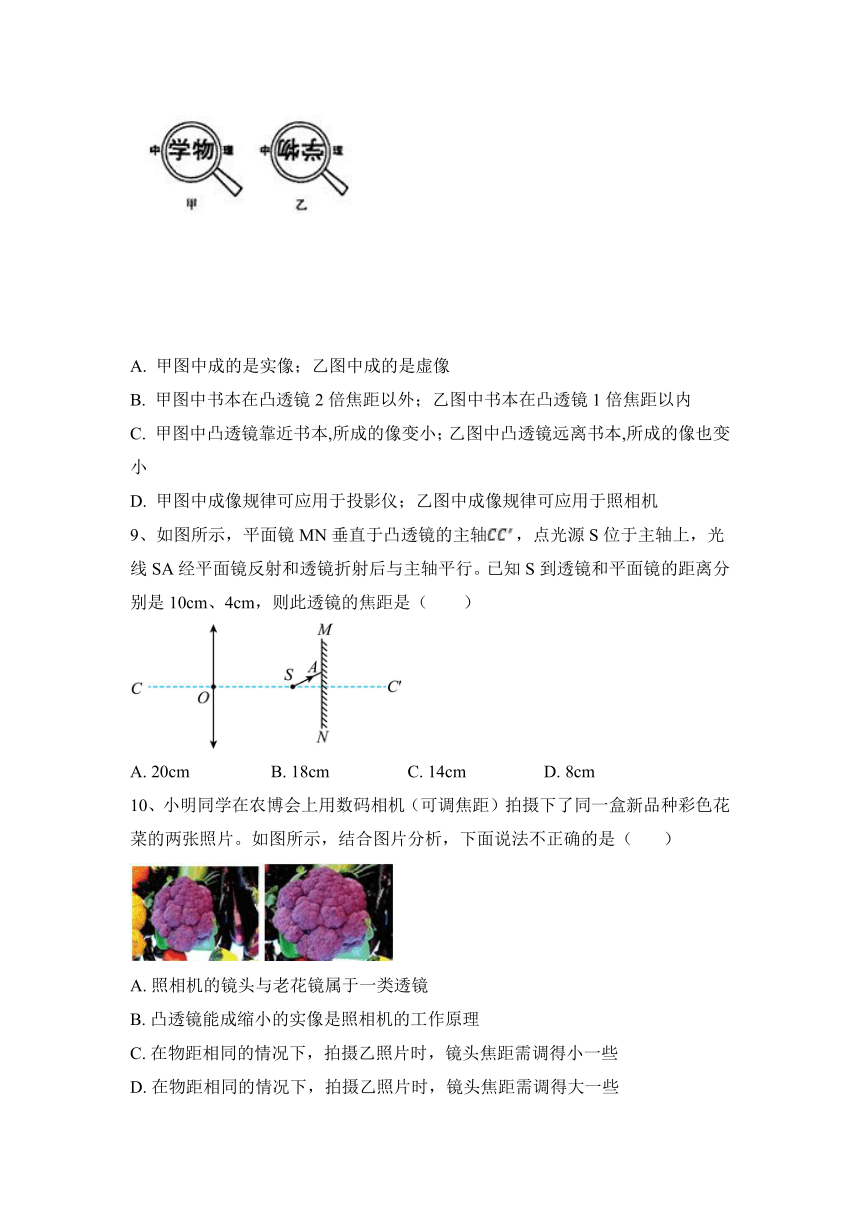

8、小明用凸透镜先后两次观察书本上的字,看到如图所示两种情景.以下说法中正确的是( )
A. 甲图中成的是实像;乙图中成的是虚像
B. 甲图中书本在凸透镜2倍焦距以外;乙图中书本在凸透镜1倍焦距以内
C. 甲图中凸透镜靠近书本,所成的像变小;乙图中凸透镜远离书本,所成的像也变小
D. 甲图中成像规律可应用于投影仪;乙图中成像规律可应用于照相机
9、如图所示,平面镜MN垂直于凸透镜的主轴,点光源S位于主轴上,光线SA经平面镜反射和透镜折射后与主轴平行。已知S到透镜和平面镜的距离分别是10cm、4cm,则此透镜的焦距是( )
A. 20cm B. 18cm C. 14cm D. 8cm
10、小明同学在农博会上用数码相机(可调焦距)拍摄下了同一盒新品种彩色花菜的两张照片。如图所示,结合图片分析,下面说法不正确的是( )
A. 照相机的镜头与老花镜属于一类透镜
B. 凸透镜能成缩小的实像是照相机的工作原理
C. 在物距相同的情况下,拍摄乙照片时,镜头焦距需调得小一些
D. 在物距相同的情况下,拍摄乙照片时,镜头焦距需调得大一些

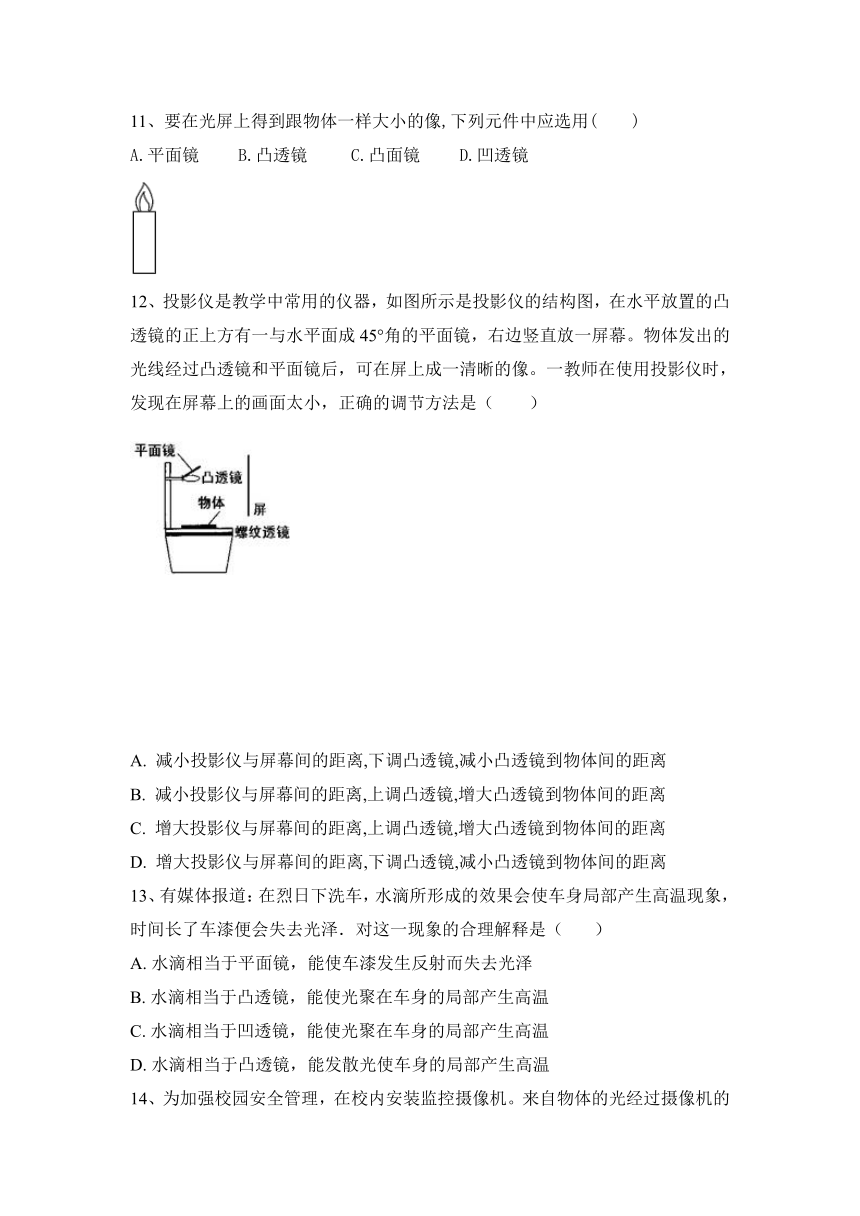

11、要在光屏上得到跟物体一样大小的像,下列元件中应选用( )
A.平面镜 B.凸透镜 C.凸面镜 D.凹透镜
12、投影仪是教学中常用的仪器,如图所示是投影仪的结构图,在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜,右边竖直放一屏幕。物体发出的光线经过凸透镜和平面镜后,可在屏上成一清晰的像。一教师在使用投影仪时,发现在屏幕上的画面太小,正确的调节方法是( )
A. 减小投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
B. 减小投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
C. 增大投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
D. 增大投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
13、有媒体报道:在烈日下洗车,水滴所形成的效果会使车身局部产生高温现象,时间长了车漆便会失去光泽.对这一现象的合理解释是( )
A. 水滴相当于平面镜,能使车漆发生反射而失去光泽
B. 水滴相当于凸透镜,能使光聚在车身的局部产生高温
C. 水滴相当于凹透镜,能使光聚在车身的局部产生高温
D. 水滴相当于凸透镜,能发散光使车身的局部产生高温

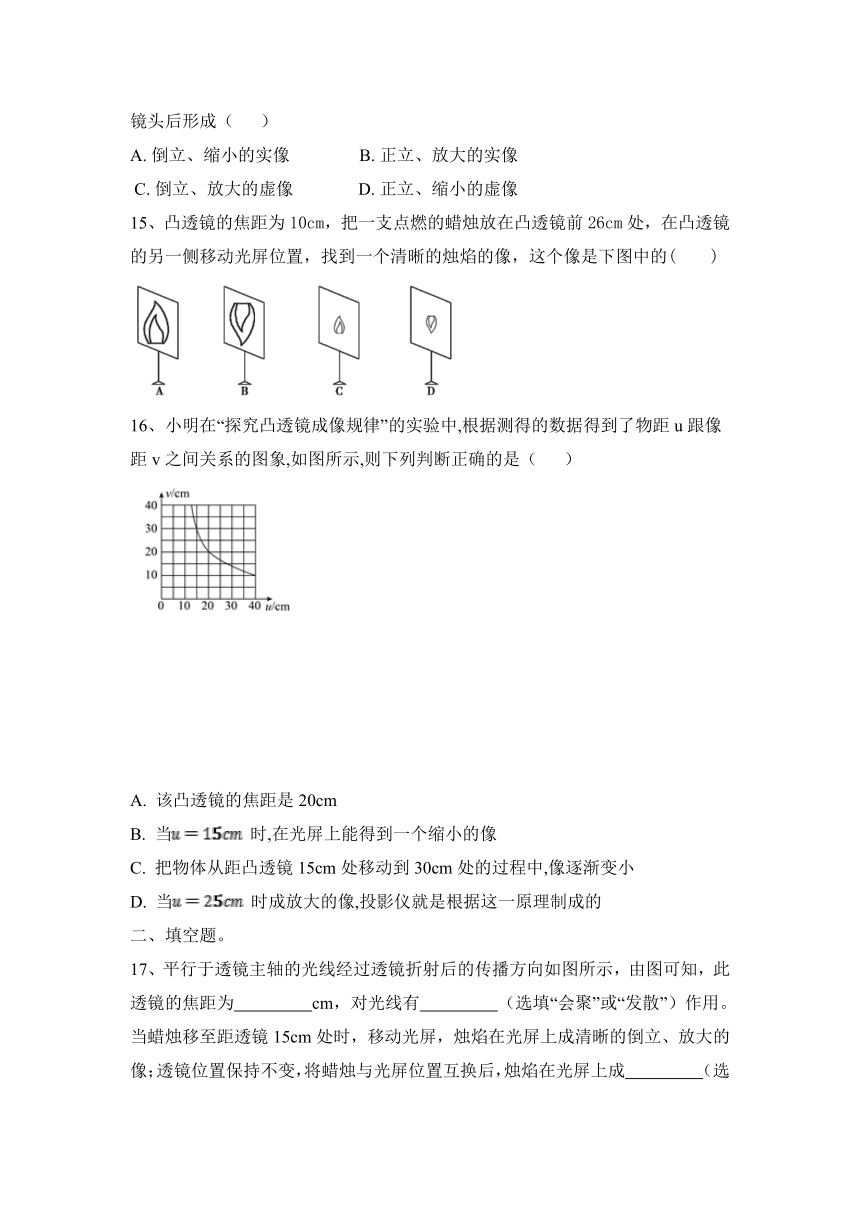

14、为加强校园安全管理,在校内安装监控摄像机。来自物体的光经过摄像机的镜头后形成( )
A. 倒立、缩小的实像 B. 正立、放大的实像
C. 倒立、放大的虚像 D. 正立、缩小的虚像
15、凸透镜的焦距为10cm,把一支点燃的蜡烛放在凸透镜前26cm处,在凸透镜的另一侧移动光屏位置,找到一个清晰的烛焰的像,这个像是下图中的( )
16、小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了物距u跟像距v之间关系的图象,如图所示,则下列判断正确的是( )
A. 该凸透镜的焦距是20cm
B. 当时,在光屏上能得到一个缩小的像
C. 把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
D. 当时成放大的像,投影仪就是根据这一原理制成的
二、填空题。
17、平行于透镜主轴的光线经过透镜折射后的传播方向如图所示,由图可知,此透镜的焦距为 cm,对光线有 (选填“会聚”或“发散”)作用。当蜡烛移至距透镜15cm处时,移动光屏,烛焰在光屏上成清晰的倒立、放大的像;透镜位置保持不变,将蜡烛与光屏位置互换后,烛焰在光屏上成 (选填“正立”或“倒立”)、 (选填“放大”或“缩小”)的像。
18、如图所示,一束光经过一个透镜后会聚于主光轴上的点A,取掉透镜后,光会聚于B点,则该透镜起到________作用(填“会聚”或“发散”),是________透镜。
19、如图甲所示是现代城市很多路口安装的监控摄像头,它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个_______透镜,它的工作原理与________(选填“照相机”“投影仪”或“放大镜”)相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片,由图可以看出汽车是逐渐__________(选填“靠近”或“远离”)摄像头。
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得图甲中的透镜焦距为10 cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距。
(1)测得焦距小于10 cm的是图__ __,模拟近视眼的是图__ __。
(2)在同一位置,用甲、乙、丙三个透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中相距最大的是图__ __。
(3)目前很多近视眼患者戴隐形眼镜来矫正视力.隐形眼镜是一种直接贴在眼角膜表面的超薄镜片,可随着眼球运动,其中心厚度只有0.05 mm,则此镜片的边缘厚度__ __(填“小于”“等于”或“大于”)0.05 mm,此镜片对光有__ __(填“会聚”或“发散”)作用。
21、望远镜视角:物体的两端到人眼处所夹的角叫__ __.物体越__ __,物体与人眼的距离越__ __,其视角就越大.
22、某小组利用如图所示装置,做“探究凸透镜成像规律”实验:在探究某种成像特点时,由于蜡烛燃烧变短,像呈现在光屏的上方边缘处,如图乙所示。此时应将凸透镜向 ___________移动,小明如此操作,光屏上刚好呈现出蜡烛清晰的像,则凸透镜的焦距为 ___________cm。
23、二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了________(填“反”或“折”)射;用手机扫描二维码时,手机的镜头相当于_________镜,二维码图案通过手机镜头成______(填“实”或“虚”)像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。
三、作图题。
24、请在图中完成光路图。
四、简答题。
25、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗?请说明原因。
五、实验题。
26、在“探究凸透镜成像和平面镜成像规律”的实验中:
(1)如图甲所示,让一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑。由图可知,凸透镜对光具有______作用,该凸透镜的焦距是______cm。
(2)调整乙图中光具座上蜡烛的烛焰、凸透镜、光屏三者______。
(3)移动蜡烛至光屏上呈现烛焰清晰像,如图乙所示,请描述像的性质应是______像,生活中的______(选填“照相机”“投影仪”或“放大镜”)利用了这样的成像原理。
(4)如图乙,保持蜡烛和凸透镜的位置不变,将凸透镜换成焦距稍大一些的凸透镜,则需要将光屏向______(选填“左”或“右”)移动,直到光屏上呈现清晰的像。
(5)现用合适的玻璃板替换凸透镜来探究平面镜成像规律,如图乙蜡烛位置不变,发现无论怎样移动光屏,用眼直接看光屏上都没有像,原因是______ ,
另取一支相同的蜡烛是为了便于比较像与物的______关系;如图乙应将另取的蜡______ 。烛放在光具座的______cm刻度线处与像进行比较。
第4章 神奇的透镜 练习2024-2025学年物理沪科版(2024)八年级全一册
一、选择题。
1、D
2、B
3、B
4、D
5、C
6、B
7、D
8、C
9、B
10、C
11、B
12、D
13、B
14、A
15、D
16、C
二、填空题。
17、平行于透镜主轴的光线经过透镜折射后的传播方向如图所示,由图可知,此透镜的焦距为 cm,对光线有 (选填“会聚”或“发散”)作用。当蜡烛移至距透镜15cm处时,移动光屏,烛焰在光屏上成清晰的倒立、放大的像;透镜位置保持不变,将蜡烛与光屏位置互换后,烛焰在光屏上成 (选填“正立”或“倒立”)、 (选填“放大”或“缩小”)的像。
【答案】10;会聚;倒立;缩小
18、如图所示,一束光经过一个透镜后会聚于主光轴上的点A,取掉透镜后,光会聚于B点,则该透镜起到________作用(填“会聚”或“发散”),是________透镜。
【答案】发散;凹
19、如图甲所示是现代城市很多路口安装的监控摄像头,它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个_______透镜,它的工作原理与________(选填“照相机”“投影仪”或“放大镜”)相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片,由图可以看出汽车是逐渐__________(选填“靠近”或“远离”)摄像头。
【答案】凸 照相机 远离
20、小明用薄膜充水后制成水透镜模拟眼球中的晶状体,来比较正常眼、近视眼和远视眼的焦距大小。实验中测得图甲中的透镜焦距为10 cm,再将甲分别挤压成乙图、丙图的形状,并分别测量焦距。
(1)测得焦距小于10 cm的是图__ __,模拟近视眼的是图__ __。
(2)在同一位置,用甲、乙、丙三个透镜分别对着远处的某一物体,移动光屏得到清晰的像,其中相距最大的是图__ __。
(3)目前很多近视眼患者戴隐形眼镜来矫正视力.隐形眼镜是一种直接贴在眼角膜表面的超薄镜片,可随着眼球运动,其中心厚度只有0.05 mm,则此镜片的边缘厚度__ __(填“小于”“等于”或“大于”)0.05 mm,此镜片对光有__ __(填“会聚”或“发散”)作用。
【答案】(1)乙 乙 (2)丙 (3)大于 发散
21、望远镜视角:物体的两端到人眼处所夹的角叫__ __.物体越__ __,物体与人眼的距离越__ __,其视角就越大.
【答案】视角 大 小
22、某小组利用如图所示装置,做“探究凸透镜成像规律”实验:在探究某种成像特点时,由于蜡烛燃烧变短,像呈现在光屏的上方边缘处,如图乙所示。此时应将凸透镜向 ___________移动,小明如此操作,光屏上刚好呈现出蜡烛清晰的像,则凸透镜的焦距为 ___________cm。
【答案】下 10.0
23、二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了________(填“反”或“折”)射;用手机扫描二维码时,手机的镜头相当于_________镜,二维码图案通过手机镜头成______(填“实”或“虚”)像。交通上的监控摄像头拍摄车辆和行人离镜头的距离应该满足的条件是___________。
【答案】反 凸透 实 大于镜头(凸透镜)的二倍焦距
三、作图题。
24、请在图中完成光路图。
【答案】如图所示:
四、简答题。
25、从显微镜中观察到的植物的表皮细胞是属于光的折射现象吗?请说明原因。
【答案】从显微镜中观察植物的表皮细胞,属于光的折射现象;
原因是:显微镜是2个凸透镜组成的,光线从空气进入透镜时发生折射,先成放大实像,再成放大虚像。
五、实验题。
26、在“探究凸透镜成像和平面镜成像规律”的实验中:
(1)如图甲所示,让一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑。由图可知,凸透镜对光具有______作用,该凸透镜的焦距是______cm。
(2)调整乙图中光具座上蜡烛的烛焰、凸透镜、光屏三者______。
(3)移动蜡烛至光屏上呈现烛焰清晰像,如图乙所示,请描述像的性质应是______像,生活中的______(选填“照相机”“投影仪”或“放大镜”)利用了这样的成像原理。
(4)如图乙,保持蜡烛和凸透镜的位置不变,将凸透镜换成焦距稍大一些的凸透镜,则需要将光屏向______(选填“左”或“右”)移动,直到光屏上呈现清晰的像。
(5)现用合适的玻璃板替换凸透镜来探究平面镜成像规律,如图乙蜡烛位置不变,发现无论怎样移动光屏,用眼直接看光屏上都没有像,原因是______ ,
另取一支相同的蜡烛是为了便于比较像与物的______关系;如图乙应将另取的蜡______ 。烛放在光具座的______cm刻度线处与像进行比较。
【答案】(1)会聚 11.0 (2)在同一高度上
(3)倒立缩小实 照相机 (4)右
(5)平面像成的是虚像,不能呈现在光屏上 大小 80.0
