14.2 热 机
第十四章 内能的利用

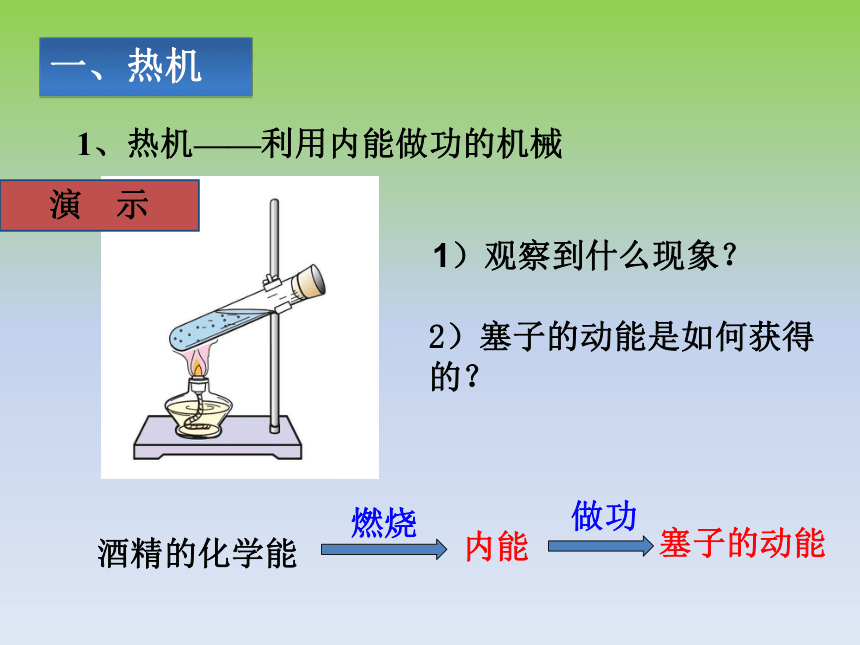

1、热机——利用内能做功的机械
1）观察到什么现象？
一、热机　
演　示
2）塞子的动能是如何获得的？
酒精的化学能
内能
塞子的动能
燃烧
做功

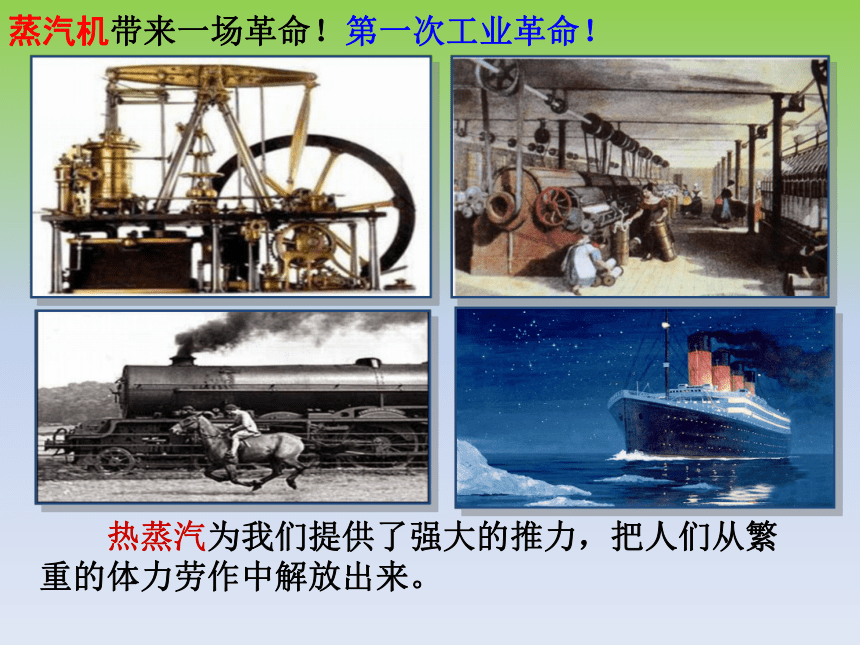

　　热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命！第一次工业革命！

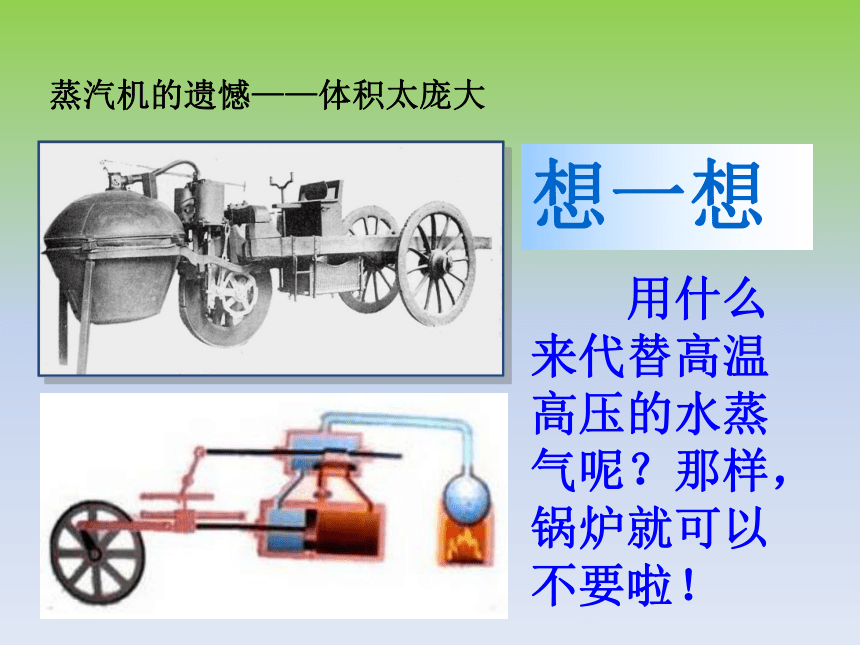

蒸汽机的遗憾——体积太庞大
　　用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想
燃气
废气

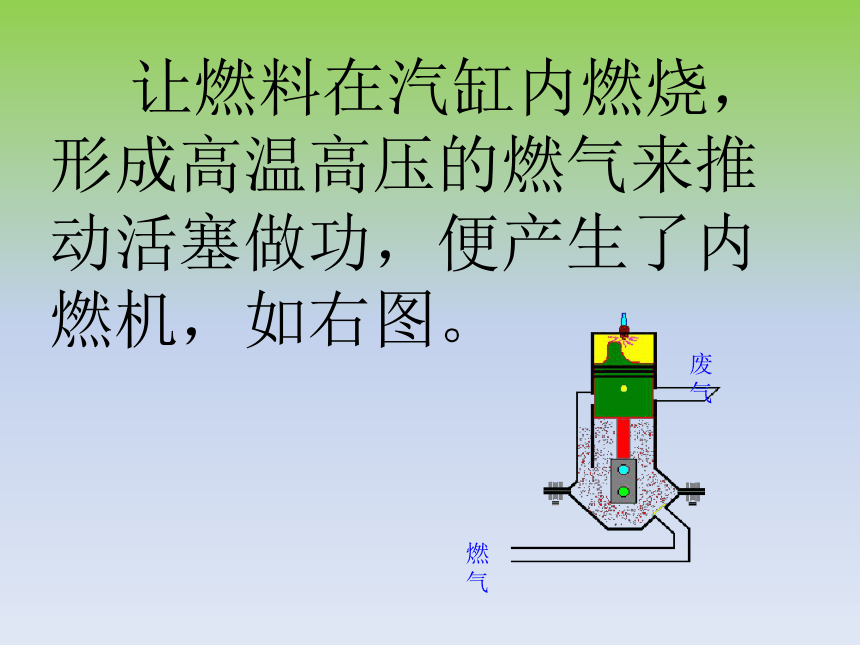

让燃料在汽缸内燃烧，形成高温高压的燃气来推动活塞做功，便产生了内燃机，如右图。

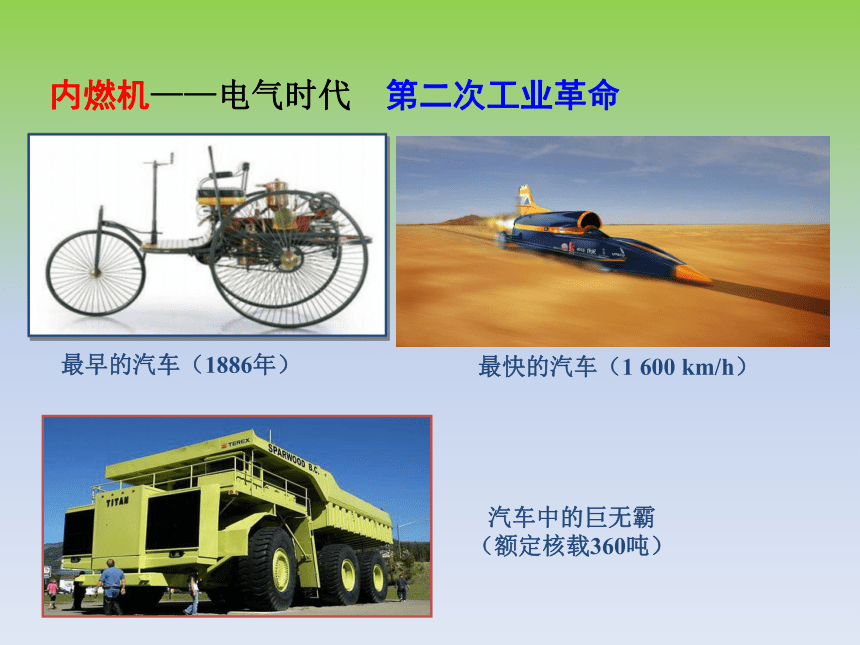

最早的汽车（1886年）
汽车中的巨无霸
（额定核载360吨）
内燃机——电气时代　第二次工业革命
最快的汽车（1 600 km/h）
　　利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
蒸汽机车
蒸汽机车
喷气发动机
火箭发动机
火电站的汽轮机
2．热机的种类
　　
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
内燃机的分类分为汽油机和柴油机两大类
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴
二、汽油机　
1．构造
汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
一个工作循环
　　1．在四个冲程中，哪些冲程发生了能量的转化？
　　2．哪个冲程使汽车获得动力？
　　3．哪个冲程排出了汽车的尾气？
想想议议
喷油嘴
三、柴油机　
比较 汽油机 柴油机
不
同
点 燃烧材料 汽油
构造 顶部有一个火花塞
吸气冲程 吸入汽油与空气的混合物
功率 小
特点
应用 轻巧、振动小、
噪声小
小型汽车、摩托车、
相
同
点
柴油
顶部有一个喷油嘴
吸入空气
大
笨重、振动大、噪声大
载重汽车、拖拉机、坦克、轮船
都是内燃机。一个工作循环都是四个冲程。一个工作循环活塞往复运动2次，曲轴转动2周，历经4个冲程，做功1次
热机是利用内能做功的机器
内燃机分为汽油机和柴油机两大类
汽油机和柴油机的异同
课堂小结
　　1．内燃机压缩冲程中 能转化为 ；
在做功冲程中 能转化为 能。
机械
内能
机械
内
练一练
　　2．汽油机在压缩冲程中工作物质被压缩，汽缸中的（ ）
　 　A．压强增大，温度降低
　　 B．压强减小，温度升高
　　 C．压强增大，温度升高
　　 D．压强减小，温度降低
C
练一练
