第3章：光的折射 透镜 练习题（含答案）2024--2025学年物理苏科版八年级上册

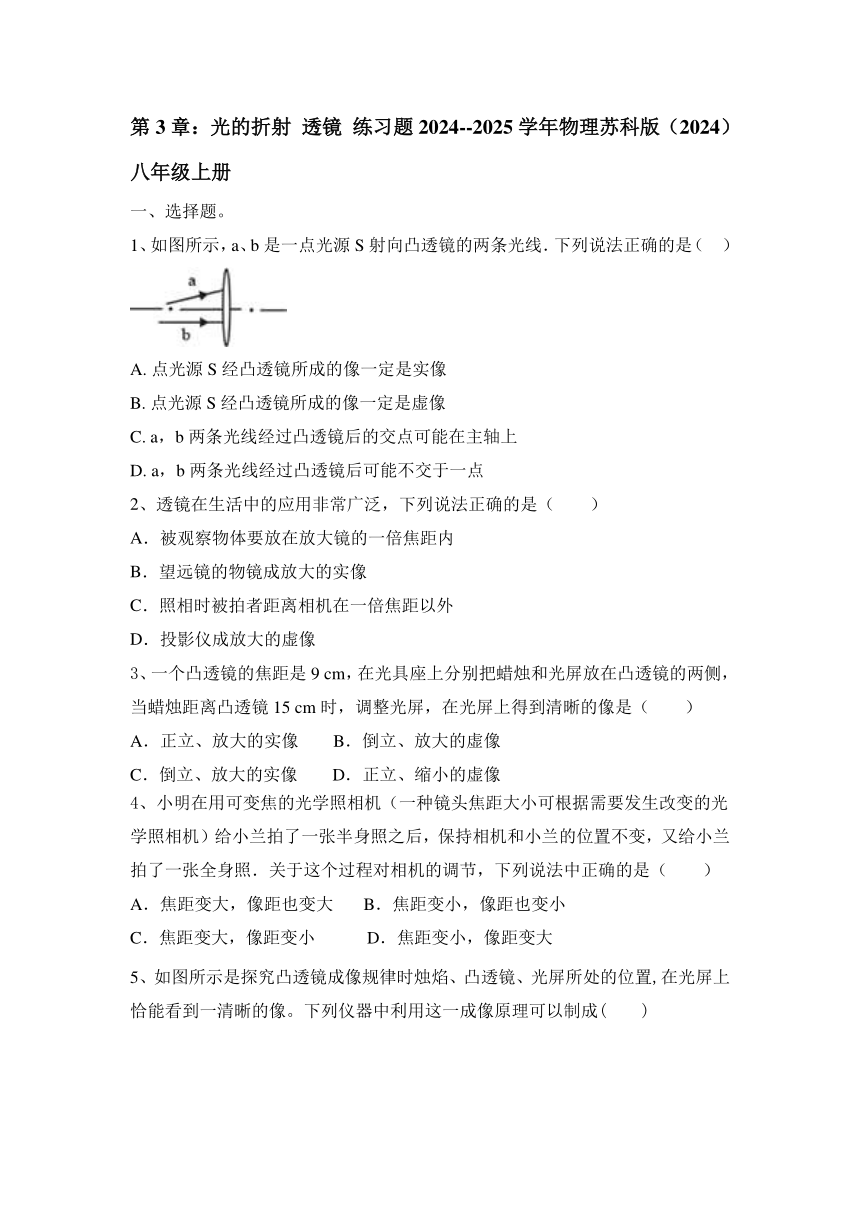

第3章：光的折射 透镜 练习题2024--2025学年物理苏科版（2024）八年级上册
一、选择题。
1、如图所示，a、b是一点光源S射向凸透镜的两条光线．下列说法正确的是（ ）
A. 点光源S经凸透镜所成的像一定是实像
B. 点光源S经凸透镜所成的像一定是虚像
C. a，b两条光线经过凸透镜后的交点可能在主轴上
D. a，b两条光线经过凸透镜后可能不交于一点
2、透镜在生活中的应用非常广泛，下列说法正确的是（　　）
A．被观察物体要放在放大镜的一倍焦距内
B．望远镜的物镜成放大的实像
C．照相时被拍者距离相机在一倍焦距以外
D．投影仪成放大的虚像
3、一个凸透镜的焦距是9 cm，在光具座上分别把蜡烛和光屏放在凸透镜的两侧，当蜡烛距离凸透镜15 cm时，调整光屏，在光屏上得到清晰的像是（ ）
A．正立、放大的实像 B．倒立、放大的虚像
C．倒立、放大的实像 D．正立、缩小的虚像
4、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照．关于这个过程对相机的调节，下列说法中正确的是（　　）
A．焦距变大，像距也变大 B．焦距变小，像距也变小
C．焦距变大，像距变小 D．焦距变小，像距变大
5、如图所示是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置,在光屏上恰能看到一清晰的像。下列仪器中利用这一成像原理可以制成(　　)
A.照相机 B.放大镜 C.潜望镜 D.投影仪
6、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是（ ）
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
7、如图所示，把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清的小物体，再拿一个放大镜位于水滴的上方，慢慢调节放大镜与水滴之间的距离，直到看清玻璃板下的小物体。关于水滴和放大镜的作用，下列说法中正确的是（　　）
A．水滴的功能与投影仪镜头功能相同
B．水滴的功能与照相机镜头功能相同
C．放大镜的功能与投影仪镜头功能相同
D．放大镜的功能与照相机镜头功能相同
8、将蜡烛放在离凸透镜30cm的地方，在离物体45cm的光屏上可以得到烛焰的清晰的像，则（　　）
A. 凸透镜的焦距是90cm,像是放大的
B. 凸透镜的焦距是18cm,像是放大的
C. 凸透镜的焦距是10cm,像是放大的
D. 凸透镜的焦距是10cm,像是缩小的
9、学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm。小王分别设计了如图所示的四种光路，能够达到目的是（　　）
A. B.
C. D.
10、小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景。以下说法中错误的是（　　）
A．甲乙两图成像都是因为光的折射
B．甲图中成的是虚像，乙图中成的是实像
C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大
D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪
11、如图所示,小红同学在做“探究凸透镜成像规律”实验时,烛焰在图示位置时能在光屏上成清晰的像,下列说法正确的是(　　)
A.所成的像是虚像
B.所成的像是倒立、缩小的
C.投影仪就是利用这一成像原理制成的
D.要使光屏上烛焰的像变大,可将光屏靠近凸透镜
12、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（　　）
A． B．
C． D．
13、让凸透镜正对着太阳光，拿一张白纸在它的另一侧从透镜处缓慢远离透镜，如图，这时在白纸上可看到的现象是（ ）
A. 白纸上有缩小的光斑（小亮点），光斑大小不变
B. 白纸上的光斑先变大，再变小
C. 白纸上的光斑先变小，再变大
D. 以上说法都不正确
14、很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面。关于行车记录仪，下列说法正确的是（　　）
A．在拍摄录像时，物体在透镜两倍焦距外
B．行车记录仪的摄像头中用的是凹透镜
C．人肉眼是可以观察到红外线的
D．在拍摄录像时，物体在透镜一倍焦距内
15、在“探究凸透镜成像规律”的实验中,小明将烛焰放在凸透镜前某一位置时,恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像,下列说法正确的是(　　)
A.该凸透镜的焦距是20cm
B.此时的物距大于20cm
C.当物距是30cm时,光屏上呈现倒立缩小的像
D.当凸透镜的一部分被遮住时,光屏上不能呈现完整的像
16、一束光通过透镜的光路如图所示，其中正确的是（ ）
A． B． C． D．
二、填空题。
17、如图所示的四块玻璃制成的透镜中，属于凹透镜的是　 ；对透过的光线有会聚作用的透镜是　 (写字母)；如图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是　 　cm .
18、人脸识別门禁一体机是通过摄像机镜头来捕捉人脸信息。该摄像机镜头相当于________透镜，所成的是________（选填“放大”、“缩小¨或“等大”）的实像。
19、如图所示是安装在汽车上的“倒车防撞可视雷达”，安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成___________的实像，这个像通过电子装置加工、调整并传递到显示屏上，司机据此可以准确地了解车后的情况．如果看到显示屏中的障碍物的像变大，则障碍物离车尾的距离变___________．
20、如图所示是人眼球的成像原理图，晶状体相当于一个凸透镜，视网膜相当于光屏，当物体在很远的地方时，物体成像在视网膜上。当物体靠近人眼时，若晶状体的焦距不变，则它的像将会落在视网膜________(选填“前”“上”或“后”)而导致看不清物体，但实际上，人眼在由远到近地观察物体时，晶状体的焦距会________(选填“变大”“不变”或“变小”)，所以人们还是能清晰地观察到物体。下列哪种光学仪器的成像原理与人眼球成像原理一样？ ________。(选填序号)
①照相机　②放大镜　③投影仪　④潜望镜
21、人眼看同一个物体，会出现“近大远小”的现象，这和物体与人的眼睛所成视角的大小有关，如图所示．同一个物体离人眼越远时，视角越__ __．当人离不同大小的物体一样远时，视角也会不同，物体越大，则视角越__ __。(填“大”或“小”)
22、学校“护眼小分队”自制了一个水凸透镜，来展示近视眼、远视眼的成因及矫正方法，水凸透镜的厚薄可通过注射器注入透镜的水量来调节。实验器材如图中位置时，光屏上得到烛焰清晰的像；接着他推动活塞使水凸透镜变厚，发现光屏上的像变模糊，将蜡烛适当靠近透镜，像又变清晰；若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当位置安装一个合适的______（选填“凹”或“凸”）透镜。此过程模拟的是______ （选填“近视眼”或“远视眼”）的成因及矫正方法。
23、在“探究凸透镜成像的规律”实验中，为了便于观察实验现象，实验的环境应该　 　（选填“较亮”或“较暗”）为好；实验过程中，蜡烛烧短后，光屏上烛焰的像将向　 　移动。
三、作图题。
24、如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
四、实验题。
25、三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。
（1）经过两次折射后，红光均向三棱镜的______（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；
（3）利用三棱镜还可以进行的探究实验是______ 。
26、我校小明在光具座上，用蜡烛、凸透镜和光屏“探究凸透镜成像的规律”，用所学物理知识完成下面各题：
（1）实验前，小明将所用凸透镜正对太阳，调整凸透镜的位置，当在地面上得到一个最小最亮的光斑时，测得该光斑到镜面中心的距离为10cm。此操作是测量凸透镜的________ 。
（2）实验时，把凸透镜放在光具座刻度50cm处，蜡烛放在刻度20cm处，如图所示。通过移动光屏，在光屏上得到清晰的倒立________ （放大/缩小/等大）的实像。
（3）若保持凸透镜位置不变，把蜡烛放在光具座刻度45cm处，凸透镜成像的特点是________ （从像的大小、倒正和虚实三个方面填写）。
（4）如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与________ （照相机/投影仪/放大镜）相似。如图乙和丙是一位行人横穿马路时差点与一辆汽车相撞，被先后拍下的两张照片，由图可以看出监控摄像头两侧安装了照明灯，它是为了照亮________ （摄像头/汽车）。少数司机将光碟反向贴在汽车牌照上，利用光碟的________ 干扰摄像头的监控，这是违法行为。
第3章：光的折射 透镜 练习题2024--2025学年物理苏科版（2024）八年级上册
一、选择题。
1、如图所示，a、b是一点光源S射向凸透镜的两条光线．下列说法正确的是（ ）
A. 点光源S经凸透镜所成的像一定是实像
B. 点光源S经凸透镜所成的像一定是虚像
C. a，b两条光线经过凸透镜后的交点可能在主轴上
D. a，b两条光线经过凸透镜后可能不交于一点
【答案】D
2、透镜在生活中的应用非常广泛，下列说法正确的是（　　）
A．被观察物体要放在放大镜的一倍焦距内
B．望远镜的物镜成放大的实像
C．照相时被拍者距离相机在一倍焦距以外
D．投影仪成放大的虚像
【答案】A
3、一个凸透镜的焦距是9 cm，在光具座上分别把蜡烛和光屏放在凸透镜的两侧，当蜡烛距离凸透镜15 cm时，调整光屏，在光屏上得到清晰的像是（ ）
A．正立、放大的实像 B．倒立、放大的虚像
C．倒立、放大的实像 D．正立、缩小的虚像
【答案】C
4、小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照．关于这个过程对相机的调节，下列说法中正确的是（　　）
A．焦距变大，像距也变大 B．焦距变小，像距也变小
C．焦距变大，像距变小 D．焦距变小，像距变大
【答案】B
5、如图所示是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置,在光屏上恰能看到一清晰的像。下列仪器中利用这一成像原理可以制成(　　)
A.照相机 B.放大镜 C.潜望镜 D.投影仪
【答案】D　
6、常见的视力缺陷有近视和远视。如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型及矫正视力应该配戴的透镜种类是（ ）
A．远视眼，凸透镜　　　B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
【答案】D
7、如图所示，把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清的小物体，再拿一个放大镜位于水滴的上方，慢慢调节放大镜与水滴之间的距离，直到看清玻璃板下的小物体。关于水滴和放大镜的作用，下列说法中正确的是（　　）
A．水滴的功能与投影仪镜头功能相同
B．水滴的功能与照相机镜头功能相同
C．放大镜的功能与投影仪镜头功能相同
D．放大镜的功能与照相机镜头功能相同
【答案】A
8、将蜡烛放在离凸透镜30cm的地方，在离物体45cm的光屏上可以得到烛焰的清晰的像，则（　　）
A. 凸透镜的焦距是90cm,像是放大的
B. 凸透镜的焦距是18cm,像是放大的
C. 凸透镜的焦距是10cm,像是放大的
D. 凸透镜的焦距是10cm,像是缩小的
【答案】D
9、学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2cm。小王分别设计了如图所示的四种光路，能够达到目的是（　　）
A. B.
C. D.
【答案】A
10、小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景。以下说法中错误的是（　　）
A．甲乙两图成像都是因为光的折射
B．甲图中成的是虚像，乙图中成的是实像
C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大
D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪
【答案】C
11、如图所示,小红同学在做“探究凸透镜成像规律”实验时,烛焰在图示位置时能在光屏上成清晰的像,下列说法正确的是(　　)
A.所成的像是虚像
B.所成的像是倒立、缩小的
C.投影仪就是利用这一成像原理制成的
D.要使光屏上烛焰的像变大,可将光屏靠近凸透镜
【答案】B　
12、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（　　）
A． B．
C． D．
【答案】B
13、让凸透镜正对着太阳光，拿一张白纸在它的另一侧从透镜处缓慢远离透镜，如图，这时在白纸上可看到的现象是（ ）
A. 白纸上有缩小的光斑（小亮点），光斑大小不变
B. 白纸上的光斑先变大，再变小
C. 白纸上的光斑先变小，再变大
D. 以上说法都不正确
【答案】C
14、很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面。关于行车记录仪，下列说法正确的是（　　）
A．在拍摄录像时，物体在透镜两倍焦距外
B．行车记录仪的摄像头中用的是凹透镜
C．人肉眼是可以观察到红外线的
D．在拍摄录像时，物体在透镜一倍焦距内
【答案】A
15、在“探究凸透镜成像规律”的实验中,小明将烛焰放在凸透镜前某一位置时,恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像,下列说法正确的是(　　)
A.该凸透镜的焦距是20cm
B.此时的物距大于20cm
C.当物距是30cm时,光屏上呈现倒立缩小的像
D.当凸透镜的一部分被遮住时,光屏上不能呈现完整的像
【答案】C　
16、一束光通过透镜的光路如图所示，其中正确的是（ ）
A． B． C． D．
【答案】A
二、填空题。
17、如图所示的四块玻璃制成的透镜中，属于凹透镜的是　 ；对透过的光线有会聚作用的透镜是　 (写字母)；如图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是　 　cm .
【答案】a、c；b、d；13.2
18、人脸识別门禁一体机是通过摄像机镜头来捕捉人脸信息。该摄像机镜头相当于________透镜，所成的是________（选填“放大”、“缩小¨或“等大”）的实像。
【答案】凸；缩小
19、如图所示是安装在汽车上的“倒车防撞可视雷达”，安装在车尾的摄像头对准车后的障碍物，障碍物经摄像头中的凸透镜成___________的实像，这个像通过电子装置加工、调整并传递到显示屏上，司机据此可以准确地了解车后的情况．如果看到显示屏中的障碍物的像变大，则障碍物离车尾的距离变___________．
【答案】倒立、缩小 小
20、如图所示是人眼球的成像原理图，晶状体相当于一个凸透镜，视网膜相当于光屏，当物体在很远的地方时，物体成像在视网膜上。当物体靠近人眼时，若晶状体的焦距不变，则它的像将会落在视网膜________(选填“前”“上”或“后”)而导致看不清物体，但实际上，人眼在由远到近地观察物体时，晶状体的焦距会________(选填“变大”“不变”或“变小”)，所以人们还是能清晰地观察到物体。下列哪种光学仪器的成像原理与人眼球成像原理一样？ ________。(选填序号)
①照相机　②放大镜　③投影仪　④潜望镜
【答案】后　 变小　 ①
21、人眼看同一个物体，会出现“近大远小”的现象，这和物体与人的眼睛所成视角的大小有关，如图所示．同一个物体离人眼越远时，视角越__ __．当人离不同大小的物体一样远时，视角也会不同，物体越大，则视角越__ __。(填“大”或“小”)
【答案】小 大
22、学校“护眼小分队”自制了一个水凸透镜，来展示近视眼、远视眼的成因及矫正方法，水凸透镜的厚薄可通过注射器注入透镜的水量来调节。实验器材如图中位置时，光屏上得到烛焰清晰的像；接着他推动活塞使水凸透镜变厚，发现光屏上的像变模糊，将蜡烛适当靠近透镜，像又变清晰；若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当位置安装一个合适的______（选填“凹”或“凸”）透镜。此过程模拟的是______ （选填“近视眼”或“远视眼”）的成因及矫正方法。
【答案】凹 近视眼
23、在“探究凸透镜成像的规律”实验中，为了便于观察实验现象，实验的环境应该　 　（选填“较亮”或“较暗”）为好；实验过程中，蜡烛烧短后，光屏上烛焰的像将向　 　移动。
【答案】较暗；上
三、作图题。
24、如图所示，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
要求：（1）画出点光源S；（2）补充入射光线；（3）画出反射光线经过凸透镜的折射光线。
【答案】如图所示：
四、实验题。
25、三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢？小越用红光以一定角度射到三棱镜上，光路图如图甲所示。改变入射角度，光路图如图乙、图丙所示。
（1）经过两次折射后，红光均向三棱镜的______（选填“顶角A”或“底面BC”）偏折。这个规律对于其他的单色光成立吗？小越选用其他不同的单色光重复上述实验，发现了同样的规律；
（2）了解了小越的探究后，老师建议小越把凸透镜分割成两部分进行思考，如图丁所示。小越经过分析和综合，理解了凸透镜对光具有______作用的原因；
（3）利用三棱镜还可以进行的探究实验是______ 。
【答案】（1）底边BC （2）会聚 研究白光是由哪些颜色的光组成的
26、我校小明在光具座上，用蜡烛、凸透镜和光屏“探究凸透镜成像的规律”，用所学物理知识完成下面各题：
（1）实验前，小明将所用凸透镜正对太阳，调整凸透镜的位置，当在地面上得到一个最小最亮的光斑时，测得该光斑到镜面中心的距离为10cm。此操作是测量凸透镜的________ 。
（2）实验时，把凸透镜放在光具座刻度50cm处，蜡烛放在刻度20cm处，如图所示。通过移动光屏，在光屏上得到清晰的倒立________ （放大/缩小/等大）的实像。
（3）若保持凸透镜位置不变，把蜡烛放在光具座刻度45cm处，凸透镜成像的特点是________ （从像的大小、倒正和虚实三个方面填写）。
（4）如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与________ （照相机/投影仪/放大镜）相似。如图乙和丙是一位行人横穿马路时差点与一辆汽车相撞，被先后拍下的两张照片，由图可以看出监控摄像头两侧安装了照明灯，它是为了照亮________ （摄像头/汽车）。少数司机将光碟反向贴在汽车牌照上，利用光碟的________ 干扰摄像头的监控，这是违法行为。
【答案】（1）焦距 （2）缩小
（3）放大、正立、虚像 （4）照相机；汽车；光的反射
