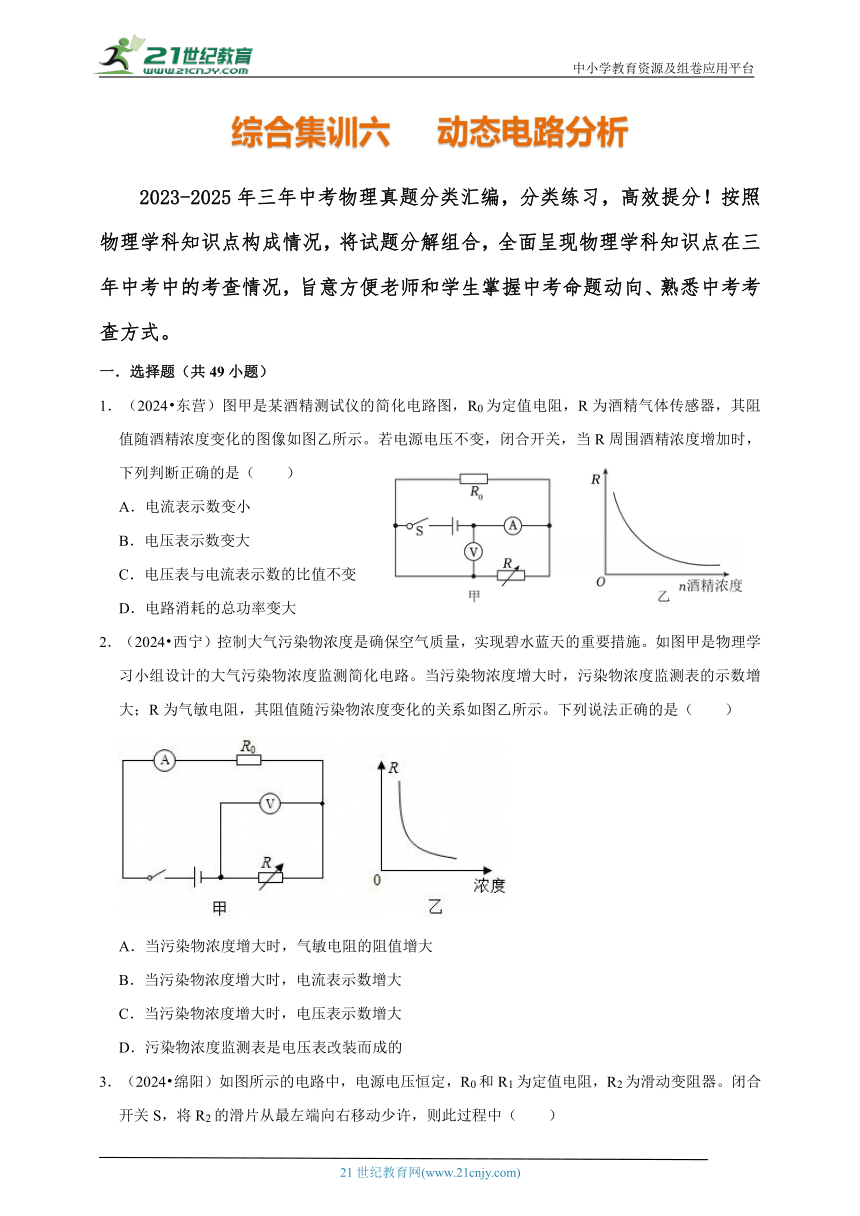

综合集训六 动态电路分析
2023-2025年三年中考物理真题分类汇编,分类练习,高效提分!按照物理学科知识点构成情况,将试题分解组合,全面呈现物理学科知识点在三年中考中的考查情况,旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一.选择题(共49小题)
1.(2024 东营)图甲是某酒精测试仪的简化电路图,R0为定值电阻,R为酒精气体传感器,其阻值随酒精浓度变化的图像如图乙所示。若电源电压不变,闭合开关,当R周围酒精浓度增加时,下列判断正确的是( )
A.电流表示数变小
B.电压表示数变大
C.电压表与电流表示数的比值不变
D.电路消耗的总功率变大
2.(2024 西宁)控制大气污染物浓度是确保空气质量,实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时,污染物浓度监测表的示数增大;R为气敏电阻,其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是( )
A.当污染物浓度增大时,气敏电阻的阻值增大
B.当污染物浓度增大时,电流表示数增大
C.当污染物浓度增大时,电压表示数增大
D.污染物浓度监测表是电压表改装而成的
3.(2024 绵阳)如图所示的电路中,电源电压恒定,R0和R1为定值电阻,R2为滑动变阻器。闭合开关S,将R2的滑片从最左端向右移动少许,则此过程中( )
A.电压表V1示数减小量大于电压表V2示数增加量
B.电压表V1示数减小量小于电压表V2示数增加量
C.电压表V1示数增加量大于电压表V2示数减小量
D.电压表V1示数增加量小于电压表V2示数减小量
4.(2024 巴中)如图所示电路,电源电压不变,闭合开关S,滑动变阻器滑片逐渐向左移动。下列说法正确的是( )
A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小
5.(2024 黑龙江)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图电源电压恒定不变,R0为定值电阻,R为气敏电阻。R阻值随天然气浓度的增大而减小,则天然气( )
A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小
6.(2024 广元)小文设计并连接了如图的电路,电源两端电压和小灯泡的电阻都不变。闭合开关S,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中( )
A.滑动变阻器接入电路的电阻变大,灯泡变暗
B.电流表示数变大,电压表示数变小
C.电压表示数与电流表示数的比值变小
D.可以将滑动变阻器滑片滑到最左端
7.(2024 淄博)如图所示电路,闭合开关S,滑动变阻器的滑片P向右移动时( )
A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

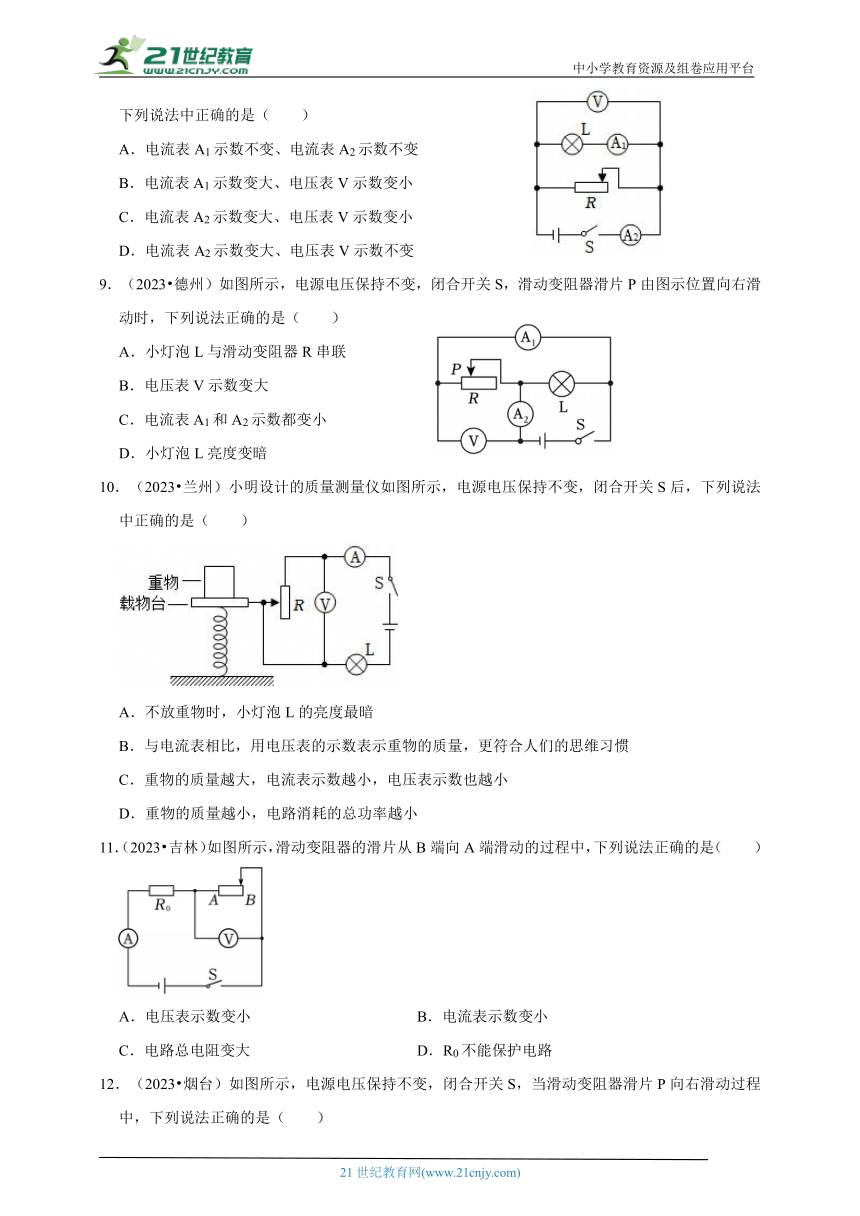

8.(2023 眉山)如图所示,电源两端电压保持不变,闭合开关S,将滑动变阻器的滑片适当左移,下列说法中正确的是( )
A.电流表A1示数不变、电流表A2示数不变
B.电流表A1示数变大、电压表V示数变小
C.电流表A2示数变大、电压表V示数变小
D.电流表A2示数变大、电压表V示数不变
9.(2023 德州)如图所示,电源电压保持不变,闭合开关S,滑动变阻器滑片P由图示位置向右滑动时,下列说法正确的是( )
A.小灯泡L与滑动变阻器R串联
B.电压表V示数变大
C.电流表A1和A2示数都变小
D.小灯泡L亮度变暗
10.(2023 兰州)小明设计的质量测量仪如图所示,电源电压保持不变,闭合开关S后,下列说法中正确的是( )
A.不放重物时,小灯泡L的亮度最暗
B.与电流表相比,用电压表的示数表示重物的质量,更符合人们的思维习惯
C.重物的质量越大,电流表示数越小,电压表示数也越小
D.重物的质量越小,电路消耗的总功率越小
11.(2023 吉林)如图所示,滑动变阻器的滑片从B端向A端滑动的过程中,下列说法正确的是( )
A.电压表示数变小 B.电流表示数变小
C.电路总电阻变大 D.R0不能保护电路

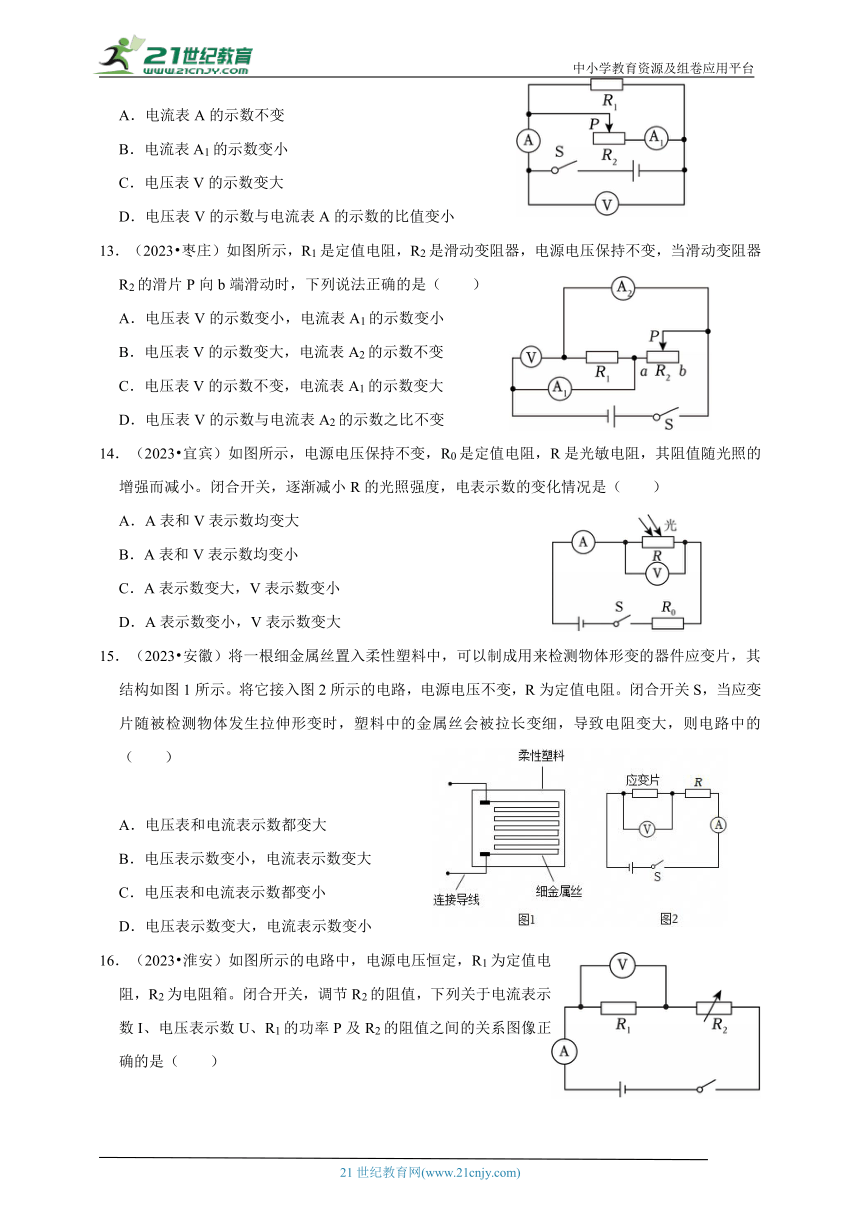

12.(2023 烟台)如图所示,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是( )
A.电流表A的示数不变
B.电流表A1的示数变小
C.电压表V的示数变大
D.电压表V的示数与电流表A的示数的比值变小
13.(2023 枣庄)如图所示,R1是定值电阻,R2是滑动变阻器,电源电压保持不变,当滑动变阻器R2的滑片P向b端滑动时,下列说法正确的是( )
A.电压表V的示数变小,电流表A1的示数变小
B.电压表V的示数变大,电流表A2的示数不变
C.电压表V的示数不变,电流表A1的示数变大
D.电压表V的示数与电流表A2的示数之比不变
14.(2023 宜宾)如图所示,电源电压保持不变,R0是定值电阻,R是光敏电阻,其阻值随光照的增强而减小。闭合开关,逐渐减小R的光照强度,电表示数的变化情况是( )
A.A表和V表示数均变大
B.A表和V表示数均变小
C.A表示数变大,V表示数变小
D.A表示数变小,V表示数变大
15.(2023 安徽)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图1所示。将它接入图2所示的电路,电源电压不变,R为定值电阻。闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的( )
A.电压表和电流表示数都变大
B.电压表示数变小,电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大,电流表示数变小

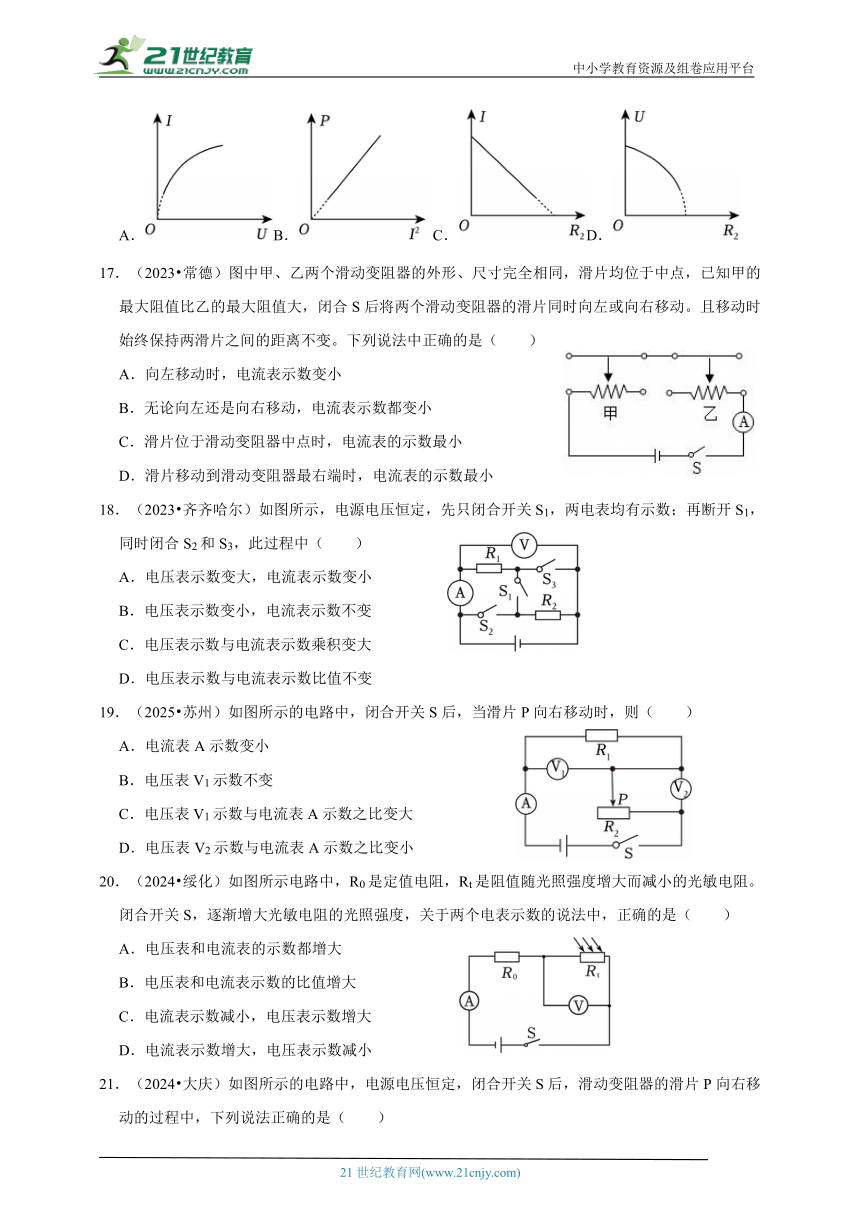

16.(2023 淮安)如图所示的电路中,电源电压恒定,R1为定值电阻,R2为电阻箱。闭合开关,调节R2的阻值,下列关于电流表示数I、电压表示数U、R1的功率P及R2的阻值之间的关系图像正确的是( )
A.B. C.D.
17.(2023 常德)图中甲、乙两个滑动变阻器的外形、尺寸完全相同,滑片均位于中点,已知甲的最大阻值比乙的最大阻值大,闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是( )
A.向左移动时,电流表示数变小
B.无论向左还是向右移动,电流表示数都变小
C.滑片位于滑动变阻器中点时,电流表的示数最小
D.滑片移动到滑动变阻器最右端时,电流表的示数最小
18.(2023 齐齐哈尔)如图所示,电源电压恒定,先只闭合开关S1,两电表均有示数;再断开S1,同时闭合S2和S3,此过程中( )
A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变
19.(2025 苏州)如图所示的电路中,闭合开关S后,当滑片P向右移动时,则( )
A.电流表A示数变小
B.电压表V1示数不变
C.电压表V1示数与电流表A示数之比变大
D.电压表V2示数与电流表A示数之比变小
20.(2024 绥化)如图所示电路中,R0是定值电阻,Rt是阻值随光照强度增大而减小的光敏电阻。闭合开关S,逐渐增大光敏电阻的光照强度,关于两个电表示数的说法中,正确的是( )
A.电压表和电流表的示数都增大
B.电压表和电流表示数的比值增大
C.电流表示数减小,电压表示数增大
D.电流表示数增大,电压表示数减小
21.(2024 大庆)如图所示的电路中,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是( )
A.电压表V读数与电流表A1读数的比值变大
B.电流表A2读数与电流表A1读数的差值变大
C.电流表A2读数变小,电压表V读数变大
D.电压表V读数与电流表A2读数的比值变小
22.(2024 德阳)2024年3月,德阳市青少年科技创新代表队在第38届四川省青少年科技创新大赛中取得优异成绩。如图所示是本次大赛我市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小;R0为滑动变阻器,R1为定值电阻,电压表、电流表为理想电表,电源电压保持不变。现闭合开关S,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R0接入电路的阻值变小,下列说法正确的是( )
A.电压表的示数不变,电流表A1的示数变小
B.电压表的示数不变,电流表A2的示数变小
C.电压表的示数变小,电流表A1的示数变大
D.电流表A1的示数变大,电流表A2的示数变大
23.(2024 武汉)如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是( )
A.定值电阻R0和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零
24.(2024 牡丹江)如图所示,闭合开关S,将滑动变阻器的滑片P向左移动时,电表示数的变化情况是( )
A.电流表示数变大,电压表示数变大
B.电流表示数不变,电压表示数不变
C.电流表示数变大,电压表示数不变
D.电流表示数变小,电压表示数变大
25.(2023 江西)如图所示,电源电压恒定不变,闭合开关S,将滑动变阻器R1的滑片P向右移动,下列说法正确的是( )
A.A的示数变大,V1的示数不变
B.A的示数变大,V2的示数变大
C.V1的示数与V2的示数之和不变
D.V2的示数与A的示数之比变小
26.(2023 呼和浩特)电梯超载容易引发安全隐患,其超载报警电路简图,如图所示。电源电压恒定不变,R0为保护电阻,R为压敏电阻,阻值大小随电梯内压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后,则( )
A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R0是定值电阻,所以它的电压和电流不变
27.(2025 乐山)爱思考的小金设计了一个能检测水流速度变化的装置,已知电源电压保持不变,R0是定值电阻,机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大,电表示数越大的电路图是( )
A.B. C.D.
28.(2025 福建)光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路,电源电压不变,R0为阻值可调的电阻箱,R为光敏电阻,其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警,I0时的光照强度为警戒光照强度。闭合开关S,下列说法正确的是( )
A.R的阻值随光照强度增大而增大
B.增大R0阻值可增大警戒光照强度
C.R0一定时,光照强度越大,通过R0的电流越大
D.R0一定时,光照强度越大,电流表示数越小
29.(2025 安徽)如图所示的电路中,电源电压保持不变,R1为滑动变阻器,R2和R3为定值电阻。闭合开关S,在保证电路元件安全的前提下,将滑动变阻器的滑片P由b端移至a端,电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则( )
A.电流表A的示数变小
B.电压表V2的示数变大
C.ΔU1与ΔI的比值等于R2的阻值
D.ΔU2与ΔI的比值等于R3的阻值
30.(2025 德阳)如图所示为测风速仪的工作原理简化图,装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上,弹簧左端固定,右端与滑块相连,R0为定值电阻,AB为电阻丝,滑片P与电阻丝AB接触良好。无风时,滑片P在A处;有风时,滑块与滑片P一起向左移动。闭合开关S,当风速增大时下列分析正确的是( )
A.风速越大,电流表示数越小
B.电压表示数变小,电流表示数变大
C.电压表示数与电流表示数的比值变大
D.电压表示数变化量与电流表示数变化量的比值变小
31.(2024 广州)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时( )
A.电压表的示数越大 B.电压表的示数越小
C.电流表的示数越大 D.电流表的示数越小
32.(2024 重庆)如图所示电路,电源电压保持不变,L1和L2是两个相同的小灯泡。先闭合开关S1,记录两电表示数;再闭合开关S2,电流表和电压表的示数变化情况是( )
A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变
33.(2024 连云港)如图所示,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动过程中( )
A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮
34.(2024 济南)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表A1的示数I1、电流表A2的示数I2以及灯泡的亮度,可能出现的现象是( )
A.I1变大,I2变小,灯泡亮度不变
B.I1变小,I2变大,灯泡亮度变暗
C.I1变小,I2变小,灯泡亮度不变
D.I1变大,I2变大,灯泡亮度变亮
35.(2024 常州)海水盐浓度越大,其导电性越好,固定间距金属片A、B之间海水的电阻越小。下列电路中,电源电压恒定,R0为定值电阻,闭合开关S,海水盐浓度越大,电表示数越大的是( )
A. B.
C. D.
36.(2024 临沂)闭合如图所示电路的开关,将滑动变阻器的滑片向左滑移动一小段距离的过程中( )
A.灯泡的亮度变小 B.电流表的示数不变
C.电压表的示数变大 D.电路的总功率变小
37.(2024 云南)如图所示的电路中,电源电压恒定,闭合开关S、S1和S2,灯L1、L2都正常发光,下列说法正确的是( )
A.电流表A2测通过灯L2的电流
B.电流表A1和A2示数相等
C.断开S2,电流表A2示数变小
D.断开S2,灯L1变暗
38.(2024 乐山)小嘉同学设计了一款身高测量仪,其工作原理如图所示。已知电压表、电流表示数分别为U、I,电压表、电流表示数变化量分别为ΔU、ΔI,则下列说法正确的是( )
A.被测人员身高越高,整个电路中的总电阻越小
B.被测人员身高越高,整个电路中的电功率越大
C.无论被测人员身高如何,的值不变
D.无论被测人员身高如何,的值不变
39.(2024 菏泽)如图所示,电源电压恒定。下列说法正确的是( )
A.只闭合S1,电阻R与灯泡L并联
B.只闭合S1,电压表测量电阻R两端电压
C.先闭合S1,再闭合S2,灯泡L亮度变大
D.先闭合S1,再闭合S2,电流表示数变大
40.(2024 安徽)如图所示的电路中,电源两端电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端滑到A端,电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则( )
A.电流表A的示数变大,电压表V2的示数变大
B.电流表A的示数变小,电压表V1的示数变小
C.ΔU1与ΔI的比值大于R的阻值
D.ΔU2与ΔI的比值等于R的阻值
41.(2024 滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是( )
A.电压表V的示数变小
B.电流表A1与电流表A2的示数相等
C.电流表A1的示数变大
D.电压表V与电流表A2示数的比值变大
42.(2024 凉山州)学校物理兴趣小组的同学参观水文站后,设计了如图所示监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片P上下移动。闭合开关S,随着水流速度的变化,下列说法正确的是( )
A.电压表测量定值电阻R1两端的电压
B.当滑片P向下运动时,R1消耗的电功率变小
C.当河水流速变大时,电压表示数变大
D.当电流表示数变小时,河水流速变大
43.(2023 鞍山)如图所示,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右缓慢移动,下列分析判断正确的是( )
A.电流表A1和电流表A2示数均变小
B.电压表V与电流表A2的示数乘积变大
C.电流表A与电流表A1的示数之差保持不变
D.电压表V与电流表A1的示数之比保持不变
44.(2023 益阳)如图所示电路中,电源电压保持不变,R1和R2为定值电阻。先闭合开关S1,再闭S2后,电流表和电压表的示数变化的情况是( )
A.电流表示数增大,电压表示数不变
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数增大
D.电流表示数不变,电压表示数增大
45.(2023 聊城)如图所示,是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路,其中电源电压恒定,R0为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是( )
A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大R0的阻值
46.(2023 荆州)如图所示,电源电压保持不变,开关S闭合后,滑动变阻器滑片P从中点向右端移动时,下列说法正确的是( )
A.电压表V的示数变大,电流表A1示数变小
B.电压表V的示数不变,电流表A2示数变大
C.电压表V的示数与电流表A1的示数之比不变
D.电流表A2的示数与电流表A1的示数之差不变
47.(2023 内江)计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体M在导轨上左右移动时,可带动与之相连的滑动变阻器滑片P左右移动,通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时( )
A.电流表示数不变,电压表示数变小
B.电流表示数变大,电压表示数变大
C.电压表示数和电流表示数的比值变大
D.电压表示数和电流表示数的比值不变
48.(2024 达州)如图所示,R1为定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是( )
A.电流表示数变大,电压表V1示数变小
B.电流表示数变小,电压表V2示数变大
C.电压表V1与电流表示数的比值变大
D.电压表V2与电流表示数的比值变小
49.(2024 陕西)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示。闭合开关S,关于该台秤的分析正确的是( )
A.保持R2阻值不变,被测物体质量变小时,电路中电流变大
B.保持R2阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将R2滑片向左滑动
D.若台秤测量值偏小,可以将R2滑片向右滑动进行校准
二.多选题(共6小题)
(多选)50.(2025 长沙)如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片,滑片跟滑杆相连,滑杆可以绕着O点转动,另一端固定着浮子。电源电压保持不变,当水箱内水位上升时( )
A.水对箱底的压强变小
B.R接入电路的电阻变小
C.电路中的电流变小
D.电压表的示数变大
(多选)51.(2025 江西)在如图所示的电路中,下列说法正确的是( )
A.仅闭合S1,将滑片P向右移动,A的示数变小,V的示数变大
B.仅闭合S1,将滑片P向左移动,A的示数变大,V的示数变大
C.先闭合S1,保持滑片P位置不动,再闭合S2时,V的示数变大
D.闭合S1和S2,将滑片P向右适当移动的过程中,V的示数不变
(多选)52.(2024 攀枝花)如图所示的电路中,电源电压恒定。闭合开关S,将滑动变阻器的滑片P向下移动,则( )
A.电流表A的示数变小,电压表V2的示数变大
B.电压表V1和电流表A的示数之比变小
C.电压表V2和电流表A的示数之比变大
D.电压表V1的示数变化量ΔU1和电流表A的示数变化量ΔI的比值变大
(多选)53.(2024 江西)如图所示,电源电压保持不变,开关S闭合,将滑片P向右移动,关于电流表和电压表示数变化情况,以下说法正确的是( )
A.电流表示数变小 B.电流表示数变大
C.电压表示数变小 D.电压表示数变大
(多选)54.(2023 齐齐哈尔)如图所示电路,电源电压为4.5V且恒定。电流表的量程为0~0.6A,电压表的量程为0~3V,小灯泡规格为“2.5V,1.25W”(灯丝阻值不变),滑动变阻器规格为“20Ω,1A”。保证电路中各元件都不损坏,下列说法正确的是( )
A.电流表示数变化范围0.3A~0.5A
B.电压表示数变化范围2V~3V
C.滑动变阻器阻值变化范围4Ω~20Ω
D.小灯泡实际功率变化范围0.45W~1.25W
(多选)55.(2023 云南)如图所示的电路中,电源电压恒定。闭合开关S,将滑动变阻器的滑片P向下移动,则( )
A.电压表V1和电流表A的示数之比不变
B.电压表V2和电流表A的示数之比变大
C.电压表V1示数的变化量和电流表A示数的变化量比值的绝对值变大
D.电压表V2示数的变化量和电流表A示数的变化量比值的绝对值不变
三.填空题(共4小题)
56.(2024 镇江)图1是小华设计的天然气浓度测试仪,电源电压U恒为 4V,R为定值电阻,电压表量程为0~3V,将电压表作为气体浓度的显示装置,气敏电阻Rx阻值与气体浓度的关系如图2所示,当气体浓度增加时,Rx的阻值将 ,电压表的示数会 ,要求将电压表示数为1.5V处标为气体浓度0.5%,电阻R的阻值应为 Ω,若长时间使用后,电源电压降低,则测量结果 (选填“大于”、“小于”或“等于”)实际的气体浓度。
57.(2025 自贡)如图,闭合开关S,无论怎样移动滑片P,发现电压表示数始终接近电源电压,经查灯泡L完好,导致这一现象的原因是滑动变阻器 。排除故障后,闭合开关S,灯泡L正常发光,将滑片P向左滑动,电压表示数 (选填“变小”“变大”或“不变”)。
58.(2024 福建)如图所示电路,电源电压保持不变,R为定值电阻,Rt为热敏电阻,其阻值随温度的降低而增大。闭合开关S,当热敏电阻Rt的温度降低时,电压表V1的示数 ,电压表V2的示数与电流表A的示数之比 。(均填变化情况)
59.(2023 盘锦)在图甲所示电路中,电源电压不变,R为热敏电阻,其阻值随温度变化关系如图乙所示,R0是定值电阻,闭合开关S,则:
①温度升高时,电压表的示数 (选填“变大”、“变小”或“不变”);
②温度降低时,电压表示数变化量与电流表示数变化量的比值 (选填“变大”、“变小”或“不变”)。
综合集训六 动态电路分析
参考答案与试题解析
一.选择题(共49小题)
题号 1 2 3 4 5 6 7 8 9 10 11
答案 D B D D D C A D C B A
题号 12 13 14 15 16 17 18 19 20 21 22
答案 D D D D B D C D D A D
题号 23 24 25 26 27 28 29 30 31 32 33
答案 D C D C A B D B A C A
题号 34 35 36 37 38 39 40 41 42 43 44
答案 C A B C D C D C B C A
题号 45 46 47 48 49
答案 C D C B D
二.多选题(共6小题)
题号 50 51 52 53 54 55
答案 BD BCD AC AD ABD ABD
一.选择题(共49小题)
1.【考点】动态电路的分析.版权所有
【专题】电能和电功率;理解能力.
【解答】由图甲可知,R0与R并联,电流表测干路电流,电压表测电源电压。
A.由图乙可知,当R周围酒精浓度增加时,R的阻值变小,根据欧姆定律可知,通过R的电流变大,而通过R0的电流不变,则干路电流变大,即电流表示数变大,故A错误;
B.电源电压不变,则电压表示数不变,故B错误;
C.因电压表示数不变,电流表示数变大,则电压表与电流表示数的比值变小,故C错误;
D.电源电压不变,干路电流变大,根据P=UI可知,电路消耗的总功率变大,故D正确。
故选:D。
2.【考点】动态电路的分析.版权所有
【专题】其他综合题;分析、综合能力.
【解答】由图甲可知,电阻R0与气敏电阻R串联,电流表测串联电路的电流,电压表测气敏电阻两端的电压;
A.由图乙可知,当污染物浓度增大时,气敏电阻的阻值减小,故A错误;
B.当污染物浓度增大时,气敏电阻的阻值减小,电源电压不变,则电流表示数增大,故B正确;
C.当污染物浓度增大时,气敏电阻的阻值减小,电源电压不变,则电路电流增大,电阻R0两端的电压增大,由串联电路电压的关系可知,气敏电阻两端的电压减小即电压表示数减小,故C错误;
D.由于当污染物浓度增大时,污染物浓度监测表的示数增大,由以上分析可知,污染物浓度监测表是电流表改装而成的,故D错误;
故选:B。
3.【考点】动态电路的分析.版权所有
【专题】应用题;电压和电阻;欧姆定律;应用能力.
【解答】由图可知,R0、R1、R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压;
闭合开关S,将R2的滑片从最左端向右移动少许,R2接入电路的电阻变小,总电阻变小,根据欧姆定律可知,电路中的电流变大;根据U=IR可知,R0、R1两端的电压变大,电压表V1示数变大;
根据串联电路的电压规律可知,R2两端电压变小,电压表V2示数变小;
由于电源电压不变,根据串联电路的电压规律可知,电压表V2示数变化量大于电压表V1示数变化量;
综上所述,D正确。
故选:D。
4.【考点】动态电路的分析.版权所有
【专题】电压和电阻;分析、综合能力.
【解答】AB、由图可知定值电阻和滑动变阻器串联,电压表测量滑动变阻器的电压,电流表测电路中的电流;闭合开关S,滑动变阻器滑片逐渐向左移动,滑动变阻器连入的电阻变小,电路的总电阻减小,根据欧姆定律知,电流变大;根据串联分压规律知,滑动变阻器分得的电压减小,故电压表示数减小,故AB错误;
CD、根据欧姆定律知,电压表与电流表示数的比值表示滑动变阻器的电阻,而滑动变阻器连入的电阻变小,故比值变小,故D正确,C错误。
故选:D。
5.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】由电路图知,R0与R串联,电流表测电路中电流,电压表测R0两端电压。
(1)由题知,R阻值随天然气浓度的增大而减小,电路的总电阻变小,电源电压不变,由I可知,电路中电流变大,即电流表示数变大,故A错误;
由U=IR知,定值电阻R0两端电压变大,即电压表示数变大,故B错误;
(2)当天然气浓度减小时,R的阻值变大,电路的总电阻变大,电源电压不变,由I可知,电路中电流变小,即电流表示数变小,故C错误;
由U=IR知,定值电阻R0两端电压变小,即电压表示数变小,故D正确。
故选:D。
6.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】根据电路图知,灯泡和滑动变阻器并联,电压表测量电源电压,电流表测量干路电流;滑动变阻器的滑片从右向左滑动的过程中;
ABC.根据并联互不影响,则灯泡的电流不变,灯泡亮度不变,而滑动变阻器的电阻减小,根据电源电压不变,则滑动变阻器的电流变大,干路中的电流变大,电流表示数变大,而电压表示数不变;
电流表与电压表的示数之比变小,故AB错误,C正确;
D、将滑动变阻器滑片滑到最左端相当于导线,电源被短路,会烧坏电流表或电源,因而不能滑动到最左端,故D错误。
故选:C。
7.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】由图可知,R1 与 R2 并联,电流表测通过 R1 的电 流,电压表测电源电压,闭合开关S,滑动变阻器的滑片P向右移动时,R2 接入电路的阻值变大,因并联电路各支路互不影响,所以电流表示数不变;电源电压不变,则电压表示数不变。
故选:A。
8.【考点】动态电路的分析.版权所有
【专题】应用题;电路变化分析综合题;应用能力.
【解答】由图可知,灯泡和滑动变阻器并联,电压表灯泡两端电压,电流表A1测灯泡电流,A2测干路电流,
当滑动变阻器的滑片适当左移,接入电路中的电阻减小,
根据并联电路的特点可知,各支路的电压不变,所以电压表V的读数不变,电流表A1的读数也不变;
而滑动变阻器的接入电路中的电阻减小,电压不变,其电流增大;
根据并联电路中电流的特点可知,一条支路上的电流不变,一条支路上的电流增大,所以干路上的电流也增大,即电流表A2的读数变大,所以ABC错误,D正确。
故选:D。
9.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】A、由图示电路图可知,灯泡L和滑动变阻器并联,电压表测电源电压,电流表A1测通过R的电流,电流表A2测干路电流;故A错误;
B、电压表始终测量电源电压,电源电压保持不变,故电压表示数不变,故B错误;
CD、滑片向右移动过程,滑动变阻器接入电路阻值变大,电源电压不变,通过滑动变阻器的电流变小,电流表A1示数变小,根据并联不相互影响,通过灯泡L的电流不变,小灯泡L亮度不变,电流表A2示数变小,故C正确,D错误。
故选:C。
10.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;电能和电功率;应用能力.
【解答】
A、不放重物时,滑片在最上方,滑动变阻器接入电路的电阻最小,总电阻最小,根据欧姆定律可知,电路中的电流最大,根据P=I2R可知,小灯泡的功率最大,小灯泡L的亮度最亮,故A错误;
BC、重物的质量越大,滑动变阻器接入电路中电阻变大,根据串联电路的分压规律可知,滑动变阻器分担的电压变大,电压表示数变大;此时电路的总电阻变大,根据欧姆定律可知,电路中的电流变小,电流表示数变小;与电流表相比,用电压表的示数表示重物的质量,更符合人们的思维习惯,故B正确、C错误;
D、同理可知,重物的质量越小,电路中的电流越大,根据P=UI可知,电路消耗的总功率越大,故D错误。
故选:B。
11.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】根据电路图可知,两个电阻串联接入电路中,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压;
ABC、滑动变阻器的滑片从B端向A端滑动的过程中,滑动变阻器接入电路的电阻变小,根据串联电路的分压规律可知,滑动变阻器分担的电压变小,电压表示数变小;
根据串联电路的电阻关系可知,电路的总电阻变小,根据欧姆定律可知,电路中的电流变大,电流表示数变大,故A正确、BC错误;
D、当滑片移动到A端时,滑动变阻器接入电路的电阻为0,R0串联在电路中能保护电路,故D错误。
故选:A。
12.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】由图示电路图可知,两电阻并联,电压表测电源电压,电流表A1测通过R2的电流,电流表A测干路电流;
由于电压表测量电源电压,所以滑片移动时电压表的示数不变,故C错误;
闭合开关S,当滑动变阻器滑片P向右滑动过程中,滑动变阻器接入电路阻值变小,电源电压不变,由I知通过滑动变阻器的电流变大,电流表A1的示数变大,故B错误;
由于并联电路各个支路互不影响,所以通过定值电阻的电流不变,根据并联电路干路电流等于各支路电流的和,干路电流变大,所以电流表A示数变大,故A错误;
由于电压表的示数不变,电流表A的示数变大,所以电压表V的示数与电流表A的示数的比值变小,故D正确。
故选:D。
13.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】
由电路图可知,R1与R2并联,电压表测电源的电压,电流表A1测干路电流,电流表A2测R1支路的电流;
ABC、因电源电压保持不变,所以滑片移动时,电压表V的示数不变;
因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,即电流表A2的示数不变;
当滑动变阻器R2的滑片P向b滑动时,变阻器接入电路中的电阻变大,由I可知,通过R2的电流变小,因并联电路中干路电流等于各支路电流之和,所以,干路电流变小,即电流表A1的示数变小;故ABC错误;
D、电压表示数不变,电流表A2的示数不变,则电压表V的示数与电流表A2的示数之比不变,故D正确。
故选:D。
14.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】由电路图可知,光敏电阻R和定值电阻R0串联,电压表测R两端的电压,电流表测电路中的电流。
因光敏电阻的阻值随光照强度的增大而减小,
所以,逐渐减小光敏电阻的光照强度时,光敏电阻R的阻值变大,电路中的总电阻变大,由I可知,电路中的电流变小,即电流表A的示数变小;
由U=IR可知,R0两端的电压变小,因串联电路中总电压等于各分电压之和,所以,R两端的电压变大,即电压表V的示数变大,故D正确。
故选:D。
15.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】根据图2可知,电路为串联电路,电压表测量应变片两端的电压,电流表测量电路中的电流;
闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,总电阻变大,根据欧姆定律可知电路中电流变小,电流表示数变小;
应变片的电阻变大,根据串联电路的分压规律可知,应变片分担的电压变大,电压表示数变大,故D正确。
故选:D。
16.【考点】动态电路的分析.版权所有
【专题】电能和电功率;分析、综合能力.
【解答】A、电流表示数I、电压表示数U都是定值电阻的电流和电压,因为U=IR知,电流与电压成正比,图像是过原点的直线,故A错误;
B、P=UI=I2R知,定值电阻的电功率与电流平方成正比,故B正确;
C、根据I知,R2的电阻越大,电流中的电流越小,但不是一次函数关系,因而图像不是直线,故C错误;
D、根据U=IR1可知,电流随着R2的电阻增大,越来越小,但不可能为0,因而电压也是不可能为0,故D错误,应该是图像变化越来越慢,无限趋近于0,故D错误。
故选:B。
17.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】由图可知,甲滑动变阻器滑片左边的电阻线接入电路,乙滑动变阻器滑片右边的电阻线接入电路,电流表测量电路中的电流;
AB、当P向左移动时,甲滑动变阻器接入电路中的电阻变小,乙滑动变阻器接入电路中的电阻变大,因甲的最大阻值比乙的最大阻值大,所以,滑片移动相同距离时,甲减小的电阻大于乙增大的电阻,即此时电路中的总电阻变小,由I可知,电路中的电流变大,即电流表示数变大;同理可知,滑片向右滑动时,电流表示数变小,故AB错误。
C、滑片位于滑动变阻器中点时,总电阻R总,
滑片移动到滑动变阻器最右端时,总电阻R总′=R甲,
因R甲>R乙,所以比较可知滑片移动到滑动变阻器最右端时,总电阻最大,由欧姆定律可知总电流最小,即电流表的示数最小,故C错误,D正确。
故选:D。
18.【考点】动态电路的分析.版权所有
【专题】欧姆定律.
【解答】由电路图可知,只闭合开关S1时,两电阻串联,电压表测电源的电压,电流表测电路中的电流;
再断开S1,同时闭合S2和S3,R1、R2并联,电压表测电源的电压,电流表测R1的电流;
由于电源电压不变,所以电压表示数不变;
两电阻串联时,总电阻大于R1的阻值,根据I可知,通过R1的电流变大,即电流表示数变大;
则电压表示数与电流表示数乘积变大,电压表示数与电流表示数比值变小,
综上可知,C正确,ABD错误。
故选:C。
19.【考点】动态电路的分析.版权所有
【专题】其他综合题;分析、综合能力.
【解答】由图可知,闭合开关S后,定值电阻R1与滑动变阻器R2串联,电流表测电路中的电流,电压表V1测R1两端的电压,电压表V2测R2两端的电压;
A、当滑片P向右移动时,变阻器R2接入电路的电阻变小,电路的总电阻变小,根据欧姆定律I可知电路中的电流变大,即电流表A的示数变大,故A错误;
B、电压表V1测R1两端的电压,滑片P向右移动时,电路中的电流变大,由U=IR可知定值电阻R1两端的电压变大,即电压表V1的示数变大,故B错误;
C、由欧姆定律可知,电压表V1示数与电流表A示数之比等于R1的阻值,且R1是定值电阻,所以该比值不变,故C错误;
D、电压表V2测R2两端的电压,由欧姆定律可知,电压表V2示数与电流表A示数之比等于变阻器R2接入电路的电阻,因为滑片P向右移动时,变阻器R2接入电路的电阻变小,所以电压表V2示数与电流表A示数之比变小,故D正确。
故选:D。
20.【考点】动态电路的分析.版权所有
【专题】应用题;电路和欧姆定律;应用能力.
【解答】闭合开关,逐渐增大光敏电阻的光照强度时,Rt的阻值变小、电路的总电阻变小;根据欧姆定律可知,电源的电压不变时,电路中的电流变大,即电流表的示数变大;
根据串联分压原理可知,Rt两端的电压变小,即电流表的示数变小;电压表和电流表示数的比值变小。故ABC错误,D正确。
故选:D。
21.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】A、由图可知,闭合开关S时,定值电阻R1和滑动变阻器R2并联,电流表A1测量通过R2的电流,电流表A2测量干路中的电流,电压表测量电源电压,故滑动变阻器的滑片P向右移动时,电压表V读数不变;
滑动变阻器的滑片P向右移动时,R2接入电路的阻值变大,因为并联电路各支路两端的电压相等,等于电源电压,所以由I可知,通过通过R2的电流变小,即电流表A1的读数变小,则电压表V读数与电流表A1读数的比值变大,故A正确;
B、因为并联电路各支路互不影响,所以滑动变阻器的滑片P向右移动时,通过R1的电流不变,
因为并联电路干路中的电流等于各支路中的电流之和,所以电流表A2读数与电流表A1读数的差即为通过R1的电流,则该差值不变,故B错误;
CD、因为并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流变小,即电流表A2读数变小,电压表V读数不变,则电压表V读数与电流表A2读数的比值变大,故CD错误。
故选:A。
22.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】由图知,闭合开关S,滑动变阻器R0与定值电阻R1并联,电压表测量电源电压,电流表A1测量干路中的电流,电流表A2测量R0支路中的电流。
科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器R0接入电路的阻值变小,
由于电源电压保持不变,所以电压表的示数不变;
并联电路各支路两端的电压相等,且等于电源电压,由欧姆定律可知R0支路中的电流变大,即电流表A2的示数变大;
根据欧姆定律可知R1支路中的电流不变,因为并联电路干路中的电流等于各支路中的电流之和,所以干路中的电流变大,即电流表A1的示数变大。
综上可知,D正确,ABC错误。
故选:D。
23.【考点】动态电路的分析;串联和并联的概念与辨析.版权所有
【专题】电流和电路;欧姆定律.
【解答】A、由图可知,定值电阻R0和滑动变阻器首尾顺次连接在电路中,是串联的,电流表测量电路中的电流,故A正确;
B、油量减少时,浮子下降,在杠杆作用下,滑片上移,滑动变阻器接入电路电阻丝变长,滑动变阻器接入电路的阻值变大,故B正确;
C、油量增加时,浮子上浮,在杠杆作用下,滑片下移,滑动变阻器接入电路的阻值变小,电路的总电阻变小,由欧姆定律可知电路中的电流变大,即电流表的示数变大,故C正确;
D、油箱中没有油时,浮子在最低位置,在杠杆作用下,滑片移动到最上端,滑动变阻器接入电路的阻值最大,由欧姆定律可知,电路中的电流最小,但不为零,即电流表示数不为零,故D错误。
故选:D。
24.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】变阻器与定值电阻并联,电压表测定值电阻的电压(电源电压),电流表测干路的电流,将滑动变阻器的滑片P向左移动时,电压表示数不变,因变阻器连入电路的电阻变小,由并联电阻的规律,总电阻变小,由欧姆定律可知,总电流变大,即电流表示数变大。
故选:C。
25.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;分析、综合能力.
【解答】由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测电源的电压,电流表测电路中的电流;
AB、因电源电压不变,所以电压表V2的示数不变;当滑片向右滑动时,滑动变阻器接入电路的电阻变小,根据公式I可知,电路电流变大,所以电流表示数变大,根据串联电路分压原理可知,R1电阻减小,分得的电压减小,所以V1示数减小,故AB错误;
C、电压表V2的示数不变,电压表V1的示数变小,所以说电压表V1与电压表V2的示数之和变小,故C错误;
D、电压表V2的示数不变,电流表A示数变大,所以电压表V2与电流表A的示数之比变小,故D正确。
故选:D。
26.【考点】动态电路的分析.版权所有
【专题】电压和电阻;分析、综合能力.
【解答】由图可知,R和R0串联,电流表测电路中的电流,电压表测量压敏电阻的电压;
开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,由题意可知压敏电阻的阻值减小,则串联电路的总电阻减小,根据欧姆定律可知电路中的电流增大,即电流表示数增大,根据U=IR可知,R0的电压增大;
根据串联电路的分压原理可知,压敏电阻的电压减小,即电压表示数减小,所以电压表与电流表示数之比减小。
综上可知,C正确,ABD错误。
故选:C。
27.【考点】动态电路的分析;流体压强与流速的关系.版权所有
【专题】应用题;气体的压强、流体压强与流速的关系;应用能力.
【解答】A.图中定值电阻R0与变阻器R串联,电流表串联电路电流;机翼向上凸起,机翼上方的水流速度较快,机翼上方受到的竖直向下的压强小于机翼下方受到的竖直向上的压强,机翼获得竖直向上的压力差,水流速度越大,机翼获得竖直向上的压力差越大,变阻器接入电路中的电阻越小,电路电阻越小,电路电流越大,则电流表的示数越大,故A符合题意;
B.图中定值电阻R0与变阻器R串联,电压表测量变阻器R的电压。水流速度越大,机翼获得竖直向上的压力差越大,变阻器接入电路中的电阻越小,由串联电路中电阻越小分到的电压越小得,电压表的示数变小,故B不符合题意;
C.图中定值电阻R0与变阻器R串联,电流表串联电路电流;机翼向下凸起,机翼下方的水流速度较快,机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强,机翼获得竖直向下的压力差,水流速度越大,机翼获得竖直向下的压力差越大,变阻器接入电路中的电阻越大,电路电阻越大,电路电流越小,则电流表的示数越小,故C不符合题意;
D.图中定值电阻R0与变阻器R串联,电压表测量定值电阻R0的电压。机翼向下凸起,机翼下方的水流速度较快,机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强,机翼获得竖直向下的压力差,水流速度越大,机翼获得竖直向下的压力差越大,变阻器接入电路中的电阻越大,电路电阻越大,电路电流越小,由欧姆定律得,定值电阻Ro的电压变小,故电压表的示数变小,故D不符合题意。
故选:A。
28.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】A、由图乙知R的阻值随光照强度增大而减小,故A错误;
B、由图甲知光敏电阻和电阻箱并联,电流表测量干路的电流,由题意知当电流表示数大于某一值I0时触发报警,若增大R0阻值,由I通过R0这一支路的电流变小,则通过光敏电阻的电流变大,由欧姆定律知光敏电阻的阻值变小,可增大警戒光照强度,故B正确;
C、R0一定时,电源电压不变,由I通过R0的电流不变,故C错误;
D、R0一定时,光照强度越大,光敏电阻的阻值越小,由I通过光敏电阻的电流越大,电流表的示数变大,故D错误。
故选:B。
29.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图可知,定值电阻R2和R3与滑动变阻器R1串联,电压表V1测滑动变阻器R1两端的电压,电压表V2测滑动变阻器R1和定值电阻R2两端的总电压,电流表A测电路中的电流。
AB、闭合开关S,将滑片P由b端向a端滑动一段距离后,变阻器连入电路中的电阻变小,电路总电阻变小,由欧姆定律I知,总电流变大,即电流表示数变大,故A错误;
根据U=IR可知,R3两端的电压变大,由串联电路电压的规律可知滑动变阻器R1和定值电阻R2两端的总电压变小,即电压表V2示数变小,故B错误;
CD、设滑动变阻器滑片移动前后,电路中的电流分别为I1、I2,
则电压表V1的示数分别为:U1=U﹣I1(R2+R3),U1′=U﹣I2(R2+R3),
所以电压表V1的示数的变化量ΔU1=U1﹣U1′=U﹣I1(R2+R3)﹣[U﹣I2(R2+R3)]=(I2﹣I1)(R2+R3)=ΔI(R2+R3);
即电压表V1示数的变化量与电流表示数的变化量的比值为:R2+R3,故C错误;
电压表V2的示数分别为:U2=U﹣I1R3,U2′=U﹣I2R3,
所以电压表V2的示数的变化量ΔU2=U2﹣U2′=U﹣I1R3﹣(U﹣I2R3]=(I2﹣I1)R3=ΔIR3;
即电压表V2示数的变化量与电流表示数的变化量的比值为:R3,故D正确。
故选:D。
30.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图知两电阻串联,电压表测量滑动变阻器两端的电压,电流表测量电路中的电流;
ABC、闭合开关S,当风速增大时滑片向左移动,滑动变阻器接入电路的电阻变小,电路的总电阻变小,由I知电路中的电流变大,电流表的示数变大;
由于滑动变阻器接入电路的电阻变小,由串联电路的分压作用知滑动变阻器两端的电压变小,电压表的示数变小,电压表示数与电流表示数的比值变小,故AC错误,B正确;
D、设滑片移动前后,电路中的电流分别为I1、I2,
电压表的示数分别为:U1=U﹣I1R0,U1′=U﹣I2R0,
则电压表示数变化量:ΔU=U1﹣U1′=U﹣I1R0﹣(U﹣I2R0)=(I2﹣I1)R0=ΔIR0可知,V示数的变化量与A示数的变化量的比值:R0的阻值,则其比值不变,故D错误。
故选:B。
31.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】由图可知,R0和滑动变阻器R的最大阻值串联,电流表测电路中的电流,电压表测滑动变阻器R上半部分电压;闭合开关S,车辆总质量越大时,滑动变阻器滑片向下移动,电压表所测部分电阻长度增大,电阻变大,根据串联分压原理可知,电压表示数变大;因滑片向下移动过程中,电路的总电阻不变,根据欧姆定律可知,电路的电流大小不变,即电流表示数不变,故A正确,BCD错误。
故选:A。
32.【考点】动态电路的分析.版权所有
【专题】电流和电路;电压和电阻;应用能力;分析、综合能力.
【解答】由图可知,闭合开关S1时,电路为灯泡L2的简单电路,电流表测量通过L2的电流,电压表测量电源电压;再闭合开关S2,电路为灯泡L1和L2的并联电路,电流表测量干路的电流,电压表测量电源电压,故电压表示数不变;由于并联电路各支路互不影响,所以通过L2的电流不变,由于并联电路干路中的电流等于各支路电流之和,电流表的示数增大,故C正确,ABD错误。
故选:C。
33.【考点】动态电路的分析.版权所有
【专题】电路变化分析综合题;分析、综合能力.
【解答】由电路图可知,灯泡与滑动变阻器串联,电压表测灯泡的电压,电流表测电路中的电流,
当滑动变阻器的滑片P向右移动时,接入电路中的电阻变大,电路中的总电阻变大,根据欧姆定律可知,电路中的电流变小,即电流表的示数变小,电压表的示数也变小,通过灯的电流变小,所以灯变暗,故A正确,BCD错误。
故选:A。
34.【考点】动态电路的分析.版权所有
【专题】应用题;电流和电路;欧姆定律;应用能力.
【解答】由电路图可知,灯泡与滑动变阻器并联,电流表A1测变阻器支路的电流,电流表A2测干路电流,电压表测电源的电压;
当滑动变阻器R的滑片P移动时,滑动变阻器接入电路中的电阻改变,根据欧姆定律可知,通过滑动变阻器的电流改变,即I1示数会变大或变小;
因并联电路中各支路独立工作、互不影响,所以滑片向右移动时,通过灯泡的电流不变,灯泡的实际功率不变,亮度不变;
因并联电路中干路电流等于各支路电流之和,若I1示数变大,则电流表A2示数I2变大,若I1示数变小,则电流表A2示数I2变小;
综上所述,C可能出现。
故选:C。
35.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】A、A图中AB和R0串联,电压表测R0两端电压;海水浓度越大,AB间电阻越小,根据串联分压原理,其分担的电压越小,R0两端的电压越大,即电压表的示数越大,故A正确;
B、B图中AB和R0串联,电压表测AB两端电压;海水浓度越大,AB间电阻越小,根据串联分压原理,其分担的电压越小,即电压表的示数越小,故B错误;
C、C图中电压表测量电源电压,因电源电压恒定,因此电压表示数不变,故C错误;
D、D图中AB和R0并联,电流表测量定值电阻R0的电流,电源电压恒定,电阻R0不变,根据I0 得I0不变,即电流表示数不变,故D错误。
故选:A。
36.【考点】动态电路的分析.版权所有
【专题】电流和电路;分析、综合能力.
【解答】将滑动变阻器的滑片向左滑移动一小段距离的过程中:
A、对灯泡L没有影响,灯泡的亮度不变,故A错误;
B、电流表示数不变,I,U、RL大小不变,所以电流表示数不变,故B正确;
C、电压表测电源电压,电压表示数不变,故C错误;
D、P=UI,U不变,将滑动变阻器的滑片向左滑移动一小段距离,R阻值变小,所以R支路电流变大,灯泡L支路电流不变,总电流I总变大,P变大,故D错误;
故选:B。
37.【考点】动态电路的分析;电流表的使用方法.版权所有
【专题】电流和电路;应用能力.
【解答】A、如图所示的电路,闭合开关S、S1和S2,灯L1和L2并联,电流表A1 测通过灯L1 的电流,电流表A2 测干路中的电流,故A错误;
B、由并联电路中,干路中的电流等于各支路中的电流之和可知,电流表A1 的示数比电流表A2 的示数小,故B错误;
C、断开S2,电路只有一个灯L1,电流表A2的示数与电流表A1 的示数相等,所以电流表A2示数变小,故C正确;
D、并联电路,用电器互不影响,所以断开开关S2,灯L1 亮度不变,故D错误。
故选:C。
38.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由图可知,闭合开关S,R与弹簧串联,电压表测弹簧两端的电压,电流表测电路中的电流;
AB、由电路图可知,身高越高时,变阻器接入电路中的电阻越大,根据欧姆定律可知电路中的电流的越小,由P=UI可知整个电路消耗的电功率越小,故AB错误;
C、身高越高,滑动变阻器的滑片向上移动的距离越大,变阻器接入电路中的电阻越大,由R可知电压表示数与电流表示数的比值等于变阻器的阻值,所以电压表示数与电流表示数的比值越大,故C错误;
D、由于电源电压不变,所以变阻器两端电压的变化量等于定值电阻R两端电压的变化量,所以的值等于R的阻值,不变,故D正确。
故选:D。
39.【考点】动态电路的分析;串联和并联的概念与辨析;电压表并联在待测元件两端.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】AB、只闭合S1,电阻R与灯泡L串联,电流表测量电路中的电流,电压表测量电源电压,故AB错误;
CD、先闭合S1,电阻R与灯泡L串联,再闭合S2,电流表和定值电阻R被短路,电流表示数变为零,此时电路中只有的小灯泡接入电路,因此灯L会亮,故C正确,D错误。
故选:C。
40.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图可知,定值电阻R与滑动变阻器串联,电压表V1测R两端的电压,电压表V2测滑动变阻器两端的电压,电流表A测电路中的电流。
AB、闭合开关S,将滑片P由B端向A端滑动一段距离后,变阻器连入电路中的电阻变小,电路总电阻变小,由欧姆定律I可知,总电流变大,即电流表示数变大;根据U=IR可知,R两端的电压变大,由串联电路电压的规律可知,滑动变阻器两端电压变小,即电压表V1示数变大,电压表V2示数变小,故AB错误;
CD、因串联电路中总电压等于各分电压之和,所以两电压表示数变化量的绝对值相等,即ΔU1=ΔU2,所以ΔU1与ΔI的比值、ΔU2与ΔI的比值都等于R的阻值,故C错误,D正确。
故选:D。
41.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】ABC、由图可知,闭合开关,定值电阻R0和滑动变阻器R并联,电流表A2测通过R0的电流,电流表A1测干路的电流,电压表测量电源电压,由此可知滑片移动过程中,电压表的示数不变,故A错误;
滑动变阻器滑片从最上端向中点移动过程中,R接入电路的阻值变小,由于并联电路各支路两端的电压均等于电源电压,保持不变,所以由欧姆定律可知,通过R0的电流不变,即电流表A2的示数不变,通过R的电流变大,由于并联电路干路中的电流等于各支路中的电流之和,所以电流表A1的示数变大,且电流表A1的示数大于电流表A2的示数,故B错误、C正确;
D、电压表V的示数和电流表A2的示数均不变,则它们的比值不变,故D错误。
故选:C。
42.【考点】动态电路的分析.版权所有
【专题】欧姆定律;电能和电功率;分析、综合能力.
【解答】AB、由电路图可知,定值电阻R1与滑动变阻器R2串联,电流表测量电路中的电流,电压表测量R2两端的电压,故A错误;
当滑片向下运动时,R2接入电路的阻值变大,电路的总电阻变大,由欧姆定律可知,电源电压一定时,电路中的电流变小,由P=I2R可知,R1消耗的电功率变小,故B正确;
CD、当河水流速变大时,探头上表面所受河水流速大于下表面河水流速,则上表面所受河水压强小于下表面所受河水的压强,探头向上运动,带动滑处P向上移动,R2接入电路的阻值变小,电路的总电阻变小,根据欧姆定律可知,电源电压一定时,电路中的电流变大,根据U=IR可知,R1两端的电压变大,根据串联电路的电压规律可知,R2两端的电压变小,即电压表示数变小,故C错误。
同理可知,当电流表示数变小时,河水流速变小,故D错误。
故选:B。
43.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图可知,闭合开关S,定值电阻R2与滑动变阻器R1并联,电压表V测电源两端的电压,电流表A测干路电流,电流表A1测R1支路的电流,电流表A2测R2支路的电流。
由电源电压保持不变可知,滑片移动时电压表V的示数不变;因并联电路中各支路独立工作、互不影响,所以,滑片移动时通过R2支路的电流不变,即电流表A2的示数不变,电压表V与电流表A2的示数乘积不变,故B错误;
将滑动变阻器的滑片向右缓慢移动,变阻器接入电路中的电阻变大,由I可知,通过变阻器支路的电流变小,即电流表A1的示数变小,所以电压表V与电流表A1的示数之比变大,故AD错误;
由于电流表A与电流表A1的示数之差就是通过定值电阻R2的电流,由于通过R2支路的电流不变,所以电流表A与电流表A1的示数之差不变,故C正确。
故选:C。
44.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】先闭合开关S1,电路中只有电阻R2工作,电流表测量电路中的电流,电压表测量电源电压;
再闭S2后,两电阻并联,电流表测量干路的电流,电压表仍测量电源电压,由于电源电压不变,所以先闭合开关S1,再闭S2后,电压表示数不变;
由于并联电路各支路互不影响,所以通过R2的电流不变,并联电路干路电流等于各支路电流的和,所以先闭合开关S1,再闭S2后,电流表示数变大,故A正确。
故选:A。
45.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】如图所示定值电阻R0光敏电阻R串联,电流表测电路中的电流,电压表测光敏电阻两端的电压;
A、当有烟雾时报警,已知电路中的电流增大至某一数值时报警器开始报警,故有烟雾时,光照减弱,电路中电流增大,当电路电阻减小时,电流增大,光敏电阻R的阻值随光照强度的减弱而减小,故A错误;
B、已知光敏电阻R的阻值随光照强度的减弱而减小,故烟雾越浓,光照强度越弱,电阻越小,电路中的电流越大,故B错误;
C、已知光敏电阻R的阻值随光照强度的减弱而减小,故烟雾越浓,光照强度越弱,电阻越小,电路中的电流越大,根据欧姆定律I,定值电阻R0两端的电压增大,串联电路电源电压等于各部分电压之和,故光敏电阻两端的电压减小,即电压表示数减小,故C正确;
D、要提高警报灵敏度,需减小电路中的电阻以增大电流,使报警器更快报警,增大R0的阻值会增大电路电阻减小电流,不能提高警报灵敏度,故D错误。
故选:C。
46.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】
由电路图可知,R1与R2并联,电压表测电源电压,电流表A2测干路电流,电流表A1测R2支路的电流;
因电源电压保持不变,所以,滑片移动时,电压表V的示数不变,因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,并联电路干路电流等于各支路电流之和,所以电流表A2的示数与电流表A1的示数之差不变,故D正确;
当滑动变阻器R2的滑片P由中点向右端移动时,变阻器R2接入电路中的电阻变大,由欧姆定律可知,通过R2的电流变小,即电流表A1示数变小,由并联电路的电流特点可知,干路电流变小,即电流表A2示数变小,故AB错误;
由电路图和欧姆定律可知电压表V示数与电流表A1示数的比值等于变阻器R2接入电路的阻值,且R2接入电路的阻值变大,所以该比值变大,故C错误。
故选:D。
47.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】由题图可知,电流表串联接入电路中,电压表测量R左边部分电阻两端的电压。
AB.当物体M向右移动时,电阻上的滑片右移,R接入电路的电阻不变,根据欧姆定律可知,电路中的电流不变,电流表示数不变;P点左侧部分变长,左侧电阻变大,根据U=IR可知,左侧两端的电压变大,电压表示数变大,故AB不正确;
CD.电压表示数变大,电流表示数不变,电压表示数和电流表示数比值变大,故C正确,D不正确。
故选:C。
48.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】先分析A、B选项是否正确。
(1)分析电流表:R1与R2串联,在向右移动滑片的过程中,R2阻值变大,电路中总阻值变大,电流减小,因此电流表示数变小。
(2)分析电压表:电流表示数减小,根据U=IR得到R1的电压减小,而两者电压之和不变,因此R2的电压增大。
综上分析,选项B正确。
再分析C、D两个选项。
电压表V1与电流表示数的比值是R1的阻值,应该不变,因此C错误。
电压表V2与电流表示数的比值是R2的阻值,应该变大,因此D错误。
故选:B。
49.【考点】动态电路的分析.版权所有
【专题】电流和电路;分析、综合能力.
【解答】A.闭合开关S,由题图可知,保持R2阻值不变,被测物体质量变小时,滑片向上移动,由于电压表与滑片串联,电压表的内阻很大,此时移动滑片也不会改变R1连入电路的阻值,由于电源电压不变,R1与R2连入电路的阻值不变,根据欧姆定律可知,电路中电流不变,故A错误;
B.保持R2阻值不变,被测物体质量变大时,滑片向下移动,由串联电路的分压规律可知,此时电压表示数变大,故B错误;
C.将R2滑片向左滑动,接入电路电阻变大,由串联分压规律可知,R1分到的电压变小,测量相同质量物体时,电压表示数变小,分度值变大,故C错误;
D.若台秤测量值偏小,根据串联电路分压规律可知,可以将R2滑片向右滑动进行校准,这时R2连入电路的电阻变小,R1两端的电压变大,台秤测量值分变大,故D正确。
故选:D。
二.多选题(共6小题)
50.【考点】动态电路的分析.版权所有
【专题】欧姆定律;应用能力.
【解答】A、当水箱内水位上升时,水箱中水的深度变大,根据p=ρgh可知水对箱底的压强变大,故A错误;
BCD、由图可知,滑动变阻器R与定值电阻R0串联,电压表测R0两端的电压。
当水箱内水位上升时,在滑杆的作用下,滑片向下移动,滑动变阻器R接入电路的阻值变小;
根据串联电路的电阻规律可知电路的总电阻变小,根据I可知电路中的电流变大,
根据U=IR可知,R0两端的电压变大,即电压表的示数变大,故BD正确、C错误。
故选:BD。
51.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】AB、仅闭合S1,定值电阻R1和滑动变阻器R2串联,电压表测定值电阻R1两端的电压,电流表测电路中的电流;
将滑片P向右移动,变阻器接入电路的电阻变大,电路的总电阻变大,由欧姆定律可知电路中的电流变小,即电流表A的示数变小,由U=IR可知定值电阻R1两端的电压变小,即电压表V的示数变小;反之,将滑片P向左移动时,A的示数变大,V的示数变大,故A错误,B正确;
C、先闭合S1,定值电阻R1和滑动变阻器R2串联,电压表测定值电阻R1两端的电压;保持滑片P位置不动,再闭合S2时,滑动变阻器R2被短路,电路中只有电阻R1,电压表测电源电压,所以电压表V的示数变大,故C正确;
D、闭合S1和S2,变阻器R2被短路,只有电阻R1工作,电压表测电源电压,所以,将滑片P向右适当移动的过程中,V的示数不变,故D正确。
故选:BCD。
52.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表A测电路中的电流。
ABC、闭合开关S,将滑动变阻器的滑片P向下移动,接入电路电阻变大,电路的总电阻变大,由欧姆定律可知电路中的电流变小,电流表A的示数变小,由U=IR知定值电阻R1两端的电压变小,电压表V1的示数变小;
根据串联电路的电压规律可知,电源电压不变,定值电阻R1两端的电压变小,则电压表V2的示数变大,V1示数与电流表A的示数之比为电阻R1不变,故A正确,B错误;
电压表V2和电流表A的示数之比滑动变阻器接入电路的电阻,滑动变阻器接入电路的电阻变小,所以电压表V2和电流表A的示数之比变大,故C正确;
D、两电压表示数变化量相同,所以电压表V2的示数变化量与电流表A的示数变化量之比等于定值电阻的阻值,故D错误。
故选:AC。
53.【考点】动态电路的分析.版权所有
【专题】欧姆定律;分析、综合能力.
【解答】由图可知,定值电阻R0与滑动变阻器R串联,电流表测量电路中的电流,电压表测量R两端的电压。将滑片P向右移动时,R接入的阻值变大,电路的总电阻变大,根据欧姆定律可知电路中的电流变小,由U=IR可知,R0两端的电压变小,根据串联电路的电压规律可知R两端的电压变大,即电流表示数变小,电压表示数变大,故AD正确、BC错误。
故选:AD。
54.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;电能和电功率;应用能力.
【解答】根据电路图可知,灯泡与滑动变阻器串联接入电路中,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压;
由P=UI可得灯泡的额定电流:I额0.5A;电流表量程为“0~0.6A”,故电路中的最大电流为0.5A;
灯泡正常发光时的电压为2.5V,功率为1.25W,当灯泡正常发光时,串联电路总电压等于各分电压之和,此时电压表的最小示数:U滑=U﹣UL=4.5V﹣2.5V=2V;
此时电路中的最大电流Imax=0.5A,
此时滑动变阻器接入电路的电阻最小,由I可得:R滑min4Ω;
灯泡的电阻:RL5Ω;
滑动变阻器的电阻越大,分担的电压越大,根据电压表的量程可知,电压表的最大示数为3V,所以电压表示数变化范围2V~3V,故B正确;
当滑动变阻器接入电路中的电阻最大,电路中的最小电流,则根据串联电路的特点和欧姆定律可得:
Imin0.3A,电路中电流变化的范围是0.3A~0.5A,故A正确;
此时滑动变阻器的最大阻值:Rmax10Ω,所以滑动变阻器的范围是4Ω~10Ω,故C错误;
灯泡的额定功率为最大功率;灯泡最小功率为:PL小=U L小Imin=1.5V×0.3A=0.45W,则小灯泡实际功率变化范围0.45W~1.25W,故D正确。
故选:ABD。
55.【考点】动态电路的分析.版权所有
【专题】应用题;欧姆定律;应用能力.
【解答】A、根据I可知,R1,R1与P的滑动无关,R1为定值,故V1和A的示数之比不变,故A正确;
B、根据I可知,R2,P向下滑动,R2接入电路的电阻变大,因此V2和A的示数之比变大,故B正确;
C、根据I可知,R1,所以V1和A示数变化量的比值的绝对值不变,故C错误;
D、根据串联电路的电压规律可知,U1+U2=U,故|ΔU2|=|ΔU1|,即,所以电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变,故D正确。
故选:ABD。
三.填空题(共4小题)
56.【考点】动态电路的分析;欧姆定律的简单计算.版权所有
【专题】欧姆定律;应用能力.
【解答】根据图2 可知:当气体浓度增加时,Rx的阻值将减小,电压表测量的是定值电阻R两端的电压,因为电路中的总电阻减小,根据欧姆定律,电路中的电流增大,所以R两端的电压增大,电压表的示数会增大。
由图1可知,R、Rx串联,电压表测量定值电阻R两端的电压,
要求将电压表示数为1.5V处标为气体浓度0.5%,由图像可知此时气敏电阻的阻值Rx=20Ω,
此时气敏电阻两端的电压为Ux=U﹣UV=4V﹣1.5V=2.5V,
串联电路中电流处处相等,则此时电路中的电流为:,
所以定值电阻的阻值为:。
若长时间使用后,电源电压降低,此时电路中的电流会偏小,则测量结果会小于实际的气体浓度。
故答案为:减小;增大;12;小于。
57.【考点】动态电路的分析;电流表、电压表在判断电路故障中的应用.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图知小灯泡与滑动变阻器串联,电压表测量滑动变阻器两端的电压;
闭合开关S,无论怎样移动滑动变阻器,电压表示数始终接近电源电压,说明电压表与电源连通,则与电压表并联的电路以外的电路是完好的,则与电压表并联的电路断路了,即滑动变阻器断路;
滑片向左移动,滑动变阻器接入电路的电阻变大,根据串联电路的分压作用知滑动变阻器两端的电压变大,电压表的示数变大。
故答案为:断路;变大。
58.【考点】动态电路的分析.版权所有
【专题】电路和欧姆定律;分析、综合能力.
【解答】电源电压保持不变,R为定值电阻,Rt为热敏电阻,其阻值随温度的降低而增大。闭合开关S,当热敏电阻Rt的温度降低时,Rt阻值变大,R总变大,I变小,则UR=IR变小,URt变大;
电压表V2的示数与电流表A的示数之比等于R的阻值,大小不变。
故答案为:变大,不变。
59.【考点】动态电路的分析.版权所有
【专题】定性思想;电路变化分析综合题;应用能力.
【解答】由电路图可知,热敏电阻R与定值电阻R0串联,电压表测R0两端的电压,电流表测电路中的电流。
由图乙可知,温度升高时R的阻值变小,由串联电路的分压特点可知,R两端的电压变小,由串联电路电压的规律知定值电阻R0两端的电压变大,即电压表的示数变大;
由图甲可知,电压表示数变化量与电流表示数变化量的比值等于R0的阻值,由于R0的阻值不变,则该比值不变。
故答案为:变大;不变。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 (共 2 页)
21世纪教育网(www.21cnjy.com)
