06　第一部分　第二章　类图通法1　与太阳辐射相关的等值线图的判读 课件《高考快车道》2026高考地理一轮总复习

(共16张PPT)
第一部分　自然地理
第二章　宇宙中的地球
类图通法1　与太阳辐射相关的等值线图的判读

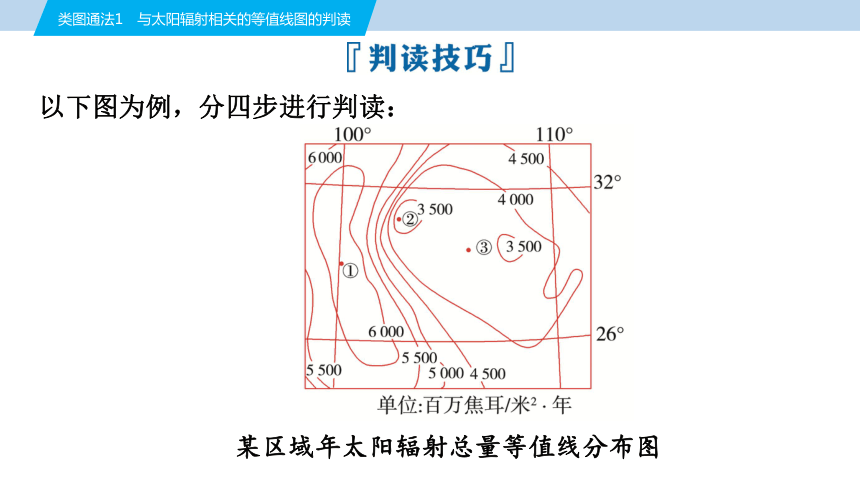

以下图为例，分四步进行判读：
某区域年太阳辐射总量等值线分布图

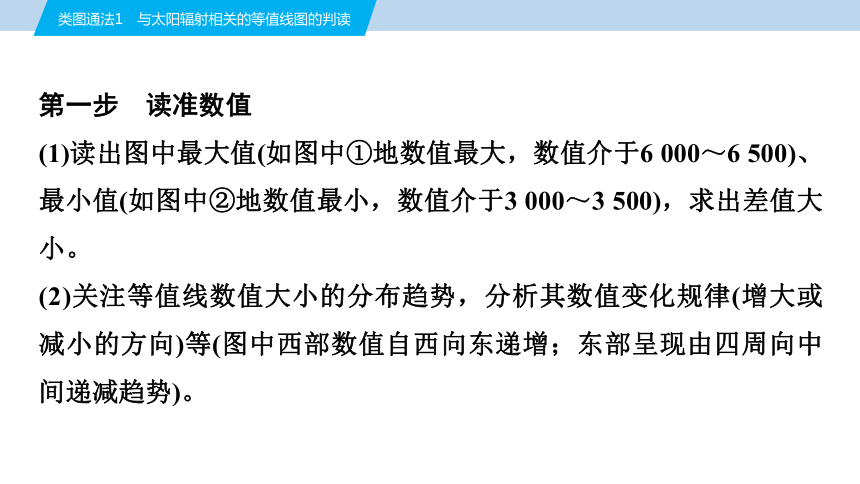

第一步　读准数值
(1)读出图中最大值(如图中①地数值最大，数值介于6 000～6 500)、最小值(如图中②地数值最小，数值介于3 000～3 500)，求出差值大小。
(2)关注等值线数值大小的分布趋势，分析其数值变化规律(增大或减小的方向)等(图中西部数值自西向东递增；东部呈现由四周向中间递减趋势)。

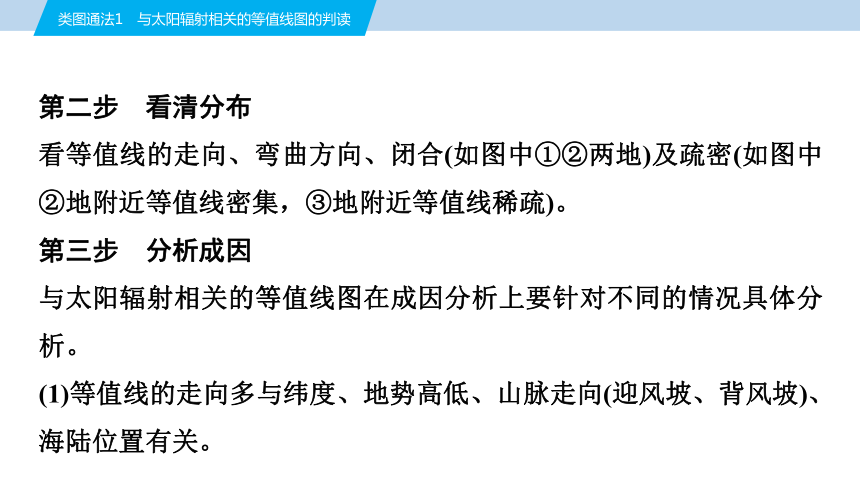

第二步　看清分布
看等值线的走向、弯曲方向、闭合(如图中①②两地)及疏密(如图中②地附近等值线密集，③地附近等值线稀疏)。
第三步　分析成因
与太阳辐射相关的等值线图在成因分析上要针对不同的情况具体分析。
(1)等值线的走向多与纬度、地势高低、山脉走向(迎风坡、背风坡)、海陆位置有关。

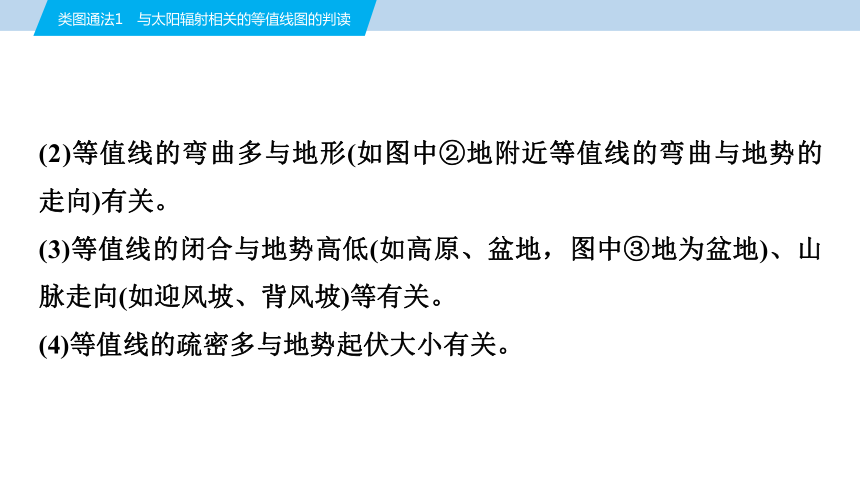

(2)等值线的弯曲多与地形(如图中②地附近等值线的弯曲与地势的走向)有关。
(3)等值线的闭合与地势高低(如高原、盆地，图中③地为盆地)、山脉走向(如迎风坡、背风坡)等有关。
(4)等值线的疏密多与地势起伏大小有关。

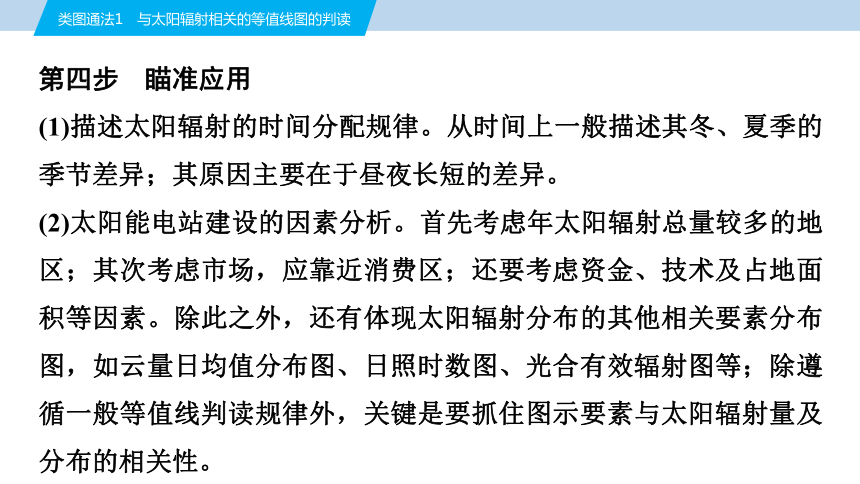

第四步　瞄准应用
(1)描述太阳辐射的时间分配规律。从时间上一般描述其冬、夏季的季节差异；其原因主要在于昼夜长短的差异。
(2)太阳能电站建设的因素分析。首先考虑年太阳辐射总量较多的地区；其次考虑市场，应靠近消费区；还要考虑资金、技术及占地面积等因素。除此之外，还有体现太阳辐射分布的其他相关要素分布图，如云量日均值分布图、日照时数图、光合有效辐射图等；除遵循一般等值线判读规律外，关键是要抓住图示要素与太阳辐射量及分布的相关性。

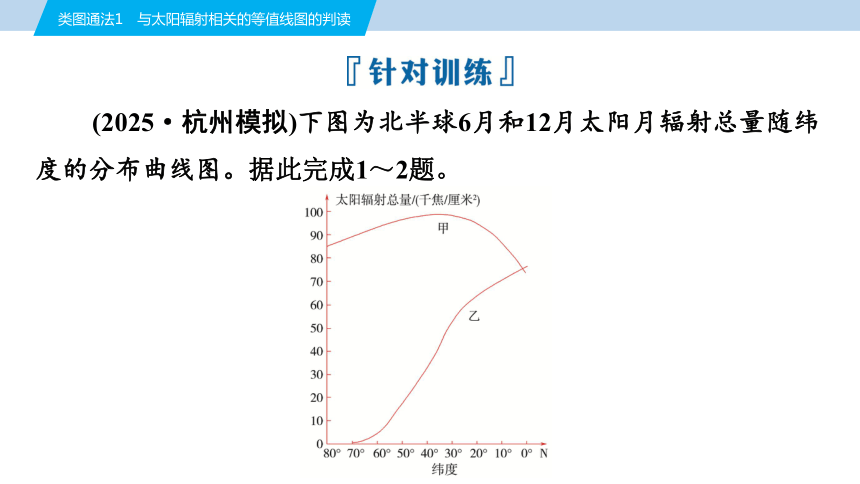

(2025·杭州模拟)下图为北半球6月和12月太阳月辐射总量随纬度的分布曲线图。据此完成1～2题。
1．图中(　　)
A．甲为6月，太阳月辐射量各纬度比乙大
B．甲为12月，从赤道到高纬度辐射量差异小
C．乙为12月，中纬度地区辐射变化梯度大
D．乙为6月，纬度越高太阳辐射总量越小
2．图示太阳月辐射总量随纬度的变化特征直接形成了(　　)
A．三圈环流 B．季风环流
C．大洋环流 D．海—气相互作用
√
√
1．C　2．A　[第1题，6月，太阳直射点位于北半球，北半球各纬度月太阳辐射差异较小，结合图示信息可推测甲为6月，则乙为12月，B、D错误；甲靠近赤道的地区，太阳月辐射量比乙小，A错误；12月，中纬度地区曲线变化快说明辐射变化梯度大，C正确。第2题，不同纬度的太阳辐射差异直接形成三圈环流，A正确；季风环流的成因是海陆热力性质差异，大洋环流的直接成因是风、密度差异等，B、C错误；海—气相互作用是海水与大气之间的物质和能量交换，D错误。]
3．阅读图文材料，回答下列问题。
河西走廊东部位于乌鞘岭以西、祁连山北麓，海拔1 300～
3 100米。目前，河西走廊地区在乡村振兴战略的政策支持下，大力发展太阳能光伏发电村集体经济产业，并取得了良好的效果。下图示意河西走廊东部等高线及年太阳总辐射量空间分布。
(1)指出影响太阳辐射量的主要自然因素。
(2)描述河西走廊东部太阳辐射量的空间分布特征。
(3)从太阳能资源角度，分析河西走廊地区大力发展太阳能产业的原因。
[解析]　第(1)题，影响太阳辐射量的自然因素主要有纬度位置、天气状况、海拔、日照时间等。除此之外，读图可知，河西走廊东部地区地势南高北低，南坡处于迎风坡，受来自海洋水汽的影响，降水多，南部年太阳总辐射量较北坡要少，因此地形坡向也是影响太阳辐射量的自然因素之一；海拔高，大气稀薄，大气透明度高，大气对太阳辐射的削弱作用弱，到达地面的太阳辐射量多。第(2)题，读图可知，河西走廊东部年太阳总辐射量在空间上整体分布不均，南北差异大；整体上看该地区北部年太阳总辐射量大，南部相对较低，所以北多南少；另外，该地区南部随着海拔的变化，年太阳总辐射量也存在差异，整体由低海拔向高海拔减少。
第(3)题，太阳能资源角度涉及当地太阳能资源条件及太阳能资源本身具备的特点。河西走廊地区海拔较高，大气透明度较高，太阳辐射强；晴天日数多，日照时间长，太阳能资源丰富，太阳能产业发展资源条件好；同时太阳能资源为清洁能源，无污染；太阳能资源为可再生能源，也是我国当前能源发展的方向。
[答案]　(1)纬度位置、 海拔、天气状况、日照时数、地形坡向、大气透明度等。
(2)年太阳总辐射量空间分布差异大；总体上北部多，南部少；由低海拔到高海拔呈减少趋势。
(3)河西走廊地区海拔较高，大气透明度较高，太阳辐射强；晴天日数多，日照时间长，太阳能资源丰富；太阳能资源为清洁能源，无污染；太阳能资源为可再生能源。
谢 谢 ！
