第一部分　自然地理
第四章　地球上的大气
类图通法4　等压线图的判读

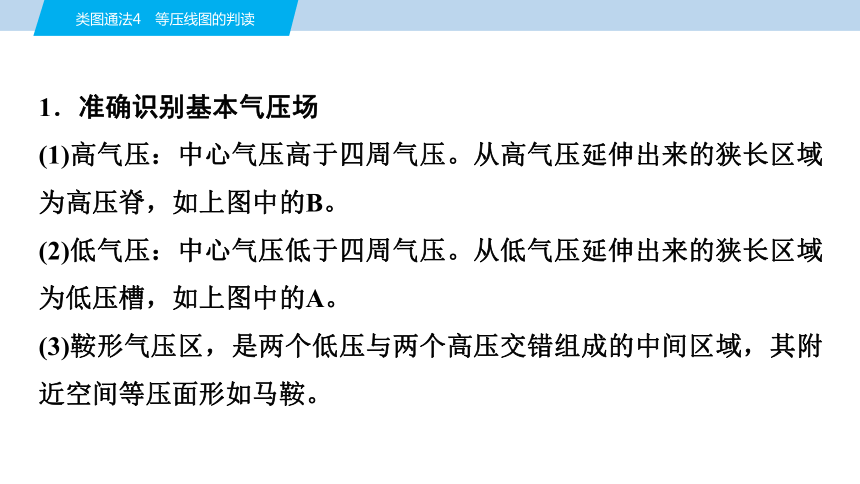

1．准确识别基本气压场

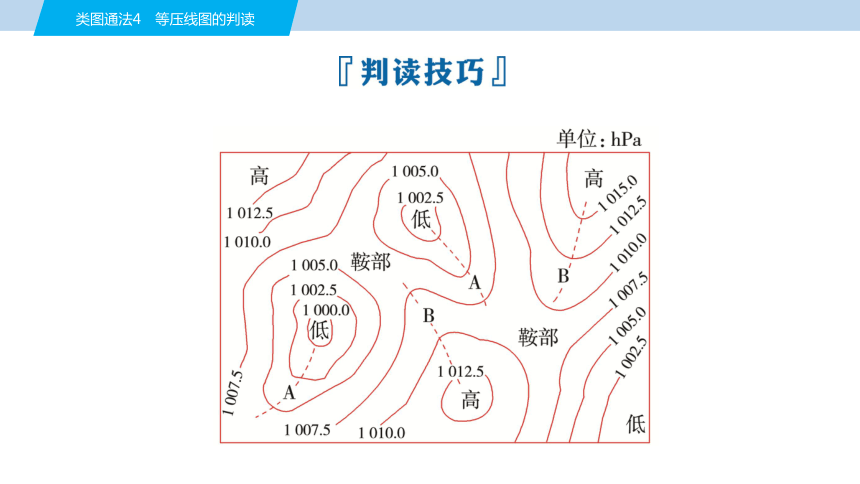

(1)高气压：中心气压高于四周气压。从高气压延伸出来的狭长区域为高压脊，如上图中的B。
(2)低气压：中心气压低于四周气压。从低气压延伸出来的狭长区域为低压槽，如上图中的A。
(3)鞍形气压区，是两个低压与两个高压交错组成的中间区域，其附近空间等压面形如马鞍。

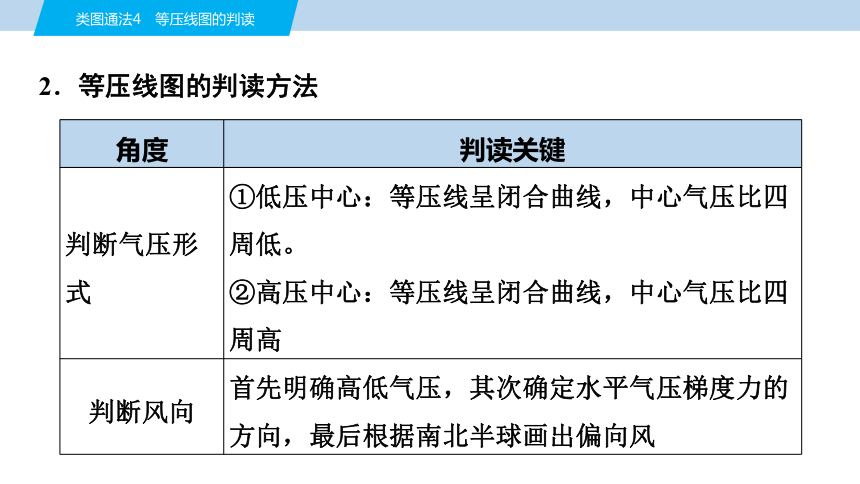

2．等压线图的判读方法
角度 判读关键
判断气压形式 ①低压中心：等压线呈闭合曲线，中心气压比四周低。
②高压中心：等压线呈闭合曲线，中心气压比四周高
判断风向 首先明确高低气压，其次确定水平气压梯度力的方向，最后根据南北半球画出偏向风

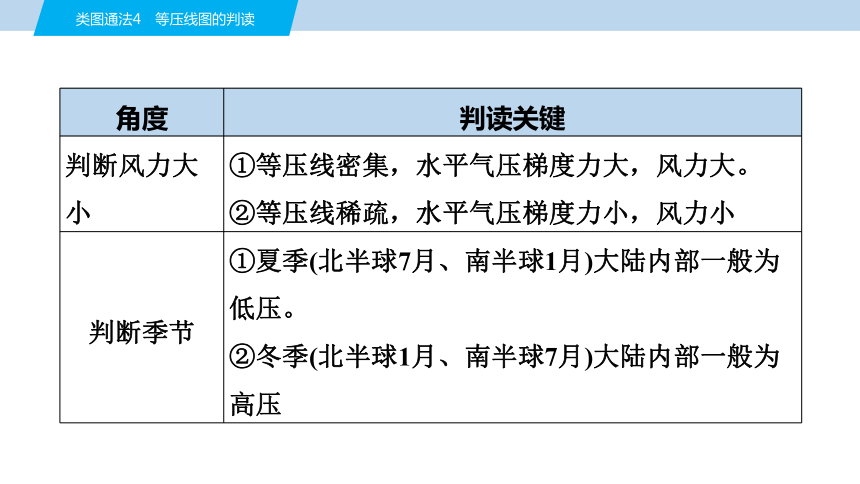

角度 判读关键
判断风力大小 ①等压线密集，水平气压梯度力大，风力大。
②等压线稀疏，水平气压梯度力小，风力小
判断季节 ①夏季(北半球7月、南半球1月)大陆内部一般为低压。
②冬季(北半球1月、南半球7月)大陆内部一般为高压

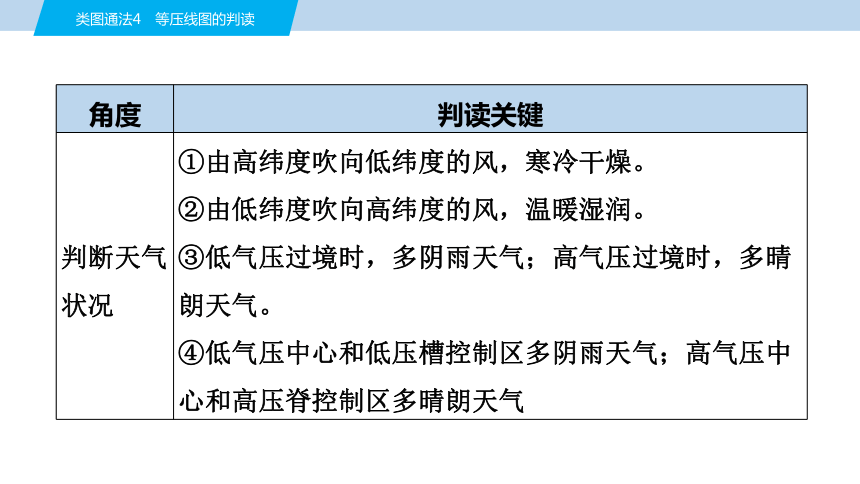

角度 判读关键
判断天气状况 ①由高纬度吹向低纬度的风，寒冷干燥。
②由低纬度吹向高纬度的风，温暖湿润。
③低气压过境时，多阴雨天气；高气压过境时，多晴朗天气。
④低气压中心和低压槽控制区多阴雨天气；高气压中心和高压脊控制区多晴朗天气
下图为某时某区域海平面气压分布。据此完成1～3题。
1．甲、乙、丙、丁四地中，风速最大的是(　　)
A．甲　 B．乙
C．丙 D．丁
2．图示时刻，乙地的风向是(　　)
A．偏北风 B．偏南风
C．偏西风 D．偏东风
3．丙、丁两地的气压差最可能是(　　)
A．7 hPa B．12 hPa
C．22 hPa D．32 hPa
√
√
√
1．B　2．A　3．B　[第1题，乙地等压线最密集，水平气压梯度力最大，故风力最大，B正确；甲、丙、丁等压线较稀疏，风力较小。第2题，对图中乙地的风向进行判断时，首先要找出水平气压梯度力，水平气压梯度力垂直于等压线，由高压指向低压，图中乙地水平气压梯度力大致由西北指向东南，但风在近地面会受到地转偏向力和摩擦力的影响，实际风向与水平气压梯度力有30°～60°的夹角，乙地位于北半球，受地转偏向力的作用，风向向右偏转，故乙地为偏北风。第3题，图中的等压距为2.5 hPa，丙地的气压为
1 020～1 022.5 hPa，丁地的气压为1 010～1 012.5 hPa，故丙、丁两地的气压差为7.5～12.5 hPa。]
(2025·温州模拟)下图是2023年10月9日8时亚洲局部地区海平面气压(单位：hPa)分布图。读图，完成4～5题。
4．此时，江苏省大部分地区的盛行风向是(　　)
A．东南风 B．东北风
C．西南风 D．西北风
5．甲地与丙地风速存在较大差异，其主要影响因素是(　　)
A．大气温度 B．地表摩擦力
C．地转偏向力 D．水平气压梯度力
√
√
4．D　5．B　[第4题，图示江苏省大部分地区东侧气压低于西侧，在图中江苏省位置垂直于等压线、由高压区指向低压区画水平气压梯度力，指向大致向东；图示为北半球，近地面风向右偏转约30°～45°，此时江苏省大部分地区盛行风向为西北风。第5题，大气温度并不直接影响风力大小，A错误；图中显示，甲地位于陆地，丙地位于海洋，摩擦力较小，风速较大，B正确；地转偏向力影响风向，不影响风速，C错误；读图可知，甲地等压线密集，水平气压梯度力大，风力应该较强，而丙地等压线稀疏，水平气压梯度力小，风力应该较弱，但是丙地是大风区，则水平气压梯度力不是形成二者风速差异的主要因素，D错误。]
谢 谢 ！
