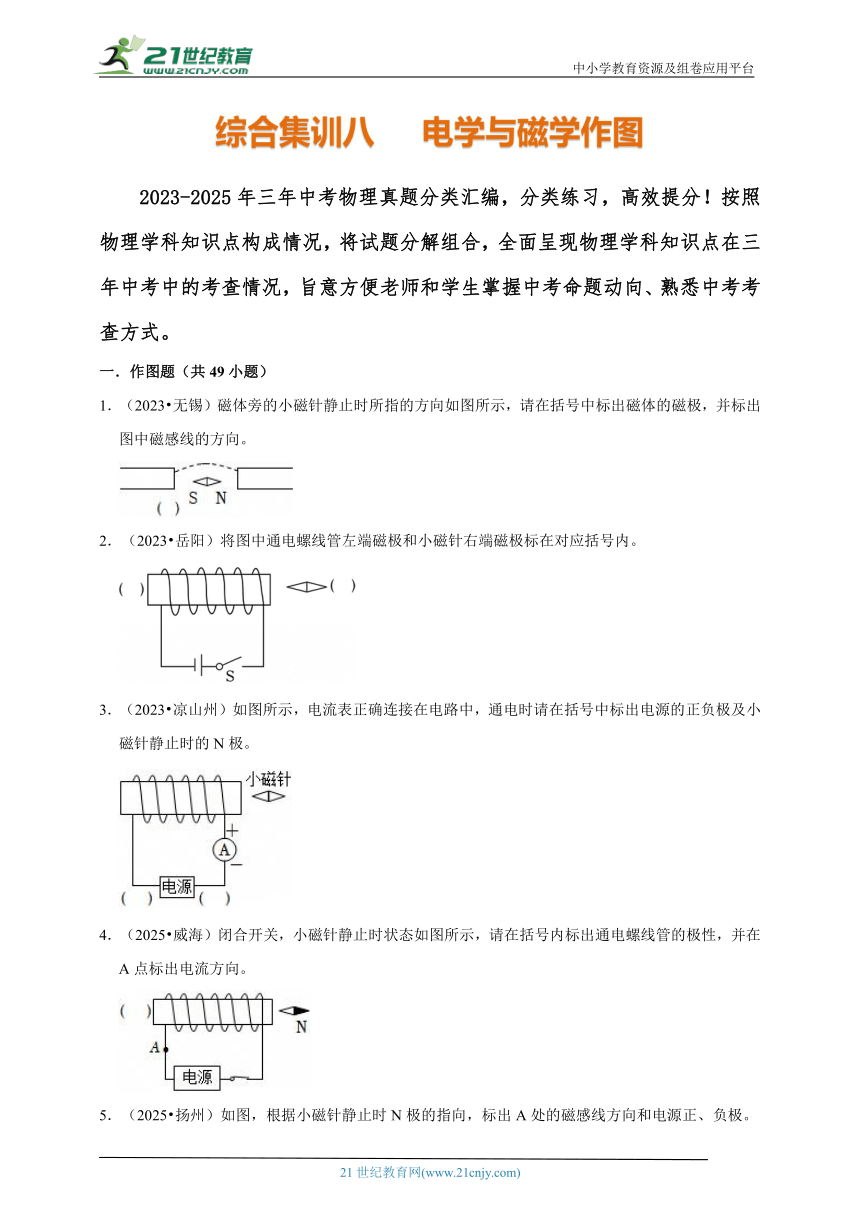

综合集训八 电学与磁学作图
2023-2025年三年中考物理真题分类汇编，分类练习，高效提分！按照物理学科知识点构成情况，将试题分解组合，全面呈现物理学科知识点在三年中考中的考查情况，旨意方便老师和学生掌握中考命题动向、熟悉中考考查方式。
一．作图题（共49小题）
1．（2023 无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
2．（2023 岳阳）将图中通电螺线管左端磁极和小磁针右端磁极标在对应括号内。
3．（2023 凉山州）如图所示，电流表正确连接在电路中，通电时请在括号中标出电源的正负极及小磁针静止时的N极。
4．（2025 威海）闭合开关，小磁针静止时状态如图所示，请在括号内标出通电螺线管的极性，并在A点标出电流方向。

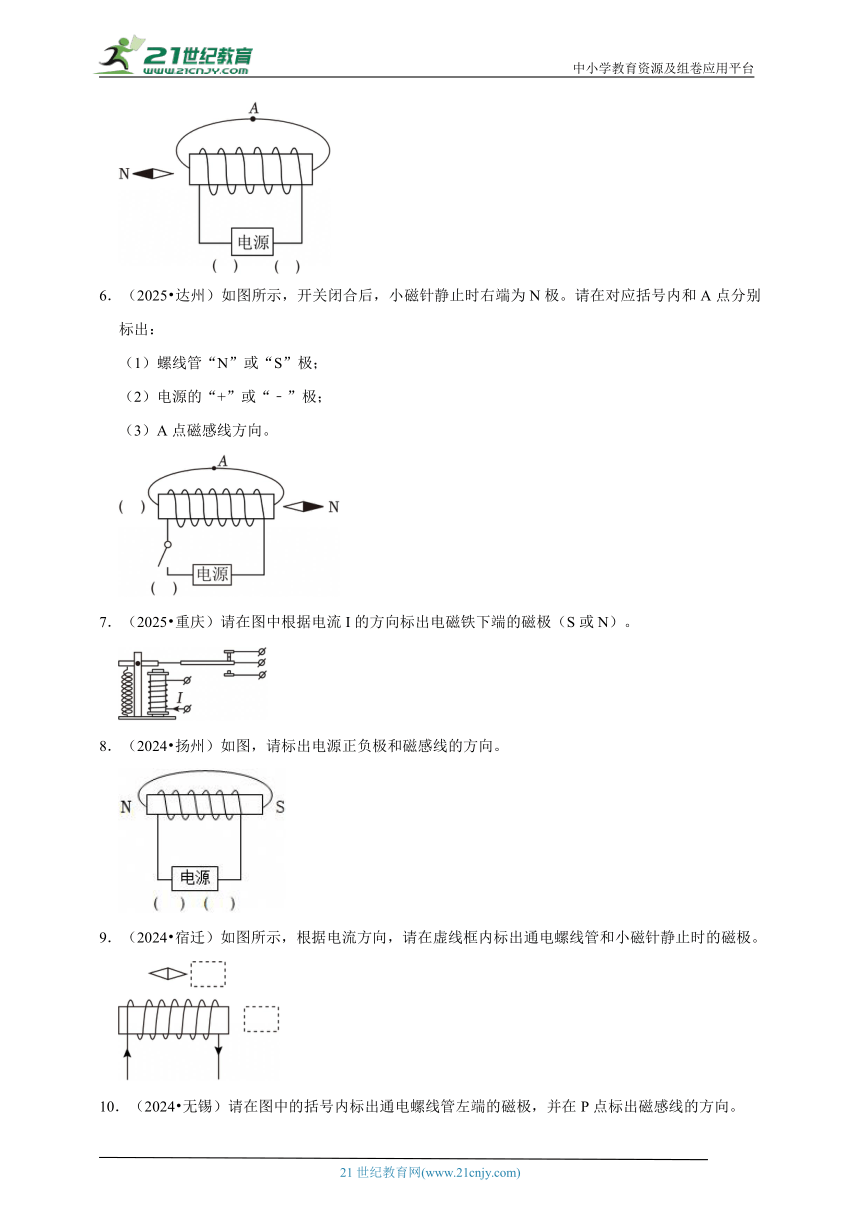

5．（2025 扬州）如图，根据小磁针静止时N极的指向，标出A处的磁感线方向和电源正、负极。
6．（2025 达州）如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
（1）螺线管“N”或“S”极；
（2）电源的“+”或“﹣”极；
（3）A点磁感线方向。
7．（2025 重庆）请在图中根据电流I的方向标出电磁铁下端的磁极（S或N）。
8．（2024 扬州）如图，请标出电源正负极和磁感线的方向。
9．（2024 宿迁）如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极。

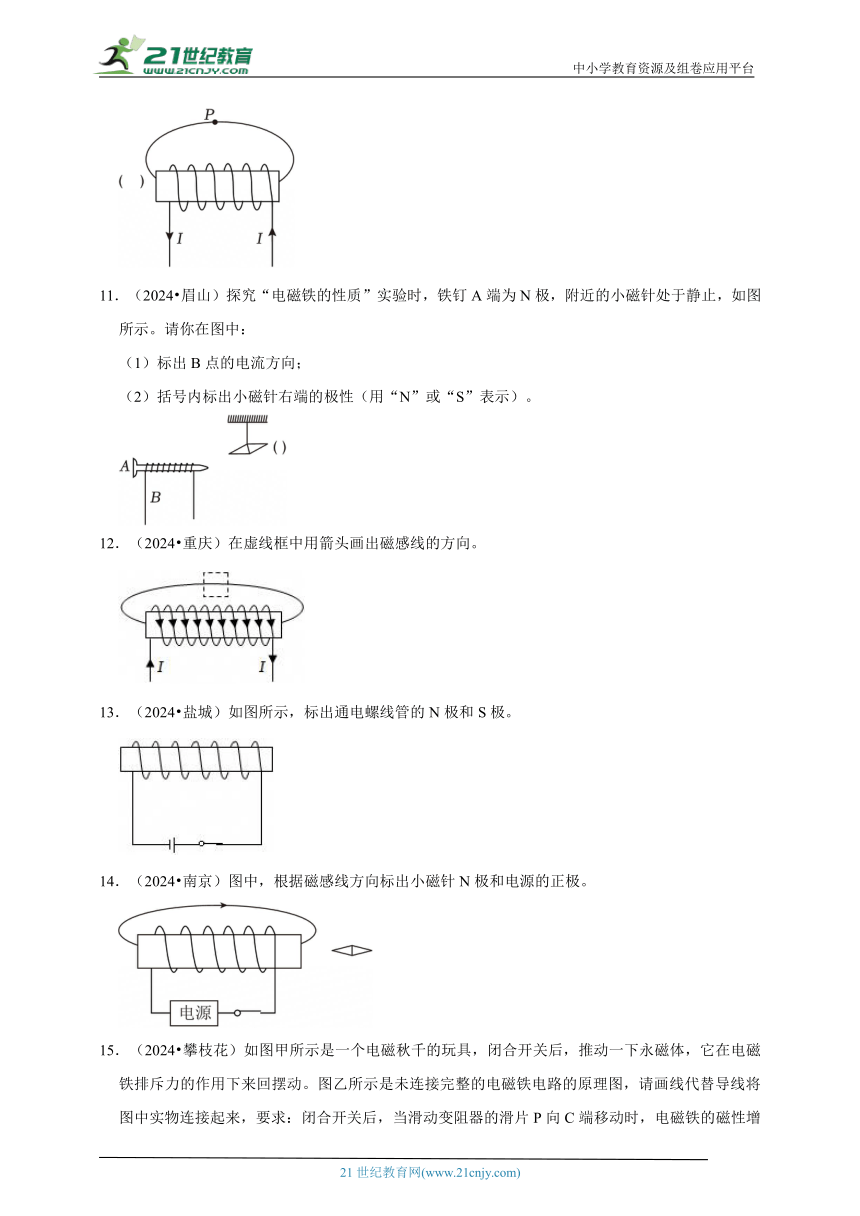

10．（2024 无锡）请在图中的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。
11．（2024 眉山）探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止，如图所示。请你在图中：
（1）标出B点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
12．（2024 重庆）在虚线框中用箭头画出磁感线的方向。
13．（2024 盐城）如图所示，标出通电螺线管的N极和S极。
14．（2024 南京）图中，根据磁感线方向标出小磁针N极和电源的正极。

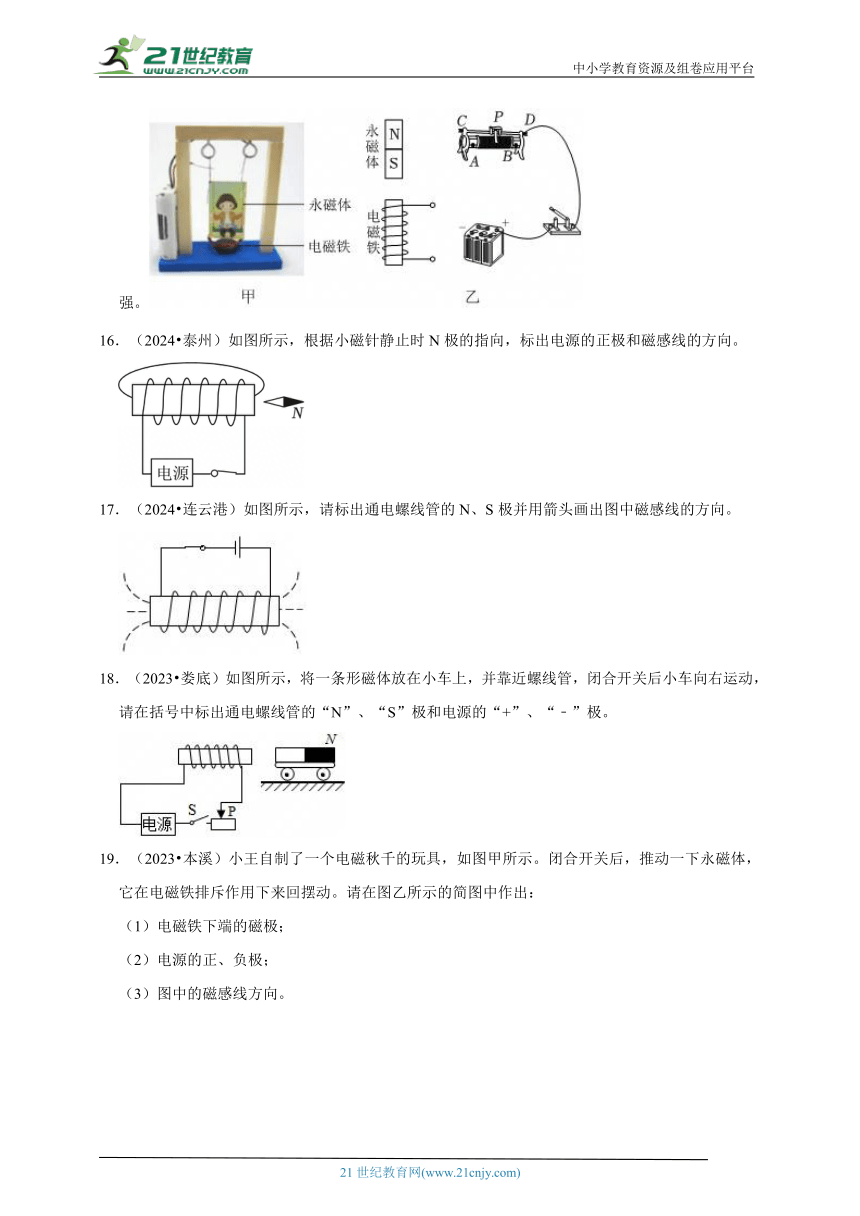

15．（2024 攀枝花）如图甲所示是一个电磁秋千的玩具，闭合开关后，推动一下永磁体，它在电磁铁排斥力的作用下来回摆动。图乙所示是未连接完整的电磁铁电路的原理图，请画线代替导线将图中实物连接起来，要求：闭合开关后，当滑动变阻器的滑片P向C端移动时，电磁铁的磁性增强。
16．（2024 泰州）如图所示，根据小磁针静止时N极的指向，标出电源的正极和磁感线的方向。
17．（2024 连云港）如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
18．（2023 娄底）如图所示，将一条形磁体放在小车上，并靠近螺线管，闭合开关后小车向右运动，请在括号中标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
19．（2023 本溪）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一下永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。

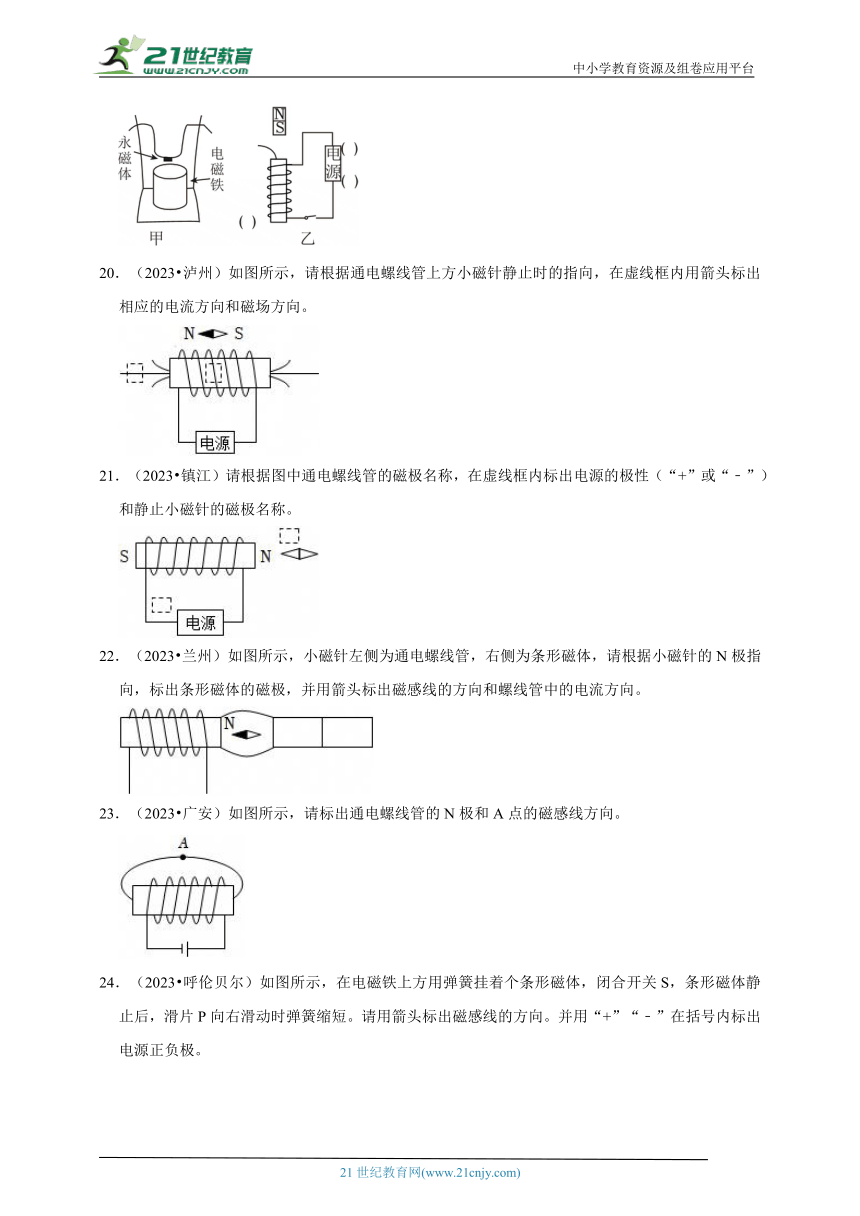

20．（2023 泸州）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。
21．（2023 镇江）请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性（“+”或“﹣”）和静止小磁针的磁极名称。
22．（2023 兰州）如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。
23．（2023 广安）如图所示，请标出通电螺线管的N极和A点的磁感线方向。
24．（2023 呼伦贝尔）如图所示，在电磁铁上方用弹簧挂着个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧缩短。请用箭头标出磁感线的方向。并用“+”“﹣”在括号内标出电源正负极。
25．（2023 德州）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的极性并在虚线框内的磁感线上画出其方向。
26．（2023 营口）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“﹣”表示），并在虚线框内填入电铃（）和指示灯的电路元件符号。
27．（2023 海南）请在图中用箭头标出蹄形磁体a点处的磁感线方向。
28．（2023 随州）五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周围画出一条磁感线。
29．（2025 湖北）如图，磁悬浮列车悬浮在铁轨上不与轨道接触，请画出列车的重力（O点为重心）及左侧悬浮电磁铁所受轨道电磁铁作用力的示意图。
30．（2025 遂宁）小聪将通电螺线管放入地球仪来模拟地磁场，请在右侧简图中，用箭头在A点标出该处磁感线方向，并在括号内用“+”或“﹣”标出电源下端的极性。
31．（2025 凉山州）如图所示，请用笔画线代替导线将电路连接完整，并在括号中用符号标出螺线管的磁极（要求：闭合开关，向左移动滑片P，螺线管磁性变强）。
32．（2024 内江）如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
33．（2024 东营）闭合开关，通电螺线管附近小磁针的N极指向如图所示，请在图中括号内标出电源的“+”“﹣”极。
34．（2024 镇江）请根据图中电流方向，在虚线框内分别标出通电螺线管磁极的极性和静止小磁针的磁极名称。
35．（2023 吉林）请在图中标出通电螺线管的电流方向和磁感线方向。
36．（2023 内江）如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。
37．（2023 南通）如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源的正负极。
38．（2023 仙桃）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁感线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或“﹣”）、B右端的磁极（“N”或“S”），并标出图中磁感线的方向。
39．（2023 宜宾）如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。
40．（2025 吉林）如图所示，请标出通电螺线管的N极并在A点画出磁感线的方向。
41．（2025 广西）如图，某同学正确运用右手螺旋定则（安培定则）判断通电螺线管的磁极，请在图中标出流入螺线管的电流方向和通电螺线管的N极。
42．（2025 新疆）请根据图中静止的小磁针的指向，标出通电螺线管的电源的“+”极和“﹣”极。
43．（2024 潍坊）某款磁悬浮玩具的电路原理图如图所示。闭合开关，磁性小球悬停在空中，一小磁针静止于螺线管左侧，不考虑小磁针与磁性小球间的相互作用。
（1）将小磁针“N”“S”极填入括号中；
（2）画出磁性小球的受力示意图。
44．（2024 乐山）如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”、“﹣”极和通电螺线管左侧的极性。
45．（2024 德阳）如图所示，要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并标明通电螺线管右端的极性。
46．（2024 新疆）请在图中标出通电螺线管的N极。
47．（2023 威海）闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性（“+”或“﹣”），并标出磁感线的方向。
48．（2023 西宁）如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部的磁感线方向并在括号内标出电源的“+”“﹣”极。
49．（2023 辽宁）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“+”或“﹣”表示）。
综合集训八 电学与磁学作图
参考答案与试题解析
一．作图题（共49小题）
1．【考点】关于磁现象的作图．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】图中小磁针静止时其N极向右，说明该点的磁场方向向右，所以磁感线的方向是向右的；因磁体周围的磁感线从N极发出，回到S极，故左侧磁体的右端为N极；如图所示：
2．【考点】利用安培定则判断磁极；安培定则．版权所有
【专题】作图题；磁现象、电生磁；应用能力．
【解答】根据图示可知，电流从螺线管的右端流入，根据安培定则可知，螺线管的右端为S极、左端为N极；根据异名磁极相互吸引可知，小磁针的左端为N极、右端为S极，如图所示：
3．【考点】标出螺线管中电流的方向；磁极间的相互作用；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】电流应从电流表的正接线柱流入、负接线柱流出，则可知电源的左端为正极、右端为负极，即电流从螺线管的左端流入，右端流出，根据安培定则可知，通电螺线管的左端为S极、右端为N极；根据异名磁极相互吸引可知，小磁针静止时左端为S极，右端为N极，如下图所示：
4．【考点】磁极间的相互作用；利用安培定则判断磁极．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；由右手螺旋定则可知电流由左侧流入，即A点电流方向应向上；如图所示：
5．【考点】利用安培定则判断电流方向；磁极间的相互作用；磁感线及其特点．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】小磁针的左端为N极，右端是S极，由异名磁极相互吸引可知，螺线管的左端为N极，右端为S极；
在磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向右的。
利用螺线管的左端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的右端流入左端流出，从而可以确定电源的右端为正极，左端为负极。
6．【考点】利用安培定则判断电流方向；磁极间的相互作用；常见磁体的磁感线分布．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】（1）根据同名磁极相互排斥，异名磁极相互吸引可知，螺线管的右端为N极，左端为S极；
（2）由安培定则可知，电源的左端为“+”极，右端为“﹣”极；
（3）由螺线管外部的磁感线从N极指向S极可知，A点磁感线方向指向左侧，如图所示：
7．【考点】磁极间的相互作用；利用安培定则判断电流方向．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】如图，电流沿线圈逆时针方向从下端流向上端，根据安培定则可知，电磁铁下端为S极，如图所示：
8．【考点】关于磁现象的作图；安培定则．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】由图可知，通电螺线管的左侧为N极，右侧为S极，则外部磁感线由N指向S极；由安培定则可得电流由右侧流入，电源的右侧为正极，左侧为负极，如图所示：
9．【考点】利用安培定则判断磁极；磁极间的相互作用．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】根据电流从左侧流入，由安培定则知，左侧为N极，右侧为S极，右侧吸引小磁针的N极，故小磁针右侧为N极。如图所示：
10．【考点】标出通电螺线管的NS极；关于磁现象的作图；利用安培定则判断磁极．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】由安培定则可得，螺线管左侧为N极，右侧为S极，因外部磁感线由N极指向S极，故磁感线方向向右；如图所示：
11．【考点】利用安培定则判断磁极；磁极间的相互作用；安培定则．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】（1）已知铁钉A端为N极，由安培定则可知，B点的电流方向为向上；
（2）铁钉A端为N极，钉尖一端为S极，由磁极间的作用规律可知，小磁针右端为S极，如图所示：
12．【考点】关于磁现象的作图．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】由图可知，电流从螺线管的左端流入，右端流出，由安培定则可知，螺线管的右端为N极，左端为S极，螺线管外部的磁感方向从N极到S极，通电螺线管周围磁感线的方向如图所示：
13．【考点】标出通电螺线管的NS极．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的左端为磁场的N极，右端为S极。如下图：
14．【考点】利用安培定则判断电流方向；磁极间的相互作用；磁感线及其特点．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】因为磁体周围的磁感线总是从N极出发，回到S极，所以螺线管的左端为N极，根据异名磁极相互吸引可知，小磁针的左端是N极，右端为S极；
根据安培定则可以判断出电源的右端为正极，左端为负极，如图所示：
15．【考点】影响电磁铁磁性强弱的因素．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】闭合开关后，当滑动变阻器的滑片P向C端移动时，电磁铁的磁性增强，说明电路中的电流增大，滑动变阻器接入电路中的电阻变小，则应接入A接线柱，如图所示：
16．【考点】利用安培定则判断电流方向；磁极间的相互作用；磁感线及其特点．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】（1）由图可知，小磁针静止时的右端为N极，左端是S极，根据异名磁极相互吸引，同名磁极相互排斥，则通电螺线管的左端为S极，右端为N极。
（2）因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的。
（3）根据安培定则，伸出右手使大拇指指示螺线管的右端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极。
如图所示：
17．【考点】标出通电螺线管的NS极；关于磁现象的作图．版权所有
【专题】作图题；磁现象、电生磁；分析、综合能力．
【解答】根据电源的正负极和螺线管的绕向，伸出右手，四指指向电流的方向，大拇指指向螺线管的右端为N极，则左端为S极；
在磁体的外部，磁感线从磁体的N极出发回到S极。由此可以确定磁感线的方向，如图所示：
18．【考点】标出螺线管中电流的方向；磁极间的相互作用；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向；标出通电螺线管的NS极．版权所有
【专题】作图题；磁现象、电生磁；应用能力．
【解答】开关闭合，发现小车向右运动，由同名磁极相互排斥判断螺线管的右端为S极，由安培定则，可知电流从右端流入，故电源的右端是正极，如图所示：
。
19．【考点】标出螺线管中电流的方向；关于磁现象的作图；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向．版权所有
【专题】磁现象、电生磁；获取知识解决问题能力．
【解答】根据题意，永磁体的下端为S极，与电磁铁上端相互排斥，因此电磁铁上端的磁极为S极，下端的磁极为N极；根据安培定则可知，电流从电磁铁的上端流入，下端流出，因此电源的上端为正极，下端为负极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：
20．【考点】安培定则．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，故可知螺线管左侧为S极，右侧为N极；根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向；
则由右手螺旋定则可知电流由左侧流入，即虚线框内电流方向应向下；
故答案如图所示：
21．【考点】标出螺线管中电流的方向；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】由题图知，电磁体的右端为N极，根据安培定则知线圈中电流是右进左出，则电源的左端为负极；根据磁极间的相互作用可以判断出小磁针的左端为S极，右端为N极。如下图所示：
22．【考点】利用安培定则判断磁极；安培定则．版权所有
【专题】磁现象、电生磁；获取知识解决问题能力．
【解答】小磁针的N极指向左侧，S极指向右侧，因为同名磁极互相排斥，异名磁极互相吸引，因此通电螺线管的左端为N极，右端为S极，条形磁体的左端为N极，右端为S极；
根据安培定则可知，电流从通电螺线管的右前侧流入，从左后侧流出；
在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：
23．【考点】标出通电螺线管的NS极；关于磁现象的作图．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】根据安培定则可知：通电螺线管的左端是S极，右端是N极；A点的磁感线方向从右向左，如图所示：
。
24．【考点】标出螺线管中电流的方向；关于磁现象的作图．版权所有
【专题】应用题；欧姆定律；磁现象、电生磁；应用能力．
【解答】（1）滑动变阻器的滑片P向右移动时，电路中的电阻变小，由欧姆定律I，则电路中的电流变大，磁铁的磁性变强，此时弹簧缩短，根据同名磁极相互排斥可知，通电螺线管上端为S极，下端为N极，磁体周围的磁感线都是从N极出来，回到S极，如下图所示：
（2）右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上端流入，下端流出，则电源右端为正极，左端为负极，如下图所示：
25．【考点】利用安培定则判断磁极；磁现象与力学综合；关于磁现象的作图；安培定则．版权所有
【专题】磁现象、电生磁；获取知识解决问题能力．
【解答】开关闭合后弹簧测力计的示数减小，即弹簧变短，应使电磁铁与条形磁铁相互排斥；条形磁铁的下端为N极，由磁极间的相互作用可知，电磁铁上端应为N极；则由安培定则可知，电流应由上端流入，下端流出，因此电源右端应为正极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：
26．【考点】设计含有电磁继电器的电路图；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向；标出螺线管中电流的方向．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】电磁铁上端为N极，根据安培定则，电源的右端为负极，左端为正极；当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，电磁铁有了磁性，吸下衔铁，断开指示灯电路，同时动触点向下移动，接通电铃电路，电铃响报警；说明安全指示灯与上面的静触点连接，电铃与下面的静触点连接，指示灯和电铃并联，如图所示：
。
27．【考点】关于磁现象的作图．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】磁体周围的磁感线是从N极出来回到S极的，蹄形磁体的左端为N极、右端为S极，所以a点磁感线的方向水平向右，如图所示：
28．【考点】指南针的工作原理．版权所有
【专题】磁现象、电生磁；理解能力．
【解答】由图知，电源右侧为正极，左侧为负极，电流由右侧流入，通电螺线管的右侧为N极，其左侧为S极，根据安培定则可知线圈正面的电流方向向下，螺线管外部的磁感线由N指向S。如图所示：
。
29．【考点】画力的示意图．版权所有
【专题】应用题；作图题；磁现象、电生磁；应用能力．
【解答】列车的重力是由于地球引力产生，作用在重心O点，方向永远竖直向下，用G表示；
磁悬浮系统中，轨道电磁铁和悬浮电磁铁之间存在磁力，力作用于悬浮电磁铁（题目指定左侧），方向向上，因此示意图用向上箭头表示，用F表示。如图所示：
30．【考点】关于磁现象的作图；利用安培定则判断电流方向．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】地球的地磁南极在地理北极附近，地磁北极在地理南极附近。要模拟地磁场，通电螺线管的上端应为S极，下端应为N极。在磁体外部，磁感线总是从N极出发回到S极，所以A点处磁感线方向是向上的。根据安培定则（右手螺旋定则），用右手握住螺线管，大拇指指向N极（下端），则四指弯曲的方向为电流的方向，可判断出电流从电源的上端流出，下端流入，所以电源下端的极性为“﹣”。作图如下：
。
31．【考点】利用安培定则判断磁极；根据电路图连接实物．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】闭合开关，将滑片P向左移动，螺线管磁性变强，说明变阻器与电磁铁相互影响，两者串联，且此时变阻器接入电路电阻变小，通过电磁铁的电流变大，则变阻器的A端接入电路中；
由图可知，电流从右侧往下流入螺线管，根据安培定则，螺线管右侧为N极，左侧为S极，如下图：
32．【考点】关于磁现象的作图；安培定则．版权所有
【专题】定性思想；磁现象、电生磁；理解能力．
【解答】根据在磁体周围，磁感线从磁体的N极出发，回到S极，由此判断出螺线管的左侧是N极，右侧是S极，再根据安培定则可知，电流从通电螺线管的左侧流入，右侧流出，因此电源的左端为“+”极，右端为“﹣”极，同时结合同名磁极互相排斥，异名磁极互相吸引判断小磁针的右侧是S极，见如图所示：
33．【考点】利用安培定则判断电流方向；磁极间的相互作用．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】由图可知，小磁针静止时的右端为N极，根据异名磁极相互吸引、同名磁极相互排斥，则通电螺线管左端为S极，右端为N极。根据安培定则，伸出右手使大拇指指示螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极。如图所示：
34．【考点】利用安培定则判断磁极；磁极间的相互作用．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】电流从左边流入，由右手螺旋定则得出通电螺线管的左端为N极，右端为S极，由磁极间的相互作用规律得出小磁针的左端为N极，右端为S极，如图所示：
35．【考点】标出通电螺线管的NS极；标出螺线管中电流的方向．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】由图可知，磁感线呈相互吸引状态，条形磁体的左端为N极，由异名磁极相互吸引可知，通电螺线管的右端为S极，左端为N极，
由安培定则可知，电流从螺线管的右端流入，左端流出；
在磁体的周围，磁感线从N极流出回到S极，所以图中磁感线的方向向左。如图所示：
36．【考点】关于磁现象的作图．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】根据小磁针静止时N极的方向可知，螺线管的左端为N极，右端为S极，由右手螺旋定则可知，螺线管中的电流从右端流入，左端流出，故B点的电流方向向上。磁感线总是从N极出发回到S极，故A点的磁感线方向向右，如图所示：
37．【考点】标出螺线管中电流的方向；关于磁现象的作图．版权所有
【专题】作图题；磁现象、电生磁；应用能力．
【解答】因磁体外部磁感线由N极指向S极，故图中通电螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为N极、右端为S极。由安培定则可知电流应从螺线管的右端流入，左端流出，故电源右端是正极，左端是负极，如下图所示：
。
38．【考点】关于磁现象的作图．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】已知A左端为N极，根据安培定则，电流应该从通电螺线管的左端流入，从右端流出来，电源的左端是正极，A和B两个磁体中间相互吸引，所以B的左端是N极，右端是S极，图中的磁感线的方向从右往左，如图所示：
。
39．【考点】动态电路中的电磁铁．版权所有
【专题】定性思想；磁现象、电生磁；理解能力．
【解答】滑动变阻器接入电路采用一上一下接法，图中上接线柱已有，故只要接一个下接线柱；
电流从左侧往上流入螺线管，根据安培定则，螺线管左侧为S极，所以根据磁极间的相互作用判断小磁针的右边磁极为N极，左边为S极。
故如图所示：
。
40．【考点】利用安培定则判断磁极；常见磁体的磁感线分布．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】根据安培定则，用右手握住螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端就是通电螺线管的 N 极。从图中可以看出，电流从螺线管的左端流入，右端流出，线圈绕向已知，利用安培定则可确定螺线管的左端为 N 极，右端为 S 极。
磁感线在磁体的外部是从N极流出回到S极，所以A点磁感线的方向是向右，即指向S极的方向，
作图如下：
。
41．【考点】利用安培定则判断磁极．版权所有
【专题】磁现象、电生磁；分析、综合能力．
【解答】根据安培定则可知，弯曲的四指的方向为电流的方向，拇指指向N极，如图所示：
故答案为：见解析。
42．【考点】利用安培定则判断电流方向；磁极间的相互作用．版权所有
【专题】作图题；磁现象、电生磁；应用能力．
【解答】根据同名磁极相互吸引，异名磁极相互排斥，可知，通电螺线管左端为S极，右端为N极，根据安培定则可知，电流从通电螺线管右侧流入，故电源右、左端的分别为电源的“+”极和“﹣”极，如下所示：
43．【考点】利用安培定则判断磁极；画力的示意图．版权所有
【专题】磁现象、电生磁；运动和力；重力、弹力、摩擦力；应用能力．
【解答】（1）电流从上端流入螺线管，根据安培定则，螺线管上端为N极，下端为S极，所以根据磁极间的相互作用可知，小磁针的上端为S极，下端为N极。
（2）磁性小球悬停在空中，说明小球处于平衡状态，此时小球受重力和磁力作用，这两个力是一对平衡力，过球心沿竖直向下和竖直向上的方向分别画一条有向线段，并分别用G和F表示，作图时两条线段要相等。如图所示：
。
44．【考点】利用安培定则判断电流方向；磁极间的相互作用．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】已知开关闭合后，位于螺线管右侧的小磁针顺时针旋转90°．根据磁极间的相互作用可知，螺线管左端为S极，右端为N极，由右手螺旋定则可得，电流由左侧流入，故电源左侧为正极，右侧为负极；如图所示：
故答案为：。
45．【考点】通电螺线管的磁场；根据电路图连接实物．版权所有
【专题】磁现象、电生磁；理解能力．
【解答】要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，电路连接情况如图：
按照安培定则的要求，用右手握螺线管，判断出螺线管左端为N极，则螺线管的右端为S极。
故答案为：电路连接情况如图；螺线管的右端为S极。
46．【考点】标出通电螺线管的NS极．版权所有
【专题】磁现象、电生磁；理解能力．
【解答】如下图。
47．【考点】标出螺线管中电流的方向；关于磁现象的作图；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向．版权所有
【专题】磁现象、电生磁；应用能力．
【解答】①由图可知，小磁针静止时的右端为N极，根据异名磁极相互吸引、同名磁极相互排斥，则通电螺线管左端为S极，右端为N极。
②因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向左的。
③根据安培定则，伸出右手使大拇指指示螺线管的下端N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极。如图所示：
48．【考点】标出螺线管中电流的方向；关于磁现象的作图；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向；标出通电螺线管的NS极．版权所有
【专题】定性思想；磁现象、电生磁；应用能力．
【解答】根据图示可知，小磁针上端为N极、下端为S极，由磁极间的相互作用规律可知，螺线管的上端为N极，下端为S极，根据安培定则，螺线管中的电流应由下方流进，上方流出，所以电源下端为正极，上端为负极；螺线管外部磁感线由N极到S极，如图所示：
。
49．【考点】标出螺线管中电流的方向；关于磁现象的作图；安培定则；利用安培定则判断磁极；利用安培定则判断电流方向．版权所有
【专题】应用题；磁现象、电生磁；应用能力．
【解答】
（1）由磁极间的相互作用规律可知小磁针左端为N极，根据蹄形电磁铁的左端为N极，利用安培定则可以确定电源的左端为负极，右端为正极；
（2）在磁体外部，磁感线方向从N极指向S极，如图所示：
。
