作图题易错精选题 暑假冲刺练习（含解析） 2024-2025学年物理八年级下册苏科版

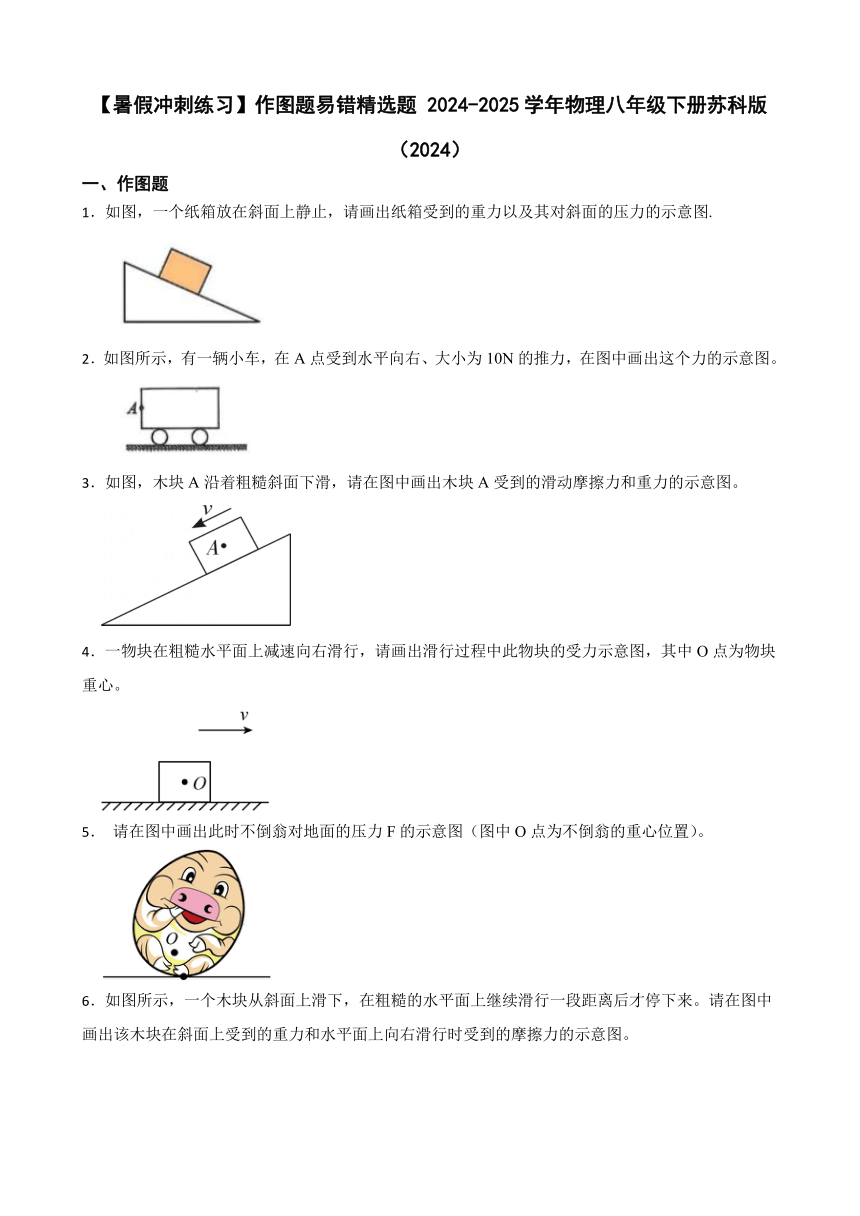

【暑假冲刺练习】作图题易错精选题 2024-2025学年物理八年级下册苏科版（2024）
一、作图题
1．如图，一个纸箱放在斜面上静止，请画出纸箱受到的重力以及其对斜面的压力的示意图.
2．如图所示，有一辆小车，在A点受到水平向右、大小为10N的推力，在图中画出这个力的示意图。
3．如图，木块A沿着粗糙斜面下滑，请在图中画出木块A受到的滑动摩擦力和重力的示意图。
4．一物块在粗糙水平面上减速向右滑行，请画出滑行过程中此物块的受力示意图，其中O点为物块重心。
5． 请在图中画出此时不倒翁对地面的压力F的示意图（图中O点为不倒翁的重心位置）。
6．如图所示，一个木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来。请在图中画出该木块在斜面上受到的重力和水平面上向右滑行时受到的摩擦力的示意图。

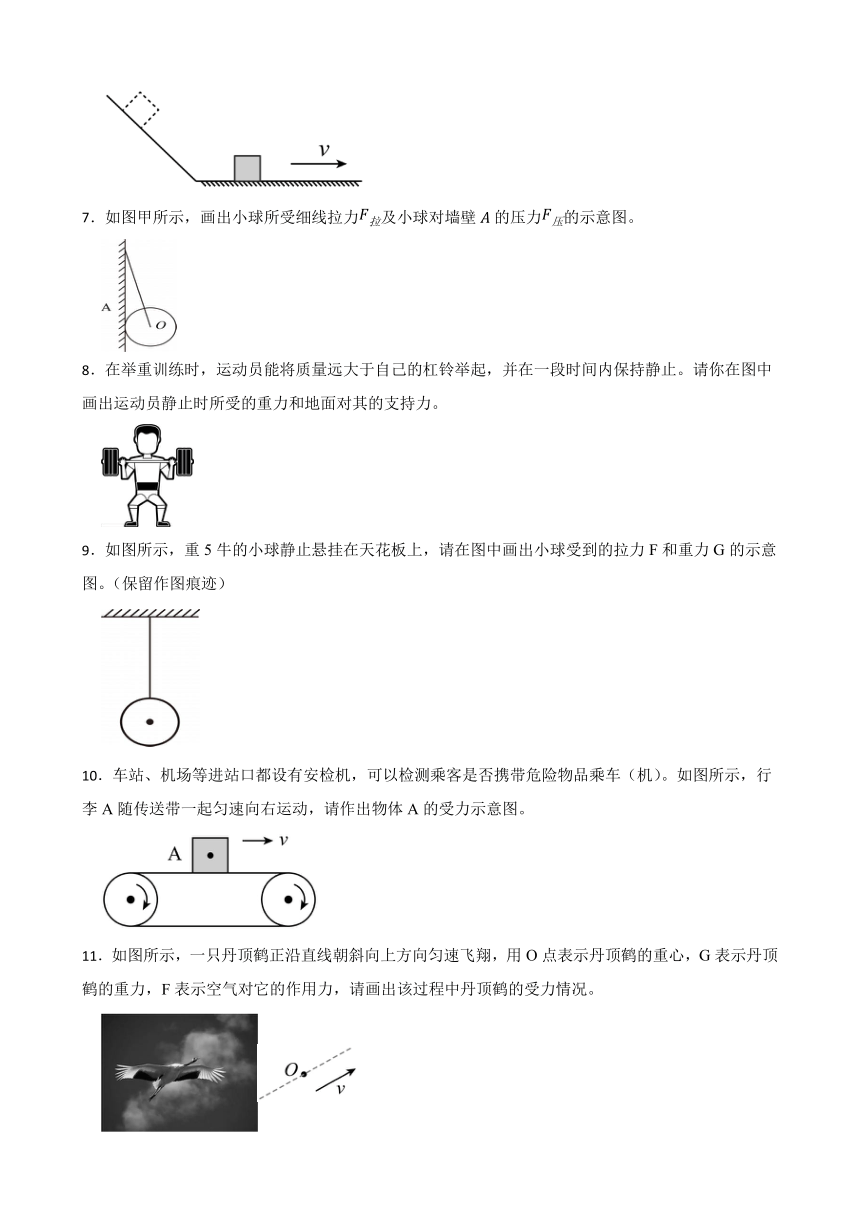

7．如图甲所示，画出小球所受细线拉力及小球对墙壁的压力的示意图。
8．在举重训练时，运动员能将质量远大于自己的杠铃举起，并在一段时间内保持静止。请你在图中画出运动员静止时所受的重力和地面对其的支持力。
9．如图所示，重5牛的小球静止悬挂在天花板上，请在图中画出小球受到的拉力F和重力G的示意图。（保留作图痕迹）
10．车站、机场等进站口都设有安检机，可以检测乘客是否携带危险物品乘车（机）。如图所示，行李A随传送带一起匀速向右运动，请作出物体A的受力示意图。
11．如图所示，一只丹顶鹤正沿直线朝斜向上方向匀速飞翔，用O点表示丹顶鹤的重心，G表示丹顶鹤的重力，F表示空气对它的作用力，请画出该过程中丹顶鹤的受力情况。

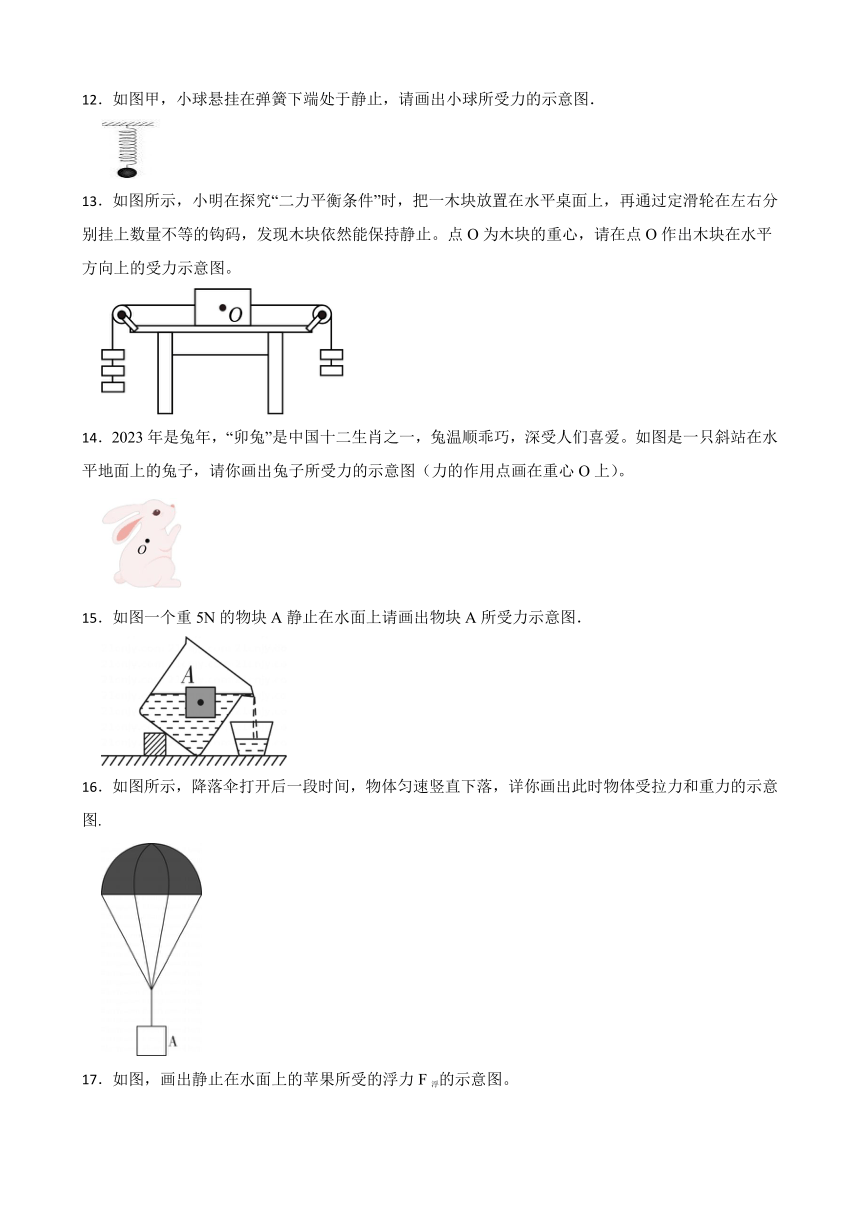

12．如图甲，小球悬挂在弹簧下端处于静止，请画出小球所受力的示意图．
13．如图所示，小明在探究“二力平衡条件”时，把一木块放置在水平桌面上，再通过定滑轮在左右分别挂上数量不等的钩码，发现木块依然能保持静止。点O为木块的重心，请在点O作出木块在水平方向上的受力示意图。
14．2023年是兔年，“卯兔”是中国十二生肖之一，兔温顺乖巧，深受人们喜爱。如图是一只斜站在水平地面上的兔子，请你画出兔子所受力的示意图（力的作用点画在重心O上）。
15．如图一个重5N的物块A静止在水面上请画出物块A所受力示意图．
16．如图所示，降落伞打开后一段时间，物体匀速竖直下落，详你画出此时物体受拉力和重力的示意图.

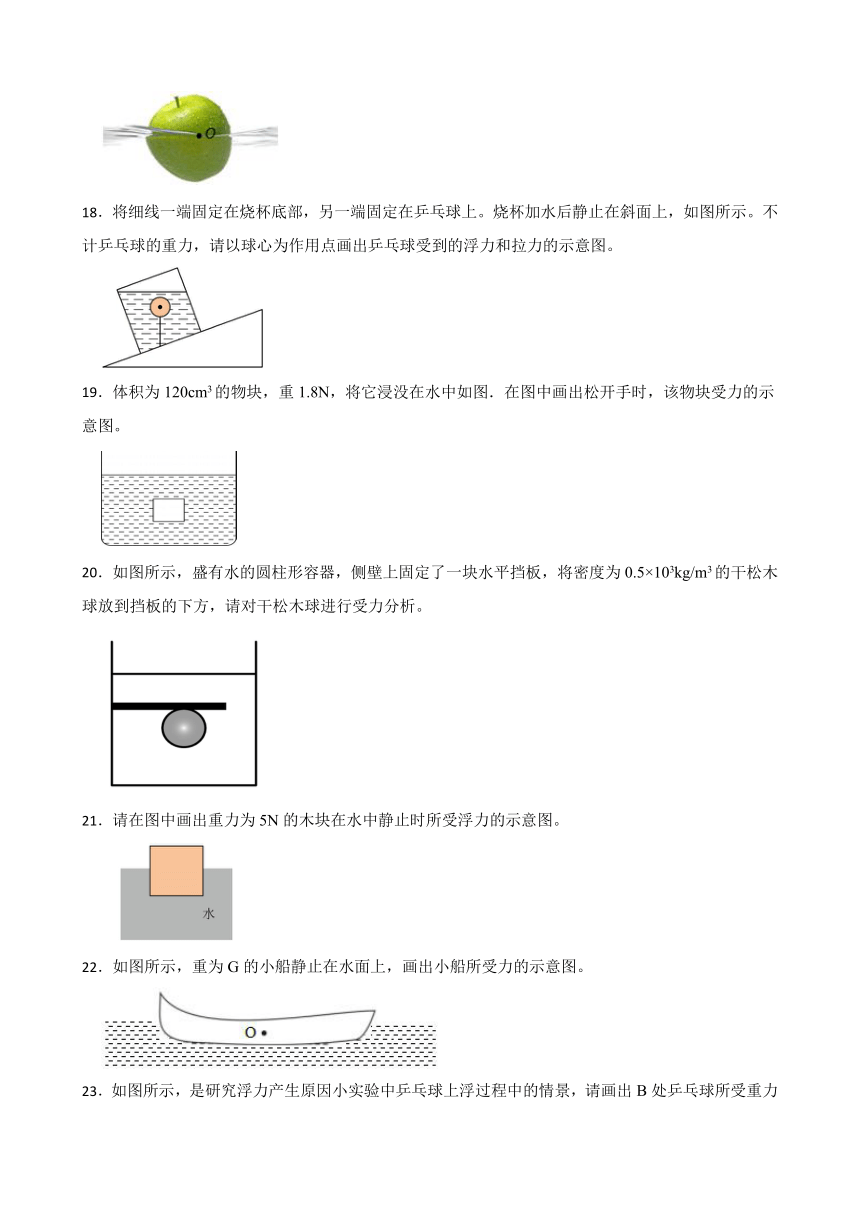

17．如图，画出静止在水面上的苹果所受的浮力F浮的示意图。
18．将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒乓球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
19．体积为120cm3的物块，重1.8N，将它浸没在水中如图．在图中画出松开手时，该物块受力的示意图。
20．如图所示，盛有水的圆柱形容器，侧壁上固定了一块水平挡板，将密度为0.5×103kg/m3的干松木球放到挡板的下方，请对干松木球进行受力分析。
21．请在图中画出重力为5N的木块在水中静止时所受浮力的示意图。

22．如图所示，重为G的小船静止在水面上，画出小船所受力的示意图。

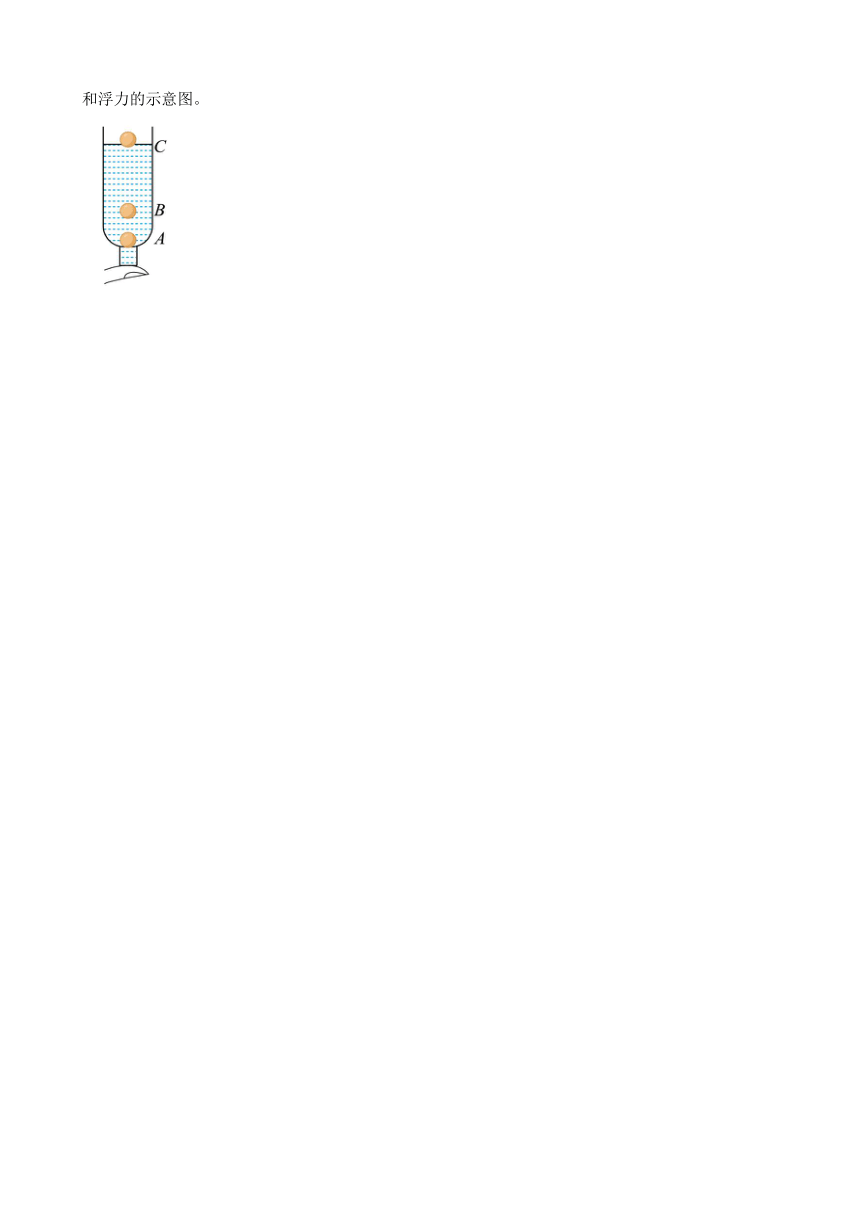

23．如图所示，是研究浮力产生原因小实验中乒乓球上浮过程中的情景，请画出B处乒乓球所受重力和浮力的示意图。
答案解析部分
1．【答案】
【解析】【解答】过物体重心画带箭头的线段，方向竖直向下，符号为G，在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为F；如图所示：
【分析】（1）重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；
（2）压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可。
2．【答案】
【解析】【解答】由题知，推力的作用点在小车左侧的A点，方向水平向右，由此画出这个推力的示意图，如图所示：
【分析】用一条带箭头的线段表示力，线段的起点或终点表示力的作用点，箭头表示力的方向，线段的长短表示力的大小，据此作图。
3．【答案】
【解析】【分析】题意可知，木块A受到的重力，作用点在木块的重心，方向竖直向下；滑动摩擦力的方向与运动的方向相反，作用点在木块的重心。
4．【答案】
【解析】【解答】 解：物块在竖直方向上，受到重力和支持力；水平方向上，因为向右运动，所以受到水平向左的摩擦力；三力的作用点都画在物块的重心，如图所示：
【分析】对物体进行受力分析：竖直方向上，受到重力和支持力，水平方向上，因为向右运动，所以受到水平向左的摩擦力；据此画出受力示意图。
5．【答案】
【解析】【解答】根据图片可知，不倒翁对地面的压力作用在二者的接触面上，方向与地面垂直向下，如下图所示：
【分析】根据题意确定物体受到力的三要素，然后沿力的方向画一条带箭头的线段即可。
6．【答案】
【解析】【解答】木块在斜面上，受到的重力方向是竖直向下，作用点是重心；过重心画带箭头的竖直向下的线段，标G；木块在水平面上向右滑行时，摩擦力水平向左，标符号f，如图所示：
【分析】物体受到的重力竖直向下；摩擦力方向和相对运动方向相反。
7．【答案】
【解析】【解答】 （1）找到拉力的作用位置，可以是接触位置或球的中心打“。”表示拉力的作用点，然后沿着绳的方向画线段表示力的大小，然后在线段的末端标上箭头，表示力的方向，末端写上字母F拉即可；
（2）找到压力的作用位置，在接触位置打“。”表示压力的作用点，然后沿着压力的方向画线段表示力的大小，然后在线段的末端标上箭头，表示力的方向，末端写上字母F压即可。
【分析】本题考查力的示意图的做法：
（1）找力的作用点，并用“。”标出，表示力的作用位置；
（2）以力的作用点为起点，沿力的方向画一条线段，表示力的大小；
（3）在线段的末端标上箭头，表示力的方向
（4）写上力的字母，并写力的数值。
8．【答案】
【解析】【解答】以运动员为研究对象，运动员静止时受重力，重力的方向始终是竖直向下；
地面对运动员的支持力方向竖直向上，支持力的大小大于运动员的重力，这两个力的示意图如下图所
示：
【分析】本题主要考查力的示意图。重力的方向始终是竖直向下的，支持力属于弹力，方向与接触面垂直，有时也可根据平衡力的条件确定支持力的方向。
9．【答案】
【解析】【解答】如图所示：
【分析】小球所受的重力和拉力是一对平衡力，作用点都在小球的重心上，重力方向竖直向下，拉力方向竖直向上。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。
10．【答案】
【解析】【解答】在竖直方向上，行李A在竖直方向上受重力和支持力的作用，二者大小相等，都作用在物体的重心上。在水平方向上，行李A随传送带一起匀速向右运动，行李相对于传动带没有相对运动或运动趋势，不受摩擦力，如下图所示：
【分析】对物体A进行受力分析，确定力的三要素，然后沿力的方向画一条带箭头的线段即可。
11．【答案】
【解析】【解答】 解：丹顶鹤正沿直线朝斜向上方向匀速飞翔，处于平衡状态，则丹顶鹤的重力G和空气对它的作用力F是一对平衡力，因为重力方向始终竖直向下，故空气对它的作用力竖直向上，作用点在重心，如图所示：
【分析】丹顶鹤正沿直线朝斜向上方向匀速飞翔，处于平衡状态；受重力和空气的作用力而平衡，根据力的示意图的画法作图。
12．【答案】
【解析】【解答】小球静止时受到的重力与弹簧的拉力是一对平衡力，作用点都在球的重心，重力的方向是竖直向下的，拉力的方向是竖直向上的，两个力的大小相等，如图所示：
【分析】物体受到重力竖直向下；弹力和重力二力平衡，力的大小相等，方向相反，在同一直线上。
13．【答案】
【解析】【解答】左边钩码较多，说明木块受到向左的拉力比向右的拉力大，木块静止，所以桌面对木块的摩擦力方向水平向右，如图所示：
【分析】，，木块静止，所以桌面对木块的摩擦力方向水平向右。
14．【答案】解：如图所示：
【解析】【解答】兔子受到两个力的作用，一个是竖直向下的重力G，一个是地面对兔子竖直向上的支持力F。两个是一对平衡力，F=G，所以画表示力的线段要一样长。
【分析】兔子处于静止状态，受的二力平衡。
15．【答案】解：如图所示：
【解析】【解答】重力方向竖直向下，浮力方向竖直向上，物块静止漂浮，此时浮力等于重力，线段画一样长 。
【分析】清楚重力和浮力的示意图，正确作图，标出力的名称
16．【答案】
【解析】【解答】降落伞匀速直线下降时，受到平衡力，二力平衡时，力的大小相等，方向相反，重力的方向竖直向下，伞对物体的拉力竖直向上，如图。
【分析】重力的方向竖直向下；根据二力平衡时，力的大小和方向，画出拉力。
17．【答案】
【解析】【解答】苹果受到的浮力作用在苹果的重心上，方向竖直向下，如下图所示：
【分析】根据图片确定浮力的大小、方向和作用点，然后沿力的方向画一条带箭头的线段即可。
18．【答案】解：如图所示：
【解析】【解答】进入液体中的物体，受到的浮力竖直向上；物体受到的拉力向下，画出力的示意图 。
【分析】物体受到浮力竖直向上；物体受到的拉力沿绳子方向。
19．【答案】解：如图所示：
【解析】【解答】根据排开水的体积，计算浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×120×10-6m3=1.2N，由于F浮【分析】根据液体密度和排开液体的体积，计算浮力；浮力竖直向上，物体受到的重力竖直向下。
20．【答案】
【解析】【解答】干松木的密度小于水的密度，木球受到水平挡板的压力，方向垂直挡板向下，即竖直向下；还受竖直向下的重力、竖直向上的浮力，作用点可都画在木球的重心，如下图：
【分析】先对木球进行受力分析(首先木球受竖直向下的重力，其次受水的竖直向上的浮力；由于干松木的密度小于水的密度，木球受到的浮力大于木球的重力，此时木球还受到水平挡板的压力，该压力的方向垂直挡板向下，即竖直向下)，再根据力的示意图的画法作图。
21．【答案】解：如图所示：

【解析】【解答】重力为5N的木块在水中静止时所受浮力的大小与重力大小相等，浮力的方向竖直向上。先作出木块的对角线确定木块的重心，再过重心作出竖直向上的带箭头的线，表示浮力，在箭头旁边标出浮力的大小，如图所示：

【分析】浮力的方向竖直向上；静止时所受浮力的大小与重力大小相等。
22．【答案】解：如图所示：
【解析】【解答】小船静止在水面上，受到重力和浮力的作用，从小船重心O，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，因为这两个力是一对平衡力，所以作图时两条线段长度要相等。如图所示
【分析】重力方向竖直向下；浮力方向竖直向上；平衡力大小相等。
23．【答案】解：如图所示：
【解析】【解答】乒乓球上浮过程中，浮力大于重力，从乒乓球的重心（球心）开始，分别沿竖直向下和竖直向上的方向画一条有向线段，并在线段末尾标上字母G和F浮，如图所示
【分析】液体中上浮的物体受到竖直向上的浮力大于竖直向下的重力
