广东省广州市白云区2024-2025学年高二下学期期末教学质量检测 物理试题（无答案）

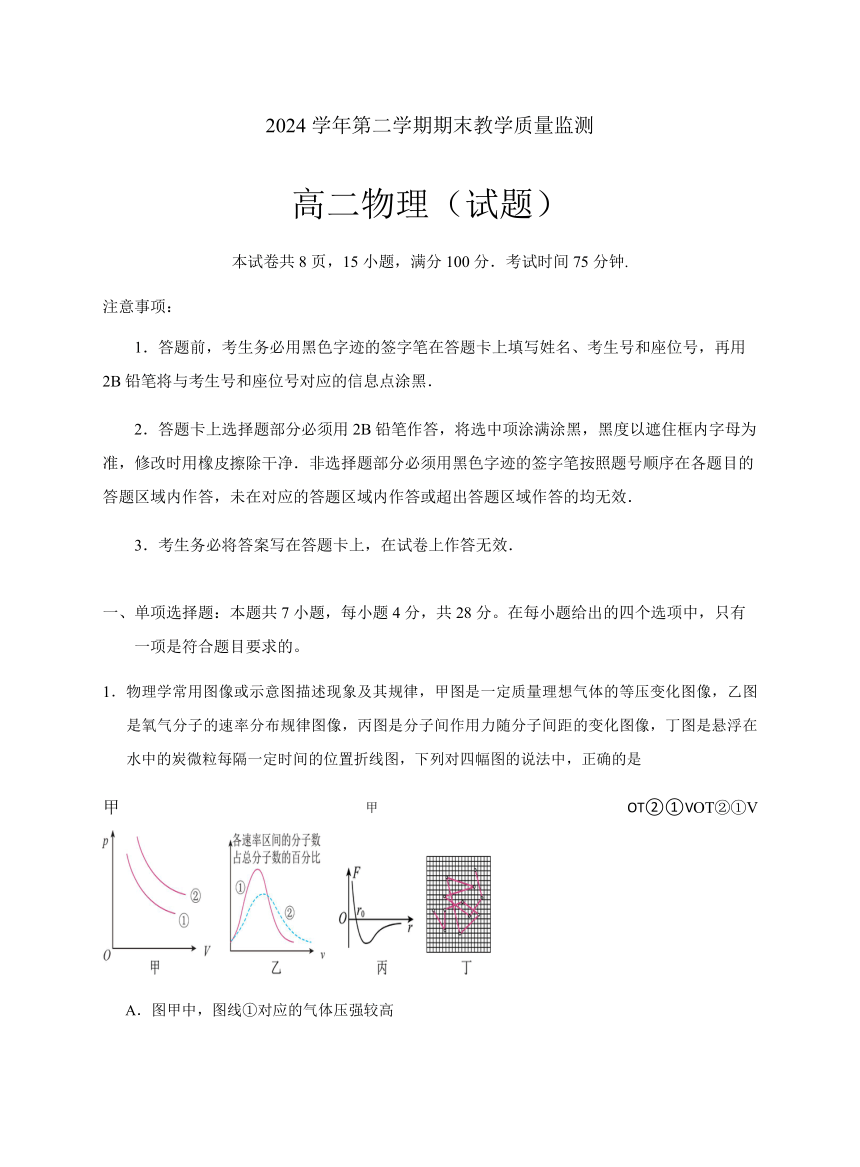

2024学年第二学期期末教学质量监测
高二物理（试题）
本试卷共8页，15小题，满分100分．考试时间75分钟.
注意事项：
1．答题前，考生务必用黑色字迹的签字笔在答题卡上填写姓名、考生号和座位号，再用2B铅笔将与考生号和座位号对应的信息点涂黑．
2．答题卡上选择题部分必须用2B铅笔作答，将选中项涂满涂黑，黑度以遮住框内字母为准，修改时用橡皮擦除干净．非选择题部分必须用黑色字迹的签字笔按照题号顺序在各题目的答题区域内作答，未在对应的答题区域内作答或超出答题区域作答的均无效．
3．考生务必将答案写在答题卡上，在试卷上作答无效．
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．物理学常用图像或示意图描述现象及其规律，甲图是一定质量理想气体的等压变化图像，乙图是氧气分子的速率分布规律图像，丙图是分子间作用力随分子间距的变化图像，丁图是悬浮在水中的炭微粒每隔一定时间的位置折线图，下列对四幅图的说法中，正确的是
甲甲OT②①VOT②①V
A．图甲中，图线①对应的气体压强较高

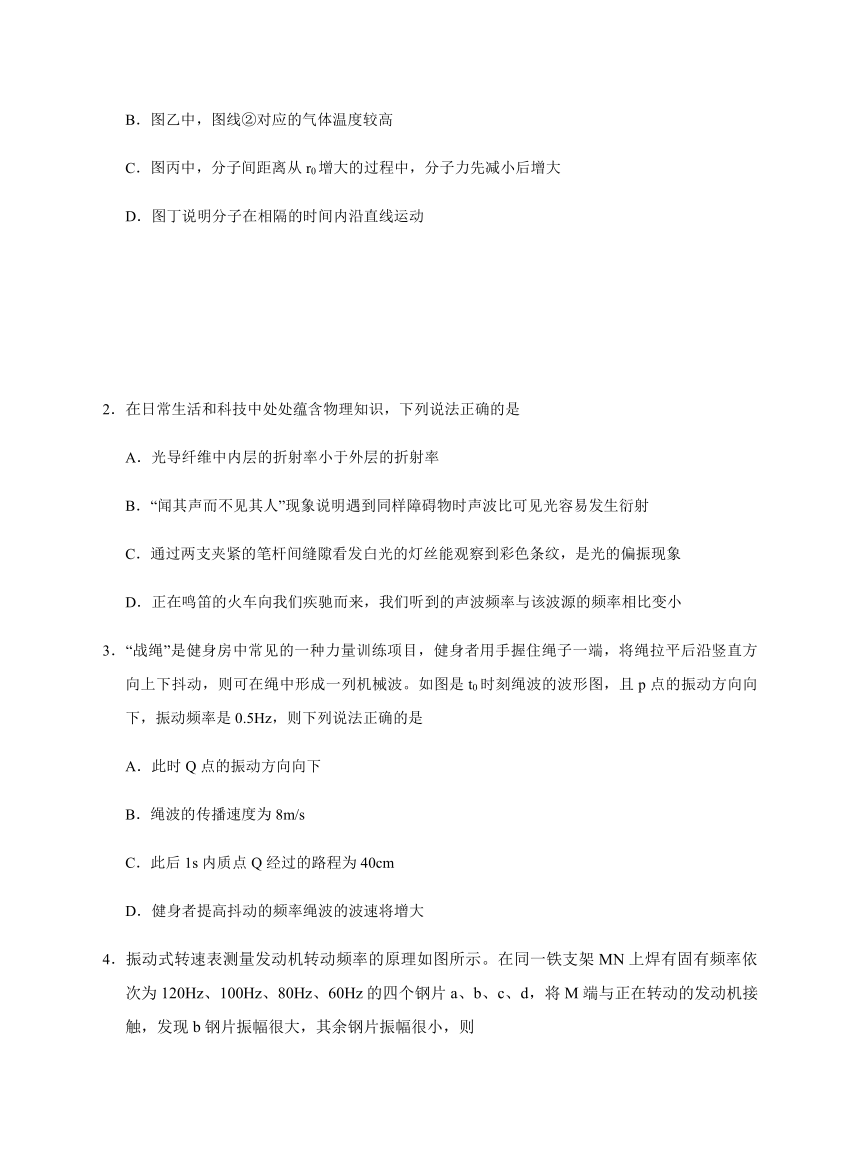

B．图乙中，图线②对应的气体温度较高
C．图丙中，分子间距离从r0增大的过程中，分子力先减小后增大
D．图丁说明分子在相隔的时间内沿直线运动
2．在日常生活和科技中处处蕴含物理知识，下列说法正确的是
A．光导纤维中内层的折射率小于外层的折射率
B．“闻其声而不见其人”现象说明遇到同样障碍物时声波比可见光容易发生衍射
C．通过两支夹紧的笔杆间缝隙看发白光的灯丝能观察到彩色条纹，是光的偏振现象
D．正在鸣笛的火车向我们疾驰而来，我们听到的声波频率与该波源的频率相比变小
3．“战绳”是健身房中常见的一种力量训练项目，健身者用手握住绳子一端，将绳拉平后沿竖直方向上下抖动，则可在绳中形成一列机械波。如图是t0时刻绳波的波形图，且p点的振动方向向下，振动频率是0.5Hz，则下列说法正确的是
A．此时Q点的振动方向向下
B．绳波的传播速度为8m/s
C．此后1s内质点Q经过的路程为40cm
D．健身者提高抖动的频率绳波的波速将增大
4．振动式转速表测量发动机转动频率的原理如图所示。在同一铁支架MN上焊有固有频率依次为120Hz、100Hz、80Hz、60Hz的四个钢片a、b、c、d，将M端与正在转动的发动机接触，发现b钢片振幅很大，其余钢片振幅很小，则

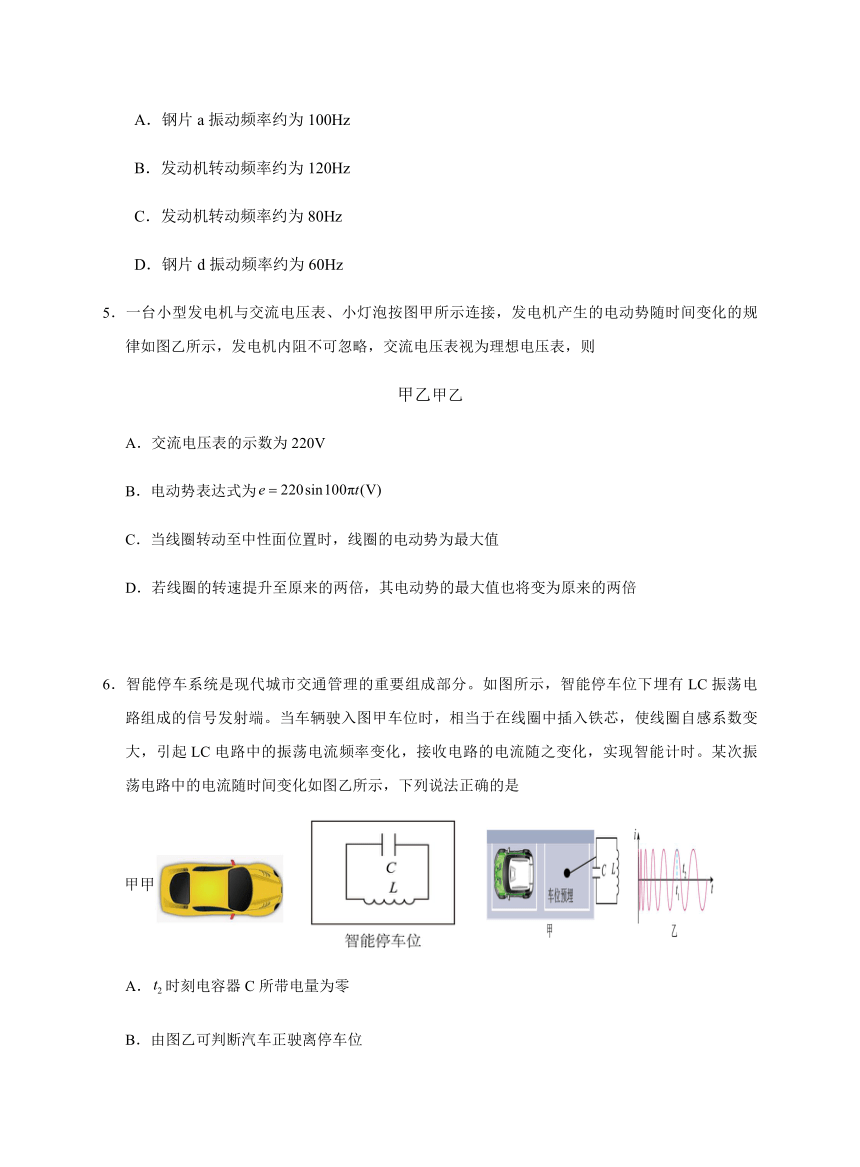

A．钢片a振动频率约为100Hz
B．发动机转动频率约为120Hz
C．发动机转动频率约为80Hz
D．钢片d振动频率约为60Hz
5．一台小型发电机与交流电压表、小灯泡按图甲所示连接，发电机产生的电动势随时间变化的规律如图乙所示，发电机内阻不可忽略，交流电压表视为理想电压表，则
甲乙甲乙
A．交流电压表的示数为220V
B．电动势表达式为
C．当线圈转动至中性面位置时，线圈的电动势为最大值
D．若线圈的转速提升至原来的两倍，其电动势的最大值也将变为原来的两倍
6．智能停车系统是现代城市交通管理的重要组成部分。如图所示，智能停车位下埋有LC振荡电路组成的信号发射端。当车辆驶入图甲车位时，相当于在线圈中插入铁芯，使线圈自感系数变大，引起LC电路中的振荡电流频率变化，接收电路的电流随之变化，实现智能计时。某次振荡电路中的电流随时间变化如图乙所示，下列说法正确的是
甲甲
A．时刻电容器C所带电量为零
B．由图乙可判断汽车正驶离停车位

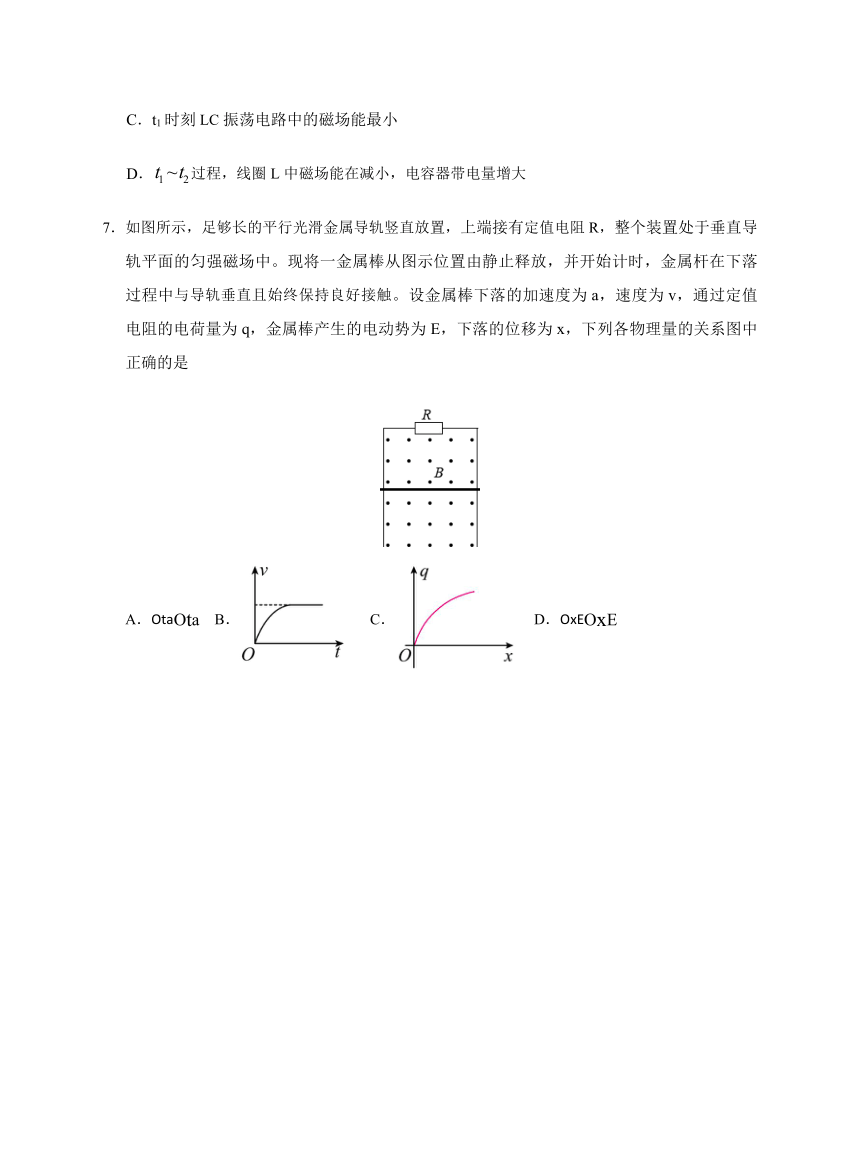

C．t1时刻LC振荡电路中的磁场能最小
D．过程，线圈L中磁场能在减小，电容器带电量增大
7．如图所示，足够长的平行光滑金属导轨竖直放置，上端接有定值电阻R，整个装置处于垂直导轨平面的匀强磁场中。现将一金属棒从图示位置由静止释放，并开始计时，金属杆在下落过程中与导轨垂直且始终保持良好接触。设金属棒下落的加速度为a，速度为v，通过定值电阻的电荷量为q，金属棒产生的电动势为E，下落的位移为x，下列各物理量的关系图中正确的是
A．OtaOta B． C． D．OxEOxE

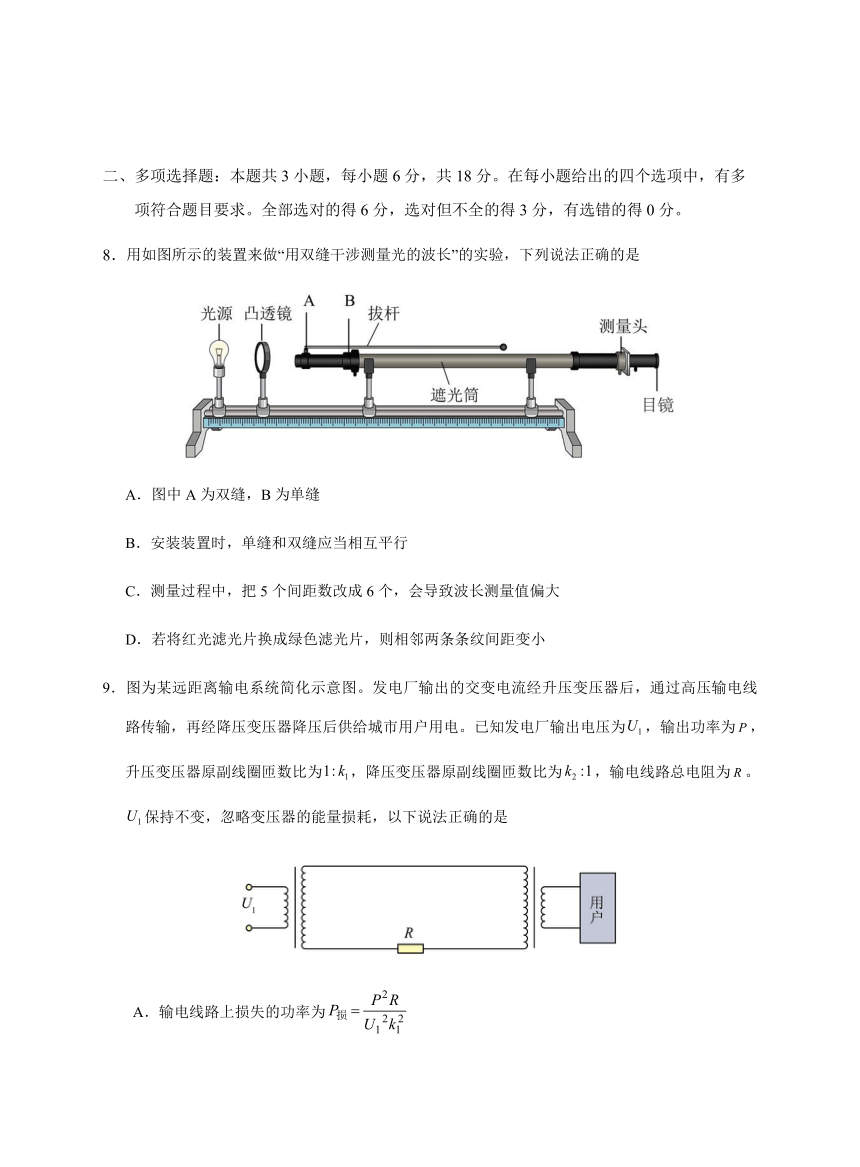

二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8．用如图所示的装置来做“用双缝干涉测量光的波长”的实验，下列说法正确的是
A．图中A为双缝，B为单缝
B．安装装置时，单缝和双缝应当相互平行
C．测量过程中，把5个间距数改成6个，会导致波长测量值偏大
D．若将红光滤光片换成绿色滤光片，则相邻两条条纹间距变小
9．图为某远距离输电系统简化示意图。发电厂输出的交变电流经升压变压器后，通过高压输电线路传输，再经降压变压器降压后供给城市用户用电。已知发电厂输出电压为，输出功率为，升压变压器原副线圈匝数比为，降压变压器原副线圈匝数比为，输电线路总电阻为。保持不变，忽略变压器的能量损耗，以下说法正确的是
A．输电线路上损失的功率为
B．随着城市用户端用电器增多，降压变压器的输出电压减小
C．若发电站的P、均不变，将升压变压器副线圈匝数增大一倍，输电线上损耗的电功率变为原来的一半
D．升压变压器的输入电流与降压变压器的输出电流之比为
10．如图甲所示的电路中，螺线管线圈的匝数为n、面积为S0、内阻不计，定值电阻的阻值为R，电动机绕线电阻为R，穿过螺线管线圈磁场的磁感应强度B随时间t变化的规律如图乙所示（取向上为正方向）。闭合开关，在时间内电动机不转动，时间内电动机正常转动且螺线管线圈中的电流变为时间内螺线管线圈中的电流的2.5倍。下列说法正确的是
RR
A．时间内流过M的电流方向为A到C
B．时间内流过螺线管线圈的电流为
C．在时间内电动机的电压为
D．在时间内电动机的输出功率
三、非选择题：共54分，考生根据要求作答。
11．（6分）某同学在广州地区用图示装置完成“用单摆测量重力加速度的大小”的实验：
432甲432甲
（1）用游标尺测量摆球的直径，结果如图甲，可读出摆球直径为__________cm；
（2）实验时，摆球在垂直纸面的平面内摆动，为了将人工记录振动次数改为自动记录振动次数，在摆球运动的最低点的左、右两侧分别放置激光光源与光敏电阻，如图乙所示，光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图线如图丙所示，则该单摆的周期为__________。
（3）北京和广州的两位同学，分别探究单摆的周期T与摆长l的关系，通过网络交流将两地的实验数据在同一张坐标纸上绘制了图像，如图丁所示。其中用北京的同学所测实验数据绘制的图像是图线__________（选填“A”或“B”）
丁丁
12．（10分）某实验小组用图甲所示的测量电路对某种热敏电阻RT特性进行探究。
abab
（1）按照测量电路图，请补充完整图乙中的实物连线；
（2）将温控装置内的温度调节为t1=80℃，把滑动变阻器R0的滑片置于__________（填“a”或“b”）端，开关S2拨向1，闭合开关S1，调节R0，使电流表的指针指向某一刻度，断开开关S1、S2；
（3）将电阻箱的阻值调到__________（填“最大值”或“最小值”），将开关S2拨向2，闭合开关S1，保持滑动变阻器不变，调节电阻箱的阻值使得电流表的示数与（2）中示数相同，记录此时电阻箱的阻值R和温控装置的温度t，断开开关S1、S2；
丙丙（4）逐步降低温控装置的温度t2（20℃（5）应用该热敏电阻可以制作报警系统，电路图如图丁所示，开关c应与__________（填“a”或“b”）相连接；将滑动变阻器滑片向左移动，启动报警器时的温度_________（填“变高”“不变”或“变低”）。
13．（10分）在中国空间站“天宫课堂”的水球光学实验中，航天员向水球中注入空气，形成一个内含气泡的水球。如图所示，若气泡与水球同心，气泡半径为R，水球半径为2R。在过球心O的平面内，一单色光以入射角i水平照射这一水球，折射光线AB恰好与内圆相切。已知光从A
传播到B的时间为，在真空中的传播速度为c，求：OABOAB
（1）光在水中的传播速度v；
（2）水的折射率n和入射角i。
14．（13分）如图，竖直放置的汽缸内壁光滑，横截面积，活塞的质量m=2kg，厚度不计。在气缸内设有体积不计的a、b两限制装置，使活塞只能向上滑动。开始时活塞搁在a、b上，活塞距气缸底部的高度为1m，缸内气体的压强为，温度为，现缓慢加热缸内气体，直至。已知大气压强，重力加速度。求：
（1）活塞刚要离开a、b处时气体的压强和温度；
（2）若全过程中气体内能增加了300J，求气体吸收的热量Q。
15．（15分）如图甲所示，间距为L = 2 m的平行金属导轨由倾斜部分和水平部分连接而成，导轨光滑且电阻不计。倾斜部分足够长，其cd间接一阻值为 R0 = 2 Ω的电阻，倾角θ = 37°，处在垂直导轨平面向上的匀强磁场中，其磁感应强度B2大小未知。水平部分接有面积为S=2m2、电阻为r=2 Ω的单匝线圈，线圈水平放置且处在方向竖直向下的磁场中，磁感应强度B1随时间变化的情况如图乙所示。将质量为m =1kg的导体棒MN垂直倾斜导轨由静止释放，在0~1s内导体棒MN恰好处于静止状态。已知导体棒MN接入电路的电阻为R = 2 Ω，sin37° = 0.6，cos37° = 0.8， g 取10m/s2，
（1）求0-1s内ab间的电压；
（2）求磁感应强度B2的大小；
（3）若导体棒MN从静止开始运动到速度最大的过程中，在电阻 R0 上产生的热量 QR0 = 1J，求此过程中流过导体棒MN的电荷量q。
Ot/sB1/T61甲乙θB1B2NMθabcdR0Ot/sB1/T61甲乙θB1B2NMθabcdR0
