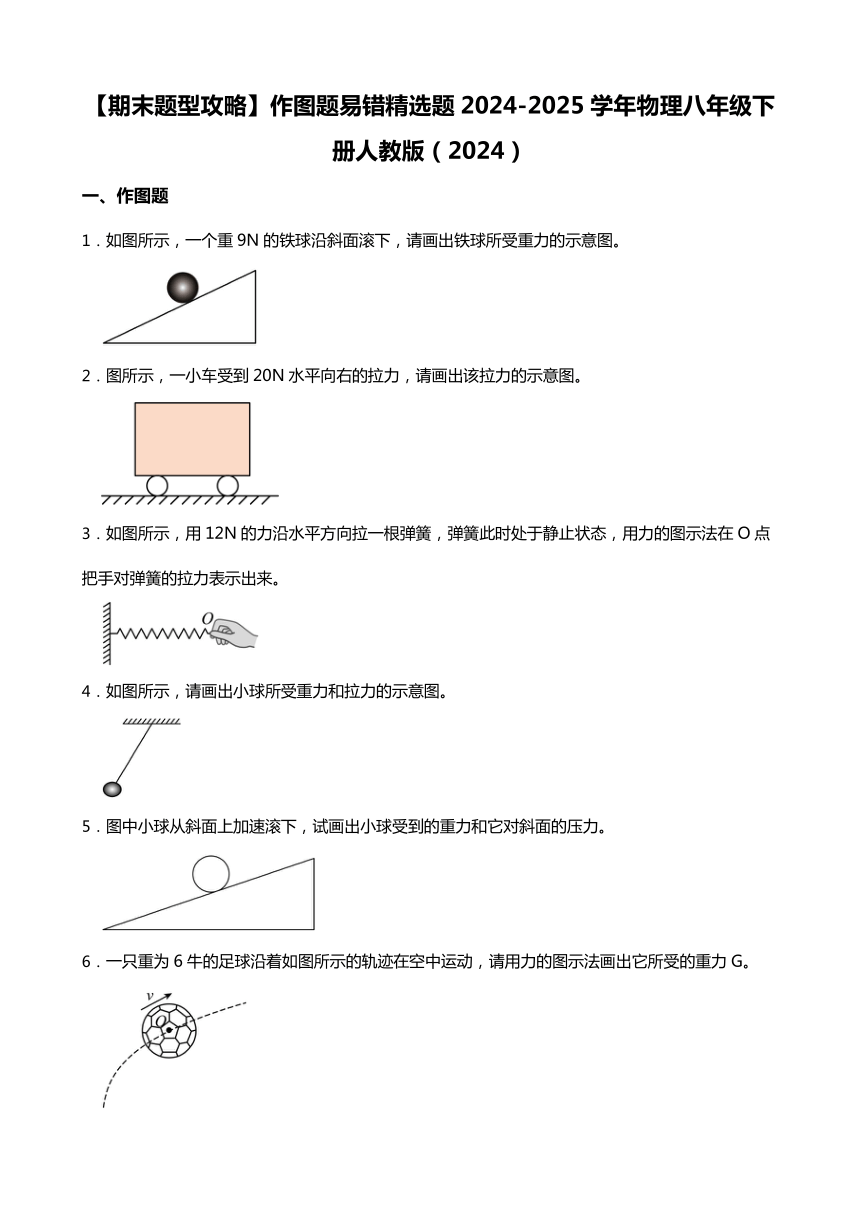

【期末题型攻略】作图题易错精选题2024-2025学年物理八年级下册人教版（2024）
一、作图题
1．如图所示，一个重9N的铁球沿斜面滚下，请画出铁球所受重力的示意图。
2．图所示，一小车受到20N水平向右的拉力，请画出该拉力的示意图。
3．如图所示，用12N的力沿水平方向拉一根弹簧，弹簧此时处于静止状态，用力的图示法在O点把手对弹簧的拉力表示出来。
4．如图所示，请画出小球所受重力和拉力的示意图。
5．图中小球从斜面上加速滚下，试画出小球受到的重力和它对斜面的压力。
6．一只重为6牛的足球沿着如图所示的轨迹在空中运动，请用力的图示法画出它所受的重力G。

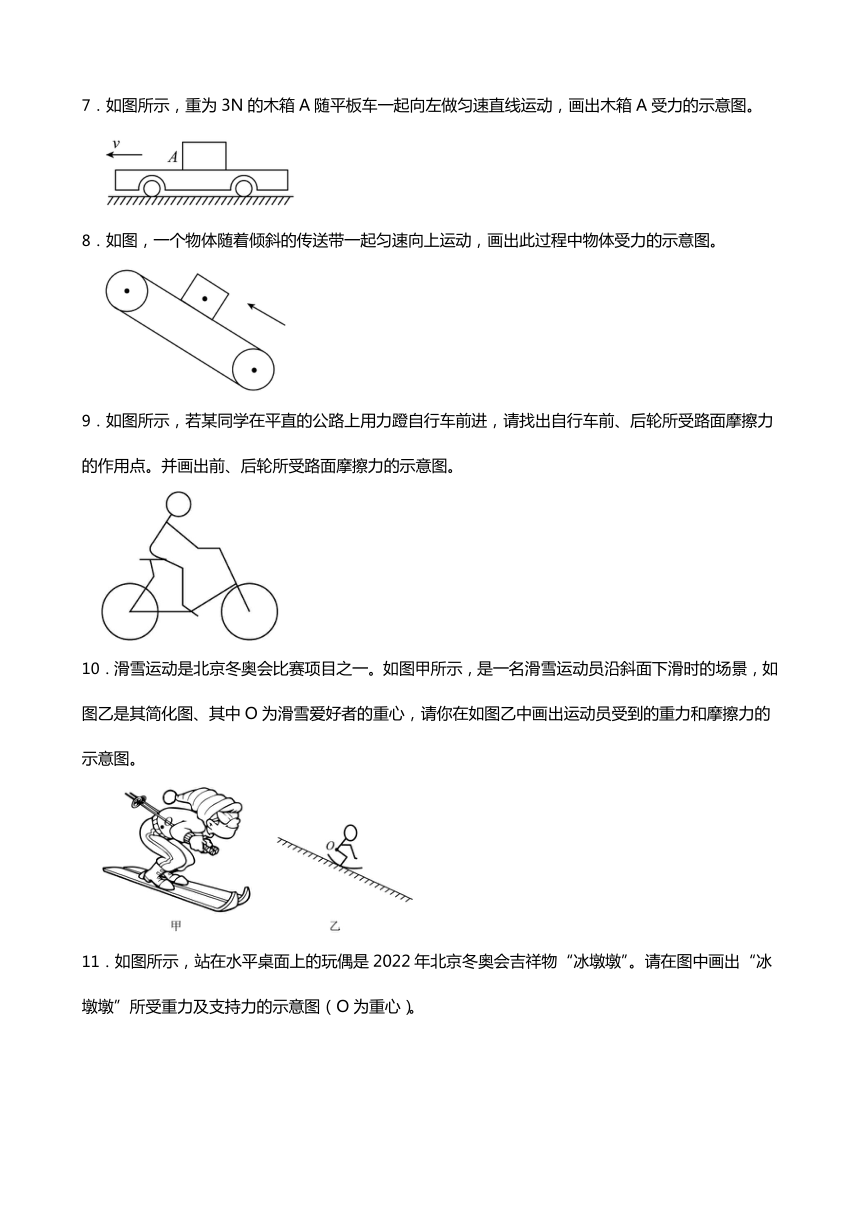

7．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
8．如图，一个物体随着倾斜的传送带一起匀速向上运动，画出此过程中物体受力的示意图。
9．如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前、后轮所受路面摩擦力的作用点。并画出前、后轮所受路面摩擦力的示意图。
10．滑雪运动是北京冬奥会比赛项目之一。如图甲所示，是一名滑雪运动员沿斜面下滑时的场景，如图乙是其简化图、其中O为滑雪爱好者的重心，请你在如图乙中画出运动员受到的重力和摩擦力的示意图。

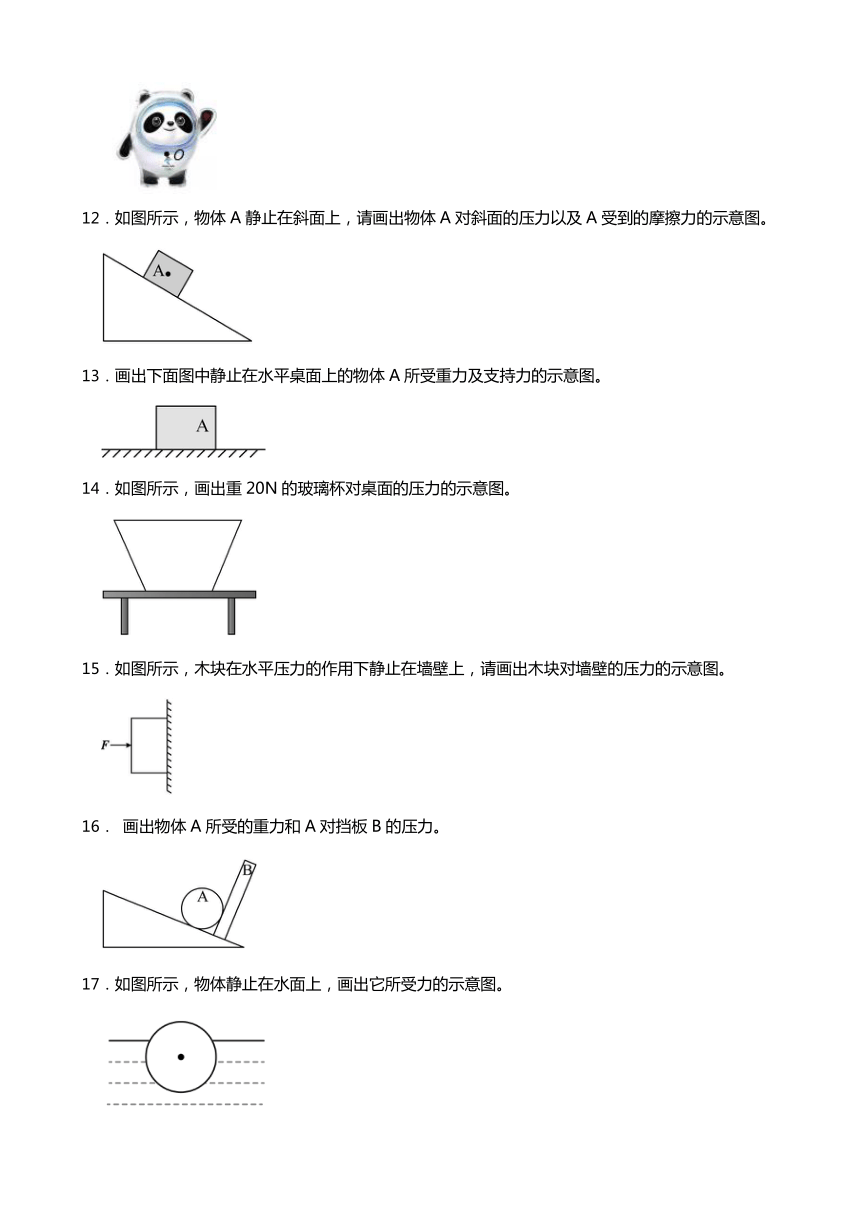

11．如图所示，站在水平桌面上的玩偶是2022年北京冬奥会吉祥物“冰墩墩”。请在图中画出“冰墩墩”所受重力及支持力的示意图（O为重心）。
12．如图所示，物体A静止在斜面上，请画出物体A对斜面的压力以及A受到的摩擦力的示意图。
13．画出下面图中静止在水平桌面上的物体A所受重力及支持力的示意图。
14．如图所示，画出重20N的玻璃杯对桌面的压力的示意图。
15．如图所示，木块在水平压力的作用下静止在墙壁上，请画出木块对墙壁的压力的示意图。
16． 画出物体A所受的重力和A对挡板B的压力。
17．如图所示，物体静止在水面上，画出它所受力的示意图。

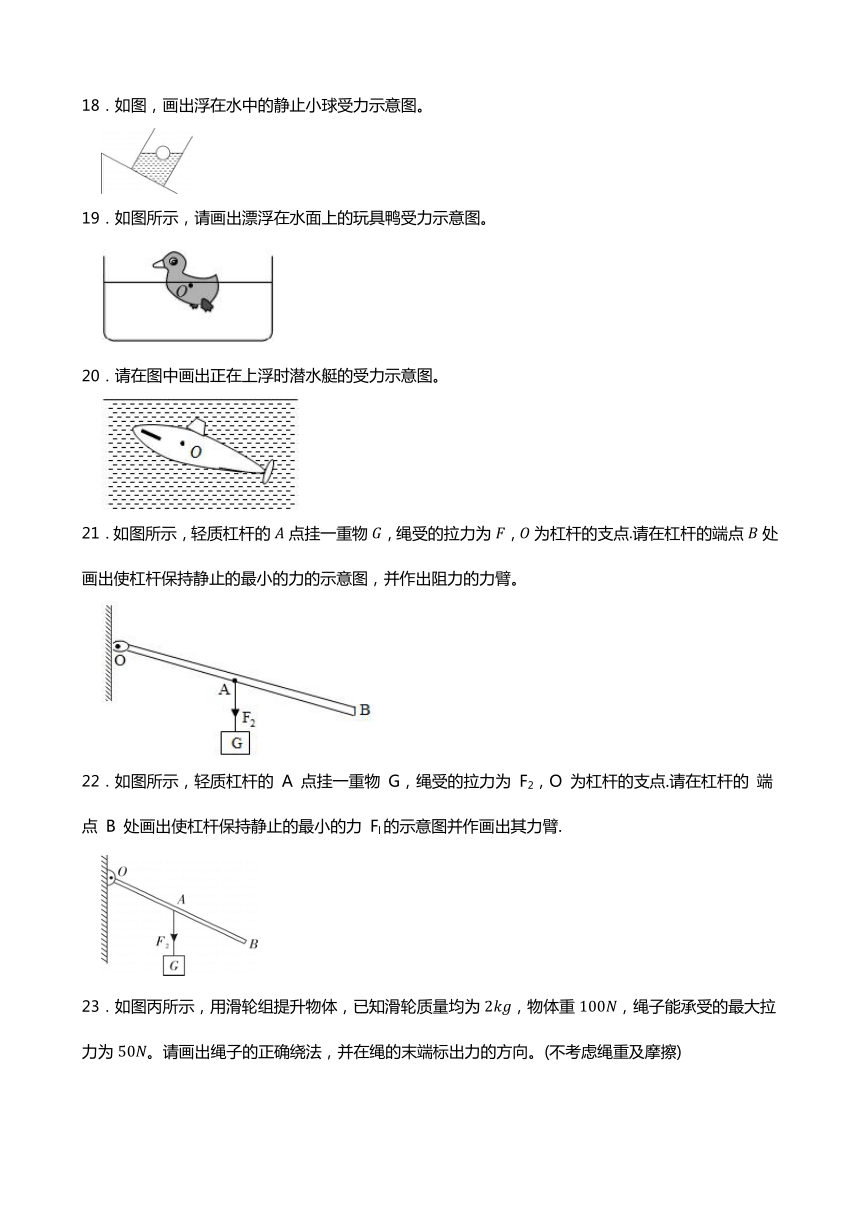

18．如图，画出浮在水中的静止小球受力示意图。
19．如图所示，请画出漂浮在水面上的玩具鸭受力示意图。
20．请在图中画出正在上浮时潜水艇的受力示意图。
21．如图所示，轻质杠杆的点挂一重物，绳受的拉力为，为杠杆的支点请在杠杆的端点处画出使杠杆保持静止的最小的力的示意图，并作出阻力的力臂。
22．如图所示，轻质杠杆的 A 点挂一重物 G，绳受的拉力为 F2，O 为杠杆的支点.请在杠杆的 端点 B 处画出使杠杆保持静止的最小的力 Fl的示意图并作画出其力臂.

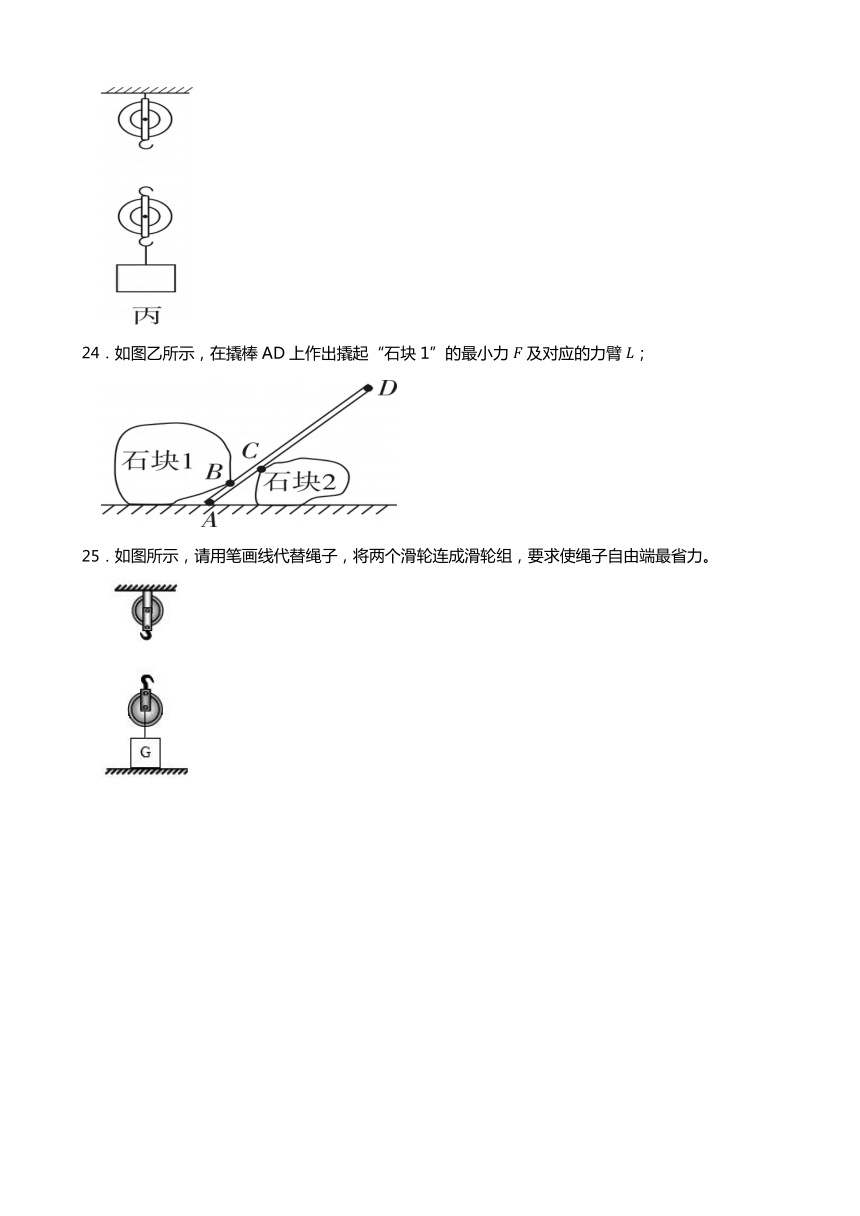

23．如图丙所示，用滑轮组提升物体，已知滑轮质量均为，物体重，绳子能承受的最大拉力为。请画出绳子的正确绕法，并在绳的末端标出力的方向。(不考虑绳重及摩擦)
24．如图乙所示，在撬棒AD上作出撬起“石块1”的最小力及对应的力臂；
25．如图所示，请用笔画线代替绳子，将两个滑轮连成滑轮组，要求使绳子自由端最省力。
答案解析部分
1．【答案】
【解析】【解答】根据规则物体的重心在物体的几何中心，过重心表示出重力的方向，过球心作竖直向下的力（即重力）。如图所示
【分析】考查重力的方向竖直向下及力的示意图的画法，掌握力的示意图的画法，物理学中通常用一条带箭头的线段表示力。 在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向，线段的起点或终点表示力的作用点。
2．【答案】
【解析】【解答】根据题意知道，拉力的作用点可作用在小车右侧，拉力的大小是20N，方向是与水平方向向右，如下图
【分析】物理学中通常用一条带箭头的线段表示力。在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的方向，线，线段的起点或终点表示力的作用点。在作用点，力越大，线段应该越长。
3．【答案】
【解析】【解答】手对弹簧的拉力方向向右，大小为12N，作用点为弹簧的O点，大小为12N，取标度为6N，如图所示：
【分析】根据力的三要素作图
拉力的作用点位于O点，大小为12N，方向向右
4．【答案】
【解析】【解答】重力的方向竖直向下，作用点在小球的重心；拉力作用点在细线与小球的接触点，方向沿细线方向向上。如图所示：
【分析】根据物体受到的重力竖直向下，拉力沿绳子方向画图。
5．【答案】
【解析】【解答】物体对斜面的压力F的作用点在接触面上，方向是垂直斜面向下，重力方向是竖直向下，作用点为重心，如下图
【分析】重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
压力：物体由于（通常为接触），产生的形变，回复原来物理状态的力为弹力，即为支持力，支持力作用于物体接触面之间，垂直接触面向下。
6．【答案】
【解析】【解答】篮球所受重力的方向竖直向下，作用点在重心，大小为6N，如图所示：
【分析】画力的示意图时，要将力的三要素都表在图上。
7．【答案】
【解析】【解答】 重为3N的木箱A随平板车一起向左做匀速直线运动 ，所以木箱和车没有相对运动的趋势，受到竖直向下的重力和竖直向上的支持力，作图如下：
【分析】重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
8．【答案】
【解析】【解答】物体有向下运动趋势，受到向上的摩擦力，重力方向竖直向下，支持力沿着斜面垂直向上；如图所示
【分析】1、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
2、支持力垂直斜面向上，作用于接触面间。
9．【答案】
【解析】【解答】蹬自行车前进时，后轮相当于主动轮，对地面的运动趋势方向向后，则地面对后轮的静摩擦力向前；前轮相当于从动轮，对地面的运动趋势向前，受到的静摩擦力方向向后，如图
【分析】物体受到的摩擦力方向和相对运动方向相反。
10．【答案】
【解析】【解答】滑雪运动员向下滑动，摩擦力方向和运动方向相反，受到的摩擦力平行于斜面向上，重力竖直向下，从运动员重心开始，分别沿各力的方向画一条有向线段，并分别用和表示，如图所示：
【分析】1、重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
2、摩擦力：和物体运动方向相反，作用在接触面上。
11．【答案】
【解析】【解答】“冰墩墩”站在水平桌面上，处于静止状态，所受的重力和支持力是一对平衡力，大小相等，方向相反，作用在同一直线上；
过重心O，沿竖直向下的方向画一条带箭头的线段，标上符号G；
过重心O，沿竖直向上的方向画一条带箭头的线段，标上符号F，如图所示：
【分析】1.物体处于静止或匀速直线运动状态时，受平衡力的作用，分别对物体进行受力分析；
2.二力平衡的条件：作用在同一物体上的两个力，大小相等，方向相反，作用在同一直线上；
3.重力：由于地球的吸引而使物体受到的力，方向竖直向下，符号G。
12．【答案】
【解析】【解答】 解：物体对斜面的压力FN'作用在斜面上，方向垂直于斜面向下，
物块A静止在斜面上，有沿斜面下滑的趋势，因此摩擦力的方向沿斜面向上，作用点可画在物体的重心上；如下图所示：
【分析】先分析出物体对斜面压力与物体受到的摩擦力的作用点、方向，然后根据力的示意图的作法，作出力的示意图。
13．【答案】
【解析】【解答】物体静止在水平面上，所受的重力和支持力是一对平衡力，重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，两个力大小相等，所画的长度相等，如图所示：
【分析】平衡状态：静止或匀速直线运动状态；
二力平衡条件：作用在同一物体上的两个力， 大小相等，方向相反，且作用在同一直线；
重力方向：竖直向下；
支持力方向：垂直于被压物体表面向上。
14．【答案】
【解析】【解答】玻璃杯对水平桌面的压力等于自身重力，即
选取玻璃杯与桌面的中点为压力的作用点，从压力作用点垂直于桌面画一条带箭头的线段，标上F=20N，如图所示：
【分析】1.当物体放在水平桌面上时，物体对桌面的压力等于自身重力；
2.压力：垂直压在物体表面的力，方向：垂直并指向被压物体。
15．【答案】
【解析】【解答】垂直压在物体表面的力叫压力，则木块对竖直墙壁压力的作用点在接触面墙的中点，过压力作用点画垂直于墙面水平向右带箭头的线段即为木块对竖直墙壁的压力的示意图，如下图所示：
【分析】先确定压力的作用点，即压力是接触面受到的力，因此作用点在墙壁上，然后根据压力与接触面垂直的关系确定压力的方向。
16．【答案】
【解析】【解答】物体A所受重力G竖直向下，A对挡板B的压力F垂直于挡板，作用点在接触面上，方向垂直于挡板B，如图所示：
【分析】重力是指由于地球的吸引而使物体受到的力。重力的施力物体是地球。 重力的方向总是竖直向下。物体受到的重力的大小跟物体的质量成正比，计算公式是：G=mg，g为比例系数。压力：垂直作用在物体表面上的力称为压力；作用效果：使受压物体发生形变；压力的方向：垂直于接触面并指向被压物体；作用点：在所压物体表面上
17．【答案】
【解析】【解答】物体静止时漂浮在水面上，受到重力和浮力的作用，作用点在重心，方向分别竖直向下和竖直向上，大小相等，如图所示：
【分析】力的示意图就是用一条带箭头的线段表示力的大筋小、方向、作用点，线段的长度表示力的大小，头表示力的方向，起点或终点表示力的作用点；重力和浮力的作用点均在物体的重心上，重力方向坚直向下，浮力方向竖直向上，两个力是一对平衡力。
18．【答案】解：如图所示：
【解析】【解答】小球漂浮在水中，所以受力平衡，且只受重力和浮力作用。任何物体受到的重力方向都竖直向下；任何浸在液体中的物体受到的浮力的方向都竖直向上；当画出一个物体受到的多个力时，力的作用点都画在物体的重心。所以，小球受力如图所示。
【分析】根据小球漂浮，判断出受力平衡，且是重力和浮力二力平衡。再根据重力、浮力的三要素，画出小球的受力情况。由于二力平衡，所以在画二力时，要画的等长，以表示等大，此处易错。
19．【答案】
【解析】【解答】 以小球的重心为起点，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示。
【分析】先分析玩具鸭受力：玩具鸭漂浮在水面上，只受竖直向下和竖直向上的重力和浮力；因为玩具鸭是漂浮在水面上，所以这两个力是一对平衡力，大小相等，作图时要注意两条线段长度要相等。
20．【答案】
【解析】【解答】上浮的潜水艇受到竖直向上的浮力和竖直向下重力，作用点都在潜水艇的重心，如图所示：
【分析】浮力方向始终竖直向上，重力方向始终竖直向下，上浮时，浮力大于重力。
21．【答案】
【解析】【解答】根据图像，O为支点，从O点向F2的作用线做垂线，为阻力臂；动力作用在B点，连接OB是杠杆上最大的动力臂，过B点，作OB的垂线，为最小的动力，如图
。
【分析】杠杆上的力臂，是支点到力的作用线的垂线，支点到力的作用点的连线是最大的力臂，最小的力和最大的力臂垂直。
22．【答案】解：如图所示：
【解析】【解答】根据图片可知，B点为动力作用点，O点为支点，连接OB，通过B点作OB的垂线，然后在向上的方向上表上箭头表示最小的动力F1，此时OB为动力臂L1，如下图所示：
【分析】当以杠杆的支点到力的作用点之间的线段为动力臂时最长，此时最省力。力臂是从杠杆的支点到力的作用线的垂直距离，据此分析解答。
23．【答案】
【解析】【解答】如图：
【分析】据题意，物重100N，自由端的最大拉力为50N，且滑轮有质量，所以应由3段绳子承担滑轮与物重。
24．【答案】
【解析】【解答】如图：
【分析】最小力为最大力臂，最大力臂为支点到作用点的连线。
25．【答案】
【解析】【解答】组装滑轮组时，若使滑轮组最省力，动滑轮上绳子股数最多，如图 ；
【分析】动滑轮上绳子股数越多越省力
