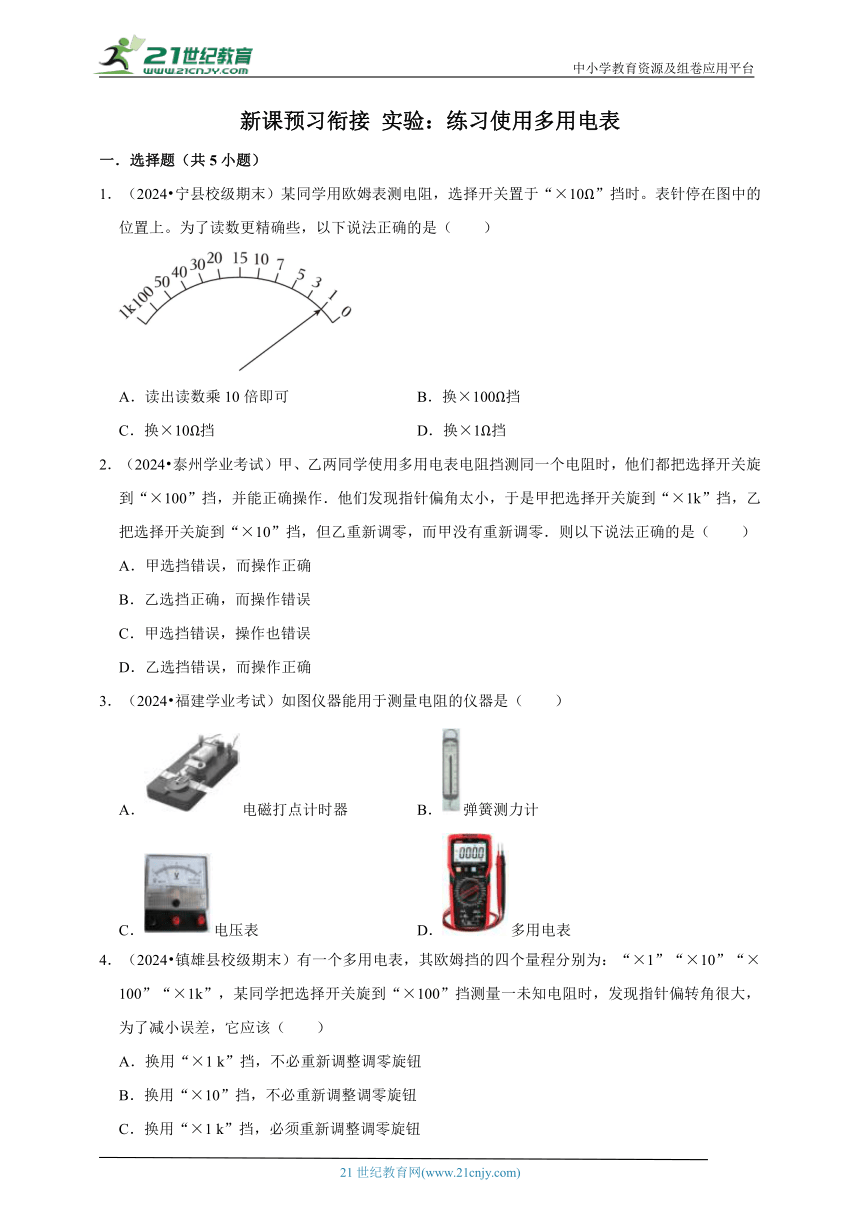

新课预习衔接 实验：练习使用多用电表
一．选择题（共5小题）
1．（2024 宁县校级期末）某同学用欧姆表测电阻，选择开关置于“×10Ω”挡时。表针停在图中的位置上。为了读数更精确些，以下说法正确的是（　　）
A．读出读数乘10倍即可 B．换×100Ω挡
C．换×10Ω挡 D．换×1Ω挡
2．（2024 泰州学业考试）甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是（　　）
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
3．（2024 福建学业考试）如图仪器能用于测量电阻的仪器是（　　）
A．电磁打点计时器 B．弹簧测力计
C．电压表 D．多用电表
4．（2024 镇雄县校级期末）有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（　　）
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮

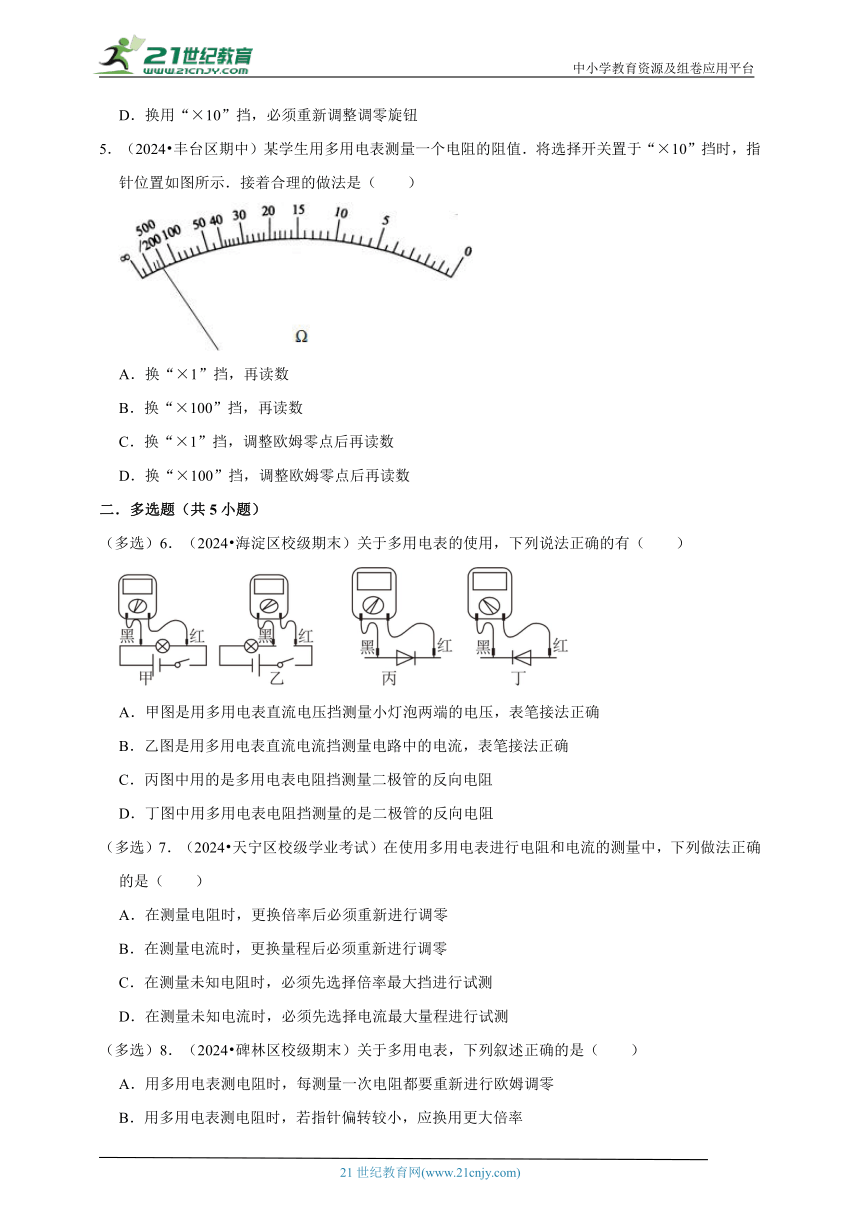

5．（2024 丰台区期中）某学生用多用电表测量一个电阻的阻值．将选择开关置于“×10”挡时，指针位置如图所示．接着合理的做法是（　　）
A．换“×1”挡，再读数
B．换“×100”挡，再读数
C．换“×1”挡，调整欧姆零点后再读数
D．换“×100”挡，调整欧姆零点后再读数
二．多选题（共5小题）
（多选）6．（2024 海淀区校级期末）关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确
C．丙图中用的是多用电表电阻挡测量二极管的反向电阻
D．丁图中用多用电表电阻挡测量的是二极管的反向电阻
（多选）7．（2024 天宁区校级学业考试）在使用多用电表进行电阻和电流的测量中，下列做法正确的是（　　）
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
（多选）8．（2024 碑林区校级期末）关于多用电表，下列叙述正确的是（　　）
A．用多用电表测电阻时，每测量一次电阻都要重新进行欧姆调零
B．用多用电表测电阻时，若指针偏转较小，应换用更大倍率
C．用多用电表测电压或电流时，红表笔接触点的电势高于黑表笔接触点的电势
D．用多用电表测电阻时，红表笔接触点的电势高于黑表笔接触点的电势
（多选）9．（2024 五华区校级模拟）关于多用电表，下列说法正确的是（　　）
A．用多用电表测电流时，应先进行机械调零
B．用多用电表测电压时，需将红表笔接高电势点
C．用多用电表测电阻时、如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零
D．多用电表使用完毕，应将选择开关置于OFF挡或交流电压最高挡

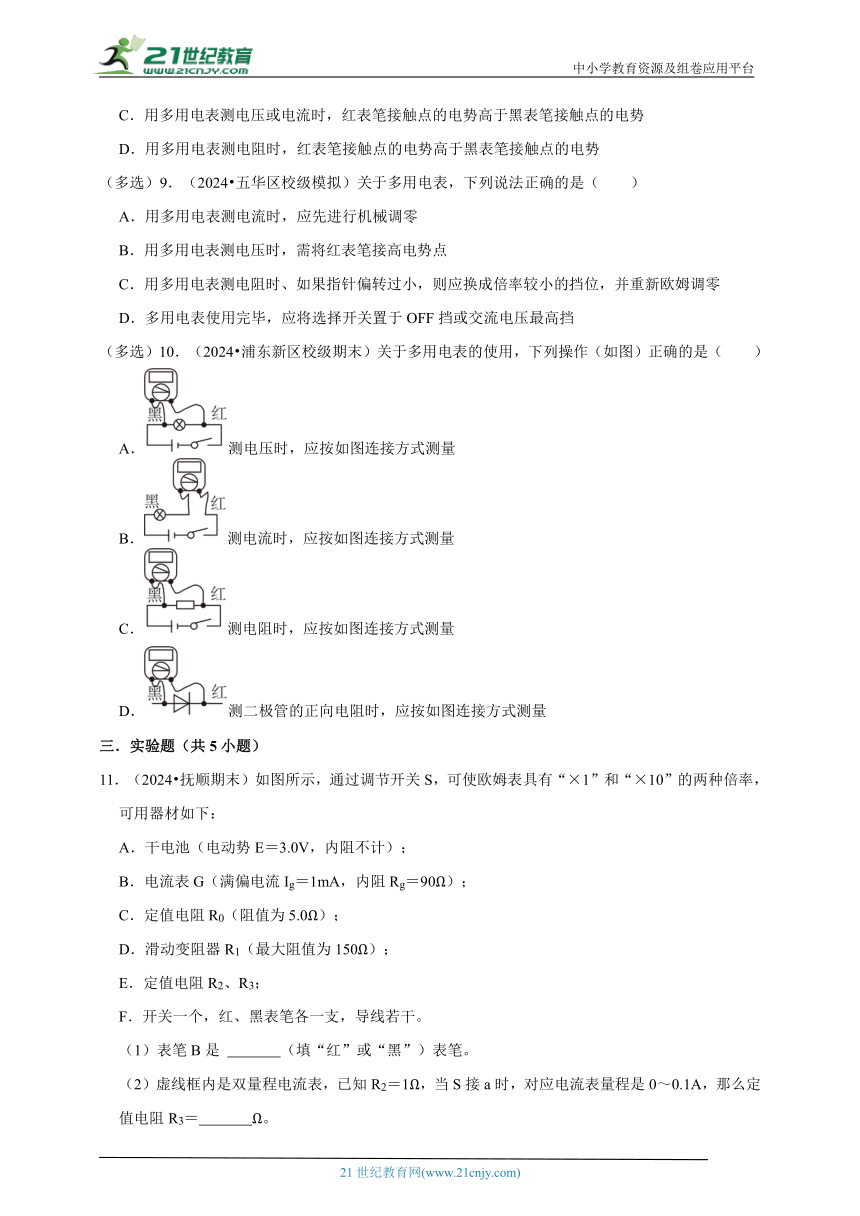

（多选）10．（2024 浦东新区校级期末）关于多用电表的使用，下列操作（如图）正确的是（　　）
A．测电压时，应按如图连接方式测量
B．测电流时，应按如图连接方式测量
C．测电阻时，应按如图连接方式测量
D．测二极管的正向电阻时，应按如图连接方式测量
三．实验题（共5小题）
11．（2024 抚顺期末）如图所示，通过调节开关S，可使欧姆表具有“×1”和“×10”的两种倍率，可用器材如下：
A．干电池（电动势E＝3.0V，内阻不计）；
B．电流表G（满偏电流Ig＝1mA，内阻Rg＝90Ω）；
C．定值电阻R0（阻值为5.0Ω）；
D．滑动变阻器R1（最大阻值为150Ω）；
E．定值电阻R2、R3；
F．开关一个，红、黑表笔各一支，导线若干。
（1）表笔B是 　 　（填“红”或“黑”）表笔。
（2）虚线框内是双量程电流表，已知R2＝1Ω，当S接a时，对应电流表量程是0～0.1A，那么定值电阻R3＝　 　Ω。

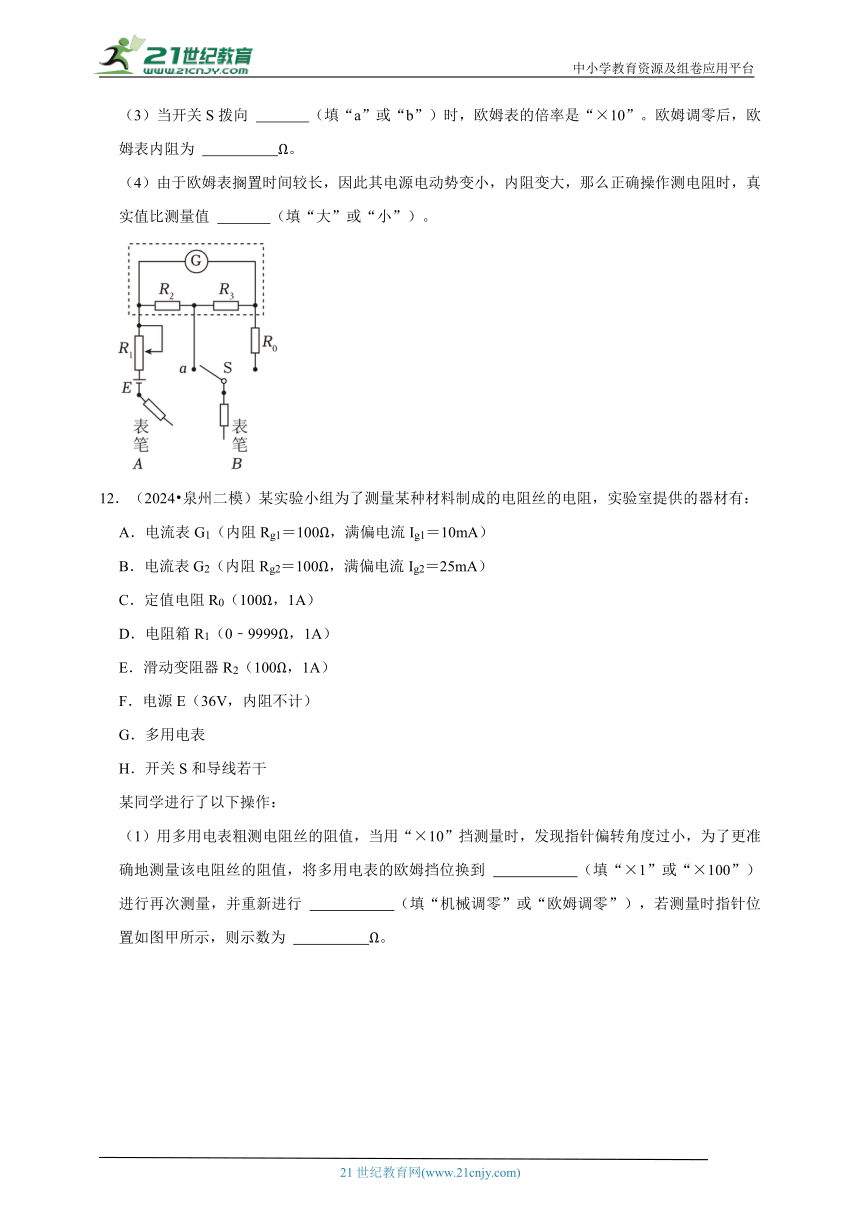

（3）当开关S拨向 　 　（填“a”或“b”）时，欧姆表的倍率是“×10”。欧姆调零后，欧姆表内阻为 　 　Ω。
（4）由于欧姆表搁置时间较长，因此其电源电动势变小，内阻变大，那么正确操作测电阻时，真实值比测量值 　 　（填“大”或“小”）。
12．（2024 泉州二模）某实验小组为了测量某种材料制成的电阻丝的电阻，实验室提供的器材有：
A．电流表G1（内阻Rg1＝100Ω，满偏电流Ig1＝10mA）
B．电流表G2（内阻Rg2＝100Ω，满偏电流Ig2＝25mA）
C．定值电阻R0（100Ω，1A）
D．电阻箱R1（0﹣9999Ω，1A）
E．滑动变阻器R2（100Ω，1A）
F．电源E（36V，内阻不计）
G．多用电表
H．开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”挡测量时，发现指针偏转角度过小，为了更准确地测量该电阻丝的阻值，将多用电表的欧姆挡位换到 　 　（填“×1”或“×100”）进行再次测量，并重新进行 　 　（填“机械调零”或“欧姆调零”），若测量时指针位置如图甲所示，则示数为 　 　Ω。

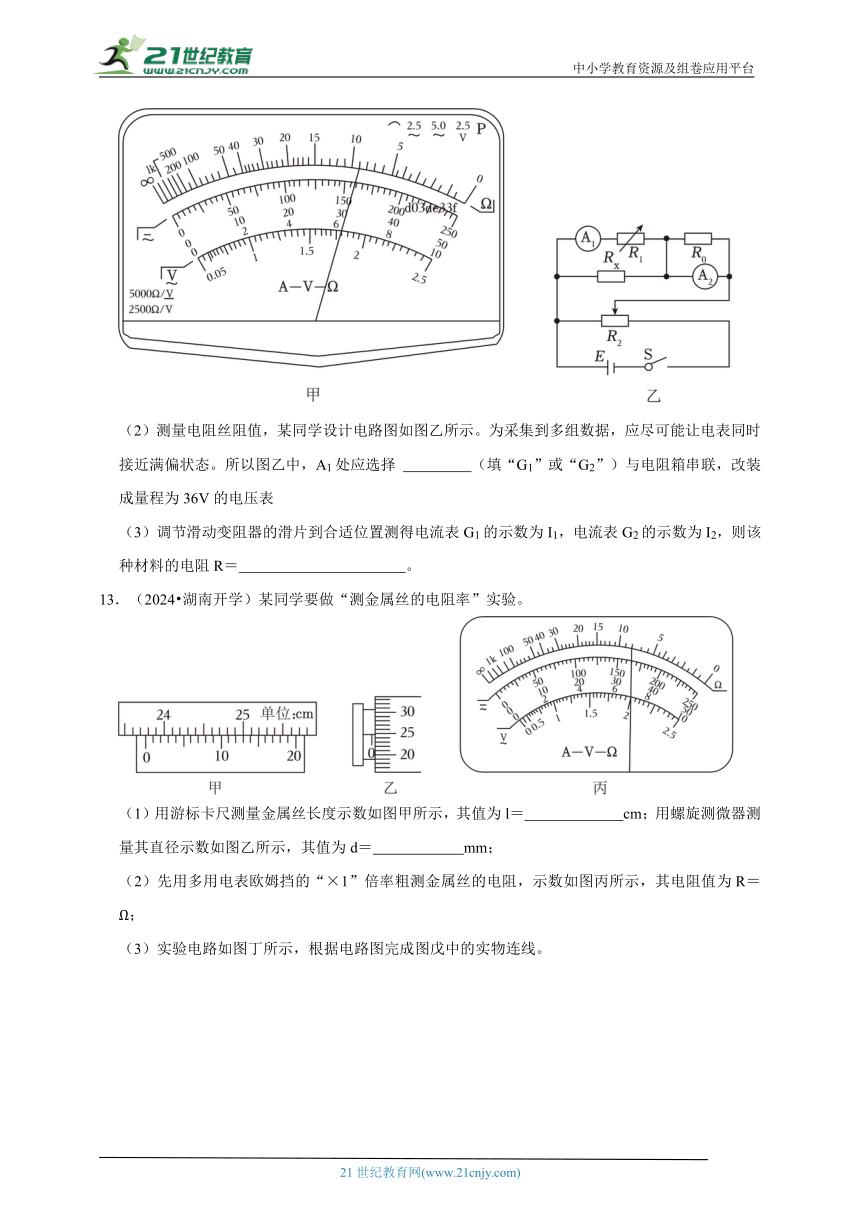

（2）测量电阻丝阻值，某同学设计电路图如图乙所示。为采集到多组数据，应尽可能让电表同时接近满偏状态。所以图乙中，A1处应选择 　 　（填“G1”或“G2”）与电阻箱串联，改装成量程为36V的电压表
（3）调节滑动变阻器的滑片到合适位置测得电流表G1的示数为I1，电流表G2的示数为I2，则该种材料的电阻R＝　 　。
13．（2024 湖南开学）某同学要做“测金属丝的电阻率”实验。
（1）用游标卡尺测量金属丝长度示数如图甲所示，其值为l＝　 　cm；用螺旋测微器测量其直径示数如图乙所示，其值为d＝　 　mm；
（2）先用多用电表欧姆挡的“×1”倍率粗测金属丝的电阻，示数如图丙所示，其电阻值为R＝　 　Ω；
（3）实验电路如图丁所示，根据电路图完成图戊中的实物连线。
（4）从实验原理上看，待测电阻测量值 　 　（填“大于”“小于”或“等于”）其真实值。如果测得的金属丝长度为l，直径为d，电阻为R，都采用国际单位制单位，则它的电阻率ρ＝　 　。（用l、d、R字母表示）
14．（2024 麦积区二模）某实验小组欲将电流表（量程为0～3mA）改装为欧姆表。实验器材如下：电动势为1.5V的干电池1节、滑动变阻器（阻值范围为0～1000Ω）。将它们按如图甲所示连接。
（1）将图甲中接线柱 　 　（填“P”或“Q”）接红表笔。
（2）将图甲中P、Q两接线柱短接，调节滑动变阻器使电流表G满偏，则欧姆表的内阻RG＝　 　Ω。
（3）保持滑动变阻器不动，在P、Q间接入一电阻，电流表示数如图乙所示，此电阻的阻值为 　 　Ω。
15．（2024 镇海区校级模拟）（1）丙同学在用多用电表欧姆挡正确测量了一个铭牌为“220V 100W”白炽灯泡的冷态电阻后，将挡位旋至“×100”挡准备测量“0～3V”量程电压表内阻，他 　 　（填“需要”或“不需要”）进行欧姆调零。在正确操作下多用电表的指针偏转如图所示，则电压表的内阻为 　 　Ω，实验中欧姆表的“+”接线孔应与电压表 　 　（填“正”或“负”）接线柱相连。
（2）该同学认为，欧姆表可等效为一个电源，如果将上题电压表和个电阻箱并联，可以测出欧姆表“×100挡时的电动势和内阻，电路连线如图6所示。实验中进行了两次测量，电阻箱接入电阻分别为3000.0Ω和6000.0Ω时，电压表对应的读数分别为0.75V、0.90V。考虑电压表的内阻对实验的影响，可计算出欧姆表“×100”挡的内阻r＝　 　Ω。
（3）该同学查询相关资料后发现第（2）问中实验测量结果误差比较大，误差比较大的原因是 　 　（请至少写出一条原因）。
新课预习衔接 实验：练习使用多用电表
参考答案与试题解析
一．选择题（共5小题）
1．（2024 宁县校级期末）某同学用欧姆表测电阻，选择开关置于“×10Ω”挡时。表针停在图中的位置上。为了读数更精确些，以下说法正确的是（　　）
A．读出读数乘10倍即可 B．换×100Ω挡
C．换×10Ω挡 D．换×1Ω挡
【考点】练习使用多用电表（实验）．
【专题】定性思想；实验分析法；恒定电流专题；分析综合能力．
【答案】D
【分析】用欧姆表测电阻时，如偏转角过大，说明选取的挡位太大，需换小挡位，使指针尽量指在中间位置，在进行欧姆调零。
【解答】解：结果发现表针指在欧姆挡刻度值为“1”的刻度线附近，偏转角大，说明选取挡位太大，则应换用较小挡位，即选“×1Ω”挡，故D正确，ABC错误。
故选：D。
【点评】本题考查的是多有电表测电阻时的读数问题，掌握指针偏角大小与挡位选择的关系。
2．（2024 泰州学业考试）甲、乙两同学使用多用电表电阻挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是（　　）
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
【考点】练习使用多用电表（实验）．
【专题】实验题．
【答案】D
【分析】使用欧姆表测电阻，应选择合适的挡位，使指针指在中央刻度盘中央附近，欧姆表换挡由要重新进行调零．
【解答】解：选择开关旋到“×100”挡，正确操作，指针偏角太小，说明所选挡位太小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，由此可知：甲的选挡是正确的，但操作是错误的，乙的选挡是错误的，但操作是正确的，故ABC错误，D正确；
故选：D。
【点评】要掌握欧姆表的使用方法及注意事项，使用欧姆表测电阻，应选择合适的挡位，使指针指在中央刻度盘中央附近，欧姆表换挡由要重新进行调零．
3．（2024 福建学业考试）如图仪器能用于测量电阻的仪器是（　　）
A．电磁打点计时器 B．弹簧测力计
C．电压表 D．多用电表
【考点】练习使用多用电表（实验）；实验基础知识、误差与有效数字；伏安法测电阻．
【专题】实验题；信息给予题；定性思想；推理法；恒定电流专题；实验能力．
【答案】D
【分析】根据电磁打点计时器计时、弹簧秤测力、电压表测电压，多用电表欧姆挡测电阻分析判断。
【解答】解：A．电磁打点计时器是计时仪器，故A错误；
B．弹簧测力计是测量力的仪器，故B错误；
C．电压表是测量用电器两端的电压，故C错误；
D．多用电表欧姆挡是用来测量电阻的，故D正确。
故选：D。
【点评】本题考查物理量的测量工具，要求掌握各种测量工具所测的物理量。
4．（2024 镇雄县校级期末）有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（　　）
A．换用“×1 k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1 k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮
【考点】练习使用多用电表（实验）．
【专题】实验题；恒定电流专题．
【答案】D
【分析】使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零。
【解答】解：把选择开关旋到“×100”挡测量一未知电阻时，指针偏转角很大，说明所选挡位太大，应换用“×10”挡，换挡后重新进行欧姆调零，然后再测电阻，故D正确；
故选：D。
【点评】本题考查了欧姆表的使用，掌握欧姆表的使用方法即可正确解题；使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近；欧姆表换挡后要重新进行欧姆调零。
5．（2024 丰台区期中）某学生用多用电表测量一个电阻的阻值．将选择开关置于“×10”挡时，指针位置如图所示．接着合理的做法是（　　）
A．换“×1”挡，再读数
B．换“×100”挡，再读数
C．换“×1”挡，调整欧姆零点后再读数
D．换“×100”挡，调整欧姆零点后再读数
【考点】练习使用多用电表（实验）．
【专题】实验题．
【答案】D
【分析】本题的关键是明确欧姆表的工作原理，掌握当指针偏角过小时，说明待测电阻较大，所选的倍率过小，应选择大一挡的倍率；每次换挡后，都需要重新进行欧姆调零．
【解答】解：由指针位置知：指针的偏角过小，说明电阻较大，即所选的倍率过小，应选择大一挡的倍率，即选用×100Ω挡；换挡后内部电路改变，在测量前要重新进行欧姆调零。
故选：D。
【点评】注意欧姆表的选挡方法，当欧姆表的指针指针中值电阻附近时，读数较准确，当指针偏角过大时，应选择倍率较小的挡位，反之，当偏角过小时，应选择倍率较大的挡位；注意每次换挡后，都需要重新进行欧姆调零．
二．多选题（共5小题）
（多选）6．（2024 海淀区校级期末）关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流挡测量电路中的电流，表笔接法正确
C．丙图中用的是多用电表电阻挡测量二极管的反向电阻
D．丁图中用多用电表电阻挡测量的是二极管的反向电阻
【考点】练习使用多用电表（实验）．
【专题】定性思想；推理法；恒定电流专题．
【答案】BD
【分析】使用多用电表测电压时，电流从红表笔流入黑表笔流出，多用电表要与待测电路并联，分析图甲所示电路图答题；
欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，分析图乙所示电路图，然后答题。
【解答】解：A、甲图是用多用电表直流电压挡测量小灯泡两端的电压，表笔的红黑表笔接错，故A错误；
B、乙图是用多用电表直流电流挡测量电路中的电流，电流从红表笔流入，从黑表笔流出，表笔接法正确，故B正确；
CD、欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，由图丁所示电路图可知，黑表笔接二极管正极，红表笔接二极管负极，多用电表测二极管正向电阻，由图丁所示电路图可知，黑表笔接二极管负极，红表笔接二极管正极，多用电表测二极管反向电阻，故C错误、D正确；
故选：BD。
【点评】本题考查了多用电表的使用，使用多用代表时要注意电流总是由红表笔流入，黑表笔流出，知道多用电表的结构、分析清楚图示电路图即可解题。
（多选）7．（2024 天宁区校级学业考试）在使用多用电表进行电阻和电流的测量中，下列做法正确的是（　　）
A．在测量电阻时，更换倍率后必须重新进行调零
B．在测量电流时，更换量程后必须重新进行调零
C．在测量未知电阻时，必须先选择倍率最大挡进行试测
D．在测量未知电流时，必须先选择电流最大量程进行试测
【考点】练习使用多用电表（实验）．
【专题】实验题；实验探究题；定性思想；推理法；恒定电流专题．
【答案】AD
【分析】明确欧姆表的使用方法，知道用欧姆表测电阻要选择合适的挡位，欧姆表换挡后要进行欧姆调零，而在测量电流时要先选择电流最大量程进行试测。
【解答】解：A、欧姆表换挡后要进行欧姆调零，在测量电阻时，更换倍率后必须重新进行调零，故A正确；
B、在测量电流时，更换量程后不必进行调零，故B错误；
C、在测量未知电阻时，可以先选择个倍率进行测量，然后根据指针偏转情况再选择合适的倍率进行测量，不一定必须先选择倍率最大挡进行试测，故C错误；
D、为保护电表安全，在测量未知电流时，必须先选择电流最大量程进行试测，故D正确。
故选：AD。
【点评】本题考查了多用电表读数，对多用电表读数时，要先根据选择开关的位置确定其所测量的量与量程，然后根据指针位置读数，注意在读数时视线要与电表刻度线垂直
（多选）8．（2024 碑林区校级期末）关于多用电表，下列叙述正确的是（　　）
A．用多用电表测电阻时，每测量一次电阻都要重新进行欧姆调零
B．用多用电表测电阻时，若指针偏转较小，应换用更大倍率
C．用多用电表测电压或电流时，红表笔接触点的电势高于黑表笔接触点的电势
D．用多用电表测电阻时，红表笔接触点的电势高于黑表笔接触点的电势
【考点】练习使用多用电表（实验）．
【专题】定性思想；推理法；恒定电流专题；推理能力．
【答案】BC
【分析】应用欧姆表测电阻时要选择合适的挡位，每选定一次欧姆挡位后电路发生改变要重新进行欧姆调零；
用多用电表测电阻时，若指针偏转较小，说明待测电阻属于大电阻，应换用更大倍率；
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。
【解答】解：A、用欧姆表测电阻前要进行欧姆调零，用同一挡位测不同的电阻不需要重新进行调零，故A错误；
B、用欧姆表测量某一电阻的阻值时，发现指针偏角较小，待测电阻属于大电阻，为减小测量误差，应换用更大倍率的挡，故B正确；
C、多用电表测电压、电流时，电流由外部电源提供，红表笔的电势都高于黑表笔的电势，故C正确；
D、多用电表测电阻时，多用表提供电源，红表笔的电势低于黑表笔的电势，故D错误。
故选：BC。
【点评】本题考查了多用电表的使用，注意测量电阻时是多用表提供电源，测量电压、电流时外部电源供电，据此分析电势高低情况。
（多选）9．（2024 五华区校级模拟）关于多用电表，下列说法正确的是（　　）
A．用多用电表测电流时，应先进行机械调零
B．用多用电表测电压时，需将红表笔接高电势点
C．用多用电表测电阻时、如果指针偏转过小，则应换成倍率较小的挡位，并重新欧姆调零
D．多用电表使用完毕，应将选择开关置于OFF挡或交流电压最高挡
【考点】练习使用多用电表（实验）．
【专题】定性思想；归纳法；恒定电流专题；推理能力．
【答案】ABD
【分析】应用欧姆表测电阻时要选择合适的挡位，更换欧姆挡位后电路发生改变要重新进行欧姆调零；
用多用电表测电阻时，若指针偏转较小，说明待测电阻属于大电阻，应换用更大倍率；
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。
【解答】解：A、测电流时，为准确起见，需要进行机械调零，故A正确；
B、多用电表测电压时，电流由外部电源提供，红表笔的电势都高于黑表笔的电势，故B正确；
C、用欧姆表测量某一电阻的阻值时，发现指针偏角较小，待测电阻属于大电阻，为减小测量误差，应换用更大倍率的挡位，测量前要进行欧姆调零，故C错误；
D、多用表使用完毕，应将转换开关掷于OFF搁置，或交流高压挡，故D正确。
故选：ABD。
【点评】本题考查了多用电表的使用，注意测量电阻时是多用表提供电源，测量电压、电流时外部电源供电，据此分析电势高低情况。
（多选）10．（2024 浦东新区校级期末）关于多用电表的使用，下列操作（如图）正确的是（　　）
A．测电压时，应按如图连接方式测量
B．测电流时，应按如图连接方式测量
C．测电阻时，应按如图连接方式测量
D．测二极管的正向电阻时，应按如图连接方式测量
【考点】练习使用多用电表（实验）．
【专题】实验题．
【答案】BD
【分析】所谓多用电表是指电压表、电流表与欧姆表共用一个表头，电流应从正插孔进从负插孔出，指针才正向偏转。因电流是“红进”“黑出”，所以作为欧姆表时黑表笔应接内部电池的正极红表笔应接内部电池的负极。
【解答】解：因多用电表的红表笔接的是正极插孔，黑表笔接的是负极插孔：
A、测电压时，红表笔应接灯泡的正极，故A错误。
B、测电流时把多用电表串联接入电路，且电流应从红表笔进入，故B正确。
C、测电阻时应将待测电阻与外电路断开，故C错误。
D、测二极管的正向电阻时，黑表笔应接二极管正极，这样电流从黑表笔出来经二极管进入负极，故D正确。
故选：BD。
【点评】多用表的黑表笔接内部电池的正极红表笔接内部电池的负极，这样正好符合电流“红进”“黑出”。
三．实验题（共5小题）
11．（2024 抚顺期末）如图所示，通过调节开关S，可使欧姆表具有“×1”和“×10”的两种倍率，可用器材如下：
A．干电池（电动势E＝3.0V，内阻不计）；
B．电流表G（满偏电流Ig＝1mA，内阻Rg＝90Ω）；
C．定值电阻R0（阻值为5.0Ω）；
D．滑动变阻器R1（最大阻值为150Ω）；
E．定值电阻R2、R3；
F．开关一个，红、黑表笔各一支，导线若干。
（1）表笔B是 　黑　（填“红”或“黑”）表笔。
（2）虚线框内是双量程电流表，已知R2＝1Ω，当S接a时，对应电流表量程是0～0.1A，那么定值电阻R3＝　9　Ω。
（3）当开关S拨向 　b　（填“a”或“b”）时，欧姆表的倍率是“×10”。欧姆调零后，欧姆表内阻为 　300　Ω。
（4）由于欧姆表搁置时间较长，因此其电源电动势变小，内阻变大，那么正确操作测电阻时，真实值比测量值 　小　（填“大”或“小”）。
【考点】练习使用多用电表（实验）．
【专题】实验题；参照思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）黑，（2）9，（3）b、300，（4）小。
【分析】（1）根据多用电表红黑表笔的接线方法判断；
（2）根据电表改装原理，进行计算求出阻值；
（3）根据欧姆表原理判断倍率、计算阻值；
（4）根据电学知识判断实验误差。
【解答】解：（1）根据红黑表笔的接线规则，电流从黑表笔流出，从红表笔流入，所以B表笔是黑表笔。
（2）根据并联电路分流特点有
I2＝0.1A，Ig＝1mA
联立解得：R3＝9Ω
（3）设S接b时对应满偏电流为I，根据并联电路分流特点
I＝0.01A
即S接b时对应电流表量程是0～10mA，得欧姆表内阻
由（2）知当S接a时，对应电流表量程是0～0.1A，即
I2＝0.1A
得欧姆表内阻
所以S接b时是较大倍率（×10）。欧姆调零后，其内阻为300Ω。
（4）根据闭合电路的欧姆定律，电源内阻变大，电动势减小，则电路中的总电流减小，根据欧姆表原理，则测量值偏大，所以真实值比测量值小。
故答案为：（1）黑，（2）9，（3）b、300，（4）小。
【点评】本题主要考查多用电表的使用方法，以及欧姆表的误差，在做题中要注意红黑表笔使用规则，电表改装计算，欧姆表原理。
12．（2024 泉州二模）某实验小组为了测量某种材料制成的电阻丝的电阻，实验室提供的器材有：
A．电流表G1（内阻Rg1＝100Ω，满偏电流Ig1＝10mA）
B．电流表G2（内阻Rg2＝100Ω，满偏电流Ig2＝25mA）
C．定值电阻R0（100Ω，1A）
D．电阻箱R1（0﹣9999Ω，1A）
E．滑动变阻器R2（100Ω，1A）
F．电源E（36V，内阻不计）
G．多用电表
H．开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”挡测量时，发现指针偏转角度过小，为了更准确地测量该电阻丝的阻值，将多用电表的欧姆挡位换到 　×100　（填“×1”或“×100”）进行再次测量，并重新进行 　欧姆调零　（填“机械调零”或“欧姆调零”），若测量时指针位置如图甲所示，则示数为 　900　Ω。
（2）测量电阻丝阻值，某同学设计电路图如图乙所示。为采集到多组数据，应尽可能让电表同时接近满偏状态。所以图乙中，A1处应选择 　G1　（填“G1”或“G2”）与电阻箱串联，改装成量程为36V的电压表
（3）调节滑动变阻器的滑片到合适位置测得电流表G1的示数为I1，电流表G2的示数为I2，则该种材料的电阻R＝　　。
【考点】练习使用多用电表（实验）；伏安法测电阻．
【专题】定量思想；推理法；恒定电流专题；实验能力．
【答案】（1）×100、欧姆调零、900；（2）G1；（3）。
【分析】（1）用欧姆表测电阻要选择合适的挡位使指针指在中央刻度线附近，欧姆表换挡后要进行欧姆调零，欧姆表指针示数与挡位的乘积是欧姆表示数。
（2）把电流表改装成电压表需要串联分压电阻，应用串联电路特点与欧姆定律可以求出串联电阻阻值。
（3）根据图示电路图求出电阻两端电压与通过电阻的电流，应用欧姆定律求出待测电阻阻值。
【解答】解：（1）用多用电表粗测电阻丝的阻值时，指针偏转角度过小，说明电阻较大，应该换用大倍率的，即将多用电表的欧姆挡位换到×100进行再次测量，并重新进行欧姆调零。则图甲的读数为：9×100Ω＝900Ω；
（2）根据题意可知，让电表同时接近满偏状态，A1处电表改装后量程为36V，由欧姆定律可知，流过Rx的电流为：；代入数据得：I1＝0.04A＝40mA；
若A2处选择G1，和R0并联后量程为20mA，不能满足实验要求，则应A1处选择G1，A2处选择G2。
（3）由于R0与G2内阻相等，则流过R0的电流为I2，则流过Rx的电流为：Ix＝2I2﹣I1
Rx两端的电压为：Ux＝I1（Rg1+R1）
由欧姆定律可得：。
故答案为：（1）×100、欧姆调零、900；（2）G1；（3）。
【点评】要掌握欧姆表的使用方法与注意事项、读数方法，用欧姆表测电阻要选择合适的挡位，使指针指在表盘中央刻度线附近；根据题意分析清楚图示电路图，求出通过待测电阻的电流与待测电阻两端电压，应用欧姆定律求金属丝阻值的表达式。
13．（2024 湖南开学）某同学要做“测金属丝的电阻率”实验。
（1）用游标卡尺测量金属丝长度示数如图甲所示，其值为l＝　23.765　cm；用螺旋测微器测量其直径示数如图乙所示，其值为d＝　0.247　mm；
（2）先用多用电表欧姆挡的“×1”倍率粗测金属丝的电阻，示数如图丙所示，其电阻值为R＝　8　Ω；
（3）实验电路如图丁所示，根据电路图完成图戊中的实物连线。
（4）从实验原理上看，待测电阻测量值 　小于　（填“大于”“小于”或“等于”）其真实值。如果测得的金属丝长度为l，直径为d，电阻为R，都采用国际单位制单位，则它的电阻率ρ＝　　。（用l、d、R字母表示）
【考点】练习使用多用电表（实验）；游标卡尺的使用与读数；导体电阻率的测量．
【专题】定量思想；推理法；恒定电流专题；实验能力．
【答案】（1）23.765；0.247；（2）8；（3）；（4）小于；
【分析】（1）20分度游标卡尺的精确值为0.05mm，螺旋测微器的精确度为0.01mm，根据读数规则读数；
（2）根据刻度与倍率读数；
（3）根据电路图连接实物图；
（4）根据电阻定律与欧姆定律解答。
【解答】解：（1）20分度游标卡尺的精确值为0.05mm，由图甲可知金属丝的长度为
L＝237mm+13×0.05mm＝237.65mm＝23.765cm
螺旋测微器的精确值为0.01mm，由图丙可知金属丝的直径为
d＝0mm+24.7×0.01mm＝0.247mm
（2）金属丝的电阻为R＝8×1Ω＝8Ω
（3）根据实验电路图连接实物电路图，如图所示：
（4）电路图采用了电流表外接法，考虑到电压表分流的影响，电流表读数偏大，根据欧姆定律
可知待测电阻测量值小于其真实值。
根据电阻定律有
，
解得
故答案为：（1）23.765；0.247；（2）8；（3）；（4）小于；
【点评】本题考查了螺旋测微器的读数和电阻率的测定，明确实验原理，掌握电阻定律和欧姆定律。
14．（2024 麦积区二模）某实验小组欲将电流表（量程为0～3mA）改装为欧姆表。实验器材如下：电动势为1.5V的干电池1节、滑动变阻器（阻值范围为0～1000Ω）。将它们按如图甲所示连接。
（1）将图甲中接线柱 　P　（填“P”或“Q”）接红表笔。
（2）将图甲中P、Q两接线柱短接，调节滑动变阻器使电流表G满偏，则欧姆表的内阻RG＝　500　Ω。
（3）保持滑动变阻器不动，在P、Q间接入一电阻，电流表示数如图乙所示，此电阻的阻值为 　1000　Ω。
【考点】练习使用多用电表（实验）．
【专题】实验题；实验探究题；定量思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）P；（2）500；（3）1000。
【分析】（1）欧姆表内部电流从黑表笔流出，红表笔流入，据此分析作答；
（2）根据闭合电路的欧姆定律求欧姆表的内阻；
（3）根据闭合电路的欧姆定律求待测电阻。
【解答】解：（1）欧姆表内部电流从黑表笔流出，红表笔流入，因此图甲中接线柱P接红表笔；
（2）根据闭合电路的欧姆定律，欧姆表的内阻
（3）电流表的分度值为0.1mA，电流表的读数为1.00mA；
根据闭合电路的欧姆定律，待测电阻。
故答案为：（1）P；（2）500；（3）1000。
【点评】本题考查了将电流表改装成欧姆表，要明确实验的原理，掌握闭合电路的欧姆定律，知道欧姆表的内部电流从黑表笔流出、红表笔流入。
15．（2024 镇海区校级模拟）（1）丙同学在用多用电表欧姆挡正确测量了一个铭牌为“220V 100W”白炽灯泡的冷态电阻后，将挡位旋至“×100”挡准备测量“0～3V”量程电压表内阻，他 　需要　（填“需要”或“不需要”）进行欧姆调零。在正确操作下多用电表的指针偏转如图所示，则电压表的内阻为 　3000　Ω，实验中欧姆表的“+”接线孔应与电压表 　负　（填“正”或“负”）接线柱相连。
（2）该同学认为，欧姆表可等效为一个电源，如果将上题电压表和个电阻箱并联，可以测出欧姆表“×100挡时的电动势和内阻，电路连线如图6所示。实验中进行了两次测量，电阻箱接入电阻分别为3000.0Ω和6000.0Ω时，电压表对应的读数分别为0.75V、0.90V。考虑电压表的内阻对实验的影响，可计算出欧姆表“×100”挡的内阻r＝　3000　Ω。
（3）该同学查询相关资料后发现第（2）问中实验测量结果误差比较大，误差比较大的原因是 　用欧姆表测量出的电压表内阻不精确，导致误差较大。　（请至少写出一条原因）。
【考点】练习使用多用电表（实验）．
【专题】实验题；实验探究题；定量思想；实验分析法；恒定电流专题；实验能力．
【答案】（1）需要，3000，负；（2）3000Ω；（3）用欧姆表测量出的电压表内阻不精确，导致误差较大。
【分析】（1）根据欧姆表的使用方法判断；根据欧姆表的读数方法表针示数乘以倍率即为读数；根据欧姆表的内部结构判断；
（2）根据闭合电路欧姆定律列方程组计算；
（3）分析电压表内阻不精确，导致误差较大。
【解答】解：（1）使用欧姆表测电阻时，每次换挡都需要进行欧姆调零，故本次也需要欧姆调零；
欧姆表的读数为
RV＝30×100Ω＝3000Ω
电流从欧姆表的负接线柱流出，再从电压表的正接线柱流进电压表，然后从电压表的负接线柱流出，再从欧姆表的正接线柱流进欧姆表；故欧姆表的“+”接线孔应与电压表的负接线柱相连；
（2）在闭合电路中，有
联立求解，可得
r＝3000Ω
（3）用欧姆表测量出的电压表内阻不精确，导致误差较大。
故答案为：（1）需要，3000，负；（2）3000Ω；（3）用欧姆表测量出的电压表内阻不精确，导致误差较大。
【点评】本题关键掌握欧姆表的内部结构和读数方法。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
