光 的 折 射
观看魔术表演
1.水中铅笔“折断”了
2.消失的硬币
3.空杯献宝
活动
活动

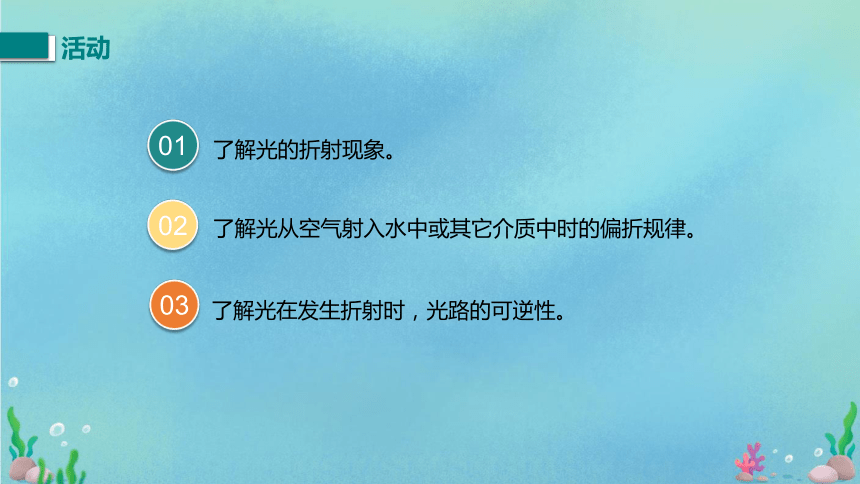

了解光的折射现象。
01
了解光从空气射入水中或其它介质中时的偏折规律。
02
03
了解光在发生折射时，光路的可逆性。
光的折射现象
光遇到透明介质时，除了反射，还有其他现象吗？
光会射入透明介质中，且光路会发生偏折。
光的折射现象

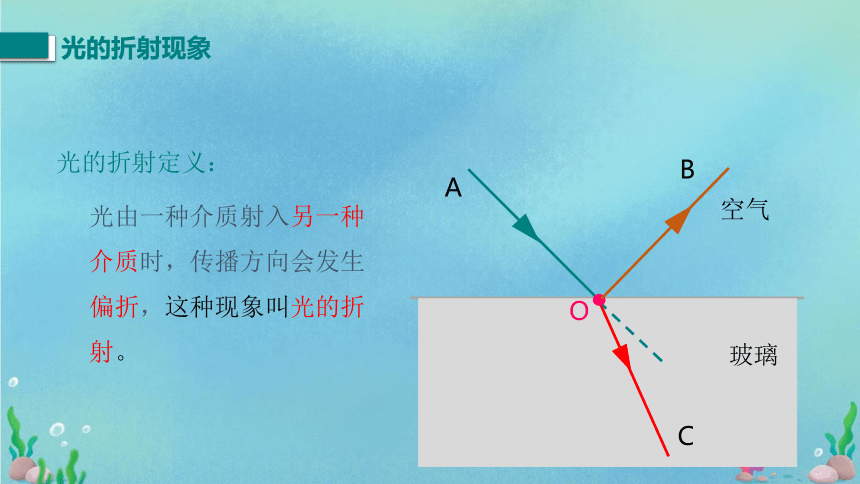

光的折射定义：
光由一种介质射入另一种介质时，传播方向会发生偏折，这种现象叫光的折射。
空气
O
玻璃
A
B
C
入射光线
空气
界 面
入射点
O
折射角
折射光线
玻璃

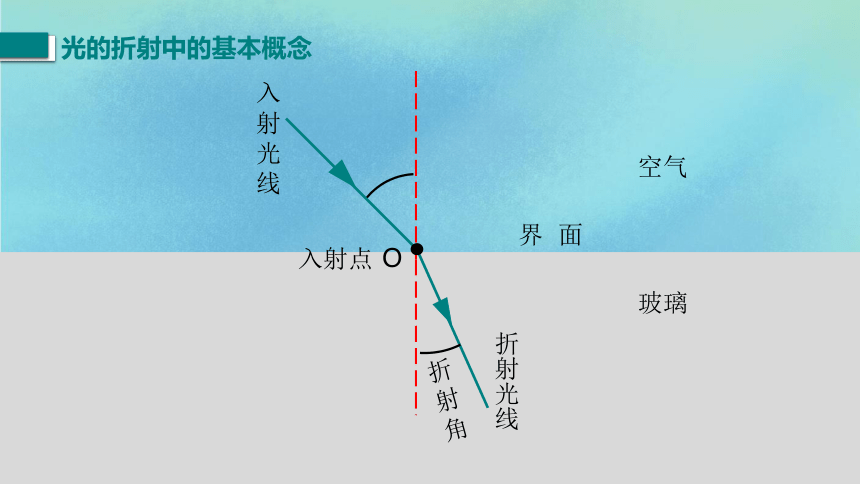

光的折射中的基本概念
探究光的折射规律
探究光折射时的特点
让一束光从玻璃以不同的角度射入水中，观察光在空气中和玻璃中的的径迹。类比光反射的规律，总结光折射的规律。
光的折射规律
1.反射光线与折射光线、法线在同一平面内。（三线共面）
2.折射光线与入射光线分居在法线的两侧。（两线分居）
3.光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角（从玻璃等其他介质斜射入空气中时，折射角大于入射角）。（夹角气大）
4.当光从空气垂直射入水中或其他介质中时，传播方向不变。
5.在光的折射现象中，光路是可逆的（光路可逆）
6. 当入射角增大时，折射角也增大。
1.当光从空气斜射进入玻璃中时，会发生折射，如图所示，画出的折射光路，正确的是(　　)
C
例题
应用光的折射规律完成光路图：
例题
M M′
M M′
O
O
B
B
A
A
N
N′
N
N′
i
i
r
r
空气
空气
玻璃
玻璃
生活中的折射现象
池底某点发出的光从水中斜射向空气时会发生偏折，逆着折射光看去，就会感觉这点的位置升高了，即池水看起来比实际的浅。
光在同种均匀介质中沿直线传播，夏天在光的照射下使大海
上方的空气不在均匀，来自地平线远方的光本来不能到达我
们的眼睛，由于空气的疏密程度不同，光线发生了弯曲逐渐
弯向地面，观察者逆这光望去，就看见了远方的物体。
水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像。所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到。
水中插鱼
A
A1
由于人眼的“视觉直进”的功能，觉得光线总是沿直线射入人眼的。进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的，但眼睛觉得光线是从A1点射过来的。事实上并不存在发光的A1点，A1点是A点的虚像点。A1比A高，所以水中看到的树比实际位置要高。
比较各种光的折射的光路图，共同点是像比物高，都是虚像。（变高的虚像）
课堂小结
随堂训练
1.在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像
B
2.一束光从一种均匀介质射入另一种均匀介质中，入射光线与法线的夹角叫 入射角，折射光线与法线的夹角叫折射角。下列说法正确的是（ ）
A .折射角一定小于入射角
B .折射角一定大于入射角
C .折射角一定等于入射角
D .光可能沿直线传播
D
3.如图所示，小阳在公园游玩，他发现公园的荷花池里A 处有一条金鱼，小阳眼睛在B 处，请作出小阳看到金鱼的光路图并确定金鱼的实际大概位置。
A
A'
