聚焦突破10 多室、多池的电化学装置

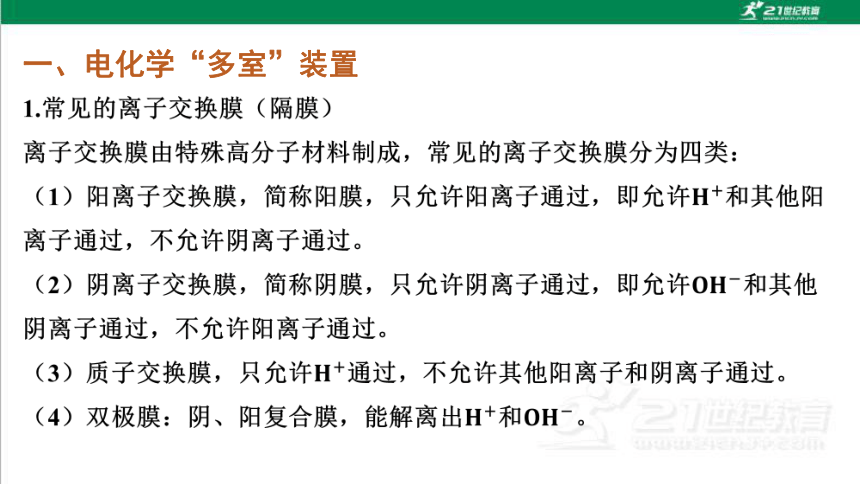

一、电化学“多室”装置

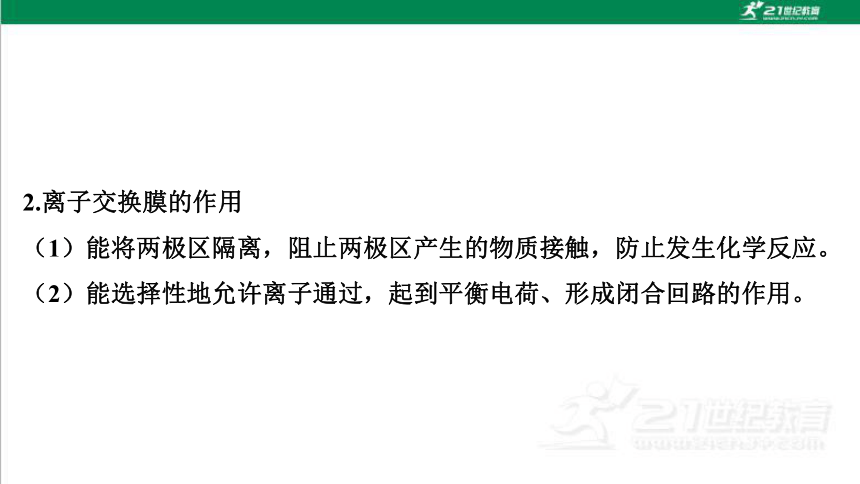

2.离子交换膜的作用
（1）能将两极区隔离，阻止两极区产生的物质接触，防止发生化学反应。
（2）能选择性地允许离子通过，起到平衡电荷、形成闭合回路的作用。

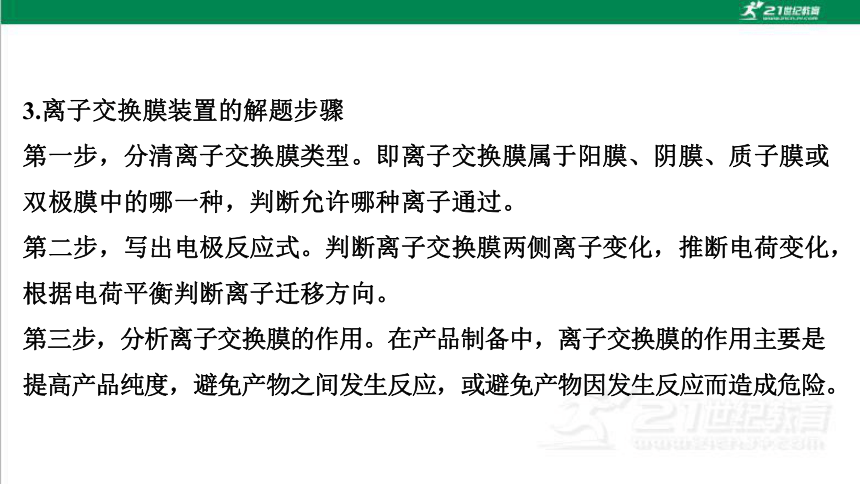

3.离子交换膜装置的解题步骤
第一步，分清离子交换膜类型。即离子交换膜属于阳膜、阴膜、质子膜或
双极膜中的哪一种，判断允许哪种离子通过。
第二步，写出电极反应式。判断离子交换膜两侧离子变化，推断电荷变化，
根据电荷平衡判断离子迁移方向。
第三步，分析离子交换膜的作用。在产品制备中，离子交换膜的作用主要是
提高产品纯度，避免产物之间发生反应，或避免产物因发生反应而造成危险。

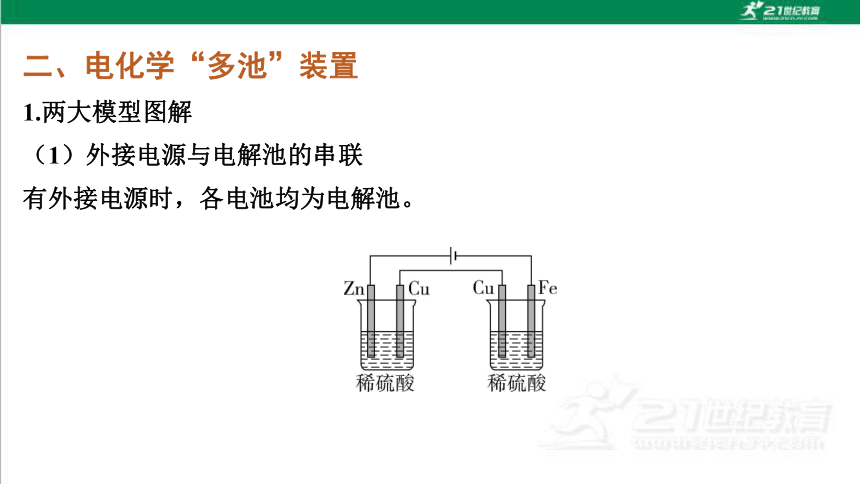

二、电化学“多池”装置
1.两大模型图解
（1）外接电源与电解池的串联
有外接电源时，各电池均为电解池。

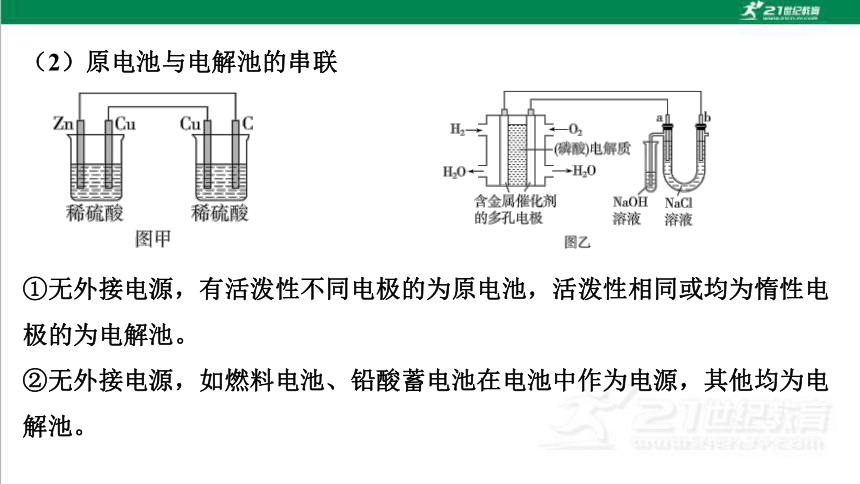

（2）原电池与电解池的串联
①无外接电源，有活泼性不同电极的为原电池，活泼性相同或均为惰性电
极的为电解池。
②无外接电源，如燃料电池、铅酸蓄电池在电池中作为电源，其他均为电
解池。

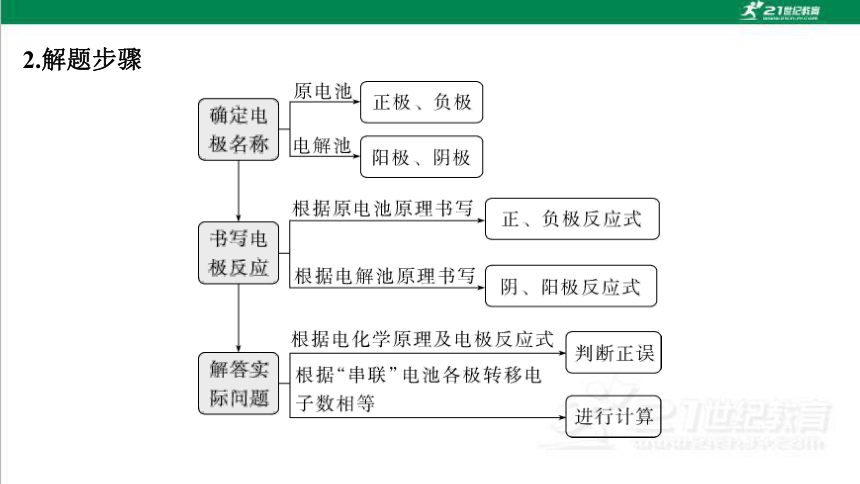

2.解题步骤
√
例2 为了从海水中提取锂，某团队设计
了如下图所示的电解池。保持电源正负
极不变，每运行一段时间后，将电极1
与4取下互换，电极2与3取下互换，实
现锂的富集。下列说法正确的是( )
√
【突破集训】
1.（2025·牡丹江高二期末）关于如下图所示的装置的说法正确的是( )
A.甲池、丙池是原电池，乙池是电解池
B.甲池、乙池、丙池都是原电池
C.甲池、乙池是原电池，丙池是电解池
D.甲池是原电池，乙池是电解池，丙池是电
镀池
√
√
3.（2025·枣庄高二月考）硼酸是一元弱酸，
常用于医药、玻璃等工业，并用作食物防
腐剂和消毒剂，工业上通过电解法制备硼
酸，工作原理如下图所示。下列说法不正
确的是( )
√
√
√
下列说法错误的是( )
√
